헤클러운트코흐 AG36
1. 개요

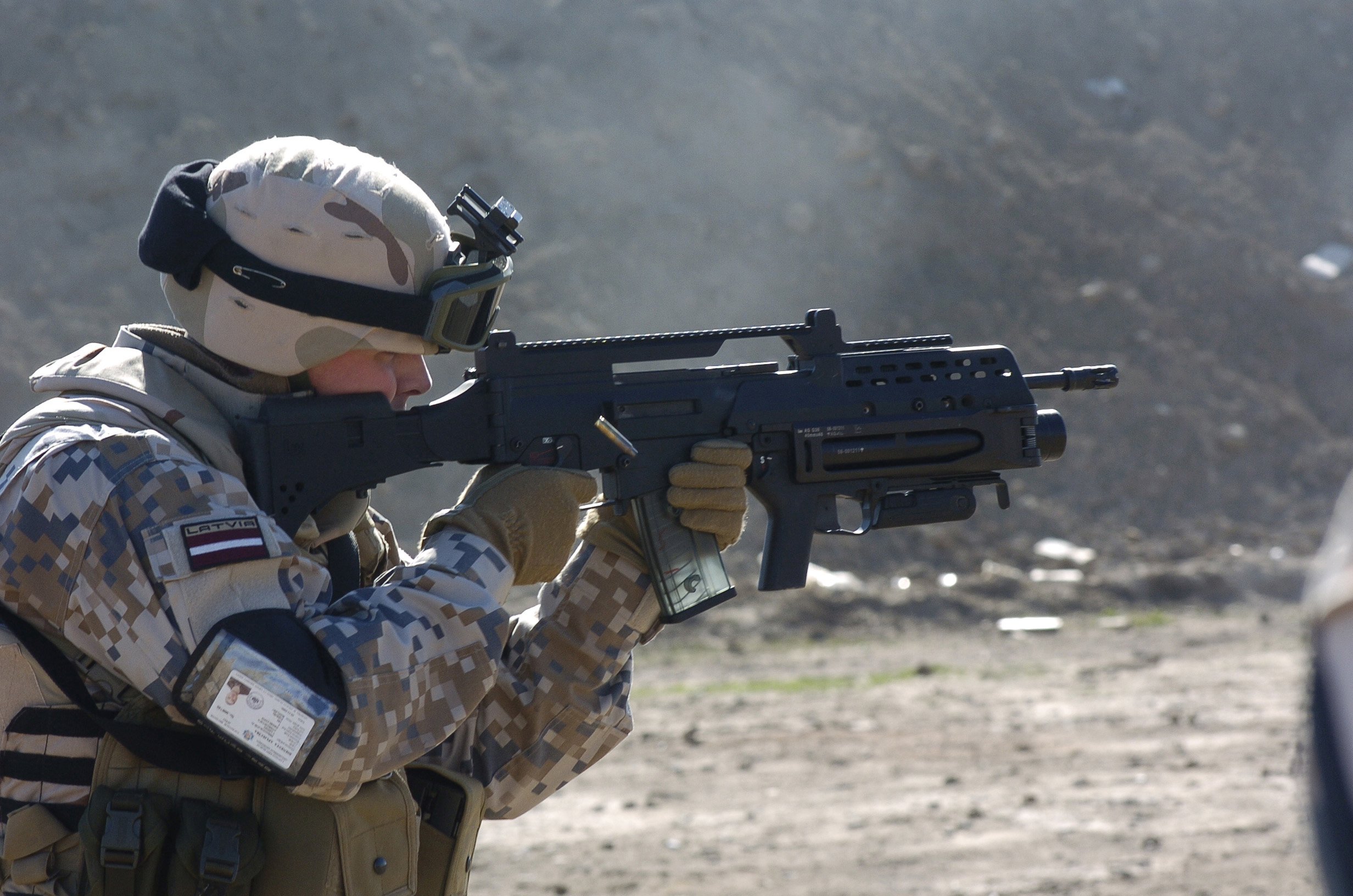

AG36은 독일 헤클러&코흐가 설계 및 제조한 40mm 유탄 발사기이다. 경량화와 내구성을 위해 폴리머와 알루미늄 합금을 사용하며, M203 유탄발사기와 달리 총열이 옆으로 열리는 구조로 더 긴 탄약을 사용할 수 있다. 단발식 무기로, M16 소총, 디마코 C7, C8 등 다양한 소총에 장착 가능하다. L17A1, L123A2 UGL과 같은 파생형이 존재하며, 독일, 네덜란드, 영국, 프랑스 등 여러 국가에서 운용 중이다.
이미지 준비중입니다.
| 종류 | 유탄발사기 |
|---|---|
| 원산지 | 독일 |
| 설계 | 헤클러&코흐 |
| 제조사 | 헤클러&코흐 |
| 사용 국가 | , , , , , , |
| 참전 | 아프가니스탄 전쟁 (2001년~2021년) 이라크 전쟁 |
| 파생형 | AG-C L17A1 L123A2 M320 |
| 무게 | 1.5 kg |
|---|---|
| 길이 | 350 mm |
| 총열 길이 | 280 mm |
| 너비 | 90 mm |
| 높이 | 210 mm |
| 탄약 | 40×46mm 유탄 |
| 작동 방식 | 후장식, 중절식 총포신 |
| 발사 속도 | 단발 |
| 총구 속도 | 76 m/s |
| 급탄 방식 | 수동 장전 |
| 조준 장치 | 접이식 사다리형 조준기, 150mm 조준선 |
| 다른 이름 | Anbau-Granatwerfer독일어 Enhanced Grenade Launching Module영어 |
|---|
-
독일의 화기 -
StG 44
StG 44는 제2차 세계 대전 중 나치 독일에서 개발된 세계 최초의 돌격소총으로, 7.92x33mm Kurz 탄을 사용하며 기존 소총과 기관단총의 장점을 결합하여 개발되었고, MP43, MP44 등의 명칭을 거쳐 최종적으로 StG 44라는 이름을 얻어 종전까지 약 42만 5천 정이 생산, 전후 AK-47을 비롯한 여러 돌격소총 개발에 큰 영향을 미쳤다. -
독일의 화기 -
헤클러운트코흐 G11
헤클러운트코흐 G11은 1970년대 서독의 차세대 자동 소총 개발을 위해 H&K가 설계하고 다이너마이트 노벨이 탄약을 개발하여 제작되었으며, 4.73x33mm DM11 탄피 없는 탄약을 사용하고 높은 연사 속도와 3점사 기능을 갖춘 것이 특징이다. -
유탄발사기 -
XM29 OICW
XM29 OICW는 미국에서 개발된 차세대 복합 소총 프로그램으로, 20mm 유탄 발사기, 5.56mm 돌격 소총, 조준 시스템을 통합했지만, 여러 문제로 2004년 중단되었다. -
유탄발사기 -
K201 유탄발사기
K201 유탄발사기는 40mm 저속유탄을 사용하며 K2 소총에 장착되어 대한민국 육군과 해병대에서 운용된다. -
헤클러운트코흐 화기 -
XM29 OICW
XM29 OICW는 미국에서 개발된 차세대 복합 소총 프로그램으로, 20mm 유탄 발사기, 5.56mm 돌격 소총, 조준 시스템을 통합했지만, 여러 문제로 2004년 중단되었다. -
헤클러운트코흐 화기 -
헤클러운트코흐 MP5
헤클러운트코흐 MP5는 독일 헤클러&코흐에서 개발한 9mm 기관단총으로, G3 소총 설계를 기반으로 1966년 채택 후 전 세계 군, 특수부대, 경찰에서 널리 쓰이며 롤러 지연 블로우백 방식으로 높은 명중률을 가진다.
2. 설계
AG36은 폴리머와 고강도 알루미늄 합금을 사용하여 제작되어 가볍고 내구성이 좋다. 단발식 무기로, 개폐식 강철 총열을 가지고 있다. 미국의 M203과 달리, AG36은 장전을 위해 총열이 옆으로 열리는 구조를 채택하여 더 긴 탄약도 사용할 수 있다. 설치 시에는 소총의 기존 총열 덮개를 제거하고 AG36으로 교체한다. 수동 안전 레버가 있는 방아쇠 뭉치와 권총 손잡이를 갖추고 있어 다루기 쉽다. 조준은 표준 가늠자를 사용하며, 가늠자는 발사기 본체 왼쪽에 있고 사용하지 않을 때는 접을 수 있다.
모듈식 설계로 M16 시리즈 및 디마코 C7과 C8과 같은 다른 소총에도 쉽게 장착할 수 있다.
2.1. 사용 탄약
G36 유탄 발사기에는 폴리머와 고강도 알루미늄이 광범위하게 사용되어 가벼운 무게와 높은 내구성을 제공한다. 플라스틱 훈련용 탄약, 유연성 봉탄, CS 가스, 올레오레진 캡시컴(OC, 페퍼 스프레이에 사용되는 동일한 화학 물질) 가스 탄약, 백린탄, 고폭탄을 포함하여 거의 모든 40×46mm 탄약을 발사할 수 있다.
3. 파생형

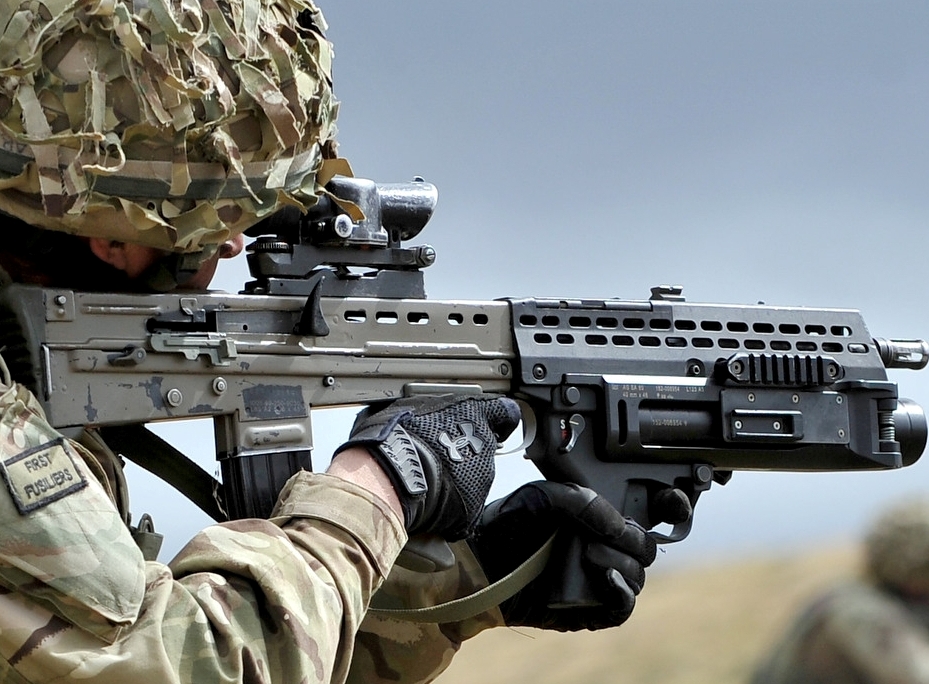

* L17A1 및 L123A2 UGL: 영국 육군이 L85A2 소총(L123A2 UGL)과 함께 사용하며, 영국 특수부대와 패스파인더 부대가 사용하는 L119A1 카빈(L17A1 UGL)에도 소량 사용되는 모델이다. 2003년 텔릭 작전 중 처음 배치되었으며, 총구 발사 방식의 소총 유탄을 대체했다. 보병 대대 내 각 화력팀당 1개의 UGL이 지급된다.
* L123A2/L17A1: L85A2(L123A2) 및 L119A1(L17A1)에 대응하는 모델이다. 영국 육군이 채용했으며, 2003년 텔릭 작전 중에 처음으로 투입되었다. 4명 분대당 1정씩 배치된다.
* AG-C/EGLM/GLM: 윗면을 피카티니 레일에 장착할 수 있도록 한 모델이다. 전용 스톡과 함께 단독으로도 사용할 수 있다.
* HK169: AG36에 G36의 스톡을 추가 장착한 모델이다. 초기형은 상부 핸드가드에 스톡을 장착했지만, 신형부터는 리시버 일부를 새롭게 설계 변경했다.
