DB13W3

1. 개요

DB13W3는 1990년대 초부터 2000년대 초까지 고급 그래픽 워크스테이션에서 사용된 커넥터이다. 썬 마이크로시스템즈, SGI, IBM, 애플, 넥스트, 인터그래프 등에서 비디오 연결을 위해 사용되었으며, 10개의 표준 신호 핀과 3개의 특수 핀을 가지고 있다. 2006년 이후 레거시 커넥터로 간주되어 VGA, DVI, HDMI, 디스플레이포트 등 다른 연결 방식으로 대체되었다. DB13W3는 또한 일부 이더넷 스위치와 산업용 기기에서도 사용되었으며, VGA 또는 DVI-A로 변환하여 사용하기도 했다.

2. 사용

13W3 커넥터는 1990년대 초부터 2000년대 초까지 썬 마이크로시스템즈, 실리콘 그래픽스, IBM, 애플 등 고급 그래픽 워크스테이션에서 주로 비디오 연결에 사용되었으며, 일부 3Com 이더넷 스위치에서 DC 전원을 전달하는 데에도 사용되었다.

2.1. 비디오

13W3 커넥터는 1990년대 초부터 2000년대 초까지 고급 그래픽 워크스테이션의 일종의 준 표준이었다. 주요 사용자로는 썬 마이크로시스템즈, 실리콘 그래픽스, IBM(후자는 RISC 워크스테이션에 사용), 애플, 넥스트, 인터그래프의 일부 디스플레이가 있었다.

이 커넥터의 핀 배치는 서로 다른 공급업체 간뿐만 아니라 동일한 회사 내의 서로 다른 워크스테이션 제품군 간에도 크게 달랐다. 워크스테이션용 디스플레이 및 주변 장치의 의도적으로 폐쇄된 생태계는 이것이 주요 문제가 되는 것을 막았다. 그럼에도 불구하고 미쓰비시전기, 에이키, 삼성전자와 같은 일부 회사들은 이러한 그래픽 워크스테이션용 서드파티 디스플레이(심지어 프로젝터)를 제공했다.

13W3 커넥터는 2006년 이후로 레거시 커넥터로 간주되어 더 이상 최신 디스플레이에 사용되지 않는다. 이 커넥터로 판매된 마지막 상용 제품 중에는 KVM 스위치가 있었다. 아날로그 디스플레이에는 VGA 커넥터로 대체되었으며, 디스플레이 시장이 디지털 평판 디스플레이로 이동함에 따라 디지털 연결(DVI, HDMI, 또는 디스플레이포트)로 거의 완전히 대체되었다.

2.2. 비디오 외 용도

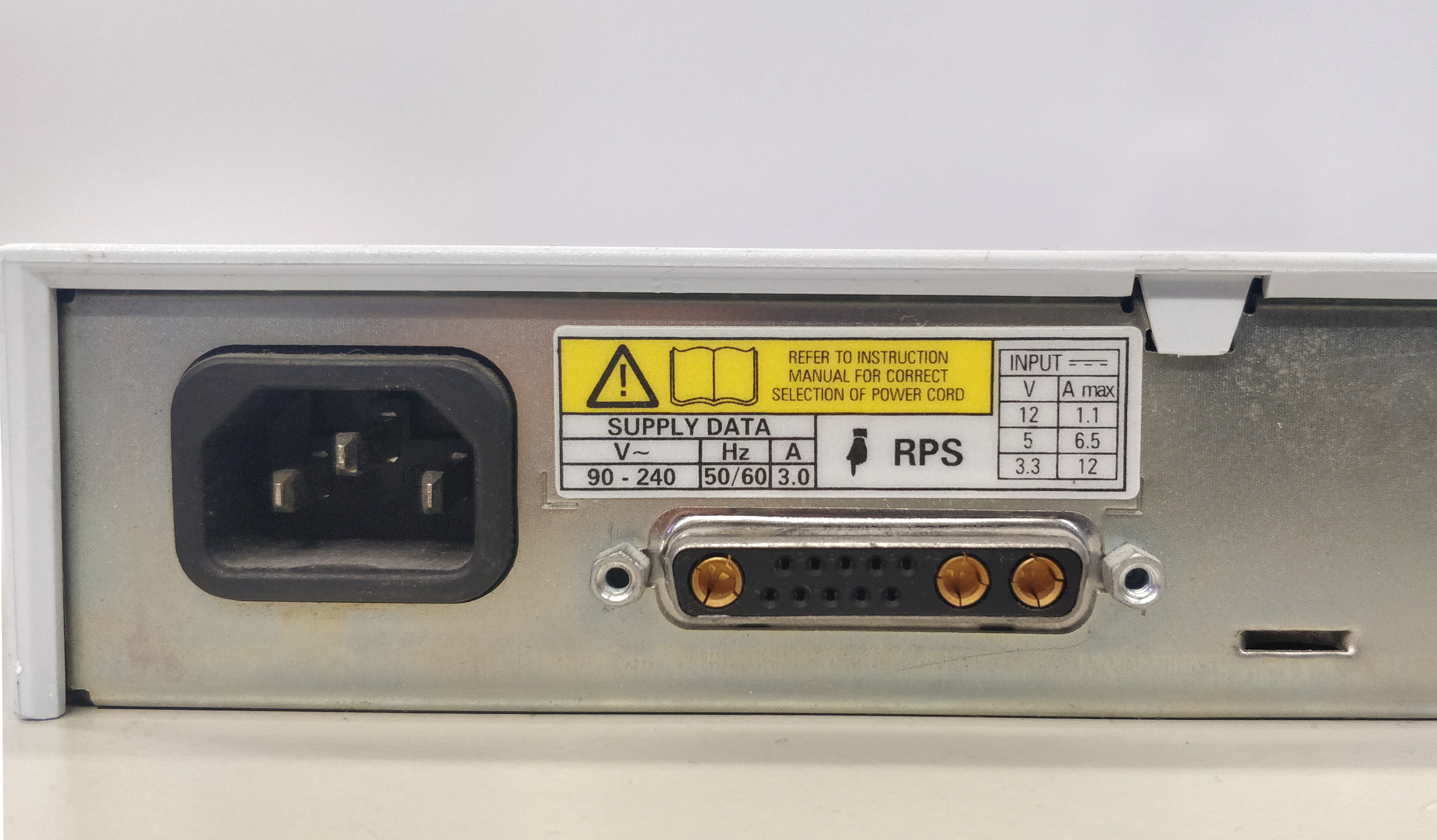

DB13W3 커넥터의 변형은 비디오에 사용되는 고주파 핀 대신 고전류 핀을 사용하여 일부 3Com SuperStack 이더넷 스위치에서 DC 전원을 전달하는 데 사용된다. 또한 다양한 산업용 기기에도 사용되었다.

3. 사양

DB13W3 커넥터는 10개의 표준 신호 핀과 3개의 동축 케이블용 동심원 접점 또는 고전류 핀을 장착할 수 있는 큰 위치를 포함한다. 비디오 신호용 동축 커넥터는 빨강, 녹색/회색, 파랑 신호를 전달하며, 표준 신호 핀은 접지, 모니터 통신, 동기 신호 등을 전달한다.

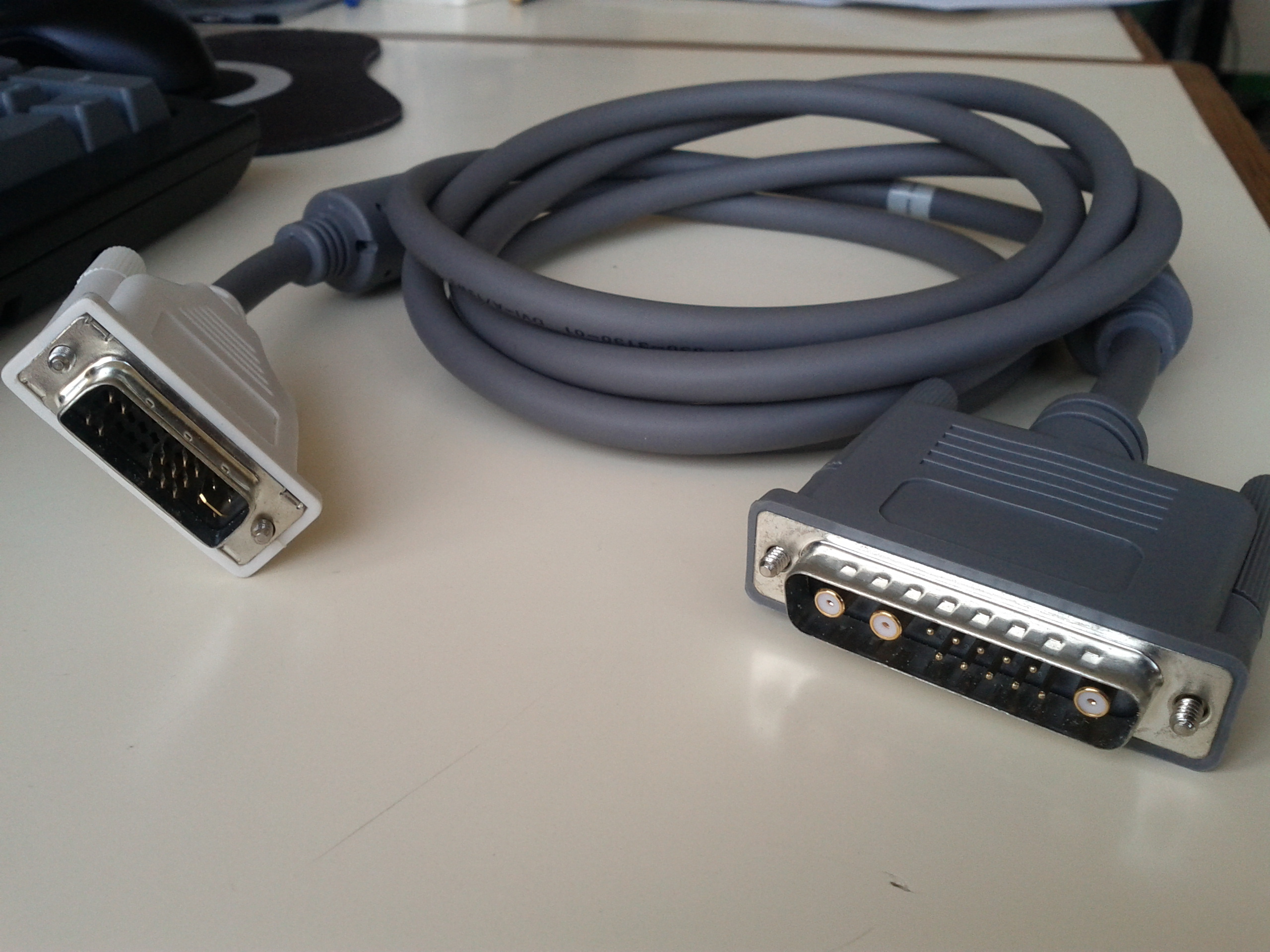

표준 VGA 커넥터 또는 DVI-A로 변환 가능하다. 썬, 인터그래프, IBM, SGI는 모니터 감지 ID 및 동기 신호에 대해 서로 다른 핀 구성을 사용한다. 썬과 SGI는 디스플레이 데이터 채널(DDC) 지원 여부에 따라 두 가지 핀 구성을 가진다. 13W3 커넥터가 있는 많은 모니터는 개별 동기화를 지원하지 않으므로, VGA 커넥터가 있는 최신 모니터를 연결하기 위해 변환기가 필요할 수 있다.
