1. 개요

IBM 8514는 1987년 IBM PS/2 컴퓨터와 함께 출시된 하드웨어 가속을 지원하는 최초의 PC 비디오 카드 중 하나이다. 고정 기능 가속기로, PC 그래픽 가속 시장을 창출하는 데 기여했다. 8514는 640×480 및 1024×768 해상도에서 256가지 색상을 지원하며, 여러 회사에서 호환 하드웨어를 출시했다. 이 인터페이스는 소프트웨어에서 8514 하드웨어에 대한 공통적인 3D 그리기 조작을 가능하게 하여 CPU 부하를 줄이고 그래픽 재그리기 속도를 향상시켰다.

더 읽어볼만한 페이지

  • 컴퓨터 디스플레이 표준 - 해상도
    해상도는 1인치당 픽셀 또는 점의 수를 나타내는 지표로, 이미지의 선명도를 결정하며 DPI와 PPI 단위를 사용하고, 높을수록 섬세한 표현이 가능하다.
  • 컴퓨터 디스플레이 표준 - QVGA
    QVGA는 320×240 픽셀 해상도를 가진 저해상도 디스플레이 표준이며, 가로 길이를 확장한 QVGA+, 와이드 QVGA, 와이드 QVGA+, 풀 와이드 QVGA 등 다양한 파생 규격들이 존재한다.
  • 그래픽 카드 - 매트록스 G200
    매트록스 G200은 1990년대 후반 매트록스가 출시한 고급 2D 그래픽 가속기 시리즈로, 듀얼버스 아키텍처, 32비트 색상 지원, 트리리니어 밉맵 필터링 등의 혁신적인 기술을 통해 2D 그래픽 분야에서 강점을 유지하고 저전력 설계를 통해 시스템 안정성과 소음 감소에 기여했다.
  • 그래픽 카드 - 인텔 Xe
    인텔 Xe는 저전력부터 고성능 컴퓨팅까지 다양한 시장을 목표로 하는 인텔의 GPU 아키텍처 제품군으로, Xe-LP, Xe-HPG, Xe-HP, Xe-HPC 등의 하위 아키텍처를 가지며 외장 그래픽 카드인 인텔 아크 시리즈와 내장 그래픽, 데이터 센터용 GPU 등에 활용된다.
IBM 8514

2. 역사

8514는 1987년 4월 IBM PS/2 컴퓨터와 함께 출시되었다. 이는 마이크로 채널 아키텍처 기반 PS/2의 비디오 그래픽스 어레이(VGA)의 선택적 업그레이드였으며, PS/2 출시 3개월 이내에 제공되었다.

하드웨어 가속을 지원하는 최초의 PC 비디오 카드임에도 불구하고, IBM의 8514는 최초의 PC 대량 판매 고정 기능 가속기로 종종 인정받는다. 8514가 출시되기 전까지 PC 그래픽 가속은 고가의 워크스테이션급, 그래픽 코프로세서 보드의 전유물이었다. 코프로세서 보드 (예: TARGA Truevision 시리즈)는 프로그래밍 가능한 특수 CPU 또는 디지털 신호 프로세서 칩을 기반으로 설계되었다. 8514와 같은 고정 기능 가속기는 프로그래밍 가능성을 희생하여 더 나은 비용/성능 비율을 달성했다.[1]

이후 호환 가능한 8514 보드는 텍사스 인스트루먼트 TMS34010|TMS34010영어 칩을 기반으로 했다.[2]

8514가 베스트셀러는 아니었지만, 1990년대 초반에 기하급수적으로 성장한 고정 기능 PC 그래픽 가속기 시장을 창출했다.[3]

''ATI Mach 8'' 및 ''Mach 32'' 칩은 인기 있는 클론이었으며, 여러 회사 (특히 S3)는 8514/A와 개념적으로 매우 유사하지만 레지스터 호환되지 않는 그래픽 가속기 칩을 설계했다.[4]

8514는 IBM XGA에 의해 대체되었다.[5]

3. 소프트웨어 지원

다음은 IBM 8514 그래픽 표준을 지원하는 소프트웨어 목록이다.[4][11]

소프트웨어
OS/2
윈도우 2.1
윈도우 3.x
윈도우 95[5]
XFree86 2.1.1
오토캐드 10
퀵메뉴(QuikMenu)[6]
IBM8514.BGI를 사용하는 모든 BGI 소프트웨어


4. 출력 기능

8514는 다음과 같은 출력 기능을 제공했다.


  • 에서 262,144가지 색상 중 256가지 색상 (18비트 RGB)을 표현할 수 있었고, 80×34 문자 텍스트 모드를 지원했다.
  • 에서 262,144가지 색상 중 256가지 색상 (18비트 RGB)을 표현할 수 있었고, 85×38 또는 146×51 문자 텍스트 모드를 지원했다.


이후의 클론 보드는 다음과 같은 추가적인 해상도를 제공했다.

  • 에서 16비트 및 24비트 색 심도를 지원했다.
  • 에서 16비트 및 24비트 색 심도를 지원했다.


8514가 지원하는 화면 모드를 표로 정리하면 다음과 같다.

해상도색상텍스트 모드
640×480262,144색 중 256색 (18비트 RGB)80×34자
1024×768262,144색 중 256색 (18비트 RGB)85×38자 또는 146×51자
800×600[12]16비트 또는 24비트 색 심도(정보 없음)
1280×1024[12]16비트 또는 24비트 색 심도(정보 없음)


5. 호환 하드웨어 (클론)

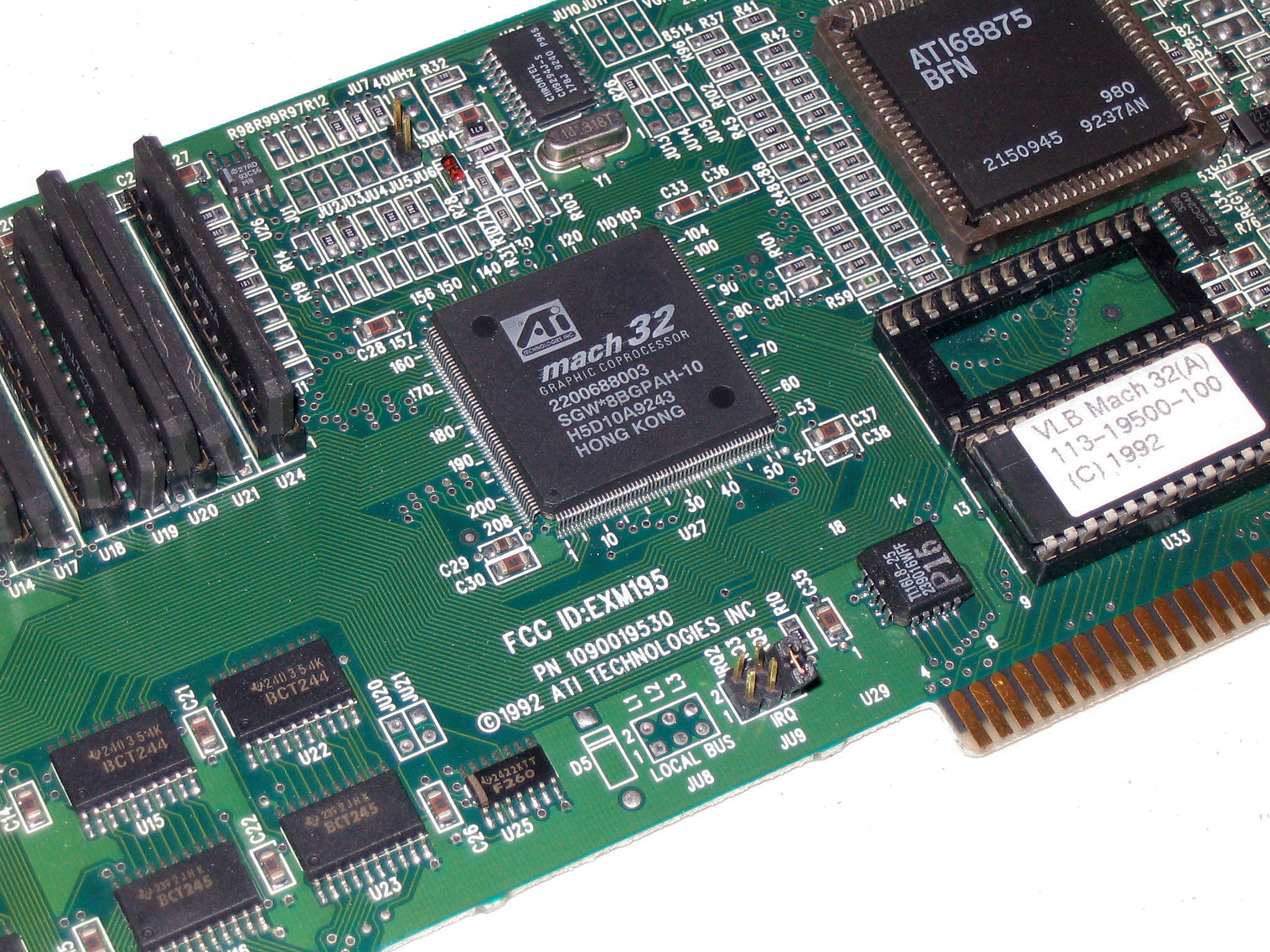

ATI Mach32 VLB 비디오 카드

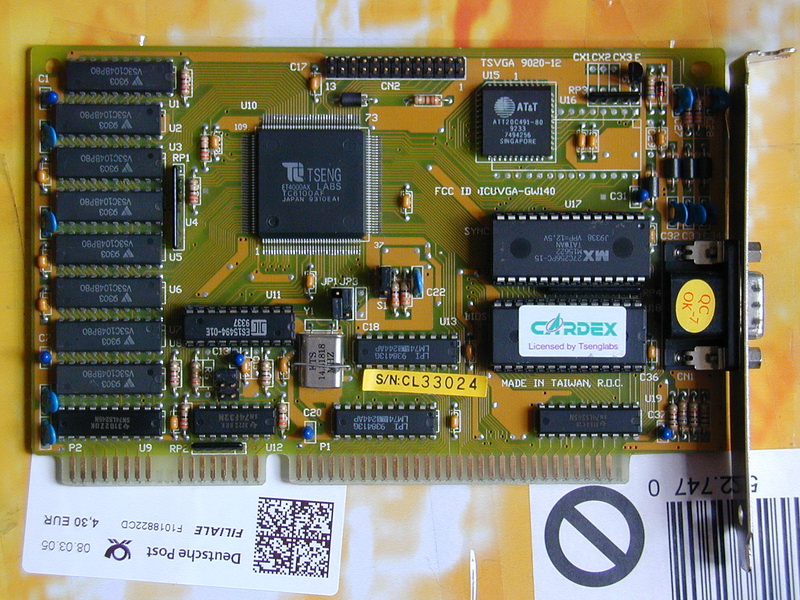

Tseng Labs ET4000


1980년대 후반, 여러 회사들이 ISA 버스를 위해 8514/A를 복제했다. 주목할 만한 것으로는 웨스턴 디지털 이미징의 ''PWGA-1''(''WD9500'' 칩셋), 칩스 & 테크놀로지스의 ''82C480'', ATI 테크놀로지스의 ''Mach8'' 칩과 이후의 ''Mach32'' 칩이 있었다. 이 복제 제품들은 더 빠른 속도, 향상된 그리기 기능, 전반적으로 개선된 비디오 모드 선택 기능으로 원본보다 뛰어났다. 800×600 및 1280×1024와 같은 해상도에서 비월 주사 모드를 지원하는 것이 일반적이었으며, 모든 복제 제품은 성능 향상을 위해 더 긴 명령 대기열을 가지고 있었다.

다음은 IBM 8514 호환 하드웨어(클론) 목록이다.

회사명제품명
ATI 테크놀로지스Mach8, Mach32,[1] Graphics Vantage, 8514/Ultra
칩스 & 테크놀로지스F82C480 B EIZO - AA40, F82C481 Miro Magic Plus
매트록스MG-108
파라다이스 시스템즈Plus-A, 르네상스(Renaissance) Rendition II
데스크탑 컴퓨팅AGA 1024 (TIGA 표준 에뮬레이션 가능)[7]
NECMultisync Graphics Engine
IITAGX[4][8]
젱 랩스ET4000[9]
