오토캐드

3. 주요 특징

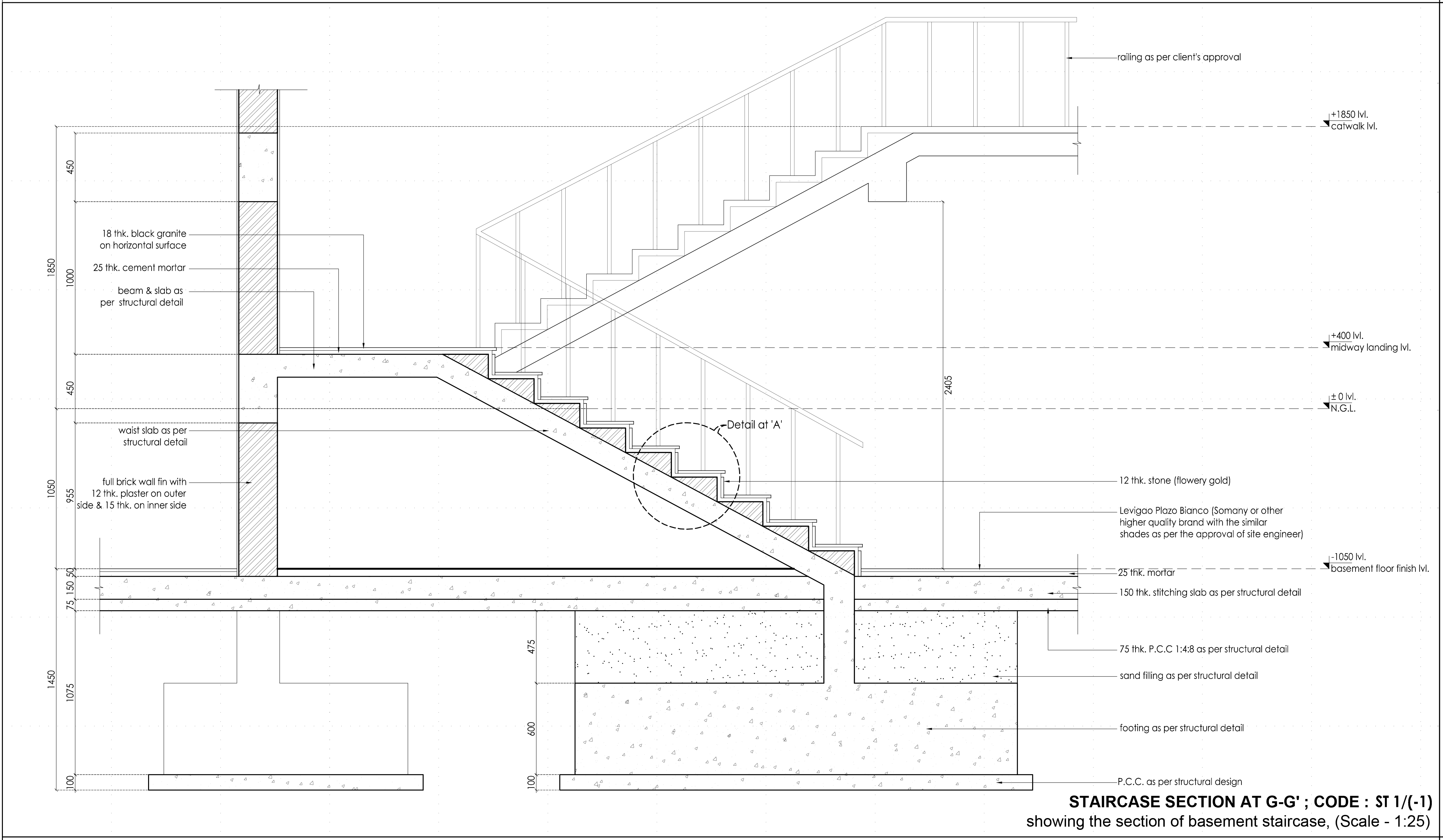

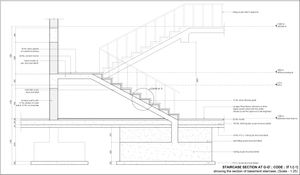

미국에서 개발된 범용 2D/3D CAD인 오토캐드는 AutoCAD, AutoCAD LT 및 AutoCAD Mechanical 등 업계별 전용 제품군을 갖추고 있다. 데이터 형식인 DWG(비공개)와 DXF(공개)는 여러 CAD 소프트웨어에서 데이터 교환에 널리 사용된다. AutoLISP, ObjectARX(C++), VB, .NET 등 다양한 API를 지원하여 사용자가 기능을 커스터마이징하거나 자동화할 수 있다.^[47] 10여 개 국어로 번역되어 전 세계에서 사용되고 있다.

1982년 출시된 오토캐드는 데이터 형식과 API를 공개하는 개방형 전략을 통해 1990년대 중반까지 세계 시장 점유율을 크게 확대했다. 2016년에는 라이선스 제공 방식을 서브스크립션으로 전환하고, 2018년에는 여러 파생 제품을 통합하는 등 큰 변화를 겪었다.^[47] 2021년에는 일본판 오토캐드의 명칭이 변경되었다.^[48]

오토캐드는 사용자가 직접 기능을 개발하거나 자동화할 수 있도록 AutoLISP, Visual LISP, VBA, .NET, ObjectARX 등 다양한 API를 제공한다.^[17] 또한, 오토데스크 익스체인지 앱스(Autodesk Exchange Apps)를 통해 다양한 플러그인을 활용할 수 있다.^[17]

영어, 한국어를 포함한 10여 개 국어를 지원하며, 현지화 수준은 제품의 완전한 번역부터 문서 번역까지 다양하다.^[16]

3. 1. 파일 형식

• 도면 템플릿 파일 `.dwt`: 새로운 `.dwg`는 `.dwt` 파일에서 생성된다. 오토캐드의 기본 템플릿 파일은 `acad.dwt`이고 오토캐드 LT의 기본 템플릿 파일은 `acadlt.dwt`이지만, 도면 단위 및 레이어와 같은 기본적인 구성을 포함하도록 사용자 지정 `.dwt` 파일을 만들 수 있다.
• 도면 표준 파일 `.dws`: 오토캐드의 CAD 표준 기능을 사용하여 모든 `.dwg` 또는 `.dwt` 파일에 도면 표준 파일을 연결하여 그래픽 표준을 적용할 수 있다.
• 도면 교환 형식 `.dxf`: `.dxf` 형식은 `.dwg` 파일의 ASCII 표현이며, 다양한 응용 프로그램 간에 데이터를 전송하는 데 사용된다.^[34]

3. 2. 호환성

3. 3. 확장성 및 사용자 정의

• 특정 분야로 오토캐드 기능을 확장하는 제품 (예: 오토캐드 아키텍처, 오토캐드 일렉트리컬, 오토캐드 시빌 3D)
• 타사 오토캐드 기반 응용 프로그램

3. 4. 언어 지원

4. 제품 종류

오토캐드(AutoCAD)는 다양한 산업 분야의 특화된 기능을 제공하기 위해 여러 종류의 제품으로 나뉜다. 주요 제품들은 다음과 같다.

• 오토캐드 (AutoCAD): 1982년에 출시된 2D/3D 범용 CAD로, 다양한 분야에서 활용된다.
• 오토캐드 LT (AutoCAD LT): 1993년 11월에 출시된 오토캐드의 저가 버전이다. 3D 기능, 네트워크 라이선스, 일부 사용자 정의 기능 등이 제한되지만, 2024년부터 LISP 사용자 정의를 지원한다.
• 오토캐드 일렉트리컬 (AutoCAD Electrical): 전기 제어 설계에 특화된 기능을 제공한다.
• 오토캐드 메커니컬 (AutoCAD Mechanical): 기계 설계에 특화된 기능을 제공한다.
• 오토캐드 시빌 3D (AutoCAD Civil 3D): 토목 설계 및 지리 공간 정보 처리에 사용된다.
• 오토캐드 맵 3D (AutoCAD MAP 3D): 지리 공간 정보 시스템(GIS) 데이터를 활용한 지도 제작 및 분석 기능을 제공한다.

오토캐드 LT와 Inventor LT의 세트 버전인 Inventor LT Suite도 있었지만, 현재는 폐지되었다.^[49]

5. 버전 역사

6. 호환 CAD

AutoCAD의 호환 제품 중에는 1998년에 Visio사(미국)가 판매한 IntelliCAD98이 초기 제품으로 유명하다. 그 후 Visio사가 마이크로소프트에 인수되면서 IntelliCAD는 오픈 소스가 되었다. 그 오픈 소스를 관리하는 단체의 회원이 된 기업들이 IntelliCAD의 프로그램을 기반으로 한 호환 CAD 제품을 개발하여, 그것이 세계 각국에서 판매되게 되었다. 일본에서는 인텔리 재팬(나고야)이 2001년에 IJ IntelliCAD로 국산 최초의 호환 CAD를 발매했다. 그 후, 코스트 일렉트로닉스(요코하마)가 Cosmo IntelliCAD를, 사이버 디자인 랩(나고야)이 XcellicCAD라는 브랜드로 호환 CAD를 판매했다.

AutoCAD의 호환 CAD는 IntelliCAD를 기반으로 한 것이 주류였지만, IntelliCAD와는 다른 제품으로 독일의 ARES(구 FelixCAD)가 있다. 이것은 IntelliCAD의 프로그램을 이용하지 않고 개발된 제품이다. 다만, AutoCAD의 데이터에 접근하는 툴은 모두 Open Design Alliance(미국의 비영리 단체)가 제공하는 .dwg Toolset을 채용하고 있다. 이 .dwg Toolset은 AutoCAD의 데이터를 읽고 쓸 수 있는 것으로, AutoCAD 이외의 대부분의 CAD 메이커에 채용되고 있다. 이전에는 AutoCAD의 데이터를 읽고 쓸 수 있다는 것만으로 호환 CAD라는 말을 하기도 했지만, 현재는 데이터의 읽고 쓰기뿐만 아니라, 명령어와 조작성의 호환성도 높지 않으면 호환 CAD라고 불리지 않게 되었다.

2010년대가 되면서 해외에서 제작된 유력한 호환 CAD가 일본 시장에 진입하게 되면서, 호환 CAD라는 제품의 시장에서의 인지도도 높아졌다. 특히 2017년이 되어 오토데스크(Autodesk)사가 AutoCAD의 영구 라이선스 판매를 종료한 것으로 인해 일시에 주목도가 높아졌다. 2020년 현재, 일본에서는 인텔리 재팬의 IJCAD(일본), AresCAD(독일), BricsCAD(벨기에), ZWCAD(중국), Draftsight(프랑스) 등을 입수할 수 있지만, 2차원 CAD에 대한 투자를 억제하고 싶은 기업이나 개인의 요구와 맞물려 이러한 호환 CAD의 이용도 증가 추세에 있다.

7. 오토캐드 모바일 및 오토캐드 웹

AutoCAD Mobile 및 AutoCAD Web(이전의 AutoCAD WS 및 AutoCAD 360)^[36]은 등록된 사용자가 모바일 장치 및 웹을 통해 AutoCAD 파일을 보고, 편집, 공유할 수 있게 하는 계정 기반의 모바일 및 웹 응용 프로그램이다.^[37] 이 프로그램은 제한된 AutoCAD 기능 세트를 사용하며 클라우드에 저장된 도면 파일을 이용한다. 프리미엄 비즈니스 모델을 채택하여 무료 플랜과 두 가지 유료 레벨을 제공하며, 유료 레벨은 다양한 저장 공간, 도구, 도면 온라인 접근성을 제공한다. 360에는 "스마트 펜" 모드 및 Dropbox와 같은 타사 클라우드 기반 저장소와의 연결 기능이 포함되어 있다. 플래시 기반 소프트웨어에서 발전한 AutoCAD Web은 Firefox 및 Google Chrome을 포함한 최신 브라우저에서 사용 가능한 HTML5 브라우저 기술을 활용한다.

AutoCAD WS는 iPhone용 버전으로 시작하여 iPod Touch, iPad, Android 폰 및 Android 태블릿용 버전으로 확장되었다.^[38] 오토데스크는 2010년 9월에 iOS 버전을 출시했고,^[39] 2011년 4월 20일에 Android 버전을 출시했다.^[40] 이 프로그램은 App Store(iOS), Google Play(Android), Amazon Appstore(Android)에서 무료로 다운로드할 수 있다.

초기 iOS 버전에서 AutoCAD WS는 선, 원, 기타 도형 그리기, 텍스트 및 주석 상자 생성, 색상, 레이어, 측정 관리를 가로 및 세로 모드에서 지원했다. 2011년 8월 17일에 출시된 버전 1.3은 단위 입력, 레이어 가시성, 면적 측정, 파일 관리 지원을 추가했다.^[37] Android 버전에는 음성 명령 또는 수동으로 텍스트 및 캡션을 삽입하는 기능 등 고유 기능과 함께 iOS 기능 세트가 포함되었다.^[40] Android 및 iOS 버전 모두 사용자가 인터넷 연결 없이도 온라인 또는 오프라인으로 파일을 저장할 수 있도록 지원한다.^[40]

2011년, 오토데스크는 AutoCAD WS 모바일 응용 프로그램을 시작으로 소프트웨어 대부분을 "클라우드"로 이전할 계획을 발표했다.^[41]

2013년 오토데스크 AutoCAD WS 제품 관리자 Ilai Rotbaein과의 인터뷰에 따르면, ''AutoCAD WS''라는 이름은 정해진 의미가 없으며, ''Autodesk Web Service'', ''White Sheet'', ''Work Space'' 등으로 다양하게 해석되었다.^[42] 2013년, ''AutoCAD WS''는 ''AutoCAD 360''으로 변경되었고,^[43] 이후 ''AutoCAD Web App''으로 다시 변경되었다.
