1. 개요

LGA 771은 인텔의 771개의 접점을 가진 랜드 그리드 어레이(Land Grid Array, LGA) 방식의 CPU 소켓이다. 소켓 J로 출시될 예정이었던 제이호크 프로세서를 대체하기 위해 설계되었으며, 소켓 604의 후속 제품이다. LGA 775 CPU와 핀 호환이 가능하도록 개조하여 LGA 775 메인보드에서 LGA 771 CPU를 사용할 수 있다. LGA 771 소켓은 싱글 코어, 듀얼 코어, 쿼드 코어 제온 프로세서와 같은 다양한 프로세서를 지원한다.

더 읽어볼만한 페이지

인텔 CPU 소켓 - 소켓 8
소켓 8은 인텔 펜티엄 프로 및 펜티엄 II 오버드라이브 CPU를 지원하는 387개의 핀을 가진 직사각형 CPGA 소켓이다.
인텔 CPU 소켓 - 슬롯 1
슬롯 1은 인텔 P6 아키텍처 CPU를 위한 플랫폼으로 펜티엄 II, 초기 펜티엄 III, 셀러론을 지원하며, CPU와 L2 캐시를 카트리지 형태로 제작하여 비용을 절감하고 AGP 그래픽 카드 지원으로 시스템 성능을 향상시킨 규격이다.

LGA 771
일반 정보
소켓 이름	Socket J (LGA 771)

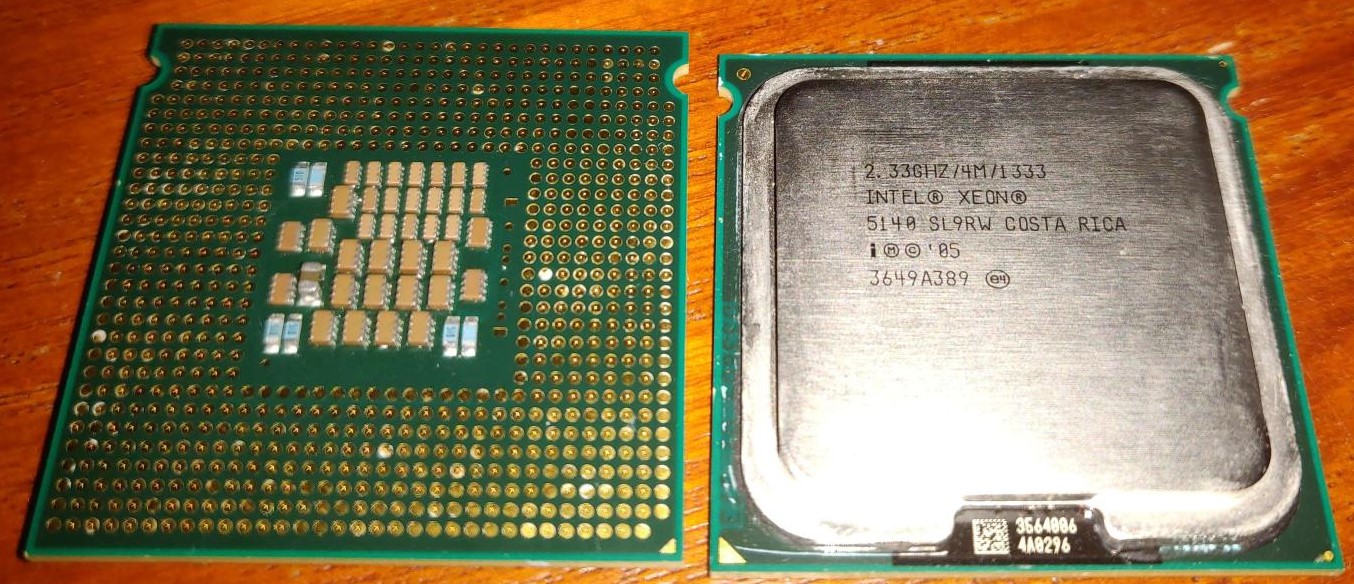

이미지
형태	플립 칩 랜드 그리드 배열
접점 수	771
종류	랜드 그리드 배열 (LGA)
FSB	667 MT/s, 1066 MT/s, 1333 MT/s, 1600 MT/s
전압	다양함 (최대 1.3625V)
크기	37.5 mm x 37.5 mm
설계	인텔
출시일	2006년 5월 16일
제조사	인텔
이전 소켓	소켓 604
다음 소켓	LGA 1366
메모리	DDR2 SDRAM, DDR3
변형	LGA 775 (소켓 T)
프로세서 지원
지원 프로세서	인텔 셀러론 445 인텔 코어 2 듀오 E6x05 인텔 제온 듀얼 코어 E/X/L 50xx–52xx 인텔 제온 쿼드 코어 X 33xx 인텔 제온 쿼드 코어 E/X/L 53xx–54xx 인텔 코어 2 익스트림 QX9775

2. 기술 사양

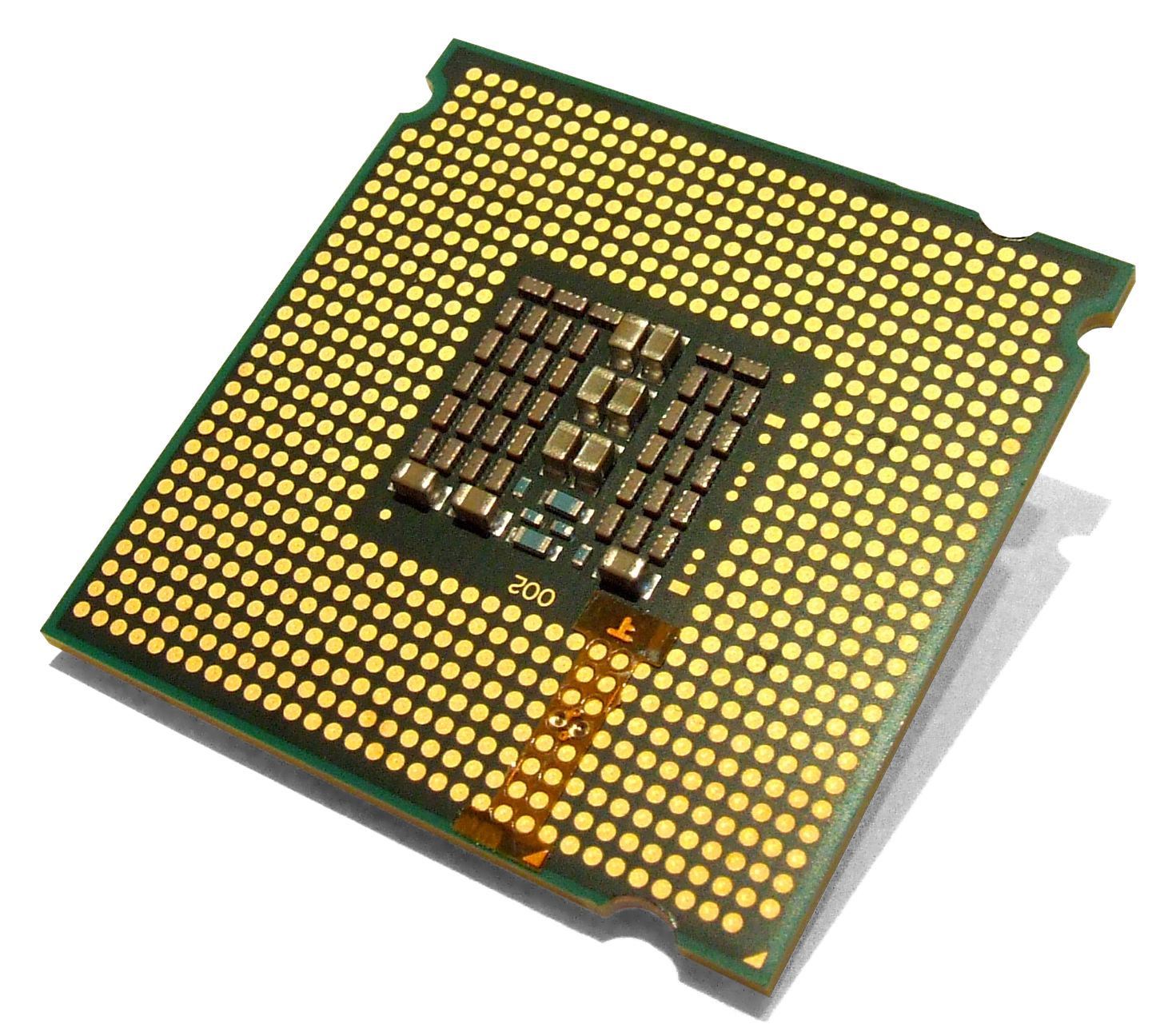

LGA 771은 771개의 접점을 가진 랜드 그리드 어레이 방식이다. "소켓"이라는 단어는 핀 구멍이 없기 때문에 부적절한 용어이다. 대신 마이크로프로세서 밑면에 있는 접점에 닿는 771개의 돌출된 랜드가 있다.

"소켓 J"의 "J"는 이 인터페이스와 함께 출시될 예정이었으나 취소된 "제이호크" 프로세서를 가리킨다. 소켓 604의 후속으로 설계되었으며, LGA 775 설계를 많이 차용하여 LGA 775와 거의 핀 호환이 가능하다.

LGA 771 CPU는 LGA 775 CPU와 비교하여 90도 회전되었고, 두 개의 핀 위치가 바뀌었다. 중국 컴퓨터 DIY 애호가들이 개발한 소형 어댑터를 사용하면 BIOS 마이크로코드가 지원하는 경우 LGA 771 CPU를 LGA 775 메인보드에 설치할 수 있다. (지원 마이크로코드를 수동으로 추가하는 것도 가능하다.)^[2] 이를 통해 올바른 (LGA 775) 메인보드에서 제온(LGA 771) 프로세서를 오버클럭할 수도 있다. 일부 오버클러커들은 제온 X5492에서 4.023GHz와 같이 상당히 높은 오버클럭(18% 이상)을 달성했다.^[3]

3. 지원 프로세서

LGA 771은 싱글 코어, 듀얼 코어, 쿼드 코어 제온 프로세서를 지원한다.

3. 1. 싱글 코어 프로세서

이름	코어	주파수	L2 캐시	TDP	FSB	출시일	가격
제온 3000 시리즈
제온 L3014	1	2.40 GHz	3 MB	30W	1066	2008년 1분기	OEM
셀러론 400 시리즈
셀러론 445	1	1.87 GHz	512 KB	65W	1066		OEM

3. 2. 듀얼 코어 프로세서

Hyper-threading^영어은 50xx 시리즈 프로세서(코드명: Dempsey^영어)에서만 지원된다.^[4]

이름	코어	주파수	L2 캐시	TDP	FSB	출시일	가격
제온 5000 시리즈
제온 5030	2	2.66GHz	2*2 MB	95W	667MHz
제온 5040		2.83GHz
제온 5050
제온 5060				130W	1066MHz
제온 5063				95W
제온 5070		3.46GHz		130W
제온 5080		3.73GHz		130W
제온 3100 시리즈
제온 E3113	2		6 MB	65W	1333MHz	2008년 3분기	OEM
제온 5100 시리즈
제온 5110	2		4 MB	65W	1066MHz
제온 5120		1.86GHz			1066MHz
제온 5130					1333MHz	2006년 2분기
제온 5140		2.33GHz
제온 LV 5148		2.33GHz		40W
제온 5150		2.66GHz		65W
제온 5160				80W
제온 5200 시리즈
제온 E5205	2	1.86GHz	6 MB	65W	1066MHz
제온 E5220	2	2.33GHz	6 MB	65W	1333MHz
제온 L5215	2	1.86GHz	6 MB	20W	1066MHz
제온 L5240	2		6 MB	40W	1333MHz
제온 X5260	2	3.33GHz	6 MB	80W	1333MHz	2007년 4분기
제온 X5270					1333MHz	2008년 3분기
제온 X5272					1600MHz	2007년 4분기

3. 3. 쿼드 코어 프로세서

LGA 771 소켓을 사용하는 쿼드 코어 프로세서는 다음과 같다.

시리즈	이름	코어	클럭 속도	L2 캐시	TDP	FSB	출시일	가격
제온 3300 시리즈	https://ark.intel.com/content/www/us/en/ark/products/35336/intel-xeon-processor-x3323-6m-cache-2-50-ghz-1333-mhz-fsb.html X3323	4	2.50 GHz	6 MB	80W	1333	2008년 1분기	OEM
	https://ark.intel.com/content/www/us/en/ark/products/35278/intel-xeon-processor-x3353-12m-cache-2-66-ghz-1333-mhz-fsb.html X3353		2.67 GHz	12 MB
	https://ark.intel.com/content/www/us/en/ark/products/35279/intel-xeon-processor-x3363-12m-cache-2-83-ghz-1333-mhz-fsb.html X3363		2.83 GHz	12 MB
제온 5300 시리즈	E5310	4	1.60 GHz	8 MB	80W	1066	2006년 4분기
	E5320		1.86 GHz			1066	2006년 4분기
	E5335		2.00 GHz			1333	2007년 1분기
	E5345		2.33 GHz			1333	2007년 1분기
	L5310		1.60 GHz		50W	1066	2007년 1분기
	L5318		1.60 GHz		40W
	L5320		1.86 GHz		50W
	L5335		2.00 GHz		50W	1333	2007년 3분기
	X5355		2.66 GHz		120W	1333	2006년 4분기
	X5365		3.00 GHz		150W	1333	2007년 3분기
	제온 5400 시리즈		E5405		4	2.00 GHz	12 MB	80W	1333	2007년 4분기
E5410		2.33 GHz
E5420		2.50 GHz
E5430		2.66 GHz
E5440		2.83 GHz	80W	2008년 1분기
E5450		3.00 GHz		2007년 4분기
E5462		2.80 GHz				80W\| 1600
E5472		3.00 GHz				80W\| 1600
L5408^[5]		2.13 GHz	40W	1066		2008년 1분기
L5410		2.33 GHz	50W	1333
L5420		2.50 GHz
L5430		2.66 GHz				2008년 3분기
X5450		3.00 GHz	120W	1333		2007년 4분기
X5460		3.16 GHz				2007년 4분기
X5470		3.33 GHz				2008년 3분기
X5472	3.00 GHz	150W		1600	2007년 4분기
X5482	3.20 GHz				2007년 4분기
X5492	3.40 GHz		2008년 3분기
Core 2 Extreme QX9000 시리즈	QX9775	4	3.20 GHz	12 MB	150W	1600	2008년 1분기

4. LGA 775 메인보드와의 호환성

LGA 771 CPU는 LGA 775 CPU와 비교하여 90도 회전되어 있고 두 개의 핀 위치가 바뀌어 있다. 중국의 컴퓨터 DIY 애호가들이 개발한 소형 어댑터를 사용하면 BIOS 마이크로코드 지원 하에 LGA 771 CPU를 LGA 775 메인보드에 설치할 수 있다(하지만 지원 마이크로코드를 수동으로 추가하는 것도 가능하다).^[2] 이를 통해 올바른 LGA 775 메인보드에서 사용할 때 제온(LGA 771) 프로세서를 오버클럭할 수도 있다. 일부 오버클러커들은 제온 X5492를 4.023GHz까지 오버클럭하는 데 성공하기도 했는데, 이는 18%를 약간 넘는 오버클럭 수치이다.^[3]
