PlantUML은 소스 코드 수준에서 UML(Unified Modeling Language)을 표현하는 텍스트 형식으로, 사람이 읽고 이해하기 쉬운 코드를 사용하여 다양한 다이어그램을 그릴 수 있다. 아톰, Confluence, Doxygen, 이클립스, 구글 문서, IntelliJ IDEA, LaTeX, LibreOffice, MediaWiki, Microsoft Word, Notepad++, Obsidian, Org-mode, Rider, Sublime Text, Visual Studio Code, Vnote, Xcode 등 다양한 애플리케이션에서 PlantUML을 지원하며, 다이어그램의 레이아웃을 명시적으로 지정할 필요 없이 다이어그램을 수정할 수도 있다.

더 읽어볼만한 페이지

  • 자유 UML 도구 - 넷빈즈
    넷빈즈는 1996년 자바 IDE 학생 프로젝트로 시작되어 썬 마이크로시스템즈를 거쳐 아파치 소프트웨어 재단에 기증된 오픈 소스 통합 개발 환경(IDE)으로, 다양한 언어를 지원하고 GUI 디자인 도구, 프로파일러 등 기능을 제공하며 자바 VM 운영체제에서 동작한다.
  • 자유 UML 도구 - Eclipse (소프트웨어)
    이클립스는 IBM에서 개발한 자바 기반의 통합 개발 환경으로, OSGi 서비스 플랫폼을 런타임 아키텍처로 사용하며, 플러그인을 통해 기능을 확장할 수 있고, 이클립스 퍼블릭 라이선스를 따르며, 한국어를 지원한다.
  • 자바 플랫폼 소프트웨어 - 자바 데스크톱 시스템
  • 자바 플랫폼 소프트웨어 - 핫자바
    핫자바는 자바 프로그래밍 언어 기반으로 개발된 웹 브라우저이며, 1995년 TED 컨퍼런스에서 처음 시연되고 SunWorld 컨퍼런스에서 공식 발표되었다.
  • 자유 소프트웨어 - 김프
    김프(GIMP)는 GNU 프로젝트에서 개발된 크로스 플랫폼 기반의 무료 오픈소스 래스터 그래픽 편집기로, 다양한 운영체제를 지원하며 풍부한 기능을 제공하지만 사용자 인터페이스에 대한 비판과 일부 기능의 부족함에 대한 평가도 존재한다.
  • 자유 소프트웨어 - PHP
    PHP는 라스무스 러도프가 개발한 범용 스크립팅 언어로, 웹 개발에 널리 사용되며 LAMP 아키텍처의 핵심 요소이다.
PlantUML - [IT 관련 정보]에 관한 문서
개요
이름PlantUML
종류UML 도구
라이선스GNU 일반 공중 사용 허가서
상세 정보
개발자Arnaud Roques
출시일2009년 4월 17일
최신 버전V1.2023.7
최신 버전 출시일2023년 5월 12일
프로그래밍 언어자바
지원 운영체제리눅스
OS X
윈도우
웹사이트PlantUML 공식 웹사이트
파일 포맷 정보
파일 확장자.pu, .puml, .txt
유형텍스트

2. PlantUML을 사용하는 애플리케이션

PlantUML은 다양한 확장 기능이나 애드온을 통해 여러 애플리케이션과 통합된다.[7] 이를 통해 사용자는 자신이 선호하는 환경에서 PlantUML을 활용하여 다이어그램을 작성하고 관리할 수 있다.

2. 1. 주요 애플리케이션


  • 아톰에는 커뮤니티에서 관리하는 PlantUML 구문 강조 표시기 및 뷰어가 있다.[7]
  • Confluence 위키에는 페이지를 다시 로드하는 동안 다이어그램을 즉시 렌더링하는 Confluence Server용 PlantUML 플러그인이 있다. Confluence Cloud용 추가 PlantUML 플러그인도 있다.
  • Doxygen은 [http://www.doxygen.nl/manual/commands.html#cmdstartuml startuml] 명령 이후 소스가 제공되는 다이어그램을 통합한다.
  • 이클립스에는 PlantUML 플러그인이 있다.
  • 구글 문서에는 PlantUML.com 서버와 함께 작동하는 PlantUML Gizmo라는 애드온이 있다.
  • IntelliJ IDEA는 Markdown (내장) 또는 독립 실행형 파일 (플러그인 사용)에 포함된 다이어그램을 생성하고 표시할 수 있다.
  • LaTeX는 Tikz 패키지를 사용하여 PlantUML을 제한적으로 지원한다.
  • LibreOffice에는 PlantUML 다이어그램을 사용하기 위한 Libo\_PlantUML 확장이 있다.
  • MediaWiki에는 페이지에서 SVG 또는 PNG로 다이어그램을 렌더링하는 PlantUML 플러그인이 있다.[8]
  • Microsoft Word는 Word Template Add-in을 통해 PlantUML 다이어그램을 사용할 수 있다. 이와 유사한 방식으로 작동하는 PlantUML Gizmo라는 추가 Visual Studio Tools for Office 애드인이 있다.
  • NetBeans에는 PlantUML 플러그인이 있다.
  • Notepad++에는 PlantUML 플러그인이 있다.[9]
  • Obsidian에는 PlantUML 플러그인이 있다.[10]
  • Org-mode는 PlantUML org-babel 지원을 제공한다.
  • Rider에는 PlantUML 플러그인이 있다.
  • Sublime Text에는 Sublime Text 2 및 3용 PlantUmlDiagrams라는 PlantUML 패키지가 있다.
  • Visual Studio Code에는 [https://marketplace.visualstudio.com/ marketplace]에서 다양한 PlantUML 확장이 있으며, 가장 인기 있는 것은 [https://marketplace.visualstudio.com/items?itemName=jebbs.plantuml jebbs의 PlantUML]이다.
  • Vnote 오픈 소스 메모 작성 마크다운 응용 프로그램은 PlantUML을 내장 지원한다.[11]
  • Xcode는 Swift 소스 코드에서 PlantUML 클래스 다이어그램을 생성하고 보기 위한 커뮤니티에서 관리하는 소스 편집기 확장이 있다.[12]

3. 소스 코드 수준에서 UML을 표현하는 텍스트 형식

PlantUML은 사람이 읽을 수 있는 형식으로 작성된 코드를 사용하여 다이어그램을 그린다.

PlantUML은 다양한 형식의 다이어그램을 지원하며, 레이아웃을 명확하게 지정할 필요가 없다. 필요하다면 다이어그램을 수정하는 것도 가능하다.[1]

3. 1. 예시: 퍼사드 패턴 클래스 다이어그램

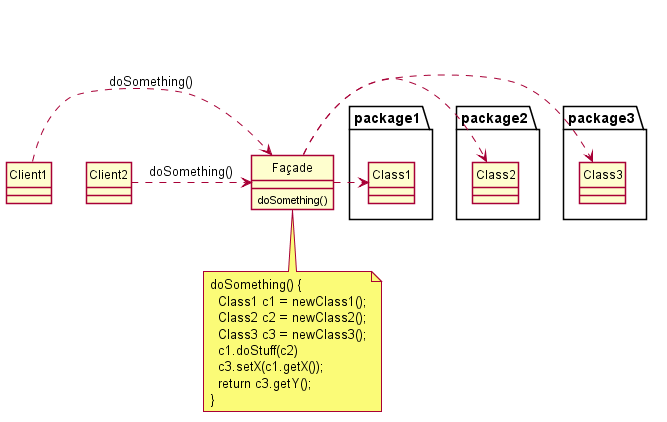

다음은 퍼사드 패턴의 UML 클래스 다이어그램 예시다.

PlantUML에서 퍼사드 패턴 그리기.
