TIA/EIA-568

3. 적용 범위

ANSI/TIA-568은 상업 시설 및 캠퍼스 환경에서의 구내 배선을 표준화한다. 이 표준은 케이블 종류, 거리, 커넥터, 배선 시스템 구조, 케이블 종단 규격 및 성능 특성, 케이블 설치 요구 사항, 설치된 케이블의 테스트 방법 등을 주로 규정한다.^[6]

이 표준의 목적은 기존 및 미래의 다양한 통신 서비스를 지원하고, 상업용 케이블링 시스템의 수명을 10년 이상으로 연장하는 것이다. 실제로 이 표준을 통해 정의된 Category 5 케이블링은 1000BASE-T 이더넷의 요구 사항을 충족하며 표준화의 성공적인 예시로 평가받는다.

규격 문서는 다음과 같은 5개의 주요 섹션으로 구성되어 있다.

• ANSI/TIA-568.0: 일반 요구 사항
• ANSI/TIA-568.1: 상업 시설의 통신 설비
• ANSI/TIA-568.2: 트위스트 페어 케이블 배선 구성
• ANSI/TIA-568.3: 광섬유 케이블 배선 구성
• ANSI/TIA-568.4: 동축 케이블 배선 구성

4. 케이블 종류

TIA/EIA-568 표준은 연선 케이블 시스템을 신호 대역폭, 삽입 손실, 누화 등 통신 성능 수준에 따라 여러 카테고리로 분류한다. 일반적으로 카테고리 번호가 높을수록 더 높은 데이터 전송 속도에 적합한 케이블 시스템을 의미한다. 예를 들어, Category 3 케이블은 과거 전화 회선이나 초당 최대 1600만 비트(16Mbps)의 데이터 전송 속도에 적합했으며, Category 5 케이블은 감쇠 및 누화에 대한 더 엄격한 기준을 적용하고 100MHz의 대역폭을 가진다.^[7]

1995년에 발표된 TIA/EIA-568-A 표준에서는 카테고리 3, 4, 5가 정의되었다. 데이터 전송이 아닌 아날로그 음성 통신에 주로 사용되었던 카테고리 1과 2는 이 표준의 범위에서 제외되었다.^[8][15]

ANSI/TIA-568-C.2-1(2016년 6월) 이후의 최신 개정판에서는 카테고리 3, 5e(100MHz), 6(250MHz), 6A(500MHz), 8(2,000MHz)만을 공식적으로 정의하고 있다.^[9] 카테고리 7과 7A는 ISO/IEC 11801 표준에 따라 국제적으로 널리 사용되는 용어이지만, TIA에서는 공식적으로 인정하지 않고 있으며 주로 미국 외 지역에서 사용되었다. 카테고리 8은 기존 카테고리 7에서 목표했던 성능 사양을 충족하기 위해 2016년 6월 ANSI/TIA‑568‑C.2‑1 표준으로 발표되었다.^[9]

5. T568A 및 T568B

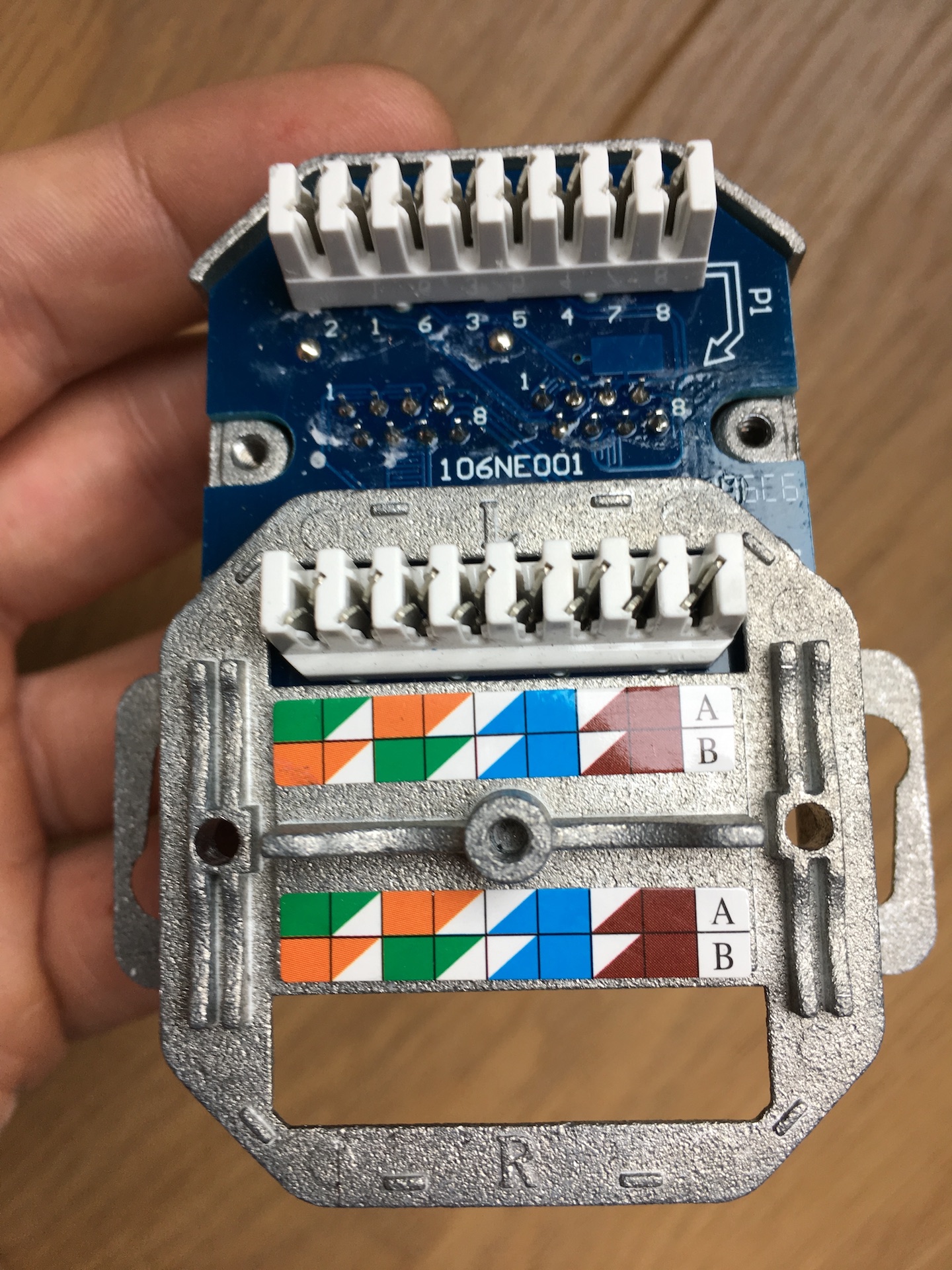

랜 케이블(트위스트 페어 케이블)의 끝에 사용되는 RJ-45 커넥터의 핀 배치와 그 결선 순서에는 T568A와 T568B라는 두 가지 표준 방식이 규정되어 있다. 이 두 방식은 ANSI/TIA-568 표준의 핵심 내용 중 하나로, 케이블 양쪽 끝의 핀아웃이 올바르게 일치해야 케이블이 정상적으로 작동한다.

T568A와 T568B의 가장 주요한 차이점은 8개의 핀 중 4개의 핀, 즉 주황색 선 쌍(Pair 2)과 녹색 선 쌍(Pair 3)의 위치가 서로 바뀐다는 점이다. 파란색 선 쌍(Pair 1)과 갈색 선 쌍(Pair 4)의 위치는 두 방식에서 동일하다.

케이블 양쪽 끝을 동일한 방식(T568A-T568A 또는 T568B-T568B)으로 연결하면 스트레이트 스루 케이블(Straight-through cable)이 되며, 이는 가장 일반적으로 사용되는 방식이다. 반면, 한쪽 끝은 T568A 방식으로, 다른 쪽 끝은 T568B 방식으로 연결하면 크로스오버 케이블(Crossover cable)이 된다.

5. 1. T568A/T568B RJ-45 결선도

T568A/T568B RJ-45 결선 상세 비교

핀	T568A 쌍	T568B 쌍	10BASE-T / 100BASE-TX[11]	1000BASE-T 신호 ID[12]	선 종류	T568A 색상	T568B 색상	플러그 면의 핀 (플러그와 잭의 연결된 핀은 동일 번호)
1	3	2	TX+	DA+	tip	흰색/녹색 스트라이프	흰색/주황색 스트라이프
2			TX−	DA−	ring	녹색 단색	주황색 단색
3	2	3	RX+	DB+	tip	흰색/주황색 스트라이프	흰색/녹색 스트라이프
4	1		사용 안 함	DC+	ring	파란색 단색
5				DC−	tip	흰색/파란색 스트라이프
6	2	3	RX−	DB−	ring	주황색 단색	녹색 단색
7	4		사용 안 함	DD+	tip	흰색/갈색 스트라이프
8				DD−	ring	갈색 단색

케이블 내 전선 쌍의 색상은 파란색(쌍 1), 주황색(쌍 2), 녹색(쌍 3), 갈색(쌍 4) 순서이다. 각 쌍은 단색 선 하나와 흰색 바탕에 해당 색상 줄무늬가 있는 선 하나로 구성된다. T568A와 T568B 핀아웃의 유일한 차이점은 주황색(쌍 2)과 녹색(쌍 3) 선 쌍의 위치가 서로 바뀐다는 점이다.

ANSI/TIA-568 표준은 수평 케이블(벽면 단자함에서 각 방의 콘센트까지 연결되는 케이블)에 T568A 핀아웃 사용을 권장한다. 이 방식은 기존의 1쌍 및 2쌍 범용 서비스 주문 코드(USOC) 핀아웃과 호환되며, 미국 정부는 연방 계약에서 이 방식을 요구한다. 반면, T568B 핀아웃은 특정 상황, 즉 T568B 배선 패턴이 정의되기 전(ANSI/TIA-568 표준 이전)에 AT&T 258A (Systimax) 표준을 사용하던 기존 설비에 케이블을 추가하는 경우와 같이 "특정 8핀 케이블 시스템을 수용하기 위해 필요한 경우"에만 허용된다. 1990년대 초 TIA/EIA-568 표준이 처음 발표될 당시, 이미 설치된 UTP 케이블 중 가장 널리 사용되던 방식이 AT&T 258A였기 때문에, 이와의 호환성을 위해 T568B가 보조 옵션으로 포함되었다. 많은 조직에서는 기존 관행에 따라 여전히 T568B를 주로 사용한다.

5. 2. 종단 방식

T568A와 T568B 방식 모두 핀을 "스트레이트 스루(straight-through)" 방식으로 연결한다. 즉, 한쪽 끝의 1번부터 8번까지의 핀이 다른 쪽 끝의 1번부터 8번까지의 핀에 각각 그대로 연결된다.^[13] 양쪽 끝이 동일한 방식으로 종단된 케이블을 스트레이트 스루 케이블이라고 부른다. 또한, 두 방식 모두 동일한 핀 세트(1-2번, 3-6번, 4-5번, 7-8번)가 쌍으로 묶여 반대쪽 끝의 해당 핀에 연결된다. 따라서 케이블 양쪽 끝의 종단 방식만 동일하다면(둘 다 T568A이거나 둘 다 T568B), 같은 설비 내에서 두 방식 중 어떤 것으로 제작된 케이블을 사용해도 큰 문제는 발생하지 않는다.

반면, 한쪽 끝은 T568A 방식으로, 다른 쪽 끝은 T568B 방식으로 종단된 케이블은 크로스오버 케이블이 된다. 이는 두 방식 간에 차이가 있는 2번 쌍(주황색)과 3번 쌍(녹색)의 위치가 서로 교차되어 연결되기 때문이다. 이러한 크로스오버 케이블은 주로 구형 10BASE-T 및 100BASE-TX 이더넷 환경에서 장치 간 직접 연결 시 필요했다. (100BASE-T4, 1000BASE-TX, 1000BASE-T의 핀 할당은 다르다.) 현대의 네트워크 장비는 대부분 Auto MDI/MDI-X 기능을 지원하여 케이블 종류(스트레이트 스루 또는 크로스오버)에 관계없이 자동으로 연결을 인식하는 경우가 많다.

두 개의 전선을 서로 다른 쌍 사이에서 바꾸면 누화(crosstalk)가 발생하여, 연선(twisted pair)에서 전선을 꼬아 사용하는 주된 목적 중 하나를 무력화시킬 수 있다.^[14]

케이블의 종단 방식을 변경하여 용도를 바꿀 수도 있다.

• T568A 스트레이트 스루 케이블의 한쪽 끝을 T568B 방식으로 바꾸면 크로스오버 케이블이 된다.
• T568A 스트레이트 스루 케이블의 양쪽 끝을 모두 T568B 방식으로 바꾸면 T568B 스트레이트 스루 케이블이 된다.
• T568B 스트레이트 스루 케이블의 한쪽 끝을 T568A 방식으로 바꾸면 크로스오버 케이블이 된다.
• T568B 스트레이트 스루 케이블의 양쪽 끝을 모두 T568A 방식으로 바꾸면 T568A 스트레이트 스루 케이블이 된다.

6. 하위 표준

ANSI/TIA-568 표준은 특정 목적을 위한 여러 관련 표준들과 함께 제공된다. 이 표준들은 상업용 건물의 통신 경로 및 공간 설계, 주거 환경에서의 케이블 설치, 통신 인프라 관리, 접지 및 본딩, 그리고 건물 외부의 통신 설비에 대한 구체적인 지침과 요구 사항을 정의한다. 주요 관련 표준과 그 내용은 다음과 같다.
