1. 개요
FTTx는 통신 산업에서 사용되는 다양한 광대역 통신 기술을 포괄하는 용어이다. FTTP, FTTH, FTTB 등 다양한 구성 방식이 존재하며, 광섬유 케이블을 건물, 가정, 사무실 등까지 연결하는 방식에 따라 구분된다. FTTx 기술은 기존 구리 케이블보다 더 높은 대역폭과 데이터 전송 속도를 제공하며, FTTH는 1Gbit/s 이상의 속도를 지원한다. FTTN/FTTC는 구축 비용이 저렴하지만 대역폭 잠재력이 제한적일 수 있다. FTTx는 광 분배 네트워크를 통해 구현되며, 직접 광섬유 방식, 공유 광섬유 방식(AON, PON), PPPoE 등 다양한 기술이 사용된다. 광섬유는 ONT(광 네트워크 단말) 또는 ONU(광 네트워크 장치)에서 전기 신호로 변환되어 최종 사용자에게 연결된다.
더 읽어볼만한 페이지
- 광섬유 통신 - 다크 파이버
다크 파이버는 통신 사업자가 사용하지 않는 비어있는 광섬유 케이블을 의미하며, 케이블 설치 비용 절감을 위해 수요보다 더 많은 광섬유를 설치하는 과정에서 발생한다. - 광섬유 통신 - 선더볼트 (인터페이스)
썬더볼트는 인텔이 개발하고 애플과 협력하여 상용화한 고속 인터페이스로, PCI Express와 DisplayPort 프로토콜을 사용하며 USB Type-C 커넥터를 통해 데이터 전송과 전력 공급을 동시에 지원하고, USB4 규격은 썬더볼트 3 프로토콜을 기반으로 한다. - 광대역 - ISDB
ISDB는 일본에서 개발된 디지털 방송 표준으로, 지상파, 위성, 케이블 등 다양한 매체를 지원하며 모바일 수신에 강점을 가진 1세그먼트 부분 수신 서비스와 고화질 방송을 위한 효율적인 주파수 사용, 콘텐츠 보호 기능을 제공한다. - 광대역 - 음성 인터넷 프로토콜
음성 인터넷 프로토콜(VoIP)은 디지털 음성을 IP 네트워크를 통해 실시간 전송하는 기술로, 음성 압축 기술 및 통신 프로토콜 발전을 거쳐 상용화되었으며, 현재 개인 및 기업에서 널리 사용되지만 서비스 품질, 보안, 긴급 전화 연동 등의 과제를 안고 있다. - 전기통신 - 중계기
중계기는 전기 통신 및 컴퓨터 네트워킹에서 신호를 증폭하거나 재생성하여 통신 거리를 연장하는 장치로, 아날로그 및 디지털 신호를 처리하며 다양한 유형이 존재한다. - 전기통신 - 송신기
송신기는 정보를 전자기파로 변환하여 원거리로 전송하는 장치로, 발진기, 변조기, 증폭기 등으로 구성되어 다양한 변조 방식을 사용하며, 무선 송신기의 사용은 국가별 규제를 받는다.
| FTTX | |
|---|---|
| 구글 지도 | |
| 개요 | |
| 광섬유 접속 방식 | 광섬유를 사용하여 가입자에게 초고속 인터넷을 제공하는 통신망 방식 |
| 다양한 형태 | Fiber to the Building (건물까지 광섬유) Fiber to the Curb/Cabinet (가정 앞까지 광섬유) Fiber to the Desk/Door (사무실/문 앞까지 광섬유) Fiber to the Home (댁내까지 광섬유) Fiber to the Kerb (보도까지 광섬유) Fiber to the Node (노드까지 광섬유) Fiber to the Premise (구내까지 광섬유) |
| 기술적 특징 | |
| 대역폭 | 매우 넓은 대역폭 제공 |
| 속도 | 높은 속도의 데이터 전송 가능 |
| 거리 제약 | 장거리 전송에 유리 |
| 신뢰성 | 높은 신뢰성 |
| 보안 | 상대적으로 높은 보안성 |
| 주요 방식 | |
| FTTB | 건물 공용 구역까지 광섬유를 연결하는 방식 |
| FTTC | 도로변 통신함까지 광섬유를 연결하는 방식 |
| FTTH | 가구 내까지 광섬유를 연결하는 방식 |
| FTTN | 통신 노드까지 광섬유를 연결하고, 기존 구리선을 사용하여 가구까지 연결하는 방식 |
| 용어 설명 | |
| FTTx | Fiber to the x의 약자, 다양한 광섬유 접속 방식의 총칭 |
| x의 의미 | 접속 지점을 나타내는 변수 (Building, Curb, Home 등) |
| 초고속 인터넷 | |
| 정의 | 다운로드 속도 24 Mbit/s 이상의 인터넷 접속 |
2. 정의

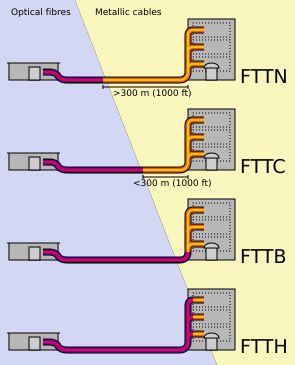

통신 산업에서는 다양한 FTTX 구성을 사용한다. 현재 가장 널리 사용되는 용어들은 다음과 같다:[4][5][6][7][8][9]
- FTTP(광케이블 건물까지 설치): FTTH와 FTTB를 모두 포괄하는 일반적인 용어이거나, 주택과 소규모 사업체를 모두 포함하는 섬유 네트워크에 사용된다.
- FTTH(광케이블 가정까지 설치): 광섬유는 주거 공간의 경계(주택 외벽의 상자 등)까지 연결된다. 수동 광 네트워크와 지점 간 이더넷은 통신 사업자의 중앙국에서 FTTH 네트워크를 통해 트리플 플레이 서비스를 직접 제공할 수 있는 아키텍처이다. 일반적으로 1~10 Gbit/s를 제공한다.
- FTTB(광케이블 건물까지 설치): 광섬유는 다세대 주택의 지하실과 같이 건물의 경계까지 연결되며, 개별 주거 공간으로의 최종 연결은 다른 방법으로 이루어진다.
- FTTD
- (광케이블 책상까지 설치): 사무실에서 광섬유 연결은 메인 컴퓨터실에서 책상 근처의 광미디어 변환기까지 설치된다.
- (광케이블 현관까지 설치): 광섬유는 아파트 외부까지 연결된다.
- FTTR
- (광케이블 무선 기지국까지 설치): 광섬유는 기지국 송수신기에 연결된다.
- (광케이블 라우터까지 설치): 광섬유 연결은 라우터에서 ISP의 광섬유 네트워크까지 설치된다.
- (광케이블 방까지 설치): 광섬유 연결은 라우터에서 집의 각 방까지 확장된다.
- FTTO(광케이블 사무실까지 설치): 광섬유 연결은 메인 컴퓨터실/코어 스위치에서 사용자 워크스테이션이나 서비스 지점의 특수 소형 스위치(FTTO 스위치)까지 설치된다. 이 소형 스위치는 표준 꼬임선 패치 코드를 통해 최종 사용자 장치에 이더넷 서비스를 제공한다.
- FTTF
- (광케이블 공장까지 설치): 광섬유는 공장 건물까지 연결된다.
- (광케이블 농장까지 설치): 광섬유는 농장까지 연결된다.
- (광케이블 피더까지 설치): FTTN의 동의어이다.
- (광케이블 층까지 설치): 광섬유는 건물의 층에 있는 분기함에 연결된다.
- (광케이블 건물 정면까지 설치): FTTB와 매우 유사하다. 각 광섬유 노드가 단일 가입자에게 서비스를 제공하며, XG-fast 기술을 사용하여 멀티 기가비트 속도를 사용할 수 있다. 광섬유 노드는 가입자 모뎀에 의해 역전력이 공급될 수 있다.
- FTTM
- (광케이블 기계까지 설치): 공장에서 광섬유는 기계까지 연결된다.
- (광케이블 마스트까지 설치): 광섬유는 무선 마스트까지 연결된다.
- (광케이블 모바일까지 설치): 광섬유는 기지국까지 연결된다.
- (광케이블 다세대 주택까지 설치): 아파트 건물까지 FTTP가 연결된다.
- FTTT
- (광케이블 단말기까지 설치): 사무실에서 광섬유는 데스크톱 장비까지 연결된다.
- (광케이블 타워까지 설치): 광섬유는 기지국까지 연결된다.
- (광케이블 텐트까지 설치): 덴마크의 BornHack과 같은 해커 캠프에서 사용된다.
- FTTW(광케이블 벽까지 설치 또는 광케이블 작업그룹까지 설치): 사무실에서 광섬유는 사용자 그룹 근처의 소형 스위치까지 연결된다.
- FTTA
- (광케이블 증폭기까지 설치): 광섬유는 가로등 기둥까지 연결된다.
- (광케이블 안테나까지 설치): 광섬유는 안테나 타워까지 연결된다.
- FTTCS(광케이블 기지국까지 설치): 광섬유는 기지국까지 연결된다.
- FTTE / FTTZ(광케이블 종단함까지 광케이블 설치 또는 광케이블 구역까지 광케이블 설치): 기업 근거리 통신망에서 사용되는 구조화된 케이블링의 한 형태로, 광섬유를 사용하여 메인 컴퓨터 장비실을 책상이나 워크스테이션 근처의 인클로저에 연결한다.
- FTTdp(광케이블 배포 지점까지 설치): FTTC/FTTN과 유사하지만 광섬유의 끝을 고객 건물 경계에서 몇 미터 이내의 마지막 분기함인 "배포 지점"으로 이동하여 기가비트에 가까운 속도를 사용할 수 있다.
- FTTL(광케이블 루프까지 설치): 일반적인 용어
- FTTN / FTTLA(광케이블 노드까지 설치, 광케이블 이웃까지 설치 또는 광케이블 마지막 증폭기까지 설치): 광섬유는 고객 건물에서 수 킬로미터 떨어진 거리에 있는 가로등 기둥에서 종단되며, 최종 연결은 구리선으로 이루어진다. FTTN은 종종 완전한 FTTH를 위한 중간 단계이며 '고급' 트리플 플레이 통신 서비스를 제공하는 데 사용된다.
- FTTC / FTTK(광케이블 도로변까지 설치/광케이블 캐비닛까지 설치): FTTN과 유사하지만 가로등 기둥이나 폴이 사용자 건물에 더 가깝게 위치하며(300m 이내), 유선 이더넷 또는 IEEE 1901 전력선 네트워킹 및 무선 Wi-Fi 기술과 같은 고대역폭 구리 기술의 범위 내에 있다. FTTC는 때때로 FTTP(광케이블 폴까지 설치)라고 불리기도 한다. 일반적으로 최대 100 Mbit/s를 제공한다.
- FTTS
- (광케이블 스크린까지 설치 또는 광케이블 좌석까지 설치): 비행기에서 광섬유는 IFE 화면까지 연결된다.
- (광케이블 거리까지 설치): 고객은 건물 근처를 지나는 광섬유에 구리선을 사용하여 최대 200m 떨어진 곳에 연결된다. FTTB와 FTTC의 절충안이며, 일반적으로 최대 500 Mbit/s를 제공한다.
- (광케이블 가입자까지 설치): FTTP의 동의어이다.
유럽, 북미, 아시아 태평양의 세 FTTH 위원회는 FTTH와 FTTB에 대한 정의에 합의했다.[10][11][12][13] FTTH 위원회는 FTTC와 FTTN에 대한 공식적인 정의는 가지고 있지 않다.
'''FTTN''' (케이블텔레비전에서 자주 사용)은 라스트 마일의 간선망 구성 방식이다. '''HFC'''(Hybrid Fiber Coaxial)라고도 한다. 간선을 광섬유로 하고, 분배 노드(Node)에서 개별 가정까지는 기존의 동축 케이블을 이용한다.
'''FTTC'''는 공동구 등(정보 박스 등)의 경우 도로변(Curb)까지, 가공선의 경우 전주까지 광케이블을 인입한다. HFC와 FTTH 방식의 장점을 모두 활용하고, 장래에 완전 FTTH로 전환할 때 기존의 광섬유 케이블을 활용하여 비교적 간편하게 FTTH로 완전 전환할 수 있는 장점도 있다.[38] 각 가정으로의 도입 방식은 무선(FWA), 광무선 통신등이 있다.
'''FTTR'''은 전주 등에서 전화선을 각 가정까지 분배하는 분기점까지 광케이블을 인입하고, 각 가정에는 단거리 전송에 적합한 VDSL 등의 xDSL을 사용하는 방식이다.
'''FTTB'''는 아파트 등의 공동주택이나 빌딩 등에 설치되어 있는 MDF까지 광케이블을 인입한다. 각 가정으로의 도입 방식은 유선 LAN 배선(이더넷), 기존의 전화선을 이용한 VDSL이나 HomePNA, 기존의 안테나 배선(동축 케이블)과 구내용 케이블 모뎀을 이용, 기존의 전등선·배전선을 이용하는 PLC등이 있다.
FTTH는 사용자 개별 가정까지 직접 광케이블을 인입한다. '''FTTP'''라고도 한다.
'''FTTD'''는 실내(개별 가정 내, 구내 배선)의 모든 배선이 광케이블로 구성되어 있는 것이다.
3. 기술
VDSL과 폰은 FTTX 네트워크 구조를 지원하는 데 필수적인 기술들이다. FTTx 네트워크 구축에는 주로 VDSL(FTTN, FTTC, FTTB 구현에서)과 PON(FTTH와 FTTB 구현) 등의 기술이 사용된다. 광섬유 케이블은 기존 구리 케이블에 비해 더 높은 대역폭과 낮은 신호 손실을 제공하여 "미래지향적"이라고 불린다.
4. 이점
광섬유 케이블은 장거리에서도 고속으로 데이터를 전송할 수 있지만, 기존 전화선과 ADSL에 사용되는 구리 케이블은 그렇지 못하다. 예를 들어, 일반적인 기가비트 이더넷은 5e급 케이블, 6급 또는 6A급 케이블의 차폐되지 않은 꼬임선 구리 케이블을 통해 작동하지만, 최대 100m까지만 가능하다. 그러나 1 Gbit/s 광섬유 이더넷은 수십 킬로미터까지 쉽게 도달할 수 있다. 따라서 FTTP는 전 세계 주요 통신 사업자들이 소비자 가정에 직접 1 Gbit/s 대칭 연결을 통해 데이터를 전송하기 위해 선택한 기술이다. 건물에 직접 광섬유를 연결하는 FTTP 구성은 나머지 구간에 표준 이더넷이나 동축 케이블을 사용할 수 있기 때문에 최고 속도를 제공할 수 있다.[14]
광섬유는 연결의 데이터 전송률이 일반적으로 광섬유 자체가 아닌 단말 장비에 의해 제한되기 때문에, 광섬유 자체를 업그레이드하기 전에 장비 업그레이드를 통해 속도를 크게 향상시킬 수 있으므로 종종 "미래지향적"이라고 한다. 그럼에도 불구하고, 사용되는 광섬유의 종류와 길이(예: 다모드 대 단일 모드)는 1 Gbit/s를 초과하는 미래 연결에 적용 가능성에 있어 매우 중요하다.[14]
고화질, 주문형 비디오 스트리밍 애플리케이션 및 유튜브, 넷플릭스, 로쿠, 페이스북 라이브와 같은 기기의 인기가 높아짐에 따라, 점점 더 많은 사람들이 이러한 서비스를 이용하기 시작하면서 안정적인 대역폭에 대한 수요가 매우 중요해지고 있다.[14]
(광섬유가 거리 캐비닛에서 구리로 전환되는) FTTC는 기존 구리 케이블을 통한 표준 이더넷 구성에는 일반적으로 사용자로부터 너무 멀리 떨어져 있다. 이들은 일반적으로 80 Mbit/s의 다운스트림 속도로 초고속 디지털 가입자 회선(VDSL)을 사용하지만, 거리가 100m를 초과하면 속도가 매우 빨리 떨어진다.
5. 구성 방식
; FTTN (Fiber To The Node)
: 케이블텔레비전에서 자주 사용되는, 라스트 마일의 간선망 구성 방식이다. '''HFC(Hybrid Fiber Coaxial)'''라고도 한다. 간선을 광섬유로 하고, 분배 노드(Node)에서 개별 가정까지는 기존의 동축 케이블을 이용한다. 케이블텔레비전#망 구성도 참조.
; FTTC (Fiber To The Curb)
: 공동구 등(정보 박스 등)의 경우 도로변(Curb)까지, 가공선의 경우 전주까지 광케이블을 인입한다. HFC와 FTTH 방식의 장점을 모두 활용하고, 장래에 완전 FTTH로 전환할 때 기존의 광섬유 케이블을 활용하여 비교적 간편하게 FTTH로 완전 전환할 수 있는 장점도 있다.[38] 각 가정으로의 도입 방식은 다음과 같다.
:; 무선(FWA): 공동주택 근방에 설치한 무선 기지국과 개별 가정에 설치된 안테나 사이에서 통신한다.
:; 광무선 통신: FWA와 유사하지만, 전파보다 가시광선에 가까운 파장의 전자파를 사용하는 방식이다. 2006년 당시에는 아직 프로토타입 수준이었다.
; FTTR (Fiber To The Remote Terminal)
: 전주 등에서 전화선을 각 가정까지 분배하는 분기점까지 광케이블을 인입하고, 각 가정에는 단거리 전송에 적합한 VDSL 등의 xDSL을 사용하는 방식이다. 전주 등에 설치된 VDSL 장치의 유지보수 비용 등 본격적인 상용화를 위한 과제는 남아 있다. 2007년 6월 당시, 일본에서는 야후! BB 등 소수의 통신 사업자만이 상용화하고 있었다.
: 기본적으로 라스트 마일에 VDSL 등을 사용하는 방식이며, VDSL 등을 부지 밖까지 인출하여 집약한 FTTB와도, VDSL 등을 이용하는 FTTN/FTTC라고도 할 수 있다.
; FTTB (Fiber To The Building)
: 아파트 등의 공동주택이나 빌딩 등에 설치되어 있는 MDF까지 광케이블을 인입한다. 각 가정으로의 도입 방식은 다음과 같다.
:* 유선 LAN 배선(이더넷)
:* 기존의 전화선을 이용한 VDSL이나 HomePNA
:* 기존의 안테나 배선(동축 케이블)과 구내용 케이블 모뎀을 이용(DOCSIS, 등)
:* 기존의 전등선·배전선을 이용하는 PLC(검토 중)
; FTTH (Fiber To The Home)
: 사용자 개별 가정까지 직접 광케이블을 인입한다. '''FTTP'''(Fiber To The Premises, Premise : 부지)라고도 한다.
; FTTD (Fiber To The Desktop)
: 실내(개별 가정 내, 구내 배선)의 모든 배선이 광케이블로 구성되어 있는 것이다. 일반적으로 LAN 케이블(트위스트 페어 케이블)이 사용되는 실내 배선도 광케이블로 연결한다.
5. 1. 댁내 광케이블 (FTTP)
건물까지 광섬유(FTTP)는 중앙국에서 가입자의 건물까지 광섬유를 이용하여 광분배망을 통해 광섬유 통신을 제공하는 방식이다. "FTTP"라는 용어는 모호해져서, 광섬유가 건물에 도달하지 않고 전신주에서 끝나는 FTTC를 가리키는 경우도 있다.

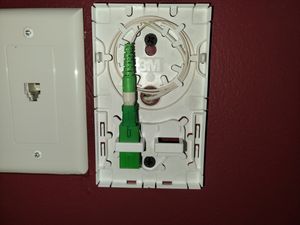

광섬유가 끝나는 위치에 따라 FTTH(가정까지 광섬유)와 FTTB(건물 또는 지하실까지 광섬유)로 분류할 수 있다. FTTH는 하나의 주거 공간이나 작업 공간까지 광섬유 통신을 제공하는 방식으로, 광섬유는 중앙국에서 가입자의 주거 공간이나 작업 공간까지 연결된다.[12] FTTB는 여러 개의 주거 공간이나 작업 공간이 있는 건물에 적용되는 방식으로, 광섬유는 가입자의 주거 공간이나 작업 공간에 실제로 도달하기 전에 끝나지만, 해당 주거 공간이나 작업 공간이 있는 건물까지는 연결된다. 최종 거리는 꼬임선, 동축 케이블, 무선, 또는 전력선 통신을 포함한 비광학적 방식으로 신호가 전달된다.[12]
아파트 건물을 예로 들면, 각 가입자의 아파트 유닛 내부의 패널까지 광섬유가 연결되면 FTTH이고, 광섬유가 아파트 건물의 공용 전기실(단지 지상층 또는 각 층까지)까지만 연결되면 FTTB이다.
대부분의 FTTH 구축은 중앙 분할, 분산 분할, 스타 아키텍처 또는 데이지 체이닝의 네 가지 주요 아키텍처 유형 중 하나를 따른다. 광섬유 네트워크 개발자는 지역 환경의 물리적 지리, 예상 가입자 수, 노동력 기술과 같은 다양한 요소를 기반으로 아키텍처를 선택한다.[29]
5. 2. 노드/캐비닛 광케이블 (FTTN/FTTC)

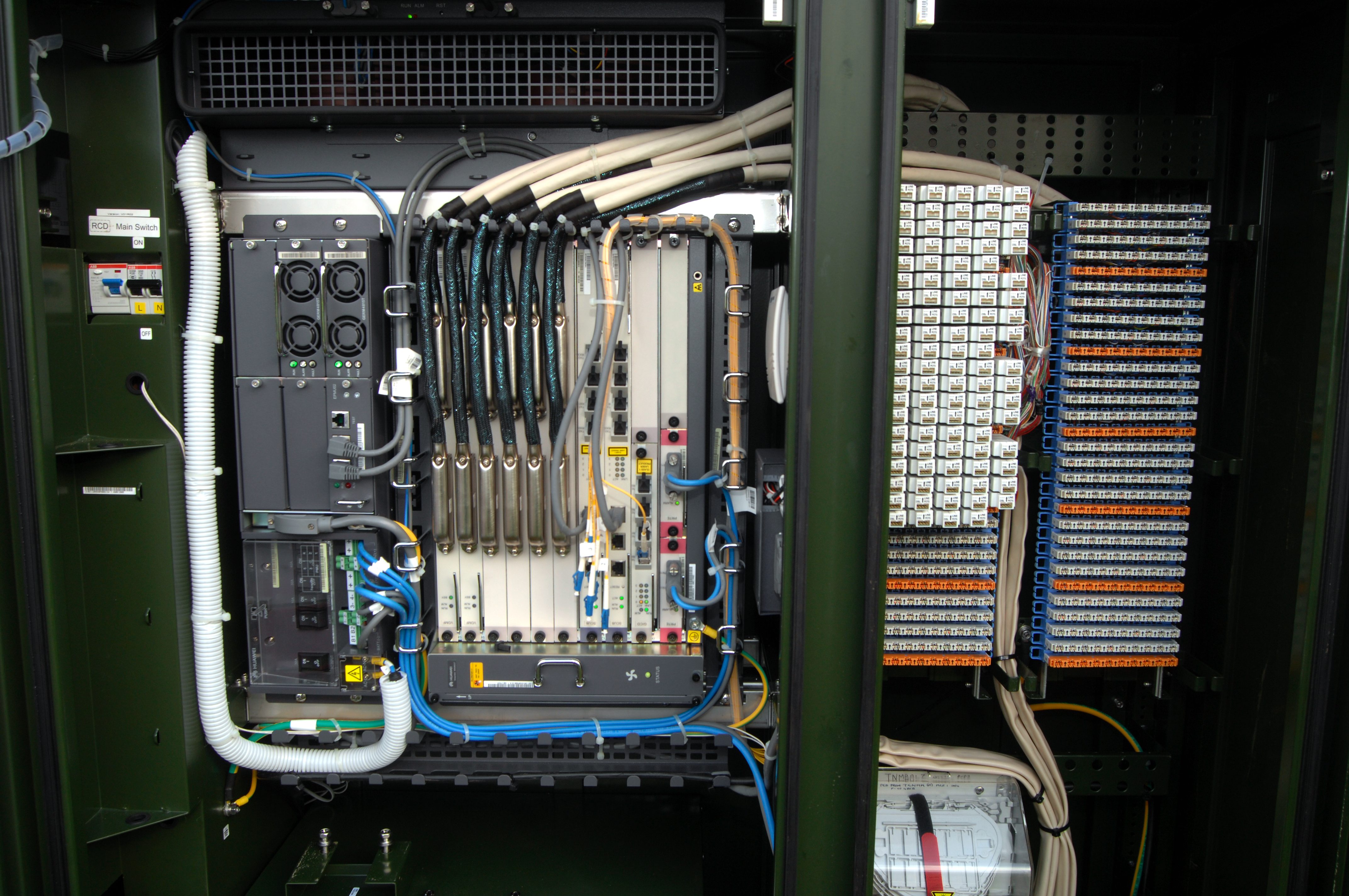

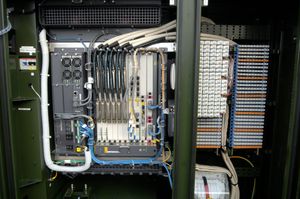

FTTN/FTTC(노드/캐비닛 광케이블)는 광섬유 케이블을 기반으로 하는 통신 아키텍처다.[16] FTTN은 광섬유 케이블을 인근 지역의 캐비닛까지 연결하고, 고객은 기존의 동축 케이블 또는 꼬임선 배선을 사용하여 캐비닛에 연결된다.[16] FTTC는 광섬유를 여러 고객에게 서비스를 제공하는 플랫폼(폴에 장착된 장치, 통신 배전함, 창고 등)까지 연결하며, 각 고객은 동축 케이블 또는 꼬임선을 통해 플랫폼에 연결된다.[15]
FTTN/FTTC는 광대역 서비스 제공을 가능하게 하며, DOCSIS나 DSL과 같은 고속 통신 프로토콜이 캐비닛/플랫폼과 고객 간에 사용된다.[15] 데이터 속도는 사용 프로토콜과 고객-캐비닛 간 거리에 따라 달라진다.[15] 새로운 케이블을 설치할 수 있는 경우, 광섬유와 구리 이더넷 모두 최대 100 Mbit/s 또는 1 Gbit/s 연결로 "가정/건물 인입부"에 연결할 수 있다. 수백 미터에 걸쳐 비교적 저렴한 실외 5종 케이블을 사용하더라도 PoE를 포함한 모든 이더넷 프로토콜이 지원된다. 대부분의 고정 무선 기술은 PoE에 의존하며, 여기에는 수십 미터의 케이블을 통해 공급되는 12 VDC 전원 공급 장치에서 작동할 수 있는 저전력 무선 장치가 있는 모토롤라 캐노피가 포함된다.[15] 전력선 네트워킹 배치도 FTTC에 의존하며, IEEE P1901 프로토콜(또는 이전 버전인 HomePlug AV)을 사용하여 기존 전력선 케이블을 통해 가정/건물 인입부/폴/캐비닛에서 가정의 모든 AC 콘센트로 최대 1 Gbit/s의 속도로 데이터를 전송한다.[15]
FTTN/FTTC는 FTTP(댁내 광케이블)에 비해 구축 비용이 저렴하지만, 장기적으로 대역폭 잠재력이 제한적일 수 있다.[15] 이는 백홀에 사용 가능한 대역폭, 사용량 기반 과금 제한, 고객 설비 및 유지 관리 제한, 광섬유 설치 비용 등에 따라 달라진다.[15]
케이블 텔레비전 제공업체의 경우, FTTN/FTTC 기술의 변형이 HFC 시스템에서 사용된다.[15]
미국과 캐나다에서 가장 큰 FTTC 배치는 벨사우스 통신이 수행했다.[17] AT&T가 벨사우스를 인수함에 따라 FTTC 배치는 종료되고, 향후 배치는 FTTN 또는 FTTP를 기반으로 할 것이다.[17] 베라이존은 베라이존 FiOS 확장을 축소하고 있다고 발표했다.[18]
FTTN/C는 완전한 광섬유 인터넷(FTTH)으로 가는 중간 단계로 간주되며, 많은 경우 이 방식으로 제공되는 트리플 플레이 서비스는 최대 100 Mbit/s까지 제공하여 가입자 수와 ARPU를 상당히 증가시키는 것으로 입증되었다.[30][31][32] FTTN/C는 현재 미국 AT&T, 독일 도이치텔레콤(Deutsche Telekom), 그리스 OTE, 스위스콤, 이탈리아 TIM, 벨기에 프록시무스(Proximus), 호주 nbn™, 캐나다 통신사 텔러스(Telus), 코게코(Cogeco), 벨 캐나다(Bell Canada) 등 여러 사업자가 사용하고 있다.[30][31][32]
6. 광 분배 네트워크
6. 1. 직접 광섬유 방식
직접 광섬유 방식은 가장 단순한 광분배 네트워크 아키텍처이다. 중앙국에서 나가는 각 광섬유는 정확히 한 고객에게 연결된다.[33] 이러한 네트워크는 매우 큰 대역폭을 지원할 수 있지만, 광섬유와 중앙국 장비 비용 때문에 비용이 더 많이 든다.[33]직접 광섬유 방식은 일반적으로 신규 진입자와 경쟁 사업자들이 선호한다. 장점은 (PON), 액티브 광 네트워크(AON) 등 계층 2 네트워킹 기술이 제외되지 않는다는 것이다. 이 토폴로지를 사용하면 어떤 형태의 규제 조치도 가능하다.[34]
6. 2. 공유 광섬유 방식
일반적으로 중앙국을 떠나는 각 광섬유는 여러 고객이 공유한다. 광섬유는 고객에게 상대적으로 가까워질 때까지 개별 고객 전용 광섬유로 분리되지 않는다. AON과 PON은 모두 이러한 분리를 수행한다.6. 3. 능동형 광 네트워크 (AON)

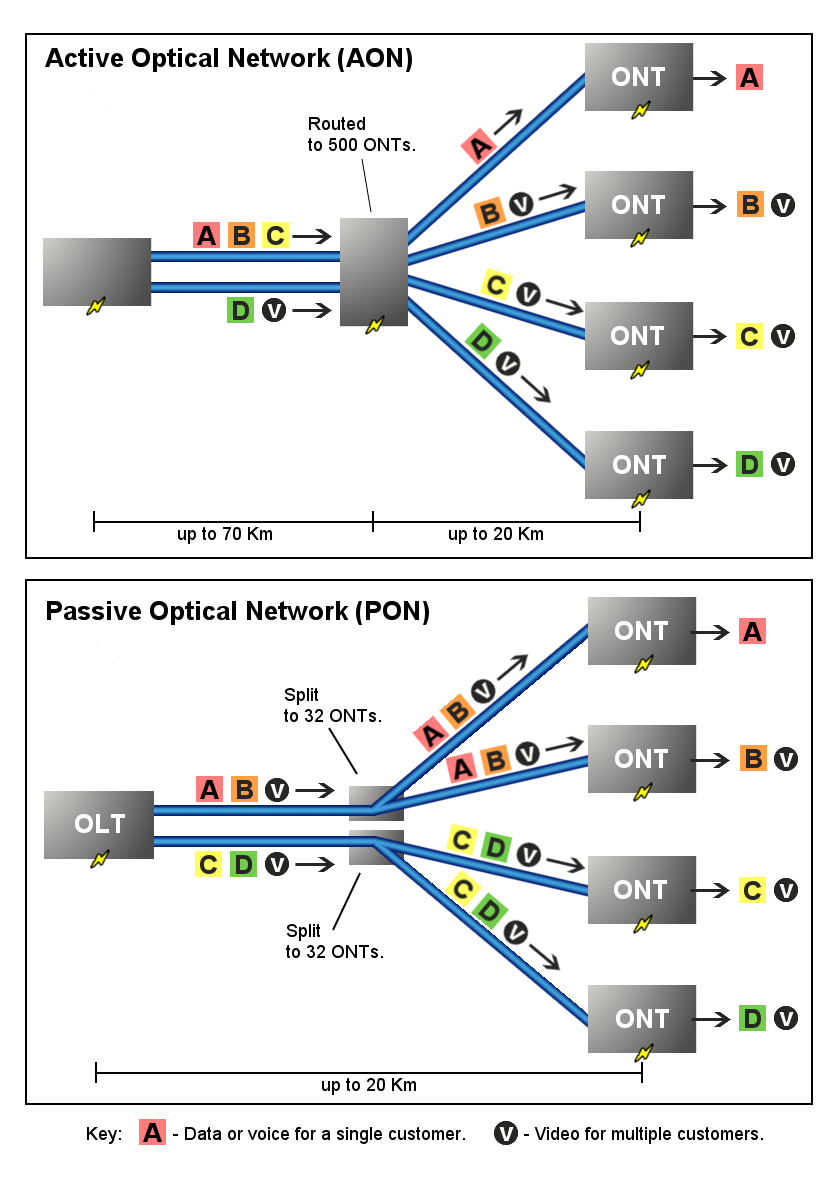

AON(능동 광 네트워크)은 스위치 또는 라우터와 같이 전기적으로 구동되는 네트워크 장비를 사용하여 신호를 분배한다.[35] 일반적으로 AON에서는 신호에 광-전기-광 변환이 필요하다. 중앙국에서 나가는 각 신호는 해당 신호가 의도된 고객에게만 전달된다.고객으로부터 들어오는 신호는 전력 장비가 버퍼링을 제공하기 때문에 교차점에서 충돌을 피한다. 능동 이더넷(퍼스트 마일 이더넷의 한 유형)은 신호를 분배하는 데 광 이더넷 스위치를 사용하는 일반적인 AON으로, 고객 구내와 중앙국을 대규모 스위치 이더넷 네트워크에 통합한다.
이러한 네트워크는 기업 및 학술 기관에서 사용되는 이더넷 컴퓨터 네트워크와 동일하지만, 한 위치 내의 컴퓨터와 프린터를 연결하는 것이 아니라 가정과 건물을 중앙국에 연결하는 것이 목적이다. 각 스위칭 캐비닛은 최대 1,000명의 고객을 처리할 수 있지만, 400~500명이 더 일반적이다.
이러한 지역 장비는 2계층 스위치 또는 3계층 스위칭 및 라우팅을 수행하고, 3계층 라우팅 전체를 통신 사업자의 중앙국으로 오프로드한다. IEEE 802.3ah 표준을 통해 서비스 제공업체는 하나의 단일 모드 광섬유 FTTP를 통해 최대 1000 Mbit/s, 전이중을 제공할 수 있다.[35]
6. 4. 수동형 광 네트워크 (PON)
수동 광 네트워크(PON, Passive Optical Network)는 단일 광섬유를 사용하여 최대 128명의 고객에게 서비스를 제공하는 데 전원이 필요 없는 광 스플리터를 사용하는 지점-다지점 FTTP(FTTX) 네트워크 아키텍처이다.[36] PON은 지점-지점 아키텍처와 비교하여 필요한 광섬유 및 중앙국 장비를 줄인다.[36]중앙국에서 오는 다운스트림 신호는 광섬유를 공유하는 각 고객 구내로 브로드캐스트된다. 암호화를 사용하여 도청을 방지한다. 업스트림 신호는 일반적으로 시분할 다중 접속(TDMA)과 같은 다중 접속 프로토콜을 사용하여 결합된다.
6. 5. 이더넷 지점 간 프로토콜 (PPPoE)
이더넷 상의 지점간 프로토콜(PPPoE)은 광섬유 및 혼합형 광섬유 동축 케이블(HFC) 네트워크를 통해 트리플 및 쿼드러플(음성, 비디오, 데이터 및 모바일) 서비스를 제공하는 일반적인 방법이다.[37] 활성 PPPoE는 통신 사업자의 전화 교환국(central office)에서 가입자의 가정까지 전용 광섬유를 사용하는 반면, 하이브리드 네트워크(종종 FTTN)는 중간 지점까지 광섬유를 통해 데이터를 전송하여 최종 마일 구리 연결에서 충분히 높은 처리량 속도를 보장한다.[37]이 방법은 최근 몇 년 동안 북미(AT&T, 텔러스 등)과 유럽의 패스트웹, 텔레콤 이탈리아, 텔레콤 오스트리아, 도이체 텔레콤 등 통신 서비스 제공업체에서 점점 인기를 얻고 있다.[37] 구글도 미국에서 개방형 접속 네트워크를 통해 여러 서비스를 제공하는 방법으로 이 방법을 다른 방법들과 함께 고려했다.[37]
7. 전기 네트워크 연결
사유지에 들어온 광 신호는 일반적으로 광 네트워크 단말(ONT) 또는 장치(ONU)에서 박막 필터 기술을 사용하여 전기 신호로 변환된다. 이 장치들은 작동을 위해 전원이 필요하며, 일부 제공업체는 정전 시 통신을 위한 백업 배터리를 연결하기도 한다. 광선로 종단 장치는 상향 통신을 위해 TDMA 시간 슬롯 할당을 제공한다.
FTTH 및 일부 FTTB의 경우, 건물의 기존 이더넷, 전화, 케이블 TV 시스템이 광 네트워크 단말 또는 장치에 직접 연결된다. 세 가지 시스템 모두 직접 연결할 수 없는 경우, 신호를 결합하여 이더넷과 같은 공통 매체를 통해 전송할 수 있다. 최종 사용자에 가까워지면 라우터나 네트워크 인터페이스 카드와 같은 장비가 신호를 분리하여 적절한 프로토콜로 변환한다.
FTTC 및 FTTN의 경우, 결합된 인터넷, 비디오, 전화 신호는 기존 전화 또는 케이블 배선을 통해 건물로 이동하여 최종 사용자의 거주 공간까지 전달된다. VDSL 또는 DOCSIS 모뎀이 데이터 및 비디오 신호를 이더넷 프로토콜로 변환하고, 이는 5종 케이블을 통해 최종 사용자에게 전송된다.
8. 한국의 FTTx 현황
9. 비판적 시각
10. 미래 전망
