1. 개요
벡터-R은 2017년에 시험 발사된 소형 위성 발사 로켓이다. 2단 로켓으로, 프로필렌/액체 산소 엔진을 사용하며, 50kg의 위성을 궤도에 올릴 수 있도록 설계되었다. 2017년에 두 차례의 준궤도 시험 발사에 성공했으며, 1회 발사 비용은 200만 달러를 목표로 했다.
더 읽어볼만한 페이지
- 초소형위성 발사체 - 런처원
런처원은 버진 그룹의 우주 기업인 버진 갤럭틱에서 개발을 시작하여 버진 오빗으로 이관된 공중 발사 방식의 2단 로켓으로, 보잉 747 항공기를 이용해 저궤도에 소형 위성을 발사하는 것을 목표로 개발되었으나, 2023년 발사 실패 후 파산보호를 신청했다. - 초소형위성 발사체 - 뱅가드 (로켓)
뱅가드 로켓은 국제 지구 관측년을 위해 미국 해군 연구소에서 제안되어 개발된 3단 로켓으로, 미국 최초의 인공위성 발사를 목표했으나 스푸트니크 쇼크 이후 익스플로러 1호에 밀렸지만, 뱅가드 1호는 세계 최초로 태양 전지를 탑재하고 뱅가드 2호는 기상 위성의 선구자 역할을 수행하며 미국의 우주 개발에 중요한 토대가 되었다.
| 벡터-R | |
|---|---|
| 개요 | |
| 기능 | 소형 위성 발사체 |
| 제조사 | Vector Launch |
| 원산지 | 미국 |
| 가격 | 2~3백만 USD |
| 상태 | 활동 중 |
| 제품군 | Vector (로켓 제품군) |
| 비교 대상 | Electron, Falcon 1, Firefly Alpha |
| 파생형 | Vector-H |
| 제원 | |
| 높이 | 12 m |
| 직경 | 1.2 m |
| 질량 | 5,000 kg |
| 단수 | 2/3 |
| 발사 장소 | |
| 페이로드 성능 | |
| 저궤도 | 60 kg |
| 태양 동기 궤도 | 26 kg |
| 발사 기록 | |
| 발사 횟수 | 2 |
| 성공 횟수 | 2 |
| 실패 횟수 | 0 |
| 1단 | |
| 종류 | 단 |
| 직경 | 1.2 m |
| 엔진 | 3 X Hadley |
| 추력 | 15,000 lbf |
| 연료 | 케로신 / 액체 산소 |
| 2단 | |
| 종류 | 단 |
| 직경 | 0.635 m |
| 엔진 | 1 X LP-2 |
| 추력 | 1000 lbf |
| 연소 시간 | 433 초 |
| 연료 | 프로필렌 / 액체 산소 |
2. 역사
벡터-R은 1회 발사 비용이 200만달러 밖에 되지 않는다. 무게 5톤에 50 kg 인공위성을 발사하며, 1단 추력 2.5톤, 2단 추력 0.4톤의 프로필렌/액체산소 엔진을 사용한다.[1][2]
2017년에 두 차례의 시험 발사가 있었다.
2. 1. 시험 발사
2017년 5월 3일, 벡터 런치는 모하비 공항에서 벡터-R 미니 버전의 준궤도 시험 발사를 성공적으로 수행했다.[1] 이 비행은 벡터-R의 첫 번째 엔지니어링 테스트였으며, 축소 버전으로 진행되어 예정 고도는 약 1371.60m였다.2017년 8월 2일에는 스페이스포트 캠든에서 벡터-R 완전한 시제기의 준궤도 시험 발사가 이루어졌다.[2] 이 비행은 전체 프로토타입 버전으로, 업그레이드된 비행 시스템을 갖추고 있었다. 점화 감지 실패로 발사가 지연되기도 했지만, 트레일러에서 발사되어 최고 고도 약 약 1524.00m를 기록하며 성공했다. 이 발사에는 두 개의 고객 탑재체가 포함되었다.
| 비행 번호 | 날짜/시간 (UTC) | 로켓 구성 | 발사 기지 | 궤도 | 고객 | 발사 결과 |
|---|---|---|---|---|---|---|
| B0.001 | 2017년 5월 3일 19:00 | Vector-R (P-19H) | 모하비 공항 | 준궤도 우주 비행 | 벡터 런치 | 성공 |
| B0.002 | 2017년 8월 2일 16:15 | Vector-R | 스페이스포트 캠든 | 준궤도 우주 비행 | [https://astrodigital.com/ Astro Digital] | 성공 |
벡터는 연간 100기의 발사체 발사를 목표로 했다.[9] 이 엔진은 NASA의 과학 기술 및 미션 이사국(STMD) 비행 기회 프로그램의 도움을 받아 설계된 3D 프린팅 엔진 인젝터를 사용했다. 이를 통해 인젝터를 개별 부품이 아닌 하나의 하드웨어로 제작할 수 있게 되었다.
3. 설계
3. 1. 구조
벡터-R은 1단과 2단으로 구성된 2단 로켓으로, 1단은 직경 1.2m, 2단은 직경 0.635m이다. 두 단 모두 프로필렌/액체 산소 추진제를 사용하며, 로켓의 주요 몸체는 경량 탄소 복합 소재로 제작될 예정이다.[8]
1단은 3개의 LP-1 액체 산소/프로필렌 엔진으로 구동되어 81,000 뉴턴의 추력을 낸다. 2단은 1개의 LP-2 액체 산소/프로필렌 엔진으로 구동되어 4,400 뉴턴의 추력을 낸다.
3. 2. 엔진
벡터-R의 1단은 LP-1 액체 산소/프로필렌 엔진 3개로 구동되며 81,000N의 추력을 낸다. 2단은 LP-2 액체 산소/프로필렌 엔진 1개로 구동되며 4,400N의 추력을 낸다. 이 엔진들은 NASA의 과학 기술 및 미션 이사국(STMD) 비행 기회 프로그램의 도움을 받아 설계된 3D 프린팅 엔진 인젝터를 사용했다. 이를 통해 인젝터를 개별 부품이 아닌 하나의 하드웨어로 제작할 수 있다.
3. 3. 성능
벡터-R은 60kg의 탑재체를 1000km의 태양 동기 궤도로 발사하도록 설계되었으며, 이는 큐브위성 및 기타 소형 위성에 적합하다. 발사 비용은 300만달러 미만으로 계획되었으며, 회사는 이 가격대를 통해 연간 100회 발사를 유치할 수 있기를 희망했다. 고객은 발사 직전에 로켓에 부착할 수 있는 회사가 제공하는 탑재체 페어링에 우주선을 캡슐화하는 것을 선택할 수 있었으며, 큐브위성 디스펜서 장착 또는 단일 페어링 내의 여러 위성 등 여러 가지 구성이 가능했다.
벡터는 초기 발사에 대해 현장 탑재체 통합을 사용했다. 그러나 애리조나 및 캘리포니아 탑재체 시설에서 탑재체를 통합하여 발사 기지로 운송할 수 있을 것으로 예상되었다.
3. 4. 블록 0.1 및 Vector-RE1
초기 두 차례의 준궤도 비행 시험에서는 벡터-R 블록 0.1 프로토타입 모델을 사용했는데, 이 모델은 벡터-R의 전체 크기 알루미늄 동체에 1단 엔진 1기를 장착했다.[10] Vector-RE1은 계획된 변형 모델로, 표준 Vector-R과 동일한 차체를 사용하지만, 전기 추진 방식의 3단 로켓을 포함할 예정이었다.[10]
4. 발사 기지

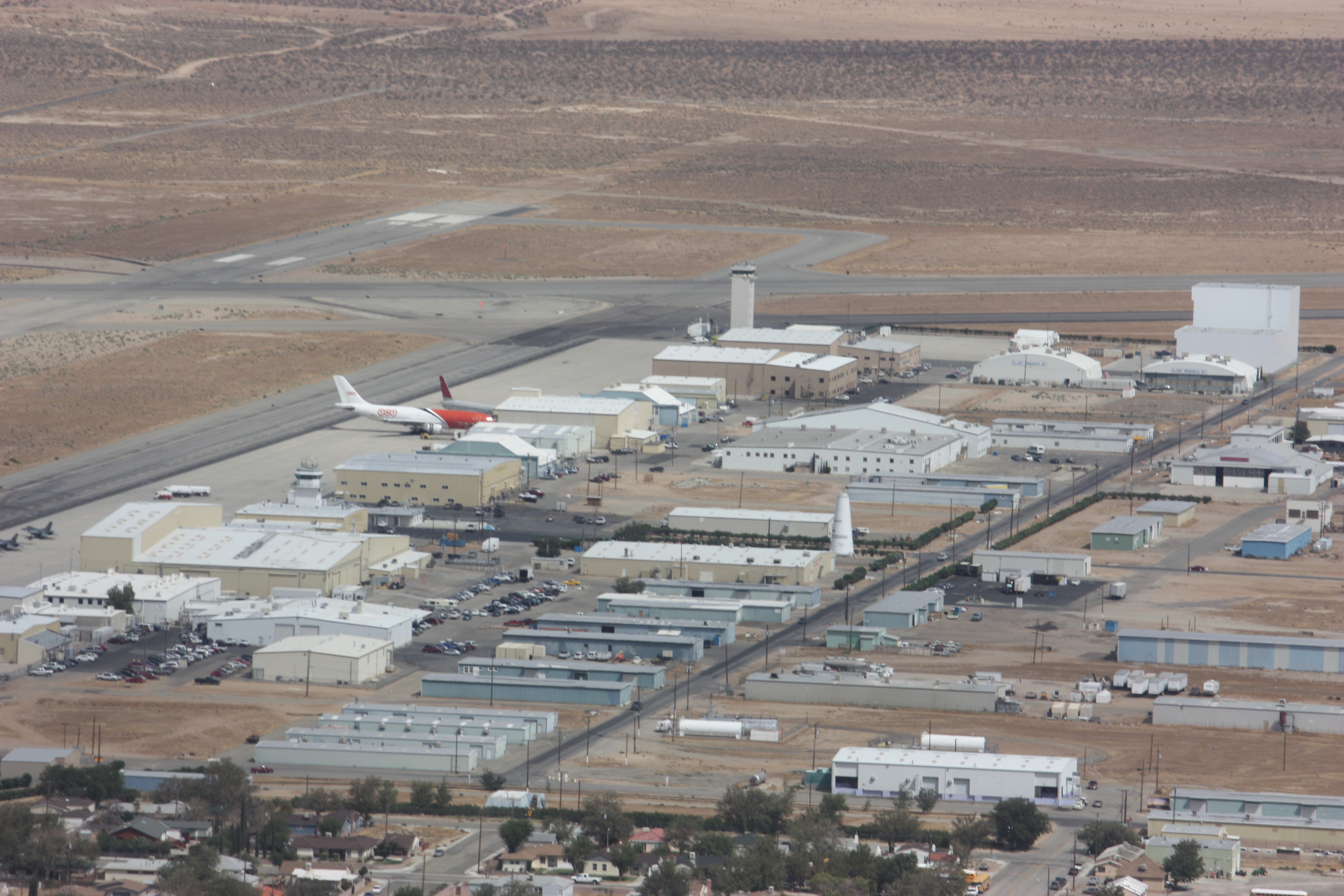

벡터-R은 모하비 우주 및 항공 기지와 스페이스포트 캠던에서 비행 시험을 위해 발사되었다. 각 발사대에서 한 번의 시험 비행을 완료했다. 비행 B0.002는 스페이스포트 캠던에서 이루어진 첫 번째 발사였다.
벡터는 플로리다 LC-46 발사대와 중부 대서양 지역 우주 기지 (MARS) 0B 발사대[11]를 벡터-R 로켓에 사용할 계획이었으며, 첫 번째 완전 발사는 MARS 0B 발사대에서 이루어질 예정이었다.[12] 또한, 미국 내 육지에 위치하거나 바지선에서 로켓을 발사하기 위한 최소한의 인프라 발사대 추가를 검토했다.[2]
2019년 초, 벡터는 코디액 우주 기지 발사 단지에서 첫 궤도 발사를 계획했었다.[13]
5. 발사 기록
| 비행 번호 | 날짜/시간 (UTC) | 로켓 구성 | 발사 기지 | 탑재체 | 궤도 | 고객 | 발사 결과 |
|---|---|---|---|---|---|---|---|
| B0.001 | 2017년 5월 3일 19:00 | Vector-R (P-19H) | 모하비 | 없음 | 준궤도 | 벡터 런치 | 성공 |
| B0.002 | 2017년 8월 2일 16:15 | Vector-R | 캠든 | 두 개의 고객 탑재체 | 준궤도 | 아스트로 디지털 | 성공 |
| 2017년에 수행된 두 번의 시험 비행은 모두 성공하였다.[1] | |||||||
5. 1. 발사 통계
2017년에 2회의 저고도 준궤도 시험 비행이 수행되었다.[1]
5. 2. 예정된 발사 (필요 시)
구성델피-PQ 1[21]
델프트 공과대학교(Delft University of Technology)
