가로세로비 (영상)

3. 텔레비전의 화면비

텔레비전 방송은 초기에는 4:3 비율이 표준이었으나, HDTV 방송이 도입되면서 16:9 비율이 새로운 표준으로 자리 잡았다.^[1]

NTSC 방식 텔레비전의 화면 크기는 4:3이다. 와이드 클리어 비전 방송, 지상 디지털 텔레비전 방송, BS 디지털 방송에서 채용된 고화질 텔레비전 방송의 일본 규격 하이비전의 화면 크기는 16:9로 비스타 사이즈와 거의 같다.

영화는 상영관의 영사기나 스크린을 바꾸면 되지만, 텔레비전이나 비디오 등은 규격 변경이 쉽지 않다. 16:9 영상을 기존 4:3 규격에 맞추기 위해 레터박스나 스크위즈 방식이 사용되었다.

3. 1. 노멀 (4:3)

3. 2. 와이드 (16:9)

3. 3. 레터박스

4. DVD-Video의 화면비

DVD-Video는 텔레비전과 마찬가지로 노멀, 와이드, 레터박스의 세 가지 화면 크기로 영상이 수록되어 있으며,^[1] 텔레비전의 화면 크기 규격에 준거하고 있다. 영상 신호는 출력 대상 텔레비전이 노멀(4:3 화면 비율)인지 와이드(16:9 화면 비율)인지에 따라 출력 정보를 변화시킨다.

16:9 영상은 텔레비전처럼 영상 신호 전달 규격이 4:3 크기를 기준으로 하기 때문에, 기록 방식도 레터박스 방식 또는 스퀴즈 방식으로 이루어지는 경우가 대부분이다. 스퀴즈 신호는 RCA 단자나 S 단자를 사용하지 않으면 출력되지 않으므로, 와이드 텔레비전에 DVD 플레이어를 연결하여 스퀴즈 기록된 DVD를 시청할 때는 이러한 대응 케이블을 사용해야 한다.

5. 스틸 사진의 화면비

스틸 사진(정적인 사진)에서 흔히 사용되는 가로세로비는 다음과 같다.

• 1:1
• 5:4 (1.25:1)
• 4:3 (1.3:1)
• 3:2 (1.5:1)
• 5:3 (1.6:1)
• 16:9 (1.7:1)
• 3:1

많은 디지털 스틸 카메라는 여러 이미지 화면비를 선택할 수 있는 옵션을 제공한다. 일부는 멀티 화면비 센서를 사용하고, 다른 일부는 출력물을 원하는 이미지 화면비에 맞게 자른다.

3:2는 DSLR 카메라에서 사용되는 형식이다. DSLR은 "풀 프레임"(36 mm × 24 mm) 센서와 "APS-C" 센서의 두 가지 형태로 제공된다. "APS-C" 센서는 풀 프레임 센서보다 작지만(25.1 mm × 16.7 mm) 3:2 비율을 유지한다.

DSLR의 이미지 센서가 3:2 비율을 갖는 이유는 DSLR이 기존 35mm SLR 필름에 맞춰 설계되었기 때문이고, 대부분의 디지털 카메라는 당시 컴퓨터 디스플레이(VGA, SVGA, XGA, UXGA는 모두 4:3)에 맞춰 설계되었기 때문이다. HDTV가 등장하면서 16:9 이미지 종횡비를 사용하는 와이드스크린 컴퓨터 모니터가 보편화되었다.

미국에서 일반적인 사진 인화 크기는 (인치) 4×6 (1.5), 5×7 (1.4), 4×5 및 8×10 (1.25), 11×14 (1.27)가 있으며, 대형 포맷 카메라가 이러한 화면비를 사용한다. 중형 포맷 카메라는 센티미터 단위의 명목 크기(6×6, 6×7, 6×9, 6×4.5)로 형식이 지정된다.

사진 슬라이드의 아날로그 프로젝션은 프로젝터와 스크린이 1:1 화면비를 사용하여 가로 및 세로 방향을 동일하게 지원한다. 디지털 프로젝션 기술은 가로 방향 이미지 해상도의 일부만으로 세로 방향 이미지를 지원한다.

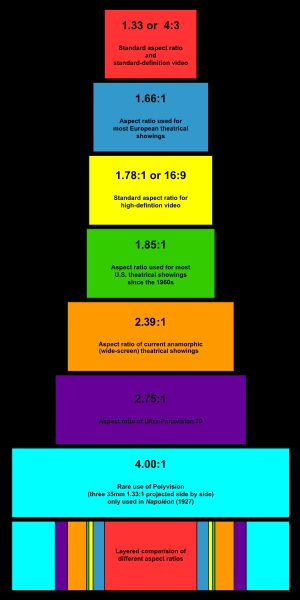

6. 현재 사용되는 화면비

현재 일반적으로 사용되는 화면비는 다음과 같다.

• 1.33:1 (4:3): 영화 촬영기 발명 이후부터 사용된 비율로, 무성 영화 시대 35mm 영화 필름과 텔레비전, 비디오에 사용되었다. MPEG-2 비디오 압축의 표준 비율이기도 하다. 현재는 고화질 텔레비전의 등장으로 사용 빈도가 줄었지만, 일부 태블릿 컴퓨터 (아이패드 시리즈 등)에서는 여전히 사용된다. 일본에서는 NTSC 방식 텔레비전 방송의 화면 크기로 사용되며, 4:3 TV에서 그대로 표시된다. 와이드 TV에서는 좌우에 사이드바를 붙여 표시한다.
• 1.55:1 (14:9): 4:3과 16:9 사이의 타협 형식으로 사용되는 와이드스크린 화면비이다. 16:9로 변환 시 약간의 필러박스가, 4:3으로 변환 시 약간의 레터박싱이 발생한다.
• 1.6:1 (16:10): 2005년부터 2008년까지 LCD 모니터에서 가장 많이 팔린 화면비였으며, 한때 노트북 시장의 90%를 차지하기도 했다. 그러나 2008년 이후 16:9 화면비로 빠르게 대체되어 2012년에는 시장 점유율이 23% 미만으로 떨어졌다.
• 1.77:1 (16:9): HDTV, 비HD 디지털 텔레비전, 아날로그 와이드스크린 텔레비전 PALplus의 국제 표준 형식이다. 일본의 하이비전에서 유래되었으며, 많은 디지털 비디오 카메라의 녹화 형식 및 DVD 표준에서 지원되는 유일한 와이드스크린 화면비이다. DVD-Video에서는 출력 대상 텔레비전의 화면 비율에 따라 출력 정보를 변화시킨다. 16:9 영상은 RCA 단자나 S 단자를 사용하지 않으면 스퀴즈 신호가 출력되지 않아 와이드 텔레비전에서 스퀴즈 기록된 DVD를 시청하려면 대응 케이블이 필요하다.
• 1.85:1: 영화관에서 사용되는 일반적인 화면비 중 하나로, 영화 산업을 TV와 차별화하기 위해 만들어졌다.
• 2.00:1 (18:9): 비토리오 스토라로가 제안한 유니비지엄 포맷의 화면비이다. 1950년대 RKO 슈퍼스코프 형식으로 처음 사용되었으며, 최근 넷플릭스와 아마존 비디오의 일부 작품에서 사용되고 있다. LG G6, LG V30 등 일부 모바일 장치에서 채택하고 있다.
• 2.39:1 (2.40:1): 아나모픽 포맷으로 촬영된 영화의 화면비로, 시네마스코프 사이즈라고도 불린다. 20세기 폭스사의 등록 상표인 "시네마스코프"의 약칭인 "시네스코"라고 불리기도 하며, 비스타비전보다 가로로 긴 화면의 총칭으로도 사용된다. 할리우드 영화 《성의》가 시네마스코프의 첫 작품이며, 일본에서는 1956년 신토호가 처음 채용했다. 애너모픽 렌즈를 사용하여 좌우를 압축하여 필름에 기록하고, 상영 시에는 좌우를 복원한다. 초기에는 2.66:1, 2.55:1 등의 가로세로비가 사용되었으나, 이후 광학 사운드트랙이 추가되면서 2.35:1로 변경되었다.
• 3.6:1 (36:10): 2016년 아이맥스에서 발표한 울트라 와이드스크린 3.6 포맷이다. 1년 뒤 삼성과 필립스는 32:9 비율의 슈퍼 울트라와이드 디스플레이를 발표했지만, 널리 퍼지지 못했다.

6. 1. 1:1

6. 2. 4:3 (1.33:1)

6. 3. 14:9 (1.55:1)

6. 4. 16:10 (1.6:1)

6. 5. 16:9 (1.77:1)

6. 6. 1.85:1

6. 7. 2.00:1 (18:9)

6. 8. 2.40:1 (2.39:1)

6. 9. 3.6:1 (36:10)

7. 화면의 가로, 세로, 면적을 구하는 공식

화면의 사양은 대각선의 길이를 통해 구하는 것이 보통이다. 다음의 공식은 높이(''h''), 너비(''w''), 면적(''A'')을 구하기 위해 사용할 수 있으며 여기에서 ''r''은 비율(분수로 나타냄), ''d''는 대각선 길이이다.

:$h=\backslash frac\{d\}\{\backslash sqrt\{r^2+1\}\}\; \backslash qquad\; l=\backslash frac\{d\}\{\backslash sqrt\{\backslash frac\{1\}\{r^2\}+1\}\}\; \backslash qquad\; A=\backslash frac\{d^2\}\{r+\backslash frac\{1\}\{r\}\}$

화면 사양은 대각선 길이로 주어지는 경우가 많다. 다음 공식은 높이(''h''), 너비(''w''), 면적(''A'')을 구하는 데 사용될 수 있으며, 여기서 ''r''은 비율을 나타내고, ''x'' 대 ''y''의 분수로 표기되며, ''d''는 대각선 길이를 나타낸다.

:$r\; =\; \backslash frac\{x\}\{y\}$

:$h\; =\; \backslash frac\{d\}\{\backslash sqrt\{r^2+1\}\}\; =\; \backslash frac\{y\; \backslash times\; d\}\{\backslash sqrt\{x^2+y^2\}\}$

:$w\; =\; \backslash frac\{r\backslash times\; d\}\{\backslash sqrt\{r^2+1\}\}\; =\; \backslash frac\{x\; \backslash times\; d\}\{\backslash sqrt\{x^2+y^2\}\}$

:$A\; =\; \backslash frac\{r\backslash times\; d^2\}\{\{r^2\}+1\}\; \backslash quad=\; \backslash frac\{x\; \backslash times\; y\; \backslash times\; d^2\}\{x^2+y^2\}$
