1. 개요
노즐은 가스나 유체의 흐름을 제어하여 운동 에너지를 증가시키고 압력을 감소시키는 장치이다. 일반적인 노즐, 고속 노즐, 특수 노즐로 분류되며, 가스레인지, 기화기, 분수, 로켓 엔진 등 다양한 분야에서 활용된다. 고속 노즐은 유체의 속도를 가속하며, 수렴형, 발산형, 수렴-발산형(라발 노즐)이 있다. 특히 수렴-발산 노즐은 초음속 비행이나 로켓 엔진에서 높은 추력을 얻기 위해 사용된다. 특수 노즐로는 자기 노즐, 분무 노즐, 진공 청소기 노즐, 압출 성형 노즐, 분리 노즐 등이 있으며, 각기 다른 목적으로 사용된다.
더 읽어볼만한 페이지
- 기계 부속품 - 밸브
밸브는 유체의 흐름을 제어하는 장치로, 다양한 크기와 작동 방식을 가지며, 산업 전반과 일상생활에서 널리 사용된다. - 기계 부속품 - 크랭크축
크랭크축은 내연 기관에서 피스톤의 왕복 운동을 회전 운동으로 바꾸는 핵심 부품으로, 메인 저널, 크랭크 핀, 크랭크 암, 균형추 등으로 구성되어 엔진 성능과 효율에 중요한 역할을 하며, 자동차, 선박, 항공기 등 다양한 기계 장치에 사용된다. - 로켓 엔진 - 터보펌프
터보펌프는 로켓 엔진에서 연료와 산화제를 연소실로 고압 공급하는 펌프로, 작동 방식에 따라 원심식과 축류식으로 나뉘며 효율적인 설계가 중요하다. - 로켓 엔진 - 추력기
추력기는 추진력을 발생시켜 물체를 움직이는 장치로, 우주선의 자세 제어 및 궤도 조정에 사용되는 로켓 엔진 형태의 스러스터와 선박 추진에 사용되는 다양한 형태의 스러스터를 포함하며, 우주선용은 장기간 안정적인 작동이 중요하고 선박용은 기동성 향상에 기여하며, 별을 이동시키는 가상적인 메가스케일 추진 장치도 존재한다. - 유체역학 - 양력
양력은 유체 속에서 물체가 받는 수직 방향의 힘이며, 받음각, 익형, 공기 밀도 등에 따라 달라지며 항공기 날개, 헬리콥터, 선박 프로펠러 등에서 활용된다. - 유체역학 - 무인 항공기
무인 항공기는 조종사 없이 자율 또는 원격 조종으로 비행하는 동력 비행체로, 다양한 기준으로 분류되어 군사 및 민간용으로 활용되지만 안전 및 보안 위협, 사이버 공격, 악의적 사용 가능성 등의 문제점도 존재한다.
| 노즐 | |
|---|---|
| 노즐 | |
 | |
| 개요 | |
| 정의 | 유체의 흐름 방향을 조절하는 장치 |
| 종류 | 분사 노즐 스프레이 노즐 연료 분사 노즐 기타 특수 목적 노즐 |
| 작동 원리 | 유체의 압력 에너지를 속도 에너지로 변환하여 분사 |
| 활용 분야 | 농업: 살수 장치 산업: 세척, 냉각, 코팅 엔진: 연료 분사 소방: 소화 장비 가정: 샤워기, 수도꼭지 |
| 상세 정보 | |
| 재료 | 금속, 플라스틱, 세라믹 등 사용 목적에 따라 다양함 |
| 설계 요소 | 노즐 직경 노즐 모양 유량 압력 |
| 유지 보수 | 정기적인 세척 및 교체 필요 |
2. 노즐의 종류
노즐은 그 사용 목적과 작동 환경, 분사하는 유체의 종류 등에 따라 매우 다양한 형태로 개발되어 사용된다. 크게 일상생활에서 흔히 볼 수 있는 일반적인 노즐, 로켓이나 제트 엔진처럼 고속의 흐름을 만드는 고속 노즐, 그리고 특수한 기능을 수행하는 특수 노즐로 나눌 수 있다.
일반적인 노즐에는 가스레인지의 가스 제트나 분수의 층류 제트 등이 포함된다. 고속 노즐은 유체의 운동 에너지를 극대화하여 추력을 얻는 데 중점을 두며, 아음속 및 초음속 흐름을 제어하기 위해 수렴 노즐, 발산 노즐, 수렴-발산 노즐 등의 형태를 가진다. 특수 노즐에는 자기장을 이용해 플라즈마를 제어하는 자기 노즐, 액체를 미세하게 뿌리는 분무 노즐, 물질을 분리하는 분리 노즐, 진공 청소기에 쓰이는 진공 노즐, 압출 성형에 사용되는 성형 노즐 등이 있다. 각 노즐은 특정 분야의 요구 사항에 맞춰 설계되며, 다양한 산업과 과학 기술 발전에 기여하고 있다.
2. 1. 일반적인 노즐
'''가스 제트''', '''유체 제트''', 또는 '''수력 제트'''는 가스 또는 유체를 주변 매체로 일관된 흐름으로 분사하도록 설계된 노즐이다.- '''가스 제트''': 주로 가스레인지, 오븐, 또는 바비큐 그릴에서 발견된다. 전등이 개발되기 전에는 가스등에도 흔히 사용되었다.
- '''유체 제트''': 기화기에서 매끄러운 보정된 오리피스를 사용하여 엔진으로의 가솔린 흐름을 조절하거나, 자쿠지 또는 스파에서 물의 흐름을 만드는 데 사용된다.
- '''층류 제트''': 압력과 흐름을 부드럽게 해주는 장치를 포함하는 물 제트로, 층류를 제공한다. 이는 분수에서 더 나은 시각적 효과를 내는 데 사용된다.
- '''폼 제트''': 가스나 유체 대신 폼을 분사하는 노즐이다.
2. 2. 고속 노즐
노즐의 주요 목표는 흐르는 유체의 운동 에너지를 증가시키는 것이며, 이 과정에서 유체의 압력과 내부 에너지는 감소한다. 노즐은 크게 형태에 따라 다음과 같이 나눌 수 있다.
- 수렴 노즐 (Convergent Nozzle): 유체가 흐르는 방향으로 단면적이 점차 좁아지는 형태의 노즐이다. 이 노즐은 아음속 유체를 가속시키는 역할을 한다. 노즐 입구와 출구의 압력 비율(노즐 압력비)이 충분히 높으면, 유체는 노즐의 가장 좁은 부분인 '목(throat)'에서 음속에 도달하게 된다. 이 상태를 초킹 유동(Choked Flow)이라고 한다. 초킹 상태가 되면 압력비를 더 높여도 노즐 목에서의 마하 수는 1을 넘지 못한다. 유체는 노즐을 빠져나온 후 자유롭게 팽창하며 초음속으로 가속될 수 있다. 비교적 단순한 구조로, 아음속 제트 엔진과 같이 초음속의 배기 속도가 필요하지 않은 경우에 주로 사용된다.
- 발산 노즐 (Divergent Nozzle): 유체가 흐르는 방향으로 단면적이 점차 넓어지는 형태의 노즐이다. 이 노즐은 아음속 유체의 속도를 감소시키지만, 반대로 음속 또는 초음속 유체의 속도는 더욱 증가시키는 역할을 한다.
- 수렴-발산 노즐 (Convergent-Divergent Nozzle, CD 노즐 또는 라발 노즐): 수렴 노즐과 발산 노즐이 결합된 형태로, 수렴부에서 아음속 유체를 가속시켜 노즐 목에서 음속에 도달하게 한 뒤, 이어지는 발산부에서 유체를 초음속으로 더욱 가속시킨다. 이 방식은 수렴 노즐만 사용하여 노즐 외부에서 초음속으로 팽창시키는 것보다 훨씬 효율적으로 초음속 흐름을 만들 수 있다. 또한, 발산부의 모양은 배출되는 가스가 최대한 뒤쪽으로 향하도록 유도하여 추력 손실을 줄이는 역할도 한다.
음속은 기체의 온도에 따라 변하는데, 절대 온도의 제곱근에 비례하여 온도가 높을수록 음속이 빨라진다. 따라서 뜨거운 가스의 경우 마하 1은 매우 빠른 속도가 될 수 있다. 이러한 특성은 극초음속 비행이나 로켓 기술에서 중요한 요소로 고려되며, 추진제의 혼합 비율을 조절하여 가스 온도를 높임으로써 음속 자체를 증가시키기도 한다.
수렴-발산 노즐은 높은 추력이 필요한 경우에 주로 사용된다. 예를 들어, 초음속 항공기(전투기, SST 등)의 제트 엔진은 높은 노즐 압력비를 가지며, 배기 가스를 초음속으로 가속하기 위해 수렴-발산 노즐을 사용한다. 로켓 엔진 역시 최대 추력과 높은 분사 속도를 얻기 위해 고압력비의 수렴-발산 노즐을 필수적으로 사용한다. 다만, 대기권 내에서 작동하는 로켓의 경우, 외부 대기압의 영향으로 노즐의 팽창비(출구 면적과 목 면적의 비율)를 무한정 크게 설계하기는 어렵다.
2. 3. 특수 노즐
자기 노즐자기장을 이용하여 플라즈마의 흐름을 제어하는 노즐이다. 고체로 만들어진 벽 대신 자기장을 사용하는 것이 특징이다.[1][2] 플라즈마는 전체적으로는 전기적 중성을 띠지만, 미시적으로는 전리된 이온이나 자유 전자와 같은 하전 입자들이 불규칙하게 움직이는 상태이다. 자기 노즐은 이러한 플라즈마에 자기장을 가하여 로렌츠 힘을 통해 하전 입자의 흐름을 정렬시키고, 자기장의 변화를 통해 흐름의 방향을 제어하는 원리로 작동한다.[2] 이러한 기술은 VASIMR과 같은 일부 우주 추진 방식이나 핵융합로, 핵융합 로켓의 제어 등에 활용하기 위한 연구가 진행되고 있다.[1][2] 한국에서도 핵융합 에너지 개발과 관련하여 자기 노즐 기술에 대한 연구가 이루어지고 있다.분무 노즐액체를 매우 미세한 입자로 분사하는 노즐이다. 다양한 종류와 용도가 있다.
- '''분무 노즐''': 스프레이 페인팅, 향수 분사, 내연 기관의 기화기, 데오드란트나 땀억제제 분사 등 넓은 범위에서 사용된다.
- '''공기 흡입 노즐''': 원뿔 모양의 구멍을 통해 물 기반의 소방용 폼(CAFS/AFFF/FFFP) 스트림에 공기를 주입하여 거품을 풍성하게 만드는 역할을 한다. 주로 폼 소화기나 폼 호스라인에서 찾아볼 수 있다.
- '''와류 노즐''': 액체를 노즐 측면(접선 방향)으로 주입하면, 액체가 중심부를 향해 나선형으로 흐르다가 중앙의 구멍을 통해 빠져나간다. 이 과정에서 발생하는 소용돌이 때문에 분무가 원뿔 형태로 퍼져나가게 된다.
분리 노즐

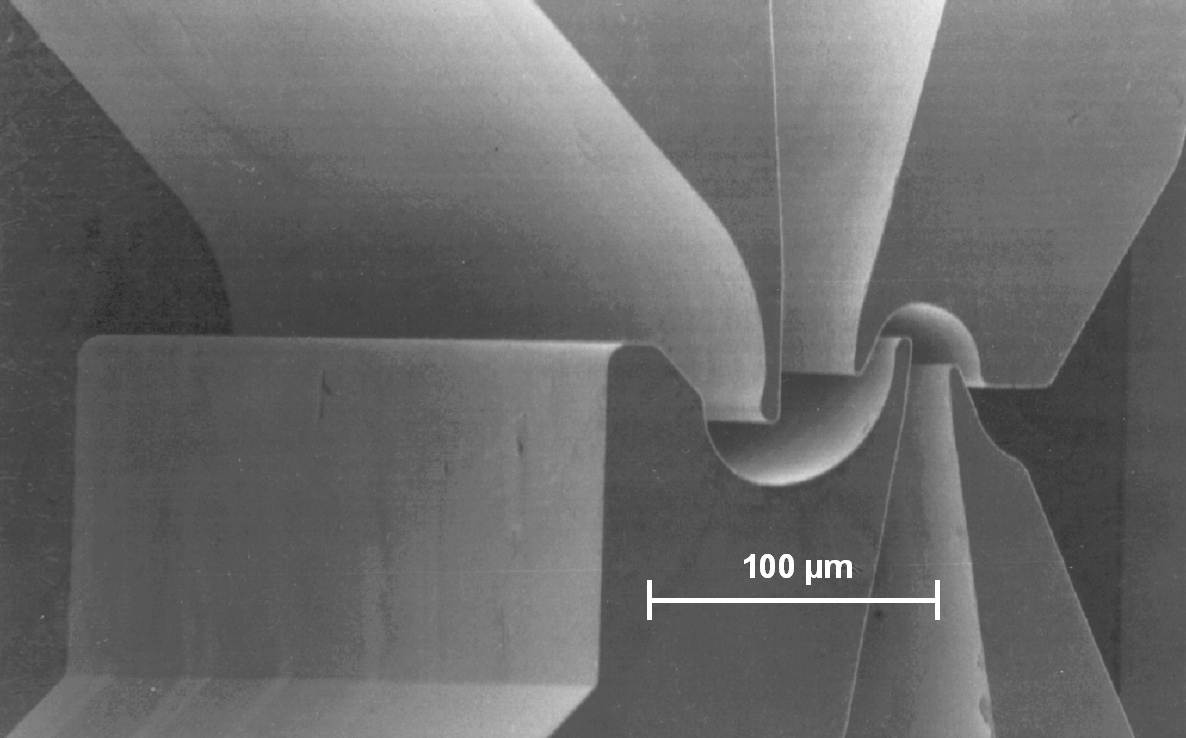

기체 상태로 만든 서로 다른 질량을 가진 물질을 분리하는 데 사용되는 노즐이다. 원심력을 이용하여 질량 차이에 따라 물질을 분리하는 원리를 이용한다. 분리 노즐은 제작 시 높은 정밀도가 요구되며, 작동 중에도 압력과 온도를 정밀하게 관리해야 한다. 또한, 기체에 포함된 미세 입자에 의해 노즐이 마모되면 분리 효율이 떨어지기 때문에 정기적인 교체가 필요하다. 분리 효율과 순도를 높이기 위해 여러 개의 분리 노즐을 캐스케이드 방식으로 연결하여 사용하기도 한다. 대표적인 예로 우라늄 농축 과정에서 동위원소 분리에 사용된다. 한국은 핵연료 주기의 자립을 위해 노력하고 있으며, 이러한 분리 노즐 기술 확보는 중요한 과제 중 하나이다.
진공 노즐진공 청소기에 사용되는 노즐로, 먼지나 이물질을 흡입하는 역할을 한다. 용도에 따라 다양한 모양으로 제작된다.
성형 노즐압출 성형과 같이 특정 단면 모양을 가진 제품을 연속적으로 생산할 때 사용되는 노즐이다. 금속, 플라스틱 등 다양한 재료를 원하는 형태로 뽑아내는 데 쓰이며, 일반적으로 다이라고 불린다.
3. 노즐의 활용
'''추진'''
노즐은 제트 엔진이나 로켓 엔진에서 연소 가스를 고속으로 분출시켜 추력을 얻는 데 핵심적인 역할을 한다. 엔진 내부에서 연료 연소로 생성된 뜨거운 고압 가스는 추진 노즐을 통과하면서 속도가 빨라져 엔진을 앞으로 밀어내는 힘을 만든다.[2]
추력을 효과적으로 얻으려면 배기 가스의 속도가 항공기나 로켓의 비행 속도보다 빨라야 한다. 하지만 두 속도의 차이가 너무 크면 연료 효율이 떨어지게 된다(추진 효율 저하). 따라서 비행 속도에 맞춰 적절한 노즐 설계를 사용한다.
- '''아음속 비행:''' 일반적인 여객기와 같이 음속보다 느리게 비행하는 항공기의 제트 엔진에는 주로 '''수렴 노즐'''이 사용된다. 이 노즐은 통로가 뒤로 갈수록 좁아지는 형태로, 배기 가스를 음속에 가까운 속도로 가속시킨다.
- '''초음속 비행:''' 전투기나 콩코드 같은 초음속 여객기(SST)는 음속보다 빠르게 비행해야 하므로 더 높은 배기 속도가 필요하다. 이를 위해 '''수렴-발산 노즐'''(라발 노즐)을 사용한다. 이 노즐은 앞부분은 좁아지고(수렴부) 뒷부분은 넓어지는(발산부) 형태로, 가스를 초음속으로 가속시킬 수 있다. 수렴부에서 가스 흐름이 음속에 도달(초킹 유동)하고, 이어지는 발산부에서 초음속으로 더욱 가속된다. 무게와 비용이 증가하지만 초음속 비행에는 필수적이다.

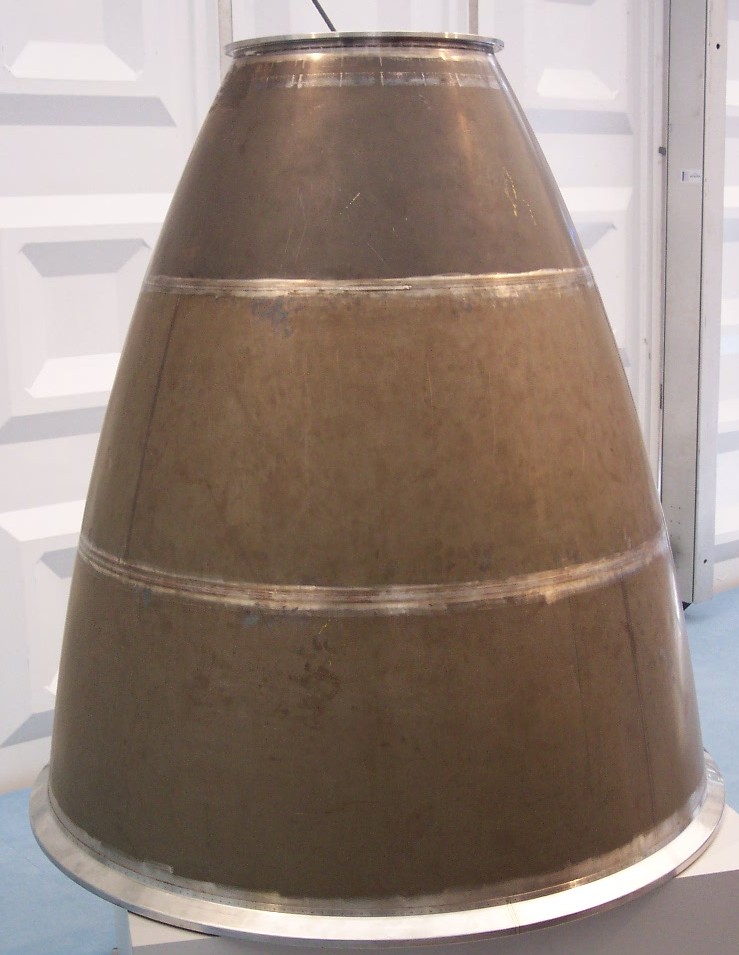

- '''로켓 엔진:''' 로켓 엔진은 우주 공간과 같이 공기가 없는 환경에서도 작동해야 하므로, 산화제를 포함한 모든 추진제를 싣고 가야 한다. 따라서 매우 높은 추력과 배기 속도를 내는 것이 중요하다. 이를 위해 매우 큰 면적비(출구 면적/목 면적)와 높은 압력비를 갖는 수렴-발산 노즐을 사용하여 가스 팽창을 극대화한다. 대기권 내에서는 대기압의 영향으로 노즐의 팽창비를 무한정 크게 할 수는 없다.
'''산업 응용'''
노즐은 추진 외에도 다양한 산업 분야에서 활용된다. 대표적인 예로 물질 분리가 있다.
- '''분리 노즐:''' 기체 상태로 만든 혼합물에서 질량이 다른 물질을 분리하는 데 사용된다. 노즐을 통과하는 기체에 원심력을 가해 질량 차이에 따라 물질을 분리하는 원리이다. 우라늄 농축 과정에서 동위원소를 분리하는 데 사용된 예가 있다. 분리 노즐은 매우 정밀하게 제작되어야 하며, 작동 중 압력과 온도를 엄격하게 관리해야 한다. 또한 기체 속 미립자에 의해 노즐이 마모되면 분리 효율이 떨어지므로 주기적인 교체가 필요하다. 분리 효율을 높이기 위해 여러 개의 노즐을 직렬로 연결하는 캐스케이드 방식을 사용하기도 한다.

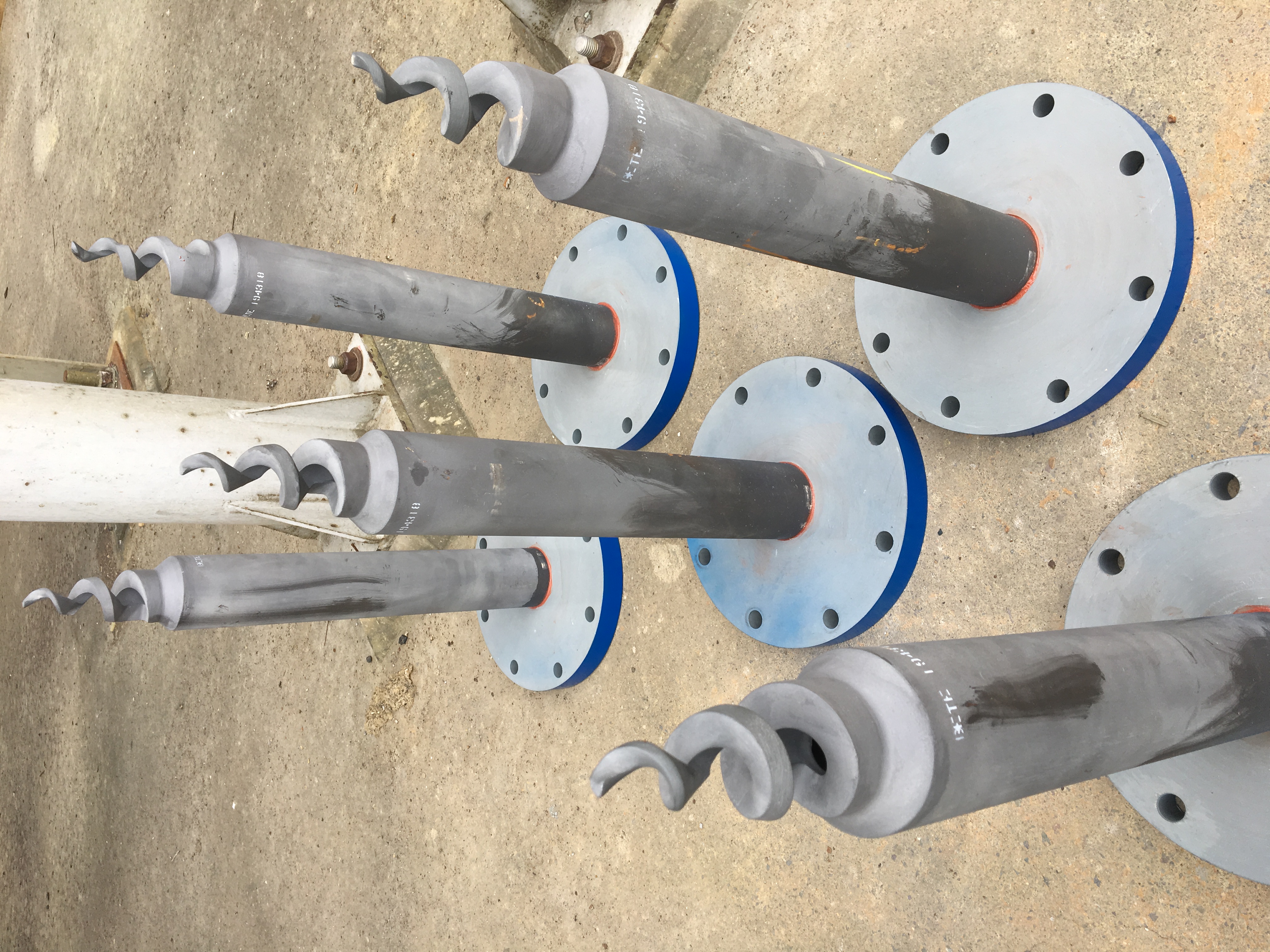

- '''기타 산업용 노즐:''' 스크러버와 같은 환경 설비나 다양한 산업 공정에서 특정 형태로 액체나 기체를 분사하기 위해 여러 종류의 노즐이 사용된다. 예를 들어, 스크러버에서는 나선형 노즐 등을 사용하여 세정액을 넓게 분사함으로써 배출 가스 내 유해 물질을 효과적으로 제거한다.
