단파 수신기
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
단파 수신기는 제1차 세계 대전 이전부터 아마추어 무선 통신가들이 사용했으며, 1920년대 중반 주파수 변환기를 통해 일반 대중에게 소개되었다. 초기에는 재생 회로 방식이 사용되었으나, 슈퍼헤테로다인 수신기 회로가 등장하면서 성능이 향상되었고, 휴대용 모델도 출시되었다. 단파 수신기는 주파수 동조 방식, 크기 및 용도, 수신 신호 처리 방식에 따라 분류되며, 다양한 기능과 특징을 갖추고 있다. 현대에는 소프트웨어 정의 라디오(SDR) 기술이 널리 사용되고 있으며, 텍선, 산진, 소니 등 여러 제조업체에서 단파 수신기를 생산했다.
단파 수신기는 제1차 세계 대전 이전부터 아마추어 무선 통신사와 실험가들이 직접 제작해 사용하면서 시작되었다.[1][2] 일반 대중에게 단파 라디오 방송이 처음 소개된 것은 1920년대 중반, 기존 중파 라디오에 부착하는 단파 주파수 변환기를 통해서였다. 하지만 이 변환기들은 성능이 만족스럽지 못했고, 곧 전용 단파 수신기가 시장에 등장하게 되었다. 초기에는 내셔널 라디오 컴퍼니(National Radio Company)의 SW-2 "Thrill box"나 파일럿 라디오(Pilot Radio)의 "Super Wasp"와 같은 재생 회로 방식의 수신기가 있었으나,[3] 1920년대 후반부터 슈퍼헤테로다인 방식이 도입되기 시작했다.[4][3]
단파 수신기는 사용 목적, 크기, 기술적 특징 등 여러 기준에 따라 다양하게 분류할 수 있다.
2. 역사
1931년 해머런드(Hammarlund)가 최초의 상용 슈퍼헤테로다인 수신기 "Comet Pro"를 출시한 이후,[5] 핼리크래프터스(Hallicrafters)의 "Super Skyrider" 등[3] 여러 모델이 등장하며 슈퍼헤테로다인 방식은 빠르게 기존 기술을 대체하고 표준으로 자리 잡았다. RCA, 제니스(Zenith), 필코(Philco) 등 주요 제조사들은 중파와 단파를 모두 수신하는 라디오를 생산했으며, 1936년경에는 대부분의 라디오가 단파 수신 기능을 갖추게 되었다.[3]
제2차 세계 대전 중인 1942년에는 제니스가 초기 휴대용 단파 수신기인 Trans-Oceanic 'Clipper'를 출시했다.[7][8] 초기 수신기는 진공관을 사용했지만, 1950년대 트랜지스터 기술이 등장하면서 고체 전자공학 기반의 휴대성이 좋고 성능이 개선된 수신기들이 개발되었다. 매그나복스(Magnavox) AW-100, 제니스 Trans-Oceanic Royal 1000 등이 대표적이다.[9][10][11][12][13]
이후 기술은 계속 발전하여, 아날로그 튜너의 부정확성을 없앤 직접 디지털 튜닝, 주파수 안정성을 높인 고체 부품, 음질과 수신 안정성을 개선한 동기 검파, 그리고 집적 회로(IC)를 통한 소형화 등이 이루어지면서 현대적인 고성능 단파 수신기가 등장하게 되었다.[14]
2. 1. 초기 역사
제1차 세계 대전 이전부터 아마추어 무선 통신사나 무선 실험가들은 직접 제작한 단파 수신기를 사용했다.[1][2] 그러나 일반 대중이 단파 라디오 방송을 처음 접한 것은 1920년대 중반, 기존의 중파 방송 수신기(Broadcast band radio set)에 부속품으로 판매되던 단파 주파수 변환기를 통해서였다. 이러한 변환기는 성능이 만족스럽지 못했기 때문에, 곧 전용 단파 수신기 세트가 시장에 등장하기 시작했다.
1927년, 내셔널 라디오 컴퍼니(National Radio Company)는 SW-2 "Thrill box"라는 단파 재생 회로 수신기를 출시했으며, 이후 성능이 개선된 SW-3과 같은 모델들을 선보였다. 파일럿 라디오(Pilot Radio)의 "Super Wasp" 재생 수신기 라인 역시 초기의 주목할 만한 단파 수신기였다.[3]
1920년대 후반, E.H. 스콧 라디오 연구소(E.H. Scott Radio Laboratories)는 슈퍼헤테로다인 방식의 "World's Record" 단파 수신기 키트를 판매했다.[4][3] 1931년에는 해머런드(Hammarlund)가 최초의 완제품 상용 단파 슈퍼헤테로다인 수신기인 "Comet Pro"를 출시했다.[5] 이어서 핼리크래프터스(Hallicrafters)는 1935년에 30 MHz까지의 방송 대역을 수신할 수 있는 슈퍼헤테로다인 단파 수신기 "Super Skyrider"를 포함한 여러 모델을 출시했다.[3] 1936년에는 해머런드가 "Super-Pro" 슈퍼헤테로다인 단파 수신기를 선보였다.[6]
슈퍼헤테로다인 회로는 빠르게 기존 수신기 설계를 대체하며 주류 기술로 자리 잡았다. RCA, 제니스(Zenith), 필코(Philco), 에머슨(Emerson), 스트롬버그-칼슨(Stromberg-Carlson)과 같은 주요 라디오 제조업체들은 중파와 단파 대역을 모두 수신하는 테이블형 또는 콘솔형 "전파(all wave)" 수신기를 소비자에게 판매하기 시작했다. 1936년경에는 콘솔형 라디오의 100%, 테이블형 라디오의 65%가 단파 방송 수신 기능을 갖춘 것으로 추정된다.[3]
휴대용 단파 수신기의 개발도 이루어졌다. 제니스는 1939년부터 1941년 사이에 여러 시제품을 개발한 후, 1942년에 초기 휴대용 단파 수신기 중 하나인 모델 7G605 Trans-Oceanic 'Clipper'를 출시하여 소비자에게 판매했다.[7][8]
초기 단파 수신기는 주로 진공관을 사용했으나, 1950년대부터 고체 전자공학(Solid-state electronics) 회로 설계가 등장했다. 매그나복스(Magnavox) 모델 AW-100(1957년 출시)은 제니스의 Trans-Oceanic Royal 1000(1957)[10][11][12] 및 Trans-World Portable T-9 Code 126(1958)[13]과 더불어 최초의 상업용 완전 트랜지스터 단파 라디오 수신기 중 하나로 꼽힌다.[9]
단파 수신기는 기술 발전에 따라 여러 개선이 이루어졌다. 직접 디지털 튜닝은 아날로그 전자공학 튜너의 부정확성을 제거했고, 고체 부품은 주파수 표류(frequency drift) 현상을 최소화했다. 동기 검파(Synchronous detection) 기술은 오디오 음질과 수신 안정성을 향상시켰다. 부품 소형화와 집적 회로(IC)의 발달은 만족스러운 감도를 가지면서도 크기가 작은 휴대용 단파 수신기 제작을 가능하게 했다.[14]
2. 2. 슈퍼헤테로다인 시대
E.H. 스콧 라디오 연구소(E.H. Scott Radio Laboratories)는 1920년대 후반에 슈퍼헤테로다인 방식의 "World's Record" 단파 수신기 키트를 제공하며 슈퍼헤테로다인 기술의 가능성을 보여주었다.[4][3] 본격적인 상용화는 1931년 해머런드(Hammarlund)가 최초의 완제품 상용 단파 슈퍼헤테로다인 수신기인 "Comet Pro"를 출시하면서 시작되었다.[5]
이후 슈퍼헤테로다인 방식은 단파 수신기 설계의 주류로 자리 잡았다. 1935년에는 핼리크래프터스(Hallicrafters)가 30 MHz까지의 방송 대역을 수신할 수 있는 여러 모델의 슈퍼헤테로다인 단파 수신기인 "Super Skyrider"를 출시했다.[3] 1936년에는 해머런드가 성능을 더욱 개선한 "Super-Pro" 슈퍼헤테로다인 단파 수신기를 선보였다.[6]
슈퍼헤테로다인 회로의 우수성이 입증되면서, 이 방식은 이전의 모든 수신기 설계를 빠르게 대체했다. RCA, 제니스(Zenith), 필코(Philco), 에머슨(Emerson), 스트롬버그-칼슨(Stromberg-Carlson)과 같은 주요 라디오 제조업체들은 중파 방송과 단파 방송을 모두 수신할 수 있는 테이블형 또는 콘솔형 모델의 "전파(all wave)" 수신기를 소비자들에게 제공하기 시작했다. 1936년에는 콘솔형 라디오의 100%, 테이블형 라디오의 65%가 단파 방송 수신 기능을 갖춘 것으로 추정될 정도로 단파 수신 기능이 일반화되었다.[3]
2. 3. 휴대용 수신기의 등장
1939년부터 1941년 사이에 여러 프로토타입을 개발한 후, 제니스(Zenith)는 1942년에 소비자에게 판매된 초기 휴대용 단파 수신기인 모델 7G605 Trans-Oceanic 'Clipper'를 출시했다.[7][8] 단파 수신기 설계는 전통적으로 진공관을 사용했지만, 1950년대에 고체 전자공학 회로 설계가 등장하기 시작했다. 매그나복스(Magnavox) 모델 AW-100은 1957년에 출시되었으며, 트랜스-오셔닉 로열 1000(1957)[10][11][12] 및 트랜스-월드 포터블 T-9 코드 126(1958)[13]과 함께 최초의 상업용 완전 트랜지스터 단파 라디오 수신기 중 하나였다.[9]
2. 4. 현대의 발전
단파 수신기는 기술 발전에 따라 초기 모델보다 여러 면에서 개선되었다. 직접 디지털 튜닝 기술은 아날로그 튜너의 부정확성을 없애고 정확한 주파수 선택을 가능하게 했다. 트랜지스터와 같은 고체 부품의 사용은 주파수가 불안정하게 변하는 현상(주파수 드리프트)을 크게 줄였다. 동기 검파 기술은 수신된 음성 신호의 음질과 안정성을 높였다. 또한 부품 소형화와 집적 회로(IC) 기술 덕분에 충분한 수신 감도를 가지면서도 크기가 작은 휴대용 단파 수신기를 만들 수 있게 되었다.[14]
3. 종류
주요 분류 기준으로는 주파수를 맞추는 방식인 주파수 동조 방식 (다이얼 튜닝식, 신시사이저식), 수신기의 크기 및 용도 (휴대용 포터블, 탁상형, 전문 통신용, PC 장착형), 내부 회로 설계 방식인 중간 주파수 전환 횟수 (싱글/듀얼/다중 컨버전, 직접변환) 및 수신 신호 처리 방식 (재래식, DSP) 등이 있다.
일반적으로 휴대용으로 제작되어 국제 방송 청취에 주로 사용되는 수신기를 '월드 라디오' 또는 '월드 밴드' 수신기라고 부르며[15], 아마추어 무선이나 전문적인 용도로 사용되는 고성능 탁상형 수신기는 '통신형 수신기'로 불린다.[16]
가격대에 따라서도 기능과 성능에 차이가 나타나는 경향이 있다. 고가 기종은 1,711kHz부터 29,999kHz까지의 넓은 단파 전 영역을 수신할 수 있는 경우가 많고, Single-Side Band|단측파대영어 (SSB) 모드 수신, 수신 필터 대역폭 설정, 동기 검파 등 고급 기능을 지원하기도 한다. 반면, 중급형이나 보급형 기기는 정규 방송 대역(예: 2,300kHz~26,100kHz) 위주로 수신 범위가 제한적인 경우가 있다.
단파 신호의 특성상 안정적인 수신을 위해서는 일반적인 중파, 장파, FM 방송용 라디오보다 높은 감도, 선택도, 다이내믹 레인지, 주파수 안정도가 요구된다. 대부분의 단파 수신기는 슈퍼헤테로다인 수신기 방식을 기반으로 설계되며, 최근에는 소프트웨어 정의 라디오(SDR) 기술을 활용하여 디지털 신호 처리로 수신 성능을 높인 기기들도 등장하고 있다.
3. 1. 크기 및 용도에 따른 분류
단파수신기는 크기와 용도에 따라 다음과 같이 분류된다.
휴대가 가능한 수신기로, 보통 사람들이 인식하는 '단파라디오'는 이 형태이다. 카세트 사이즈의 작은 것부터 영영사전 크기의 큰 것까지 크기가 다양하다. 현대적인 배터리 작동식 휴대용 단파 라디오 수신기는 '''월드 라디오''' 또는 '''월드 밴드''' 수신기로 불리기도 하며, 주로 국제 방송을 수신하려는 사람들을 위해 판매된다. 다양한 크기의 "여행용"에서 더 작은 "포켓 사이즈" 기기까지 제공된다.[15] 많은 취미가들은 내장된 텔레스코픽 안테나를 사용한다.
탁상용으로 고안된 수신기로 크기가 크며, AC 전원, 외부 안테나 단자 등이 있다. 포터블 수신기에 비해 세부적인 기능이 포함되어 있을 가능성이 높다. 통신형 수신기로 알려진 단파 수신기는 일반적으로 아마추어 무선, 상업 및 군사 시설에서 사용되며, 진지한 취미가들이 사용하는 더 큰 탁상형 세트이다. 일반적으로 감도와 선택도를 높이는 기능을 포함한다.[16] 진지한 취미가들은 통신형 수신기와 전선과 절연체로 만들어진 다이폴과 같은, 전기적 잡음원으로부터 멀리 떨어진 실외 안테나를 사용하기도 한다.
업무용 통신기로 분류할 수 있으며, 탁상용 수신기의 일종으로 볼 수 있다. 단순히 단파 수신만을 염두에 둔 것이 아니라, 업무용 통신을 위해 고안되었다.
일반 PC에 장착하는 형태이다. 주로 영어권 국가에서 볼 수 있으며, 대한민국에서는 매우 드문 형태이다. 일부 모델은 DRM(디지털 단파방송)을 수신할 수 있다.
3. 2. 주파수 동조 방식에 따른 분류
단파 수신기는 주파수를 맞추는 방식에 따라 크게 다이얼 튜닝식과 신시사이저식으로 나눌 수 있다.
말 그대로 다이얼을 돌려서 주파수를 맞추는 방식이다. 주로 저가형이나 구형 기종에서 많이 찾아볼 수 있다. 이 방식의 장점은 편리하게 밴드 스캔이 가능하고 소비 전력이 상대적으로 적다는 점이다. 하지만 현재 수신 중인 주파수를 정확히 알 수 없다는 단점이 있다. 최근에 나오는 다이얼 튜닝 방식의 수신기들은 주파수 선택을 더 쉽게 하기 위해, 넓은 단일 밴드 대신 여러 개의 좁은 밴드(SW1, SW2 등)로 나눈 스프레드 방식을 주로 채택한다.
수정( quartz|쿼츠eng )과 반도체를 이용하여 주파수를 동조하는 방식으로, 요즘 나오는 고가 기종은 대부분 이 방식을 사용한다. 때로는 Phase-Locked Loop|위상 고정 루프eng (PLL) 동조 방식 수신기라고도 불린다. 이 방식은 주파수가 액정 화면에 숫자로 표시되어 정확한 수신 주파수를 알 수 있다는 장점이 있다. 또한, 자주 듣는 주파수를 저장해 두는 메모리 기능이 있으며, 일부 기종에서는 키패드의 숫자 버튼을 눌러 원하는 주파수로 바로 이동하는 직접 키 튜닝 기능도 제공한다. 고급 기종의 경우 Single-Side Band|단측파대eng (SSB) 모드 수신, 수신 필터 대역폭 설정, 동기 검파 기능 등을 추가로 지원하기도 한다. 넓은 의미에서는 Digital Signal Processor|디지털 신호 처리 장치eng (DSP) 수신기도 이 방식에 포함될 수 있다. 하지만 다이얼 튜닝 방식에 비해 상대적으로 전력 소모가 많고, 전파 차폐 설계가 미흡할 경우 수신기 내부 잡음이 발생할 수 있다는 단점도 있다.
일부 저가 또는 초저가 중국제 기종에서 볼 수 있는 방식이다. 액정 화면에 주파수 숫자가 표시되기는 하지만, 실제 주파수 동조는 수정이 아닌 일반적인 바리콘( variable capacitor|배리어블 커패시터eng )으로 이루어진다. 따라서 신시사이저 방식의 장점인 주파수 저장 기능이 없으며, 표시되는 주파수와 실제 수신 주파수 사이에 1~5kHz 정도의 오차가 발생할 수 있다.
3. 3. 중간 주파수 전환 횟수에 따른 분류
단파 수신기는 중간 주파수(IF) 전환 횟수에 따라 싱글 컨버전, 듀얼 컨버전, 다중 컨버전 방식으로 나눌 수 있다.3. 4. 수신 신호 처리 방식에 따른 분류
DSP 수신기가 상용화되기 이전의 모든 수신기가 여기에 해당하며, 현재도 상당수 단파라디오는 재래식이다. DSP 수신기에 비해 미약 신호 대처 능력은 뛰어나나 회로가 비교적 복잡하고 필터 처리에 더 많은 기술이 필요하며, 시간이 경과함에 따라 부속품 변형의 영향을 받는다는 단점이 있다.
재래식 수신기와 달리 수신 신호를 디지털로 변환, 처리하는 수신기이다. 감도, 선택도가 뛰어나며 회로 구성이 비교적 간단하다는 장점이 있다. 특히 디지털 필터 기능은 재래식 수신기의 경우 일부 고가의 고급 수신기에서만 구현할 수 있었던 필터 대역폭 설정 기능을 중저가형 기종에서도 구현할 수 있게 해준다. 재래식 수신기에 비해 외부 잡음에 대한 내구성이 뛰어난 편이다. 특히 FM 방송의 경우 이미지 신호 대처 능력이 매우 우수하다. 다만 'Soft Muting' 기능 때문에 미약 신호를 수신할 때나 페이딩이 심할 때 거슬리는 경우가 있으며, 디지털(AD-DA) 변환을 거쳐 중파방송, 단파방송의 경우 특유의 음색 때문에 선호와 비선호가 갈리는 경우가 있다. DSP 수신칩은 미국의 Silicon Labs|실리콘 랩스eng 사가 주로 생산하며, 2009년부터 일반적인 휴대용 단파수신기에 상용화되기 시작했다.
4. 수신기 기능 및 특징
단파 수신용 라디오는 일반적으로 지역 중파, 장파 또는 FM 방송 대역용으로 설계된 라디오보다 더 높은 성능을 요구한다. 이는 단파 신호의 안정적인 수신을 위해 향상된 감도, 선택도, 다이내믹 레인지 및 주파수 안정도가 필요하기 때문이다.[15][16]
현대의 단파 수신기는 크게 배터리로 작동하는 휴대용 '월드 라디오'(또는 '월드 밴드' 수신기)와 아마추어 무선이나 전문적인 용도로 사용되는 고성능의 탁상형 통신형 수신기로 나눌 수 있다. 휴대용 수신기는 주로 국제 방송 청취를 목적으로 하며, 진지한 청취자들은 통신형 수신기와 외부 안테나(예: 다이폴 안테나)를 사용하기도 한다.
단파 수신기의 기본적인 설계 방식은 슈퍼헤테로다인 수신기이다. 최근에는 소프트웨어 정의 라디오(SDR) 기술을 적용하여, 수신기의 필터링, 복조 등 일부 기능을 디지털 신호 처리(DSP)로 대체하는 경우도 늘고 있다. 이러한 수신기들은 아래에서 설명할 다양한 기본 및 전문 기능을 포함하여 사용자의 목적에 맞는 청취 경험을 제공한다.
4. 1. 기본 기능
단파 수신기는 일반적으로 방송사에서 사용하는 진폭 변조(AM) 방식 외에도 연속파(CW)와 단측파대 변조(SSB) 방식의 신호를 수신할 수 있다. 일부 최신 수신기는 디지털 라디오 신호 수신 기능도 지원한다.수신 가능한 주파수 범위는 기기에 따라 다르다. 어떤 수신기는 국제 협약으로 정해진 방송 대역 내에서만 튜닝이 가능하며, 이는 특정 국가의 방송 청취 제한 규정과 관련될 수 있다. 다른 수신기는 전체 단파 주파수 범위를 연속적으로 튜닝할 수 있어, 일반 방송뿐만 아니라 아마추어 무선, 해상 통신, 항공 통신 등 다양한 신호를 청취할 수 있다.
주파수 튜닝 방식 또한 수신기 종류에 따라 다르다. 아날로그 수신기에는 보통 튜너에 밴드 스프레드 기능이 포함되어 있어 인접한 주파수를 정밀하게 조절할 수 있다. 반면, 디지털 디스플레이가 있는 수신기는 원하는 주파수를 직접 입력하여 별도의 미세 조정 없이도 정확하게 맞출 수 있다.
4. 2. 전문 기능
단파 수신기에는 일반적으로 다음과 같은 전문적인 기능이 포함되어 있다.[17]- RF 게인 제어 - RF 감쇠기가 포함될 수 있다.
- 1.6MHz에서 30MHz까지의 단파 대역 중 일부 또는 전부 수신.
- 하나 이상의 프런트 엔드 RF 필터.
- 지원되는 복조 유형:
- * 진폭 변조(AM)
- * 디지털 라디오 몬디알 (DRM)
- * 단측파대 변조(SSB, LSB, USB) - (BFO 및 곱셈 검파기 사용. BFO는 튜닝 가능할 수 있음)
- * 모스 부호 연속파(CW) - (BFO 및 곱셈 검파기 사용. BFO는 튜닝 가능할 수 있음)
- * 주파수 변조(FM)
- 리미터
- 노이즈 블랭커
- 신호 강도 미터.
- AVC/자동 게인 제어(AGC) 조정.
- 안테나 다이버시티 - 예를 들어, 안테넨-다이버시티-게레트(Antennen-Diversity-Gerät)가 장착된 텔레풍켄(Telefunken) E127[18] 및 일부 버전의 HPSDR에서 지원된다.
- 안테나 튜너.
- 대역폭 - 둘 이상의 선택 가능한 대역폭을 가질 수 있다.
- 주파수 표시 다이얼 - 아날로그 또는 디지털.[15]
수퍼헤테로다인 수신기의 추가 기능:
- 단일, 이중, 삼중 또는 쿼드 변환.
- IF 필터 유형.
- 이미지 응답 제거 비율
소프트웨어 정의 라디오/디지털 베이스밴드 수신기의 추가 기능:
- 워터폴 디스플레이 지원 여부.
- 동상 및 직교 신호:
- * I-Q 신호 대역폭.
- * A/D 변환기 비트 수 (I-Q 신호 대역폭 내에서 달성 가능한 최대 동적 범위를 결정함; 10 비트는 약 60dB와 같음)
4. 3. 슈퍼헤테로다인 수신기의 추가 기능
전형적인 단파 라디오 수신기 설계는 슈퍼헤테로다인 수신기이다. 소프트웨어 정의 라디오(SDR)는 필터링, 복조 또는 기타 처리를 위해 슈퍼헤테로다인 수신기의 하나 이상의 단계를 디지털 신호 처리(DSP)로 대체하기도 한다.4. 4. 소프트웨어 정의 라디오/디지털 베이스밴드 수신기의 추가 기능
전형적인 단파 라디오 수신기 설계는 슈퍼헤테로다인 수신기이다. 소프트웨어 정의 라디오(SDR)는 필터링, 복조 또는 기타 신호 처리를 위해 슈퍼헤테로다인 수신기의 일부 단계를 디지털 신호 처리(DSP) 기술로 대체하는 방식을 사용한다.5. 소프트웨어 정의 라디오 (SDR)
현대 단파 수신기에 널리 사용되는 기술 중 하나는 디지털 신호 처리(DSP)이다. DSP는 신호를 처리하기 위해 디지털 방식을 사용하는 것을 의미하며, 단파 수신기에서의 주된 이점은 수신기의 대역폭을 현재 수신 조건 및 수신하려는 신호 유형에 맞게 유연하게 조절할 수 있다는 점이다. 일반적인 아날로그 전용 수신기는 제한된 수의 고정 대역폭을 가지거나 하나만 가질 수 있지만, DSP 수신기는 40개 이상의 개별적으로 선택 가능한 필터를 가질 수 있다.[19]

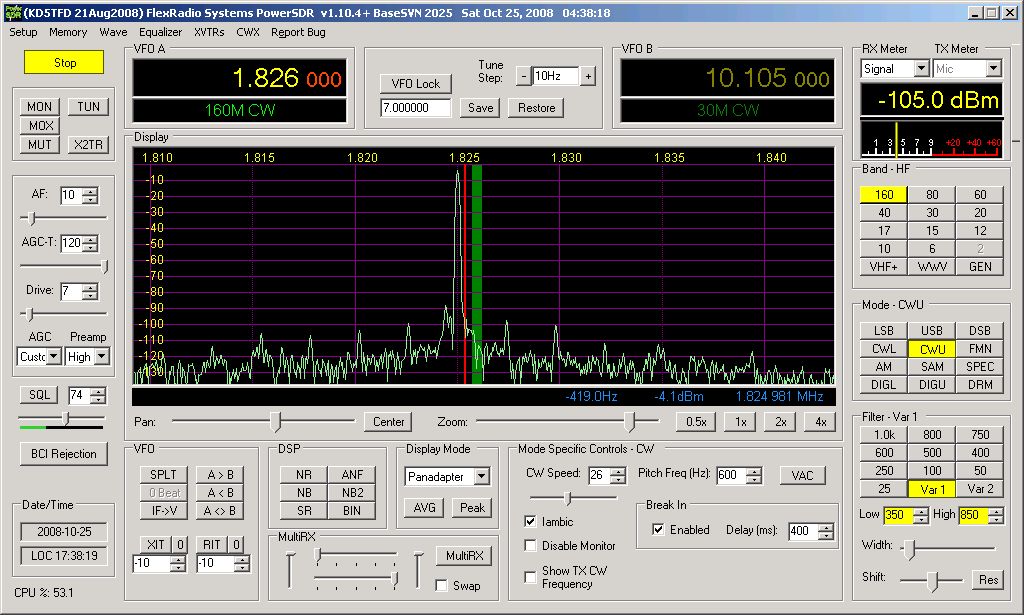

현대 단파 수신 분야의 또 다른 중요한 흐름은 "PC 라디오", 즉 표준 개인용 컴퓨터로 제어되도록 설계된 라디오의 사용이다. 이러한 라디오는 컴퓨터에 연결된 포트를 사용하여 특수 PC 소프트웨어로 제어된다. PC 라디오는 전면 패널이 아예 없을 수도 있으며, 컴퓨터 제어만을 위해 설계되어 비용을 절감할 수 있다. 순수한 소프트웨어 정의 라디오에서는 모든 필터링, 변조 및 신호 조작이 소프트웨어에서 수행되며, 이는 일반적으로 PC 사운드 카드 또는 전용 DSP 하드웨어를 통해 이루어진다.[20]
6. 과거의 주요 수신기 ("Boatanchors")

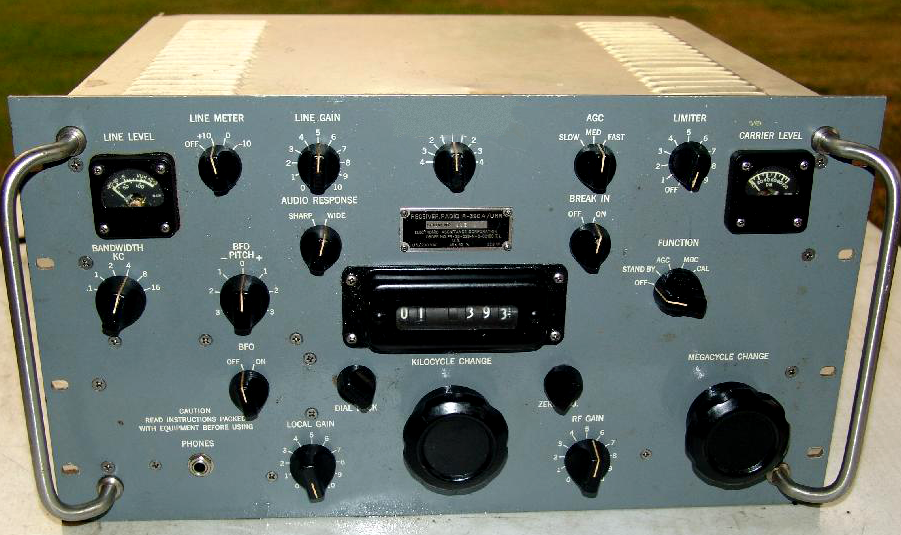

오래된 진공관 기반 통신 수신기는 크고 무거운 탓에 애정을 담아 보트 앵커로 불린다. 이러한 수신기에는 콜린스 R-390 및 R-390A, RCA AR-88, 레이컬 RA-17L, 그리고 마르코니 일렉트라 등이 있다. 그러나, 플레시 PR2250, 레디폰 R551 또는 로데 & 슈바르츠 EK070과 같은 현대적인 반도체 수신기도 매우 크고 무거울 수 있다.[21]
7. 수신기 제조업체
과거에는 소니, 파나소닉, 아이와, 도시바 같은 일본 회사들과 그룬디히, 필립스 등 유럽권 가전업체들이 여러 단파수신기를 발매하였다. 그러나 1990년대 후반 이후 단파 방송의 퇴조로 이들 업체 대부분이 시장에서 철수하였으며, 소니는 2018년을 끝으로 단파 라디오 시장에서 완전히 철수했다. 2018년 기준으로는 텍선(TECSUN), 데겐(DEGEN), 산진(SANGEAN)과 같은 중화권 전자제품 제조업체들이 주로 단파수신기를 생산, 발매하고 있다.
7. 1. 텍선 (TECSUN)
1994년 중국 광둥성 둥관시에서 창업한 기업이다. 2000년대 초반에는 가격 대비 성능이 좋은 단파 수신기로 주목을 받았으며, 대표적인 모델로는 PL-757, R-911 등이 있다. 2000년대 후반 이후로는 DSP 기술을 기반으로 한 기종들(PL-380, PL-310ET, PL-880, PL-990 등)이 인기를 얻으며 발매 중이다. 또한, 재래식 PLL 방식의 기종인 PL-660 등은 소니의 ICF-SW7600GR 모델을 대체할 만한 좋은 기종으로 평가받기도 한다.7. 2. 산진 (SANGEAN)
1974년에 설립된 대만의 전자 기업으로, 신베이시 중허구에 본사가 있다. 수십 년간 단파 수신기를 생산해 왔으며, ATS-909X2 모델이 현재 플래그십 기종이다.2020년대 들어 단파 라디오 모델의 비중은 줄어들었으며, 현재 생산 중인 모델은 아날로그 방식의 SG-622와 디지털 방식인 ATS-405, ATS-909X2가 있다. ATS-405와 ATS-909X2는 모두 DSP 방식이며, ATS-909X2는 모든 단파 대역 수신이 가능하지만 ATS-405는 정규 단파 대역만 수신할 수 있다.
7. 3. 소니
소니는 오랜 기간 휴대용 단파 수신기 시장에서 명성을 떨친 대표적인 일본 가전 업체였다. 1970년대에는 '스카이센서' 시리즈로 널리 알려졌으며, 이후에도 혁신적인 제품들을 선보였다.그러나 단파 방송의 퇴조와 시장 변화에 따라, 2018년 2월 ICF-SW7600GR 모델 생산을 마지막으로 단파 수신기 시장에서 완전히 철수했다.[22]
=== 주요 기종 ===
| 출시 연도 | 모델명 | 주요 특징 |
|---|---|---|
| 1970년대 | 스카이센서 시리즈 | 당시 널리 알려진 소니의 단파 수신기 시리즈 |
| 1987년 | ICF-SW1S | 카세트 테이프 크기의 초소형 디자인, 다기능, 고급 패키지 |
| 1994년 | ICF-SW100S | SSB 수신 등 고급 기능을 전자사전 크기로 압축한 초소형 모델 |
| 2001년 | ICF-SW7600GR | 소니의 마지막 플래그십 단파 수신기 (2018년 단종) |
| 기타 | ICF-SW11 | 주요 기종 중 하나 |
| 기타 | ICF-SW22 | 주요 기종 중 하나 |
| 기타 | ICF-SW55 | 주요 기종 중 하나 |
| 기타 | ICF-SW77 | 주요 기종 중 하나 |
7. 4. 파나소닉
파나소닉은 과거 소니, 아이와, 도시바 등 다른 일본 회사들과 함께 단파 수신기를 발매했던 주요 업체 중 하나였으며, 과거 Proceed 시리즈, Cougar 시리즈 등으로 인지도를 얻기도 했다. 그러나 단파 방송의 퇴조와 함께 1990년대 후반부터 사실상 시장에서 철수하기 시작했다. 이는 2018년까지 단파 라디오 시장에 남아있던 소니와는 대조적인 행보였다. 결국 2010년 RF-B11 모델의 단종을 마지막으로 파나소닉의 단파 수신기 생산은 완전히 중단되었다.7. 5. 기타 업체
과거에는 소니, 파나소닉, 아이와, 도시바 같은 일본 회사들과 그룬디히, 필립스 등 유럽 가전업체들이 여러 단파 수신기를 출시했으나, 1990년대 후반 이후 단파 방송의 위축으로 이들 업체는 2018년 소니를 마지막으로 단파 라디오 시장에서 완전히 철수했다. 2018년 기준으로는 텍선(TECSUN), 데겐(DEGEN), 산진(SANGEAN)과 같은 중화권 전자제품 제조업체들이 주로 단파 수신기를 생산하고 있다.- 그룬디히 (Grundig): 독일의 그룬디히는 2003년 부도 이전, Satellit 시리즈(준탁상용 고급 기종)와 Yacht Boy 시리즈(포터블 기종)로 북미와 유럽 시장을 중심으로 상당한 인지도를 가지고 있었다. 부도 이후 그룬디히의 단파 라디오 분야 브랜드는 미국의 eton사에 인수되었다. eton사 인수 후 출시된 기종 중 가장 유명한 것으로는 전직 우주비행사 버즈 올드린이 개발 과정에 참여한 Grundig G6 Aviator가 있다.
- 데겐 (DEGEN): 중국의 데겐은 2000년대 중반에 출시된 DE1102, DE1103 기종으로 인지도를 얻었다.
- Kchibo: 중국의 Kchibo는 저가, 저성능의 단파 수신기를 주로 양산해왔다.
- 대한민국: 대한민국에서는 롯데알미늄에서 생산하는 아날로그 방식 라디오인 핑키-250/260이 유일한 국산 단파 라디오이다.
