1. 개요
라이저 카드는 메인보드의 슬롯에 연결하여 확장 카드의 방향을 변경하거나 공간 효율성을 높이는 데 사용되는 회로 기판이다. 1987년 IBM PS/2 Model 30에 처음 사용되었으며, LPX 폼 팩터를 통해 IBM PC 호환 기종으로 확산되었다. 대부분의 라이저 카드는 PCI Express 엣지 커넥터를 사용하며, 산업용 랙 마운트 서버 및 소비자용 소형 폼 팩터 컴퓨터에 활용된다. 대한민국에서는 데이터 센터, 고성능 컴퓨팅, 게이밍 PC 등에서 수요가 증가하고 있다.
더 읽어볼만한 페이지
- 메인보드 - 칩셋
칩셋은 컴퓨터 시스템에서 CPU와 주변 장치 간 통신을 중재하는 핵심 부품으로, 초기에는 노스브리지와 사우스브리지로 구성되었으나 현재는 사우스브리지가 주요 부분을 담당하며, 인텔, AMD 등 CPU 제조사들이 시장을 주도하고 있다. - 메인보드 - 버스 (컴퓨팅)
버스는 컴퓨터 내부 구성 요소나 컴퓨터 간에 데이터를 전송하는 통로로, 데이터 전송 방식에 따라 병렬 버스와 직렬 버스로 나뉘며, 컴퓨터 시스템의 성능 향상에 핵심적인 역할을 하는 중요한 구성 요소이다. - 컴퓨터 버스 - NMEA 0183
NMEA 0183은 선박용 GPS, 자동식별장치(AIS) 등 항해 장비에서 데이터를 송수신하는 데 사용되는 ASCII 기반의 직렬 통신 프로토콜로, RS-422 전기 표준을 사용하며, 문장 형태의 데이터를 통해 정보를 전달하고, 물리 계층, 데이터 링크 계층, 애플리케이션 계층의 3가지 레이어로 구성되어 다양한 소프트웨어에서 지원된다. - 컴퓨터 버스 - 인피니밴드
인피니밴드는 고성능 컴퓨팅 환경에서 서버, 스토리지, 네트워크 장치 간 고속 데이터 전송을 위한 직렬 통신 기술로, 슈퍼컴퓨터나 데이터 센터에서 주로 사용되지만 이더넷 기반 기술과의 경쟁 및 새로운 컴퓨팅 환경에 대한 적응이라는 과제를 안고 있다.
| 라이저 카드 | |
|---|---|
| 개요 | |
| 유형 | 확장 카드 |
| 용도 | 컴퓨터 마더보드의 확장 슬롯 수를 늘리는 데 사용 |
| 다른 이름 | 라이저 보드, 확장 라이저 |
| 상세 정보 | |
| 설명 | 라이저 카드는 컴퓨터 마더보드의 확장 슬롯 수를 늘리거나 확장 카드를 마더보드와 평행하게 배치하여 작은 케이스에 맞도록 하는 데 사용되는 보드임. |
| 작동 방식 | 라이저 카드는 일반적으로 마더보드의 기존 슬롯에 연결되며, 추가 슬롯은 라이저 카드 자체에 있음. |
| 사용 사례 | 라이저 카드는 1U 또는 2U 서버와 같이 공간이 제한된 시스템이나 여러 개의 확장 카드를 사용해야 하는 시스템에서 흔히 사용됨. 또한 GPU 채굴 장비에도 사용되어 더 많은 GPU를 단일 시스템에 연결할 수 있도록 함. |
| 장점 | 확장성 향상 공간 절약 유연한 카드 배치 |
| 단점 | 추가 비용 발생 잠재적인 성능 저하 (신호 무결성 문제) 호환성 문제 |
| 인터페이스 유형 | PCI PCIe (PCI Express) AGP ISA |
| 고려 사항 | 마더보드 및 케이스와의 호환성 필요한 슬롯 수 성능 요구 사항 |
2. 역사
라이저 카드는 1987년 IBM의 IBM PS/2 Model 30에서 처음 도입되었으며, 같은 해 웨스턴 디지털의 LPX 표준 채택을 통해 IBM PC 호환 기종 시스템에 널리 퍼지기 시작했다.[6][7]
2. 1. 초기 역사
1987년에 출시된 IBM의 Personal System/2 Model 30은 마더보드에 라이저 카드를 사용한 최초의 컴퓨터 시스템이었다. 이 모델은 원래 IBM의 PS/2 제품군 중 가장 낮은 사양의 모델이었으며, 산업 표준 아키텍처(ISA) 카드 슬롯을 갖추고 있었다. 같은 해 웨스턴 디지털(Western Digital)은 로우 프로파일 익스텐션(LPX, Low Profile eXtension) 마더보드 레이아웃 표준에 Model 30의 라이저 카드 설계를 채택하여, IBM PC 호환 기종(IBM PC–compatible) 컴퓨터 시스템에서 라이저 카드가 널리 사용되는 계기가 되었다.[6][7]2. 2. LPX 폼 팩터
1987년에 출시된 IBM의 Personal System/2 Model 30은 마더보드에 라이저 카드를 사용한 최초의 컴퓨터 시스템이었다. 이 모델은 원래 PS/2 제품군 중 가장 낮은 사양의 모델이었으며, 산업 표준 아키텍처(ISA) 카드 슬롯을 갖추고 있었다. 같은 해 웨스턴 디지털(Western Digital)은 로우 프로파일 익스텐션(LPX, Low Profile eXtension) 마더보드 레이아웃 표준에 Model 30의 라이저 카드 설계를 채택하여, IBM PC 호환 기종(IBM PC–compatible) 컴퓨터 시스템에서 라이저 카드의 확산을 이끌었다.[6][7]3. 유형 및 사양
라이저 카드는 컴퓨터 메인보드의 확장 슬롯을 다른 위치나 방향으로 확장하는 데 사용되며, 여러 유형과 사양으로 나뉜다. 주요 유형으로는 메인보드 슬롯에 직접 연결되는 전통적인 카드 형태와, 더 유연한 설치를 가능하게 하는 케이블 형태가 있다. 데이터 전송 규격으로는 주로 PCI Express(PCIe) 인터페이스가 사용되어 고속 데이터 전송과 전력 공급을 지원한다.
3. 1. 전통적인 라이저 카드

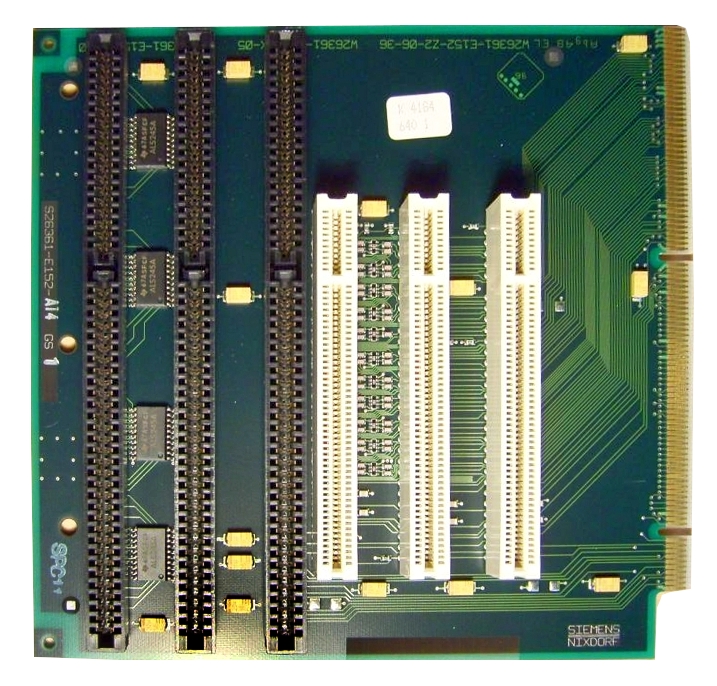

라이저 카드는 일반적으로 에지 커넥터를 통해 메인보드의 슬롯에 연결된다. 하지만 NLX나 넥스트 유닛 오브 컴퓨팅 익스트림(NUC Extreme)과 같이 메인보드 자체의 에지 커넥터에 직접 꽂히는 방식도 있다. 라이저 카드의 주된 목적은 확장 카드의 방향을 바꿔 컴퓨터 케이스 내부의 제한된 공간에 맞게 장착할 수 있도록 하는 것이다.
3. 2. 라이저 케이블
라이저 케이블은 향상된 사양(특히 PCI Express 사용)과 더 나은 재료를 활용하여 기존 라이저 카드에서 진화한 형태이다. 이는 전통적인 라이저 카드보다 더 먼 거리의 데이터 전송과 더 큰 방향 유연성을 제공한다. 이러한 케이블은 양쪽에 라이저 카드 PCB와 엣지 커넥터를 가지며, 더 먼 거리의 데이터 전송을 위해 플라스틱 절연체로 둘러싸인 구리 합금으로 만들어진다.[3]이러한 케이블은 현대 가정용 게이밍 PC에서 PCI Express 카드와 GPU 카드의 다양한 위치 설정을 위해 널리 사용된다. 이를 통해 제작자 또는 빌더의 요구에 맞게 사용자 정의가 가능하며 추가 부품을 더할 수 있다. 또한, 수직 브래킷에 설치하여 라이저 카드와 유사하게 작동하면서도 더 큰 유연성을 제공할 수 있다. 또한 GPU를 컴퓨터 마더보드 뒤에 배치할 수 있도록 소형 폼 팩터 PC에도 사용된다.[4]
3. 3. 주요 사양
라이저 카드 디자인과 관련하여 지정된 표준은 거의 없다. 대부분의 라이저 카드는 데이터 전송을 위해 PCI 익스프레스 엣지 커넥터를 사용한다. 이를 통해 PCIe 4.0을 사용할 때 최대 32GB/s의 데이터 전송 속도와 75W의 전력을 호스트 장치에서 공급받을 수 있다.[4] 이러한 카드에 사용되는 다른 사양으로는 익스프레스카드와 PCI-X가 있다.[5]4. 응용 분야
라이저 카드는 산업 및 소비자 분야 모두에서 활용된다.[2]
4. 1. 산업용
라이저 카드는 주로 랙 마운트 서버나 산업용 컴퓨터 환경에서 사용된다. 이러한 환경에서는 확장 카드를 설치할 공간의 높이가 랙 유닛(U) 단위로 제한되는 경우가 많다. 랙 유닛은 서버 높이를 측정하는 단위로, 1U는 약 4.45cm, 2U는 약 8.89cm에 해당한다.[2]

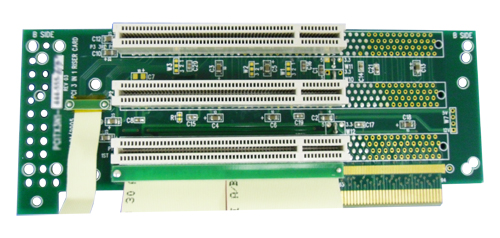

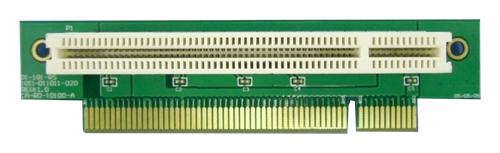

이러한 높이 제한 때문에 일반적인 방식으로는 확장 카드를 수직으로 꽂기 어려울 때 라이저 카드를 사용한다. 라이저 카드는 확장 슬롯의 방향을 바꾸어 낮은 높이의 케이스에서도 카드를 장착할 수 있게 해준다. 일반적으로 1U 높이의 서버에 사용되는 라이저 카드는 1개의 PCI 슬롯을 제공하며, 2U 높이의 서버용 라이저 카드는 PCI-E 슬롯과의 간섭 여부에 따라 2개 또는 3개의 PCI 슬롯을 제공한다.[2]
4. 2. 소비자용
라이저 카드의 발전된 형태인 라이저 케이블은 현대 가정용 게이밍 PC에서 PCI Express 카드와 GPU 카드의 다양한 위치 설정을 위해 널리 사용된다.[3] 이를 통해 사용자는 필요에 맞게 부품 배치를 사용자 정의하거나 추가 부품을 장착할 수 있다. 라이저 케이블을 수직 브래킷에 설치하면 기존 라이저 카드처럼 사용하면서도 더 높은 배치 유연성을 확보할 수 있다.[4]특히 소형 폼 팩터(SFF) 컴퓨터에서 라이저 카드는 중요한 역할을 한다. 컴퓨터 애호가들이 주로 조립하는 SFF 컴퓨터에서 PCI Express 라이저 카드는 그래픽 카드를 마더보드에 더 가깝게 배치하거나, 공간 효율성을 높이기 위해 GPU를 마더보드 뒷면에 배치하는 데 사용된다. 이를 통해 제한된 공간 내에서 부품을 효율적으로 배치하면서 GPU의 공기 흐름을 방해하지 않을 수 있다.[4]
