1. 개요

소켓 F는 AMD의 서버용 프로세서인 옵테론에 주로 사용되는 1207핀 랜드 그리드 배열(LGA) 소켓이다. 애슬론 64, 애슬론 64 X2에 사용되는 소켓 AM2, 튜리온 64, 튜리온 64 X2에 사용되는 소켓 S1과 같은 세대로 간주된다. 소켓 F는 AMD 쿼드 FX 플랫폼의 기반으로, 2006년 11월 30일에 공개되었으며, 소켓 1207 FX 또는 소켓 L1으로도 불린다.

더 읽어볼만한 페이지

  • AMD 서버 소켓 - 소켓 SP3
    소켓 SP3는 AMD의 서버 및 고성능 데스크톱 CPU를 위한 소켓 규격으로, 라이젠 스레드리퍼 및 라이젠 스레드리퍼 프로 시리즈에 주로 사용되며 SP3, SP3r2, SP3r3, SP3r4 등의 변형이 있다.
  • AMD 서버 소켓 - 소켓 C32
    소켓 C32는 AMD SR5690, SR5670, SR5650 칩셋을 사용하는 CPU 소켓으로, SR5650 칩셋과 HT1 상호 연결을 통해 초저전력 애들레이드 플랫폼에서도 활용된다.
  • AMD 소켓 - 소켓 AM3
    소켓 AM3는 AMD가 설계한 CPU 소켓 규격으로, DDR3 메모리를 지원하는 페넘 II, 애슬론 II, 옵테론 프로세서를 위해 핀 그리드 배열 방식과 ZIF 형태를 가지며, 일부 AM2/AM2+ 메인보드에서 BIOS 업데이트를 통해 사용 가능하다.
  • AMD 소켓 - 슬롯 A
    슬롯 A는 AMD가 개발한 CPU 인터페이스로, 애슬론 및 듀론 프로세서를 지원하며, AMD-750 칩셋 외에도 VIA K 시리즈 등 타사 칩셋이 사용되기도 했다.
소켓 F
소켓 F 정보
소켓 F 개방
소켓 F 개방 상태
소켓 F 폐쇄
소켓 F 폐쇄 상태
폼 팩터플립칩 랜드 그리드 어레이
종류LGA
접점 수1207
프로토콜해당 없음
전면 버스200 MHz 시스템 클럭, 최대 2.4 GHz HyperTransport
전압해당 없음
프로세서Opteron 2xxx, 8xxx 시리즈, Athlon 64 FX FX-7x 시리즈
이전 소켓소켓 940
다음 소켓소켓 C32, 소켓 G34

2. 기술 사양

소켓 F는 1207개의 핀을 가지고 있으며, 핀 간격은 1.1mm이다. 랜드 그리드 배열 접촉 방식을 사용한다.[6]

주로 AMD 서버용 프로세서에 사용되며, 애슬론 64, 애슬론 64 X2에 사용되는 소켓 AM2튜리온 64, 튜리온 64 X2 마이크로프로세서에 사용되는 소켓 S1과 같은 세대의 소켓으로 간주된다.

2. 1. 구조

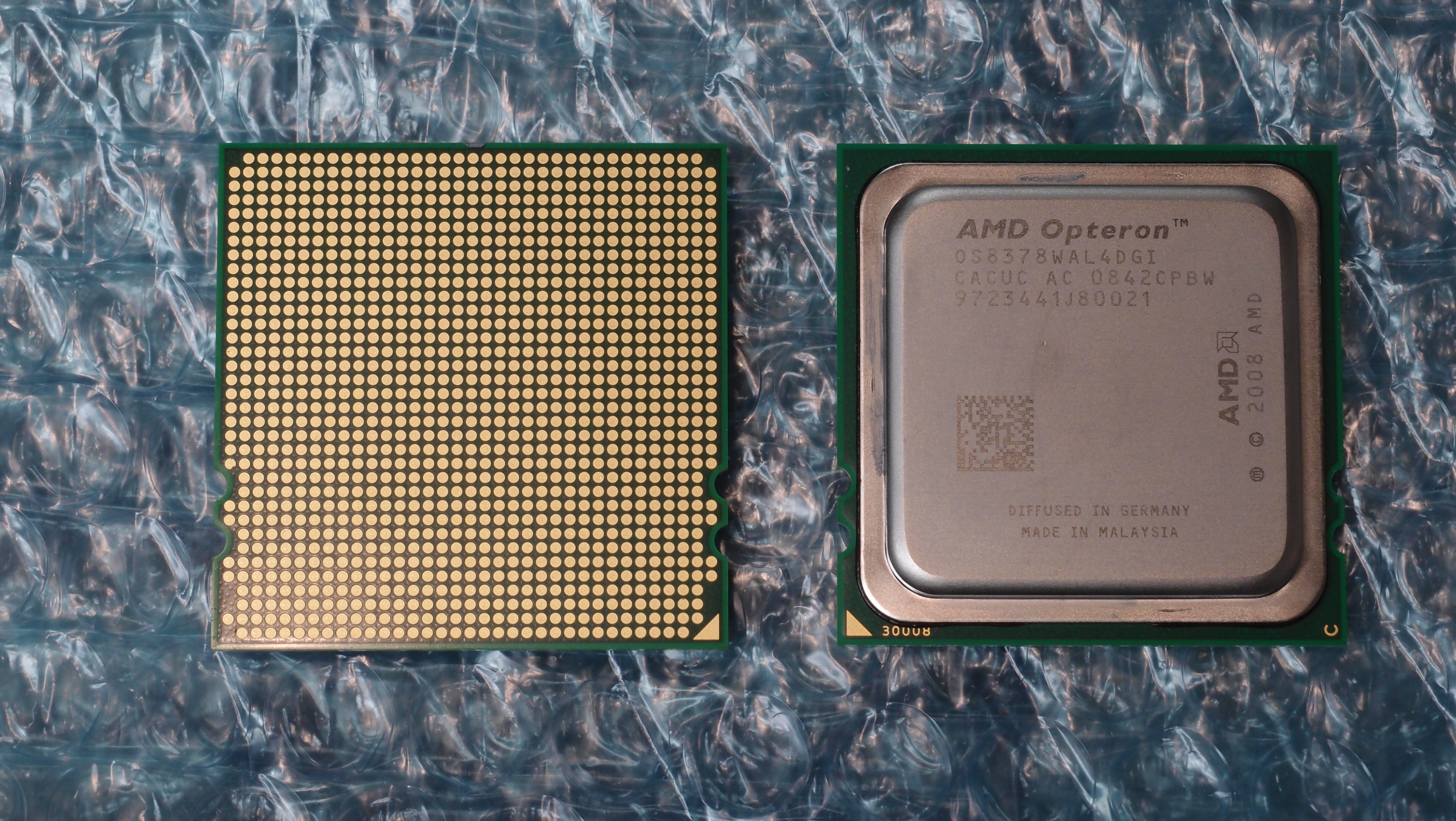

AMD Opteron 8378 (Socket F)


소켓 F는 1207개의 핀을 가지고 있으며, 핀의 간격은 1.1mm이다. 이 소켓은 랜드 그리드 배열 접촉 방식을 사용한다.[6]

2. 2. 지원 프로세서



소켓 F는 주로 AMD의 서버용 프로세서에 사용된다. 애슬론 64애슬론 64 X2에 사용되는 소켓 AM2, 튜리온 64튜리온 64 X2 마이크로프로세서에 사용되는 소켓 S1과 같은 세대의 소켓으로 간주된다.[6]

3. 소켓 F 리비전

소켓 F는 다양한 리비전으로 출시되었으며, 각 리비전은 고유한 특징과 기술 사양을 가진다. 소켓 Fr3를 제외한 모든 리비전은 레지스터드 DDR2 SDRAM을 사용해야 하며, 소켓 Fr1을 제외한 모든 리비전은 CPU에 듀얼 플레인 전원 공급 회로가 필요하다.

리비전특징
소켓 Fr11 GHz의 3개의 HyperTransport 2.x 링크, 단일 플레인 전원 공급 회로
소켓 Fr21 GHz의 3개의 HyperTransport 2.x 링크, 듀얼 플레인 전원 공급 회로
소켓 Fr31 GHz의 3개의 HyperTransport 2.x 링크, 버퍼되지 않은 DDR2 SDRAM (Quad-FX를 위한 특수 버전)
소켓 Fr5CPU: 2.2 GHz의 3개의 HyperTransport 3.x 링크, 마더보드: CPU와 2.2 GHz의 1개의 HyperTransport 3.x 링크, 입출력(I/O) 작업을 위한 1 GHz의 2개의 HT 2.x 링크
소켓 Fr62.4 GHz의 3개의 Hypertransport 3.x 링크, 스눕 필터 (HT-Assist) 지원


3. 1. Fr1

1 GHz의 3개의 HyperTransport 2.x 링크, 단일 플레인 전원 공급 회로를 가진다.

3. 2. Fr2

1 GHz의 하이퍼트랜스포트 2.x 링크 3개와 듀얼 플레인 전원 공급 회로를 가진다.

3. 3. Fr3

1 GHz의 3개의 하이퍼트랜스포트 2.x 링크를 가지며, 버퍼되지 않은 DDR2 SDRAM을 지원한다. '''Quad-FX'''를 위한 특수 버전이다.

3. 4. Fr5

3. 5. Fr6

2.4 GHz의 3개의 Hypertransport 3.x 링크, 스눕 필터 ('''HT-Assist''')를 지원한다.[1]

4. AMD 쿼드 FX 플랫폼

소켓 F는 2006년 11월 30일에 공개된 AMD 쿼드 FX 플랫폼(출시 전에는 "4x4" 또는 "쿼드파더"로 불림)의 기반이다.[1] 이 플랫폼은 가정용 PC를 위한 듀얼 소켓, 듀얼 코어 프로세서(향후 4개 또는 8개의 유효 코어)를 지원한다. AMD는 수정된 소켓 F 버전을 '''소켓 1207 FX'''로, 엔비디아는 '''소켓 L1'''으로 명명했다.[1]

4. 1. 개요

2006년 11월 30일에 발표된 AMD 쿼드 FX 플랫폼(출시 전에는 "4x4" 또는 "QuadFather"로 불림)은 소켓 F를 기반으로 한다.[1] AMD는 이 수정된 소켓 F 버전을 '''소켓 1207 FX'''로, 엔비디아는 '''소켓 L1'''으로 명명했으며, 이는 가정용 PC를 위한 듀얼 소켓, 듀얼 코어(향후 4개의 유효 코어 및 8개의 유효 코어) 프로세서를 지원한다.[1]

4. 2. 명칭

AMD는 이 수정된 소켓 F를 '''소켓 1207 FX'''라고 명명했고, NVIDIA는 '''소켓 L1'''이라고 명명했다.[1]

4. 3. 지원 구성

AMD는 2006년 11월 30일에 '''AMD 쿼드 FX 플랫폼'''(출시 전에는 "4x4" 또는 "QuadFather"라고 불림)을 발표했으며, 소켓 F는 이 플랫폼의 기반이다. AMD는 이 수정된 소켓 F를 '''소켓 1207 FX'''라고 불렀고, NVIDIA는 '''소켓 L1'''이라고 불렀다. 이는 가정용 하이엔드 데스크톱으로, 듀얼 소켓 듀얼 코어 (총 4코어, 향후 8코어) 프로세서를 지원한다.[1]

참조

[1] 간행물 Press Release https://www.amd.com/[...] Amd.com 2012-01-10
[2] 간행물 Thermal Design Guide for Socket F (1207) Processors https://www.amd.com/[...] Amd.com 2009-05-06
[3] 웹사이트 Press Release http://www.amd.com/u[...]
[4] 웹사이트 http://www.amd.com/u[...]
[5] 간행물 Press Release https://www.amd.com/[...] Amd.com 2012-01-10
[6] 간행물 Thermal Design Guide for Socket F (1207) Processors https://www.amd.com/[...] Amd.com 2009-05-06
