AMD 튜리온
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요
AMD 튜리온은 AMD가 개발한 노트북용 중앙 처리 장치(CPU) 제품군이다. 2005년에 처음 출시되어 여러 세대에 걸쳐 다양한 모델이 출시되었으며, 튜리온 64, 튜리온 64 X2, 튜리온 X2 울트라, 튜리온 II 울트라, 튜리온 II 등의 제품이 있다. 튜리온 프로세서는 싱글 코어 및 듀얼 코어 구성을 제공하며, 소켓 S1, 소켓 754 등 다양한 소켓을 사용한다.
더 읽어볼만한 페이지
- AMD x86 마이크로프로세서 - 밥캣 (마이크로아키텍처)
밥캣은 AMD가 개발한 저전력 x86-64 마이크로아키텍처로, 퓨전 APU 제품군의 CPU 코어이며 넷북, 초소형 노트북, 가전 제품, 임베디드 시장을 목표로 작은 회로 규모와 낮은 전력 소비를 우선으로 설계되었다. - AMD x86 마이크로프로세서 - AMD K5
AMD K5는 인텔 펜티엄에 대항하기 위해 개발된 x86 호환 CPU로, 아웃 오브 오더 실행, 추측 실행, 레지스터 재명명 등의 고급 기능을 갖춘 RISC 코어 아키텍처를 기반으로 소켓 5/7 메인보드와 호환되도록 출시되었으나, 시장 경쟁 심화와 제조 문제로 상업적 성공을 거두지 못했다.

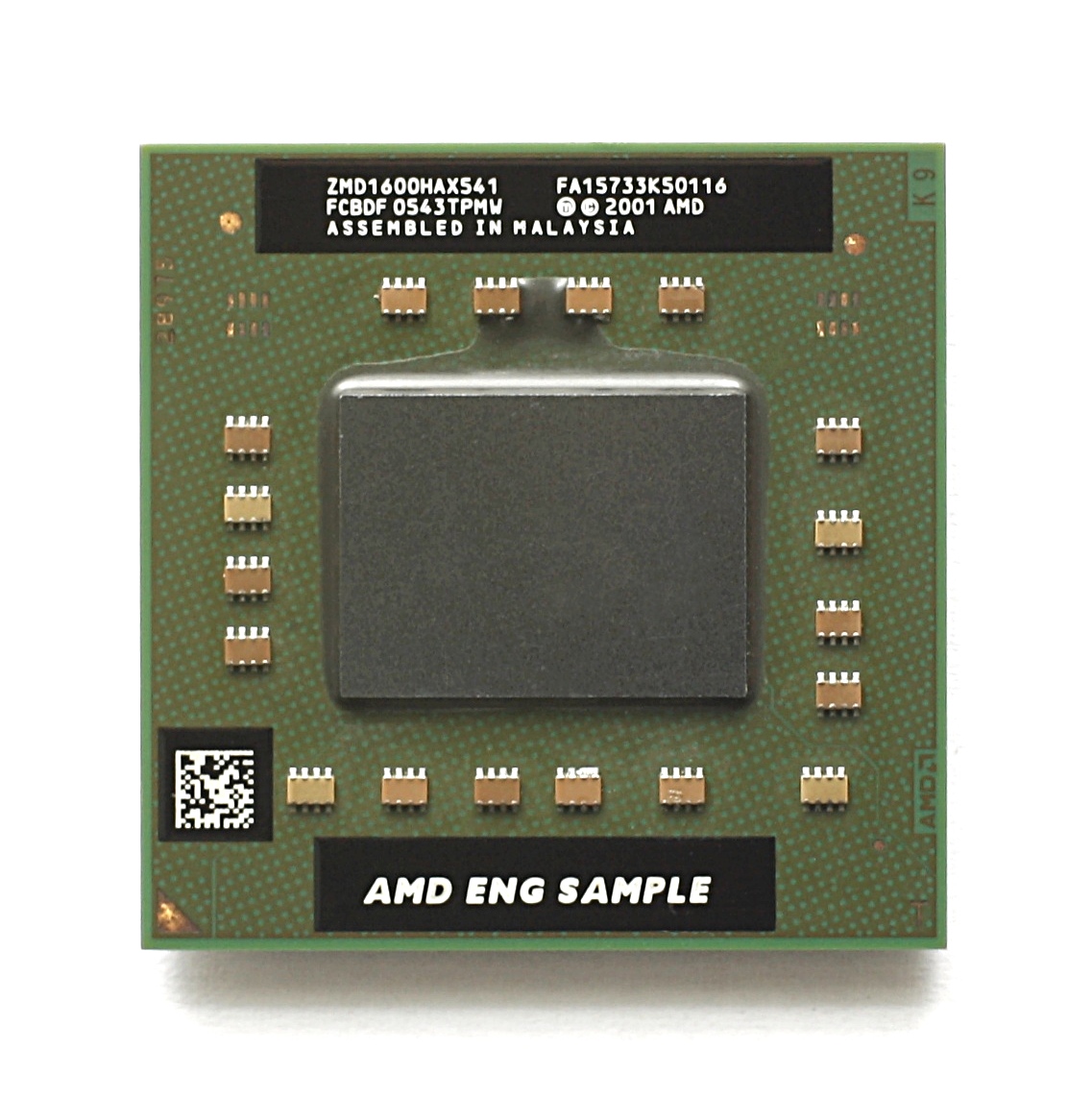

AMD 튜리온 | |
---|---|
Turion 64 정보 | |
![]() | |
명칭 | Turion 64 |
출시 시작 | 2005년 |
출시 종료 | 2006년 |
제조사 | AMD |
최소 클럭 속도 | 1.6 |
최대 클럭 속도 | 2.4 |
최소 HyperTransport 대역폭 | 1600 |
최소 HyperTransport 단위 | MT/s |
최대 공정 규칙 | 90 nm |
명령어 집합 | x86, AMD64 |
마이크로아키텍처 | K8 마이크로아키텍처 |
코어 수 | 1 |
소켓 | Socket 754 Socket S1 |
코드네임 | Lancaster Richmond |
2. 기능
튜리온 프로세서는 다양한 모델과 기능을 제공한다. 모델 번호는 모바일 용도에 대한 적합성을 나타내는 알파벳 2글자와 처리 성능의 상하 관계를 나타내는 2자리 숫자로 구성되어 애슬론 64와는 다른 방식으로 Opteron이나 애슬론 64 FX에 더 가깝다.
열 설계 전력(TDP)에 따라 모델을 구분하며, 35W 모델은 "'''ML'''", 25W 모델은 "'''MT'''", 31W 모델은 "'''MK'''"로 표시한다. 모델명 뒤에 붙는 알파벳은 해당 모델의 '''모빌리티 레벨'''을 나타내며, Z에 가까울수록 휴대 기기에 더 적합하다는 것을 의미한다.
모델 번호 | 클럭 | L2 캐시 | TDP |
---|---|---|---|
ML-44 | 2.4 GHz | 1 MB | 35 W |
ML-42 | 2.4 GHz | 512 KB | |
ML-40 | 2.2 GHz | 1 MB | |
ML-37 | 2.0 GHz | 1 MB | |
ML-34 | 1.8 GHz | 1 MB | |
ML-32 | 1.8 GHz | 512 KB | |
ML-30 | 1.6 GHz | 1 MB | |
ML-28 | 1.6 GHz | 512 KB | |
MK-38 | 2.2 GHz | 512 KB | 31 W |
MK-36 | 2.0 GHz | 512 KB | |
MT-40 | 2.2 GHz | 1 MB | 25 W |
MT-37 | 2.0 GHz | 1 MB | |
MT-34 | 1.8 GHz | 1 MB | |
MT-32 | 1.8 GHz | 512 KB | |
MT-30 | 1.6 GHz | 1 MB | |
MT-28 | 1.6 GHz | 512 KB |
2. 1. 튜리온 64
AMD가 개발한 AMD-K8 아키텍처의 CPU로, 노트북 컴퓨터 제품군인 AMD 튜리온 64 모바일 기술의 핵심 제품이다.최초의 튜리온 64 프로세서는 AMD의 소켓 754에 연결된다. 이 프로세서는 512 또는 1024KiB의 L2 캐시, 64비트 단일 채널 온다이 DDR-400 메모리 컨트롤러 및 800MHz 하이퍼트랜스포트 버스를 갖추고 있다. 파워나우!와 같은 배터리 절약 기능은 이 CPU의 마케팅 및 유용성의 핵심이다. 최신 "리치먼드" 모델은 AMD의 소켓 S1용으로 설계되었으며 듀얼 채널 DDR2 컨트롤러를 갖추고 있다.
튜리온(Turion)이라는 명칭은 "여행"을 의미하는 영단어 ''Tour''에서 유래된 조어이다. 로고 마크에는 오렌지색 돛의 의장이 사용되었다.[2]
애슬론 64와 동일한 AMD K8 아키텍처의 제품이며, 모바일 애슬론 64의 후속 제품으로 여겨지며, 모바일 애슬론 64보다 소비 전력이 낮게 억제되었다. 애슬론 64 시리즈 및 셈프론 시리즈와 공통의 소켓 754 플랫폼을 지원한다.[2]
일부 주요 제조사 노트북에서 채용되었다. 당시 모바일 CPU로서는 드물게 리테일(소매) 패키지 판매가 이루어졌으며, 일부에서는 벌크 제품으로도 유통되었다.[2]
AMD는 2006년에 튜리온 64의 후속 제품으로 소켓 S1 플랫폼을 지원하는 튜리온 64 X2를 발표하면서 튜리온 64 시리즈는 종료되었다.[2]
Turion 64 모바일 기술은, 애슬론 64 (소켓 754)와 기본적으로 동일한 플랫폼을 이용하는 형태를 취하고 있으며, 전용 CPU, 전용 칩셋, 전용 네트워크 제품으로 구성된 플랫폼인 인텔 센트리노 모바일 기술과는 대조적이다. 센트리노 로고를 사용하기 위해서는 플랫폼을 구성하는 요건을 충족해야 하며, 이를 통해 인텔로부터 PC 벤더에게 자금 지원이 약속된다. 반면 AMD에서는 그러한 프로그램은 진행되지 않으며, 자금 지원은 없지만 센트리노와 비교하면 더 많은 자유도가 있다. 이는 칩셋 등을 기본적으로 서드파티에 의존했던 당시 AMD의 경영 상황에 따른 것이기도 하다.[3]
모델 번호 | 클럭 | L2 캐시 | TDP |
---|---|---|---|
ML-44 | 2.4 GHz | 1 MB | 35 W |
ML-42 | 2.4 GHz | 512 KB | |
ML-40 | 2.2 GHz | 1 MB | |
ML-37 | 2.0 GHz | 1 MB | |
ML-34 | 1.8 GHz | 1 MB | |
ML-32 | 1.8 GHz | 512 KB | |
ML-30 | 1.6 GHz | 1 MB | |
ML-28 | 1.6 GHz | 512 KB | |
MK-38 | 2.2 GHz | 512 KB | 31 W |
MK-36 | 2.0 GHz | 512 KB | |
MT-40 | 2.2 GHz | 1 MB | 25 W |
MT-37 | 2.0 GHz | 1 MB | |
MT-34 | 1.8 GHz | 1 MB | |
MT-32 | 1.8 GHz | 512 KB | |
MT-30 | 1.6 GHz | 1 MB | |
MT-28 | 1.6 GHz | 512 KB |
'''Lancaster'''(랭커스터)는, Turion 64 1세대 제품의 개발 코드네임이다.[5]
90나노미터 SOI 공정으로 제조되었으며, 64비트 확장 기술 AMD64, 확장 바이러스 방지 기능 (Enhanced Virus Protection), SIMD 확장 명령 3DNow! 프로페셔널 기술 및 SSE2・SSE3, 절전 기능 파워나우! 등을 지원한다.[5]
대응 소켓은 소켓 754이며, 800 MHz 하이퍼트랜스포트에 대응한다.[5]
메모리 컨트롤러를 내장하여, PC3200의 DDR SDRAM에 싱글 채널로 접근한다.[5]
2. 2. 튜리온 64 X2
AMD의 64비트 듀얼 코어 모바일 CPU로, 인텔의 코어 및 코어 2 CPU와 경쟁하기 위해 제작되었다. 튜리온 64 X2는 여러 차례의 지연 끝에 2006년 5월 17일에 출시되었다.[2] 이 프로세서는 소켓 S1을 사용하며 DDR2 메모리를 지원한다. 또한 AMD 가상화 기술 및 더 많은 전력 절약 기능을 포함한다.초기의 90nm 장치는 코드명 Taylor와 Trinidad였으며, 최신 65nm 코어는 Tyler라는 코드명을 가지고 있다.

2. 3. 튜리온 X2 울트라
코드명 "그리핀(Griffin)"으로 알려진 이 프로세서는 애슬론 64 (K8 리비전 G) 아키텍처를 기반으로 한다. 전력 소비를 줄이고 배터리 수명을 늘리는 데 초점을 맞춘, 페넘 프로세서와 유사한 아키텍처 개선 사항을 포함하고 있다. 2008년 6월 "퓨마" 모바일 플랫폼의 일부로 출시되었다.[3] 65 nm 기술로 제작된 듀얼 코어 프로세서로, DDR2-800 SO-DIMM을 지원하며, DRAM 프리페처와 모바일 강화 노스브리지를 통해 성능을 향상시켰다.각 코어는 1 MiB의 L2 캐시를 가지며, 총 2 MiB의 L2 캐시를 제공한다. (튜리온 64 X2의 두 배) 클럭 속도는 2.0 GHz에서 2.4 GHz이며, 열 설계 전력 (TDP)은 32 W에서 35 W이다.[3]

세 개의 전압 평면(노스브리지용, 각 코어용)을 구현하여 각 코어와 노스브리지가 독립적으로 전압 및 작동 주파수를 변경할 수 있다.[4] 여러 개의 위상 고정 루프 (PLL)를 통해 몇 마이크로초 안에 8개의 주파수 레벨과 5개의 전압 레벨 중 하나로 전환할 수 있다. 딥 슬립 상태 C3, C4(AltVID), 최대 2.6 GHz의 HyperTransport 3.0, 통합 SMBUS(SB-TSI) 인터페이스를 통한 온다이 열 센서 등 다양한 절전 기능을 제공한다.[5]
튜리온 X2 울트라 프로세서는 이전 제품인 Turion 64 X2와 동일한 소켓 S1을 사용하지만, 핀 배열이 다르다.[6] RS780M 칩셋과 함께 작동하도록 설계되었다.
코어는 K10 마이크로아키텍처가 아닌 K8을 기반으로 최소한으로 수정되었다.[6]
2. 4. 튜리온 II 울트라
코드명 "캐스피언(Caspian)"으로 알려진 튜리온 II 울트라는 K10.5 아키텍처의 모바일 버전으로, 45nm 제조 공정을 사용하여 생산되었다. 데스크톱 버전은 "레고르(Regor)"로도 알려져 있다. 듀얼 코어 프로세서이며, 2.5GHz의 클럭 속도, 총 2MB의 L2 캐시(코어당 1MB), 3.6GT/s의 하이퍼트랜스포트, 128비트 FPU를 갖추고 있다. 이전 모델인 튜리온 X2 울트라(코드명 Griffin)와 동일하게 35W의 TDP를 유지한다.2. 5. 튜리온 II
튜리온 II 울트라와 동일하지만, L2 캐시는 1MB(코어당 512KB)로 더 작고, 클럭 속도는 2.2GHz에서 2.6GHz로 더 낮다.3. 역사
2005년 1월 7일, AMD는 튜리온 64의 개요를 발표했다. 2005년 3월 10일에는 튜리온 64가 공식적으로 발표되었고, 당일 전 세계에 출하가 시작되었다.[1]
2006년 5월 17일, AMD는 튜리온 64 X2를 공식 발표했다.[3] 튜리온 64 X2는 소켓 S1 플랫폼을 지원하며, 튜리온 64 시리즈는 이 발표와 함께 종료되었다.
코드명 | 코어 | 출시일 |
---|---|---|
Lancaster, Richmond, Sable | 싱글 코어 (90nm), 싱글 코어 (90nm), 싱글 코어 (65nm) | 2005년 3월, 2006년 9월, 2008년 6월 |
Taylor, Trinidad, Tyler, Lion | 듀얼 코어 (90nm), 듀얼 코어 (90nm), 듀얼 코어 (65nm), 듀얼 코어 (65nm) | 2006년 5월, 2006년 5월, 2007년 5월, 2008년 6월 |
Griffin | 듀얼 코어 (65nm) | 2008년 6월 |
Caspian | 듀얼 코어 (45nm) | 2009년 9월 |
Champlain | 듀얼 코어 (45nm) | 2010년 5월 |
4. 모델명
튜리온 프로세서의 모델명은 초기에는 두 글자, 대시(-), 두 자리 숫자로 구성되었다(예: ML-34). 첫 번째 글자는 프로세서의 종류를 나타내는데, 싱글 코어는 M, 듀얼 코어 튜리온 64 X2 프로세서는 T를 사용했다. 두 번째 글자는 알파벳 순서가 뒤로 갈수록 모바일(저전력 소비)에 더 적합하다는 의미였다. 숫자는 성능 등급(PR)을 나타낸다. 예를 들어, MT-30과 ML-34를 비교하면, MT-30의 T가 ML-34의 L보다 알파벳 순서상 뒤에 있으므로 MT-30이 ML-34보다 전력을 덜 소비한다. 하지만 34가 30보다 크므로 ML-34가 MT-30보다 빠르다.
튜리온 II 울트라 및 튜리온 II 제품군부터는 모델명 방식이 단순화되었다. 문자 "M" 다음에 상대적인 성능을 나타내는 숫자가 붙는 방식이다. 숫자가 높을수록 클럭 속도가 높다. 예를 들어 튜리온 II M500은 2.2 GHz, 튜리온 II M520은 2.3 GHz의 클럭 속도를 가진다.
초기 튜리온 64의 모델 번호는 2글자의 알파벳과 2자리의 숫자로 구성되어, 모바일 용도 적합성과 처리 성능을 나타냈다. 애슬론 64와는 다르게, Opteron이나 애슬론 64 FX에 가까운 방식이었다.[2]
튜리온 64는 열 설계 전력(TDP)에 따라 35W 모델은 "ML", 25W 모델은 "MT"로 구분되었다. M 뒤의 알파벳은 모빌리티 레벨, 즉 휴대 기기 탑재 적합성을 나타내며, Z에 가까울수록 모빌리티 레벨이 높다.[2]
5. 코어
튜리온 프로세서는 다양한 코어를 기반으로 제작되어 각기 다른 특징을 지닌다.
K8 기반 코어 (90nm, 65nm)
- 랭커스터(Lancaster) (90 nm): 소켓 754를 사용하며, 싱글 채널 DDR SDRAM을 지원한다. MMX, Enhanced 3DNow!, SSE, SSE2, SSE3, AMD64, PowerNow!, NX 비트를 지원한다.
- 리치먼드(Richmond) (90 nm): 소켓 S1을 사용하며, AMD-V를 추가로 지원한다.
- 테일러(Taylor) & 트리니다드(Trinidad) (90 nm): 듀얼 코어 프로세서로, 소켓 S1을 사용하며, 듀얼 채널 DDR2-667 MHz 메모리를 지원한다.
- 타일러(Tyler) (65 nm): 소켓 S1을 사용하며, 듀얼 채널 DDR2-667 MHz 메모리를 지원한다. 애슬론 64 X2 듀얼 코어 노트북용 모델(TK-53, TK-55, TK-57)도 포함된다.
K10 기반 코어 (65nm, 45nm)
- 라이언(Lion) (65 nm): 소켓 S1 (S1g2)을 사용하며, 듀얼 채널 DDR2-800 MHz 메모리를 지원한다. 하이퍼트랜스포트 속도가 향상되었다. (ZM-85 및 ZM-87 모델은 2200 MHz)
- 캐스피언(Caspian) (45 nm): 소켓 S1g3를 사용하며, 듀얼 채널 DDR2-800 MHz 메모리를 지원한다. SSE4a를 추가로 지원한다. 튜리온 II 울트라는 K10.5 아키텍처의 모바일 버전(데스크톱 버전은 Regor)으로, 2.5 GHz 클럭 속도, 2MB L2 캐시(코어당 1MB), 3.6GT/s 하이퍼트랜스포트, 128비트 FPU를 갖추고 있다. 튜리온 II는 L2 캐시가 1MB(코어당 512KB)이고 클럭 속도가 2.2 GHz에서 2.6 GHz로 더 낮다.[1]
K8 Revision G 기반 코어 (65nm)
- 그리핀(Griffin): AMD의 모바일 플랫폼 전용으로 설계되었으며, Phenom 프로세서와 유사한 개선 사항을 포함한다. 2008년 6월 "Puma" 모바일 플랫폼의 일부로 출시되었다. 듀얼 코어, 65 nm 공정, DDR2-800 SO-DIMM 지원, DRAM 프리페처, 향상된 노스브리지를 특징으로 한다. 각 코어는 1 MiB L2 캐시를 가지며 (총 2 MiB), 클럭 속도는 2.0 GHz에서 2.4 GHz, TDP는 32W에서 35W이다.[3] 세 개의 전압 평면을 통해 각 코어와 노스브리지가 독립적으로 전압 및 주파수를 조절할 수 있다.[4] 딥 슬립 상태 C3, C4 (AltVID), HyperTransport 3.0, 통합 SMBUS (SB-TSI) 인터페이스를 지원한다.[5] Turion 64 X2와 동일한 소켓 S1을 사용하지만 핀 배열이 다르며, RS780M 칩셋과 함께 작동한다.[6] 코어 자체는 K8 기반으로, 65 nm Turion 64 X2 프로세서와 거의 동일하다.
5. 1. 랭커스터(Lancaster) (90 nm SOI)
랭커스터(Lancaster)는 튜리온 64 1세대 제품의 개발 코드네임이다.90nm SOI 공정으로 제조되었으며, AMD64, NX 비트, 3DNow! 프로페셔널, SSE2, SSE3, PowerNow! 등을 지원한다. 소켓 754를 사용하며, 800 MHz 하이퍼트랜스포트를 지원한다. 메모리 컨트롤러를 내장하여, PC3200의 DDR SDRAM에 싱글 채널로 접근한다.
- 스테핑: E5
- L1 캐시: 64 + 64 KiB (데이터 + 명령어)
- L2 캐시: 512 또는 1024 KiB, 풀 스피드
- MMX, Enhanced 3DNow!, SSE, SSE2, SSE3, AMD64, PowerNow!, NX 비트
- 소켓 754, 하이퍼트랜스포트 (800 MHz, HT800)
- VCore:
- * 0.8 V - 1.2 V (ML 칩)
- * 0.8 V - 1.35 V (MT 칩)
- TDP: 최대 25/35 와트
- 최초 출시: 2005년 3월
- 클럭 속도: 1600, 1800, 2000, 2200, 2400 MHz
모델 번호 | 클럭 (MHz) | L2 캐시 (KiB) | TDP (W) |
---|---|---|---|
ML-44 | 2400 | 1024 | 35 |
ML-42 | 2400 | 512 | |
ML-40 | 2200 | 1024 | |
ML-37 | 2000 | 1024 | |
ML-34 | 1800 | 1024 | |
ML-32 | 1800 | 512 | |
ML-30 | 1600 | 1024 | |
ML-28 | 1600 | 512 | |
MT-40 | 2200 | 1024 | 25 |
MT-37 | 2000 | 1024 | |
MT-34 | 1800 | 1024 | |
MT-32 | 1800 | 512 | |
MT-30 | 1600 | 1024 | |
MT-28 | 1600 | 512 |
5. 2. 리치먼드(Richmond) (90 nm SOI)
AMD-V를 지원하며, MMX, 향상된 3DNow!, SSE, SSE2, SSE3, AMD64, PowerNow!, NX 비트를 지원한다.- L1 캐시: 64 + 64 KiB (데이터 + 명령어)
- L2 캐시: 512 KiB, 풀 스피드
- 소켓 S1, 하이퍼트랜스포트 (800 MHz, HT800)
- 전력 소비 (TDP): 최대 31 와트
- 최초 출시: 2006년 9월 1일
- 클럭 속도: 2000, 2200 MHz
모델 번호 | 클럭 (MHz) | L2 캐시 (KiB) | TDP (W) |
---|---|---|---|
MK-36 | 2000 | 512 | 31 |
MK-38 | 2200 |
5. 3. 테일러(Taylor) & 트리니다드(Trinidad) (90 nm SOI)
AMD의 64비트 듀얼 코어 모바일 CPU인 튜리온 64 X2 초기 모델이다.[2] 코드명은 테일러(Taylor)와 트리니다드(Trinidad)이며, 90nm 공정으로 제조되었다.- 듀얼 AMD64 코어
- 스테핑 F2
- L1 캐시: 코어당 64 + 64 KiB (데이터 + 명령어)
- L2 캐시: 코어당 256 KiB (Taylor) 또는 512 KiB (Trinidad), 풀 스피드
- 메모리 컨트롤러: 듀얼 채널 DDR2-667 MHz
- MMX, 확장 3DNow!, SSE, SSE2, SSE3, AMD64, PowerNow!, NX bit, AMD-V
- 소켓 S1, 하이퍼트랜스포트 (800 MHz, 1600 MT/s, 10.7 GB/s CPU-RAM + 6.4 GB/s CPU-I/O 전송 속도)[7]
- TDP: 최대 31, 33, 35 와트
- 최초 출시일: 2006년 5월 17일
- 클럭 속도: 1600, 1800, 2000, 2200 MHz
열 설계 전력 (TDP) | 모델명 | 클럭 속도 | L2 캐시 (코어당) |
---|---|---|---|
31W | TL-50 | 1600 MHz | 256 KiB |
TL-52 | 1600 MHz | 512 KiB | |
33W | TL-56 | 1800 MHz | 512 KiB |
35W | TL-60 | 2000 MHz | 512 KiB |
TL-64 | 2200 MHz | 512 KiB |
5. 4. 타일러(Tyler) (65 nm SOI)
튜리온 64 X2는 인텔 코어 및 코어 2 CPU와 경쟁하기 위한 AMD의 64비트 듀얼 코어 모바일 CPU로, 코드명은 타일러(Tyler)이다.- 듀얼 AMD64 코어
- 스테핑 G1, G2
- L1 캐시: 코어당 64 + 64 KiB (데이터 + 명령어)
- L2 캐시: 코어당 256 KiB (모든 애슬론 & 튜리온 TL-50) 또는 코어당 512 KiB (기타 모든 제품), 풀 스피드
- 메모리 컨트롤러: 듀얼 채널 DDR2-667 MHz (10.6GB/s 전이중 CPU/RAM 대역폭)
- 100 MHz 단위 (동적 P-state 전환)
- MMX, 확장 3DNow!, SSE, SSE2, SSE3, AMD64, 파워나우!, NX 비트, AMD-V
- 소켓 S1, 하이퍼트랜스포트 (800 MHz / 1600 MT/s)
- 소비 전력 (TDP): 최대 31, 35 와트
- 최초 출시: 2007년
- 클럭 속도: 1700, 1800, 1900, 2000, 2100, 2200, 2300, 2400 MHz
모델 번호 | 클럭 속도 | L2 캐시 | TDP | 비고 |
---|---|---|---|---|
TK-53 | 1700 MHz | 256 KiB x2 | 31W | 애슬론 64 X2 듀얼 코어 노트북용 |
TK-55 | 1800 MHz | 256 KiB x2 | 31W | 애슬론 64 X2 듀얼 코어 노트북용 |
TL-56 | 1800 MHz | 512 KiB x2 | 31W | |
TK-57 | 1900 MHz | 256 KiB x2 | 31W | 애슬론 64 X2 듀얼 코어 노트북용 |
TL-58 | 1900 MHz | 512 KiB x2 | 31W | |
TL-60 | 2000 MHz | 512 KiB x2 | 31W | |
TL-62 | 2100 MHz | 512 KiB x2 | 35W | |
TL-64 | 2200 MHz | 512 KiB x2 | 35W | |
TL-66 | 2300 MHz | 512 KiB x2 | 35W | |
TL-68 | 2400 MHz | 512 KiB x2 | 35W |
5. 5. 라이언(Lion) (65 nm SOI)
- 듀얼 AMD64 코어
- B1 스테핑
- L1 캐시: 코어당 64 + 64 KiB (데이터 + 명령어)
- L2 캐시: 코어당 512 KiB 또는 1 MiB, 풀 스피드
- 메모리 컨트롤러: 듀얼 채널 DDR2-800 MHz
- MMX, 확장 3DNow!, SSE, SSE2, SSE3, AMD64, PowerNow!, NX 비트, AMD-V
- 소켓 S1 (S1g2)
- 하이퍼트랜스포트 (1800 MHz, 3600 MT/s, 12.8 GB/s CPU-RAM + 14.4 GB/s CPU-I/O 전송률)
- 하이퍼트랜스포트 (ZM-85 및 ZM-87에서만 2200 MHz, 4400 MT/s)
- 소비 전력 (TDP): 최대 32, 35 와트
- 최초 출시일: 2008년 6월 4일
- 클럭 속도:
- * 2000, 2100, 2200 MHz (RM-7x, L2 캐시: 1 MiB)
- * 2100, 2200, 2300, 2400, 2500 MHz (ZM-8x, L2 캐시: 2 MiB)
모델 번호 | 클럭 속도 | L2 캐시 | 하이퍼트랜스포트 | TDP | 출시일 |
---|---|---|---|---|---|
31W TDP | |||||
RM-70 | 2000MHz | 1MiB | 1800MHz | 31W | 2008년 6월 4일 |
32W TDP | |||||
ZM-80 | 2100MHz | 2MiB | 1800MHz | 32W | 2008년 6월 4일 |
35W TDP | |||||
RM-72 | 2100MHz | 1MiB | 1800MHz | 35W | 2008년 6월 4일 |
RM-74 | 2200MHz | 1MiB | 1800MHz | 35W | 2008년 6월 4일 |
ZM-82 | 2200MHz | 2MiB | 1800MHz | 35W | 2008년 6월 4일 |
ZM-84 | 2300MHz | 2MiB | 1800MHz | 35W | 2008년 6월 4일 |
ZM-85 | 2300MHz | 2MiB | 2200MHz | 35W | 2008년 6월 4일 |
ZM-86 | 2400MHz | 2MiB | 1800MHz | 35W | 2008년 6월 4일 |
ZM-87 | 2400MHz | 2MiB | 2200MHz | 35W | 2008년 6월 4일 |
ZM-88 | 2500MHz | 2MiB | 1800MHz | 35W | 2008년 6월 4일 |
5. 6. 캐스피언(Caspian) (45 nm SOI)
듀얼 스타즈(Stars) 코어 (AMD K10) 기반의 듀얼 코어 프로세서이다. L2 캐시는 코어당 512 KiB 또는 1 MiB이며, 메모리 컨트롤러는 듀얼 채널 DDR2-800 MHz를 지원한다. MMX, 확장 3DNow!, SSE, SSE2, SSE3, SSE4a, AMD64, 파워나우!, NX 비트, AMD-V를 지원한다. 소켓 S1g3를 사용하며, 하이퍼트랜스포트는 1600 MHz 또는 1800 MHz이다.[1]튜리온 II 울트라(코드명 Caspian)는 K10.5 아키텍처의 모바일 버전으로, 데스크톱 버전인 Regor로도 알려져 있다. 클럭 속도는 2.5 GHz, L2 캐시는 총 2MB(코어당 1MB), 하이퍼트랜스포트는 3.6GT/s, 128비트 FPU를 갖추고 있다. 이전 제품인 튜리온 X2 울트라(코드명 Griffin)와 동일하게 35W의 TDP를 유지한다.[1]
튜리온 II는 튜리온 II 울트라와 동일하지만, L2 캐시가 1MB(코어당 512KB)이고 클럭 속도가 2.2 GHz에서 2.6 GHz로 더 낮다.[1]
