1. 개요

안정성 완화는 항공기의 설계 기법으로, 항공기의 안정성을 의도적으로 줄여 기동성을 향상시키는 것을 의미한다. 초기 항공기 설계는 내재적 안정성에 중점을 두어 외부 교란 없이도 수평을 유지하는 능력을 확보하려 했으나, 라이트 형제는 불안정한 날개를 사용하여 조종성을 향상시켰다. 이후 비행 제어 기술 발전과 함께 플라이 바이 와이어 기술이 실용화되면서, 항공기의 안정성을 능동적으로 제어하는 기술(ACT)이 등장했다. ACT는 항공기의 기동성을 향상시키기 위해 사용되며, 정적 안정성 완화, 직접력 제어, 기동 하중 제어, 플러터 모드 제어 등의 기술을 포함한다.

더 읽어볼만한 페이지

공기역학 - 항력
항력은 유체 내에서 움직이는 물체에 작용하여 물체의 운동을 방해하는 유체 저항력이며, 유체의 밀도, 물체의 속도, 기준 면적, 항력 계수 등에 의해 결정된다.
공기역학 - 추력
추력은 물체를 특정 방향으로 가속시키는 힘으로, 단위 시간당 운동량 변화율과 같으며, 프로펠러 회전, 제트 엔진 배기가스 분출 등 다양한 방식으로 발생하고 이동 및 제어에 필수적인 요소이다.

안정성 완화
개요
유형	항공기
특징	저안정성 또는 무안정성
제어 방식	플라이 바이 와이어 시스템
기술적 특징
안정성 감소	항공기의 정적 안정성을 감소시켜 기동성 향상
제어 시스템	복잡한 플라이 바이 와이어 시스템을 통해 안정성 유지
반응성	조종에 대한 빠른 반응
기동성	높은 기동성과 우수한 회전 능력
역사 및 개발
초기 연구	1970년대부터 연구 시작
명칭	CCV (Control Configured Vehicle, 능동 제어 형상기)라고도 불림
장점 및 단점
장점	향상된 기동성 공기역학적 효율성 증가
단점	복잡한 제어 시스템 필요 높은 개발 및 유지보수 비용 플라이 바이 와이어 시스템에 대한 의존성 증가
활용 분야
군용 항공기	전투기의 기동성 향상
민간 항공기	연비 향상 및 승차감 개선
무인 항공기 (UAV)	다양한 임무 수행 능력 향상

2. 초기 항공기의 안정성 개념

초기 항공기 설계는 대부분 '내재적 안정성'에 중점을 두었다. 이는 항공기가 외부 교란 없이도 자동적으로 수평(횡) 위치를 유지하는 능력을 의미한다. 랭글리, 샤누트 등 초기 항공 연구자들은 하그레이브 셀룰러 날개(수직 패널을 포함한 상자 연 구조의 날개)와 강한 다이히드럴 날개를 사용하여 내재적 안정성을 확보하려 했다.^[5] 이들은 조종사가 항공기 롤을 제어하는 수단을 포함하지 않고, 엘리베이터와 방향타만 제어할 수 있도록 설계했다. 그 결과, 롤링 없이 항공기를 회전시키기 어려웠고, 측풍의 영향을 많이 받았다.^[5]

라이트 형제는 1903년 최초의 동력 비행기를 본질적으로 불안정한 안테히드럴(처진) 날개로 설계했다. 이는 조종사가 횡 방향 롤을 제어하고, 비행기가 새나 자전거처럼 회전하거나 "기울" 수 있게 하는 방법이었다. 1908년 8월 윌버 라이트가 유럽의 비행가들에게 엘리베이터, 방향타 및 롤 제어를 협조적으로 사용하는 것의 중요성을 시연하기 전까지 유럽에서는 널리 알려지지 않았다.

3. 날개 수직 위치와 롤 안정성

날개의 수직 위치는 항공기의 롤 안정성에 큰 영향을 미친다.

"고익"(High-wing) 위치(예: 동체 상단에 위치)를 가진 항공기는 롤 안정성이 더 높다. 예를 들어, 세스나 152가 있다.
"저익"(Low-wing) 위치(예: 동체 아래)를 가진 항공기는 롤 안정성이 덜하다. 파이퍼 파니는 "저익"을 사용한다.

4. 불안정 항공기

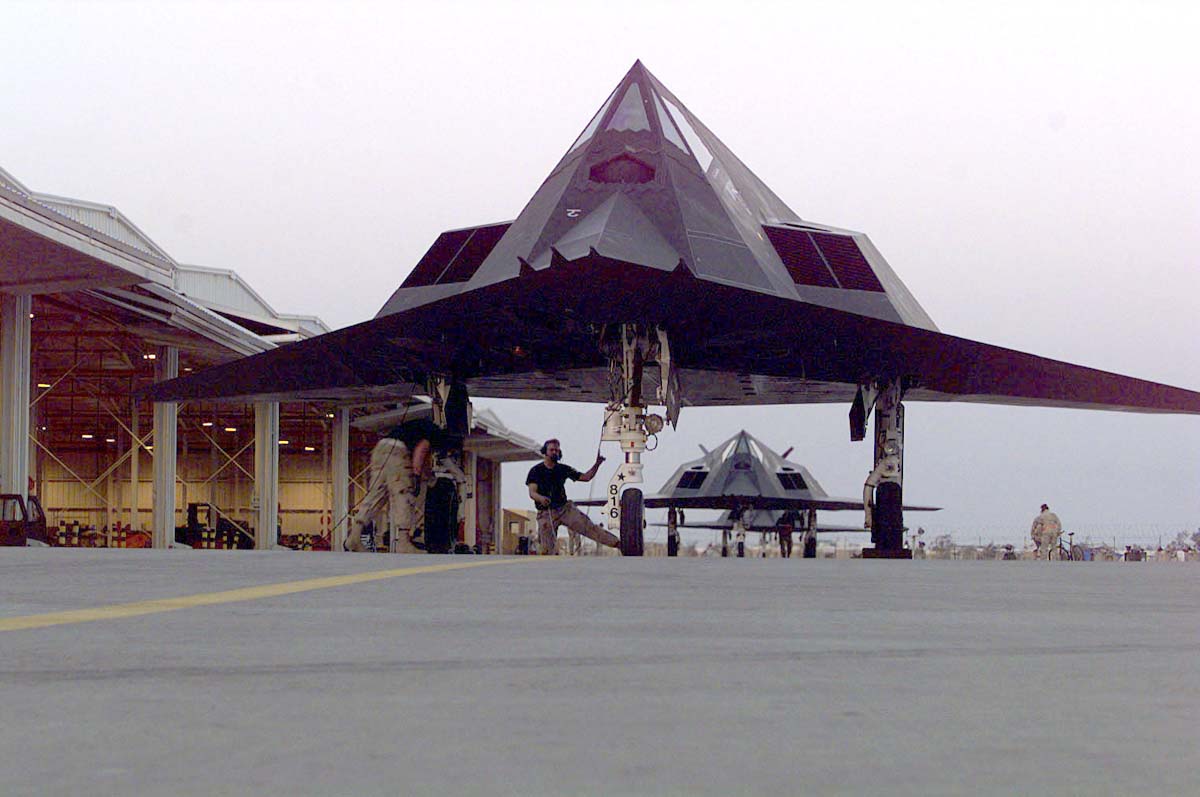

현대 군용 항공기, 특히 저피탐(스텔스) 설계는 형태 때문에 불안정성을 보이는 경우가 많다. 예를 들어, 록히드 마틴 F-117 나이트호크는 레이더 반사 단면적을 줄이고 비교적 안전하게 대공 방어망을 통과하기 위해 매우 비전통적인 동체와 날개 형태를 사용한다. 그러나 이 설계의 평평한 면은 안정성을 감소시켜 컴퓨터화된 플라이 바이 와이어 시스템이 필요하게 된다.^[3]
