오사카시 교통국 20계 전동차

3. 20계

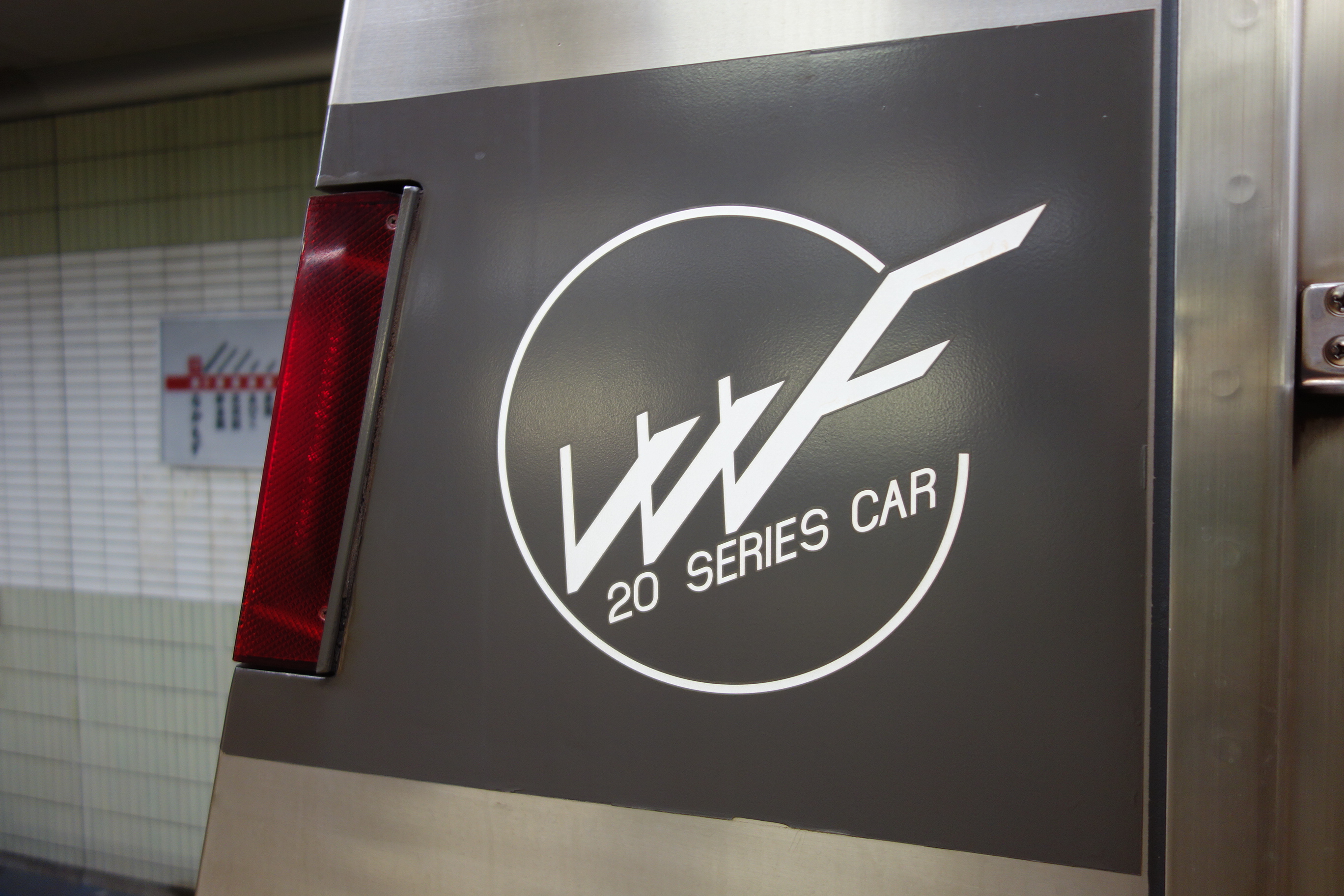

20계는 1984년 주오 선에 2601F(6량 편성)가 최초로 도입되었고, 이후 1985년과 1989년에 추가 도입되었다. 1989년에는 다니마치선용 30번대(2631F ~ 2639F)가 도입되었는데, 긴테쓰 선 직결 대응 설비 유무를 제외하고는 주오 선용과 동일한 설계이다.^[1]

알루미늄 합금제 차체를 채택했으며, 대형 압출 형재를 자동 용접하여 제작되었다. 초박형 냉방 장치(미쓰비시 전기 CU-74C, 도시바 RPU-4410)를 탑재하여 객실 내 천장 높이를 확보했다.^[1]

GTO 소자를 사용한 VVVF 인버터 제어 방식을 채택했으며, 1대의 제어 장치로 2개의 주 전동기를 제어하는 1C2M 구성을 2세트 탑재했다. 주 전동기는 도시바 SEA-309, 히타치 HS-34529-02RB, 미쓰비시 전기 MB-5012-A 등 3종이 채용되었다.^[1]

2004년 긴테쓰 게이한나선 연장에 맞춰 20계 제어 소자가 IGBT 소자로 교체되었으며, 30번대 차량은 주오 선으로 전적되었다. 2014년 8월 2601F를 시작으로 순차적으로 폐차되었으며, 2024년 3월에 형식 소멸되었다.^[1]

3. 1. 20계 편성표

4. 신20계

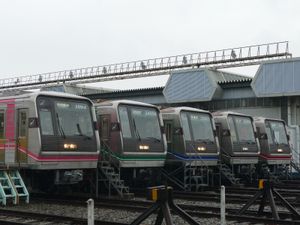

신20계는 20계의 후속 모델로, 1990년 국제 꽃과 녹지 박람회 개최에 맞춰 등장했다. 21계, 22계, 23계, 24계, 25계의 5개 계열로 구성되며, 총 89개 편성 572량이 재적하고 있다.

• '''21계''': 오사카 메트로 미도스지선과 기타오사카 급행철도 난보쿠선에서 사용되는 10량 편성
• '''22계''': 오사카 메트로 다니마치선에서 사용되는 6량 편성
• '''23계''': 오사카 메트로 요쓰바시선에서 사용되는 6량 편성
• '''24계''': 오사카 메트로 주오선 및 긴테쓰 게이한나선에서 사용되는 6량 편성
• '''25계''': 오사카 메트로 센니치마에선에서 사용되는 4량 편성

4. 1. 21계 (미도스지선)

4. 2. 22계 (다니마치선)

4. 3. 23계 (요쓰바시선)

4. 4. 24계 (주오선)

4. 5. 25계 (센니치마에선)

4. 6. OTS계 (오사카항 트랜스포트 시스템)

5. 갱신 공사

2000년부터 휠체어 공간 설치가, 2002년부터는 측면 목적지 표시기와 차내 안내 표시 장치 설치가 시작되었다.^[1]

주오선에 배속된 24계 차량 가운데 2601F와 2602F는 차체 측면 전체에 연선 관광지인 가이유칸의 고래상어 등을 그린 랩핑필름이 부착되었다.^[2] 이 두 편성은 랩핑 필름이 벗겨진 후에 측면 목적지 표시기가 부착되었다.^[2]
