1. 개요
점퍼는 회로의 전기적 연결을 설정하거나 변경하는 데 사용되는 장치이다. 점퍼는 일반적으로 플라스틱 블록에 감싸인 전도성 슬리브로, 핀 위에 씌워 회로를 완성한다. 점퍼는 2핀 또는 3핀으로 구성되어 부울 상태를 선택할 수 있으며, 핀 사이의 간격인 핀 피치로 분류된다. 과거에는 CPU 속도 및 전압 설정에 사용되었으나, 현재는 SATA 드라이브와 플러그 앤 플레이 장치의 등장으로 사용이 감소했다. 점퍼리스 설계는 빠르고 쉽게 설정을 변경할 수 있다는 장점이 있다. 영구적인 회로 연결을 위해 솔더 점퍼가 사용되기도 한다.
더 읽어볼만한 페이지
- 컴퓨터 하드웨어 튜닝 - 오버클럭
오버클럭은 CPU, GPU, RAM 등의 컴퓨터 부품의 클럭 속도를 높여 성능을 향상시키는 기술로, 하드웨어 이해와 안정적인 냉각 및 전원 공급이 중요하며, 과도한 시도는 하드웨어 손상을 초래할 수 있다. - 컴퓨터 하드웨어 튜닝 - 서멀테이크
서멀테이크는 1999년 대만에서 설립되어 미국 캘리포니아에 본사를 둔 컴퓨터 하드웨어 및 게이밍 기어 제조 회사로, Tt eSPORTS 브랜드로 게이밍 주변기기를 제공하며, 2009년 LUXA2라는 모바일 액세서리 브랜드도 런칭했지만, 2015년에는 디자인 표절 논란이 있었다.
| 점퍼 (컴퓨팅) |
|---|
2. 구조 및 설계
점퍼 핀(점퍼로 연결할 부분)은 점퍼 블록이라 불리는 그룹으로 배열되어 있으며, 각 그룹은 적어도 한 쌍의 접촉점을 가진다. 이러한 그룹들을 헤더라고 부르기도 한다.
점퍼는 전기적으로 전도되어야 하며, 편의를 위해 보통 전기가 흐르지 않는 플라스틱 블록에 감싸여 있다. 이를 통해 단락(누전) 등의 사고를 예방할 수 있다.
2. 1. 점퍼의 종류

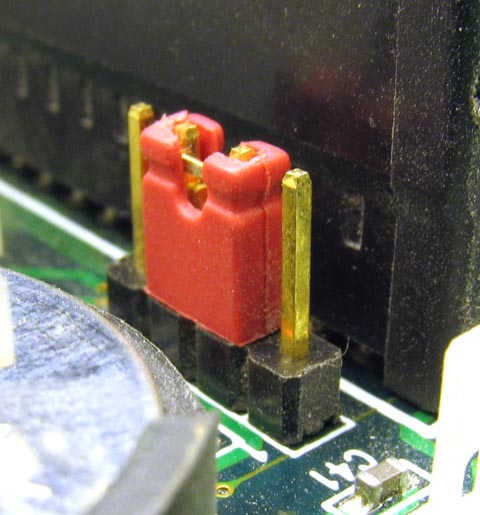

점퍼 핀(점퍼로 연결할 지점)은 "점퍼 블록"이라고 하는 그룹으로 배열되며, 각 그룹은 최소 한 쌍의 접점을 가진다. 이러한 그룹들을 헤더(header)라고 하기도 한다. 점퍼 자체는 적절한 크기의 전도성 슬리브를 핀 위에 씌워 회로를 완성하며, 기술적으로는 분로 점퍼라고 한다.점퍼는 전기적으로 전도되어야 하며, 편의상 일반적으로 전기가 흐르지 않는 플라스틱 블록에 내장되어 있다. 이렇게 하면 보호되지 않은 점퍼가 실수로 중요한 것을 단락시킬 위험을 방지할 수 있다.
2핀 점퍼는 두 가지 부울 상태 중에서만 선택할 수 있는 반면, 3핀 점퍼는 세 가지 상태 중에서 선택할 수 있다. 점퍼가 켜져 있거나, 최소 2개의 핀을 덮고 있는 경우, 이는 닫힌 점퍼이다. 점퍼가 꺼져 있거나, 핀 1개만 덮고 있거나, 핀에 점퍼가 없는 경우에는 열린 점퍼이다.
점퍼 션트는 피치 (핀 사이의 중심에서 중심까지 측정한 균일한 거리)로 분류할 수 있다. 일반적인 피치는 다음과 같다.
| 피치 |
|---|
| 2.54mm |
| 2mm |
| 1.27mm |
2. 2. 점퍼 핀의 피치
점퍼 핀은 피치(핀 간 거리)에 따라 분류할 수 있다. 일반적인 피치는 다음과 같다.| 피치 |
|---|
| 2.54mm |
| 2mm |
| 1.27mm |
3. 사용 예시
점퍼는 인쇄 회로 기판 초창기부터 사용되었다.[1][2] 구형 컴퓨터에서는 CPU 속도와 전압 설정을 점퍼로 하는 경우가 많았다.
점퍼리스 설계는 설정이 빠르고 쉬우며, 기술적인 지식이 거의 필요하지 않고, 회로 기판에 물리적으로 접근하지 않고도 조정할 수 있다는 장점이 있다. PC에서 점퍼의 가장 일반적인 용도는 ATA 드라이브의 작동 모드(마스터, 슬레이브 또는 케이블 선택)를 설정하는 것이었지만, SATA 드라이브와 플러그 앤 플레이 장치의 등장으로 사용이 감소했다.
3. 1. 과거의 사용
점퍼 핀(점퍼로 연결된 부분)은 점퍼 블록(jumper block)이라 불리는 그룹으로 나열되어 있고, 각 그룹은 적어도 한 쌍의 접촉점을 가진다. 이러한 그룹들을 헤더(header)라고 하기도 한다. 일반적으로 점퍼 블록에 연결된 각 접촉부는 조그마한 금속 핀의 사용을 중단시킨다.
점퍼는 전기적으로 전도되어야 하며, 편의를 위하여 보통 전기가 흐르지 않는 플라스틱 블록에 감싸여 있다. 이로써 단락(누전) 등의 사고가 일어나는 것을 막을 수 있다.
점퍼가 두 개 이상의 점퍼 핀 위에 놓이면, 핀들 사이에 전기적 연결이 이루어진다. 그러면 장비는 이에 따라 특정 설정을 활성화하도록 지시받는다. 예를 들어, 구형 PC 시스템에서는 CPU 속도와 전압 설정이 종종 점퍼를 설정하여 이루어졌다.[1][2]
일부 설명서에서는 점퍼를 켜짐, 꺼짐, 닫힘 또는 열림으로 설정하는 것을 언급할 수 있다. 점퍼가 켜져 있거나 최소 두 개의 핀을 덮고 있으면 닫힌 점퍼이고, 점퍼가 꺼져 있거나, 하나의 핀만 덮고 있거나, 핀에 점퍼가 없으면 열린 점퍼이다.
PC에서 점퍼의 가장 일반적인 사용은 ATA 드라이브의 작동 모드(마스터, 슬레이브 또는 케이블 선택)를 설정하는 것이었지만, SATA 드라이브와 플러그 앤 플레이 장치의 등장으로 이러한 사용은 감소했다.
3. 2. 현재의 사용
점퍼 핀(점퍼로 연결된 부분)은 점퍼 블록(jumper block)이라 불리는 그룹으로 나열되어 있고, 각 그룹은 적어도 한 쌍의 접촉점을 가진다. 이러한 그룹들을 헤더(header)라고 하기도 한다. 일반적으로 점퍼 블록에 연결된 각 접촉부는 조그마한 금속 핀의 사용을 중단시킨다.[1][2]
점퍼는 전기적으로 전도되어야 하며, 보통 전기가 흐르지 않는 플라스틱 블록에 감싸여 있어 편리하다. 이로써 단락(누전) 등의 사고를 막을 수 있다.
점퍼가 두 개 이상의 점퍼 핀 위에 놓이면 핀들 사이에 전기적 연결이 이루어지며, 장비는 이에 따라 특정 설정을 활성화하도록 지시받는다. 점퍼는 인쇄 회로 기판 초창기부터 사용되었다. 구형 컴퓨터에서는 CPU 속도와 전압 설정을 점퍼로 설정하는 경우가 많았다.[1][2]
일부 설명서에서는 점퍼를 켜짐, 꺼짐, 닫힘 또는 열림으로 설정하는 것을 언급할 수 있다. 점퍼가 켜져 있거나 최소 두 개의 핀을 덮고 있으면 닫힌 점퍼이고, 점퍼가 꺼져 있거나 하나의 핀만 덮고 있거나 핀에 점퍼가 없으면 열린 점퍼이다.
점퍼리스 설계는 일반적으로 설정이 빠르고 쉬우며, 기술적인 지식이 거의 필요하지 않고, 회로 기판에 물리적으로 접근하지 않고도 조정할 수 있다는 장점이 있다. PC에서 점퍼의 가장 일반적인 용도는 ATA 드라이브의 작동 모드(마스터, 슬레이브 또는 케이블 선택)를 설정하는 것이었지만, SATA 드라이브와 플러그 앤 플레이 장치의 등장으로 이러한 사용은 감소했다.
3. 3. 점퍼 설정
점퍼 핀(점퍼로 연결된 부분)은 점퍼 블록(jumper block)이라 불리는 그룹으로 나열되어 있고 각 그룹은 적어도 한 쌍의 접촉점을 가진다. 이러한 그룹들을 헤더(header)라고 하기도 한다. 일반적으로 점퍼 블록에 연결된 각 접촉부는 조그마한 금속 핀의 사용을 중단시킨다.
점퍼는 전기적으로 전도되어야 하며 이들은 편의를 위하여 보통 전기가 흐르지 않는 플라스틱 블록에 감싸여 있다. 이로써 단락(누전) 등의 사고가 일어나는 것을 막을 수 있다.
점퍼가 두 개 이상의 점퍼 핀 위에 놓이면, 핀들 사이에 전기적 연결이 이루어지며, 장비는 이에 따라 특정 설정을 활성화하도록 지시받는다. 예를 들어, 구형 PC 시스템에서는, CPU 속도와 전압 설정이 종종 점퍼를 설정하여 이루어졌다.[1]
일부 설명서에서는 점퍼를 켜짐, 꺼짐, 닫힘 또는 열림으로 설정하는 것을 언급할 수 있다. 점퍼가 켜져 있거나 최소 두 개의 핀을 덮고 있으면 닫힌 점퍼이고, 점퍼가 꺼져 있거나, 하나의 핀만 덮고 있거나, 핀에 점퍼가 없으면 열린 점퍼이다.[2]
점퍼리스 디자인은 일반적으로 빠르고 쉽게 설정할 수 있고, 기술적인 지식이 거의 필요하지 않으며, 회로 기판에 물리적으로 접근하지 않고도 조정할 수 있다는 장점이 있다. PC에서 점퍼의 가장 일반적인 사용은 ATA 드라이브의 작동 모드(마스터, 슬레이브 또는 케이블 선택)를 설정하는 것이었지만, SATA 드라이브와 플러그 앤 플레이 장치의 등장으로 이러한 사용은 감소했다.
4. 점퍼리스 설계
점퍼리스 설계는 설정이 빠르고 쉬우며, 기술적인 지식이 거의 필요하지 않고, 회로 기판에 물리적으로 접근하지 않고도 조정할 수 있다는 장점이 있다. PC에서 점퍼는 ATA 드라이브의 작동 모드를 설정하는 데 가장 많이 사용되었지만, SATA 드라이브와 플러그 앤 플레이 장치의 등장으로 사용이 감소했다.[1]
4. 1. 장점
점퍼는 인쇄 회로 기판 초창기부터 사용되었다. 구형 컴퓨터에서는 CPU 속도와 전압 설정을 점퍼로 하는 경우가 많았다.[1]5. 영구적인 회로 연결
일부 인쇄 배선 조립체, 특히 단층 회로 기판을 사용하는 조립체는 짝을 이룬 지점 사이에 짧은 길이의 전선을 납땜하기도 한다. 이러한 전선은 '와이어 브리지' 또는 점퍼라고 불리지만, 문제의 지점을 영구적으로 연결하기 위한 것이다. 이는 인쇄 배선의 레이아웃 문제를 해결하는 데 사용되며, 그렇지 않으면 부자연스럽거나 불가능한 전도성 트레이스 라우팅이 필요할 수 있는 연결을 제공한다. 경우에 따라 0옴 저항이 와이어 대신 사용되는데, 이는 실제 저항 및 기타 구성 요소를 설치하는 것과 동일한 로봇 조립 기계로 설치할 수 있기 때문이다.
5. 1. 솔더 점퍼
일부 인쇄 배선 조립체, 특히 단층 회로 기판을 사용하는 조립체는 짝을 이룬 지점 사이에 짧은 길이의 전선을 납땜한다. 이러한 전선은 '와이어 브리지' 또는 점퍼라고 불리지만, 구성 설정을 위해 사용되는 점퍼와 달리 문제의 지점을 영구적으로 연결하기 위한 것이다. 이는 인쇄 배선의 레이아웃 문제를 해결하는 데 사용되며, 그렇지 않으면 부자연스럽거나 불가능한 전도성 트레이스 라우팅이 필요할 수 있는 연결을 제공한다. 경우에 따라 0옴 저항이 와이어 대신 사용되는데, 이는 실제 저항 및 기타 구성 요소를 설치하는 것과 동일한 로봇 조립 기계로 설치할 수 있기 때문이다.일반적으로 사용자가 구성할 수 없는 구성 옵션을 설정하는 점퍼는 솔더 점퍼로 구현될 수도 있다. 솔더 점퍼는 보통 두 개 이상의 패드가 서로 가깝게 있거나 얽혀 있는 모양으로 되어 있다. 이 패드들은 기본적으로 비전도성이지만, 의도적으로 솔더 브리지를 배치하면 쉽게 연결을 닫을 수 있다. 만약 닫힌 상태가 기본 상태라면, PCB 설계자는 점퍼를 열기 위해 칼로 잘라낼 수 있는 얇은 트레이스를 겹쳐 놓을 수 있다.
