1. 개요
칼 구스타브 무반동총은 1948년부터 생산된 스웨덴제 무기로, 다목적 화력 지원 및 대전차전을 위해 개발되었다. M1, M2, M3, M4 등 여러 파생형이 있으며, 특히 M3와 M4는 무게 감소와 기능 개선을 통해 성능을 향상시켰다. 다양한 탄약을 사용하며, 현재까지 전 세계 여러 국가에서 사용되고 있다.
더 읽어볼만한 페이지
- 무반동총 - M40 무반동총
M40 무반동총은 1950년대에 개발된 105mm 구경의 무반동포로, M8C 관측 소총이 부착된 긴 튜브 형태이며, 삼각대나 차량에 탑재되어 HEAT, 고폭탄 등 다양한 탄종을 사용한다. - 무반동총 - RT-20
RT-20은 크로아티아에서 개발된 볼트 액션식 대물 저격총으로, M-84 및 T-72 전차의 적외선 조준경 공격을 목표로 불펍 방식과 총열 위의 반동 감소 튜브를 특징으로 하며, 20mm 이스파노 탄을 사용하여 강력한 화력을 제공하지만 후폭풍과 반동 문제가 있어 크로아티아 내전 당시 제한적으로 사용되었다. - 대전차 로켓 - 바주카
바주카는 제2차 세계 대전 중 미국에서 개발된 어깨에 메고 쏘는 대전차 로켓 발사기로, 다양한 모델과 구경의 로켓탄을 사용했으며, 한국 전쟁에서 한계를 보인 후 M67 무반동총 등으로 대체되었지만 2020년까지도 사용되었다. - 대전차 로켓 - RPG-7
RPG-7은 제2차 세계 대전 말 독일의 판처파우스트 250을 발전시킨 휴대용 대전차 로켓 발사기로, 1961년 소련군에 채용되어 전 세계 분쟁 지역에서 널리 사용되었다.
| 칼 구스타브 무반동총 | |
|---|---|
| 개요 | |
 | |
| 원산지 | 스웨덴 |
| 종류 | 견착식 무반동총 (공용화기 다목적 보병 지원화기) |
| 사용 기간 | 1948년–현재 |
| 사용 국가 | 사용자 참고 |
| 참전 | 전쟁 참고 |
| 설계자 | 휴고 아브람손, 시그프리드 악셀손, 하랄 옌첸 |
| 설계 시기 | M1: 1946년 M2: 1964년 M3: 1986년 M4: 2014년 |
| 제작사 | 사브 보포스 다이내믹스 (구 칼 구스타프스 스타드스 게베르스팍토리), 호와 (라이선스) |
| 단가 | 20,000 미국 달러 탄약 가격: 발당 500 ~ 3,000 미국 달러 |
| 제원 | |
| 무게 | M2: 14.2 kg M3: 10 kg M4/M3A1: 6.6 kg |
| 길이 | M2: 1130 mm M4/M3A1: 950 mm |
| 운용 인원 | 2명 (사수 및 장전수), 단발 사격 속도로 단독 운용 가능 |
| 탄약 | 84 × 245 mm R RCL |
| 구경 | 84 mm |
| 작동 방식 | 무반동, 단발식, 후미 장전식, 횡방향, 뇌관 발사식 |
| 발사 속도 | 분당 6발 |
| 탄속 | 230–255 m/s |
| 유효 사거리 | 이동 차량 대상: 350–400 m 정지 차량 대상: 500 m 연막 및 고폭탄 사용 시: 1000 m 로켓 추진 레이저 유도탄 사용 시: 2500 m |
| 급탄 방식 | 경첩식 약실 |
| 조준 장치 | 개방형 (기계식) 조준기; 광학 3배 레이저 거리 측정기; 영상 증폭 시스템 |
2. 역사
칼 구스타브 무반동총은 1948년부터 생산된 전 세계적인 베스트셀러 무기이다. 미국 육군 특수부대 제75레인저연대 등에서 사용하는 것으로 유명하다.
칼 구스타프 무반동총은 여러 파생형이 개발되었다.
1940년대 초중반, 무반동총의 원리를 도입한 대전차 라이플 개발이 시작되었다. 초기에는 20mm 구경의 칼 구스타프 pvg m/42가 개발되었으나, 제2차 세계 대전에서 등장한 신형 전차들에 대항하기에는 위력이 부족하다고 판단되어 대구경화가 추진되었다. 37mm, 47mm 구경을 거쳐 19세기의 대포에 사용되던 84mm 구경이 채택되었고, 1946년에 시제품이 완성되었다.
1948년, 최초 양산형인 M1이 스웨덴군에 ''8,4 cm granatgevär m/48''로 채택되었다. 미국 육군의 바주카, 영국군의 PIAT, 독일군의 판처슈렉과 유사한 역할을 수행했지만, 순수한 대전차전보다는 다목적 및 화력 지원에 더 중점을 두었다. 다른 시스템에서 사용된 핀과 달리 탄의 회전을 안정시키기 위해 강선이 있는 총신을 사용했다. 무반동총 발사 시스템을 사용함으로써 구스타프는 Panzerschreck와 바주카의 및 PIAT의 에 비해 로 탄을 발사하여 훨씬 더 많은 추진제를 포함하는 탄약을 사용할 수 있었다. 그 결과 장거리에서 우수한 명중률을 보였다. 구스타프는 최대 까지 고정된 대형 목표물을 공격하는 데 사용할 수 있지만, 발사체의 비교적 낮은 속도로 인해 움직이는 목표물에 대한 공격은 이하로 제한된다.
1964년, M2는 M1을 개선하여 더 가볍고 짧아진 버전으로 도입되었다.
1980년대 개발을 시작하여,1991년에는 경량형 M3가 도입되었다. 단조 강철 튜브를 강선이 있는 얇은 강철 라이너로 교체하고 탄소 섬유 외부 슬리브로 강화하여 무게를 줄였다. 외부 강철 부품도 플라스틱과 알루미늄 합금으로 교체되었다. 영국 특수공군(Special Air Service), 미국 육군 특수부대(Special Forces (United States Army)) 및 미국 육군 레인저(United States Army Rangers)는 M3를 벙커 파괴 및 대차량 역할에 사용한다.
2014년에는 더욱 경량화된 M4가 발표되었다. M4는 7kg으로, 14kg이었던 M2에 비해 무게가 절반으로 줄었다. RPG-7이 7kg이다.
미국 특수 작전 사령부(USSOCOM)는 M3를 경량화하고 길이를 줄이는 키트 개발을 요청했다. 이에 사브 AB(Saab AB)는 성능 저하 없이 경량화된 버전을 개발했다. M4는 M3보다 3.4kg 더 가벼운 6.6kg이며, 전체 길이는 950mm로 더 짧다. 탄소 섬유 튜브와 티타늄 라이너, 새로운 벤츄리 디자인을 포함하여 더 가벼운 부품을 사용했다. 조준경, 이동 안전 장치, 조절 가능한 어깨 받침대 및 앞쪽 손잡이, 사격 카운터, 피카티니 레일, 원격 탄약 관리 기능 등 새로운 기능이 추가되었다.
M3 MAAWS는 미국 특수 작전 사령부에서 사용되며, 레인저 부대에서는 RAWS로 불린다. 2인 1개조로 운용될 때 가장 효과적이며, 재장전하여 더 많은 탄을 발사할 수 있다. M3 MAAWS는 다양한 탄약을 발사할 수 있다.
미국은 M4를 평가 후 M3A1 MAAWS라는 이름으로 도입했다. M3A1은 티타늄을 사용하여 M4보다 가볍고 짧으며, 개선된 운반 손잡이, 어깨 패드, 조준 시스템을 갖추고 있다. 첨단 사격 통제 시스템과 백업 반사 조준경도 갖추고 있다.
미국 육군은 2017년 1,111대의 M3A1을 주문했고, 미국 해병대는 2021년에 초기 작전 능력을 달성했다. 2024년, 미국 육군은 M3A1 배치를 완료했다.
2018년, 스웨덴 방위물자청은 사브와 칼 구스타브 M4 구매 계약을 체결했다. M4는 70년 이상 사용해 온 구형 M1 모델을 대체할 예정이다.
사브는 2022년 인도에 칼 구스타프 M4 생산 시설을 설립할 것이라고 발표했다. 2024년에 개소할 예정이며, 인도군에 무기를 공급하고 전 세계 사용자에게 부품을 수출할 것이다. 칼 구스타프 시스템의 이전 버전은 1976년부터 인도군에서 운용되어 왔다.
콩고 위기 동안, 스웨덴군은 ONUC 평화 유지군으로 콩고에 파견되었을 때 M1 칼 구스타프를 사용했다. 1961년 9월, 스웨덴 군인 토르스텐 스토르나케는 M1 칼 구스타프를 혼자 조작하여 적의 공격을 격퇴하고 동료들을 구출한 사건으로 유명하다.
2011년, 미국 육군은 아프가니스탄에 배치된 정규 부대를 위해 M3 MAAWS를 주문했다. 칼 구스타브는 엄폐된 병력에 대해 1,250미터까지 공중 폭발 능력을 제공하며, 고폭탄 사용은 1,300미터까지 가능하다. 2014년, M3는 일반 육군의 공식 기록 프로그램이 되었고, 2015년 말에는 모든 여단 전투팀에 보병 소대당 M3 발사기 1문을 장비하기 위한 조건부 물자 출시가 승인되었다.
2022년, 칼 구스타브는 러시아의 우크라이나 침공에서 우크라이나군에 의해 사용되었으며, 최초의 러시아 T-90M 주력 전차를 파괴하는 데 사용되었다.
칼 구스타브는 다음과 같은 분쟁에서 사용되었다: 콩고 위기, 포클랜드 전쟁, 레바논 내전, 걸프 전쟁, 카르길 전쟁, 치아파스 분쟁, 아프가니스탄 전쟁 (2001–2021), 이라크 전쟁, 멕시코 마약 전쟁, 엘람 전쟁 IV, 제1차 리비아 내전, 2013년 라하드 다투 대치, 이라크 전쟁 (2013-2017), 러시아의 우크라이나 침공.
3. 파생형
|thumb|칼 구스타프 84mm 무반동총 M1 청사진, 1948년 2월 7일자]]
|thumb|1978년 북대서양 조약 기구(NATO) 훈련인 노던 웨딩(Northern Wedding)에서 M2를 사용하는 네덜란드 해병대원]]

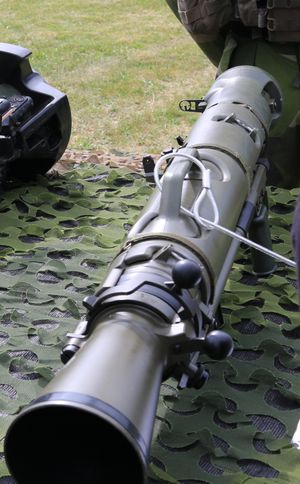

|thumb|upright|스웨덴 칼 구스타프 84mm 무반동총 M3 (8,4 cm grg m/86).]]

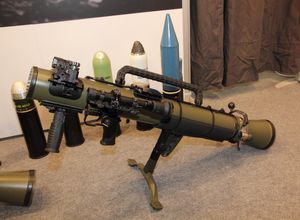

|thumb|M4형|215x215px]]
M3 MAAWS는 미국 특수 작전 사령부에서 사용되며, 레인저 부대에서는 레인저 대전차 무기 시스템(RAWS)으로 불린다.[25] M3 MAAWS는 다양한 종류의 탄약을 발사할 수 있다.[26]
2017년 미국 육군은 M4의 미국 버전인 M3A1 MAAWS 1,111대를 주문했고,[37] 미국 해병대는 각 보병 소대에 하나씩 지급하기 위해 1,200대를 조달할 계획이었다.[38] 미국 해병대는 2020년에 Mk 153 SMAW[38]를 보강하기 위해 M3A1을 채택했으며 2021년에 초기 작전 능력을 달성했다. 2024년, 미국 육군은 M3A1 다목적 대장갑 대인 화기 시스템(MAAWS)의 배치를 완료했다.[39]
2018년, 스웨덴 방위물자청은 사브(Saab)와 칼 구스타프 M4를 8.4cm granatgevär m/18("8.4cm 유탄 발사기", 2018년형)로 구매하는 계약을 체결했다.[23]
사브(Saab)는 2022년 9월, 인도에 칼 구스타프 M4 무기 시스템 생산 시설을 설립할 것이라고 발표했다. 2024년에 개소할 예정이며, 인도군에 무기를 공급하는 것 외에도 전 세계 사용자에게 부품을 수출할 예정이다.[41][42][43] 칼 구스타프 시스템의 이전 버전은 1976년부터 인도군에서 운용되어 왔다.[44]
4. 설계
사격 자세와 후폭풍에 유의.
사수 발치에 일반적인 2발들이 탄약통이 보인다.]]
기본적인 무기는 전방에 두 개의 손잡이가 있고 어깨 받침대가 있는, 후방에 장착된 벤투리 반동 감쇠 장치가 있는 주 관으로 구성된다. 이 무기에는 가늠자가 장착되어 있지만, 일반적으로 17도(300 밀 ) 시야각을 가진 3배 광학 조준경으로 조준한다. 스웨덴 소총 부대가 배치한 가장 현대적인 변종에는 스웨덴 에임포인트 조준 시스템이 장착되었다. 야간 조준 시 가늠자에 발광 앞뒤 시야 삽입물을 사용할 수 있으며, 이미지 증폭 시스템도 사용할 수 있다.
구스타프는 서서, 무릎을 꿇고, 앉거나 엎드린 자세로 발사할 수 있으며, 양각대를 어깨 받침대 앞에 부착할 수 있다. "벤투리 잠금"이라고 하는 작동 핸들을 사용하여 재장전을 위해 경첩식 포신을 한쪽으로 움직인다.
구스타프에서 발생하는 과압, 즉 폭풍파는 무기 뒤에 있는 사람들에게 폭풍과 화상 관련 부상을 일으킨다.[9] 구스타프를 반복적으로 사격하면 사수와 근처 사람들에게 관련된 충격파 부상을 유발할 수도 있다.[15][16][17]
사수는 훈련 중에 하루에 6발만 사격할 수 있다.[18] 보조 사수 또한 과압 구역에서 멀리 떨어져 하루에 6발을 사격할 수 있다.[18] 칼 구스타프의 첫 번째 사용자였던 스웨덴은 사수와 보조 사수 모두 하루에 20발의 실탄을 사용할 수 있다는 규정을 가지고 있다.[19]
본 포는 신뢰성이 높고 튼튼한 설계로, 악조건에서도 오랫동안 운용할 수 있도록 배려되었다. 기본 구조로서는, 강선을 새긴 포신과, 원추형 벤츄리・퍼널을 부착한 폐쇄기를 중핵으로, 전방에 2개의 쥐는 손잡이, 중앙 부근에 어깨받이를 부착한 구성으로 되어 있다. M1·2에서는 전체가 강철제였지만, M3에서는 포신 내통(라이너)과 폐쇄기의 벤츄리만 강철제로 하고, 포신 외층부는 탄소 섬유와 에폭시 수지의 적층 구조, 그 외의 외장 부품은 모두 알루미늄 또는 플라스틱으로 하여 경량화를 도모했다. 또한 M4에서는 포신 라이너를 티타늄제로 하고, 벤츄리의 설계도 재검토하는 등 더욱 경량화를 도모한 외에, 옵션 장착용 피카티니 레일도 장비되었다. 포신 수명 관리를 위해 발사 탄수 카운트 기능도 추가되었으며, 조준경과 포탄의 통신용 케이블도 설치되었다.
본 포는 무반동포로서, 화약의 연소로 생기는 가스의 일부를 후방으로 분출시킴으로써, 발포 시의 반동을 상쇄하고 있다. 장전 방식은 후장식으로, 벤츄리의 고정 스트랩을 떼어내고, 벤츄리를 옆으로 회전시켜 폐쇄기를 개방，탄약을 장전한 후, 방아쇠를 당기면 탄피의 한쪽에 붙어 있는 공이가 뇌관을 격발시켜 점화한다. 화약이 연소하면 강내압에 의해 포탄이 전방으로 사출되는 한편, 깨지기 쉬운 탄피 바닥은 후방으로 날아가고, 연소 가스가 벤츄리에서 분출된다. M2에서는 폐쇄기를 폐쇄한 후 록하는 두 단계를 밟았지만, M3에서는 폐쇄와 동시에 록 레버가 자동으로 작동하게 되어, 원 액션으로 끝나게 되었다.
본 포에는 가늠쇠 가늠자식 조준기가 장비되어 있지만, 통상 17도(300밀)의 시야를 가진 부속 3× 광학 조준기로 조준을 맞춘다. 야간 조준을 위해, 가늠쇠 가늠자식 조준기에 발광성 어댑터를 삽입하는 외에, 야시경도 사용할 수 있다. 또한 M4에서는 화기 관제 장치를 장비하여, 상기 케이블을 통해 포탄에 정보를 입력하여, 공중 폭발하도록 설정할 수도 있다. M2에서는 운반 중에 가늠쇠 가늠자식 조준기가 파손되는 경우가 많았기 때문에, M3에서는 플래시 표면화되어 걸림을 줄였다.
본 포는 입사・슬사・좌사・복사로 사격이 가능하며, 어깨받이 전방에 다리 부착도 가능하다. 통상 2명의 요원에 의해 조작되며, 1명이 무기를 짊어지고 발사하고, 다른 1명이 탄약을 짊어지고 장전한다. M3에서는 운반용 손잡이가 추가되었다.
4. 1. 운용
칼 구스타브 무반동총은 통상적으로 2인조로 운용되며, 사수는 무기를 휴대하고 발사하며, 탄약수는 탄약 2발이 들어있는 탄통 2개를 휴대하여 총 4발의 탄약을 운반한다. 격렬한 사용이 예상될 경우 탄약 운반병을 1~2명 더 추가할 수 있다.발사 절차에서 탄약수의 책임은 무기 후방 지역에 사람이 있는지, 후폭풍에 간섭할 수 있는 장애물이 있는지 확인하는 것이다. 이는 후폭풍 자체의 위험성 때문에 필요한데, 후폭풍 원뿔 내의 사람은 심각한 화상 부상을 입을 수 있으며, 바로 뒤에 있는 고체 물체는 폭풍을 사수에게 반사시킬 수 있다.
본 포는 신뢰성이 높고 튼튼한 설계로, 악조건에서도 오랫동안 운용할 수 있도록 배려되었다. 기본 구조는 강선을 새긴 포신과, 원추형 벤츄리・퍼널을 부착한 폐쇄기를 중심으로, 전방에 2개의 쥐는 손잡이, 중앙 부근에 어깨받이를 부착한 구성이다. M1·2에서는 전체가 강철제였지만, M3에서는 포신 내통(라이너)과 폐쇄기의 벤츄리만 강철제로 하고, 포신 외층부는 탄소 섬유와 에폭시 수지의 적층 구조, 그 외의 외장 부품은 모두 알루미늄 또는 플라스틱으로 하여 경량화를 도모했다. M4에서는 포신 라이너를 티타늄제로 하고, 벤츄리의 설계도 재검토하는 등 더욱 경량화를 도모한 외에, 옵션 장착용 피카티니 레일도 장비되었다. 포신 수명 관리를 위해 발사 탄수 카운트 기능도 추가되었으며, 조준경과 포탄의 통신용 케이블도 설치되었다.
본 포는 무반동포로서, 화약의 연소로 생기는 가스의 일부를 후방으로 분출시킴으로써, 발포 시의 반동을 상쇄하고 있다. 장전 방식은 후장식으로, 벤츄리의 고정 스트랩을 떼어내고, 벤츄리를 옆으로 회전시켜 폐쇄기를 개방하고, 탄약을 장전한 후, 방아쇠를 당기면 탄피의 한쪽에 붙어 있는 공이가 뇌관을 격발시켜 점화한다. 화약이 연소하면 강내압에 의해 포탄이 전방으로 사출되는 한편, 깨지기 쉬운 탄피 바닥은 후방으로 날아가고, 연소 가스가 벤츄리에서 분출된다. M2에서는 폐쇄기를 폐쇄한 후 록하는 두 단계를 밟았지만, M3에서는 폐쇄와 동시에 록 레버가 자동으로 작동하게 되어, 원 액션으로 끝나게 되었다.
본 포에는 가늠쇠 가늠자식 조준기가 장비되어 있지만, 통상 17도(300밀)의 시야를 가진 부속 3× 광학 조준기로 조준을 맞춘다. 야간 조준을 위해, 가늠쇠 가늠자식 조준기에 발광성 어댑터를 삽입하는 외에, 야시경도 사용할 수 있다. 또한 M4에서는 화기 관제 장치를 장비하여, 케이블을 통해 포탄에 정보를 입력하여, 공중 폭발하도록 설정할 수도 있다. M2에서는 운반 중에 가늠쇠 가늠자식 조준기가 파손되는 경우가 많았기 때문에, M3에서는 플래시 표면화되어 걸림을 줄였다.
본 포는 입사・슬사・좌사・복사로 사격이 가능하며, 어깨받이 전방에 다리 부착도 가능하다. 통상 2명의 요원에 의해 조작되며, 1명이 무기를 짊어지고 발사하고, 다른 1명이 탄약을 짊어지고 장전한다. M3에서는 운반용 손잡이가 추가되었다.
4. 2. 탄약
칼 구스타프 84mm 무반동총은 84 × 245mm 림드 무반동 (84×245R RCL) 탄약을 사용하며, 추진 가스 배출을 위한 블로우아웃 패널이 있다.[10] 초기에는 고폭탄(HE), 대전차고폭탄(HEAT), 공중폭발탄(HE-TF), 연막탄 등이 있었고, 사격 훈련(TP) 탄약은 제외되었으나, 지속적인 개선이 이루어졌다. 구형 HEAT탄은 현대 전차 장갑에 효과적이지 않지만, 고폭탄 다목적탄(HEDP)을 사용하여 벙커 파괴 무기로 활용되었다. 개선된 HEAT, HE, 연막탄, 조명탄(조명탄 또는 섬광탄)도 사용 가능하다. 조명탄은 높은 각도로 발사해야 하므로 사수에게 화상 위험이 있어, 여러 군대에서 퇴역시키고 있으며, 미 육군은 서서 발사하도록 요구한다.
스웨덴 제조업체의 명칭은 다음과 같다(다른 국가에서는 유사한 용어를 사용하며, FFV Försvarets Fabriksverk를 대체한다).
- FFV401: 근거리 대인용 탄약으로, 1100개의 플레셰트를 넓은 지역에 발사한다.[56]
- FFV441: 최대 1,000m까지 "포물선" 궤도로 사용 가능한 HE탄으로, 충격 또는 공중 폭발 시 폭발하도록 퓨즈를 설정할 수 있다.
- FFV441B: 야외 병력에 대해 1,100m의 유효 사거리를 가진 HE탄이다. 비행 후 20~70m에서 작동하며, 무게는 3.1kg, 초속은 255m이다.[57]
- FFV469: FFV441처럼 발사되는 연막탄으로, 사거리는 약 1,300m이다. 3.1kg의 탄은 초속 255m로 발사된다.[57]
- FFV502: 충격 또는 0.1초 후 폭발하도록 설정 가능한 고폭탄 다목적탄(HEDP)이다. 분산된 소프트 타겟에 대한 유효 사거리는 1,000m, 고정 목표물은 500m, 이동 목표물은 300m이다. 탄두 작동 최소 사거리는 15~40m이며, 150mm 이상의 압연 균질 장갑(RHA)을 관통한다. 탄약 무게는 3.3kg, 초속은 230m이다.[57]
- 다목적 고폭탄(HEDP)으로, 신관을 순발 모드로 설정하면 성형작약탄(HEAT탄), 지연 모드로 설정하면 고폭탄(HE탄)으로 작동한다. 초속 230미터 매 초, 관통력은 150mm 이상, 유효 사거리는 이동 목표에 대해 300미터, 고정된 벙커에 대해 500미터, 흩어진 병력에 대해 최대 1,000미터이다.
- FFV509: 건물 및 기타 도시 구조물 파괴용 ASM (대구조 탄약)이다. 퓨즈는 충격 또는 지연 기능의 두 가지 모드가 있다. 초속은 약 170m/s이고, 최대 유효 사거리는 300미터이다.[58][59]
- FFV545: 최대 사거리가 2,300m인 조명탄으로, 유효 범위는 300~2,100m이다. 낙하산에 매달려 30초 동안 연소하며 650,000 칸델라의 빛을 생성, 400~500m 직경의 조명 영역을 제공한다.
- 조명탄으로, 사거리는 300-2,100미터, 연소 시간 30초로, 400-500미터 직경의 범위를 조명할 수 있다.
- FFV551: 주요 HEAT탄이며 로켓 보조 발사체(RAP)이다. 유효 사거리는 최대 700m (이동 목표물 400m)이며, RHA 400mm까지 관통한다. 탄약 무게는 3.2kg, 초속은 255m/s이다. 로켓 점화 후 500m에서 최대 속도는 330m/s이다.[57][58]
- HEAT탄으로, 탄도의 저신장화와 사거리 연장을 위해 날개 안정화된 추진탄으로, 발사 후 6장의 접이식 핀이 전개되며, 로켓 엔진은 1.5초 동안 325N의 추력을 발휘한다. 초속은 255미터 매 초, 최대 속도는 330미터 매 초, 관통력은 400mm 이상, 유효 사거리는 700미터이다.
- FFV551C RS: FFV551의 진화된 버전으로, 개선된 둔감 탄약 특성과 장갑 관통 효과를 지닌다.[60] 탄약 무게는 3.5kg, 초속은 245m/s이며, 로켓 점화 후 500m에서 최대 속도는 330m/s이다. 최대 유효 사거리는 700m이고, 테스트에서 기록된 최소 장갑 관통력은 279mm였다.[58]
- FFV552: 551과 동일한 탄도를 가진 연습탄이다.
- HEAT 655 CS (밀폐 공간): "84mm 칼 구스타프 무반동총으로 좁은 공간에서 발사할 수 있는 대전차 고폭탄(HEAT)이다."[59][61]
- FFV751: 유효 사거리가 500m이고 500mm 이상의 장갑을 관통할 수 있는 탠덤 탄두 HEAT탄이다. 탄의 무게는 3.8kg, 초속은 210m/s이며, 로켓 점화 후 최대 속도는 336m/s이다.[62][63]
- 성형작약탄#탠덤 탄두 HEAT탄으로, HEAT 551과 마찬가지로 추진탄이며, 초속은 약 200미터 매 초, 최대 속도는 약 320미터 매 초, 관통력은 500mm 이상이다.
- FFV756: 시가지 전투 및 건물 내부 또는 일부 유형의 요새화에 있는 적을 무력화하도록 설계된 MT (다중 목표) 탄약이다. MT 756은 탠덤 장약을 사용한다.[59]
- 유도 다목적탄(GMM): Saab와 Raytheon에서 개발한 레이저 유도 발사체로, 벙커 및 움직이는 경장갑 차량을 2,500m 거리에서 파괴할 수 있는 다목적 탄두를 특징으로 하며, 밀폐된 공간에서 발사할 수 있다.
영국의 방위 제품 제조업체인 AEI Systems Ltd.는 벨기에 Mecar에서 제조한 M540/M550 84×245mm R 탄약을 발사하도록 설계된 AE84-RCL이라는 플랫폼 변종을 제공한다.[55]
5. 대한민국에서의 칼 구스타프
대한민국은 칼 구스타프 M2와 M3를 모두 운용하고 있다.
6. 사용 국가
칼 구스타프는 여러 국가에서 사용되고 있다. 다음은 칼 구스타프를 자국 군대에서 사용하고 있는 국가 및 지역의 목록이다.
- 아르헨티나[65][66]
- 오스트레일리아: M2는 M3로 대체되었으며, 2010년 기준으로 M4가 주문되었다.[67][68]
- 오스트리아[67]
- 방글라데시[69]
- 벨기에[70]
- 벨리즈[67]
- 보츠와나[67]
- 브라질[67]
- 부르키나파소[67]
- 캐나다[67]
- 콜롬비아: M3 변형[71]
- 칠레[72]
- 체코[73]
- 덴마크: 변형은 도입 연도를 기준으로 공식적으로 M/65, M/79 및 M/85로 불린다.[74][75] M4는 2022년에 인도될 예정으로 주문되었다.[76]
- 에스토니아: M3, M4 변형. 2021년에 M4 250정을 구매하면서 단계적으로 폐지된 M2를 이전에 사용했다.[77][78]
- 독일[70] 독일 연방군(Bundeswehr)은 전장 조명을 위해 소수의 M2를 유지하고 있다.
- 가나[67]
- 그리스[79]
- 헝가리: M4
- 온두라스[67]
- 인도[67]
- 인도네시아: 코파스카 및 코파수스 특수 부대에서 사용한다.[81]
- 아일랜드: 육군 레인저 부대(ARW)와 같은 특수 부대에 지급된다.[67]
- 이스라엘[67]
- 일본: M2는 "84 mm 무반동총"이라고 불리며,[7] M3는 다용도 건/多用途ガン일본어이라고 불린다.
- 케냐[67]
- 쿠르드족: 페쉬메르가 군은 2015년 기준으로 43개의 발사기와 1,000개 이상의 발사체를 보유하고 있었다.[82][83]
- 쿠웨이트[84]
- 라트비아: M4 주문.
- 리비아[67]
- 리투아니아: M2, M3 및 M4.[85][86]
- 말레이시아: M2와 M3가 운용 중이다. 2021년에 M4 변형 110대가 주문되었다.[87][67]
- 미얀마: 사단 중화기 중대가 대(對)반란 작전에 사용한다.[88]
- 네팔[67]
- 뉴질랜드[67]
- 나이지리아[67]
- 노르웨이: M2, M3, M4[89]
- 폴란드: 특수 부대에서 사용한다.[90] 2024년에 6,000대 이상의 M4 변형이 다량의 탄약과 함께 주문되었다.[91]
- 포르투갈: 포르투갈 육군과 포르투갈 해병대에서 M2와 M3 변형을 사용한다.[92][93]
- 사우디 아라비아[94]
- 세르비아[95]
- 시에라리온[67]
- 슬로바키아: M3와 M4 변형의 초기 채택자이며, 2017년 7월에 운용이 시작되었다.[96][97]
- 스웨덴[67] M2와 M3는 2020년에서 2023년 사이에 M4로 교체될 예정이다.
- 태국[67]
- 우크라이나: 러시아-우크라이나 전쟁으로 인해 캐나다 정부가 기증한 100대와 2,000발의 탄약.[98][99]
- 아랍 에미리트[67]
- 영국: M2 변형은 1960년대부터 1990년대 초까지 L14A1 보병 대전차총[100][101] 또는 중(中)대전차 무기[102]로 사용되었으며, 이후 LAW 80으로 대체되었다.[103][104][105] 2023년에 우크라이나에 제공된 탄약을 보충하기 위해 M4 변형의 조달이 발표되었다.[106]
- 미국: 미국 특수 작전 사령부(USSOCOM), 미 육군 레인저 대대,[107] 그리고 아프가니스탄 전쟁에서 일부 정규 미 육군 보병 부대에서 사용했다.[108][109] 2014년 2월에 M3 MAAWS가 육군 경보병 부대의 표준 장비가 되었다.[110][111]
- 베네수엘라
- 잠비아[67]
- 네덜란드: M2는 1964년부터 네덜란드 왕립 육군에서, 그리고 네덜란드 해병대에서도 사용되었으며, 테루흐스토틀로저 뷔르몬트/Terugstootloze vuurmondnl (TLV, 직역: 무반동포) 84mm, 칼 구스타프 M-2로 알려져 있었다.[112] 이는 판저파우스트 3로 대체되었다.[113]
- 싱가포르: 2013년에 MATADOR로 대체되었다.[114]
- 타밀 이람: 최종 이람 전쟁 중 타밀 타이거에 의해 사용되었다.[115]
1980년대 후반, 제75 레인저 연대는 M67 90mm 무반동포를 대체하기 위해 칼 구스타프 M3를 채택했다. 1993년부터 M3 RAAWS의 배치를 시작했고, 1997년부터 특수 작전 사령부 전체에서 사용하게 되었다. 2011년에는 아프가니스탄 주둔 일반 부대에도 M3 MAAWS를 배치하기 시작했고, 2015년 후반에는 모든 여단 전투단에서 소총 소대당 1문의 M3 MAAWS를 배치할 수 있게 되었다.
영국 육군은 1962년에 칼 구스타프를 채용하여 '''L14A1'''이라고 칭했다. 영국 연방 각국에서도 채용되었으며, 호주군에서는 "찰리 갓츠에이크" 또는 "찰리 스웨데"라고 속칭되었다. 호주 육군은 베트남 전쟁에서 칼 구스타프를 실전 투입했다.[116] 영국 해병대는 포클랜드 전쟁에서 사우스조지아 침공을 시도하는 아르헨티나군에 대항하여 사용했다.
육상자위대는 1978년부터 칼 구스타프 M2를 도입하여 약 2,700문을 배치했다. 2012년부터는 M3의 조달도 시작했으며, "84mm 무반동포(B)"로 불린다. 2023년에는 M3 325문이 대량으로 조달되었으며, 2024년 이후에는 M4로 조달이 이행될 예정이다.
7. 등장 작품
우주전쟁에서 후반부 전투에서 미국 육군 제10산악사단의 병사가 외계인의 침략 병기 "트라이포드"에 사용하며, 극 중에서는 "구스타프"라고 불린다. 가메라3: 아시아라의 부활에서는 육상자위대의 선견 소대가 이리스에게 사용하지만, 효과는 없었다. 촬영에서는 자위대의 협력으로 실물이 (공포탄에 의한 사격으로) 사용되었다.
고질라 시리즈에서는 다음과 같이 등장한다.
- 고질라 vs 비오란테: 곤도 1좌가 대핵 에너지 박테리아를 탄두에 장착한 로켓탄을 고질라에게 발사하기 위해 사용한다.
- 고질라 × 메가기라스 G 소멸 작전: 자위대의 대고질라 특수부대가 1996년에 오사카도에 상륙한 고질라를 막기 위해 사용하며, 붕소탄이라 불리는 가공의 탄을 발사한다. 다만, 후부의 모양이 SMAW 로켓 런처와 같게 되어있는 등, 각부가 다르다.
- 전국자위대 1549: 로메오 부대의 대원이 후반의 전투에서, 천도중으로 불리는 제3특별실험중대의 90식 전차와 AH-1S를 격파하는 데 사용한다. 전자에 대해서는 대전차 유탄을 사용하고 있지만, 후자에 대해서는 현실에는 존재하지 않는 유도탄을 사용한다.
터미네이터: 제네시스 회상 장면의 1973년에 T-800 (수호자)이 T-1000에게 습격당한 소녀 시절의 사라 코너를 구출할 때 소지한다. 발포 장면은 없지만, 포미에서 연기가 나오고 있는 것으로부터, T-1000과의 전투에 사용된 듯하다. 배틀필드: 지구에서는 조니들 인류가 사이크로인에 대한 반란에 사용하며, 스팅어 미사일과 혼동되어 있으며, 미키가 사이크로인의 비행기를 격추했을 때는, 추적식 미사일을 사출했다. 라스트 스탠드에서는 마약 조직의 전투원이 사용한다.
고바야시 겐분의 작품에서는 다음과 같이 등장한다.
- 제2차 조선 전쟁 유기오 II: 북한에 상륙한 육상자위대가 사용한다.
- 배틀 오버 홋카이도: 홋카이도에 침공한 소련군과의 전투에서 자위관이 사용하여 소련군의 BMP-2를 격파한다.
- 레이드 온 도쿄: 위력 정찰 중인 소련군 BRDM-2을 향해 발사되지만 명중하지 못했다. 또한 소련군 전차를 향해 발사되지만 폭발 반응 장갑에 막혀 타격을 주지 못하고 끝난다.
일본국 소환에서 자위대의 장비로 등장한다. 일본이 국가 통째로 전이된 이세계에서 제2권에서는 토파 왕국에 파견된 자위관이 사용, 대전차 유탄으로 마왕군의 블루 오거를 격파한다. 외전 2권에서는 에스페란토 왕국에 조난당한 오카 3사로부터 긴급 피난 명목으로 현지 총사 자빌에게 대여되어 HE441B 유탄으로 마수 골라스을 공격한다.
Wargame Red Dragon에서는 NATO 진영 덱의 보병에서 사용 가능한 대전차 무기로 M2/M3가 등장한다. 콜 오브 듀티 시리즈에서는 다음과 같이 등장한다.
- CoD:G: "MAAWS"라는 명칭으로 현대화 모델이 등장한다.
- CoD:AW: 『CoD:G』와 마찬가지로 "MAAWS"라는 명칭으로 등장한다.
- CoD:MW: "STRELA-P"라는 명칭으로 M4가 등장한다.
- CoD:MWII: 『CoD:MW』와 마찬가지로 "STRELA-P"라는 명칭으로 M4가 등장한다.
배틀필드 시리즈에서는 다음과 같이 등장한다.
- BF2MC: EU 공병에서 M3를 사용 가능.
- BFBC: MEC 공병의 장비로 M2가 등장한다.
- BFBC2: M2가 등장하지만, 어째서인지 RPG라고 불린다.
- BF2042: "무반동 M5"라는 명칭으로 등장한다.
메탈 기어 솔리드 피스 워커에도 등장한다.
8. 비교
wikitable
| 무기 | 직경 | 총구속도 | 탄두 | 관통력 | 유효사거리 | 조준경 |
|---|---|---|---|---|---|---|
| M67 | 90 mm | 213 m/s | 3.06 kg HEAT | 350 mm | 400 m | 3× |
| M2 칼 구스타브 | 84 mm | 310 m/s | 1.70 kg HEAT | 400 mm | 450 m | 2× |
| LRAC F1 | 89 mm | 300 m/s | 2.20 kg HEAT | 400 mm | 600 m | N/A |
| RPG-7 | 93 mm | 120 m/s | 2.60 kg HEAT | 500 mm | 500 m | 2.5× |
| B-300 | 82 mm | 280 m/s | 3.00 kg HEAT | 400 mm | 400 m | N/A |
| 원산지 | 무기 | 구경 (mm) | 발사 속도 (m/s) | HEAT 탄두 (kg) | 장갑 관통력 (추정) (mm) | 유효 사거리 (m) | 조준경 | |
|---|---|---|---|---|---|---|---|---|
| 스웨덴 | 미국 | M67 무반동총 | 90 | 213 | 3.06 | 350 | 400 | 3× |
| 프랑스 | 소련 | RPG-7 (PG-7VS 유탄 사용) | 72 | 140 | 2.0 | 400 | 500 | 2.7× |
| 이스라엘 | 중국 | 스웨덴 |
