AMD 690 칩셋 시리즈
AMD 690 칩셋 시리즈/Radeon Xpress 1250
CPU애슬론 64
X2
FX
셈프론
튜리온 64
X2
펜티엄 4
펜티엄 D
셀러론 D
셀러론 M
인텔 코어
코어 2 시리즈
소켓소켓 AM2
소켓 S1 (모바일)
소켓 P (모바일, 800 MHz FSB)
데스크톱y
가치690V, M690V (모바일)
메인스트림690G, M690 (모바일)
성능M690T (모바일)
내장형y
내장형 라인업M690E
출시일2007년 2월 28일 (690G, 690V)
2007년 3월 28일 (M690, M690V)
2007년 4월 2일 (M690T)
2008년 1월 21일 (M690E)
D3D9.0b
SM2.0b
이전AMD 580 칩셋 시리즈 (시간순)
Xpress 1600 (IGP 세대)
다음AMD 700 칩셋 시리즈
기타 정보
인용구The next generation 690 [chipset] family will not feature the CrossFire-ready RD690 version. The last-generation RD580 chipset will still be the principal product for the enthusiast segment.
보도자료 인용Coupled with the new processors, a new chipset has also been added to the portfolio. Based on the award-winning AMD 690 Series chipsets, the AMD M690E provides additional display design flexibility for embedded graphics and enables seamless playback of high definition video content for embedded applications.

2. 주요 특징

AMD 690 칩셋 시리즈는 라데온 X700(RV410)을 기반으로 개선되어 라데온 X1200 시리즈가 된 내장 GPU를 탑재했다.[4] 이는 인텔 플랫폼용 그래픽 통합형 칩셋인 라데온 익스프레스 1250에도 사용되었다.

690 시리즈는 노스브리지만으로 구성되며, 사우스브리지는 기존의 SB600을 사용한다.

2. 1. IGP (통합 그래픽 프로세서)

AMD 690 칩셋 시리즈의 모델(RD690 및 RX690 제외)은 노스브릿지에 통합 그래픽 프로세서(IGP)를 통합했다. IGP의 3D 아키텍처는 Radeon R420을 기반으로 하며, DirectX 9 및 OpenGL 2.0 호환성을 갖춘 셰이더 모델 버전 2.0b를 지원하는 4개의 픽셀 파이프라인을 포함하지만, 하드웨어 정점 처리는 지원하지 않는다.[4] 공유 메모리 아키텍처를 사용하여 시스템 RAM을 IGP와 공유한다. IGP는 ATI Avivo 기능을 포함하는 ATI의 통합 제품군 중 첫 번째 칩이었으며 (Radeon X1000 시리즈에서도 볼 수 있음), 하드웨어에서 최대 720p/1080i 해상도의 비디오를 디코딩할 수 있다.[4]

이 제품군의 두 칩셋 모두 Windows Aero 인터페이스와 완벽하게 호환되며 Windows Vista 프리미엄 인증을 받았다.

내장된 GPU는 라데온 X700(RV410)을 기반으로 하지만, 개량되어 라데온 X1200 시리즈가 되었다. 인텔 플랫폼용 그래픽 통합형 칩셋 라데온 익스프레스 1250에도 같은 GPU가 사용되었다.

모델발표일코드네임제조입출력 버스메모리클럭Config core1필 레이트메모리API 지원
(버전)		동영상 재생 지원
IGPGPU코어메모리
Pixel (GP/s)Texture (GT/s)대역폭타입버스 폭DirectXOpenGL
Radeon X1200 (690V)2007년 2월 28일RS690CRV41080onboard PCIe1024350System Memory2:4:4:20.71.4System MemorySystem Memory (DDR2)1289.0b2.0AVIVO
Radeon X1250 (690G)RS69010244000.81.6


  • 1 정점 셰이더 : 픽셀 셰이더 : 텍스처 매핑 유닛 : 렌더 출력 유닛
  • 이들은 통합 그래픽 프로세서(IGP)를 갖춘 통합 마더보드 솔루션으로, 하드웨어 비디오 가속에 사용되는 Radeon R420의 3D 아키텍처와 R520의 AVIVO를 결합했다.
  • 윈도우 비스타 프리미엄 로고 획득
  • 최대 해상도 2048x1536, 2560x1440, 2456x1536
  • Macrovision 7.1 복사 방지 규격 지원
  • 컴포넌트, 컴포지트, S-Video 출력 지원
  • HDTV 지원
  • DVI/HDMI, HDCP 지원 (690G만 해당)

3. 라인업

690 칩셋 시리즈에는 여러 종류가 있으며, 노스브리지 코드명 순으로 다음과 같이 정리할 수 있다.

칩셋 이름코드명설명
690GRS690기본 칩셋
690VRS690CHDMI 출력이 생략된 저가형
M690RS690M모바일용
M690VRS690MC모바일용 저가형
M690TRS690T사이드 포트 메모리 사용 가능한 모바일용 상위 모델
M690E임베디드 시스템용



이 칩셋들에 내장된 GPU는 라데온 X700(RV410)을 기반으로 하지만, 개량되어 라데온 X1200 시리즈가 되었다. 인텔 플랫폼용 그래픽 통합형 칩셋 라데온 익스프레스 1250에도 같은 GPU가 사용되었다.

690 시리즈는 노스브리지만으로 구성되며, 사우스브리지는 기존의 SB600을 사용한다.

3. 1. 690G (코드명 RS690)

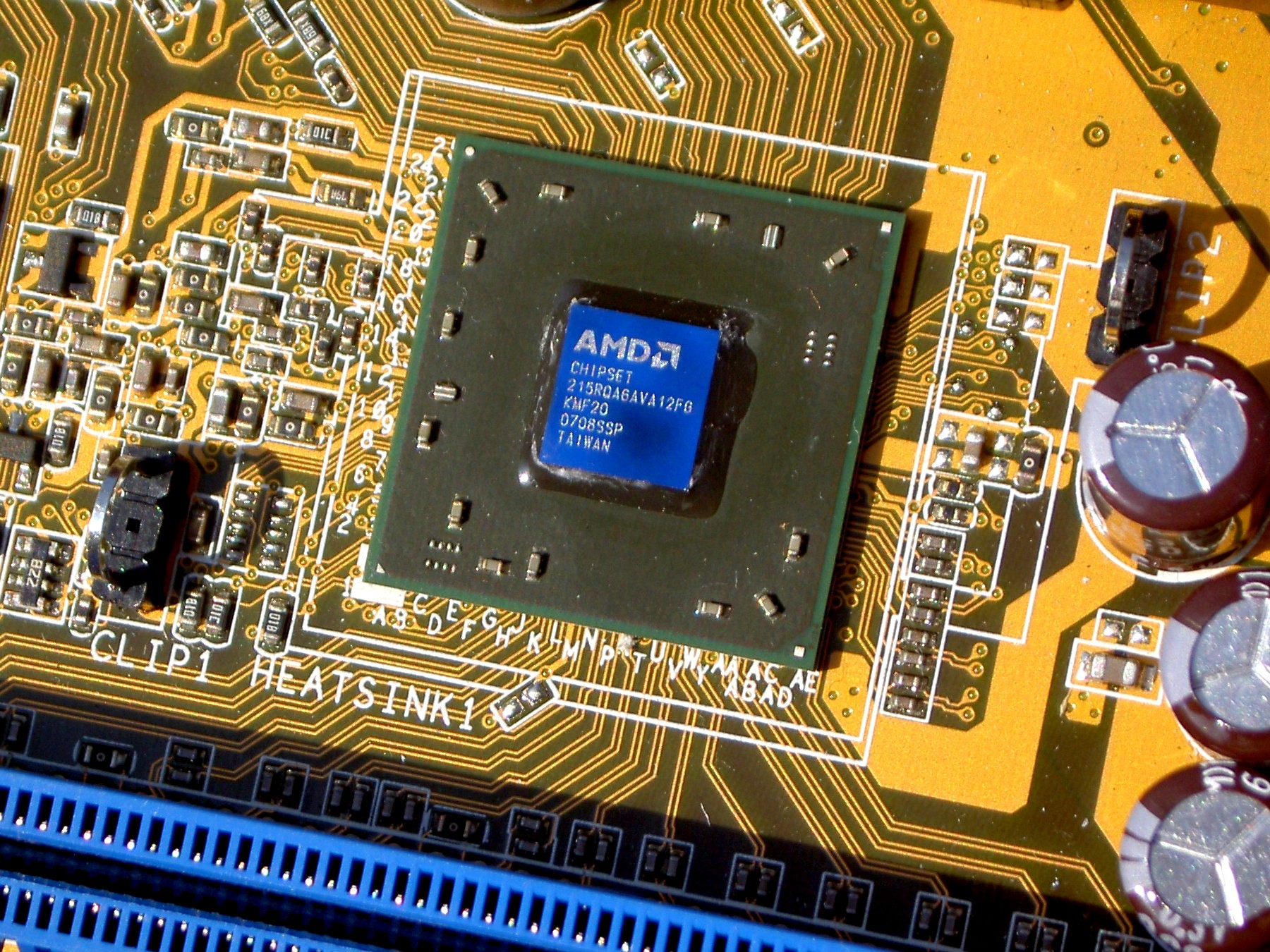

AMD(ATi) 690G 노스브리지 (RADEON X1250 통합)


690G의 내장 그래픽 프로세서(IGP)는 "Radeon X1250"으로 명명되었으며, 400MHz 클럭 주파수로 작동한다.[9] VGA, HDMI, 듀얼 링크 DVI-D 출력을 지원하며, 싱글 링크 전송을 위한 HDCP와 HDMI 출력을 위한 TMDS를 지원한다.[9] 그러나 DVI-A 및 DVI-I의 4개 아날로그 핀이 없어 DVI-D 인터페이스와 호환되지 않으며, DVI-D to D-sub 어댑터는 작동하지 않는다. 하나의 HDMI 출력은 DVI/HDMI 인터페이스 또는 TMDS 인터페이스에서 활성화할 수 있다. HDCP 지원은 언제든지 해당 인터페이스 중 하나로만 제한된다. 또한 이 칩셋은 ''VGA 및 DVI'' 또는 ''DVI 및 HDMI'' 듀얼 출력을 동시에 지원하여 최대 3개의 연결된 모니터 출력 중 2개를 활성화할 수 있으며, 이를 "서라운드 뷰"라고 부른다. 추가적인 비디오 카드를 통해 최대 4개의 독립적인 활성 디스플레이를 지원한다.[9]

690G 칩셋은 최대 24개의 추가 PCI 익스프레스 레인과 PCI 익스프레스 x16 확장 슬롯을 지원하며, 오디오 및 비디오 신호를 혼합하여 HDMI 인터페이스를 통해 출력한다.[9] 이 칩셋의 모바일 버전은 M690 칩셋(코드명 ''RS690M'')이다.[9]

AMD는 690G 칩셋에 통합된 Radeon X1250 그래픽을 위한 Windows(Windows 7부터) 및 Linux 드라이버 지원을 중단했으며, 사용자는 오픈 소스 그래픽 드라이버를 사용해야 한다고 밝혔다. 690G 칩셋을 위한 최신 독점 AMD Linux 드라이버는 fglrx 버전 9.3이며, 이는 구식이어서 현재 Linux 배포판과 더 이상 호환되지 않는다.

리눅스 커널의 AMD 그래픽을 위한 무료 오픈 소스 드라이버는 커널 3.12부터 3D 가속 및 하드웨어 디코더를 모두 지원하며,[8] 가까운 미래에 이러한 지원(또는 이미 지원하는 모든 AMD 그래픽)을 중단할 가능성은 낮다. 커널의 일부이므로 설치/구성이 필요하지 않다. 내장된 GPU는 라데온 X700(RV410)을 기반으로 하지만, 개량이 더해져 라데온 X1200 시리즈가 되었다. 인텔 플랫폼용 그래픽 통합형 칩셋 라데온 익스프레스 1250에도 같은 GPU가 사용되었다.

690 시리즈는 노스브리지만으로 구성되며, 사우스브리지는 기존의 SB600을 사용한다.

3. 2. 690V (코드명 RS690C)

690V는 코드네임 RS690C로, 라데온 X1200 IGP를 탑재했다. 클럭 주파수는 350MHz이다. 690G의 단순화된 버전으로, TMDS 및 HDMI 출력을 지원하지 않아 VGA 또는 LVDS 출력만 가능하다.[9] 칩셋의 모바일 버전은 M690V 칩셋(코드명 ''RS690MC'')이다.[9]

내장된 GPU는 라데온 X700 (RV410)을 기반으로 하지만, 개량이 더해져 라데온 X1200 시리즈가 되었다. 인텔 플랫폼용 그래픽 통합형 칩셋 라데온 익스프레스 1250에도 같은 GPU가 사용되었다.

3. 3. M690 (모바일용, 코드명 RS690M)

690G의 모바일 버전이다. 내장 GPU는 라데온 X700 (RV410)을 기반으로 하지만, 개량이 더해져 라데온 X1200 시리즈가 되었다. 인텔 플랫폼용 그래픽 통합형 칩셋 라데온 익스프레스 1250에도 같은 GPU가 사용되었다.[1]

690 시리즈는 노스브리지만으로 구성되며, 사우스브리지는 기존의 SB600을 사용한다.[1]

3. 4. M690V (모바일용, 코드명 RS690MC)

M690V는 690V의 모바일 버전이다. 코드명은 RS690MC이다. M690의 단순화된 버전으로, TMDS는 지원하지 않는다.[1]

칩셋 이름코드명설명
M690VRS690MC모바일용 저가형


3. 5. M690T (모바일용, 코드명 RS690T)

M690T영어는 모바일 플랫폼 전용 칩셋이다. 최대 128 MiB[9] 용량의 로컬 프레임 버퍼를 위한 선택 사양으로 16비트 DDR2 사이드포트 메모리를 갖추고 있다. 소식통에 따르면 M690T영어 칩셋은 SB700 사우스브리지와 함께 모바일 시장에 초점을 맞춘 "트레벌리" 플랫폼으로 불릴 수 있다고 한다.[10] M690T영어 칩셋은 AMD "장수 프로그램"에 추가되어, AMD는 일반 출시 후 최소 5년 동안 칩셋을 공급하기로 약속했다.[11] 그러나 현재 M690T영어 칩셋은 SB600영어 사우스브리지와 결합되었다.[9] 이 칩셋은 공식적으로 "M690T 칩셋 with 라데온 X1270 그래픽"으로 불렸다.[12]

3. 6. M690E (임베디드 시스템용)

M690E 칩셋은 임베디드 시스템 전용으로 2008년 1월 21일에 발표되었다.[13] 이름의 "E"는 임베디드 시스템용임을 나타낸다. M690E는 M690T 칩셋과 기능은 동일하지만, 아날로그 TV 출력 인터페이스 대신 보조 TMDS 출력 인터페이스를 사용하여 총 2개의 DVI/HDMI 출력을 지원한다. HDCP 지원은 이 인터페이스 중 하나로 제한된다.[13]

3. 7. Radeon Xpress 1250 (인텔 프로세서용)

코드명 ''RS600''[15]인 인텔 프로세서용 690G 칩셋 버전은 690G의 모든 기능을 지원하지만, 하이퍼트랜스포트 컨트롤러는 QDR FSB 컨트롤러로 대체되었으며, 듀얼 채널 DDR2 메모리 컨트롤러도 포함하고 있다. IGP는 690G의 400MHz 대신 500MHz로 클럭되었다.

ATI 테크놀로지스가 AMD에 인수된 후 인텔은 1333MHz FSB 라이선스를 ATI 테크놀로지스에 제공하지 않았기 때문에, 라데온 Xpress 1250은 공식적으로 1066MHz FSB만 지원한다. 그러나 RS600 개발 시 1333MHz FSB 지원이 우선순위가 더 높게 부여되었으며, 그 결과 Xpress 1250 마더보드는 실제로 오버클러킹을 통해 1333MHz FSB를 지원하며, 모든 1333MHz FSB 코어 2 듀오 및 코어 2 쿼드 마이크로프로세서를 지원한다.

에비트만이 AMD-ATI 합병 전에 서명된 계약의 결과로 이 칩셋을 탑재한 마더보드를 출시했으며, ASRock은 AMD의 RS600 재고를 정리하기 위한 전략적 조치로 남은 모든 RS600 재고를 구매한 것으로 알려져[16], 에비트와 애즈락을 유일한 RS600 마더보드 제조업체로 만들었다.

내장된 GPU는 라데온 X700(RV410)을 기반으로 하지만, 개량이 더해져 라데온 X1200 시리즈가 되었다. 인텔 플랫폼용 그래픽 통합형 칩셋 라데온 익스프레스 1250에도 같은 GPU가 사용되었다.

4. 기술 사양

Radeon X1200영어 (690V) 및 Radeon X1250영어 (690G)는 통합 그래픽 프로세서(IGP)를 갖춘 통합 마더보드 솔루션으로, 하드웨어 비디오 가속에 사용되는 Radeon R420영어의 3D 아키텍처와 R520영어의 AVIVO를 결합했다.[1]

모델발표일코드네임제조 공정 (nm)입출력 버스메모리 (MiB)코어 클럭 (MHz)Config core1픽셀 필 레이트 (GP/s)텍스처 필 레이트 (GT/s)메모리 대역폭 (GB/s)메모리 타입메모리 버스 폭 (bit)DirectX 버전OpenGL 버전동영상 재생 지원
Radeon X1200영어 (690V)2007년 2월 28일RS690C영어RV410영어80onboard PCIe1024 (HyperMemory)3502:4:4:20.71.4System MemorySystem Memory (DDR2)1289.0b2.0AVIVO
Radeon X1250영어 (690G)RS690영어1024 (HyperMemory)4000.81.6


  • 윈도우 비스타 프리미엄 로고 획득
  • 최대 해상도 2048x1536, 2560x1440, 2456x1536
  • Macrovision 7.1 복사 방지 규격 지원
  • 컴포넌트, 컴포지트, S-Video 출력 지원
  • HDTV 지원
  • DVI/HDMI, HDCP 지원 (690G만 해당)

5. 문제점

AMD는 690 칩셋 시리즈와 관련하여 발생할 수 있는 문제점에 대한 정보를 공개적으로 제공하지 않는다. 대부분의 운영체제는 안정적인 작동을 위해 패치가 필요하다.

5. 1. 노스브리지 문제 (690G, M690, 690V, M690V, M690T, M690E)

AMD는 RS690 에러타를 공개적으로 제공하지 않는다(AMD 문서 ER_RS690A5 (리비전 A11) 및 ER_RS690B4와 그 부록 (리비전 A12)). 대부분의 운영체제는 안정적으로 작동하기 위해 패치가 필요하다.

  • Windows 플랫폼:
  • * Stop 오류 0x000000EA는 리비전 A12 노스브릿지의 내부 하드웨어 최적화로 인해 드물게 발생할 수 있다(AMD 에러타 부록 ER_RS690B4 관련). AMD는 이를 해결하기 위해 2010년에 새로운 드라이버를 출시할 예정이었다.

5. 2. 사우스브리지 문제 (SB600)

AMD는 SB600 관련 결함 정보를 공개적으로 제공하지 않는다. 대부분의 운영체제는 안정적으로 작동하기 위해 패치가 필요하다.

6. 690 칩셋 사용 메인보드 목록

VGA만 지원EPoXAT690VI ProATXAT690V-MMicro ATXASUSM2A-MXFoxconnA690VM2MA-8KRS2HA690VM2MA-RS2HA6VMXA6VMX/KA6VMX2-KGigabyteGA-MA69VM-S2JetwayM2A692-VPM2A693-VPM2A693PLUS-VPJ&WJWT-A690MMSIK9AGM Neo-FK9AGM2-FK9AGM2-LK9AGM3-FK9AGM4PC PartnerRS690CMKM-A94CLSapphirePE-AM2RS690MVPE-AM2RS690V2TULTRS690-M1690TAAEONCOM-690TCOM Express Type 2선택 사양 128MB 사이드 포트 메모리, TV-out, Socket S1EMB-6908TMini-ITXSocket AM2avalueEMX-M690TMini-ITX6× 시리얼 포트, 2× GbE, Socket S1DFIAM100-BF64MB 사이드 포트 메모리, Socket S1AM300-BFMicro ATX64MB 사이드 포트 메모리, CompactFlash, Socket S1KontronKT690/mITXMini-ITXCompactFlash, 미니 PCI-E, 선택 사양 TV-out, 2× GbE, Socket S1KT690/mITX-FWFireWire 1394a, 미니 PCI-E, 선택 사양 애드온 브래킷: TV-out, 2× GbE, Socket S1MSIFuzzy RS690TS/PDIF, DDR2 SO-DIMM, 미니 PCI-E, 선택 사양 애드온 브래킷: TV-out, 2× GbE, Socket AM2
