1. 개요

USB-C는 2012년 인텔과 애플이 공동 개발한 USB(Universal Serial Bus) 커넥터 규격이다. 2014년 USB 3.1 및 USB PD(Power Delivery) 충전 규격과 함께 발표되었으며, 위아래 구분이 없는 디자인과 다양한 기기와의 호환성을 특징으로 한다. 2015년 애플 맥북, 구글 크롬북에 적용된 이후, 스마트폰, 노트북, 태블릿 등으로 빠르게 확대되었다. 2022년 대한민국 국가기술표준원은 USB-C를 전자제품 충전 및 데이터 접속 표준으로 채택했고, 유럽 연합은 환경 보호를 이유로 2024년까지 USB-C를 스마트 기기 충전 단일화 규격으로 통합하는 법안을 가결했다.

더 읽어볼만한 페이지

  • USB - 윈도우 투 고
    윈도우 투 고는 마이크로소프트가 개발한 윈도우 기능으로, USB 드라이브 같은 외부 저장 장치에서 부팅하여 휴대용 윈도우 환경을 제공했지만, 업데이트 문제와 하드웨어 지원 문제로 개발이 중단되고 윈도우 10에서 제거되었다.
  • USB - USB 플래시 드라이브
    USB 플래시 드라이브는 USB 인터페이스를 통해 컴퓨터와 연결되는 휴대용 저장 장치로, 플래시 메모리 발명 후 상용화되어 플로피 디스크나 CD를 대체하며 데이터 저장, 운영 체제 부팅 등 다양한 용도로 사용되지만 위조 제품, 보안 위협, 제한적인 쓰기 횟수 등의 문제점도 있다.
USB-C
개요
USB-C 커넥터 핀 배열
종류디지털 오디오/비디오/데이터/전원 커넥터
설계USB Implementers Forum
인텔
마이크로소프트
HP Inc.
르네사스
ST마이크로일렉트로닉스
텍사스 인스트루먼트
디자인 날짜2014년 8월 11일 (발표)
대체모든 이전 USB 커넥터 (Type-A 및 -B, 그리고 다양한 크기: Standard, Mini, Micro)
DisplayPort
Mini DisplayPort
Lightning
핀 수24

2. 역사

USB-C는 이전의 USB 커넥터, HDMI, DisplayPort, 3.5mm 오디오 잭 등 다양한 전기 케이블과 커넥터를 대체한다.[9][10]

2. 1. 개발 및 도입

인텔과 애플이 함께 USB-C 단자를 설계하여 2012년 개발하였다. 2014년 인텔과 애플은 USB-C 규격을 발표하고, USB PD 충전 규격과 USB 3.1 규격을 함께 발표하였다. 초기에는 USB-C가 애플 전용 단자일 뿐이라는 우려도 있었으나, 곧 업계 표준으로 자리 잡았다.

2015년, 애플은 맥북에, 구글은 크롬북에 USB-C를 적용하였다. 또한 미니 DP(Mini DisplayPort) 단자를 USB-C로 바꾸었다. 같은 해, 구글 안드로이드 6.0 버전부터 USB-C를 공식 지원하였다.

2016년, 삼성전자는 갤럭시 탭프로S에 USB-C를 처음 적용하였다. 이후 갤럭시 노트 7, LG전자의 LG G5 등 스마트폰에도 USB-C가 도입되었다.

2017년에는 HP, 레노버, MS 서피스, 델 등 주요 노트북 제조사들이 USB-C를 표준 단자 및 충전 규격으로 채택하였다. 일본 기업들도 적극적으로 USB-C를 도입하였다. 와콤은 태블릿인 인튜어스 프로2에, 닌텐도는 게임기기인 닌텐도 스위치에 USB-C 단자와 충전 기능을 도입하였다.

2018년, 삼성전자는 신형 노트북 시리즈에, 애플은 신형 아이패드에 USB-C를 적용하였다.

2. 2. 국제 표준화

2022년 대한민국 국가기술표준원은 USB-C를 "전자제품 충전-데이터 접속 표준" 단자로 적용한다고 발표했다.[9][10]

2022년 유럽연합은 환경보호를 근거로 스마트 기기, 태블릿 PC, 휴대전화 등의 충전 단자를 USB-C 규격으로 통합하는 법안을 가결했다. 2024년까지 유럽 지역 내에서 판매하는 모든 휴대폰, 태블릿 PC, 기타 관련 기기에 적용하도록 하였다. 이 법안은 이미 다른 기업들은 USB-C 단자를 적용했거나 적용할 예정이었기에, USB-C가 아닌 애플 전용 단자를 활용한 케이블과 충전기, 주변기기 등을 고가에 판매해 높은 수익을 거두던 애플을 겨냥한 법안이라고 불렀다. 애플은 이에 반발하였으나, 거대 시장인 유럽연합에 제품을 공급하려면 단자 통합 법안을 따라야 했다.[9][10]

이후 브라질과 인도도 2024년까지 USB-C를 충전 단자 표준으로 삼았다. 미국은 국회에서 충전기 통합 법안 도입 의견만 나오고 법안으로 진행하지는 못했으나, 미국 기업들은 법규나 정부 지시 없이도 대규모 해외시장을 위해 USB-C를 사실상 표준 충전 단자로써 제품을 설계하였다.[9][10]

3. 특징

Type-C 케이블은 USB 2.0 케이블과 풀 기능 케이블로 크게 나눌 수 있다. USB 2.0 Type-C 케이블은 전선 수가 제한적이며 USB 2.0 통신 및 전력 공급에만 사용된다. 반면 풀 기능 케이블은 모든 전선을 갖추고 있으며, 대체 모드를 지원하고 속도 등급에 따라 구분된다.

풀 기능 케이블은 "Gen A" 표기법을 사용하는 4가지 속도 등급으로 나뉜다. 각 등급은 "USB 5Gbps", "USB 20Gbps", "USB 40Gbps" 등으로 표시되며, 숫자가 높을수록 더 넓은 대역폭을 가진다.

USB Implementers Forum은 유효한 케이블을 인증하고 공식 로고를 표시하여 사용자가 비호환 제품을 구별할 수 있도록 돕는다.[12] 최근에는 대부분의 풀 기능 케이블이 USB4 연결뿐만 아니라 USB3 연결에도 사용될 수 있기 때문에, 로고에서 특정 USB 프로토콜에 대한 언급을 제거하였다.[13]

더 긴 케이블 길이를 확보하기 위해 신호를 증폭하는 액티브 전자 장치가 있는 케이블도 있다. Type-C 표준은 이러한 액티브 케이블이 수동 케이블과 유사하게 작동하도록 규정하지만, 모든 기능을 지원하거나 향후 표준과의 상위 호환성을 보장하지는 않는다.

3. 1. 편의성

USB-C는 위아래 구분이 없는 디자인으로 설계되어 사용자가 어느 방향으로든 쉽게 꽂을 수 있다. 이러한 특징은 플러그를 소켓에 삽입할 때 두 가지 방향 모두 가능하게 하는 이중 회전 대칭 덕분이다.[8] 전기적으로는 USB-C 플러그가 대칭이 아니지만, 장치가 케이블에 반응하는 방식을 통해 소프트웨어가 플러그와 케이블이 대칭인 것처럼 작동하게 한다.[8]

또한, 양쪽 끝이 동일한 플러그를 가진 케이블을 사용할 수 있어, 케이블 방향을 확인해야 하는 번거로움을 줄였다. 사용자는 케이블의 양쪽 끝을 어느 장치에나 꽂을 수 있어 편리하다.[8]

3. 2. 호환성

USB-C 표준은 이전의 모든 USB 커넥터, HDMI 커넥터, DisplayPort 포트 및 3.5mm 오디오 잭을 포함한 다양한 다른 전기 케이블과 커넥터를 대체한다.[9][10] USB-C는 썬더볼트, PCIe, HDMI, 디스플레이포트, 와이파이 등 다른 통신 기술을 지원하여, 여러 종류의 케이블을 사용할 필요성을 줄인다.

Type-C 케이블은 USB 2.0과 풀 기능 케이블로 나눌 수 있다. USB 2.0 Type-C 케이블은 USB 2.0 통신 및 전력 공급에만 적합하며, 풀 기능 케이블은 대체 모드를 지원하고 속도 등급에 따라 구분된다. 풀 기능 케이블은 4가지 속도 등급("Gen A")이 있으며, 숫자가 높을수록 대역폭이 향상된다.

USB Implementers Forum은 유효한 케이블을 인증하고 공식 로고를 표시하여 사용자가 비호환 제품을 구별하도록 한다.[12] 현재 공식 이름과 로고는 대부분의 풀 기능 케이블이 USB4 연결뿐만 아니라 USB3 연결에도 사용될 수 있어 특정 USB 프로토콜 참조를 제거했다.[13]

더 긴 케이블 길이를 위해 신호를 증폭하는 액티브 전자 장치가 있는 케이블도 있다. Type-C 표준은 이러한 액티브 케이블이 수동 케이블과 유사하게 작동하도록 규정하지만, 모든 기능을 지원하거나 향후 표준과의 상위 호환성을 보장하지는 않는다.

USB 2.0 및 3A 조합을 제외한 모든 Type-C 케이블은 E-마커 칩을 포함하여 케이블 및 기능을 식별한다.[14] 이 데이터에는 제품/제조업체, 케이블 커넥터, USB 신호 프로토콜, 수동/능동 구조, VCONN 전원 사용, 사용 가능한 VBUS 전류, 지연 시간, RX/TX 방향성, SOP 컨트롤러 모드, 하드웨어/펌웨어 버전, Alt 모드 또는 공급업체별 기능 지원 정보가 포함된다.

현재 DisplayPort는 가장 널리 구현된 대체 모드이며, 표준 크기의 DisplayPort 또는 HDMI 포트가 없는 장치에서 비디오 출력을 제공하는 데 사용된다. USB-C 포트가 있는 모든 Chromebook은 DisplayPort 대체 모드를 지원해야 한다.[85] USB-C 멀티포트 어댑터는 장치의 기본 비디오 스트림을 DisplayPort/HDMI/VGA로 변환하여 외부 디스플레이에 표시할 수 있도록 한다.

USB-C 도크는 단일 케이블로 장치를 전원, 외부 디스플레이, USB 허브 및 추가 기능에 연결하도록 설계되었다. 이러한 기능은 때때로 디스플레이에 직접 구현되어[86] 사용자는 다른 연결 없이 USB-C를 통해 장치를 디스플레이에 연결한다.

''USB Type-C 케이블 및 커넥터 사용 지침''에 따르면[136], USB Type-C를 지원하는 제품이 USB 3.1 또는 USB 전력 공급(USB Power Delivery)을 지원하는 것은 아니다. USB Implementers Forum은 얼터네이트 모드를 지원하는 제조사에게 포트에 적절한 라벨을 부착하도록 요구하고 있다.

USB-C 얼터네이트 모드 파트너는 다음과 같다.

# 디스플레이포트 - 2014년 9월 버전 1.3부터 지원

# MHL - 2014년 11월 발표

# 썬더볼트 - 2015년 6월 썬더볼트 3부터 지원

# HDMI - 2016년 9월 발표, HDMI 1.4부터 지원

# VirtualLink - 2018년 7월 17일 발표된, VR 헤드셋용 개방형 규격

4. 모드

USB-C는 다양한 모드를 지원하여 폭넓은 호환성과 기능을 제공한다. 크게 오디오 어댑터 액세서리 모드와 얼터네이트 모드로 나눌 수 있다.
오디오 어댑터 액세서리 모드는 USB-C 포트를 통해 아날로그 오디오 신호를 전송하는 방식이다. 이를 통해 USB-C 포트만 있는 스마트폰에서도 기존 3.5mm 헤드폰 잭을 사용하는 이어폰이나 헤드폰을 사용할 수 있다.
얼터네이트 모드(Alternate Mode)는 USB-C 케이블의 일부 전선을 USB 데이터 전송이 아닌 다른 데이터 프로토콜(디스플레이포트, 썬더볼트, HDMI 등) 전송에 사용하는 기능이다. 이를 통해 USB-C 포트 하나로 다양한 장치를 연결하고 사용할 수 있다. 예를 들어, 디스플레이포트 얼터네이트 모드를 사용하면 USB-C 포트를 통해 모니터를 연결하여 화면을 출력할 수 있다.

얼터네이트 모드는 공급업체 정의 메시지(VDM)를 사용하여 구성 채널을 통해 설정된다.[135] 얼터네이트 모드는 선택 사항이므로, 모든 Type-C 기능 및 장치가 특정 얼터네이트 모드를 지원할 필요는 없다. USB Implementers Forum은 포트에 해당 로고가 적절하게 표시되도록 얼터네이트 모드 파트너와 협력하고 있다.[35]

현재 5가지 시스템 정의 얼터네이트 모드 파트너 사양이 존재한다.

얼터네이트 모드 파트너 사양 목록
로고이름날짜프로토콜상태
Thunderbolt 대체 모드2015년 6월 발표[36]USB-C는 Thunderbolt 3 이상의 기본(그리고 유일한) 커넥터이다.

Thunderbolt 3 (또한 4× PCI Express 3.0, DisplayPort 1.2, DisplayPort 1.4, USB 3.1 Gen 2 지원),[36][37][38][39]
Thunderbolt 4 (또한 4× PCI Express 3.0, DisplayPort 2.0, USB4 지원),
Thunderbolt 5 (또한 4× PCI Express 4.0, DisplayPort 2.1, USB4 지원)		현재
DisplayPort 대체 모드2014년 9월 발표DisplayPort 1.2, DisplayPort 1.4,[40][41] DisplayPort 2.0[42]현재
Mobile High-Definition Link (MHL) 대체 모드2014년 11월 발표[43]MHL 1.0, 2.0, 3.0 및 superMHL 1.0[44][45][46][47]현재
HDMI 대체 모드2016년 9월 발표[48]HDMI 1.4b[49][50][51][52]업데이트 중단
style="background:#FEE4BA" |VirtualLink 대체 모드2018년 7월 발표[53]VirtualLink 1.0[54]중단됨



이더넷[55]과 같은 다른 프로토콜도 제안되었지만, Thunderbolt 3 이상에서는 10 기가비트 이더넷 네트워킹도 가능하다.[56]

모든 Thunderbolt 3 컨트롤러는 Thunderbolt 대체 모드와 DisplayPort 대체 모드를 모두 지원한다.[57] Thunderbolt는 DisplayPort 데이터를 캡슐화할 수 있으므로, 모든 Thunderbolt 컨트롤러는 DisplayPort 대체 모드를 통해 DisplayPort 신호를 직접 출력하거나 Thunderbolt 대체 모드 내에서 Thunderbolt에 캡슐화할 수 있다. 저가형 주변 장치는 대부분 DisplayPort 대체 모드를 통해 연결되는 반면, 일부 도킹 스테이션은 Thunderbolt를 통해 DisplayPort를 터널링한다.[58]

DisplayPort 대체 모드 2.0은 USB4와 함께 USB-C를 통해 직접 실행될 수 있다. DisplayPort 2.0은 HDR10 색상으로 60 Hz에서 8K 해상도를 지원하며 최대 80 Gbps를 사용할 수 있는데, 이는 USB 데이터에 사용 가능한 양의 두 배이다.[59]

USB SuperSpeed 프로토콜은 비슷한 비트율을 사용하여 임베디드 클럭을 사용하는 차동 LVDS 레인을 통해 전송되는 패킷화된 데이터를 사용한다는 점에서 DisplayPort 및 PCIe/Thunderbolt와 유사하므로, 이러한 대체 모드는 칩셋에서 구현하기가 더 쉽다.[40]

대체 모드 호스트 및 주변 장치는 일반적인 완전 기능 Type-C 케이블 또는 컨버터 케이블이나 어댑터로 연결할 수 있다.


  • USB 3.1 Type-C to Type-C 완전 기능 케이블: DisplayPort, MHL, HDMI 및 Thunderbolt (20 Gbit/s 또는 케이블 길이가 0.5 m 이하인 경우 40 Gbit/s) 대체 모드 Type-C 포트는 표준 수동 완전 기능 USB Type-C 케이블로 상호 연결할 수 있다. 이 케이블은 양쪽 끝에 표준 "삼지창" SuperSpeed USB 로고(Gen 1 모드에만 해당) 또는 SuperSpeed+ USB 10 Gbit/s 로고로만 표시된다.[60] 케이블 길이는 Gen 1의 경우 2.0 m 이하, Gen 2의 경우 1.0 m 이하이어야 한다.
  • Thunderbolt Type-C to Type-C 액티브 케이블: 0.8 m보다 긴 케이블을 사용하는 Thunderbolt 3 (40 Gbit/s) 대체 모드에는 고속 Thunderbolt 3 전송에 대해 인증되고 전자적으로 표시된 액티브 Type-C 케이블이 필요하며, 이는 고전력 5 A 케이블과 유사하다.[36][39] 이 케이블은 양쪽 끝에 Thunderbolt 로고로 표시된다. USB 3 하위 호환성은 지원하지 않으며 USB 2 또는 Thunderbolt만 지원한다. 케이블은 Thunderbolt와 5 A 전원 공급을 동시에 표시할 수 있다.[61]


액티브 케이블 및 어댑터에는 더 긴 케이블을 허용하거나 프로토콜 변환을 수행하기 위해 전원이 공급되는 전자 장치가 포함되어 있다. 비디오 대체 모드용 어댑터는 네이티브 비디오 스트림에서 다른 비디오 인터페이스 표준(예: DisplayPort, HDMI, VGA 또는 DVI)으로 변환을 허용할 수 있다.

대체 모드 연결에 완전 기능 Type-C 케이블을 사용하면 몇 가지 이점이 있다. 대체 모드는 USB 2.0 레인과 구성 채널 레인을 사용하지 않으므로, USB 2.0 및 USB 전력 공급 프로토콜을 항상 사용할 수 있다. 또한 DisplayPort 및 MHL 대체 모드는 1개, 2개 또는 4개의 SuperSpeed 레인에서 전송할 수 있으므로, 나머지 2개의 레인을 사용하여 USB 3.1 데이터를 동시에 전송할 수 있다.[62]

대체 모드에서는 최대 4개의 고속 링크 중 필요한 방향으로 링크가 사용된다. SBU1, SBU2는 추가적인 저속 링크를 제공한다. 고속 링크 2개가 사용되지 않으면, 대체 모드와 동시에 USB 3.0/3.1 링크를 설정할 수 있다.[41] CC 핀 중 하나는 모든 협상을 수행하는 데 사용된다. SBU가 아닌 추가적인 저대역 양방향 채널도 해당 CC 핀을 공유할 수 있다.[41][49] USB 2.0은 D+/D− 핀을 통해서도 사용할 수 있다.

전력과 관련하여, 장치는 대체 모드로 진입하기 전에 전력 공급 계약을 협상해야 한다.[70]

DisplayPort는 가장 널리 구현된 대체 모드이며, 스마트폰 및 노트북과 같이 표준 크기의 DisplayPort 또는 HDMI 포트가 없는 장치에서 비디오 출력을 제공하는 데 사용된다. USB-C 포트가 있는 모든 Chromebook은 제조업체를 위한 구글의 하드웨어 요구 사항에서 DisplayPort 대체 모드를 지원해야 한다.[85] USB-C 멀티포트 어댑터는 장치의 기본 비디오 스트림을 DisplayPort/HDMI/VGA로 변환하여 텔레비전이나 컴퓨터 모니터와 같은 외부 디스플레이에 표시할 수 있도록 한다.

또한 단일 케이블로 장치를 전원, 외부 디스플레이, USB 허브 및 선택적 추가 기능(예: 네트워크 포트)에 연결하도록 설계된 USB-C 도크에도 사용된다. 이러한 기능은 때때로 별도의 도크 대신 디스플레이에 직접 구현되므로,[86] 사용자는 다른 연결 없이 USB-C를 통해 장치를 디스플레이에 연결한다.

4. 1. 오디오 어댑터 액세서리 모드 (Audio Adapter Accessory Mode)

USB-C 장치는 "오디오 어댑터 액세서리 모드"를 통해 아날로그 헤드셋을 지원할 수 있다.[71] 이 모드에서는 모든 디지털 회로가 커넥터에서 분리되고 특정 핀이 아날로그 출력 또는 입력으로 재할당된다.[71]

  • 핀 재할당:
  • D− 및 D+ 핀은 각각 오디오 출력 좌측(L)과 우측(R) 채널이 된다.
  • SBU 핀은 마이크 핀(MIC)이 된다.
  • 아날로그 접지(AGND)는 출력과 마이크 모두에 대한 리턴 경로가 된다.
  • 자동 스왑 기능: MIC 및 AGND 핀은 자동 스왑 기능을 갖는다. 그 이유는 다음과 같다.[71]
  • USB-C 플러그는 양쪽 방향으로 삽입될 수 있다.
  • TRRS 링과 GND 및 MIC 연결에 대한 표준 합의가 없다.
  • 동시 충전: 아날로그 오디오 인터페이스를 사용하는 장치는 VBUS 및 GND를 통해 동시 충전이 가능하지만, 5V 및 500mA로 제한된다.[71]
  • 플러그 삽입 감지: TRRS 플러그의 물리적 플러그 감지 스위치에 의해 수행된다. 플러그 삽입 시, 플러그의 CC 및 VCONN을 모두 풀다운하며, 이 저항은 800옴 미만이어야 한다.[71]
  • 데이터 통신 제한: 아날로그 신호로 D+/D-/SBU1/SBU2 핀을 사용하기 때문에, 오디오 어댑터 액세서리 모드에서는 데이터 통신을 동시에 사용할 수 없다.
  • USB-C 플러그 헤드셋: USB-C 플러그가 달린 헤드셋은 디지털 음성을 지원해야 한다.[134]


오디오 어댑터 액세서리 모드와 얼터너트 모드는 USB 케이블의 데이터 신호선 일부를 다른 신호 전송을 위해 분리할 수 있게 해준다. "오디오 어댑터 액세서리 모드"는 Type-C 커넥터를 갖춘 기기에서 아날로그 음성을 출력할 수 있게 해주는 규격이다.[134] 4단자(좌, 우, 마이크, GND) 아날로그 음성을 3.5mm 이어폰 잭(미니 플러그)으로 출력하며, 아날로그 음성 사용 시 동시 충전도 가능하다(선택 사항).[134]

오디오 어댑터 액세서리 모드가 제정되기 전부터, 규격 외 제품으로 Type-C 단자를 통해 아날로그 음성 신호를 입출력하는 제품이 있었다. 폰 커넥터가 없는 스마트폰에서 주로 사용되며, Type-C 단자를 지름 3.5mm 이어폰 잭(미니 플러그)으로 변환하는 케이블도 판매되고 있다. 이러한 제품은 아날로그 음성 입출력을 지원하지 않는 기기에서는 사용할 수 없으며, 별도로 DAC가 탑재된 제품을 선택해야 한다.[154]

다음은 TRRS 소켓의 아날로그 오디오 신호와 USB Type-C 플러그 간의 연결 표이다.

TRRS 링을 Type-C 플러그에 배선
TRRS 소켓아날로그 오디오 신호USB Type-C 플러그
팁LD−
링 1RD+
링 2마이크/접지SBU1 또는 SBU2
슬리브마이크/접지SBU2 또는 SBU1
DETECT1플러그 존재 감지 스위치CC, VCONN
DETECT2플러그 존재 감지 스위치GND



다음은 USB Type-C 플러그 핀 배열 표이다.

GNDTX1+TX1−VBUSCC1RLMICVBUSRX2−RX2+GND
GNDRX1+RX1−VBUSAGNDLRCC2VBUSTX2−TX2+GND


4. 2. 얼터네이트 모드 (Alternate Mode)

USB-C 얼터네이트 모드(Alternate Mode)는 USB-C 케이블의 일부 전선을 USB가 아닌 다른 데이터 프로토콜(디스플레이포트, 썬더볼트 등) 전송에 사용하는 기능이다. 고속 레인 4개, 사이드밴드 핀 2개, 그리고 추가 핀 5개를 얼터네이트 모드 전송에 활용할 수 있다. 이 모드는 공급업체 정의 메시지(VDM)를 사용하여 구성 채널을 통해 설정된다.[135]

현재 5가지 시스템 정의 얼터네이트 모드 파트너 사양이 존재한다. 벤더는 독 솔루션에 사용되는 독점 모드를 지원할 수도 있다. 얼터네이트 모드는 선택 사항이므로, Type-C 기능 및 장치는 특정 얼터네이트 모드를 지원할 필요가 없다. USB Implementers Forum은 포트에 해당 로고가 적절하게 표시되도록 얼터네이트 모드 파트너와 협력하고 있다.[35]

얼터네이트 모드 파트너 사양 목록
로고이름날짜프로토콜상태
Thunderbolt 대체 모드2015년 6월 발표[36]USB-C는 Thunderbolt 3 이상의 기본(그리고 유일한) 커넥터이다.

Thunderbolt 3 (또한 4× PCI Express 3.0, DisplayPort 1.2, DisplayPort 1.4, USB 3.1 Gen 2 지원),[36][37][38][39]
Thunderbolt 4 (또한 4× PCI Express 3.0, DisplayPort 2.0, USB4 지원),
Thunderbolt 5 (또한 4× PCI Express 4.0, DisplayPort 2.1, USB4 지원)		현재
DisplayPort 대체 모드2014년 9월 발표DisplayPort 1.2, DisplayPort 1.4,[40][41] DisplayPort 2.0[42]현재
Mobile High-Definition Link (MHL) 대체 모드2014년 11월 발표[43]MHL 1.0, 2.0, 3.0 및 superMHL 1.0[44][45][46][47]현재
HDMI 대체 모드2016년 9월 발표[48]HDMI 1.4b[49][50][51][52]업데이트 중단
style="background:#FEE4BA" |VirtualLink 대체 모드2018년 7월 발표[53]VirtualLink 1.0[54]중단됨



이더넷[55]과 같은 다른 프로토콜도 제안되었지만, Thunderbolt 3 이상에서는 10 기가비트 이더넷 네트워킹도 가능하다.[56]

모든 Thunderbolt 3 컨트롤러는 Thunderbolt 대체 모드와 DisplayPort 대체 모드를 모두 지원한다.[57] Thunderbolt는 DisplayPort 데이터를 캡슐화할 수 있으므로, 모든 Thunderbolt 컨트롤러는 DisplayPort 대체 모드를 통해 DisplayPort 신호를 직접 출력하거나 Thunderbolt 대체 모드 내에서 Thunderbolt에 캡슐화할 수 있다. 저가형 주변 장치는 대부분 DisplayPort 대체 모드를 통해 연결되는 반면, 일부 도킹 스테이션은 Thunderbolt를 통해 DisplayPort를 터널링한다.[58]

DisplayPort 대체 모드 2.0: DisplayPort 2.0은 USB4와 함께 USB-C를 통해 직접 실행될 수 있다. DisplayPort 2.0은 HDR10 색상으로 60 Hz에서 8K 해상도를 지원하며 최대 80 Gbps를 사용할 수 있는데, 이는 USB 데이터에 사용 가능한 양의 두 배이다.[59]

USB SuperSpeed 프로토콜은 비슷한 비트율을 사용하여 임베디드 클럭을 사용하는 차동 LVDS 레인을 통해 전송되는 패킷화된 데이터를 사용한다는 점에서 DisplayPort 및 PCIe/Thunderbolt와 유사하므로, 이러한 대체 모드는 칩셋에서 구현하기가 더 쉽다.[40]

대체 모드 호스트 및 주변 장치는 일반적인 완전 기능 Type-C 케이블 또는 컨버터 케이블이나 어댑터로 연결할 수 있다.


  • USB 3.1 Type-C to Type-C 완전 기능 케이블: DisplayPort, MHL, HDMI 및 Thunderbolt (20 Gbit/s 또는 케이블 길이가 0.5 m 이하인 경우 40 Gbit/s) 대체 모드 Type-C 포트는 표준 수동 완전 기능 USB Type-C 케이블로 상호 연결할 수 있다. 이 케이블은 양쪽 끝에 표준 "삼지창" SuperSpeed USB 로고(Gen 1 모드에만 해당) 또는 SuperSpeed+ USB 10 Gbit/s 로고로만 표시된다.[60] 케이블 길이는 Gen 1의 경우 2.0 m 이하, Gen 2의 경우 1.0 m 이하이어야 한다.
  • Thunderbolt Type-C to Type-C 액티브 케이블: 0.8 m보다 긴 케이블을 사용하는 Thunderbolt 3 (40 Gbit/s) 대체 모드에는 고속 Thunderbolt 3 전송에 대해 인증되고 전자적으로 표시된 액티브 Type-C 케이블이 필요하며, 이는 고전력 5 A 케이블과 유사하다.[36][39] 이 케이블은 양쪽 끝에 Thunderbolt 로고로 표시된다. USB 3 하위 호환성은 지원하지 않으며 USB 2 또는 Thunderbolt만 지원한다. 케이블은 Thunderbolt와 5 A 전원 공급을 동시에 표시할 수 있다.[61]


액티브 케이블 및 어댑터에는 더 긴 케이블을 허용하거나 프로토콜 변환을 수행하기 위해 전원이 공급되는 전자 장치가 포함되어 있다. 비디오 대체 모드용 어댑터는 네이티브 비디오 스트림에서 다른 비디오 인터페이스 표준(예: DisplayPort, HDMI, VGA 또는 DVI)으로 변환을 허용할 수 있다.

대체 모드 연결에 완전 기능 Type-C 케이블을 사용하면 몇 가지 이점이 있다. 대체 모드는 USB 2.0 레인과 구성 채널 레인을 사용하지 않으므로, USB 2.0 및 USB 전력 공급 프로토콜을 항상 사용할 수 있다. 또한 DisplayPort 및 MHL 대체 모드는 1개, 2개 또는 4개의 SuperSpeed 레인에서 전송할 수 있으므로, 나머지 2개의 레인을 사용하여 USB 3.1 데이터를 동시에 전송할 수 있다.[62]

Type-C 케이블 및 어댑터에 대한 대체 모드 프로토콜 지원 매트릭스
모드USB 3.1 Type-C 케이블[63]어댑터 케이블 또는 어댑터구성
USB[64]DisplayPortThunderboltsuperMHLHDMIHDMIDVI-D컴포넌트 비디오
3.11.21.420 Gbit/s40 Gbit/s1.4b1.4b2.0b싱글 링크듀얼 링크(YPbPr, VGA/DVI-A)
DisplayPortcolspan="2"존재하지 않음colspan="5"패시브
존재하지 않음colspan="2"colspan="2"colspan="2"액티브
Thunderbolt[65]colspan="2" [65][66]존재하지 않음colspan="5"패시브
존재하지 않음colspan="2"colspan="2"colspan="2"액티브
MHL존재하지 않음존재하지 않음패시브
존재하지 않음존재하지 않음존재하지 않음액티브
HDMI존재하지 않음패시브
존재하지 않음액티브



대체 모드에서는 최대 4개의 고속 링크 중 필요한 방향으로 링크가 사용된다. SBU1, SBU2는 추가적인 저속 링크를 제공한다. 고속 링크 2개가 사용되지 않으면, 대체 모드와 동시에 USB 3.0/3.1 링크를 설정할 수 있다.[41] CC 핀 중 하나는 모든 협상을 수행하는 데 사용된다. SBU가 아닌 추가적인 저대역 양방향 채널도 해당 CC 핀을 공유할 수 있다.[41][49] USB 2.0은 D+/D− 핀을 통해서도 사용할 수 있다.

전력과 관련하여, 장치는 대체 모드로 진입하기 전에 전력 공급 계약을 협상해야 한다.[70]

GNDTX1+TX1−VCC1D+D−SBU1VRX2−RX2+GND
GNDRX1+RX1−VSBU2D−D+CC2VTX2−TX2+GND



현재, DisplayPort는 가장 널리 구현된 대체 모드이며, 스마트폰 및 노트북과 같이 표준 크기의 DisplayPort 또는 HDMI 포트가 없는 장치에서 비디오 출력을 제공하는 데 사용된다. USB-C 포트가 있는 모든 Chromebook은 제조업체를 위한 구글의 하드웨어 요구 사항에서 DisplayPort 대체 모드를 지원해야 한다.[85] USB-C 멀티포트 어댑터는 장치의 기본 비디오 스트림을 DisplayPort/HDMI/VGA로 변환하여 텔레비전이나 컴퓨터 모니터와 같은 외부 디스플레이에 표시할 수 있도록 한다.

또한 단일 케이블로 장치를 전원, 외부 디스플레이, USB 허브 및 선택적 추가 기능(예: 네트워크 포트)에 연결하도록 설계된 USB-C 도크에도 사용된다. 이러한 기능은 때때로 별도의 도크 대신 디스플레이에 직접 구현되므로,[86] 사용자는 다른 연결 없이 USB-C를 통해 장치를 디스플레이에 연결한다.

5. 사양

USB Type-C 케이블은 USB 2.0 Type-C 케이블과 풀 기능(Full-Featured) Type-C 케이블로 나눌 수 있다. USB 2.0 Type-C 케이블은 USB 2.0 통신 및 전력 공급에만 사용되며, 흔히 충전 케이블이라고 불린다. 반면 풀 기능 케이블은 얼터네이트 모드를 지원하며 더 높은 데이터 전송 속도를 낼 수 있다.

풀 기능 케이블은 "Gen A" 표기법을 사용하여 "USB 5Gbps", "USB 20Gbps", "USB 40Gbps" 등으로 구분된다. USB Implementers Forum(USB-IF)은 케이블을 인증하고 공식 로고를 부여하여 사용자가 비호환 제품과 구별할 수 있도록 돕는다.[12] 이전 로고는 USB3 연결 제품군에 대한 SuperSpeed 또는 USB4와 같은 특정 USB 프로토콜을 직접 참조하기도 했으나, 현재는 단순화되어 대부분의 풀 기능 케이블이 USB4 연결뿐만 아니라 USB3 연결에도 사용할 수 있음을 나타낸다.[13]

더 긴 케이블 길이를 위해 신호를 증폭하는 액티브 전자 장치가 있는 케이블도 있다. Type-C 표준은 이러한 액티브 케이블이 수동 케이블과 유사하게 작동하도록 규정하지만, 모든 기능을 지원하거나 향후 표준과의 상위 호환성을 보장하지는 않는다. 광섬유 케이블은 하위 호환성을 더욱 줄일 수 있다.

USB로 연결된 두 장비 중 하나는 호스트(다운스트림 포트, DFP), 다른 하나는 주변 장치(업스트림 포트, UFP)이다. 휴대 전화와 같은 일부 제품은 연결된 장비에 따라 두 역할을 모두 수행할 수 있는 이중 역할 데이터(DRD) 기능을 가진다.[18] USB-C에서는 두 장치가 연결될 때 역할이 무작위로 할당되지만, 어느 쪽에서든 스왑을 명령할 수 있다. USB 전력 공급을 구현하는 이중 역할 장치는 데이터 역할과 전력 역할을 독립적으로 바꿀 수 있다.[7]

USB-C 장치는 기본 버스 전원 공급 외에 1.5A 및 3.0A(5V)의 버스 전원 전류를 제공하거나 소비할 수 있으며, 구성 채널을 통해 증가된 USB 전류를 광고하거나, 전체 USB 전력 공급 사양을 구현하여 더 높은 전력을 공급할 수 있다.[7][19]

모든 구형 USB 커넥터(Type-A 및 Type-B)는 레거시로 지정된다. 레거시 장치와 최신 USB-C 장치를 연결하려면 레거시 케이블 어셈블리 또는 레거시 어댑터 어셈블리가 필요하다. 구형 장치는 레거시 케이블을 사용하여 최신(USB-C) 호스트에 연결할 수 있으며, 최신 장치는 레거시 케이블을 사용하여 레거시 호스트에 연결할 수 있다. USB-C 리셉터클이 있는 레거시 어댑터는 사양에서 "정의되거나 허용되지 않는다".[26]

5. 1. USB Type-C 사양 1.0

2014년 8월, USB 개발자 포럼(USB-IF)은 USB Type-C 사양 1.0을 발표했다.[12]

USB Type-C 커넥터는 애플의 Lightning과 유사하게 앞뒤 구분 없이 꽂을 수 있는 24핀 단자이다. 크기는 USB 마이크로 B 커넥터와 비슷하며, 포트 크기는 8.4×2.6mm이다. 이 커넥터는 기존의 모든 Type-A 및 Type-B 커넥터와 케이블을 대체하는 것을 목표로 한다.[124][125]

USB Type-C 케이블은 크게 USB 2.0 Type-C 케이블과 풀 기능(Full-Featured) Type-C 케이블로 나뉜다. USB 2.0 Type-C 케이블은 USB 2.0 통신 및 전력 공급에만 사용되며, 충전 케이블이라고도 한다. 풀 기능 케이블은 얼터네이트 모드를 지원하고 더 높은 속도를 낼 수 있다. 풀 기능 케이블은 "Gen A" 표기법을 사용하며, "USB 5Gbps", "USB 20Gbps", "USB 40Gbps" 등으로 구분된다. USB-IF는 케이블을 인증하고 공식 로고를 부여하여 사용자가 비호환 제품과 구별할 수 있도록 돕는다.[12]

USB-C 포트는 3.5mm 잭 오디오 어댑터를 통해 아날로그 헤드셋을 지원할 수 있다.[20] 얼터네이트 모드는 USB-C 케이블을 통해 디스플레이포트나 썬더볼트와 같은 비 USB 데이터 프로토콜을 전송할 수 있게 한다.

USB Type-C는 유럽 연합에서 휴대용 전자 기기 충전 포트의 통일 규격으로 지정되어, 2024년부터 (노트북은 2026년부터) 의무화된다.[129][130] USB Type-C를 지원하는 제품이 반드시 USB 3.1이나 USB 전력 공급을 지원하는 것은 아니다.[136]

5. 1. 1. 단자 핀

USB-C 단자는 24개의 핀으로 구성되어 있으며, 양면 대칭 디자인을 가지고 있다. 각 핀의 역할은 다음과 같다.

USB-C 플러그 및 잭 핀 배치
핀이름설명핀이름설명
A1GND접지B12GND접지
A2SSTXp1SuperSpeed 신호선 1번, TX, 정극B11SSRXp1SuperSpeed 신호선 2번, RX, 정극
A3SSTXn1SuperSpeed 신호선 1번, TX, 부극B10SSRXn1SuperSpeed 신호선 2번, RX, 부극
A4VBUS버스 전원B9VBUS버스 전원
A5CC1연결 구성용B8SBU2사이드밴드 (SBU)
A6Dp1비 SuperSpeed 신호선 1번, 정극B7Dn2비 SuperSpeed 신호선 2번, 부극
A7Dn1비 SuperSpeed 신호선 1번, 부극B6Dp2비 SuperSpeed 신호선 2번, 정극
A8SBU1사이드밴드 (SBU)B5CC2 또는 VCONN스트림 방향 감지[147]
A9VBUS버스 전원B4VBUS버스 전원
A10SSRXn2SuperSpeed 신호선 4번, RX, 부극B3SSTXn2SuperSpeed 신호선 3번, TX, 부극
A11SSRXp2SuperSpeed 신호선 4번, RX, 정극B2SSTXp2SuperSpeed 신호선 3번, TX, 정극
A12GND접지B1GND접지


  • 전원 및 접지 핀 (GND, VBUS): 전원 공급 및 접지 역할을 한다.
  • 데이터 전송 핀 (SSTXp1/n1, SSRXp1/n1, SSTXp2/n2, SSRXp2/n2, Dp1/Dn1, Dp2/Dn2): USB 2.0 및 USB 3.x 데이터 전송에 사용된다.
  • 구성 채널 핀 (CC1, CC2): 케이블 연결 방향을 감지하고, USB 전력 공급 통신 등에 사용된다.
  • 사이드밴드 사용 핀 (SBU1, SBU2): 얼터네이트 모드에서 추가적인 기능을 위해 사용된다.


USB-C 단자 배열(암)

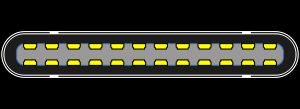

USB-C 단자 배열(수)

5. 1. 2. 케이블 선

wikitext

완전한 기능을 갖춘 USB 3.1 및 2.0 Type-C 케이블은 전원, 접지, 데이터 전송, 구성 채널, 사이드밴드 사용 등을 위한 다양한 선으로 구성된다.

완전한 기능의 USB 3.1 및 2.0 Type-C 케이블 선
플러그 1, USB Type-CUSB Type-C 케이블플러그 2, USB Type-C
핀이름선 색번호이름설명2.0[147]핀이름
ShellShield브레이드BraidShieldCable external braidShellShield
A1, B12,
B1, A12		GND양철 도금1GND_PWRrt1전원 반환용 접지A1, B12,
B1, A12		GND
16GND_PWRrt2
A4, B9,
B4, A9		VBUS빨강2PWR_VBUS1VBUS 전원A4, B9,
B4, A9		VBUS
17PWR_VBUS2
B5VCONN노랑
18PWR_VCONNVCONN 전원, 활성 케이블용[147]B5VCONN
A5CC파랑3CC구성 채널A5CC
A6Dp1흰색4UTP_Dp비차폐 연선, 양극A6Dp1
A7Dn1녹색5UTP_Dn비차폐 연선, 음극A7Dn1
A8SBU1빨강14SBU_A사이드밴드 사용 AB8SBU2
B8SBU2검정15SBU_B사이드밴드 사용 BA8SBU1
A2SSTXp1노랑6SDPp1쉴드된 차동 쌍 #1, 양극B11SSRXp1
A3SSTXn1갈색7SDPn1쉴드된 차동 쌍 #1, 음극B10SSRXn1
B11SSRXp1녹색8SDPp2쉴드된 차동 쌍 #2, 양극A2SSTXp1
B10SSRXn1주황색9SDPn2쉴드된 차동 쌍 #2, 음극A3SSTXn1
B2SSTXp2흰색10SDPp3쉴드된 차동 쌍 #3, 양극A11SSRXp2
B3SSTXn2검정11SDPn3쉴드된 차동 쌍 #3, 음극A10SSRXn2
A11SSRXp2빨강12SDPp4쉴드된 차동 쌍 #4, 양극B2SSTXp2
A10SSRXn2파랑13SDPn4쉴드된 차동 쌍 #4, 음극B3SSTXn2


6. 소프트웨어 지원

안드로이드는 6.0 "마시멜로우"부터 USB 3.1 및 USB-C를 지원한다.[72] 크롬OS는 2015년 크롬북 픽셀부터 USB 3.1, USB-C, 대체 모드, 전력 공급 및 USB 이중 역할 지원을 지원한다.[73] FreeBSD는 릴리스 8.2부터 USB 3.0을 지원하는 확장 가능 호스트 컨트롤러 인터페이스를 출시했다.[74] iOS는 12.1 (아이패드 프로 3세대 또는 이후 모델, 아이패드 에어 4세대 또는 이후 모델, 아이패드 미니 6세대 또는 이후 모델, 아이패드 10세대 또는 이후 모델, 아이폰 15 또는 이후 모델)부터 USB-C를 지원한다. NetBSD는 릴리스 7.2부터 USB 3.0을 지원하기 시작했다.[75] 리눅스는 커널 버전 2.6.31부터 USB 3.0을, 커널 버전 4.6부터 USB 3.1을 지원한다. OpenBSD는 버전 5.7부터 USB 3.0을 지원하기 시작했다.[76] OS X 요세미티 (macOS 버전 10.10.2)는 2015년 초 맥북 레티나부터 USB 3.1, USB-C, 대체 모드 및 전력 공급을 지원한다.[77] 윈도우 8.1은 업데이트를 통해 USB-C 및 빌보드 지원을 추가했다.[78] 윈도우 10 및 윈도우 10 모바일은 USB 3.1, USB-C, 대체 모드, 빌보드 장치 클래스, 전력 공급 및 USB 이중 역할을 지원한다.[79][80]

7. 타사 기술과의 호환성 문제

Type-C 케이블은 USB 2.0과 풀 기능 케이블로 나뉜다. USB 2.0 Type-C 케이블은 USB 2.0 통신 및 전력 공급에 적합하며, 충전 케이블이라고도 불린다. 풀 기능 케이블은 대체 모드를 지원하며, 속도 등급에 따라 "USB 5Gbps", "USB 20Gbps", "USB 40Gbps" 등으로 구분된다. USB Implementers Forum은 유효한 케이블을 인증하고 로고를 통해 비호환 제품과 구별할 수 있도록 한다.[12]

더 긴 케이블 길이를 위해 신호를 증폭하는 액티브 케이블도 존재한다. Type-C 표준은 액티브 케이블이 수동 케이블과 유사하게 작동하도록 규정하지만, 모든 기능을 지원하거나 향후 표준과의 상위 호환성을 보장하지는 않는다. 광섬유 케이블은 하위 호환성을 더욱 줄일 수 있다.

7. 1. 전원 공급 문제

일부 비표준 USB-C 케이블은 장치 손상을 유발할 수 있다. USB-C 커넥터가 한쪽 끝에 있고 구형 USB-A 플러그 또는 Micro-B 리셉터클이 다른 쪽에 있는 일부 케이블은 구성 채널(Configuration Channel, CC) 핀을 56 kΩ 풀업 저항 대신 10 kΩ 풀업 저항으로 VBUS에 잘못 연결한다.[91] 이로 인해 케이블에 연결된 장치가 케이블에서 허용하는 전력량을 잘못 판단하게 된다. 이러한 케이블은 애플 및 구글 제품을 포함한 특정 제품에서 제대로 작동하지 않거나, 충전기, 허브 또는 PC USB 포트와 같은 전원 공급 장치를 손상시킬 수 있다.[92][93]

결함 있는 USB-C 케이블이나 전원 공급 장치는 USB-C 장치가 소스에서 실제로 제공하는 전압과 다른 전압을 인식하게 할 수 있다. 이는 VBUS 핀에 과전압을 유발할 수 있다. 또한 USB-C 리셉터클의 미세한 피치로 인해 케이블의 VBUS 핀이 USB-C 리셉터클의 CC 핀과 접촉하여 단락될 수 있는데, VBUS 핀은 최대 20V, CC 핀은 최대 5.5V 정격이기 때문이다. 이러한 문제를 해결하려면 USB Type-C 커넥터와 USB-C Power Delivery 컨트롤러 사이에 USB Type-C 포트 보호 기능을 사용해야 한다.[94]

7. 2. 오디오 어댑터 호환성

USB-C 오디오 어댑터에는 크게 두 가지 유형이 있다. 디지털-아날로그 변환기(DAC)가 내장된 액티브 어댑터와 DAC가 없는 패시브 어댑터이다.[95][96]

액티브 어댑터는 내부에 DAC와 앰프가 있어 디지털 오디오 신호를 아날로그 신호로 변환한다. 따라서 음질은 어댑터에 내장된 DAC의 성능에 따라 달라진다. 이러한 액티브 어댑터는 '''오디오 장치 클래스 3.0''' 및 '''오디오 어댑터 액세서리 모드''' 사양을 준수하며, 디지털 오디오 출력을 지원하는 장치와 호환된다. 애플, 구글, 에센셜, 레이저, HTC, 삼성 등에서 출시한 USB-C to 3.5mm 헤드폰 잭 어댑터가 액티브 어댑터의 예시이다.[98]

패시브 어댑터는 호스트 장치(예: 스마트폰)의 내장 DAC를 사용하여 디지털-아날로그 변환을 수행한다. 따라서 음질은 호스트 장치의 DAC 성능에 따라 달라진다. 패시브 어댑터는 '''오디오 어댑터 액세서리 모드''' 사양을 준수하며, 아날로그 오디오 출력을 지원하는 장치에서만 사용할 수 있다.

USB-C to 3.5 mm 오디오 어댑터 및 USB 사운드 카드 호환성
출력 모드사양장치USB-C 어댑터
액티브패시브 (DAC 없음)
디지털 오디오오디오 장치 클래스 3.0 (디지털 오디오)애플 아이폰 15, 구글 픽셀 2, HTC U11, 에센셜 폰, 레이저 폰,
삼성 갤럭시 노트 10, 삼성 갤럭시 S10 Lite, 샤프 아쿠오스 S2, 에이수스 젠폰 3, 블루디오 T4S, 레노버 탭 4, 고프로, 맥북 등
아날로그 오디오애플 아이폰 15, 모토 Z/Z Force, 모토 Z2/Z2 Force/Z2 Play, 모토 Z3/Z3 Play, 소니 엑스페리아 XZ2, 화웨이 메이트 10 프로, 화웨이 P20/P20 Pro, 아너 매직2, LeEco,
샤오미 폰, 원플러스 6T, 원플러스 7/7 Pro/7T/7T Pro,
오포 파인드 X/오포 R17/R17 Pro, ZTE 누비아 Z17/Z18 등



Type-C 커넥터를 갖춘 기기에서 아날로그 음성을 출력하기 위한 "오디오 어댑터 액세서리 모드" 사양이 있다. 이 사양은 4단자(좌, 우, 마이크, GND) 아날로그 음성을 3.5mm 이어폰 잭(미니 플러그)으로 출력하며, 선택적으로 아날로그 음성 사용 중 동시 충전도 가능하다. 그러나 아날로그 신호에 D+/D-/SBU1/SBU2 핀을 사용하므로 데이터 통신은 동시에 사용할 수 없다. 또한, 아날로그 음성은 Type-C 플러그로 출력하지 않도록 규정되어 있어 USB-C 플러그가 달린 헤드셋은 디지털 음성을 지원해야 한다.[134]

오디오 어댑터 액세서리 모드가 제정되기 전부터 규격 외이지만 Type-C 단자를 통해 아날로그 음성 신호를 입출력하는 제품이 있었다. 폰 커넥터가 없는 스마트폰에서 주로 볼 수 있으며, Type-C 단자를 지름 3.5mm 이어폰 잭(미니 플러그)으로 변환하는 케이블도 판매되고 있다. 이러한 제품은 아날로그 음성 입출력을 지원하지 않는 기기에서는 사용할 수 없으며, 별도로 DAC가 탑재된 제품을 사용해야 한다.[154]

7. 3. 급속 충전 기술 호환성

퀄컴의 퀵 차지 2.0 및 3.0 기술은 USB-C 표준과 호환되지 않는다는 지적이 있었다.[99] 퀄컴은 고속 충전 솔루션이 USB-C의 전압 요구 사항에 맞출 수 있으며 문제 보고는 없다고 답변했지만, 당시 표준 준수 문제는 언급하지 않았다.[100] 이후 퀄컴은 퀵 차지 4에서 "USB Type-C 및 USB PD를 준수"하도록 개선했다고 발표했다.[101]

8. 관련 규제

2021년, 유럽 연합 집행위원회는 USB-C를 범용 충전기로 사용할 것을 제안했다.[102][103][104] 2022년 10월 4일, 유럽 의회는 무선 설비 지침 2022/2380 법안에 대해 찬성 602표, 반대 13표, 기권 8표로 찬성 투표를 했다.[105] 이 규정은 유럽 연합에서 판매되고 유선 충전을 지원하는 모든 새로운 휴대폰, 태블릿, 카메라, 헤드폰, 헤드셋, 휴대용 비디오 게임 콘솔, 휴대용 스피커, 전자책 리더, 키보드, 마우스, 휴대용 내비게이션 시스템 및 이어버드가 2024년 말까지 USB-C 포트를 갖추고 표준 USB-C to USB-C 케이블로 충전해야 한다고 요구한다. 또한, 이러한 장치가 고속 충전을 지원하는 경우, USB 전력 공급을 지원해야 한다. 이 규정은 2026년 초까지 노트북으로 확대될 것이다.[106] 이러한 규정을 준수하기 위해, 애플은 2023년에 출시된 아이폰 15 및 에어팟 프로 2세대부터 자체 Lightning 커넥터를 USB-C로 교체했다.[107] USB-C 커넥터를 가진 최초의 수정된 아이폰은 켄 필로넬의 해킹 결과였다.[108]

참조

[1] 뉴스 Universal Serial Bus Type-C Cable and Connector Specification https://www.those.ch[...] USB 3.0 Promoter Group 2014
[2] 문서 Universal Serial Bus Type-C Cable and Connector Specification Revision 1.3 2017-07-14
[3] 뉴스 Universal Serial Bus Type-C Cable and Connector Specification https://www.those.ch[...] USB 3.0 Promoter Group 2014
[4] 간행물 IEC Formally Adopts USB Type-C, USB Power Delivery and USB 3.1 Specifications https://www.business[...] 2022-09-10
[5] 웹사이트 USB Type-C Cable and Connector : Language Usage Guidelines from USB-IF https://www.usb.org/[...] Usb.org 2018-12-15
[6] 웹사이트 USB-C vs. USB 3.1: What's the difference? http://www.extremete[...] ExtremeTech 2015-04-09
[7] 웹사이트 USB Type-C Overview http://www.usb.org/d[...] USB-IF 2016-10-20
[8] 웹사이트 Universal Serial Bus Type-C Cable and Connector Specification https://www.usb.org/[...] 2023-12-23
[9] 웹사이트 USB Type-C: One cable to connect them all https://www.cnet.com[...] CNET 2015-06-18
[10] 웹사이트 USB Type-C Connector Specifications Finalized https://www.anandtec[...] 2014-08-12
[11] 웹사이트 USB Type-C Cable and Connector Specification https://www.usb.org/[...] USB Implementers Forum, Inc. 2019-12-19
[12] 웹사이트 USB Compliance and Certification http://www.usb.org/d[...] USB-IF 2016-10-20
[13] 웹사이트 USB Trademark Requirements Chart from USB-IF https://usb.org/site[...] 2024-08-15
[14] 웹사이트 USB Power Delivery https://usb.org/docu[...] 2024-08-15
[15] 서적 Type-C Cable and Connector Specification 2023
[16] 웹사이트 How to Beat the Maximum USB Cable Length Limit https://blog.trippli[...] 2024-03-14
[17] 서적 Type-C Cable and Connector Specification 2023
[18] 웹사이트 Transition existing products from USB 2.0 OTG to USB Type-C http://www.ti.com/li[...] 2017-10-23
[19] 웹사이트 USB Power Delivery http://www.usb.org/d[...] USB-IF 2018-01-03
[20] 문서 Universal Serial Bus Type-C Cable and Connector Specification Release 1.3 2017-07-14
[21] 웹사이트 USB Type-C Specification Release 1.1 https://github.com/v[...] 2018-11-03
[22] 웹사이트 USB Type-C Connectors and Cable Assemblies Compliance Document, v1.2 | USB-IF https://usb.org/docu[...] 2019-05-02
[23] 웹사이트 USB Type-C Cable and Connector Specification Revision 1.4, March 29, 2019 https://cavousb.it/w[...] 2020-03-20
[24] 웹사이트 Universal Serial Bus Type-C Cable and Connector Specification, September 21, 2019 https://www.usb.org/[...] 2019-09-21
[25] 웹사이트 USB Type-C Cable and Connector Specification Revision 2.1, May, 2021 https://usb.org/docu[...] 2021-05-27
[26] 웹사이트 Universal Serial Bus Type-C Cable and Connector Specification, Release 2.2, October 2022 https://usb.org/docu[...] 2023-10-04
[27] 웹사이트 IEC 62680-1-3:2016 | IEC Webstore | energy, multimedia, cable, USB, LVDC https://webstore.iec[...] 2018-11-03
[28] 웹사이트 IEC 62680-1-3:2017 | IEC Webstore | energy, multimedia, cable, USB, LVDC https://webstore.iec[...] 2018-11-03
[29] 웹사이트 IEC 62680-1-3:2018 | IEC Webstore | energy, multimedia, cable, USB, LVDC https://webstore.iec[...] 2018-11-03
[30] 웹사이트 USB Type-C Locking Connector Specification | USB-IF https://www.usb.org/[...] 2018-11-03
[31] 웹사이트 USB Type-C Port Controller Interface Specification | USB-IF https://www.usb.org/[...] 2018-11-03
[32] 웹사이트 IEC 62680-1-4:2018 | IEC Webstore https://webstore.iec[...] 2018-11-03
[33] 웹사이트 USB-IF Publishes Audio over USB Type-C Specifications https://www.anandtec[...] 2018-11-03
[34] 문서 Universal Serial Bus Type-C Cable and Connector Specification Release 1.3 2017-07-14
[35] 웹사이트 USB 3.1 and Type-C: The only stuff at CES that everyone is going to use | Ars Technica UK http://arstechnica.c[...] 2015-06-18
[36] 웹사이트 Thunderbolt 3 – The USB-C That Does It All | Thunderbolt Technology Community https://thunderboltt[...] Thunderbolttechnology.net 2015-06-18
[37] 뉴스 One port to rule them all: Thunderbolt 3 and USB Type-C join forces http://www.cnet.com/[...] 2015-06-02
[38] 웹사이트 Thunderbolt 3 is twice as fast and uses reversible USB-C https://www.engadget[...] 2015-06-02
[39] 웹사이트 Thunderbolt 3 embraces USB Type-C connector, doubles bandwidth to 40Gbps http://arstechnica.c[...] 2015-06-02
[40] 웹사이트 VESA Brings DisplayPort to New USB Type-C Connector http://www.displaypo[...] DisplayPort 2014-09-22
[41] 웹사이트 DisplayPort Alternate Mode on USB-C - Technical Overview https://web.archive.[...] USB-IF 2016-10-20
[42] 웹사이트 VESA Releases Updated DisplayPort Alt Mode Spec to Bring DisplayPort 2.0 Performance to USB4 and New USB Type-C Devices https://vesa.org/fea[...] 2020-10-01
[43] 웹사이트 MHL – Expand Your World http://mhltech.org/u[...] 2015-06-18
[44] 웹사이트 MHL Alternate Mode reference design for superMHL over USB Type-C http://www.anandtech[...] 2015-06-18
[45] 웹사이트 MHL Releases Alternate Mode for New USB Type-C Connector http://mhltech.org/n[...] 2015-06-18
[46] 웹사이트 MHL Alternate Mode over USB Type-C to support superMHL http://www.mhltech.o[...] 2016-11-15
[47] 웹사이트 MHL Alt Mode: Optimizing Consumer Video Transmission https://web.archive.[...] MHL, LLC 2015-11-18
[48] 웹사이트 HDMI Press Release: HDMI Releases Alternate Mode for USB Type-C Connector http://www.hdmi.org/[...] 2016-09-10
[49] 웹사이트 HDMI LLC - HDMI Over USB Type-C https://web.archive.[...] HDMI LLC 2016-10-20
[50] 웹사이트 HDMI Alt Mode for USB Type-C Announced http://www.anandtech[...] 2016-09-10
[51] 웹사이트 A new standard will allow your USB-C devices to connect to HDMI https://www.neowin.n[...] 2016-09-10
[52] 웹사이트 HDMI Alt Mode for USB Type-C Connector http://www.hdmi.org/[...] 2016-09-10
[53] 간행물 New Open Industry Standard Introduced for Connecting Next-Generation VR Headsets to PCs, Other Devices http://www.globenews[...] 2019-03-12
[54] 웹사이트 VirtualLink USB-C Alt Mode Announced: Standardized Connector for VR Headsets https://www.anandtec[...] 2018-08-21
[55] 웹사이트 "[802.3_DIALOG] USB-C Ethernet Alternate Mode" https://grouper.ieee[...] ieee 2015-11-06
[56] 웹사이트 Thunderbolt - the USB-C that does it all https://www.intel.co[...] 2021-01-17
[57] 웹사이트 TECHNOLOGY BRIEF Thunderbolt 3 https://thunderboltt[...] 2018-09-20
[58] 웹사이트 Node Pro https://www.akitio.c[...] 2018-09-20
[59] 웹사이트 VESA RELEASES UPDATED DISPLAYPORT ALT MODE SPEC TO BRING DISPLAYPORT 2.0 PERFORMANCE TO USB4 AND NEW USB TYPE-C DEVICES https://vesa.org/fea[...] 2021-08-09
[60] 웹사이트 USB Logo Usage Guidelines https://web.archive.[...] USB-IF 2016-03-11
[61] 웹사이트 CalDigit USB-C Cable http://www.caldigit.[...] 2018-09-21
[62] 웹사이트 VESA Brings DisplayPort to New USB Type-C Connector http://www.vesa.org/[...] 2016-12-11
[63] 문서 USB 2.0 and USB Power Delivery are available at all times in a Type-C cable
[64] 문서 USB 3.1 can be transmitted simultaneously when the video signal bandwidth requires two or fewer lanes.
[65] 문서 Is only available in Thunderbolt 3 DisplayPort mode
[66] 문서 Thunderbolt 3 40 Gbit/s passive cables are only possible <0.8 m due to limitations of current cable technology.
[67] 웹사이트 Termination Resistors Required for the USB Type-C Connector – KBA97180 https://community.cy[...] 2019-07-19
[68] 웹사이트 USB Charger (USB Power Delivery) | USB-IF https://www.usb.org/[...]
[69] 문서 "Universal Serial Bus Type-C Cable and Connector Specification Revision 1.3 (14 July 2017), section 2.4, page 26."
[70] 문서 "Universal Serial Bus Type-C Cable and Connector Specification Revision 1.3 (14 July 2017), section 5.1.2, page 203."
[71] 간행물 'Universal Serial Bus Type-C Cable and Connector Specification Revision 1.3' 2017-07-14
[72] 웹사이트 Android – Marshmallow https://www.android.[...] 2015-10-12
[73] 웹사이트 Charge your Chromebook Pixel (2015) https://support.goog[...] 2015-10-31
[74] 웹사이트 FreeBSD 8.2 Release Notes https://www.freebsd.[...] 2011-04-22
[75] 웹사이트 NetBSD 7.2 Released https://www.netbsd.o[...] 2019-01-14
[76] 웹사이트 OpenBSD 5.7 https://www.openbsd.[...] 2019-06-27
[77] 웹사이트 Using the USB-C port and adapters on your MacBook (Retina, 12-inch, Early 2015) - Apple Support https://support.appl[...] 2015-05-28
[78] 웹사이트 Update for USB Type-C billboard support and Kingston thumb drive is enumerated incorrectly in Windows https://support.micr[...] 2015-12-08
[79] 웹사이트 Windows support for USB Type-C connectors https://msdn.microso[...] 2015-09-30
[80] 웹사이트 USB Dual Role Driver Stack Architecture - Windows drivers https://docs.microso[...] 2019-06-21
[81] 웹사이트 USB-C Authentication Tech to Restrict Usage of Uncertified USB-C Accessories and Cables https://www.anandtec[...] 2022-06-12
[82] 웹사이트 Apple will make USB-C accessories ask for your permission to pass data https://www.theverge[...] 2022-06-12
[83] 웹사이트 USB-C Authentication Program could let OEMs clampdown on 'non-compliant' USB chargers https://9to5google.c[...] 2022-06-12
[84] 웹사이트 Why USB 3.1 Type-C Isn't on More Cases & Cable Factory Tour in Dongguan, China https://www.gamersne[...] 2019-06-26
[85] 웹사이트 Are all USB-C ports for both charging and data? https://www.reddit.c[...] 2022-05-07
[86] 웹사이트 DisplayPort over USB-C https://www.displayp[...] 2019-10-28
[87] 웹사이트 A Google Engineer Is Publicly Shaming Crappy USB-C Cables https://gizmodo.com/[...] 2017-10-23
[88] 웹사이트 A Google Engineer is Testing USB Type-C Cables So You Don't Have To https://www.theverge[...] 2017-10-23
[89] 웹사이트 Be careful about which USB-C cables you buy off the Internet https://www.technobu[...] 2019-12-16
[90] 웹사이트 Laptops are getting destroyed by cheap USB-C cables https://www.theverge[...] 2017-10-23
[91] 간행물 'Universal Serial Bus Type-C Cable and Connector Specification Revision 1.1' 2015-04-03
[92] 웹사이트 Google Engineer Reviews Defective USB Cables on Amazon - Fortune http://fortune.com/2[...] 2015-11-08
[93] 웹사이트 In response to the Type-C cable discussions https://forums.onepl[...] 2019-12-16
[94] 웹사이트 TCPP01-M12 Type-C Port Protection https://www.st.com/c[...] 2019-12-03
[95] 웹사이트 USB-C audio: Everything you need to know https://www.androidc[...] 2019-02-24
[96] 웹사이트 Bring back the headphone jack: Why USB-C audio still doesn't work https://www.pcworld.[...] 2019-03-12
[97] 웹사이트 Android 5.0 Lollipop supports USB DAC audio devices, we go ears-on https://www.phoneare[...] 2019-02-25
[98] 웹사이트 Hands-on: Apple's new USB-C headphone adapter is your cheapest option for analog audio on Pixel https://9to5google.c[...] 2019-02-25
[99] 웹사이트 Google engineer warns USB-C, Qualcomm Quick Charge are incompatible - ExtremeTech https://www.extremet[...] 2017-10-23
[100] 웹사이트 Qualcomm says it's fine to fast-charge your phone over USB-C https://www.engadget[...] 2017-10-23
[101] 웹사이트 Qualcomm Quick Charge 4: Five minutes of charging for five hours of battery life https://www.qualcomm[...] 2017-10-23
[102] 뉴스 Apple opposes EU plans to make common charger port for all devices https://www.theguard[...] 2021-10-19
[103] 뉴스 In a setback for Apple, the European Union seeks a common charger for all phones. https://www.nytimes.[...] 2021-10-19
[104] 웹사이트 One common charging solution for all https://ec.europa.eu[...] 2021-10-19
[105] 웹사이트 European Parliament votes to compel USB-C charging on all portable devices https://siliconangle[...] 2022-10-06
[106] 웹사이트 Long-awaited common charger for mobile devices will be a reality in 2024 https://www.europarl[...] European Parliament 2022-10-04
[107] 웹사이트 When will the iPhone be forced to use USB-C? https://www.theverge[...] The Verge 2022-10-04
[108] 웹사이트 The first USB-C iPhone is here thanks to a mod https://www.theverge[...] The Verge 2022-10-04
[109] 웹사이트 充電アクセサリ https://www.apple.co[...] Apple 2024-08-29
[110] 웹사이트 Thunderbolt™ 4 と USB-C の違いとは？ https://www.intel.co[...] インテル 2024-08-29
[111] 웹사이트 SanDisk Extreme Portable SSD Up To 4TB - 500GB (Black) https://www.westernd[...] WesternDigital 2024-08-29
[112] 웹사이트 ASUS USB-C Mini Dock (DC100_TYPEC_DOCK) https://jp.store.asu[...] ASUS 2024-08-29
[113] 웹사이트 デルの 100W USB-C ACアダプタ https://www.dell.com[...] デル 2024-08-29
[114] 웹사이트 Google USB-C - USB-C ケーブル https://store.google[...] Google 2024-08-29
[115] 웹사이트 USB-C & USB-C ケーブル https://www.ankerjap[...] Anker 2024-08-29
[116] 웹사이트 Windows での USB-C の問題を修正する https://support.micr[...] マイクロソフト 2024-08-29
[117] 웹사이트 HP ユニバーサル USB-C マルチポートハブ https://jp.ext.hp.co[...] HP Inc. 2024-08-29
[118] 웹사이트 USB-C vs. USB 3.1: What's the difference? http://www.extremete[...] ExtremeTech 2015-03-13
[119] 웹사이트 USB Type-C Connector Specifications Finalized http://www.anandtech[...] 2014-08-12
[120] 웹사이트 USB4 Specification https://www.usb.org/[...] USB IF 2021-01-10
[121] 간행물 USB 3.0 Promoter Group Announces USB 3.2 Update http://www.usb.org/p[...]
[122] 웹사이트 USB Power Deliveryに新リビジョン 給電能力を最大240Wに引き上げ https://www.itmedia.[...] 2021-05-27
[123] 웹사이트 'USB4® Specification {{!}} USB-IF' https://www.usb.org/[...] 2022-08-06
[124] 뉴스 USB Type-C and Thunderbolt 3: One port to connect them all https://www.cnet.com[...] CNET 2016-10-26
[125] 웹사이트 USB Type-C Connector Specifications Finalized http://www.anandtech[...] 2015-06-18
[126] 웹사이트 Technical Introduction of the New USB Type-C Connector https://intel.active[...] 2015-06-18
[127] 웹사이트 DisplayPort Alternate Mode for USB Type-C Announced - Video, Power, & Data All Over Type-C http://www.anandtech[...] 2015-06-18
[128] 웹사이트 Introduction to USB Type-C http://ww1.microchip[...] Microchip.com 2015-06-18
[129] 웹사이트 欧州委、スマートフォンなどの充電ポートを「USBタイプC」に統一する指令案を発表 https://www.jetro.go[...] 日本貿易振興機構 2021-09-28
[130] 웹사이트 RE指令 無線機器の充電器標準化 (USB Type-C) https://www.regsol.j[...] REGSOL 2023-06-29
[131] 문서 'Universal Serial Bus Type-C Cable and Connector Specification Revision 1.1 (April 3, 2015), section 2.2, page 20'
[132] 웹사이트 間違ってつないだら最悪発火する、USB変換アダプターの使用に要注意 https://xtech.nikkei[...] 日経BP 2022-08-05
[133] 웹사이트 Type-Cの周辺機器をType-A端子で使える？USBの素朴な疑問 https://xtech.nikkei[...] 日経BP 2022-02-22
[134] 문서 'Universal Serial Bus Type-C Cable and Connector Specification Revision 1.3 (14 July 2017), section A, page 213.'
[135] 웹사이트 USB Type-Cとは？ https://www.ratocsys[...] ラトックシステム
[136] 웹사이트 USB Type-C Cable and Connector : Language Usage Guidelines from USB-IF http://www.usb.org/d[...] Usb.org 2015-06-18
[137] 뉴스 USB 3.1 and Type-C: The only stuff at CES that everyone is going to use https://arstechnica.[...] Ars Technica 2015-01-09
[138] 웹사이트 VESA® Brings DisplayPort™ to New USB Type-C Connector http://www.displaypo[...] DisplayPort 2015-06-18
[139] 웹사이트 MHL® – Expand Your World http://mhltech.org/u[...] 2015-06-18
[140] 웹사이트 MHL® – Expand Your World http://mhltech.org/n[...] 2015-06-18
[141] 웹사이트 Thunderbolt 3 – The USB-C That Does It All | Thunderbolt Technology Community https://thunderboltt[...] Thunderbolttechnology.net 2015-06-18
[142] 뉴스 One port to rule them all: Thunderbolt 3 and USB Type-C join forces https://www.cnet.com[...] CNET 2024-09-17
[143] 뉴스 Thunderbolt 3 is twice as fast and uses reversible USB-C https://www.engadget[...] Engadget 2024-09-17
[144] 뉴스 Thunderbolt 3 embraces USB Type-C connector, doubles bandwidth to 40Gbps https://arstechnica.[...] Ars Technica 2024-09-17
[145] 문서 HDMI Releases Alternate Mode for USB Type-C™ Connector - Enables Delivery of Native HDMI® Signal to 4K/UltraHD Displays with No Adapters or Dongles http://www.hdmi.org/[...]
[146] 뉴스 New Open Industry Standard Introduced for Connecting Next-Generation VR Headsets to PCs, Other Devices https://www.globenew[...] 2018-07-18
[147] 웹사이트 USB Type-Cで逆挿入や多様な電力供給が可能に、その仕組みは？ http://ednjapan.com/[...] EDN Japan 2019-01-21
[148] 웹사이트 Windows support for USB Type-C connectors https://msdn.microso[...] 2015-09-30
[149] 웹사이트 Update for USB Type-C billboard support and Kingston thumb drive is enumerated incorrectly in Windows https://support.micr[...] 2015-12-08
[150] 웹사이트 Using the USB-C port and adapters on your MacBook (Retina, 12-inch, Early 2015) - Apple Support https://support.appl[...] 2015-06-18
[151] 웹사이트 Android – Marshmallow https://www.android.[...] 2015-10-12
[152] 웹사이트 Charge your Chromebook Pixel (2015) https://support.goog[...] 2015-10-31
[153] 웹사이트 Linux Kernel 4.6 Released With OrangeFS, USB 3.1, SSP Support And More.. https://opensourcein[...] 2016-10-19
[154] 뉴스 気を付けないと“無駄な出費”に？　今更聞けない「USB Type-C」と「オーディオ」 https://www.itmedia.[...] アイティメディア 2022-04-03
[155] 문서 Universal Serial Bus Type-C Cable and Connector Specification 리비전 1.3 (2017년 7월 14일), Revision History, page 14.
[156] 웹인용 USB-C vs. USB 3.1: What's the difference? http://www.extremete[...] ExtremeTech 2015-04-09
[157] 웹인용 USB Type-C Connector Specifications Finalized http://www.anandtech[...] 2014-12-28
[158] 웹인용 USB Type-C Cable and Connector : Language Usage Guidelines from USB-IF http://www.usb.org/d[...] Usb.org 2015-06-18
[159] 웹인용 USB Type-C Overview http://www.usb.org/d[...] USB-IF 2016-10-20


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
