1. 개요

델타급 잠수함은 1972년 취역한 델타 I급을 시작으로 델타 IV급까지 개발된 소련/러시아 해군의 탄도 미사일 잠수함(SSBN)이다. 4가지 형식(I, II, III, IV)으로 분류되며, 델타 IV급은 16기의 R-29RMU 시네바 미사일을 탑재한다. 델타급은 VM-4 원자로 2기를 사용하며, 델타 IV급은 2만 톤의 만재 배수량을 가진다. 델타급은 2023년 기준으로 델타 III급 2척과 델타 IV급 7척이 운용 중이다.

더 읽어볼만한 페이지

  • 러시아의 잠수함 - 시에라급 잠수함
    시에라급 잠수함은 소련/러시아 해군의 공격형 핵잠수함으로, 티타늄 합금 선체를 사용하여 경량화와 저소음 성능을 달성했으며, 미국 SSBN/SSN 저지를 목표로 개발된 945형(시에라 I급)과 945A형(시에라 II급)으로 나뉜다.
  • 러시아의 잠수함 - 아무르급 잠수함
    아무르급 잠수함은 러시아 루빈 설계국에서 킬로급 잠수함 기술을 발전시켜 개발한 4세대 디젤-전기 잠수함으로, 소음 감소 및 추진력 향상을 목표로 설계되었으나 아직 건조된 함정은 없다.
  • 군함 - 강습상륙함
    강습상륙함은 헬리콥터 등 항공기를 이용한 병력 상륙을 주 임무로 하며, 수직/단거리 이착륙기 운용 능력과 웰덱을 통한 상륙정 탑재 능력도 갖춘 상륙함으로, 와스프급, 미스트랄급, 독도급 등이 대표적이다.
  • 군함 - 경순양함
    경순양함은 20세기 초 기관 출력 향상으로 등장하여 155mm 이하 주포를 장착하고 정찰, 호위, 대공, 대잠 작전 등 다양한 임무를 수행했으나, 군축 조약과 미사일 순양함의 발달로 2차 세계 대전 이후 대부분 퇴역하고 일부만 박물관선으로 남았다.
델타급 잠수함
개요
함종탄도 미사일 잠수함
원자력 추진원자력
건조국소비에트 연방
운용국러시아 해군
선행 함급양키급 잠수함
후속 함급보레이급 잠수함
동급 함선델타 I급 잠수함
델타 II급 잠수함
델타 III급 잠수함
델타 IV급 잠수함
건조량43척
특징
배수량수면: 10,700 ~ 13,100톤
수중: 13,700 ~ 18,200톤
길이136 ~ 167 m
폭11.7 ~ 12.3m
흘수8.8 m
추진 체계원자로: 2기
증기 터빈: 2기
축: 2개
속력수면: 14 노트 (26 km/h)
수중: 24 노트 (44 km/h)
잠항 심도320 ~ 400m
승조원130 ~ 135명
항속 거리7,700km 이상 (원자로 수명까지)
작전 범위2,500~3,000km
무장R-29 비소타 잠대지 탄도 미사일
어뢰 533mm
기뢰
함급 목록
델타 I급NATO 코드명: 델타 I
소련 명칭: 프로젝트 667B 무레나 (Murena)
건조량: 18척
델타 II급NATO 코드명: 델타 II
소련 명칭: 프로젝트 667BD 무레나-M (Murena-M)
건조량: 4척
델타 III급NATO 코드명: 델타 III
소련 명칭: 프로젝트 667BDR 칼마르 (Kal'mar)
건조량: 14척
델타 IV급NATO 코드명: 델타 IV
소련 명칭: 프로젝트 667BDRM 델핀 (Del'fin)
건조량: 7척

2. 역사

1972년 델타 I급 1번함이 취역하여, 46년이 지난 2018년 현재 델타 IV급 7척이 실전배치 중이다. 델타 IV급 7척을 대체할 보레이급 잠수함이 건조중이다.

델타급은 4가지다.


  • 델타 I급, 프로젝트 667B 무레나
  • 델타 II급, 프로젝트 667BD 무레나-M (M은 최신형이란 의미)
  • 델타 III급, 프로젝트 667BDR 칼마르
  • 델타 IV급, 프로젝트 667BDRM 델핀


델타급은 모두 VM-4 원자로 2기를 탑재했다. 열출력 70-90 MW의 경수로이다. 소련 최초의 핵잠수함 노벰버급 잠수함은 열출력 70 MW의 VM-A 원자로 1기를 탑재했는데, 그 시리즈의 원자로이다.

1990년대 초반, 소련이 멸망하고 러시아가 건국되던 시절, 러시아는 한국에 핵잠수함용 원자로를 판매했는데, 스마트 원자로이다. 실증로라고 SMART-P를 따로 개발하여, 핵잠수함용이라는 언론 보도가 있었다. SMART-P의 열출력은 65 MW인데, 당시 러시아의 주력 전략원잠 델타급의 VM-4 원자로와 출력이 비슷하다. 디자인, 기술등이 유사한지는 알 수 없으나, 출력만 보면 유사하다.

1965년 개발이 승인된 델타 I급 잠수함(프로젝트 667B 무레나)은 양키급 잠수함을 대체하였다. 1번함 K-279는 1971년 기공, 1972년 진수 및 취역식을 가졌으며, 총 18척이 건조되었다.[2] 델타 I급은 해빙이 있는 소련 북극 연안 지역에서 전투 순찰을 수행할 수 있었으며, 노르웨이 해와 바렌츠 해에서 주로 순찰했다. 이전 잠수함들과 달리 서방의 SOSUS 소나 방어선을 통과할 필요 없이 목표물 사정권에 들어갈 수 있었다.[2]

프로예크트 667B형(델타 I형)


델타 I급 잠수함은 R-29 (SS-N-8 Sawfly) SLBM을 탑재한 D-9 발사관 12기와 533mm(21인치) 어뢰관 4기, 400mm(16인치) 어뢰관 2기를 갖추고 있었다. 미사일 정확도 향상을 위해 토볼-B 항법 시스템과 사이클론-B 위성 항법 시스템을 탑재했다.[2]

1991년에는 9척이 사용 중이었으나, 1994년부터 퇴역하기 시작하여 1997년까지 모두 퇴역할 계획이었다. 1998년에 모두 퇴역하고 2005년까지 모두 폐기되었다.[2]
주요 제원:

  • 수상배수량: 7,800 톤
  • 수중배수량: 10,000 톤
  • 길이: 139 m
  • 선폭: 11.7 m
  • 홀수: 8.4 m
  • 추진기관: 2기의 VM-4 가압수형 원자로 및 2기의 증기터빈, 2축 추진
  • 출력: 52,000 마력
  • 최대속력: 수상 16 kt, 수중 26 kt
  • 승조원: 120명


艦番号함명기공년도진수년도취역년도건조소소속
K-2791992년 퇴역
K-4471973년세베로드빈스크퇴역
K-450퇴역
K-385퇴역
K-4571974년세베로드빈스크퇴역
K-4651974년세베로드빈스크퇴역
K-4601975년세베로드빈스크퇴역
K-4721975년세베로드빈스크퇴역
K-4751975년세베로드빈스크퇴역
K-1711975년세베로드빈스크퇴역
K-3661974년콤소몰스크퇴역
K-4171974년콤소몰스크퇴역
K-4771975년콤소몰스크퇴역
K-4971975년콤소몰스크퇴역
K-5001976년콤소몰스크퇴역
K-5121976년콤소몰스크퇴역
K-5231977년콤소몰스크퇴역
K-5301977년콤소몰스크퇴역



'''667BD ''무레나-M''/델타 II급 잠수함'''은 델타 I급 잠수함의 단점을 개선하기 위해 설계되었다.[3] 4척이 건조되었으며, 1996년까지 모두 퇴역했다.[3]

델타 II급은 델타 I급과 형상은 대체로 동일했지만, 미사일 발사관을 4개 추가하여 16개의 R-29D SLBM을 탑재할 수 있도록 선체가 16m 연장되었다. 또한, 증기터빈을 충격 흡수 장치에 장착하고, 모든 파이프와 유압 장치를 고무 절연체를 통해 선체로부터 분리했으며, 선체에 특수 수중 음향 코팅을 적용하는 등 소음 감소 조치가 이루어졌다.

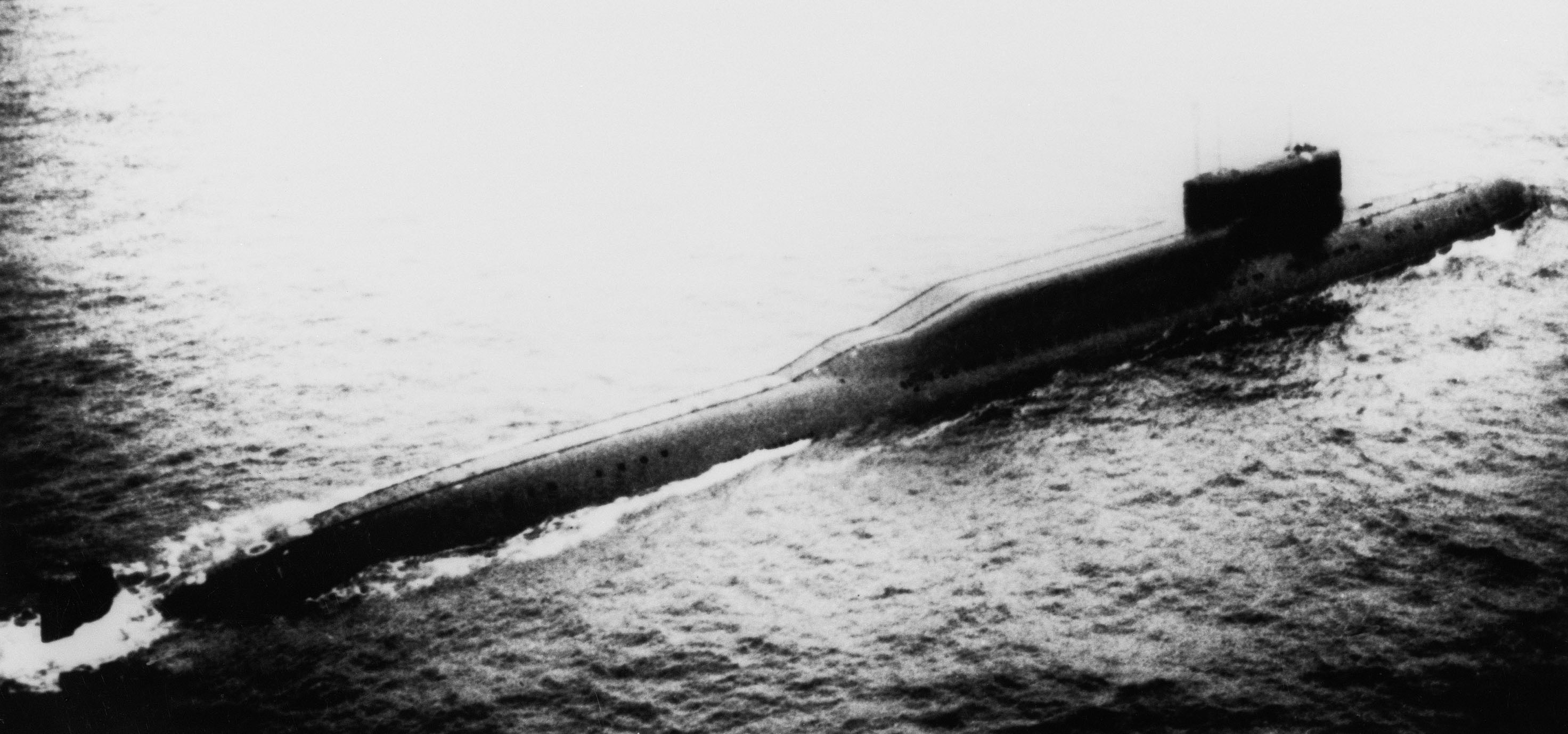

델타 II급, 1997년

  • 세베로드빈스크에서 1964년부터 1974년까지 건조되었다.
  • 소련 해군에서 운용되었다.
  • 총 4척이 건조되어 1996년에 모두 퇴역하였다. 이는 델타 III급 잠수함 건조를 선호했기 때문으로 보인다.
  • START-I(제1차 전략무기감축협정) 발효에 따라 퇴역이 진행되었다.

제원:

  • 배수량:
  • 수상: 9,350톤
  • 잠수: 10,500톤
  • 크기:
  • 길이: 155m
  • 너비: 11.7m
  • 흘수: 8.6m
  • 추진기관:
  • VM형 가압수형 원자로 2기
  • 증기터빈 2기 (각각 2개의 프로펠러 축 구동)
  • 출력: 55,000마력 (41MW)
  • 속력:
  • 수상: 14노트 (약 26km/h)
  • 잠수: 25노트 (약 46km/h)
  • 잠항 심도:
  • 최대: 450m
  • 실용: 390m
  • 승조원: 126명
  • 무장:
  • D-9D 발사관 (R-29D SLBM 16발)
  • 533mm 어뢰발사관 4문
  • 400mm 어뢰발사관 2문
  • 통신장비: 「몰니야」(안테나: 「시엔테즈」)
  • 소나: 「루비콘」
  • 항법장비: 「토볼」


함 번호함명기공 년도진수 년도취역 년도건조소소속
K-1821973년 4월1975년 1월1975년 9월 30일퇴역
K-921973년1975년1975년 12월 17일퇴역
K-1931974년1975년1975년 12월 30일퇴역
K-4211974년1975년1975년 12월 30일퇴역



667BDR ''칼마르(Kalmar)''/델타 III급 잠수함은 667 프로젝트의 추가 개발형으로, 두꺼운 내부 내압선체 주위에 얇고 자기장이 낮은 강철 외피를 감싼 이중 선체 설계를 유지하고 있다. 1972년 루빈 해양 공학 중앙 설계국(Rubin Central Design Bureau for Marine Engineering)에서 개발을 시작했다. 이 잠수함은 단일 사격으로 여러 발의 미사일을 발사할 수 있었던 최초의 잠수함이자, 다탄두 독립 목표 재진입체를 탑재할 수 있었던 최초의 잠수함이었다. 재진입체 수에 따라 6,500 ~ 8,000km의 사거리를 가진 R-29R 미사일 16발을 탑재했으며, 각 미사일은 3~7개의 MIRV를 운반했다.

1976년부터 1981년까지 총 14척이 건조되어 취역했다. 이전의 667형과 달리, 다탄두(MIRV) 방식의 R-29R/RSM-50(SS-N-18) 미사일을 탑재하여 공격력이 크게 향상되었다. 북방함대에 5척, 태평양함대에 9척이 배치되었다.

1993년 봄에 발표된 "함정 정비 10개년 계획"에서는 941형(타이푼급)과 667BDRM형(델타IV급)만을 남기고, 본 함급을 포함한 다른 함급은 모두 퇴역시키는 방침이었지만, 결국 유지비용이 많이 드는 941형을 조기 퇴역시키고, 1990년대 초반까지 순차적으로 성능 개량을 완료한 본 함급은 남게 되었다. 북방함대 소속 K-129는 1990년대에 잠수함 모함으로 개조되어 BS-136이 되었다(델타III 스트레치형).

재정난 등의 이유로 순차적으로 퇴역하여, 2011년에는 북방함대에 특무 원잠 BS-136, 태평양함대에는 3척이 남아 있었다.[22] 태평양함대 소속 함정은 작전 불능 상태라는 보도가 있었지만, 때때로 소야 해협을 수면 항해하는 모습이 일본 해상자위대에 의해 목격되었다.[22] 2004년 11월, 동 함대의 K-223 "포드리스크"에서 탱크 과압으로 식수 탱크가 폭발하는 사고가 발생하여, 이듬해 수리하기 위해 연해주로 향하는 모습이 소야 해협에서 목격되었다. K-433 "스뱌토이 게오르기 포베드노세츠"는 2004년 이후 매년 오호츠크 해에서 탄도 미사일 시험 발사를 실시했으며, 2006년 9월 10일에는 쿠릴 열도 시무시르 섬 앞바다에서 R-29R 미사일을 발사했다.

본 함급은 R-29R을 이용하여 인공위성 발사를 실시했으며, 이 로켓은 볼나라고 불렸다.

러시아 해군 총사령관 크로예도프 상급 대장은 재임 중 "현역인 667BDR형(델타III급)의 수명을 무기한 연장한다"고 발언했지만, 이는 본 함급을 함령 끝까지 최대한 사용한다는 의미로 해석된다.

2023년 기준으로 델타 III급 2척이 남아 있다. K-44 랴잔과 대대적으로 개조된 BS-136 오렌부르크이다.

함 번호함명기공년도진수년도취역년도건조소소속
K-4241975년1975년 12월 30일1976년 6월 9일퇴역
K-4411975년1976년1976년 12월퇴역
K-4491977년퇴역
K-4551978년퇴역
K-4901978년퇴역
K-4871978년퇴역
K-496볼리소글레브스크1979년퇴역
K-506제레노그라드1979년퇴역
K-211페트로파블롭스크-캄차츠키1980년퇴역[23]
K-223포돌리스크1980년퇴역[23]
K-1801980년퇴역
K-433스뱌토이 게오르기 포베도노세츠1981년퇴역[23]
BS-136오렌부르크1981년1990년대에 특무 원잠으로 개조. 북방 함대
K-44랴잔1981년퇴역[24]



델타 IV급(프로젝트 667BDRM 델핀)은 1981년부터 1992년까지 세베로드빈스크 조선소에서 총 7척이 건조되었다.[25] 1985년부터 1990년까지 취역하였으며, 사이다 구바(Sayda Guba) 해군 기지에 배치되어 북방 함대에서 활동하고 있다.[25]

만재배수량은 2만 톤으로, 70-90 MW 출력의 VM-4 원자로 2기를 탑재하여 180 MW 출력을 낸다. 추진기관은 2기의 가압수형 원자로가 2기의 증기터빈을 구동하며, 2개의 고정 피치 슈라우드 프로펠러를 사용하는 방식이다. 수중 배수량은 18,200톤, 길이는 167m, 선폭은 11.7m, 홀수는 8.8m이다. 수상 속력은 14노트(26km/h), 잠항 속력은 24노트(44km/h)이다.

주무장으로 16개의 D-9 발사관을 통해 R-29RMU 시네바 미사일을 탑재하며, RPK-7 Veter 대함 미사일, 4개의 533mm 어뢰관과 12발의 어뢰를 탑재한다. 시네바 미사일은 최대 사거리 11,547km, 10발의 MARV 100kT 핵탄두를 장착할 수 있다.[25] 2008년 10월 10일, 드미트리 메드베데프 러시아 대통령 참관 하에 시네바 미사일의 최대 사거리 시험발사가 이루어졌다.

1990년대 재정난으로 정기 수리가 중단되기도 했으나, 2000년대 이후 개장 공사를 통해 함정 수명이 35년으로 연장되었다. K-64 블라디미르는 전략 임무에서 제외되어 특무 원잠 BS-64로 개조되었다.[25]

2011년 12월 29일, 예카테린부르크에서 화재가 발생하여 함수 소나가 전소되는 피해를 입었으나, [26] 예비 부품을 활용하여 수리 비용을 절감하고 2014년 복귀하였다.[27][28][29]

델타 IV급은 탑재 탄도 미사일을 이용하여 인공위성을 발사하기도 했다. 1998년 7월 노보모스코프스크가 독일 과학 위성을, 2006년 5월 26일 예카테린부르크가 콤파스-2 위성 발사에 성공했다.

델타 IV급의 함 번호, 함명, 기공년도, 진수년도, 취역년도, 건조소, 소속은 다음과 같다.

함 번호함명기공년도진수년도취역년도건조소소속
K-51벨호투리예 (ヴェルホトゥーリエ)1981년 2월 23일1985년 1월1985년 12월 29일북방함대
K-84예카테린부르크 (エカテリンブルク)1984년 11월1985년 12월1986년 2월북방함대
BS-64*포드모스코비에* (ポドモスコビエ)1985년 11월1986년 12월1988년 2월북방함대
K-114툴라 (トゥーラ)1986년 12월1987년 9월1989년 1월북방함대
K-117브랸스크 (ブリャンスク)1987년 9월1988년 9월1990년 3월북방함대
K-18카렐리아 (カレリア)1988년 9월1989년 11월1991년 9월북방함대
K-407노보모스코프스크 (ノヴォモスコフスク)1989년 11월1991년 1월1992년 2월북방함대



델타 IV급 다음으로 만재배수량 2.4만톤의 보레이급 잠수함이 건조되었으며, 2020년 중국은 델타 IV급과 동일한 만재배수량 2만톤의 096형 잠수함을 건조할 계획이다.

2. 1. 델타 I급 (프로젝트 667B 무레나)

1965년 개발이 승인된 델타 I급 잠수함(프로젝트 667B 무레나)은 양키급 잠수함을 대체하였다. 1번함 K-279는 1971년 기공, 1972년 진수 및 취역식을 가졌으며, 총 18척이 건조되었다.[2] 델타 I급은 해빙이 있는 소련 북극 연안 지역에서 전투 순찰을 수행할 수 있었으며, 노르웨이 해와 바렌츠 해에서 주로 순찰했다. 이전 잠수함들과 달리 서방의 SOSUS 소나 방어선을 통과할 필요 없이 목표물 사정권에 들어갈 수 있었다.[2]

델타 I급 잠수함은 R-29 (SS-N-8 Sawfly) SLBM을 탑재한 D-9 발사관 12기와 533mm(21인치) 어뢰관 4기, 400mm(16인치) 어뢰관 2기를 갖추고 있었다. 미사일 정확도 향상을 위해 토볼-B 항법 시스템과 사이클론-B 위성 항법 시스템을 탑재했다.[2]

1991년에는 9척이 사용 중이었으나, 1994년부터 퇴역하기 시작하여 1997년까지 모두 퇴역할 계획이었다. 1998년에 모두 퇴역하고 2005년까지 모두 폐기되었다.[2]
주요 제원:

  • 수상배수량: 7,800 톤
  • 수중배수량: 10,000 톤
  • 길이: 139 m
  • 선폭: 11.7 m
  • 홀수: 8.4 m
  • 추진기관: 2기의 VM-4 가압수형 원자로 및 2기의 증기터빈, 2축 추진
  • 출력: 52,000 마력
  • 최대속력: 수상 16 kt, 수중 26 kt
  • 승조원: 120명


艦番号함명기공년도진수년도취역년도건조소소속
K-2791992년 퇴역
K-4471973년세베로드빈스크퇴역
K-450퇴역
K-385퇴역
K-4571974년세베로드빈스크퇴역
K-4651974년세베로드빈스크퇴역
K-4601975년세베로드빈스크퇴역
K-4721975년세베로드빈스크퇴역
K-4751975년세베로드빈스크퇴역
K-1711975년세베로드빈스크퇴역
K-3661974년콤소몰스크퇴역
K-4171974년콤소몰스크퇴역
K-4771975년콤소몰스크퇴역
K-4971975년콤소몰스크퇴역
K-5001976년콤소몰스크퇴역
K-5121976년콤소몰스크퇴역
K-5231977년콤소몰스크퇴역
K-5301977년콤소몰스크퇴역


2. 2. 델타 II급 (프로젝트 667BD 무레나-M)

'''667BD ''무레나-M''/델타 II급 잠수함'''은 델타 I급 잠수함의 단점을 개선하기 위해 설계되었다.[3] 4척이 건조되었으며, 1996년까지 모두 퇴역했다.[3]

델타 II급은 델타 I급과 형상은 대체로 동일했지만, 미사일 발사관을 4개 추가하여 16개의 R-29D SLBM을 탑재할 수 있도록 선체가 16m 연장되었다. 또한, 증기터빈을 충격 흡수 장치에 장착하고, 모든 파이프와 유압 장치를 고무 절연체를 통해 선체로부터 분리했으며, 선체에 특수 수중 음향 코팅을 적용하는 등 소음 감소 조치가 이루어졌다.

  • 세베로드빈스크에서 1964년부터 1974년까지 건조되었다.
  • 소련 해군에서 운용되었다.
  • 총 4척이 건조되어 1996년에 모두 퇴역하였다. 이는 델타 III급 잠수함 건조를 선호했기 때문으로 보인다.
  • START-I(제1차 전략무기감축협정) 발효에 따라 퇴역이 진행되었다.

제원:

  • 배수량:
  • 수상: 9,350톤
  • 잠수: 10,500톤
  • 크기:
  • 길이: 155m
  • 너비: 11.7m
  • 흘수: 8.6m
  • 추진기관:
  • VM형 가압수형 원자로 2기
  • 증기터빈 2기 (각각 2개의 프로펠러 축 구동)
  • 출력: 55,000마력 (41MW)
  • 속력:
  • 수상: 14노트 (약 26km/h)
  • 잠수: 25노트 (약 46km/h)
  • 잠항 심도:
  • 최대: 450m
  • 실용: 390m
  • 승조원: 126명
  • 무장:
  • D-9D 발사관 (R-29D SLBM 16발)
  • 533mm 어뢰발사관 4문
  • 400mm 어뢰발사관 2문
  • 통신장비: 「몰니야」(안테나: 「시엔테즈」)
  • 소나: 「루비콘」
  • 항법장비: 「토볼」


함 번호함명기공 년도진수 년도취역 년도건조소소속
K-1821973년 4월1975년 1월1975년 9월 30일퇴역
K-921973년1975년1975년 12월 17일퇴역
K-1931974년1975년1975년 12월 30일퇴역
K-4211974년1975년1975년 12월 30일퇴역


2. 3. 델타 III급 (프로젝트 667BDR 칼마르)

667BDR ''칼마르(Kalmar)''/델타 III급 잠수함은 667 프로젝트의 추가 개발형으로, 두꺼운 내부 내압선체 주위에 얇고 자기장이 낮은 강철 외피를 감싼 이중 선체 설계를 유지하고 있다. 1972년 루빈 해양 공학 중앙 설계국(Rubin Central Design Bureau for Marine Engineering)에서 개발을 시작했다. 이 잠수함은 단일 사격으로 여러 발의 미사일을 발사할 수 있었던 최초의 잠수함이자, 다탄두 독립 목표 재진입체를 탑재할 수 있었던 최초의 잠수함이었다. 재진입체 수에 따라 6,500 ~ 8,000km의 사거리를 가진 R-29R 미사일 16발을 탑재했으며, 각 미사일은 3~7개의 MIRV를 운반했다.

1976년부터 1981년까지 총 14척이 건조되어 취역했다. 이전의 667형과 달리, 다탄두(MIRV) 방식의 R-29R/RSM-50(SS-N-18) 미사일을 탑재하여 공격력이 크게 향상되었다. 북방함대에 5척, 태평양함대에 9척이 배치되었다.

1993년 봄에 발표된 "함정 정비 10개년 계획"에서는 941형(타이푼급)과 667BDRM형(델타IV급)만을 남기고, 본 함급을 포함한 다른 함급은 모두 퇴역시키는 방침이었지만, 결국 유지비용이 많이 드는 941형을 조기 퇴역시키고, 1990년대 초반까지 순차적으로 성능 개량을 완료한 본 함급은 남게 되었다. 북방함대 소속 K-129는 1990년대에 잠수함 모함으로 개조되어 BS-136이 되었다(델타III 스트레치형).

재정난 등의 이유로 순차적으로 퇴역하여, 2011년에는 북방함대에 특무 원잠 BS-136, 태평양함대에는 3척이 남아 있었다.[22] 태평양함대 소속 함정은 작전 불능 상태라는 보도가 있었지만, 때때로 소야 해협을 수면 항해하는 모습이 일본 해상자위대에 의해 목격되었다.[22] 2004년 11월, 동 함대의 K-223 "포드리스크"에서 탱크 과압으로 식수 탱크가 폭발하는 사고가 발생하여, 이듬해 수리하기 위해 연해주로 향하는 모습이 소야 해협에서 목격되었다. K-433 "스뱌토이 게오르기 포베드노세츠"는 2004년 이후 매년 오호츠크 해에서 탄도 미사일 시험 발사를 실시했으며, 2006년 9월 10일에는 쿠릴 열도 시무시르 섬 앞바다에서 R-29R 미사일을 발사했다.

본 함급은 R-29R을 이용하여 인공위성 발사를 실시했으며, 이 로켓은 볼나라고 불렸다.

러시아 해군 총사령관 크로예도프 상급 대장은 재임 중 "현역인 667BDR형(델타III급)의 수명을 무기한 연장한다"고 발언했지만, 이는 본 함급을 함령 끝까지 최대한 사용한다는 의미로 해석된다.

2023년 기준으로 델타 III급 2척이 남아 있다. K-44 랴잔과 대대적으로 개조된 BS-136 오렌부르크이다.

함 번호함명기공년도진수년도취역년도건조소소속
K-4241975년1975년 12월 30일1976년 6월 9일퇴역
K-4411975년1976년1976년 12월퇴역
K-4491977년퇴역
K-4551978년퇴역
K-4901978년퇴역
K-4871978년퇴역
K-496볼리소글레브스크1979년퇴역
K-506제레노그라드1979년퇴역
K-211페트로파블롭스크-캄차츠키1980년퇴역[23]
K-223포돌리스크1980년퇴역[23]
K-1801980년퇴역
K-433스뱌토이 게오르기 포베도노세츠1981년퇴역[23]
BS-136오렌부르크1981년1990년대에 특무 원잠으로 개조. 북방 함대
K-44랴잔1981년퇴역[24]


2. 4. 델타 IV급 (프로젝트 667BDRM 델핀)

델타 IV급(프로젝트 667BDRM 델핀)은 1981년부터 1992년까지 세베로드빈스크 조선소에서 총 7척이 건조되었다.[25] 1985년부터 1990년까지 취역하였으며, 사이다 구바(Sayda Guba) 해군 기지에 배치되어 북방 함대에서 활동하고 있다.[25]

만재배수량은 2만 톤으로, 70-90 MW 출력의 VM-4 원자로 2기를 탑재하여 180 MW 출력을 낸다. 추진기관은 2기의 가압수형 원자로가 2기의 증기터빈을 구동하며, 2개의 고정 피치 슈라우드 프로펠러를 사용하는 방식이다. 수중 배수량은 18,200톤, 길이는 167m, 선폭은 11.7m, 홀수는 8.8m이다. 수상 속력은 14노트(26km/h), 잠항 속력은 24노트(44km/h)이다.

주무장으로 16개의 D-9 발사관을 통해 R-29RMU 시네바 미사일을 탑재하며, RPK-7 Veter 대함 미사일, 4개의 533mm 어뢰관과 12발의 어뢰를 탑재한다. 시네바 미사일은 최대 사거리 11,547km, 10발의 MARV 100kT 핵탄두를 장착할 수 있다.[25] 2008년 10월 10일, 드미트리 메드베데프 러시아 대통령 참관 하에 시네바 미사일의 최대 사거리 시험발사가 이루어졌다.

1990년대 재정난으로 정기 수리가 중단되기도 했으나, 2000년대 이후 개장 공사를 통해 함정 수명이 35년으로 연장되었다. K-64 블라디미르는 전략 임무에서 제외되어 특무 원잠 BS-64로 개조되었다.[25]

2011년 12월 29일, 예카테린부르크에서 화재가 발생하여 함수 소나가 전소되는 피해를 입었으나, [26] 예비 부품을 활용하여 수리 비용을 절감하고 2014년 복귀하였다.[27][28][29]

델타 IV급은 탑재 탄도 미사일을 이용하여 인공위성을 발사하기도 했다. 1998년 7월 노보모스코프스크가 독일 과학 위성을, 2006년 5월 26일 예카테린부르크가 콤파스-2 위성 발사에 성공했다.

델타 IV급의 함 번호, 함명, 기공년도, 진수년도, 취역년도, 건조소, 소속은 다음과 같다.

함 번호함명기공년도진수년도취역년도건조소소속
K-51벨호투리예 (ヴェルホトゥーリエ)1981년 2월 23일1985년 1월1985년 12월 29일북방함대
K-84예카테린부르크 (エカテリンブルク)1984년 11월1985년 12월1986년 2월북방함대
BS-64*포드모스코비에* (ポドモスコビエ)1985년 11월1986년 12월1988년 2월북방함대
K-114툴라 (トゥーラ)1986년 12월1987년 9월1989년 1월북방함대
K-117브랸스크 (ブリャンスク)1987년 9월1988년 9월1990년 3월북방함대
K-18카렐리아 (カレリア)1988년 9월1989년 11월1991년 9월북방함대
K-407노보모스코프스크 (ノヴォモスコフスク)1989년 11월1991년 1월1992년 2월북방함대



델타 IV급 다음으로 만재배수량 2.4만톤의 보레이급 잠수함이 건조되었으며, 2020년 중국은 델타 IV급과 동일한 만재배수량 2만톤의 096형 잠수함을 건조할 계획이다.

3. 기술적 특징

델타급 잠수함은 VM-4 가압수형 원자로 2기와 증기터빈 2기로 구성된 추진 시스템을 사용한다. 델타 I형은 52,000 마력, II형은 55,000 마력, III형과 IV형은 60,000 마력의 출력을 낸다. 수중 최대 속력은 델타 I형 26노트(km/h), II, III형 25노트(km/h), IV형 24노트(44km/h)이다.

델타 IV급은 D-9RM 발사 시스템을 사용하며, R-29RMU 시네바 액체 연료 미사일 16발을 탑재한다. 이 미사일은 4개의 독립 목표 지정 재진입 비행체(MIRV)를 탑재하고 있다. 델타 IV급은 원형 구역 내에서 일정 항로를 유지하며 어떤 방향으로든 미사일을 발사할 수 있으며, 수심 55m에서 6~7노트의 속도로 순항하며 수중 발사가 가능하다. 모든 미사일은 단일 살보로 발사될 수 있다.

667BDRM 델핀급 잠수함은 533mm 구경의 함미 장착 어뢰 발사관 4개를 가진 TRV-671 RTM 미사일-어뢰 시스템을 갖추고 있다. 모든 종류의 어뢰, 대잠 어뢰-미사일 및 대수중음향장치와 호환된다. 전투 관리 시스템 오무니버스-BDRM은 모든 전투 활동을 제어하고, 데이터를 처리하며, 어뢰와 미사일-어뢰 무기를 지휘한다. 슐류즈 항법 시스템은 미사일 정확도를 향상시키며, 잠망경 깊이에서 항성 항법이 가능하다. 또한 심해에서 무선 메시지, 목표 지점 데이터 및 위성 항법 신호를 수신하기 위한 두 개의 부유 안테나 부표를 사용한다. 잠수함에는 스카트-VDRM 수중음향 시스템도 장착되어 있다.

델타 IV급 잠수함은 베헤못 작전을 수행하여 탄도 미사일 전체 페이로드를 성공적으로 발사한 유일한 SSBN급 잠수함이다. 2011년에는 K-84 예카테린부르크가 R-29RMU2 라이너 미사일을 성공적으로 시험 발사했고,[4] 이후 K-114 툴라가 또 다른 성공적인 발사를 수행했다.[5]

델타급 잠수함은 여러 파생형이 존재하며, 각 파생형마다 약간의 성능 차이가 있다.

델타급 잠수함 제원 비교
구분델타 I델타 II델타 III델타 IV
전장139m155m155m167m
전폭11.7m11.7m11.7m12.2m
흘수8.4m8.6m8.7m8.8m
수상 배수량7,800t9,350t8,940t10,210t
수중 배수량10,000t10,500t10,600t12,100t
출력52,000 마력55,000 마력60,000 마력60,000 마력
최대 속력 (수상)16kt (km/h)14kt (약 26km/h)14kt (km/h)14kt (26km/h)
최대 속력 (수중)26kt (km/h)25kt (약 46km/h)25kt (km/h)24kt (44km/h)
승조원120명126명130명130명
어뢰 발사관533mm x 4기 (12발) / 406mm x 2기 (8발)533mm x 4기 (18발) / 406mm x 2기533mm x 4기 (18발) / 406mm x 2기533mm x 4기 (12발)
SLBMD-9 미사일 발사관 x 12, R-29 (RSM-40) 미사일D-9U 미사일 발사관 x 16, R-29 (RSM-40) 미사일D-9R 미사일 발사관 x 16, R-29R (RSM-50) 미사일D-9RM 미사일 발사관 x 16, R-29RMU 탄도 미사일
통신 장비몰니야-1몰니야 (안테나: 시엔테즈)쓰나미, 몰니야쓰나미, 몰니야
소나켈치루비콘루비콘스커트-2
항법 장비토볼, 치크론-B토볼토볼 (레이더: 알바트로스)토볼-M


4. 한국과의 관계

5. 운용 현황

초기에는 모든 델타 IV급 잠수함이 러시아 북방 함대의 올레냐만에 배치되었다. 이 급의 모든 잠수함은 현재 야겔나야만에 위치한 북방 함대의 전략 잠수함 제12전대(구 제3전대)에서 활동한다.[6][7]

델타 IV급 — 함급 소속 함선
#건조소함명거함진수취역함대상태
K-51세브마쉬, 세베로드빈스크베르호투리예 (Verkhoturye)1981년 2월 23일1984년 3월 7일1984년 12월 28일북방 함대활동 중, 2010년~2012년 정비 완료, 시네바 미사일 업그레이드 장착[8]
K-84세브마쉬, 세베로드빈스크예카테린부르크 (Ekaterinburg)1982년 2월 17일1985년 3월 17일1985년 12월 30일북방 함대비활동. 시네바 미사일 업그레이드 장착,[8] 2011년~2014년 정비 (2011년 12월 29일, 함정이 드라이독에 있는 동안 화재 발생[9]) 2014년 12월 재취역.[10] 2020년 활동에서 제외되어 퇴역 준비 중[11]
BS-64 (구 K-64)세브마쉬, 세베로드빈스크포드모스코비예 (Podmoskovye)1982년 12월 18일1986년 2월 2일1986년 12월 23일북방 함대1999년~2016년 09787 특수 목적 플랫폼으로 개조됨.[12][13] 모든 미사일 사일로 제거됨.[14]
K-114세브마쉬, 세베로드빈스크툴라 (Tula)1984년 2월 22일1987년 1월 22일1987년 10월 30일북방 함대2014년~2017년 정비, 2017년 12월 활동 복귀,[15][16] 시네바 미사일 업그레이드 장착[8]
K-117세브마쉬, 세베로드빈스크브랸스크 (Bryansk)1985년 4월 20일1988년 2월 8일1988년 9월 30일북방 함대2002년~2008년 정비 완료, 시네바 미사일 업그레이드 장착.[8] 2018년 3월 이후 3년 6개월의 수명 연장을 위한 기술 점검 예정.[17]
K-18세브마쉬, 세베로드빈스크카렐리아 (Karelia)1986년 2월 7일1989년 2월 2일1989년 10월 10일북방 함대2004년~2010년 정비 완료,[18] 시네바 미사일 업그레이드 장착[8]
K-407세브마쉬, 세베로드빈스크노보모스코프스크 (Novomoskovsk)1987년 2월 2일1990년 2월 28일1990년 11월 27일북방 함대2008년~2012년 정비 완료,[19][20] 시네바 미사일 업그레이드 장착[8]


6. 미디어

닥터 후 에피소드 ''냉전''에서 클라라 오스왈드와 11대 닥터가 표류했던 잠수함은 델타급 잠수함일 가능성이 높다.[21] 「그랜드 테프트 오토 V」 GTA 온라인에서 코사트카(Kosatka)라는 이름으로 구매 가능하다.

참조

[1] 웹사이트 The Third Battle: Innovation in the U.S. Navy's Silent Cold War Struggle with Soviet Submarines http://www.navy.mil/[...] 2000-03-01
[2] 웹사이트 Проект 667Б "Мурена" (NATO – "Delta"). http://www.deepstorm[...] DEEP STORM 2024-01-09
[3] 웹사이트 Russia's Delta II-Class Submarines Had Just One Mission https://nationalinte[...] 2024-02-20
[4] 웹사이트 Russian SLBM Liner Completed Flight Tests http://rusnavy.com/n[...] 2011-05-20
[5] 웹사이트 Центр обновления http://www.severnyfl[...]
[6] 웹사이트 Северный флот http://www.kommersan[...] 2008-02-25
[7] 논문 Russian nuclear weapons, 2021
[8] 논문 Russian Nuclear Forces, 2010 2010-01-01
[9] 뉴스 Russia battles fire on nuclear submarine https://www.reuters.[...] 2011-12-29
[10] 웹사이트 Ekaterinburg and Vladimir Monomakh join the fleet http://russianforces[...] 2014-12-19
[11] 웹사이트 Игорь Британов: the commander who left the dying K-219 last https://www.oblgazet[...]
[12] 웹사이트 й-64, ая-64 оПНЕЙР 667адпл http://www.deepstorm[...]
[13] 웹사이트 Project 09787 Special-Purpose Submarine BS-64 "Podmoskovye" Handed Over to Russian Navy http://navyrecogniti[...] 2016-12-01
[14] 웹사이트 й-64, ая-64 оПНЕЙР 667адпл http://www.deepstorm[...]
[15] 웹사이트 Russian Delta-class SSBN 'Tula' leaves hangar during refit http://navaltoday.co[...] 2017-02-27
[16] 웹사이트 Zvezdochka completes repair of the nuclear submarine "Tula" https://zvezdochka-r[...] 2017-12-28
[17] 웹사이트 Zvezdochka can extend the service life of the nuclear submarine "Bryansk" by 5 years https://flotprom.ru/[...]
[18] 웹사이트 Karelia submarine returns to service http://russianforces[...] 2010-01-22
[19] 웹사이트 The repair and modernization of the SSBN "Novomoskovsk" http://flot.com/news[...] 2010-11-19
[20] 웹사이트 Repair and upgrade of SSBN Novomoskovsk is in progress http://rusnavy.com/n[...] 2010-11-19
[21] 영상매체 Doctor Who (2005–2022) - Series 7: 9. Cold War https://www.bbc.co.u[...]
[22] 간행물 アンドレイ　V．ポルトフ 世界の艦船 2011-12-01
[23] 뉴스 Шесть российских атомоходов отправят на металлолом вместо модернизации https://lenta.ru/new[...] lenta.ru 2019-04-18
[24] 서적 オホーツク核要塞 歴史と衛星画像で読み解くロシアの極東軍事戦略 朝日新聞出版 2024-02-29
[25] 웹사이트 project-09787-special-purpose-submarine-bs-64-podmoskovye-handed-over-to-russian-navy http://navyrecogniti[...] 2016-12-27
[26] 간행물 あわや大惨事に?露戦略原潜「エカテリンブルグ」火災事故の顛末 海人社 2012-05-01
[27] 간행물 海外艦艇ニュース ロシア戦略原潜エカテリンブルグの修理費用半減 海人社 2012-08-01
[28] 간행물 海外艦艇ニュース ロシア戦略原潜エカテリンブルグが本格修理を開始 海人社 2013-08-01
[29] 간행물 海外艦艇ニュース 露戦略原潜エカテリンブルクが修理概成して進水 海人社 2014-08-01


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
