1. 개요
무대조명기구는 연극, 콘서트, 텔레비전 스튜디오 등에서 무대를 밝히는 데 사용되는 장비로, 하우징, 렌즈 또는 개구부, 반사경, 요크, 부착 장치, 램프 등으로 구성된다. 조명 기구는 크게 넓은 영역을 비추는 투광 조명과 좁고 제어 가능한 광선을 생성하는 스포트라이트로 나뉘며, PAR 조명, 스트립 조명, 스쿱 조명, 프레넬 램프, 엘립소이드 반사경 스포트라이트, 빔 프로젝터, 팔로우 스폿 등이 있다. 최근에는 움직임과 특성을 원격으로 제어할 수 있는 지능형 조명 기구(무빙 라이트)가 널리 사용되고 있다.
더 읽어볼만한 페이지
| 무대조명기구 | |
|---|---|
| 개요 | |
 | |
| 종류 | 무대 장비 |
| 사용 분야 | 콘서트 연극 텔레비전 스튜디오 영화 촬영 기타 공연 예술 |
| 역사 | |
| 기원 | 고대 극장 |
| 초기 조명 | 햇빛 촛불 기름 램프 |
| 기술 | |
| 조광 장치 | 저항 자동 변압기 사이리스터 |
| 제어 프로토콜 | DMX512 |
| 종류별 분류 | |
| 프레넬 스포트라이트 (Fresnel spotlight) | 부드러운 빛을 내는 스포트라이트 |
| ERS (Ellipsoidal Reflector Spotlight) | 날카로운 빛을 내는 스포트라이트 |
| PAR (Parabolic Aluminized Reflector) | 빔 프로젝터와 유사한 스포트라이트 |
| 팔로우 스포트 (Followspot) | 배우를 따라다니며 비추는 스포트라이트 |
| 사이클로라마 조명 (Cyc light) | 배경 막을 비추는 데 사용되는 조명 |
| 스트립 라이트 (Strip light) | 여러 개의 전구가 일렬로 배열된 조명 |
| 무빙 라이트 (Moving light) | 움직임과 색상 변화가 가능한 조명 |
| LED 조명 (LED lighting) | 에너지 효율이 높은 조명 |
| 특수 효과 조명 (Special effects lighting) | 특수 효과를 위한 조명 |
| 주요 구성 요소 | |
| 렌즈 | 빛을 모으거나 퍼뜨리는 데 사용 |
| 반사경 | 빛을 반사시켜 방향을 조절 |
| 젤 (Gel) | 빛의 색상을 변경하는 데 사용 |
| 고보 (Gobo) | 빛에 패턴을 투사하는 데 사용 |
| 아이리스 (Iris) | 빛의 크기를 조절하는 데 사용 |
| 추가 정보 | |
| 관련 용어 | 조명 디자인 무대 기술 극장 영화 텔레비전 |
2. 구성 요소
대부분의 구성 요소의 물리적 위치는 페이지 상단의 그림을 참조하라. 무대조명기구는 모두 다음과 같은 구성 요소를 가지고 있다.
하우징램프 하우징은 기구 전체의 몸체를 구성하고 빛이 원치 않는 방향으로 새는 것을 막아주는 금속 또는 플라스틱 용기이다. 렌즈나 개구부를 제외한 조명기구의 모든 외관을 포함한다. 하우징은 열을 줄이고 램프의 효율을 높이는 특정 요소를 갖도록 설계될 수 있다. 구형 조명기구는 압연 및 기계 가공된 강철 또는 알루미늄으로 만들어졌다. 소스 4의 등장으로 많은 조명기구가 다이캐스팅 금속으로 만들어지고 있다. 다이캐스팅은 생산 및 사용이 더 경제적인 단일 경량 몸체를 가능하게 한다. 다이캐스팅을 사용한 최초의 램프는 1953년 프레드 벤담이 설계한 Strand Pattern 23으로, 이 작은 미러 스폿은 30년 동안 생산되었으며 많은 영국의 학교, 강당 및 극장에 사용되었다. 일부 조명기구는 Selecon Pacific과 같은 플라스틱으로 만들어진다.
렌즈 또는 개구부개구부는 하우징에서 빛의 빔이 나오도록 의도된 틈새를 말한다. 많은 조명기구는 빛의 빔을 제어하기 위해 렌즈를 사용하지만, 보더 라이트나 사이클로라마 조명과 같은 일부 조명기구는 반사경 외에는 렌즈나 광학 장치가 없다.[11] 렌즈와 반사경은 다른 빔 변경 장치와 함께 광학 시스템의 일부로 간주된다.[11]
주요 렌즈 유형에는 프로파일 렌즈 시스템과 워시 렌즈 시스템 두 가지가 있다.[11] 프로파일 렌즈 시스템을 갖춘 기구는 일반적으로 빔이 좁고 경계가 뚜렷하다.[11] ERS 조명과 팔로우 스폿은 이러한 렌즈를 사용한다.[11]
반사경반사경은 빛 출력의 품질과 방향성에 영향을 미친다. 반사경은 광원 뒤 또는 주변에 위치하여 렌즈 또는 개구부 쪽으로 더 많은 빛을 향하도록 한다. 각 장치는 원하는 효과를 만들기 위해 렌즈(또는 렌즈가 없는 경우)와 함께 사용되는 특징적인 반사경을 가지고 있다.[1] 타원형 반사경은 타원형 반사경의 한 초점에 램프가 놓여 있어 빛을 반사하고 타원의 두 번째 초점에 빛을 집중시킨다. 이것은 빛의 빔을 좁은 빔으로 집중시킨다. 타원형 반사경은 종종 좁고 초점을 맞출 수 있는 스폿에 사용된다.[1] 포물선 반사경은 포물선 모양의 반사경의 초점에 램프가 놓여 있어 빛을 반사경에서 멀리 병렬 빔으로 반사한다. 빛이 수렴하는 지점이 없으므로 빛은 초점을 맞출 수 없다. 포물선 반사경은 PAR 캔과 같이 초점이 맞지 않는 와시를 제공하기 위한 조명에 사용된다.
반사경은 또한 원치 않는 열 방출을 선택적으로 줄이거나 제거하는 데 사용할 수 있다. 백열 램프는 필라멘트를 가열하여 빛을 생성하는 반면, 아크 램프는 가스를 가열하고 이온화하여 빛을 생성한다. 어느 경우든, 이 열은 또한 적외선으로 램프에서 방출된다. 열 에너지는 종종 가시광선과 함께 무대에 투사되며, 수천 와트의 백열 조명은 무대 배우들에게 불편할 정도로 뜨거울 수 있다. 특수 설계된 반사경은 가시광선이 무대에 도달하기 전에 조명기구에서 적외선을 흡수하고 소산시킬 수 있다.
요크대부분의 조명 기구는 U자형 요크(yoke)에 의해 매달리거나 지지되며, 기구의 양쪽에 두 지점에서 고정되어 회전축을 제공한다. 요크의 베이스는 일반적으로 요크가 회전할 수 있는 단일 볼트이며, 두 번째 회전축을 제공한다. 이 두 축을 결합하면 조명 기구가 요크를 둘러싼 구형 운동 범위 내에서 거의 모든 곳을 가리킬 수 있다.
요크는 클램프를 통해 파이프 또는 배튼에 연결된다. 또한 무대에 플로어 마운트로 고정하거나 무대 나사로 세트에 부착할 수도 있다.
일부 요크는 전동식으로, 원격 제어 시스템을 통해 공연 중에 조명 기구가 가리키는 방향을 변경할 수 있다.
부착 장치C-클램프는 나사산 볼트를 사용하여 파이프 또는 배튼에 부착하고 기구를 고정하는 후크 클램프이다.[2] 고정되면 요크와 클램프의 조절 노브를 사용하여 조명 기구를 팬하고 기울일 수 있다.[2] 클램프가 고장날 경우 조명 기구를 지지하기 위해 안전 케이블 (카라비너로 마감된 항공 케이블 루프)이 사용된다.[2]
사이드 암은 클램프가 끝에 있는 기구에 볼트로 고정된 금속 폴이다. 이를 통해 기구를 아래가 아닌 전등 측면에 걸 수 있다.[2]
램프 또는 아크 광원모든 조명 기구는 빛을 생성하기 위해 광원을 필요로 하며, 사용되는 전구를 램프라고 한다. 무대 조명 기구는 일반적으로 백열 램프, 텅스텐-할로겐 램프, 캡슐화된 아크 또는 LED를 사용한다.[11] 대부분의 극장 램프는 텅스텐-할로겐 램프인데, 이는 불활성 가스 대신 할로겐 가스를 사용하여 기존 백열전구 디자인을 개선한 것이다. 형광등은 작업등 외에는 거의 사용되지 않는데, 효율은 높지만 디밍이 어렵고 빛을 집중하기 어려우며 워밍업 시간이 필요하기 때문이다.[3]
고휘도 방전 램프(HID 램프)는 대형 플로우 스폿, HMI (수은 중아크 요오드) 플러드, 최신 자동화된 설비 등 매우 밝은 광 출력이 필요한 곳에 널리 사용된다. 이 램프들은 전기적 디밍이 불가능하여 기계적 다우저나 셔터로 디밍을 수행한다.[3]
백열 램프는 일반적으로 불활성 가스로 둘러싸인 텅스텐 필라멘트를 사용하며, 전구는 파이렉스 또는 합성 석영으로 만들어진다. 램프 베이스는 소켓에 고정되어 전기적 접점 역할을 한다. 무대 조명용 백열전구는 나사 대신 핀이 있어 반사경과의 관계에서 제대로 위치시킬 수 있다.[11]
텅스텐-할로겐 램프는 불활성 가스 대신 할로겐 가스를 사용한다. 할로겐 가스는 텅스텐 입자와 화합물을 형성하여 필라멘트에 다시 부착시키므로 전구 수명이 길어진다.[11]
LED는 다양한 색상을 낼 수 있으며, 빛을 방출하는 반도체 다이오드이다. LED의 화학적 조성에 따라 빛의 색상이 결정되며, 기존 설비와 달리 조광기 없이 와트로 강도를 제어한다. LED 조명은 에너지 효율이 매우 높으며, 색상 혼합을 통해 다양한 색상을 표현할 수 있어 극장에서 유용하게 사용된다.[11] LED는 사이클로라마를 조명하는 경우와 같이 강렬하지만 초점이 맞지 않는 광원이 필요한 곳에 이상적이며,[3] Source Four LED와 같은 설비에 추가되기도 한다.[4]
아크 광원은 전기 아크를 생성하여 밝은 청색광을 낸다. 이들은 플로우 스폿과 움직이는 설비에서 주로 발견되며, 디밍이 불가능하여 기계적 디머를 사용해야 한다.[11]
액세서리기존(비-지능형) 조명 기구는 출력 수정을 돕기 위해 여러 가지 부속품을 장착하도록 설계되었다. 거의 모든 무대 조명에서 볼 수 있는 가장 흔한 것은 젤 프레임 홀더이다. 젤 프레임 홀더는 젤을 넣도록 설계되었으며, 판지 또는 금속 젤 프레임에 장착된다. 다른 일반적인 부속품으로는 고보 홀더 또는 회전기, 아이리스 홀더, 도넛, 바텐 도어 및 컬러 스크롤러가 있다. 고보는 패턴을 투사하도록 디자인된 얇은 금속 조각으로 만들어진 템플릿이다. 아이리스는 투사되는 빛의 빔 크기를 변경할 수 있는 부속품이다. 컬러 스크롤러는 서로 연결된 컬러 미디어 릴을 가지고 있다. 그런 다음 젤을 스크롤하여 색상을 변경할 수 있다.[11]
2. 1. 하우징
램프 하우징은 기구 전체의 몸체를 구성하고 빛이 원치 않는 방향으로 새는 것을 막아주는 금속 또는 플라스틱 용기이다. 렌즈나 개구부를 제외한 조명기구의 모든 외관을 포함한다. 하우징은 열을 줄이고 램프의 효율을 높이는 특정 요소를 갖도록 설계될 수 있다. 구형 조명기구는 압연 및 기계 가공된 강철 또는 알루미늄으로 만들어졌다. 소스 4의 등장으로 많은 조명기구가 다이캐스팅 금속으로 만들어지고 있다. 다이캐스팅은 생산 및 사용이 더 경제적인 단일 경량 몸체를 가능하게 한다. 다이캐스팅을 사용한 최초의 램프는 1953년 프레드 벤담이 설계한 Strand Pattern 23으로, 이 작은 미러 스폿은 30년 동안 생산되었으며 많은 영국의 학교, 강당 및 극장에 사용되었다. 일부 조명기구는 Selecon Pacific과 같은 플라스틱으로 만들어진다.2. 2. 렌즈 또는 개구부
개구부는 하우징에서 빛의 빔이 나오도록 의도된 틈새를 말한다. 많은 조명기구는 빛의 빔을 제어하기 위해 렌즈를 사용하지만, 보더 라이트나 사이클로라마 조명과 같은 일부 조명기구는 반사경 외에는 렌즈나 광학 장치가 없다.[11] 렌즈와 반사경은 다른 빔 변경 장치와 함께 광학 시스템의 일부로 간주된다.[11]주요 렌즈 유형에는 프로파일 렌즈 시스템과 워시 렌즈 시스템 두 가지가 있다.[11] 프로파일 렌즈 시스템을 갖춘 기구는 일반적으로 빔이 좁고 경계가 뚜렷하다.[11] ERS 조명과 팔로우 스폿은 이러한 렌즈를 사용한다.[11] 반면에 PAR 및 프레넬과 같은 기구는 워시 렌즈 시스템을 사용한다.[11] 워시 렌즈 시스템은 부드러운 빔 가장자리로 확산된 빛을 비춘다.[11]
2. 3. 반사경
반사경은 빛 출력의 품질과 방향성에 영향을 미친다. 반사경은 광원 뒤 또는 주변에 위치하여 렌즈 또는 개구부 쪽으로 더 많은 빛을 향하도록 한다. 각 장치는 원하는 효과를 만들기 위해 렌즈(또는 렌즈가 없는 경우)와 함께 사용되는 특징적인 반사경을 가지고 있다.[1] 타원형 반사경은 타원형 반사경의 한 초점에 램프가 놓여 있어 빛을 반사하고 타원의 두 번째 초점에 빛을 집중시킨다. 이것은 빛의 빔을 좁은 빔으로 집중시킨다. 타원형 반사경은 종종 좁고 초점을 맞출 수 있는 스폿에 사용된다.[1] 포물선 반사경은 포물선 모양의 반사경의 초점에 램프가 놓여 있어 빛을 반사경에서 멀리 병렬 빔으로 반사한다. 빛이 수렴하는 지점이 없으므로 빛은 초점을 맞출 수 없다. 포물선 반사경은 PAR 캔과 같이 초점이 맞지 않는 와시를 제공하기 위한 조명에 사용된다.반사경은 또한 원치 않는 열 방출을 선택적으로 줄이거나 제거하는 데 사용할 수 있다. 백열 램프는 필라멘트를 가열하여 빛을 생성하는 반면, 아크 램프는 가스를 가열하고 이온화하여 빛을 생성한다. 어느 경우든, 이 열은 또한 적외선으로 램프에서 방출된다. 열 에너지는 종종 가시광선과 함께 무대에 투사되며, 수천 와트의 백열 조명은 무대 배우들에게 불편할 정도로 뜨거울 수 있다. 특수 설계된 반사경은 가시광선이 무대에 도달하기 전에 조명기구에서 적외선을 흡수하고 소산시킬 수 있다.
2. 4. 요크
대부분의 조명 기구는 U자형 요크(yoke)에 의해 매달리거나 지지되며, 기구의 양쪽에 두 지점에서 고정되어 회전축을 제공한다. 요크의 베이스는 일반적으로 요크가 회전할 수 있는 단일 볼트이며, 두 번째 회전축을 제공한다. 이 두 축을 결합하면 조명 기구가 요크를 둘러싼 구형 운동 범위 내에서 거의 모든 곳을 가리킬 수 있다.요크는 클램프를 통해 파이프 또는 배튼에 연결된다. 또한 무대에 플로어 마운트로 고정하거나 무대 나사로 세트에 부착할 수도 있다.
일부 요크는 전동식으로, 원격 제어 시스템을 통해 공연 중에 조명 기구가 가리키는 방향을 변경할 수 있다.
2. 5. 부착 장치
C-클램프는 나사산 볼트를 사용하여 파이프 또는 배튼에 부착하고 기구를 고정하는 후크 클램프이다.[2] 고정되면 요크와 클램프의 조절 노브를 사용하여 조명 기구를 팬하고 기울일 수 있다.[2] 클램프가 고장날 경우 조명 기구를 지지하기 위해 안전 케이블 (카라비너로 마감된 항공 케이블 루프)이 사용된다.[2]사이드 암은 클램프가 끝에 있는 기구에 볼트로 고정된 금속 폴이다. 이를 통해 기구를 아래가 아닌 전등 측면에 걸 수 있다.[2]
2. 6. 램프 또는 아크 광원
모든 조명 기구는 빛을 생성하기 위해 광원을 필요로 하며, 사용되는 전구를 램프라고 한다. 무대 조명 기구는 일반적으로 백열 램프, 텅스텐-할로겐 램프, 캡슐화된 아크 또는 LED를 사용한다.[11] 대부분의 극장 램프는 텅스텐-할로겐 램프인데, 이는 불활성 가스 대신 할로겐 가스를 사용하여 기존 백열전구 디자인을 개선한 것이다. 형광등은 작업등 외에는 거의 사용되지 않는데, 효율은 높지만 디밍이 어렵고 빛을 집중하기 어려우며 워밍업 시간이 필요하기 때문이다.[3]고휘도 방전 램프(HID 램프)는 대형 플로우 스폿, HMI (수은 중아크 요오드) 플러드, 최신 자동화된 설비 등 매우 밝은 광 출력이 필요한 곳에 널리 사용된다. 이 램프들은 전기적 디밍이 불가능하여 기계적 다우저나 셔터로 디밍을 수행한다.[3]
백열 램프는 일반적으로 불활성 가스로 둘러싸인 텅스텐 필라멘트를 사용하며, 전구는 파이렉스 또는 합성 석영으로 만들어진다. 램프 베이스는 소켓에 고정되어 전기적 접점 역할을 한다. 무대 조명용 백열전구는 나사 대신 핀이 있어 반사경과의 관계에서 제대로 위치시킬 수 있다.[11]
텅스텐-할로겐 램프는 불활성 가스 대신 할로겐 가스를 사용한다. 할로겐 가스는 텅스텐 입자와 화합물을 형성하여 필라멘트에 다시 부착시키므로 전구 수명이 길어진다.[11]
LED는 다양한 색상을 낼 수 있으며, 빛을 방출하는 반도체 다이오드이다. LED의 화학적 조성에 따라 빛의 색상이 결정되며, 기존 설비와 달리 조광기 없이 와트로 강도를 제어한다. LED 조명은 에너지 효율이 매우 높으며, 색상 혼합을 통해 다양한 색상을 표현할 수 있어 극장에서 유용하게 사용된다.[11] LED는 사이클로라마를 조명하는 경우와 같이 강렬하지만 초점이 맞지 않는 광원이 필요한 곳에 이상적이며,[3] Source Four LED와 같은 설비에 추가되기도 한다.[4]
아크 광원은 전기 아크를 생성하여 밝은 청색광을 낸다. 이들은 플로우 스폿과 움직이는 설비에서 주로 발견되며, 디밍이 불가능하여 기계적 디머를 사용해야 한다.[11]
2. 7. 액세서리
기존(비-지능형) 조명 기구는 출력 수정을 돕기 위해 여러 가지 부속품을 장착하도록 설계되었다. 거의 모든 무대 조명에서 볼 수 있는 가장 흔한 것은 젤 프레임 홀더이다. 젤 프레임 홀더는 젤을 넣도록 설계되었으며, 판지 또는 금속 젤 프레임에 장착된다. 다른 일반적인 부속품으로는 고보 홀더 또는 회전기, 아이리스 홀더, 도넛, 바텐 도어 및 컬러 스크롤러가 있다. 고보는 패턴을 투사하도록 디자인된 얇은 금속 조각으로 만들어진 템플릿이다. 아이리스는 투사되는 빛의 빔 크기를 변경할 수 있는 부속품이다. 컬러 스크롤러는 서로 연결된 컬러 미디어 릴을 가지고 있다. 그런 다음 젤을 스크롤하여 색상을 변경할 수 있다.[11]3. 조명 기구의 종류
무대조명기구는 크게 두 가지 범주로 나눌 수 있다. 넓은 영역을 비추는 ''투광 조명''과 더 좁고 제어 가능한 광선을 생성하는 ''스포트라이트''(때로는 ''프로파일''이라고도 함)가 있다. 이러한 구분은 기기에서 생성되는 빛의 특성과 관련이 있다. 스포트라이트는 잠재적으로 좁게 집중된 빛을 생성하는 반면, 투광 조명은 훨씬 더 확산된 빛을 생성한다. 스펙트럼의 중간 정도에 해당하는 기기는 기기 유형과 사용 방법에 따라 스포트 또는 플러드 중 하나로 분류될 수 있다.[5]
- '''투광 조명 (Floodlight)'''

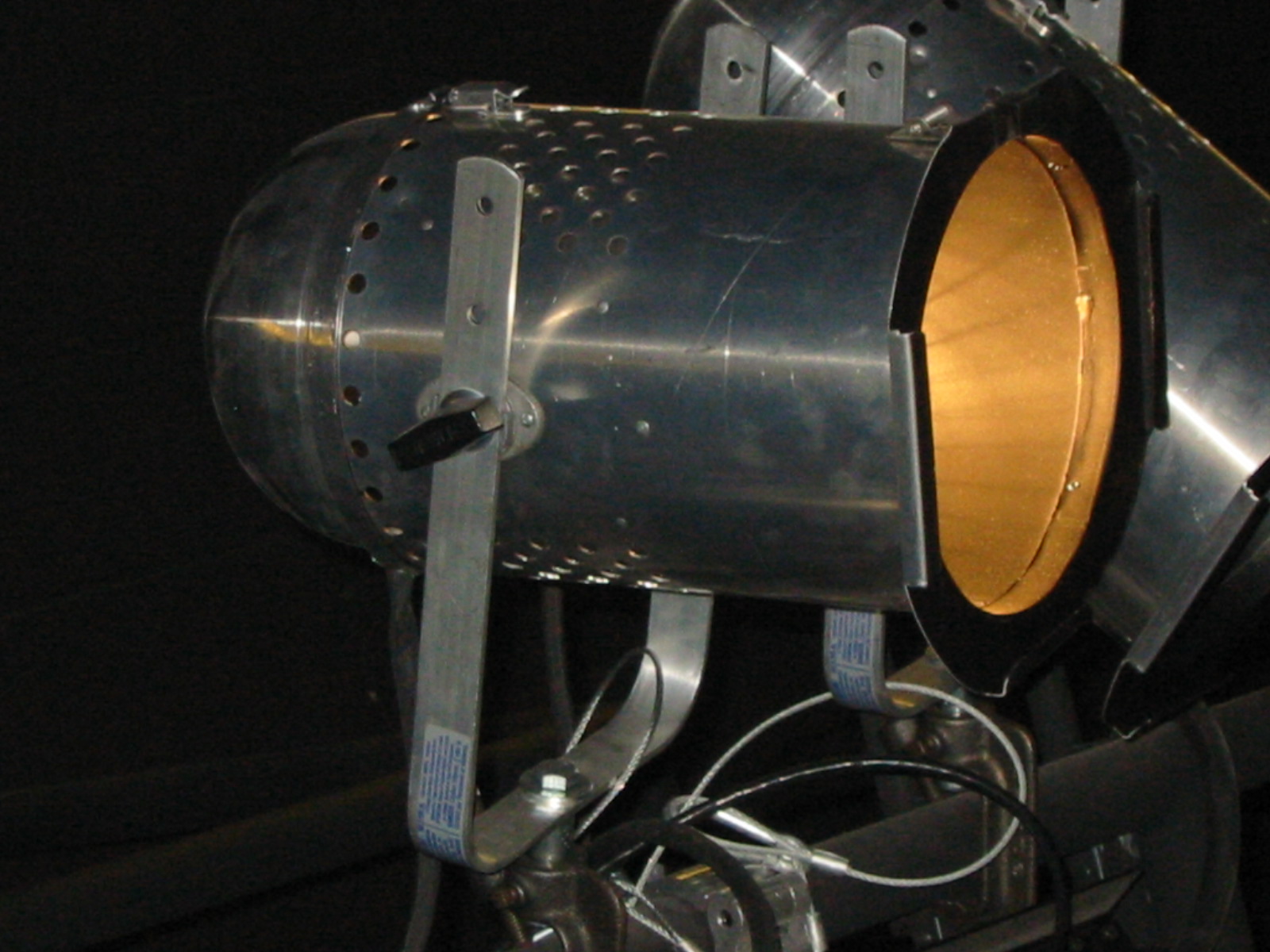

'''PAR 조명'''(parabolic aluminized reflector light영어) 또는 '''PAR 캔'''은 무대에서 넓은 영역을 비출 때 사용하는 조명 기구이다. PAR 캔은 밀폐형 빔 PAR 램프를 캔과 같은 단순한 용기 안에 넣어 만든다. 구형 자동차 전조등처럼 반사경이 램프와 일체형으로 되어 있어, 램프 교체 외에는 빔 확산을 조절할 수 없다.[6] PAR 램프는 건축 조명에도 널리 사용되며, 철물점에서도 쉽게 구할 수 있다. PAR 조명은 록큰롤 공연, 특히 예산이 적은 공연에서 저렴한 가격, 가벼운 무게, 쉬운 유지보수, 높은 내구성, 그리고 강력한 출력 덕분에 많이 사용되었다.[6] PAR 조명은 안개 기계나 헤이즈 기계와 함께 사용하여 빛줄기가 보이도록 하는 경우가 많다. 극장이나 특수 효과를 위해 탑, 백, 사이드 조명으로도 자주 사용된다.
좁거나 매우 좁은 렌즈를 제외한 모든 PAR 램프는 강렬한 타원형 조명 풀을 생성하며, 일부는 고정 초점에 부드러운 가장자리를 갖는다.[6] 타원의 방향을 조절하려면 램프를 회전시켜야 한다.[7] PAR 조명과 관련된 숫자(예: Par 64, Par 36, Par 16)는 램프(전기 부품)의 지름을 1/8인치 단위로 나타낸 것이다.[8]
PAR-64에서는 네 가지 빔 각도를 사용할 수 있다. 빔 각도는 램프에 따라 "매우 좁음"(6° x 12°), "좁음"(7° x 14°), "중간"(12° x 28°), "넓음"(24° x 48°)으로 나뉜다. 빔은 원형이 아닌 타원형이므로 각 각도마다 두 개의 숫자로 표시된다. PAR 16은 "버디"라고도 불린다.
'''PAR-바'''는 PAR 캔이 영구적으로 부착되어 파이프를 통해 회로가 연결된 알루미늄 파이프이다. 4개의 조명 기구가 있는 PAR-바는 ''4-바'', 6개는 ''6-바''라고 부른다.
1995년, Electronic Theatre Controls(ETC)는 PAR 캔의 대안으로 소스 포 PAR을 출시했다.[9][10] 소스 포 PAR은 PAR 캔과 유사하지만 몇 가지 차이점이 있다. PAR 캔과 달리 소스 포 PAR에는 움직일 수 있는 포물면 반사경이 없다. 또한, PAR 램프 대신 소스 포 타원형과 동일한 램프를 사용하며, 빔에 영향을 주는 교체 가능한 렌즈를 사용한다.[11]

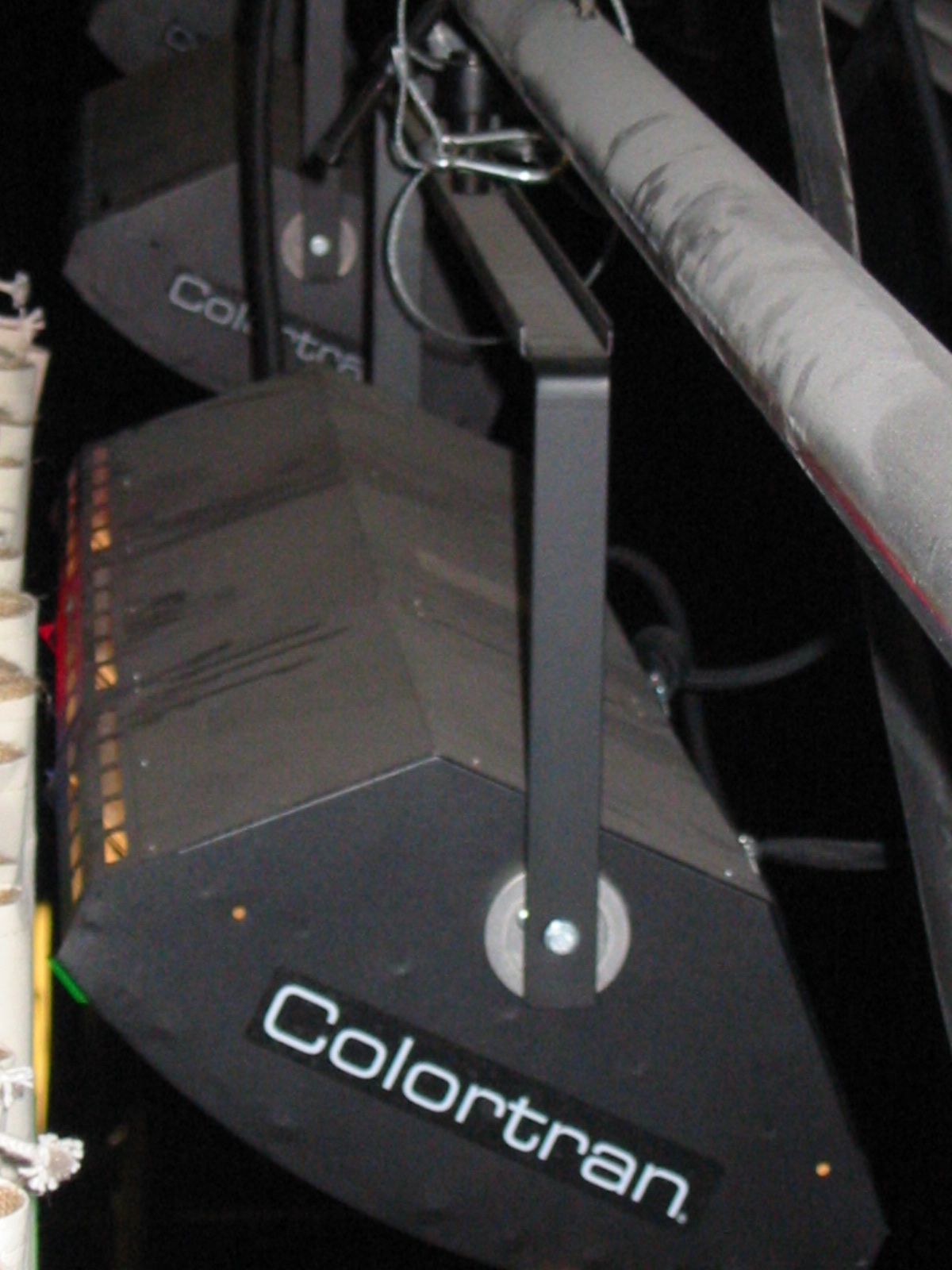

'''스트립 조명'''은 '''사이클로라마''' 또는 '''사이클 조명''' (무대 뒤편의 커튼인 사이클로라마를 조명하는 데 효과적이어서 이러한 이름이 붙었다), '''보더 라이트''', 그리고 브랜드 이름으로 '''코다'''라고도 불리며, 일반적으로 기구의 길이를 따라 배열된 여러 개의 램프를 포함하고 있으며, 길이에 수직으로 빛을 방출하는 긴 하우징이다. 램프는 종종 여러 색상의 젤로 덮여 있으며 (이론적으로 거의 모든 색상을 혼합할 수 있는 빨강, 녹색, 파랑), 각 색상은 별도의 전기 디머 회로에 의해 제어된다. 많은 스트립 조명은 플라스틱 젤 대신 유리 조각 (''라운델'')을 사용한다. 라운델은 오랜 시간 동안 퇴색 없이 과도한 사용을 견딜 수 있으며, 더 영구적인 설치에서 자주 발견된다.[12]

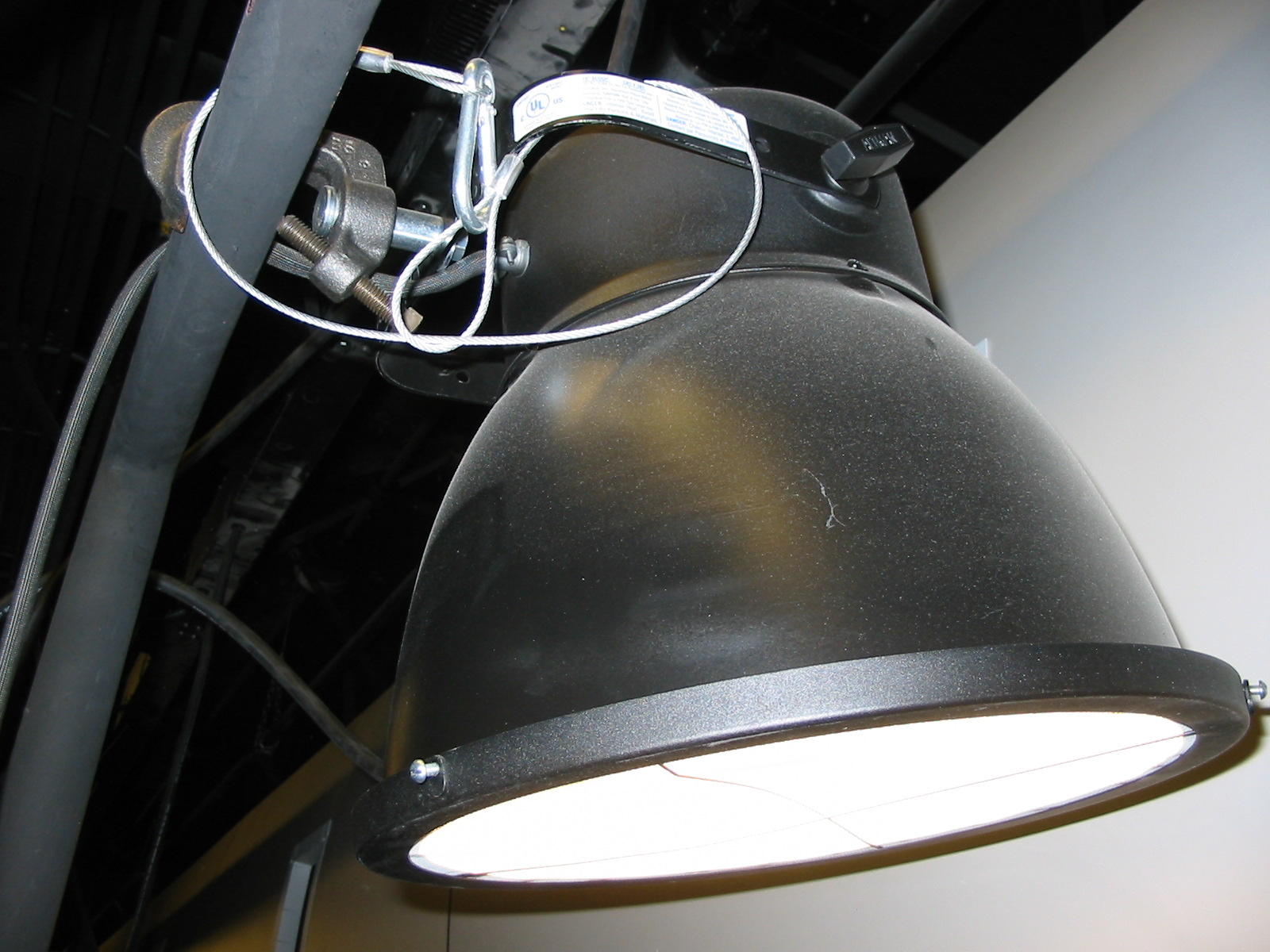

'''스쿱 조명''' 또는 간단히 '''스쿱'''은 렌즈가 없는 원형 조명 기구이다. 이들은 기구의 뒤쪽에 타원형 반사판을 가지고 있어 빛을 기구 밖으로 직접 비춘다. 렌즈 시스템이 전혀 없기 때문에 다른 조명 기구들보다 저렴하다.[13] 하지만 빛을 전혀 초점 조절할 수 없다(PAR 조명조차 스쿱보다 더 많은 제어가 가능함). 스쿱은 무대를 위에서부터 빛으로 채우거나 배경 조명을 비추는 데 가장 많이 사용된다.[14] 스쿱에는 젤을 부착할 수 있다. 때때로 작업등으로 사용되기도 한다(아래 참조).
- '''스포트라이트 (Spotlight)'''
'''스포트라이트'''는 연극에서 빛을 무대(stage)에 비추는 데 사용되는 모든 조명 기구를 말한다.[18] 스포트라이트에는 여러 종류가 있으며, 크게 세 가지 유형으로 나뉜다.
- 프레넬 렌즈 또는 프레넬(Fresnels)(미국)은 부드러운 가장자리의 스포트 또는 빛의 덩어리를 제공하는 작은 조명 장치이다. 그 이름은 전면에 사용된 독특한 융기된 프레넬 렌즈에서 유래되었다.
- 프로파일 스포트 (영국) 또는 타원 반사경 스포트라이트 (미국)는 볼록 렌즈가 포함된 더 긴 조명 기구이며 초점에 ''고보'' 또는 ''아이리스''를 삽입하여 빛의 빔을 모양을 만들 수 있는 ''게이트''를 가지고 있다. 이들은 일반적으로 "스포트라이트"로 대중에게 알려진 딱딱한 가장자리의 빔을 제공한다. 대형 버전은 기술자가 무대에서 공연자를 따라가는 '팔로우 스포트'로 작동한다. 영국에서 사용되는 프로파일 스포트라는 용어는 타원 반사경 설계를 사용하거나 사용하지 않을 수 있는 초점 스포트라이트를 의미하며, 이 설계는 1970년대까지 영국에서 흔하지 않았으며 많은 영국 및 유럽 제조업체는 여전히 이 설계를 채택하지 않고 대신 트윈 PC 렌즈 설계를 선호한다.
- 페블 볼록 렌즈 (또는 "PC")는 프레넬과 유사하지만 평면(평평한) 측면에 자갈 효과가 있는 평볼록 렌즈를 사용하여 메인 빔 외부의 "광선 누출"을 줄인다.[19] 북미보다 유럽에서 훨씬 더 널리 사용된다.[20]
'''프레넬 램프'''는 (영국), 또는 간단히 '''프레넬''' (미국)이라고도 하며, 프레넬 렌즈를 사용하여 무대 전체에 빛을 쏟아붓는 데 사용된다. 이 렌즈는 프랑스 물리학자 오귀스탱 장 프레넬의 이름을 따서 명명되었으며, 따라서 "s"는 묵음으로 발음한다. 이 독특한 렌즈는 다른 램프에 사용되는 '전체' 또는 '매끄러운' 모양 대신 '계단식' 외관을 가지고 있다. 결과적으로 빛의 빔은 넓고 부드러운 가장자리를 가지며 부드러운 그림자를 만들어 백라이트, 탑 라이트, 사이드 라이트에 일반적으로 사용된다.[21] 빛의 확산을 제어하는 또 다른 방법은 일반적으로 빛이 빠져나가는 것을 제한하는 탑햇 (스누트라고도 함)을 사용하거나, ERS의 셔터처럼 작동하는 플랩이 있는 바앤도어를 사용하는 것이다(오른쪽에 표시됨). 이러한 방법들은 빛의 출력을 제한하고 과도한 빛이 관객의 눈이나 원하지 않는 곳으로 새는 것을 막아준다.
프레넬은 구형 반사경을 사용하며, 램프는 초점에 위치한다. 램프와 반사경은 하우징 내부에 고정된 단위로 유지되며, 빛을 초점 맞추기 위해 앞뒤로 움직인다. 이것은 램프의 하단 또는 측면에 있는 슬라이더를 사용하거나 웜 트랙을 사용하여 수행된다. 매우 좁은 초점에서는 램프가 가장 비효율적인데, 하우징에서 가장 적은 양의 빛이 빠져나갈 수 있기 때문이다. 따라서 프레넬은 작은 영역에 좁은 초점을 맞추는 데 적합하지 않다. 프레넬은 무대에서 중간 거리에 있는 영역 조명에 가장 자주 사용된다.[21]
1999년, ETC는 PAR 램프의 디자인과 프레넬의 디자인을 결합한 새로운 조명 기구인 소스 포 파넬을 출시했다. 이 기구는 더 다재다능하며, 플러드 또는 더 부드러운 스폿을 사용할 수 있다.[9]

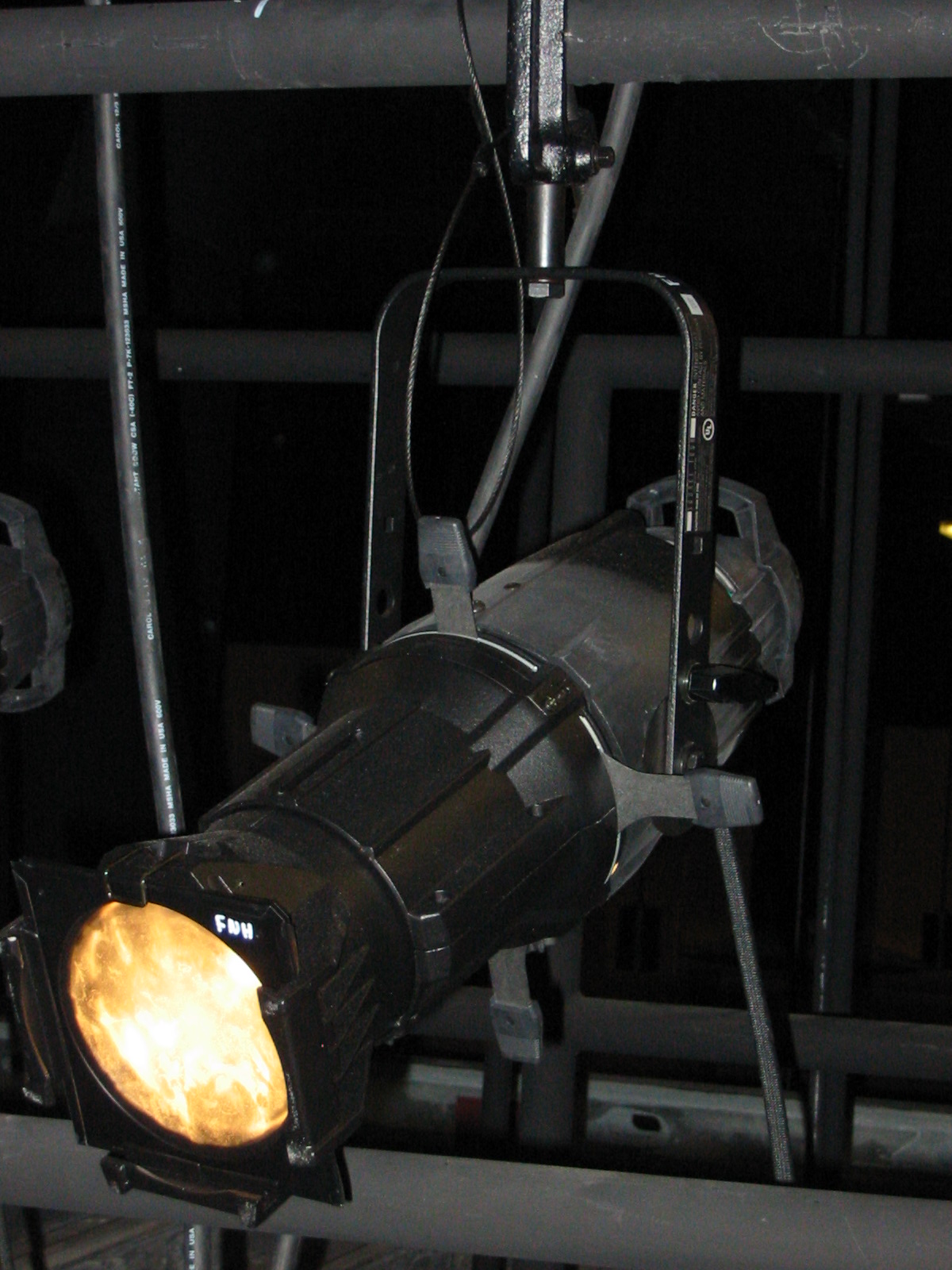

'''엘립소이드 반사 스포트라이트'''('''ERS''')는 '''프로파일'''(게이트에 넣은 모든 것의 실루엣 또는 프로파일을 투사하는 능력에서 유래)(영국) 및 '''데쿠프'''(프랑스)라고도 하며, 현재 연극에서 가장 많이 사용되는 조명기구 유형이다. ERS의 유연성 덕분에 극장에서 대부분의 조명 역할을 수행할 수 있다. 때로는 ''프로파일 스포트라이트'' (유럽) 또는 브랜드 이름, 특히 ''Source Four''(ETC의 인기 램프) 및 ''Leko''(Lekolite의 줄임말, Strand lighting에서 유래)로 알려져 있다.[22]
ERS 조명의 주요 구성 요소는 내부 부품이 장착된 케이스, 케이스 뒷면에 위치한 타원체 반사기(잘린 원뿔형 타원), 백열 전구의 필라멘트를 타원체의 후방 초점에 위치하도록 장착된 램프, 이중 평볼록 렌즈(배럴 내에서 서로 마주보는 두 개의 평볼록 렌즈) 및 전면의 색상 젤을 고정하는 젤 프레임이다. 램프에서 나오는 빛은 타원체 반사기에 의해 효율적으로 수집되어 게이트, 셔터 및 렌즈 시스템을 통해 앞으로 전송된다.[11]
잘린 원뿔형 타원체는 빛의 초점을 더 잘 맞출 수 있게 해준다. 전구를 첫 번째 초점에 놓으면 모든 빛이 동시에 두 번째 초점을 통과한다. 이렇게 하면 매우 밝은 광선이 생성된다.[11]
ERS 또는 프로파일 램프는 많은 유용한 기능을 가지고 있다. 가장 유용한 기능 중 하나는 렌즈의 초점면에 있는 금속 셔터이다. 빔의 원래 모양은 원형이지만 셔터를 사용하면 특정 모양에서 조명하지 않아야 하는 장애물이나 세트 부분을 피하도록 빔을 제한할 수 있다. 또 다른 기능은 고보 (''템플릿'' 또는 ''데클''이라고도 함)를 밀어 넣기 위한 게이트도 초점면에 있다. 이들은 스텐실처럼 패턴이 잘려져 있다. 이 패턴은 무대에 투사된다. 조리개는 이 위치에 삽입하여 셔터의 날카로운 가장자리 없이 빛을 줄여 빔의 직경을 줄일 수도 있다. ETC, Altman, Selecon 및 기타 다양한 제조업체의 ERS 장비는 교환 가능한 렌즈 튜브(또는 ''배럴'')를 가지고 있어 매우 선명하거나 매우 부드러운 빔을 생성할 수 있으며 빔 확산을 변경할 수도 있다. 배럴 크기는 좁고 장거리인 5도 또는 10도 스폿에서 넓고 단거리인 50도 또는 90도까지 다양하다. 최초의 90도 프로파일 램프는 Selecon Performance Lighting에서 "Pacific" 제품군의 일부로 개발되었다. 출시 이후 많은 다른 제조업체에서 자체 90도 배럴을 출시했다.[23] ERS 기기를 사용하면 동일한 본체에 여러 렌즈 튜브를 사용할 수 있다. 따라서 공연장은 많은 기기를 구매하지 않고 다양한 각도의 배럴을 구매할 수 있으므로 더욱 다재다능하다. 많은 제조업체는 빔 각도를 변경할 수 있는 줌 렌즈도 생산한다. 일부 줌 범위는 광학적 품질이 좋지 않아 선명한 초점을 맞추기가 어렵다.
'''빔 프로젝터'''는 빔 확산이 거의 없는 렌즈가 없는 조명 기구이다.[25] 두 개의 반사경을 사용한다. 주 반사경은 포물면 반사경이고 보조 반사경은 구면 반사경이다. 포물면 반사경은 빛을 거의 평행한 빔으로 향하게 하고, 구면 반사경은 램프 앞쪽에 배치되어 램프에서 나오는 빛을 포물면 반사경으로 반사하여 빛샘을 줄인다. 그 결과 제어하거나 수정하기 어려운 강렬한 빛줄기가 생성된다. 빔 프로젝터는 더 이상 과거만큼 널리 사용되지 않는데, 이는 더 새로운 조명 기구와 PAR 램프가 이 효과를 더 쉽게 생성할 수 있는 방법을 만들었기 때문이다.[26]

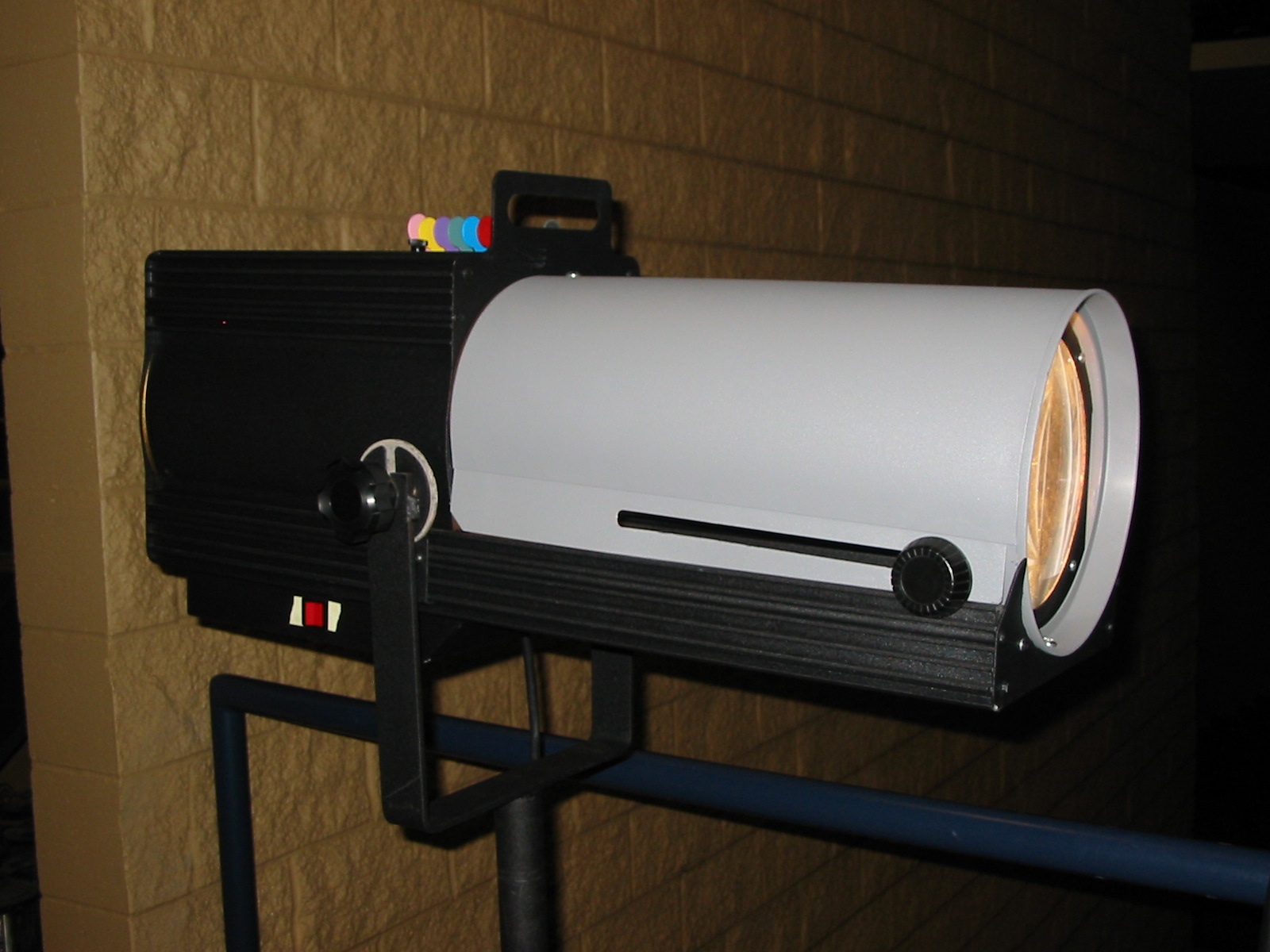

'''팔로우 스폿'''(영국에서는 ''스포트라이트'', ''트랙스폿'', ''라임'' 또는 ''돔''이라고도 함)은 공연 중에 조작자 또는 DMX 제어에 의해 움직이는 조명 기구로, 강조 또는 추가 조명을 제공하며, 일반적으로 무대 주위를 움직이는 특정 연기자를 따라가도록 설계되었다. 팔로우 스폿은 일반적으로 뮤지컬과 오페라에서 공연의 주연을 강조하는 데 사용되지만 드라마에서도 사용될 수 있다.[27] 스포츠 경기장뿐만 아니라 다른 여러 분야에서도 활용된다.[27]
이러한 조명 기구는 저전력 백열전구에서 매우 강력한 제논 아크 램프까지 다양한 광원을 가진 여러 크기로 제공된다. 탄소 아크 램프 스폿은 1990년대까지 흔하게 사용되었으며, 탄소 막대 사이의 아크를 광원으로 사용했다. 이러한 팔로우 스폿은 탄소 아크로 인해 발생하는 유해 가스로 인해 대용량 환기를 포함하는 특수 설치가 필요했다. 현재 세대인 제논은 램프 내부 압력이 매우 높으므로 자체적인 안전 문제가 있다.[28]
팔로우 스폿은 다양한 조작자가 제어하는 광학 메커니즘을 포함한다. 여기에는 램프를 끄지 않고 빛을 소등할 수 있는 기계식 셔터, 빔 폭을 제어하고 초점을 맞추는 렌즈, 그리고 종종 컬러 매거진에 들어 있는 내부 색상 젤이 포함될 수 있다.
- '''기타'''

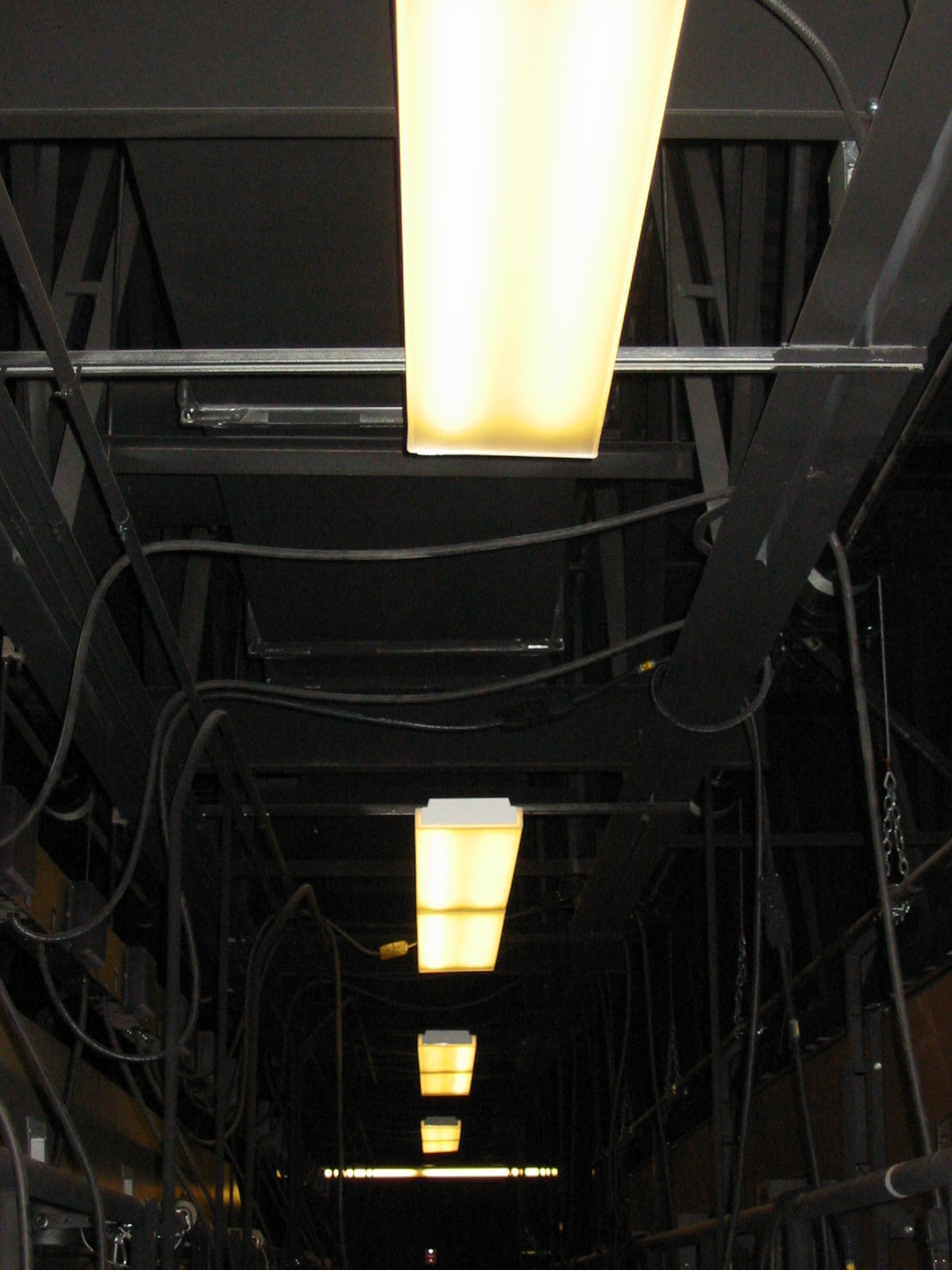

'''객석등'''은 공연 전후와 인터미션 동안 극장의 객석과 통로에 관객을 위해 빛을 제공한다. 일반적으로 백열등이지만, 경우에 따라 형광등이나 스쿱을 사용할 수도 있다. 객석등은 종종 디머로 제어되지만, 간단한 스위치로 켜고 끄기도 한다. '''작업등'''은 무대 뒤 또는 객석에 일반적인 조명을 제공하며, 종종 형광등으로 설치된다. 작업등은 거의 항상 디밍되지 않는다.
객석등과 작업등은 일반적으로 공연 중에는 꺼져 있지만, 초점을 설정하거나 줄거리 요소를 강조하기 위해 조명 디자인에 포함되기도 한다. 객석등이 디머에 연결되어 있지 않은 경우, 스위치는 일반적으로 무대 감독이 제어한다.[15]
발광 다이오드(LED)를 광원으로 사용하는 무대 조명 기구이다. LED 기구는 할로겐 램프 또는 고휘도 방전 램프를 사용하는 기존의 무대 조명 기구의 대안이다. 다른 LED 기구와 마찬가지로 낮은 전력 소비로 높은 광 출력을 제공한다. 대부분의 LED 조명 기구는 세 가지 이상의 색상 (일반적으로 빨강, 녹색 및 파랑)을 사용하며, 이를 혼합하여 이론적으로 모든 색상을 만들 수 있다.
3. 1. 투광 조명 (Floodlight)
'''PAR 조명'''(영어: parabolic aluminized reflector light) 또는 '''PAR 캔'''은 무대에서 넓은 영역을 비출 때 사용하는 조명 기구이다. PAR 캔은 밀폐형 빔 PAR 램프를 캔과 같은 단순한 용기 안에 넣어 만든다. 구형 자동차 전조등처럼 반사경이 램프와 일체형으로 되어 있어, 램프 교체 외에는 빔 확산을 조절할 수 없다.[6] PAR 램프는 건축 조명에도 널리 사용되며, 철물점에서도 쉽게 구할 수 있다. PAR 조명은 록큰롤 공연, 특히 예산이 적은 공연에서 저렴한 가격, 가벼운 무게, 쉬운 유지보수, 높은 내구성, 그리고 강력한 출력 덕분에 많이 사용되었다.[6] PAR 조명은 안개 기계나 헤이즈 기계와 함께 사용하여 빛줄기가 보이도록 하는 경우가 많다. 극장이나 특수 효과를 위해 탑, 백, 사이드 조명으로도 자주 사용된다.
좁거나 매우 좁은 렌즈를 제외한 모든 PAR 램프는 강렬한 타원형 조명 풀을 생성하며, 일부는 고정 초점에 부드러운 가장자리를 갖는다.[6] 타원의 방향을 조절하려면 램프를 회전시켜야 한다.[7] PAR 조명과 관련된 숫자(예: Par 64, Par 36, Par 16)는 램프(전기 부품)의 지름을 1/8인치 단위로 나타낸 것이다.[8]
PAR-64에서는 네 가지 빔 각도를 사용할 수 있다. 빔 각도는 램프에 따라 "매우 좁음"(6° x 12°), "좁음"(7° x 14°), "중간"(12° x 28°), "넓음"(24° x 48°)으로 나뉜다. 빔은 원형이 아닌 타원형이므로 각 각도마다 두 개의 숫자로 표시된다. PAR 16은 "버디"라고도 불린다.
'''PAR-바'''는 PAR 캔이 영구적으로 부착되어 파이프를 통해 회로가 연결된 알루미늄 파이프이다. 4개의 조명 기구가 있는 PAR-바는 ''4-바'', 6개는 ''6-바''라고 부른다.
1995년, Electronic Theatre Controls(ETC)는 PAR 캔의 대안으로 소스 포 PAR을 출시했다.[9][10] 소스 포 PAR은 PAR 캔과 유사하지만 몇 가지 차이점이 있다. PAR 캔과 달리 소스 포 PAR에는 움직일 수 있는 포물면 반사경이 없다. 또한, PAR 램프 대신 소스 포 타원형과 동일한 램프를 사용하며, 빔에 영향을 주는 교체 가능한 렌즈를 사용한다.[11]
'''스트립 조명'''은 '''사이클로라마''' 또는 '''사이클 조명''' (무대 뒤편의 커튼인 사이클로라마를 조명하는 데 효과적이어서 이러한 이름이 붙었다), '''보더 라이트''', 그리고 브랜드 이름으로 '''코다'''라고도 불리며, 일반적으로 기구의 길이를 따라 배열된 여러 개의 램프를 포함하고 있으며, 길이에 수직으로 빛을 방출하는 긴 하우징이다. 램프는 종종 여러 색상의 젤로 덮여 있으며 (이론적으로 거의 모든 색상을 혼합할 수 있는 빨강, 녹색, 파랑), 각 색상은 별도의 전기 디머 회로에 의해 제어된다. 많은 스트립 조명은 플라스틱 젤 대신 유리 조각 (''라운델'')을 사용한다. 라운델은 오랜 시간 동안 퇴색 없이 과도한 사용을 견딜 수 있으며, 더 영구적인 설치에서 자주 발견된다.[12]
'''스쿱 조명''' 또는 간단히 '''스쿱'''은 렌즈가 없는 원형 조명 기구이다. 이들은 기구의 뒤쪽에 타원형 반사판을 가지고 있어 빛을 기구 밖으로 직접 비춘다. 렌즈 시스템이 전혀 없기 때문에 다른 조명 기구들보다 저렴하다.[13] 하지만 빛을 전혀 초점 조절할 수 없다(PAR 조명조차 스쿱보다 더 많은 제어가 가능함). 스쿱은 무대를 위에서부터 빛으로 채우거나 배경 조명을 비추는 데 가장 많이 사용된다.[14] 스쿱에는 젤을 부착할 수 있다. 때때로 작업등으로 사용되기도 한다(아래 참조).
3. 1. 1. PAR 조명
'''PAR 조명'''(영어: parabolic aluminized reflector light) 또는 '''PAR 캔'''은 무대에서 넓은 영역을 비출 때 사용하는 조명 기구이다. PAR 캔은 밀폐형 빔 PAR 램프를 캔과 같은 단순한 용기 안에 넣어 만든다. 구형 자동차 전조등처럼 반사경이 램프와 일체형으로 되어 있어, 램프 교체 외에는 빔 확산을 조절할 수 없다.[6] PAR 램프는 건축 조명에도 널리 사용되며, 철물점에서도 쉽게 구할 수 있다. PAR 조명은 록큰롤 공연, 특히 예산이 적은 공연에서 저렴한 가격, 가벼운 무게, 쉬운 유지보수, 높은 내구성, 그리고 강력한 출력 덕분에 많이 사용되었다.[6] PAR 조명은 안개 기계나 헤이즈 기계와 함께 사용하여 빛줄기가 보이도록 하는 경우가 많다. 극장이나 특수 효과를 위해 탑, 백, 사이드 조명으로도 자주 사용된다.
좁거나 매우 좁은 렌즈를 제외한 모든 PAR 램프는 강렬한 타원형 조명 풀을 생성하며, 일부는 고정 초점에 부드러운 가장자리를 갖는다.[6] 타원의 방향을 조절하려면 램프를 회전시켜야 한다.[7] PAR 조명과 관련된 숫자(예: Par 64, Par 36, Par 16)는 램프(전기 부품)의 지름을 1/8인치 단위로 나타낸 것이다.[8]
PAR-64에서는 네 가지 빔 각도를 사용할 수 있다. 빔 각도는 램프에 따라 "매우 좁음"(6° x 12°), "좁음"(7° x 14°), "중간"(12° x 28°), "넓음"(24° x 48°)으로 나뉜다. 빔은 원형이 아닌 타원형이므로 각 각도마다 두 개의 숫자로 표시된다. PAR 16은 "버디"라고도 불린다.
'''PAR-바'''는 PAR 캔이 영구적으로 부착되어 파이프를 통해 회로가 연결된 알루미늄 파이프이다. 4개의 조명 기구가 있는 PAR-바는 ''4-바'', 6개는 ''6-바''라고 부른다.
1995년, Electronic Theatre Controls(ETC)는 PAR 캔의 대안으로 소스 포 PAR을 출시했다.[9][10] 소스 포 PAR은 PAR 캔과 유사하지만 몇 가지 차이점이 있다. PAR 캔과 달리 소스 포 PAR에는 움직일 수 있는 포물면 반사경이 없다. 또한, PAR 램프 대신 소스 포 타원형과 동일한 램프를 사용하며, 빔에 영향을 주는 교체 가능한 렌즈를 사용한다.[11]
3. 1. 2. 스트립 조명
'''스트립 조명'''은 '''사이클로라마''' 또는 '''사이클 조명''' (무대 뒤편의 커튼인 사이클로라마를 조명하는 데 효과적이어서 이러한 이름이 붙었다), '''보더 라이트''', 그리고 브랜드 이름으로 '''코다'''라고도 불리며, 일반적으로 기구의 길이를 따라 배열된 여러 개의 램프를 포함하고 있으며, 길이에 수직으로 빛을 방출하는 긴 하우징이다. 램프는 종종 여러 색상의 젤로 덮여 있으며 (이론적으로 거의 모든 색상을 혼합할 수 있는 빨강, 녹색, 파랑), 각 색상은 별도의 전기 디머 회로에 의해 제어된다. 많은 스트립 조명은 플라스틱 젤 대신 유리 조각 (''라운델'')을 사용한다. 라운델은 오랜 시간 동안 퇴색 없이 과도한 사용을 견딜 수 있으며, 더 영구적인 설치에서 자주 발견된다.[12]
3. 1. 3. 스쿱 조명
'''스쿱 조명''' 또는 간단히 '''스쿱'''은 렌즈가 없는 원형 조명 기구이다. 이들은 기구의 뒤쪽에 타원형 반사판을 가지고 있어 빛을 기구 밖으로 직접 비춘다. 렌즈 시스템이 전혀 없기 때문에 다른 조명 기구들보다 저렴하다.[13] 하지만 빛을 전혀 초점 조절할 수 없다(PAR 조명조차 스쿱보다 더 많은 제어가 가능함). 스쿱은 무대를 위에서부터 빛으로 채우거나 배경 조명을 비추는 데 가장 많이 사용된다.[14] 스쿱에는 젤을 부착할 수 있다. 때때로 작업등으로 사용되기도 한다(아래 참조).
3. 1. 4. 객석등 및 작업등
'''객석등'''은 공연 전후와 인터미션 동안 극장의 객석과 통로에 관객을 위해 빛을 제공한다. 일반적으로 백열등이지만, 경우에 따라 형광등이나 스쿱을 사용할 수도 있다. 객석등은 종종 디머로 제어되지만, 간단한 스위치로 켜고 끄기도 한다. '''작업등'''은 무대 뒤 또는 객석에 일반적인 조명을 제공하며, 종종 형광등으로 설치된다. 작업등은 거의 항상 디밍되지 않는다.
객석등과 작업등은 일반적으로 공연 중에는 꺼져 있지만, 초점을 설정하거나 줄거리 요소를 강조하기 위해 조명 디자인에 포함되기도 한다. 객석등이 디머에 연결되어 있지 않은 경우, 스위치는 일반적으로 무대 감독이 제어한다.[15]
3. 1. 5. LED 무대 조명
발광 다이오드(LED)를 광원으로 사용하는 무대 조명 기구이다. LED 기구는 할로겐 램프 또는 고휘도 방전 램프를 사용하는 기존의 무대 조명 기구의 대안이다. 다른 LED 기구와 마찬가지로 낮은 전력 소비로 높은 광 출력을 제공한다. 대부분의 LED 조명 기구는 세 가지 이상의 색상 (일반적으로 빨강, 녹색 및 파랑)을 사용하며, 이를 혼합하여 이론적으로 모든 색상을 만들 수 있다.3. 2. 스포트라이트 (Spotlight)
유럽의 등기구 혹은 조명기구는 라이브 공연장에서 진행되는 연극 작품들, 콘서트들, 그리고 다른 공연들을 밝히기 위해 무대의 조명에 사용된다. 또한 텔레비전 스튜디오와 음향 무대를 밝히는 용도로도 사용된다. 많은 무대장치 용어들은 미국과 영국에 따라 각각 다르다. 미국에서 조명 기구는 종종 "악기"나 "단위"라고 불린다. 영국에서는 등불이나 루미나이어라고 부른다. 무대 조명 기구는 넓은 영역을 비추는 투광등 조명과 더 좁고 더 제어 가능한 광 빔을 생성하는 스포트라이트(프로파일이라고도 함)의 두 가지 범주로 크게 구분될 수 있다.[18] 이 구분은 기기에서 발생하는 빛의 특성과 관련이 있다. 스포트라이트는 잠재적으로 촘촘하게 초점을 맞춘 빛을 만들어 내는 반면 투광등 조명은 훨씬 더 확산적인 빛을 만들어낸다. 스펙트럼 중간 어딘가에 해당하는 계측기는 계측기의 종류와 사용 방법에 따라 스폿 또는 홍수로 분류될 수 있다.'''스포트라이트'''는 연극에서 빛을 무대(stage)에 비추는 데 사용되는 모든 조명 기구를 말한다.[18] 스포트라이트에는 여러 종류가 있으며, 크게 세 가지 유형으로 나뉜다.
- 프레넬 렌즈 또는 프레넬(Fresnels)(미국)은 부드러운 가장자리의 스포트 또는 빛의 덩어리를 제공하는 작은 조명 장치이다. 그 이름은 전면에 사용된 독특한 융기된 프레넬 렌즈에서 유래되었다.
- 프로파일 스포트 (영국) 또는 타원 반사경 스포트라이트 (미국)는 볼록 렌즈가 포함된 더 긴 조명 기구이며 초점에 ''고보'' 또는 ''아이리스''를 삽입하여 빛의 빔을 모양을 만들 수 있는 ''게이트''를 가지고 있다. 이들은 일반적으로 "스포트라이트"로 대중에게 알려진 딱딱한 가장자리의 빔을 제공한다. 대형 버전은 기술자가 무대에서 공연자를 따라가는 '팔로우 스포트'로 작동한다. 영국에서 사용되는 프로파일 스포트라는 용어는 타원 반사경 설계를 사용하거나 사용하지 않을 수 있는 초점 스포트라이트를 의미하며, 이 설계는 1970년대까지 영국에서 흔하지 않았으며 많은 영국 및 유럽 제조업체는 여전히 이 설계를 채택하지 않고 대신 트윈 PC 렌즈 설계를 선호한다.
- 페블 볼록 렌즈 (또는 "PC")는 프레넬과 유사하지만 평면(평평한) 측면에 자갈 효과가 있는 평볼록 렌즈를 사용하여 메인 빔 외부의 "광선 누출"을 줄인다.[19] 북미보다 유럽에서 훨씬 더 널리 사용된다.[20]
3. 2. 1. 프레넬 램프 (Fresnel Lantern)
'''프레넬 램프'''는 (영국), 또는 간단히 '''프레넬''' (미국)이라고도 하며, 프레넬 렌즈를 사용하여 무대 전체에 빛을 쏟아붓는 데 사용된다. 이 렌즈는 프랑스 물리학자 오귀스탱 장 프레넬의 이름을 따서 명명되었으며, 따라서 "s"는 묵음으로 발음한다. 이 독특한 렌즈는 다른 램프에 사용되는 '전체' 또는 '매끄러운' 모양 대신 '계단식' 외관을 가지고 있다. 결과적으로 빛의 빔은 넓고 부드러운 가장자리를 가지며 부드러운 그림자를 만들어 백라이트, 탑 라이트, 사이드 라이트에 일반적으로 사용된다.[21] 빛의 확산을 제어하는 또 다른 방법은 일반적으로 빛이 빠져나가는 것을 제한하는 탑햇 (스누트라고도 함)을 사용하거나, ERS의 셔터처럼 작동하는 플랩이 있는 바앤도어를 사용하는 것이다(오른쪽에 표시됨). 이러한 방법들은 빛의 출력을 제한하고 과도한 빛이 관객의 눈이나 원하지 않는 곳으로 새는 것을 막아준다.프레넬은 구형 반사경을 사용하며, 램프는 초점에 위치한다. 램프와 반사경은 하우징 내부에 고정된 단위로 유지되며, 빛을 초점 맞추기 위해 앞뒤로 움직인다. 이것은 램프의 하단 또는 측면에 있는 슬라이더를 사용하거나 웜 트랙을 사용하여 수행된다. 매우 좁은 초점에서는 램프가 가장 비효율적인데, 하우징에서 가장 적은 양의 빛이 빠져나갈 수 있기 때문이다. 따라서 프레넬은 작은 영역에 좁은 초점을 맞추는 데 적합하지 않다. 프레넬은 무대에서 중간 거리에 있는 영역 조명에 가장 자주 사용된다.[21]
1999년, ETC는 PAR 램프의 디자인과 프레넬의 디자인을 결합한 새로운 조명 기구인 소스 포 파넬을 출시했다. 이 기구는 더 다재다능하며, 플러드 또는 더 부드러운 스폿을 사용할 수 있다.[9]
3. 2. 2. 엘립소이드 반사경 스포트라이트 (Ellipsoidal Reflector Spotlight)
'''엘립소이드 반사 스포트라이트'''('''ERS''')는 '''프로파일'''(게이트에 넣은 모든 것의 실루엣 또는 프로파일을 투사하는 능력에서 유래)(영국) 및 '''데쿠프'''(프랑스)라고도 하며, 현재 연극에서 가장 많이 사용되는 조명기구 유형이다. ERS의 유연성 덕분에 극장에서 대부분의 조명 역할을 수행할 수 있다. 때로는 ''프로파일 스포트라이트'' (유럽) 또는 브랜드 이름, 특히 ''Source Four''(ETC의 인기 램프) 및 ''Leko''(Lekolite의 줄임말, Strand lighting에서 유래)로 알려져 있다.[22]ERS 조명의 주요 구성 요소는 내부 부품이 장착된 케이스, 케이스 뒷면에 위치한 타원체 반사기(잘린 원뿔형 타원), 백열 전구의 필라멘트를 타원체의 후방 초점에 위치하도록 장착된 램프, 이중 평볼록 렌즈(배럴 내에서 서로 마주보는 두 개의 평볼록 렌즈) 및 전면의 색상 젤을 고정하는 젤 프레임이다. 램프에서 나오는 빛은 타원체 반사기에 의해 효율적으로 수집되어 게이트, 셔터 및 렌즈 시스템을 통해 앞으로 전송된다.[11]
잘린 원뿔형 타원체는 빛의 초점을 더 잘 맞출 수 있게 해준다. 전구를 첫 번째 초점에 놓으면 모든 빛이 동시에 두 번째 초점을 통과한다. 이렇게 하면 매우 밝은 광선이 생성된다.[11]
ERS 또는 프로파일 램프는 많은 유용한 기능을 가지고 있다. 가장 유용한 기능 중 하나는 렌즈의 초점면에 있는 금속 셔터이다. 빔의 원래 모양은 원형이지만 셔터를 사용하면 특정 모양에서 조명하지 않아야 하는 장애물이나 세트 부분을 피하도록 빔을 제한할 수 있다. 또 다른 기능은 고보 (''템플릿'' 또는 ''데클''이라고도 함)를 밀어 넣기 위한 게이트도 초점면에 있다. 이들은 스텐실처럼 패턴이 잘려져 있다. 이 패턴은 무대에 투사된다. 조리개는 이 위치에 삽입하여 셔터의 날카로운 가장자리 없이 빛을 줄여 빔의 직경을 줄일 수도 있다. ETC, Altman, Selecon 및 기타 다양한 제조업체의 ERS 장비는 교환 가능한 렌즈 튜브(또는 ''배럴'')를 가지고 있어 매우 선명하거나 매우 부드러운 빔을 생성할 수 있으며 빔 확산을 변경할 수도 있다. 배럴 크기는 좁고 장거리인 5도 또는 10도 스폿에서 넓고 단거리인 50도 또는 90도까지 다양하다. 최초의 90도 프로파일 램프는 Selecon Performance Lighting에서 "Pacific" 제품군의 일부로 개발되었다. 출시 이후 많은 다른 제조업체에서 자체 90도 배럴을 출시했다.[23] ERS 기기를 사용하면 동일한 본체에 여러 렌즈 튜브를 사용할 수 있다. 따라서 공연장은 많은 기기를 구매하지 않고 다양한 각도의 배럴을 구매할 수 있으므로 더욱 다재다능하다. 많은 제조업체는 빔 각도를 변경할 수 있는 줌 렌즈도 생산한다. 일부 줌 범위는 광학적 품질이 좋지 않아 선명한 초점을 맞추기가 어렵다.
3. 2. 3. 빔 프로젝터 (Beam Projector)
빔 프로젝터는 빔 확산이 거의 없는 렌즈가 없는 조명 기구이다.[25] 두 개의 반사경을 사용한다. 주 반사경은 포물면 반사경이고 보조 반사경은 구면 반사경이다. 포물면 반사경은 빛을 거의 평행한 빔으로 향하게 하고, 구면 반사경은 램프 앞쪽에 배치되어 램프에서 나오는 빛을 포물면 반사경으로 반사하여 빛샘을 줄인다. 그 결과 제어하거나 수정하기 어려운 강렬한 빛줄기가 생성된다. 빔 프로젝터는 더 이상 과거만큼 널리 사용되지 않는데, 이는 더 새로운 조명 기구와 PAR 램프가 이 효과를 더 쉽게 생성할 수 있는 방법을 만들었기 때문이다.[26]3. 2. 4. 팔로우 스폿 (Followspot)
'''팔로우 스폿'''(영국에서는 ''스포트라이트'', ''트랙스폿'', ''라임'' 또는 ''돔''이라고도 함)은 공연 중에 조작자 또는 DMX 제어에 의해 움직이는 조명 기구로, 강조 또는 추가 조명을 제공하며, 일반적으로 무대 주위를 움직이는 특정 연기자를 따라가도록 설계되었다. 팔로우 스폿은 일반적으로 뮤지컬과 오페라에서 공연의 주연을 강조하는 데 사용되지만 드라마에서도 사용될 수 있다.[27] 스포츠 경기장뿐만 아니라 다른 여러 분야에서도 활용된다.[27]이러한 조명 기구는 저전력 백열전구에서 매우 강력한 제논 아크 램프까지 다양한 광원을 가진 여러 크기로 제공된다. 탄소 아크 램프 스폿은 1990년대까지 흔하게 사용되었으며, 탄소 막대 사이의 아크를 광원으로 사용했다. 이러한 팔로우 스폿은 탄소 아크로 인해 발생하는 유해 가스로 인해 대용량 환기를 포함하는 특수 설치가 필요했다. 현재 세대인 제논은 램프 내부 압력이 매우 높으므로 자체적인 안전 문제가 있다.[28]
팔로우 스폿은 다양한 조작자가 제어하는 광학 메커니즘을 포함한다. 여기에는 램프를 끄지 않고 빛을 소등할 수 있는 기계식 셔터, 빔 폭을 제어하고 초점을 맞추는 렌즈, 그리고 종종 컬러 매거진에 들어 있는 내부 색상 젤이 포함될 수 있다.
4. 지능형 조명 (Intelligent Lighting)
'''무빙 라이트''' (또는 ''지능형 조명 기구'')는 1980년대 초 콘서트 업계에서 널리 사용되기 시작했다. 디지털 시대가 발전하면서 이 기구의 비용이 감소했고, 많은 주요 극장 제작에서 점점 더 많이 사용되고 있다.
이들의 주요 특징은 빛의 출력 빔의 움직임과 특성을 원격으로 제어할 수 있다는 것이다. 이는 빔을 반사하는 거울을 움직이거나, 전동식 요크를 통해 팬 및 틸트가 가능한 전체 기구를 움직여서 실현된다.[11] 일반적으로 고보 또는 이색 휠과 같이 빛의 형태, 질감 및 색상을 제어하는 다른 제어 장치도 포함되어 있다. 거의 모든 매개변수는 스텝 모터에 의해 제어된다. 이들은 특정 단계 수를 셀 수 있는 양방향으로 매우 정밀한 움직임을 할 수 있다. 이를 통해 기구는 빠르고 정확하게 움직일 수 있으며, 기구의 위치를 정밀하고 반복적으로 설정할 수 있다.[11]
대부분의 지능형 기구는 아크 램프를 광원으로 사용하므로, 디밍 효과를 얻기 위해 다양한 기계적 방법을 사용한다. 일부 기구는 표준 할로겐 램프를 사용한다. 기계적으로, 다양한 내부 광학 장치(예: 고보 및 컬러 휠)에 연결된 스테핑 모터는 기구의 전면 렌즈에서 빛이 빠져나가기 전에 빛을 조작한다.
방전 기구는 LED 산업으로부터 경쟁 우위를 얻고 있으며, 많은 회사들이 워시 기구에서 스팟 기구, 빔 타입 기구 및 이들 유형 중 두 가지 또는 전부를 통합하는 하이브리드 장치에 이르기까지 지능형 조명 장르의 모든 영역에서 LED 기반 지능형 조명 기구를 제공하고 있다.
무빙 라이트 프로그램은 종종 고정형 기구보다 훨씬 더 복잡하다. DMX512 프로토콜을 사용하는 모든 콘솔로 작동할 수 있지만, 많은 조명 보드 운영자는 무빙 라이트 작동 전용 콘솔이 훨씬 더 효율적이라고 생각한다. 종종 팬, 틸트, 초점, 줌, 색상 및 효과를 제어하는 인코더 휠이 있다.
지능형 조명은 수동 초점을 위해 조명 트러스에 접근하기가 매우 어려운 경기장과 같은 대형 장소에서 열리는 쇼에 많이 사용된다. 기구가 쇼가 진행되는 동안 움직이지 않을 수 있지만, 원격으로 초점이 맞춰진다.
DMX512는 미국 극장 기술 연구소(USITT)의 표준이다. 이는 조명 시스템이 "통신"할 수 있도록 하는 권장 사항이다. DMX512 이전에 모든 제조업체는 자체적으로 기구를 제어하는 수단을 가지고 있었다. 많은 극장이 한 회사 제품만 사용하지 않기 때문에 이는 불편했다.[29]
