1. 개요
다이(die)는 집적 회로 칩을 의미하며, 주로 실리콘으로 구성되어 트랜지스터, 금속 상호 연결 레이어 등을 포함한다. 다이는 단결정 실리콘 잉곳을 웨이퍼로 절단하고 광 식각 공정을 거쳐 제작되며, 웨이퍼 테스트와 패키징 과정을 통해 완성된다. 다이는 중앙 처리 장치(CPU), LED 조명, 전력 반도체 소자 등 다양한 용도로 사용되며, 다이의 이미지는 다이 샷이라고 불린다.
더 읽어볼만한 페이지
- 집적 회로 - 실시간 시계
실시간 시계(RTC)는 CPU 개입 없이 독립적으로 시간을 유지하며, 저전력 소비와 시간 민감 작업의 부담 감소, 절전 모드 유지를 위해 디지털 카운터 회로, 결정 진동자, 배터리 등으로 구성되어 PC 메인보드에 부착되거나 사우스브리지 칩 또는 마이크로컨트롤러에 내장된다. - 집적 회로 - NMOS 논리
NMOS 논리는 n형 MOSFET만을 사용하여 논리 게이트를 구현하는 방식으로, 저항을 부하로 사용하여 NOR 게이트 등을 구현할 수 있지만, Low에서 High로의 전환 속도가 느리고 전력 소비가 높아 CMOS 논리에 밀려 현재는 제한적으로 사용된다. - 전자 부품 - 다이오드
다이오드는 PN 접합을 이용해 전류를 한 방향으로만 흐르게 하는 반도체 소자로, 진공관 다이오드와 반도체 다이오드로 나뉘며, 정류, 검파, 신호 처리 등 다양한 전자 회로 및 여러 분야에서 활용되고, 정류 다이오드, 쇼트키 다이오드, LED 등 다양한 종류가 있다. - 전자 부품 - 트랜지스터
트랜지스터는 전류 증폭 및 스위칭 기능을 하는 반도체 소자로, BJT와 MOSFET 등의 다양한 유형이 개발되어 현대 전자기기의 핵심 기반이 되었으며, 특히 MOSFET은 집적회로 기술 발전에 크게 기여했다. - 컴퓨터에 관한 - N형 반도체
N형 반도체는 전자를 주된 전하 운반체로 사용하는 반도체이다. - 컴퓨터에 관한 - CMOS
CMOS는 상보적 금속 산화막 반도체의 약자로, 저전력 소비를 특징으로 하며, P형과 N형 MOSFET을 결합하여 논리 게이트를 구현하는 디지털 회로 설계 방식 및 공정 계열이다.
다이 (집적 회로) | |
---|---|
개요 | |
종류 | 미패키지 집적 회로 |
다른 이름 | 다이 칩 |
2. 제조 공정
다이(die, 집적 회로 칩)는 대부분 실리콘으로 만들어지며, 집적 회로에 사용된다. 이 과정은 단결정 실리콘 잉곳 생산으로 시작된다. 잉곳은 얇은 디스크 형태로 절단되며, 이 웨이퍼는 광 식각 공정을 거치기 전에 거울처럼 연마된다. 광 식각 공정을 통해 트랜지스터가 제조되고 금속 상호 연결 레이어와 연결된다. 이렇게 준비된 웨이퍼는 웨이퍼 테스트를 통해 기능성을 검사받는다. 이후 웨이퍼를 절단, 분류하여 불량 다이를 제거하고, 정상 다이는 패키징되어 출하 준비를 마친다.[3][4]
2. 1. 실리콘 잉곳 및 웨이퍼 제작
대부분의 다이(die, 집적 회로 칩)는 실리콘으로 구성되어 있으며, 집적 회로에 사용된다. 이 과정은 단결정 실리콘 잉곳을 생산하는 것으로 시작된다. 이 잉곳은 직경이 최대 300mm인 디스크 형태로 절단된다.[3][4]이후 이 웨이퍼는 광 식각 공정을 거치기 전에 거울처럼 연마된다.
2. 2. 광 식각 공정
광 식각 공정은 웨이퍼 표면에 회로 패턴을 형성하는 과정이다. 빛을 이용하여 불필요한 부분을 제거하며, 이 과정을 통해 트랜지스터와 금속 상호 연결 레이어가 만들어진다.[3][4]
2. 3. 웨이퍼 테스트 및 패키징
준비된 웨이퍼는 웨이퍼 테스트를 거쳐 기능성을 테스트한다.[3][4] 이후 웨이퍼를 절단하고 분류하여 불량 다이를 걸러낸다. 기능적인 다이는 패키징되어 완성된 집적 회로로 출하 준비를 마친다.
3. 용도
다이는 CPU, LED 조명, 전력 반도체 소자 등 다양한 전자기기에 활용된다.[1]
3. 1. 중앙 처리 장치 (CPU)
중앙 처리 장치 (CPU)는 집적 회로 다이의 일반적인 사용 사례 중 하나이다. 현대 기술의 발전으로, 다이 내의 트랜지스터 크기는 무어의 법칙에 따라 기하급수적으로 줄어들었다.3. 2. LED 조명
LED는 빛을 내는 다이를 사용하여 조명 기구를 만든다.[1]3. 3. 전력 반도체 소자
전력을 제어하고 변환하는 전력 반도체 소자에도 다이가 사용된다.[1]4. 다이 이미지 (다이 샷)
다이 이미지는 다이 샷이라고도 불린다.

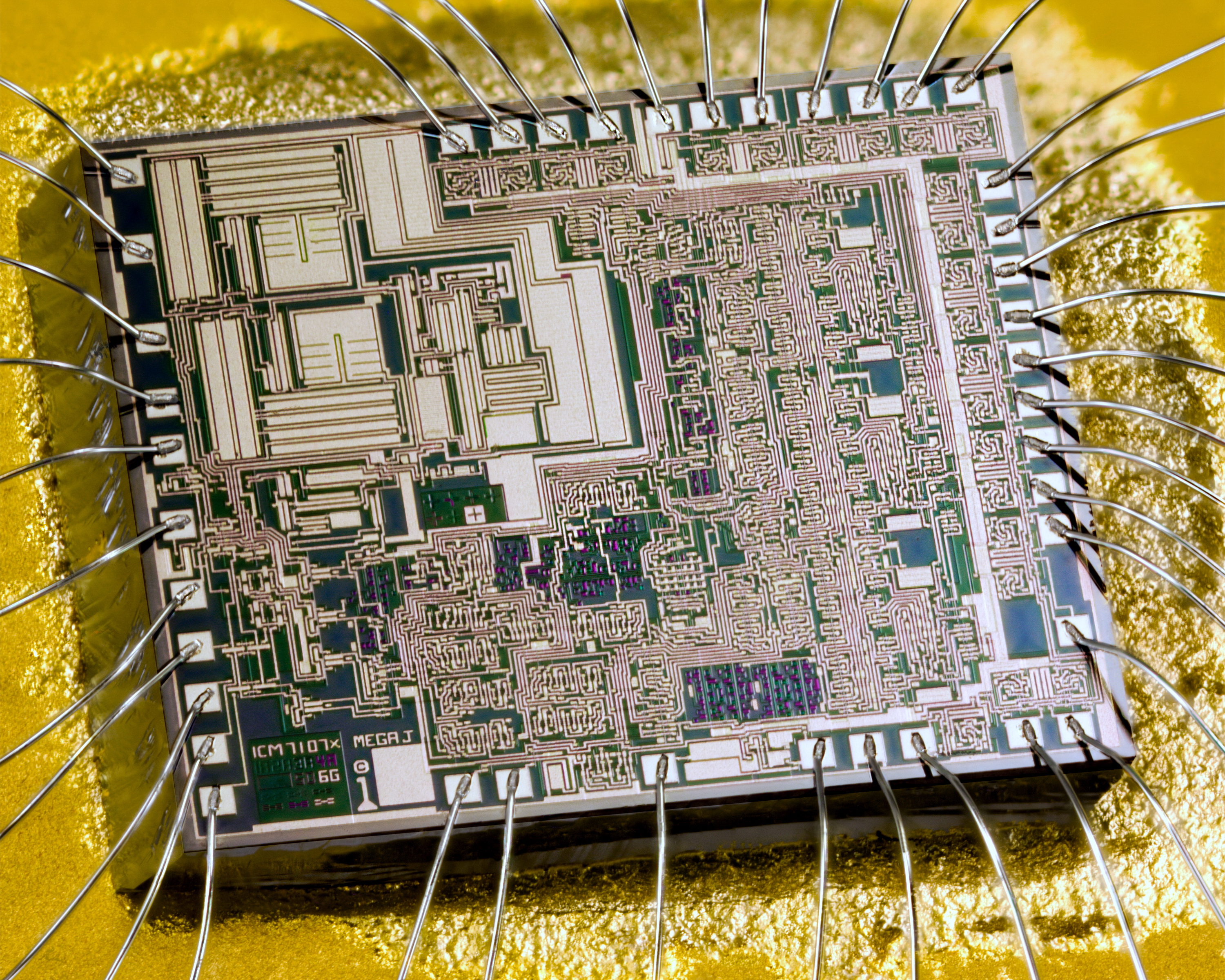

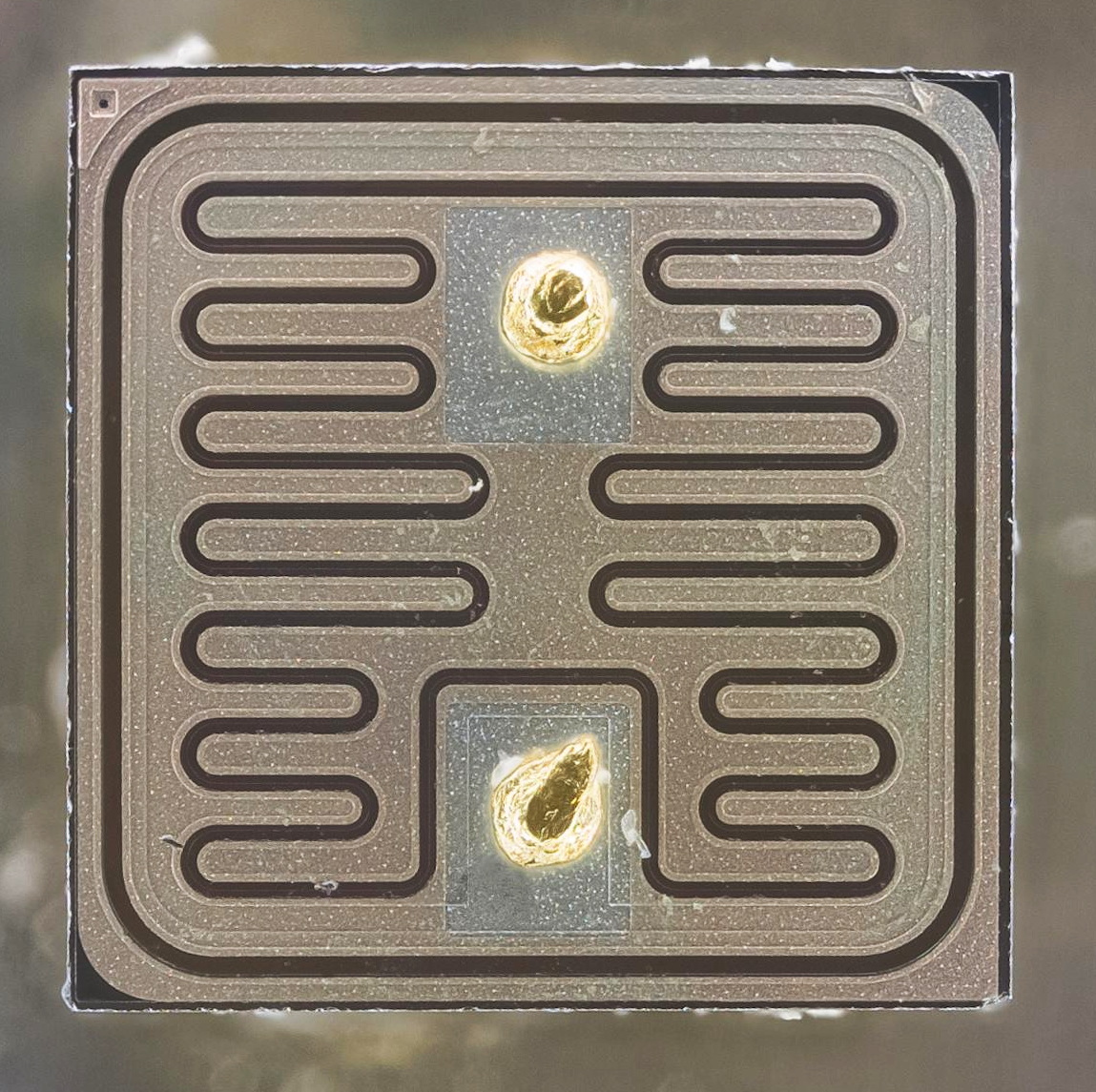

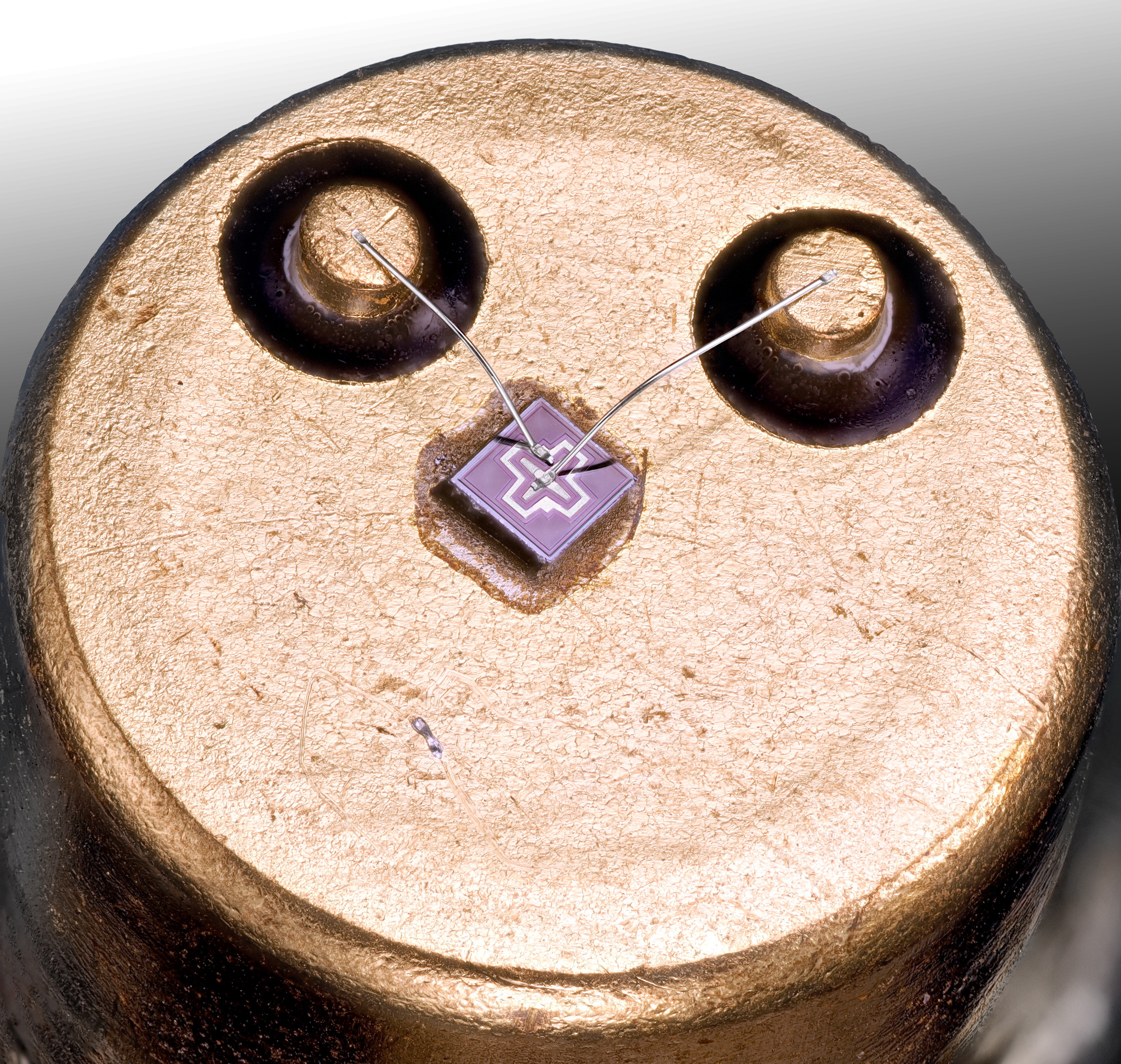

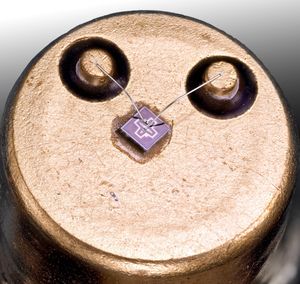

4. 1. 다양한 다이 이미지
