1. 개요

모바일 PCI 익스프레스 모듈(MXM)은 노트북과 같은 휴대용 장치에서 사용되는 그래픽 카드의 표준화된 폼 팩터이다. MXM은 다양한 크기와 전력 소비량을 가진 모듈을 제공하며, 1세대와 2세대로 구분된다. 1세대 모듈은 MXM-I, MXM-II, MXM-III (HE), MXM-IV (단종) 타입으로 나뉘며, 2세대(MXM 3)는 MXM-A와 MXM-B 타입이 있다. 1세대와 2세대는 서로 호환되지 않으며, 각 세대 내에서는 하위 호환성을 지원한다. MXM 3.x 카드는 AMD와 Nvidia에서 출시되었으며, Qseven 및 SMARC 컴퓨터 온 모듈 폼 팩터에서도 MXM 커넥터가 사용된다.

광고

더 읽어볼만한 페이지

  • 컴퓨터 버스 - NMEA 0183
    NMEA 0183은 선박용 GPS, 자동식별장치(AIS) 등 항해 장비에서 데이터를 송수신하는 데 사용되는 ASCII 기반의 직렬 통신 프로토콜로, RS-422 전기 표준을 사용하며, 문장 형태의 데이터를 통해 정보를 전달하고, 물리 계층, 데이터 링크 계층, 애플리케이션 계층의 3가지 레이어로 구성되어 다양한 소프트웨어에서 지원된다.
  • 컴퓨터 버스 - 인피니밴드
    인피니밴드는 고성능 컴퓨팅 환경에서 서버, 스토리지, 네트워크 장치 간 고속 데이터 전송을 위한 직렬 통신 기술로, 슈퍼컴퓨터나 데이터 센터에서 주로 사용되지만 이더넷 기반 기술과의 경쟁 및 새로운 컴퓨팅 환경에 대한 적응이라는 과제를 안고 있다.

2. 1세대 구성

1세대 MXM은 다양한 크기와 전력 소비량을 가진 모듈을 제공했다. 더 작은 그래픽 모듈은 더 큰 슬롯에 삽입할 수 있지만, 타입 I 및 II 방열판은 타입 III 이상 또는 그 반대에는 맞지 않는다. 1세대 모듈 I부터 IV까지는 완전한 하위 호환성을 갖는다.[3]

1세대
MXM 타입너비길이핀모듈 호환성열적 호환성최대 전력최대 GPU 크기
MXM-I70mm68mm230II18 W35mm × 35mm
MXM-II73mm78mm230I, IIII35 W35mm × 35mm
MXM-III (HE)82mm100mm230 (232)I, II, IIII, II, III75 W40mm × 40mm
MXM-IV (단종)82mm117mm230I, II, III, IVI, II, III, IV


2. 1. MXM-I

MXM-I은 너비 70mm, 길이 68mm, 230핀을 가지며, 최대 소비 전력은 18W, 최대 GPU 크기는 35mm²이다.[18] MXM-I 타입은 I 타입 모듈 및 서멀(방열판)과 호환된다.

MXM 타입너비길이핀모듈 호환성서멀 호환성최대 소비 전력최대 GPU 크기
MXM-I70 mm68 mm230II18 W35 × 35 mm


2. 2. MXM-II

MXM-II는 너비 73mm, 길이 78mm, 230핀을 가진다. 최대 소비 전력은 35W이고, 최대 GPU 크기는 35mm2이다.[18] MXM-I, MXM-II 모듈과 호환되며, 타입 II 방열판과 호환된다.

2. 3. MXM-III (HE)

MXM-III영어 (HE)는 너비 82mm, 길이 100mm, 230(232)핀을 가지며, 최대 소비 전력은 75W, 최대 GPU 크기는 40mm2이다.[18] 타입 I, II, III 모듈 및 타입 I, II, III 방열판과 호환된다.

델(Dell)의 에일리언웨어(Alienware) m5700 플랫폼은 수정 없이 타입 I, II, III 카드를 모두 장착할 수 있는 방열판을 사용한다.

2. 4. MXM-IV (Deprecated)

MXM-IV는 너비 82mm, 길이 117mm, 230핀을 가진다. 타입 I, II, III, IV 모듈 및 타입 I, II, III, IV 방열판과 호환된다.[18]

MXM 타입너비길이핀모듈 호환성서멀 호환성
MXM-IV (단종)82mm117mm230I, II, III, IVI, II, III, IV


3. 2세대 구성

2세대 MXM (MXM 3)은 더 높은 성능과 전력 효율을 제공한다. 2세대 모듈은 1세대 모듈과 호환되지 ''않으며'' 그 반대도 마찬가지이다. 2세대 MXM에는 MXM-A와 MXM-B 두 가지 타입이 있다.[3]

2세대 (MXM 3)
MXM 타입너비길이모듈 호환성열적 호환성최대 소비 전력GPU 메모리 버스
MXM-A82 mm70 mmAA55 W64비트 또는 128비트
MXM-B82 mm105 mmA, BA, B200 W256비트



더 작은 그래픽 모듈은 더 큰 슬롯에 삽입할 수 있다.

3. 1. MXM-A

MXM-A영어는 너비 82mm, 길이 70mm이며, 최대 소비 전력은 55W이다. GPU 메모리 버스는 64비트 또는 128비트를 지원한다.[3]

2세대 (MXM영어 3)
MXM영어 타입너비길이모듈 호환성열적 호환성최대 전력GPU 메모리 버스
MXM-A영어82 mm70 mmAA55 W64비트 또는 128비트


3. 2. MXM-B

MXM-B는 너비 82mm, 길이 105mm이며, MXM-A 및 MXM-B 모듈과 호환된다. 열적 호환성도 MXM-A 및 MXM-B와 호환된다. 최대 소비 전력은 200W이고, GPU 메모리 버스는 256비트이다.[3]

2세대 (MXM 3)
MXM 타입너비길이모듈 호환성열적 호환성최대 소비 전력GPU 메모리 버스
MXM-B82 mm105 mmA, BA, B200 W256비트


4. 모듈 호환성

1세대 모듈은 2세대 모듈과 상호 호환되지 않는다. 1세대 모듈(MXM-I부터 MXM-IV)은 완전한 하위 호환성을 갖는다. 즉, MXM-III 슬롯에는 MXM-I, MXM-II 모듈을 장착할 수 있다.[1][2] 더 작은 그래픽 모듈은 더 큰 슬롯에 삽입할 수 있지만, 타입 I 및 II 방열판은 타입 III 이상 또는 그 반대에는 맞지 않는다. 델(에일리언웨어) m5700 플랫폼은 수정 없이 타입 I, II, III 카드를 모두 장착할 수 있는 방열판을 사용한다.

1세대 모듈 호환성
MXM 타입모듈 호환성열적 호환성
MXM-III
MXM-III, IIII
MXM-III (HE)I, II, IIII, II, III
MXM-IV (단종)I, II, III, IVI, II, III, IV



2세대 (MXM 3) 모듈 호환성
MXM 타입모듈 호환성열적 호환성
MXM-AAA
MXM-BA, BA, B


5. MXM 카드 목록

AMD와 엔비디아는 다양한 MXM 3.x 카드를 출시했다.

5. 1. MXM 3.x 카드

AMD와 엔비디아는 다양한 MXM 3.x 카드를 출시했다. 주요 카드는 다음과 같다.

제조사이름출시일MXM 타입GPU코어 구성*TFLOPS (FP32)TDP
AMDFirePro S4000X2014년 8월Type-AVenus XT640:40:161.045W
FirePro S7100X2016년 5월Type-BAmethyst XT2048:128:323.0100W
Radeon Embedded E9260[19]2016년 9월Type-APolaris 11896:56:162.550W
Radeon Embedded E9550[20]Type-BPolaris 102304:144:325.895W
엔비디아Tesla M62015년 9월Type-BGM2041536:96:483.0100W
Quadro M520 Mobile[21]2017년 1월Type-AGM108384:16:80.825W
Quadro M620 Mobile[22]GM107512:32:161.030W
Quadro M1200 Mobile[23]640:40:321.445W
Quadro M2200 Mobile[24]GM2061024:64:322.155W
Quadro P3000 Mobile[25]GP1041280:80:323.175W
Quadro P4000 Mobile[26]Type-B1792:112:644.4100W
Quadro P5000 Mobile[27]2048:128:646.2100W


6. 기타 용도

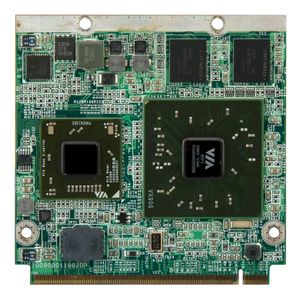

VIA QSM-8Q90 Qseven 컴퓨터 온 모듈은 MXM-2 커넥터를 사용한다.

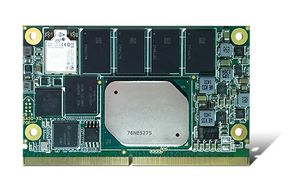

Congatec SMARC 컴퓨터 온 모듈은 MXM-3 커넥터를 사용한다.


Qseven 컴퓨터 온 모듈 컴퓨터 폼 팩터는 MXM-II 커넥터를 사용하며, SMARC 컴퓨터 온 모듈 폼 팩터는 MXM 3 커넥터를 사용하지만, 이 두 구현 모두 MXM 표준과는 호환되지 않는다.
