사야노-슈셴스카야 수력 발전소

1. 개요

사야노-슈셴스카야 수력 발전소는 러시아의 예니세이강에 위치한 대규모 수력 발전소로, 1960년에 건설이 결정되어 1978년에 첫 번째 터빈이 가동되었고 1985년에 완전 가동되었다. 2009년 8월 17일 사고로 인해 발전소는 폐쇄되었으나, 이후 복구 작업을 거쳐 2014년 11월에 10개의 모든 발전기가 가동을 재개했다. 이 발전소는 러시아 통합 에너지 시스템의 주요 발전소로서, 2009년 사고를 포함하여 여러 차례의 사고와 댐 안전성 논란을 겪었다.

2. 역사

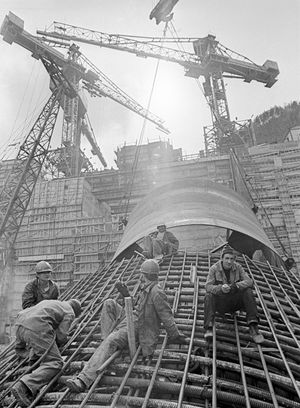

발전소 건설은 1963년에 시작되어 1978년에 첫 번째 터빈이 가동되었고, 1985년 12월에 완전히 가동되기 시작했다. 소련 붕괴 이후 1993년 민영화되어 RAO UES가 주요 주주가 되었다. 2009년 8월 17일 발생한 대규모 사고로 인해 발전소 가동이 중단되었으나, 이후 복구 및 현대화 작업을 거쳐 2014년 11월까지 모든 발전기가 다시 가동되었다.

2.1. 건설 배경 및 초기 역사

발전소 건설 결정은 1960년에 내려졌다. 1961년 11월 4일, 지질학자들이 해당 지역에 도착하여 정확한 위치가 선정되었다. 건설은 1963년에 시작되었고, 첫 번째 터빈은 1978년 12월 18일에 가동되었다. 이 발전소는 1985년 12월에 완전히 가동되었다. 1987년과 1991년에 부분적으로 재건되었다. 이 발전소는 레닌그라드 (현 상트페테르부르크)의 히드로프로예크트(Гидропроект^러시아어) 연구소, 렌히드로프로예크트에 의해 설계되었다.

소련 붕괴 이후, 1993년에 이 발전소는 민영화되었고, RAO UES가 주요 주주가 되었다. 2003년 4월, 하카스 공화국 정부는 주지사 알렉세이 레베디의 주도로 이 거래를 무효화하는 소송을 제기했다. 2004년 4월, 동 시베리아 중재 재판소는 이 거래를 무효화했지만, 최고 중재 법원에서 기각되었다.

이 발전소는 2009년 8월 17일 사고 이후 폐쇄되었다. 일부 오래된 터빈은 이후 일시적으로 재가동되었지만, 모두 순차적으로 업데이트된 더 효율적인 장비로 교체되고 있다. 2014년 11월 현재, 10개의 모든 발전기가 가동 중이다.

2.2. 민영화 과정

소련 붕괴 이후, 1993년에 이 발전소는 민영화되었고, RAO UES가 주요 주주가 되었다. 2003년 4월, 하카스 공화국 정부는 주지사 알렉세이 레베디의 주도로 이 거래를 무효화하는 소송을 제기했다. 2004년 4월, 동 시베리아 중재 재판소는 이 거래를 무효화했지만, 최고 중재 법원에서 기각되었다.

3. 구조 및 발전 방식

사야노-슈셴스카야 수력 발전소는 루스하이드로가 운영하는 러시아 최대 규모의 수력 발전소이다. 2009년 기준으로 세계에서 여섯 번째로 큰 평균 발전량을 기록했으며, 루스하이드로 전체 발전 용량의 상당 부분을 차지한다. 발전소는 6,400MW의 설비 용량을 갖추고 있으며, 연평균 23.5TWh의 전력을 생산한다.

발전소의 핵심 구조물인 댐은 높이 242m의 아치 중력 댐 형태로, 리히터 규모 8의 지진에도 견딜 수 있도록 설계된 매우 견고한 구조물이다. 이 댐으로 인해 거대한 사야노-슈셴스코예 저수지가 형성되었다. 발전소의 상세한 구조와 발전 방식은 아래 하위 문단에서 자세히 설명한다.

3.1. 구조

이 발전소의 구조는 댐, 댐 근처에 위치한 발전소 건물, 그리고 건설 중인 추가 방수로로 이루어져 있다. 댐은 아치 중력 댐 형태로, 높이는 242m이다. 댐 상단의 길이는 1066m, 상단 폭은 25m, 하단 폭은 105.7m이며, 최대 수두(물의 높이 차이)는 220m이다.

댐은 여러 부분으로 구성되어 있다. 왼쪽 제방의 견고한 댐 부분은 246.1m, 발전 시설이 있는 발전 댐 부분은 331.8m, 물을 방류하는 방수로 댐 부분은 189.6m, 그리고 오른쪽 제방의 견고한 댐 부분은 298.5m 길이에 달한다. 이 댐은 러시아에 있는 두 개의 중력 아치 댐 중 훨씬 큰 규모를 자랑한다. 댐에 가해지는 물의 압력(수압)은 약 3천만 톤에 이르는데, 이 중 60%는 댐 자체의 무게로 버티고 나머지 40%는 댐 양쪽의 단단한 암반으로 힘이 전달되도록 설계되었다.

이 댐은 리히터 규모 8의 지진에도 안전하게 견딜 수 있도록 건설되었으며, 이러한 강력한 내구성 덕분에 기네스 세계 기록에 해당 유형 중 가장 튼튼한 구조물로 등재되기도 했다.

댐 뒤편으로는 사야노-슈셴스코예 저수지가 형성되어 있다. 이 저수지의 총 용량은 31.34km³이며, 실제로 발전에 사용될 수 있는 유효 용량은 15.34km³이다. 저수지의 표면적은 621km²에 달한다.

3.2. 발전 방식

이 발전소는 루스하이드로에서 운영한다. 2009년 기준으로 러시아에서 가장 큰 발전소였으며, 평균 발전량 기준으로 세계에서 여섯 번째로 큰 수력 발전소였다. 이 발전소는 루스하이드로 발전 용량의 4분의 1 이상을 담당한다. 이 발전소는 레닌그라드 금속 공장에서 제조된 10개의 РО-230/833-0-677형 수력 터빈을 운영하며, 각 터빈은 194m 헤드에서 640MW의 용량을 갖는다. 이 발전소의 총 설치 용량은 6,400MW이며, 연평균 발전량은 23.5TWh이고, 2021년에는 29.4TWh로 정점을 찍었다.

이 발전소의 구조에는 댐, 댐 근처에 위치한 발전소 건물, 건설 중인 추가적인 방수로가 포함된다. 아치 중력 댐의 높이는 242m이다. 상단 길이는 1066m, 상단 폭은 25m, 하단 폭은 105.7m, 최대 수두는 220m이다. 이 댐은 왼쪽 제방의 견고한 댐 246.1m, 발전 댐 331.8m, 방수로 댐 189.6m 및 오른쪽 제방의 견고한 댐 298.5m으로 구성된다. 이는 러시아에 있는 단 두 개의 중력 아치 댐 중 훨씬 더 크다. 댐의 수압은 약 3천만 톤으로, 그 중 60%는 댐 자체의 무게에 의해 중화되고 40%는 제방의 암반으로 전달된다.

이 댐은 리히터 규모 8까지의 지진을 "안전하게" 견딜 수 있도록 건설되었으며, 기네스 세계 기록에 해당 유형의 가장 강력한 구조물로 기록되었다.

이 댐은 총 용량 31.34km³, 유효 용량 15.34km³ 및 표면적 621km²의 사야노-슈셴스코예 저수지를 지원한다.

4. 경제적 가치

이 발전소는 러시아 통합 에너지 시스템의 최대 발전소로서, 전력 소비가 많은 시간대에 중요한 역할을 한다. 생산된 전력의 70% 이상은 루살이 시베리아에 운영하는 4개의 제련소로 공급된다.

강수량이 많은 해에는 고전압 선로의 전송 용량이 부족하여 약 1,600~2,000 GWh의 전력이 손실되기도 하며, 일부 물은 터빈을 거치지 않고 방류된다. 이러한 손실을 줄이기 위해 2006년 12월 15일에는 새로운 알루미늄 공장이 가동을 시작했다.

5. 댐 안전성 논란

사야노-슈셴스카야 수력 발전소의 댐은 건설 이후 안전성에 대한 논란이 꾸준히 제기되어 왔다. 1998년 러시아 비상사태부는 댐 벽이 증가하는 봄 홍수의 압력을 견디기 어려울 수 있다며 안전 문제를 공식적으로 제기했다. 특히 댐 기초가 약해져 설계 당시 의도했던 수압 분산이 제대로 이루어지지 않고 있다는 우려와 함께, 댐 콘크리트를 통한 누수 증가 문제도 지적되었다.

이러한 문제를 해결하기 위해 1993년 프랑스 회사 "Soletanche Bachy"와 이후 러시아 회사들이 댐 구조물에 수지를 주입하는 보강 작업을 시행했으며, 1996년에는 저수지 쪽 콘크리트 일부를 수리하고 댐 하부와 측면 지지 토양에 대한 누수 방지 작업도 이루어졌다.

하지만 보강 작업 이후에도 안전성 논란은 계속되었다. 2004년 BBC 모니터링은 러시아 TV 보도를 인용하며 댐 운영자들이 봄 홍수 압력 완화를 위해 추가적인 취수벽 건설을 고려해야 했다고 보도했고, 2009년 러시아 연방 회계감사원은 2007년 감사 결과 발전소 기술 장비의 85%가 노후화되어 교체가 필요하다고 지적하며 정부와 검찰총장실에 통보하기도 했다.

이에 대해 발전소 운영사인 루스히드로는 2009년 9월, 댐에 설치된 약 11,000개의 센서를 통해 지속적으로 상태를 감시하고 있으며 댐은 안전하다고 반박했다. 루스히드로는 댐의 변위가 계절적으로 발생하며 최근 감소 추세이고, 2006년 기록된 최대 변위(141.5mm) 역시 허용치(145.5mm) 미만이라고 주장했다. 또한 댐이 실제 작용하는 힘보다 2.4배 더 강한 힘을 견딜 수 있도록 설계되었다고 덧붙였다. 그러나 이러한 운영사의 해명에도 불구하고, 특히 2009년 사고 이후 댐의 실제 방류 능력 감소와 맞물려 안전성에 대한 우려는 계속해서 제기되었다.

5.1. 2010년 봄 홍수와 댐 안전성 논란 (진보적 관점)

1998년 러시아 비상사태부는 발전소 건설의 위험성을 지적하며, 댐 벽이 매년 증가하는 봄 홍수의 압력을 견디기 어려울 수 있다고 경고했다. 댐 기초 약화로 인해 3천만 톤의 수압이 설계 당시 의도했던 해안 암석 40%와 댐 자체 무게 60%로 분산되지 않고, 대부분 해안 암석 쪽으로 쏠리고 있다는 우려가 제기되었다.

댐 콘크리트를 통한 누수 증가 문제도 지속적으로 지적되었다. 1993년 프랑스 회사 "Soletanche Bachy"가 댐 구조물에 수지를 주입하여 누수를 줄이는 등 개선이 있었고, 이후 러시아 회사들이 보강 작업을 반복했다. 1996년에는 저수지 쪽 콘크리트 일부(344~388미터 높이)가 수리되었고, 댐 하부와 측면 지지 토양에도 누수 방지 작업이 이루어졌다.

2004년에는 BBC 모니터링이 러시아 TV 보도를 인용하여, 댐 운영자들이 봄 홍수 압력을 완화하기 위해 추가적인 취수벽을 건설해야 했다고 전했다. 2009년 9월 8일, 러시아 연방 회계감사원은 2007년 감사 결과 발전소 기술 장비의 85%가 교체되어야 한다는 사실을 발견했으며, 이를 정부와 검찰총장실에 통보했다고 밝혔다.

이에 대해 2009년 9월 11일, 발전소 운영사인 루스히드로는 댐에 약 11,000개의 센서가 설치되어 지속적으로 상태를 감시하고 있으며 위험하지 않다고 발표했다. 루스히드로는 댐의 변위가 계절에 따라 변동하며 최근 몇 년간 움직임이 감소했다고 주장했다. 2006년 기록된 최대 변위(141.5mm)는 허용치(145.5mm) 미만이었고, 앵커 다리와 기계실 사이의 변위도 2.3mm를 넘지 않아 안전하다는 입장이었다. 또한 댐이 실제 작용하는 힘보다 2.4배 강한 힘을 견딜 수 있도록 설계되었다고 덧붙였다. 방수로의 최대 방류량은 13,600 m³/s로 설계되었으나, 실제 최대 방류 가능량은 하류 마을 침수 위험 때문에 7,000~7,500 m³/s 수준이라고 밝혔다.

그러나 이러한 루스히드로의 평가는 지나치게 낙관적이라는 비판에 직면했다. 특히 2010년 봄, 많은 적설량과 늦은 해빙으로 인해 예년의 두 배에 달하는 춘계 홍수 유입량이 발생했다 (6월 5일 최고 9,700 m³/s 기록, 이후 몇 주간 7,000 m³/s 이상 유지 예상). 설상가상으로 2009년 8월 사고로 인해 10기의 터빈 중 단 2기만 가동 가능하여, 터빈을 통한 방류량은 690 m³/s에 불과했다.

결국 대부분의 물은 이미 1985년과 1988년 홍수로 심각한 손상을 입었던 부실 설계된 방수로를 통해 배수될 수밖에 없었다. 6월 8일 당시 방수로 방류량은 약 5,000 m³/s였다. 방류량을 7,000~7,500 m³/s까지 늘리는 것은 기술적으로 가능했지만, 이는 과거 구조물 안전에 위협이 된다고 간주되었던 수준이며, 댐의 약화된 기초를 더욱 침식시킬 위험이 있었다. 방수로 가동 시 낙하하는 물이 감세지의 콘크리트 라이닝을 파괴하고 댐의 암반 지지대를 노출시켜 침식시킬 수 있으며, 폭포수처럼 쏟아지는 물이 일으키는 강한 진동 역시 철근 보강이 없는 콘크리트 댐에 치명적일 수 있다는 우려가 제기되었다. 당시 임시 우회 방수로는 한 구역만 완공되어 2,000 m³/s만 추가 방류가 가능했기에, 주 방수로는 수리가 이루어지기 전까지 위험을 감수하고 계속 운영되어야 하는 상황이었다.

이러한 위험한 상황으로 인해 일부 지역 주민들은 댐 붕괴 시 발생할 파국적인 결과를 우려하여 저수지의 통제된 배수와 댐 해체를 요구하는 청원을 제기하기도 했다. 만약 댐이 붕괴될 경우, 최대 200 km/h 속도의 50~200m 높이 홍수파가 하류의 마인스카야 수력 발전소를 파괴하고, 30분 내에 사야노고르스크, 40분에서 수 시간 내에 아바칸, 미누신스크 등 총 20만 명 이상이 거주하는 지역을 침수시킬 것으로 예측되었다. 더 나아가 홍수파가 크라스노야르스카야 HPP에 도달하면 저수지 수위를 약 10m 상승시켜 댐을 범람시키고 발전소를 파괴할 가능성이 있으며, 만약 크라스노야르스카야 댐마저 붕괴된다면 크라스노야르스크 시가지가 완전히 침수되어 100만 명 이상의 사상자 또는 이재민이 발생할 수 있다는 최악의 시나리오까지 제기되었다.

6. 사고

발전소 운영 중 여러 사고가 있었으며, 가장 심각한 사고는 2009년 8월 17일에 발생했다. 이 사고는 발전소 역사상 가장 큰 인명 및 설비 피해를 남겼으며, 자세한 내용은 하위 문단(2009년 사고)에서 다룬다.

2009년 사고 당시 발전소의 엔진룸과 터빈룸이 침수되었고, 다수의 발전기가 파손되거나 교체가 필요한 상태가 되었다. 이 사고로 인해 75명의 사망자가 발생했으며, 발전소 가동이 전면 중단되었다. 사고의 여파로 인근 산업 시설의 가동이 중단되고 전력 공급에 차질이 생겼으며, 장기적으로 러시아의 알루미늄 생산량 감소가 우려되기도 했다. 또한, 상당량의 변압기 오일이 예니세이강으로 유출되는 환경 문제도 발생했다.

사고 이후 복구 작업이 진행되어 2010년 2월부터 가동이 일부 재개되었고, 2014년 11월에 전면적인 수리가 완료되었다. 복구에는 막대한 비용이 소요될 것으로 예상되었다. 발전소 운영사인 루스히드로(RusHydro)는 사고 원인 규명과 함께 시설 복구 및 개선 작업을 진행했다.

한편, 사고 복구 과정에서 댐 건설 하청업체의 자금 횡령 혐의가 드러나기도 했다.

--
--

6.1. 1979년, 1985년, 1988년 사고

1979년 5월 23일, 아직 댐이 완공되지 않은 상태에서 봄철 홍수가 기계실로 유입되어 첫 번째 터빈 유닛이 침수되었다. 같은 홍수로 인해 콘크리트 여수로 바닥판의 80%가 파괴되었고, 50mm 두께의 앵커 볼트가 찢어져 나가면서 기반암이 7m 깊이로 파였다. 이 여수로 파괴의 결과로 향후 작업 가능한 수위가 5m 감소했다. 침수되었던 터빈은 1979년 7월 4일에 재가동되었다.

6.2. 2009년 사야노-슈셴스카야 발전소 사고

2009년 8월 17일 오전 8시 13분, 이 수력 발전소에서 대규모 사고가 발생했다. 이 사고로 엔진룸과 터빈룸이 침수되고 발전 설비가 크게 파손되었으며, 총 75명이 사망하는 인명 피해가 발생했다. 사고의 여파로 발전소 가동이 전면 중단되었고, 최소 40톤의 변압기 오일이 유출되어 예니세이강 하류 80km 이상으로 확산되는 환경 오염 문제도 발생했다.

사고 이후 복구 작업이 진행되어, 발전소는 2010년 2월 24일부터 가동을 일부 재개했으며, 전면적인 수리는 2014년 11월에 완료되었다. 사고의 구체적인 원인과 경과, 사회적 영향 등에 대한 자세한 내용은 하위 문단에서 다룬다.

6.2.1. 사고 원인 및 경과 (공식 보고서 요약)

2009년 10월 3일, 사야노-슈셴스카야 발전소 사고에 대한 공식 보고서가 발표되었다. 보고서에 따르면, 사고는 주로 2번 터빈의 진동 때문에 발생했으며, 이 진동이 터빈 덮개를 포함한 터빈 마운팅의 피로 파손으로 이어졌다. 보고서는 사고 당시 터빈 덮개를 고정하는 데 필요한 최소 6개의 볼트 너트가 없었다고 밝혔다. 사고 후 발견된 볼트 49개를 조사한 결과, 41개에서 피로 균열이 발견되었으며, 특히 8개의 볼트에서는 피로 손상 면적이 전체 단면적의 90%를 초과한 상태였다.

사고 당일인 2009년 8월 17일 오전 8시 12분, 발전소의 전력 출력을 조절하던 2번 터빈은 자동 터빈 조절기에 의해 출력이 감소하면서 당시 수압 조건에서 위험한 전력 대역으로 진입했다. 얼마 지나지 않아 2번 터빈 덮개를 고정하던 볼트들이 파손되었다. 약 20기압의 수압을 받으며 회전하던 터빈은 덮개, 회전자(rotor), 상부 부품과 함께 케이싱(casing) 밖으로 튕겨 나가면서 기계실과 내부 장비, 건물을 파괴했다.

이로 인해 가압된 물이 즉시 기계실로 흘러 들어와 발전소 전체에 피해를 입혔다. 동시에 발전소 주 제어반에는 경보가 울렸고, 발전소의 전력 출력이 0으로 떨어지면서 지역 정전이 발생했다. 사고 발생 후 다른 터빈으로 물이 들어가는 것을 막기 위해 수문을 수동으로 닫는 데 25분이 소요되었다. 그동안 전력 분배 장비가 파괴된 상태였기 때문에 다른 터빈들은 부하 없이 계속 회전했으며, 이는 터빈의 안전 최대 회전 속도를 상당히 초과하는 위험한 상태였다.

6.2.2. 사고 후 경과 및 사회적 영향 (진보적 관점)

2009년 8월 17일 오전 8시 13분, 발전소에서 대규모 사고가 발생했다. 이 사고로 엔진룸과 터빈룸이 침수되었고, 711MVA 발전기 2기가 수중에서 폭발하는 심각한 피해를 입었다. 사고의 주요 원인으로는 노후화된 송수관의 파열이 지목되었다. 다른 모든 기계 역시 손상을 입었으며, 최종적으로 복구 가능한 수력 발전기는 4기에 불과했고 나머지 6기는 교체가 필요했다. 이 사고로 인해 임산부 1명을 포함하여 총 75명이 사망한 것으로 확인되었으며, 사고 발생 40일이 지난 시점에도 1명이 실종 상태였다.

사고는 발전소의 발전을 완전히 중단시켰다. 주거 지역의 정전 사태는 다른 발전소에서 전력을 긴급히 우회 공급하여 완화되었으나, 사야노고르스크와 하카시야 지역의 알루미늄 제련소는 대체 전원이 확보될 때까지 전력 공급이 완전히 끊기는 등 산업계에 큰 타격을 주었다. 러시아 전체적으로는 이 사고로 인해 장기적으로 최대 50만 톤의 알루미늄 생산량 손실이 발생할 수 있다는 우려가 제기되었으며, 손실된 발전 용량을 대체하기 위해 보구찬스카야 수력 발전소 건설을 서둘러야 한다는 주장이 나왔다.

또한, 사고 과정에서 최소 40톤의 변압기 오일이 유출되어 예니세이강 하류 80km 이상으로 퍼져나가는 심각한 유류 유출 사고를 일으켜 환경 오염 문제까지 야기했다.

발전소는 사고 발생 약 6개월 후인 2010년 2월 24일에 일부 가동을 재개했으며, 전면적인 수리는 2014년 11월에 완료되었다. 당시 러시아 에너지부 장관이었던 세르게이 슈마트코는 엔진룸 재건 비용만으로도 약 1.2가 소요될 것으로 추정했다. 발전소 운영사인 루스히드로(RusHydro)는 이 발전소가 회사 전체 발전 능력의 25%를 차지하는 핵심 시설이었기에, 사고 원인 규명과 함께 시설 갱신 및 증강 계획을 발표하며 복구에 나섰다.

한편, 사고 복구 과정에서 댐 건설 하청업체의 수석 회계사가 루스히드로가 댐 수리를 위해 배정한 자금 중 24을 횡령한 혐의로 기소되는 사건이 발생하기도 했다. 이는 대형 재난 상황 속에서도 관리 시스템의 허점과 도덕적 해이가 존재했음을 보여주는 사례이다.

--
--
