자기 렌즈
1. 개요
자기 렌즈는 입자 빔을 조작하기 위해 설계된 전자기석 배열로, 일반적으로 사중극 또는 육중극 렌즈 형태로 구성된다. 자기장은 입자가 렌즈를 통과하면서 나선형으로 움직이게 하여 입자를 집속시키는 역할을 한다. 자기 렌즈는 음극선관 텔레비전의 편향 요크와 같은 다양한 분야에서 활용되며, 전자 빔을 제어하여 이미지를 생성하는 데 기여한다.
| 유형 | 정전기 렌즈 및 자기 렌즈 |
|---|---|
| 용도 | 전자 현미경, 입자 가속기, 기타 장비에 사용 |
| 작동 방식 | 자기장을 사용하여 전자 빔을 조작 |
| 특징 | 높은 분해능, 에너지 분산, 다양한 자기장 구성 |
| 영구 자석 렌즈 | 고정된 자기장을 사용 |
|---|---|
| 전자석 렌즈 | 전류를 사용하여 자기장을 생성하고 제어 |
| 초전도 렌즈 | 매우 강한 자기장을 생성하기 위해 초전도 재료를 사용 |
| 전자 현미경 | 자기 렌즈는 샘플의 고해상도 이미지를 형성하는 데 사용 |
|---|---|
| 질량 분석기 | 자기 렌즈는 질량 대 전하 비율에 따라 이온을 집중시키고 분리하는 데 사용 |
| 입자 가속기 | 자기 렌즈는 입자 빔을 집중시키고 조종하여 충돌 확률을 높이는 데 사용 |
| 빔 전송 시스템 | 자기 렌즈는 다양한 응용 분야에서 입자 빔을 전송하고 집중시키는 데 사용 |
| 자기장 강도 및 모양 | 원하는 초점 특성을 달성하도록 신중하게 설계 |
|---|---|
| 렌즈 수차 | 이미지 품질에 영향을 미칠 수 있으며 수정 기술을 사용하여 최소화 |
| 에너지 분산 | 렌즈를 통과하는 입자의 에너지 변화를 고려 |
| 기계적 정렬 및 안정성 | 최적의 성능을 보장하는 데 중요 |
-
음극선관 -
브라운관
브라운관은 20세기 텔레비전과 컴퓨터 모니터의 핵심 기술이었으나 LCD 기술 발전으로 시장에서 밀려났고, 전자총에서 발사된 전자빔이 형광체 화면에 충돌하여 영상을 표시하는 음극선관으로, 유해 물질 함유 및 안전 문제, 건강 문제, 재활용 문제 등의 과제를 안고 있다. -
음극선관 -
트리니트론
-
자석 -
네오디뮴 자석
네오디뮴 자석은 Nd₂Fe₁₄B 화합물 기반의 가장 강력한 영구 자석으로, 저렴하고 가공이 용이하지만 열과 부식에 약하며, 다양한 분야에서 활용되지만 희토류 의존도 및 안전성 문제가 남아있다. -
자석 -
전자석
전자석은 전류가 흐를 때 자기장을 생성하는 장치로, 1824년 윌리엄 스터전이 최초로 제작했으며, 전동기, 발전기 등 다양한 전기 기기에 사용된다.
2. 설계
자기 렌즈는 일반적으로 사중극 렌즈(사중극 자석) 또는 육중극 이상의 형태로 배열된 여러 개의 전자기석으로 구성되며, 전자기 코일은 정사각형 또는 다른 정다각형의 꼭지점에 배치된다. 이러한 구성을 통해 입자 빔을 조작할 수 있는 맞춤형 자기장을 형성할 수 있다.
지나가는 입자는 (코어에 평행) 및 (렌즈의 반경에 평행)의 두 가지 벡터 힘을 받는다. 은 입자가 렌즈를 통과하여 나선형으로 움직이게 하며, 이 나선형 운동은 전자를 에 노출시키고, 이는 다시 전자를 집속시킨다. 자기장은 불균일하므로, 중심에 가까운 입자는 축에서 멀리 떨어진 렌즈를 통과하는 입자보다 덜 강하게 편향된다.
2.1. 자기장과 입자의 상호작용
자기 렌즈를 통과하는 입자는 두 가지 벡터 힘을 받는다. 코어에 평행한 힘()과 렌즈 반경에 평행한 힘()이다. 은 입자가 렌즈를 통과하며 나선형으로 움직이게 한다. 이 나선형 운동은 전자를 에 노출시켜 전자를 집속시킨다. 자기장은 불균일하여 중심에서 멀어질수록 입자는 더 강하게 편향된다.
3. 활용
3.1. 음극선관 (CRT) 텔레비전

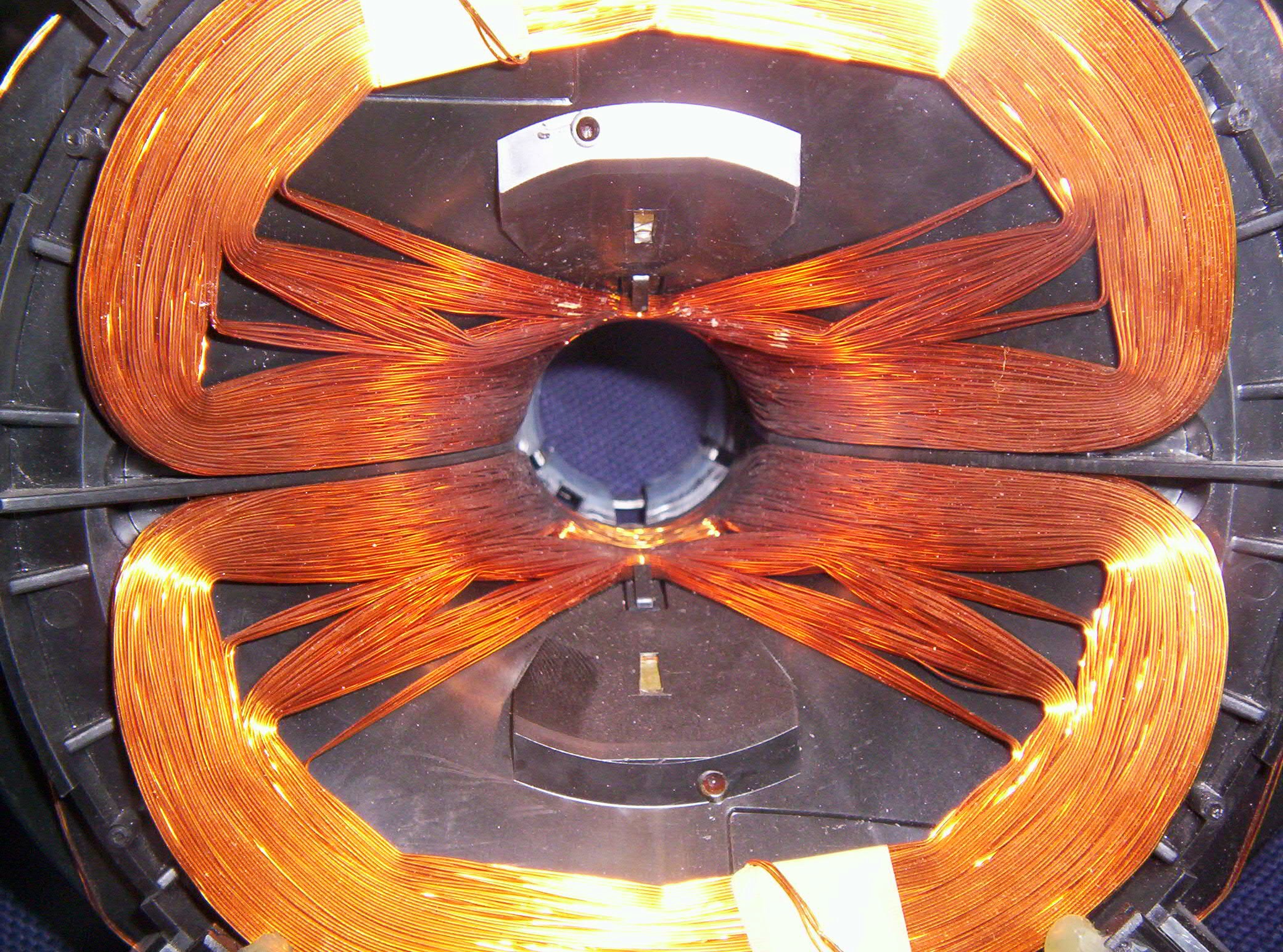

음극선관을 사용하는 텔레비전은 전자 빔이 수직 및 수평으로 자기 편향에 의해 이미지를 래스터 스캔할 수 있도록 편향 요크 형태의 자기 렌즈를 사용한다. 과거 한국에서 널리 사용되었던 CRT 텔레비전은 이러한 자기 렌즈의 대표적인 활용 사례 중 하나였다.
