목차

1. 개요

트리니트론은 소니가 개발한 브라운관 기술로, 1968년에 처음 출시되었다. 이 기술은 1개의 전자총과 어퍼처 그릴을 사용하여 더욱 밝고 선명한 화질을 구현하여 세계적으로 호평을 받았다. 트리니트론은 소니의 대표 상품 중 하나로, 20세기 소니의 TV 시장 선두를 이끌었다. 하지만 PDP, LCD TV에 밀려 2008년 생산이 중단되었다. 트리니트론은 단일 전자총과 수직으로 정렬된 어퍼처 그릴을 사용하는 것이 특징이며, 파생 제품으로 블랙 트리니트론, FD 트리니트론 등이 있다.

더 읽어볼만한 페이지

  • 음극선관 - 브라운관
    브라운관은 20세기 텔레비전과 컴퓨터 모니터의 핵심 기술이었으나 LCD 기술 발전으로 시장에서 밀려났고, 전자총에서 발사된 전자빔이 형광체 화면에 충돌하여 영상을 표시하는 음극선관으로, 유해 물질 함유 및 안전 문제, 건강 문제, 재활용 문제 등의 과제를 안고 있다.
  • 음극선관 - 섀도우 마스크
    섀도 마스크는 컬러 CRT 디스플레이에서 전자빔이 정확한 색상의 형광체에 도달하도록 하는 핵심 부품으로, 선명하고 정확한 컬러 이미지를 구현하는 데 기여하며 초기 컬러 텔레비전 기술과 현대 디스플레이 기술 발전에 중요한 역할을 했다.
  • 진공관 디스플레이 - 브라운관
    브라운관은 20세기 텔레비전과 컴퓨터 모니터의 핵심 기술이었으나 LCD 기술 발전으로 시장에서 밀려났고, 전자총에서 발사된 전자빔이 형광체 화면에 충돌하여 영상을 표시하는 음극선관으로, 유해 물질 함유 및 안전 문제, 건강 문제, 재활용 문제 등의 과제를 안고 있다.
  • 진공관 디스플레이 - 매직아이
    매직아이는 앨런 B. 듀몽이 발명한 진공관으로, 신호 강도에 따라 변화하는 시각적 표시를 통해 라디오 튜닝을 돕는 장치였으나 트랜지스터 라디오 등장 후 쇠퇴, 현대에는 반도체 회로 대체품이 개발되고 있다.
  • 소니 제품 - 워크맨
    워크맨은 1979년 소니가 출시한 휴대용 스테레오 카세트 플레이어이며, 청소년 시장을 겨냥한 마케팅으로 헤드폰 문화를 만들었고, 카세트 테이프, CD 등 다양한 미디어를 지원하며 진화하다가 MP3 플레이어 등장으로 쇠퇴하여 현재는 디지털 오디오 플레이어 브랜드로 이어지고 있다.
  • 소니 제품 - 베타맥스
    소니가 1975년에 출시한 베타맥스는 VHS와의 경쟁에서 패배했지만 우수한 화질과 작은 크기 등 기술적 장점을 가진 아날로그 비디오테이프 포맷이다.
트리니트론
기본 정보
트리니트론 로고
분야텔레비전
보유자소니
시작1968년
종료2008년
웹사이트소니 공식 사이트
개요
명칭소니 트리니트론
로마자 표기Soni Teuriniteuron
설명소니에서 1968년부터 2008년까지 제조한 CRT 텔레비전 및 모니터 시리즈이다.
역사
생산 시작1968년
생산 종료2008년
소니의 설명여러분은 할 수 있습니다!
트리니트론 기술은 소니의 혁신적인 기술력을 상징했다.
트리니트론 생산 종료 기사소니, 트리니트론 생산 종료 - ITmedia News

2. 역사

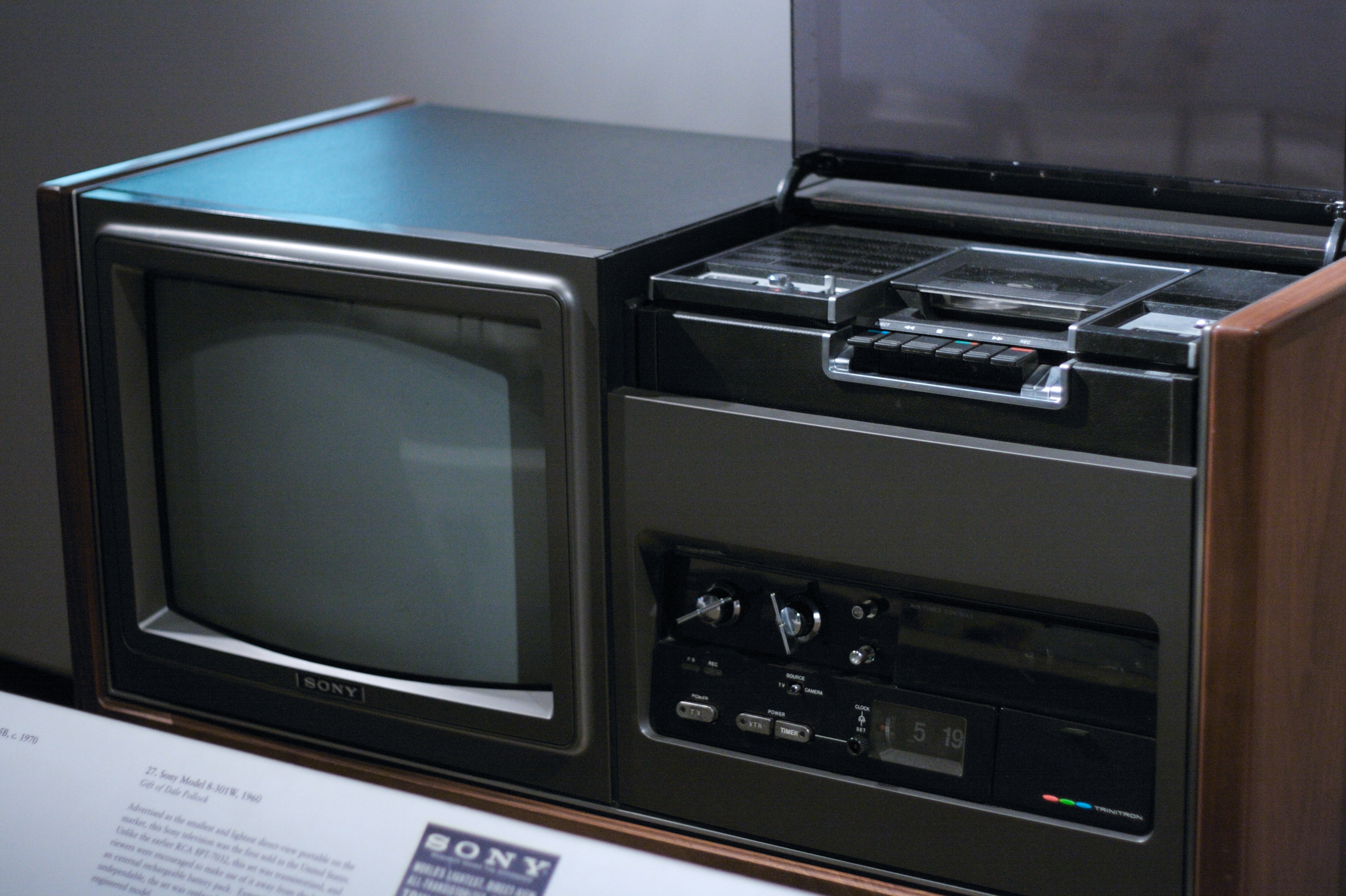

1975년 발매한 LV-1901D


1968년 소니는 RCA에서 개발한 그림자 마스크방식이 아닌 독자적인 트리니트론을 개발하였다.[32] 트리니트론은 1개의 전자총에서 3개의 전자빔을 사용하며, 고해상도에서 화면이 어두워지는 그림자 마스크 방식에 비해 더 밝고 선명한 화질을 구현했다. 이러한 장점으로 인해 트리니트론은 고화질 디스플레이로 세계적인 호평을 받았고, 소니는 워크맨, 핸디캠과 함께 20세기 소니를 대표하는 상품으로 트리니트론을 앞세워 세계 TV 시장의 선두를 차지하게 되었다.

소니 트리니트론 로고(1992년부터 2000년대까지 사용)


최초의 트리니트론 컬러 TV는 1968년에 출시된 "KV-1310"이다. 1988년에는 당시 세계 최대 크기였던 45인치 모델 "KX-45ED1"을 출시했다. 이 모델은 무게 200kg, 소비자 가격 243만 엔(튜너 내장형 KX-45ED1T는 252만 엔)이었다.

파나소닉(松下電器産業)의 파나컬러(パナカラー), 히타치(日立製作所)의 키도컬러, 도시바(東芝)의 유니컬러보다 후발주자였음에도 불구하고, 고화질과 "원건 스리빔"을 반복하는 CM송을 통한 광고가 성공하여 트리니트론은 단숨에 소니를 대표하는 상품이 되었다. 트리니트론이 TV 업계 발전에 기여한 공로를 인정받아 1973년에는 미국 에미상 기술 부문을 수상했다.

(ソニー クロマトロン) 소니는 처음에 미국 전시회를 시찰한 기술자들의 제안을 받아들여 아퍼처 그릴 방식의 크로마트론 기술을 도입했지만, 생산성이 낮아 개발은 난항을 겪었다.[32] 그 때문에 사내에서는 "고생 마트론(苦労マトロン)"이라고 비꼬이기도 했다. 이 크로마트론을 철저히 개량한 결과 탄생한 것이 트리니트론이었다.[32]

1985년에 개최된 쓰쿠바 과학만博에서는 그 핵심 전시물 중 하나로 "소니 점보트론(SONYジャンボトロン)"이라는 거대한 TV 파빌리온이 전시되었다. 그 명칭은 "트리니트론의 점보판"이라는 의미를 담고 있었지만, 표시 기술은 트리니트론과는 다르다.

파생 제품으로 “블랙 트리니트론”, “하이 블랙 트리니트론”, “슈퍼 트리니트론”, "FD 트리니트론"(평면 디스플레이), “HR 트리니트론” 등이 있다. 1990년대 후반부터 하이비전 대응의 16:9 화면비 제품이 출시되었으며 1998년부터 HDTV 대응 DRC 반도체를 탑재한 FD 트리니트론은 WEGA라는 새로운 브랜드로 발매되었다.

음극선관 방식의 텔레비전은 20세기까지 시장의 주류였으나, 21세기 이후 PDP나 LCD 텔레비전에 밀려났다. 소니는 트리니트론 방식의 브라운관 텔레비전을 고집한 결과 삼성전자에게 세계 TV 시장의 주도권을 상실하게 되었다.[33]

소니는 2004년 일본에서 트리니트론 생산을 중단했다. 2005년 소니는 새로운 액정 텔레비전 브랜드인 BRAVIA를 공개하며 트리니트론 방식의 텔레비전의 생산을 줄였다. 2006년에는 미국과 캐나다에서 트리니트론 판매를 중단했지만, 싱가포르 공장에서 생산된 브라운관을 사용하여 중국, 인도 및 남미 지역에서는 판매를 계속했다. 싱가포르 공장의 생산은 2008년 3월에 종료되었다.[23]

2억 8천만 개의 트리니트론 브라운관이 제조되었으며, 최고점에는 연간 2천만 개가 생산되었다.[26] 브라운관 TV의 수요 감소로 인해 일본 시장용 트리니트론 컬러 TV는 2007년 4월에 생산이 종료되었다. 마지막까지 생산된 것은 KV-25DA65(디지털 튜너 미탑재, 종횡비 4:3)이다. 중남미 시장을 위한 싱가포르 공장에서의 생산도 2008년 3월에 종료되면서, 트리니트론은 41년의 역사에 막을 내렸다.[28] "트리니트론" 상표권은 현재도 소니가 보유하고 있다. 소니 TV 사업부는 2003년 이후로 계속 적자를 내고 있으며 2014년 소니에서 분사되어 소니 비주얼 프로덕트로 출범하였다.

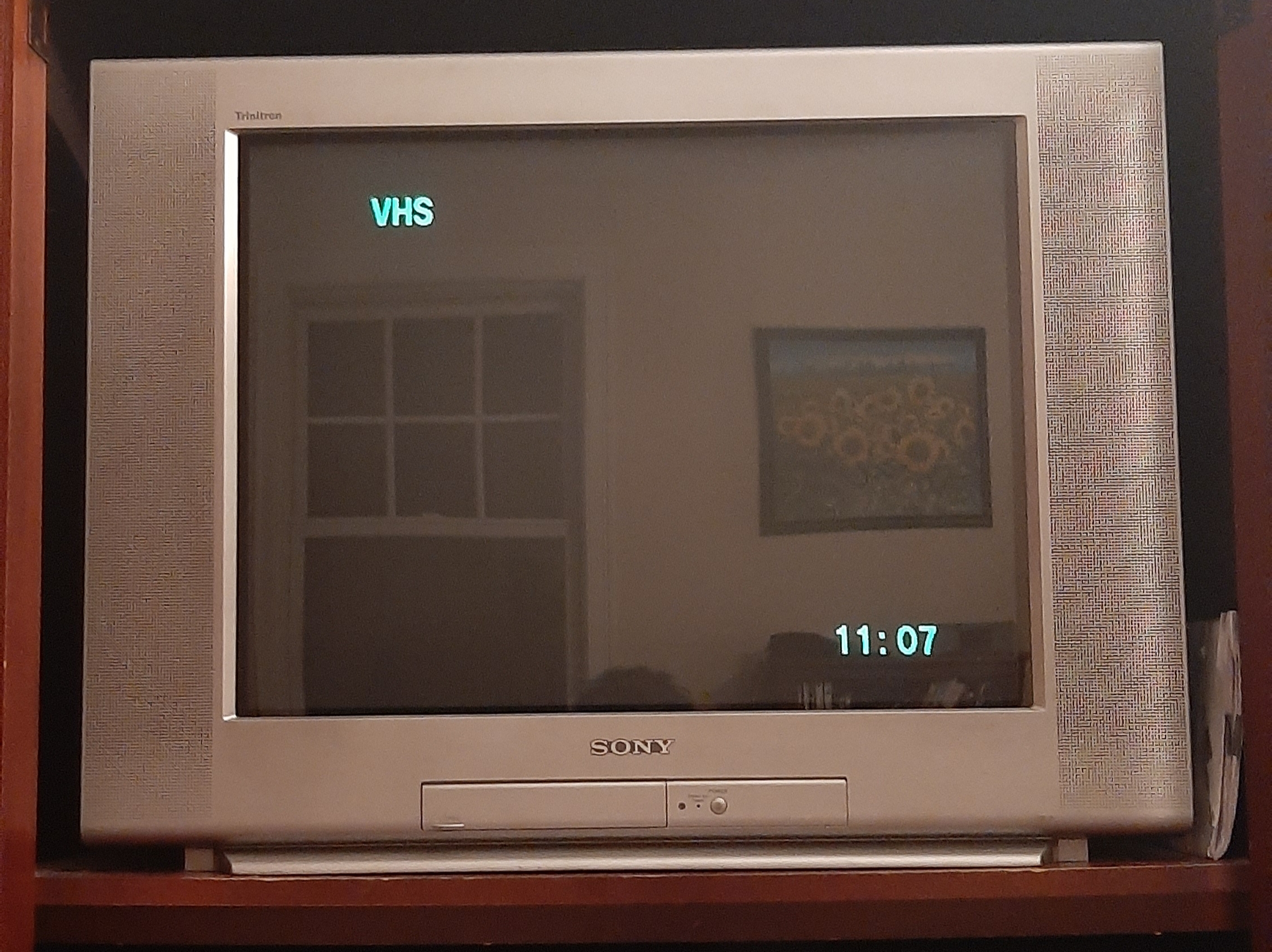

더 각진 모양의 FD 트리니트론 모델의 예시인 소니 트리니트론 KV-27FS100

2. 1. 컬러 텔레비전의 등장과 초기 개발

컬러 텔레비전은 존 로지 베어드(John Logie Baird)의 시스템을 시작으로 1920년대부터 시연되었지만, 실제로 완성된 것은 1940년대 후반 CBS와 RCA에 의해서였다.[2] 당시에는 빨강, 초록, 파랑 신호(RGB)를 순차적으로 사용하는 여러 시스템이 제안되었다. 대부분의 시스템은 색상 필터(또는 "젤")를 기존의 흑백 텔레비전 브라운관 앞에서 회전시켜 전체 프레임을 순차적으로 방송했다. 이러한 시스템들은 서로 다른 색상에 대해 별도의 신호를 방송했기 때문에 기존의 흑백 TV와 호환되지 않았다. 또 다른 문제는 기계식 필터가 매우 높은 재생률을 사용하지 않는 한 깜빡임을 발생시킨다는 것이었다. 이러한 문제에도 불구하고 미국 연방통신위원회(FCC)는 1950년 CBS의 순차 프레임 144프레임/초 표준을 컬러 방송으로 선택했다.[2]

RCA는 전혀 다른 방식으로, 명도-색도 시스템을 사용했다. 이 시스템은 RGB 신호를 직접 인코딩하거나 전송하지 않았다. 대신 이러한 색상을 하나의 전체 밝기 값인 "휘도"로 결합했다. 휘도는 기존 방송의 흑백 신호와 거의 일치하여 기존 텔레비전에서 표시할 수 있었다. 이것은 다른 그룹에서 제안한 기계식 시스템에 비해 큰 장점이었다. 그런 다음 색상 정보를 별도로 인코딩하여 신호에 고주파 변조로 접어 합성 비디오 신호를 생성했다. 흑백 텔레비전에서는 이 추가 정보가 이미지 강도의 약간의 무작위화로 보이지만, 기존 세트의 제한된 해상도로 인해 실제로는 보이지 않았다. 컬러 세트에서는 신호를 추출하여 RGB로 다시 디코딩하고 표시했다.

RCA의 시스템은 엄청난 이점을 가지고 있었지만, 디스플레이 튜브를 생산하기 어려워 성공적으로 개발되지 못했다. 흑백 TV는 연속 신호를 사용했고, 튜브는 균일하게 인광체를 코팅할 수 있었다. 호환 색상 인코딩 방식은 1938년 조르주 발렌시(Georges Valensi)가 처음 개발했는데, 색상이 선을 따라 지속적으로 변화했고, 이는 어떤 종류의 기계식 필터가 따라가기에 너무 빨랐다. 대신 인광체를 별개의 색상 점 패턴으로 분해해야 했다. 이러한 작은 점 각각에 적절한 신호를 초점을 맞추는 것은 당시의 전자총의 성능을 넘어섰고, RCA의 초기 실험은 3개의 튜브 프로젝터 또는 "트리니스코프"로 알려진 미러 기반 시스템을 사용했다.[3]

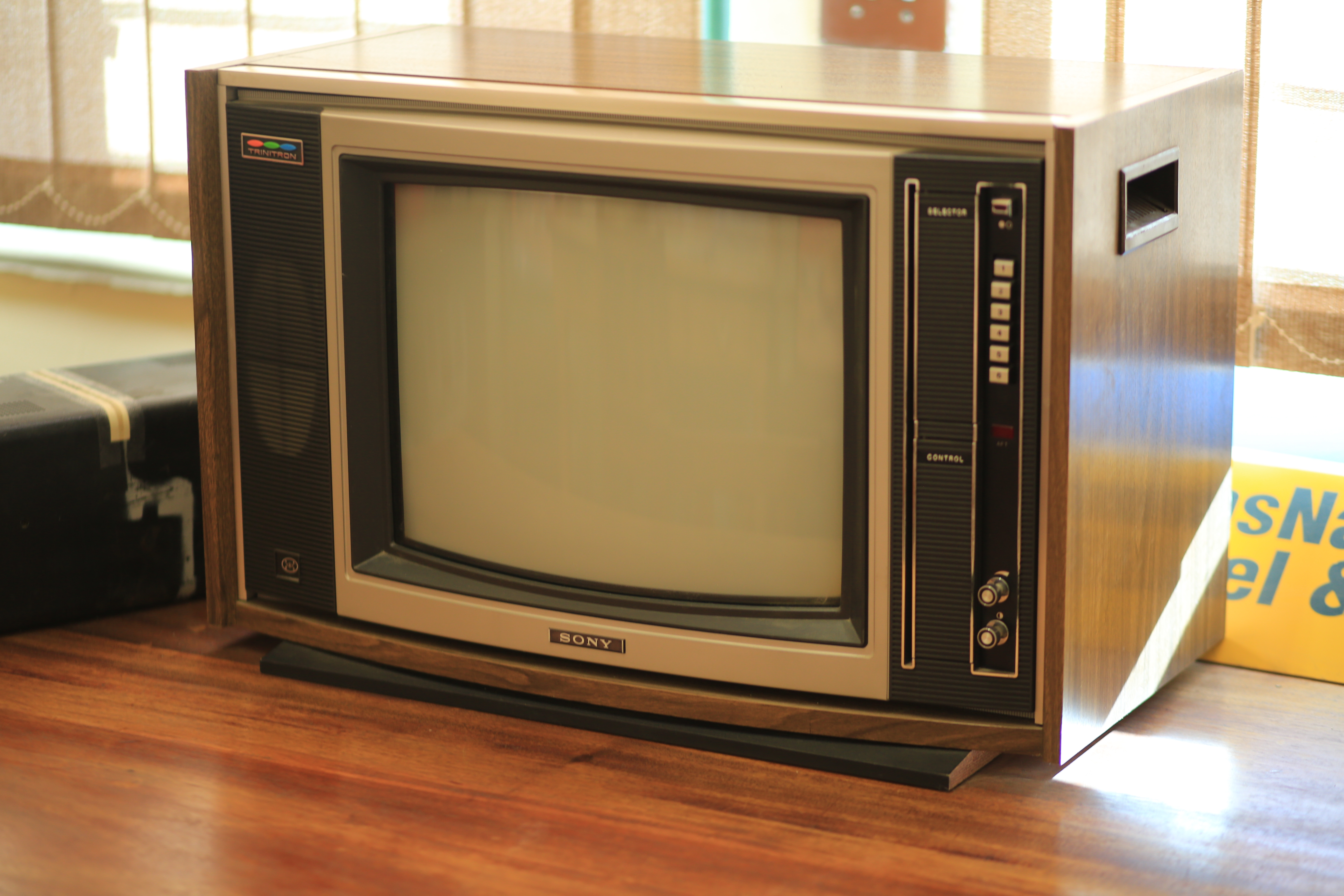

1970년대 책상 위 크기의 트리니트론

2. 2. 섀도 마스크 방식의 한계와 크로마트론 개발 시도

RCA는 섀도우 마스크를 도입하여 컬러 이미지 표시 문제를 해결했다.[4] 섀도우 마스크는 포토 에칭된 작은 구멍이 있는 얇은 강판으로, 브라운관 전면 뒤에 위치하며, 삼각형으로 배열된 세 개의 전자총은 모두 구멍을 향하게 설계되었다. 이 방식을 통해 전자는 정확하게 화면의 단일 색상 형광체를 타격할 수 있었다.[4]

하지만, 섀도우 마스크는 대부분의 에너지를 걸러내어 이미지가 어두워지는 단점이 있었다. 이를 해결하기 위해 훨씬 더 강력한 전자빔 출력이 필요했고, 세 전자총 사이의 빔 각도에 크게 의존하여 사용자가 지속적으로 조정해야 했다.[4] 그럼에도 불구하고 RCA 시스템은 기술적 우월성으로 1953년 새로운 NTSC 표준으로 채택되었고, 1954년 1월 1일 NBC가 장미 퍼레이드를 방송하며 최초의 방송을 했다.[4]

초기 컬러 TV는 어두운 이미지, 조정 문제, 높은 비용으로 인해 소비자 수용이 더뎠고, 1960년 미국에서는 판매된 50대의 TV 중 1대만이 컬러 TV였다.[5]

소니는 1960년 흑백 TV TV8-301을 출시하며 텔레비전 시장에 진출했지만,[6] 일본의 컬러 TV 시장 상황은 미국보다 더욱 심각했다.[5] 이부카 마사루는 RCA의 섀도우 마스크 디자인을 미흡하다고 생각하여 독자적인 솔루션 개발을 고집했다.[7]

1961년, 소니 대표단은 뉴욕시의 IEEE 무역 박람회에서 Autometric의 크로마트론 튜브 기반 컬러 텔레비전을 발견했다. 크로마트론은 단일 전자총과 수직 그릴의 전기적으로 충전된 가는 와이어를 사용하여 RCA 디자인보다 훨씬 밝은 이미지를 제공했고, 수렴 문제가 없었다.[8]

소니 크로마트론


모리타 아키오는 파라마운트 픽처스와 계약을 맺고 크로마트론 프로젝트를 인수했다.[8] 1963년 초, 미야오카 센리는 기술 이전을 위해 파견되었으나, 미국팀은 크로마트론 시스템의 심각한 결함을 지적했다.[8] 1964년 9월까지 일본에서 17인치 프로토타입이 제작되었지만, 대량 생산 테스트에서 심각한 문제가 발생하여 소니 엔지니어들은 안정적인 크로마트론 버전을 만들 수 없었다.[8]

1964년 말, 크로마트론은 경쟁력 있는 가격에 출시되었지만, 제조 비용이 높아 회사는 손해를 보았다.[9] 이부카 마사루는 생산 문제가 해결될 것이라는 기대를 가지고 새로운 공장을 설립했지만, 상황은 나아지지 않았고 파나소닉과 도시바는 RCA 라이선스 기반 제품을 출시하는 과정에 있었다. 1966년까지 크로마트론은 회사 재정에 큰 타격을 주었다.[9]

2. 3. 트리니트론의 탄생



1968년 소니는 RCA에서 개발한 그림자 마스크방식이 아닌 독자적인 트리니트론을 개발하였다.[32] 트리니트론은 1개의 전자총에서 3개의 전자빔을 사용하며, 고해상도에서 화면이 어두워지는 그림자 마스크 방식에 비해 더 밝고 선명한 화질을 구현했다. 이러한 장점으로 인해 트리니트론은 고화질 디스플레이로 세계적인 호평을 받았고, 소니는 워크맨, 핸디캠과 함께 20세기 소니를 대표하는 상품으로 트리니트론을 앞세워 세계 TV 시장의 선두를 차지하게 되었다.

1966년 가을, 이부카 마사루는 크로마트론의 대체품을 찾기 위한 연구를 직접 이끌겠다고 발표했다. 요시다 스스무는 미국으로 파견되어 여러 기술을 조사했는데, 특히 RCA의 새로운 희토류 형광체를 사용한 기술과 제너럴 일렉트릭의 "포타-컬러" 디자인에 깊은 인상을 받았다.[10] 하지만 이는 소니가 미국의 기술에 뒤처지고 있다는 것을 의미했기에, 경쟁력을 유지하기 위해서는 그림자 마스크 시스템의 라이선스를 받아야 할지도 모른다는 우려를 낳았다.[10]

이부카 마사루는 이에 굴하지 않고 30명의 엔지니어들에게 자체적인 디자인 개발을 지시했다. 미야오카 센리는 제너럴 일렉트릭의 인라인 건 배열을 세 개의 음극을 가진 단일 건으로 대체하는 실험에 성공했고,[10] 1967년 2월에는 초점 문제가 해결되면서, 단일 건의 초점은 코일 대신 영구 자석으로 이루어져 제조 후 수동 조정이 필요 없게 되었다.

오고시 아키오는 어퍼처 그릴을 도입하여 그림자 마스크를 완전히 제거하고 수직 슬롯을 통해 전체 화면을 밝히는 방식을 제안했다.[11] 이 방식은 제작은 쉬웠지만, 가는 와이어가 기계적으로 약해 브라운관이 부딪히면 화면 색상이 바뀌는 문제가 있었다. 이는 가는 텅스텐 와이어를 수평으로 통과시켜 해결했다.[11]

3합1 전자총과 어퍼처 그릴의 조합은 독특하고 특허를 받기 쉬운 제품을 탄생시켰다. 트리니트론과 크로마트론은 기술적으로 공통점이 없지만, 단일 전자총을 사용한다는 점 때문에 두 제품이 매우 유사하거나 동일하다는 잘못된 주장이 제기되기도 했다.[12][13]

1968년 4월, 이부카 마사루는 최초의 12인치 트리니트론(KV-1210)을 공식 출시했다. 이 제품은 밝기, 색 재현력, 조작 간편성에서 뛰어난 화질을 자랑했으며, 반도체로 구성되어 소형화 및 저발열을 실현했다.[14] 이부카 마사루는 10월까지 10,000대를 출시하겠다고 발표했고, 요시다 스스무는 생산 목표를 성공적으로 달성했다.[15] KV-1210은 10월에 일본에서 소량 출시되었고, 이듬해 미국에서는 KV-1210U로 출시되었다.

초기 영국 시장용 컬러 TV에는 텔레푼켄이 발명하고 라이선스를 제공한 것과 다른 PAL 디코더가 장착되었다.[16][17]

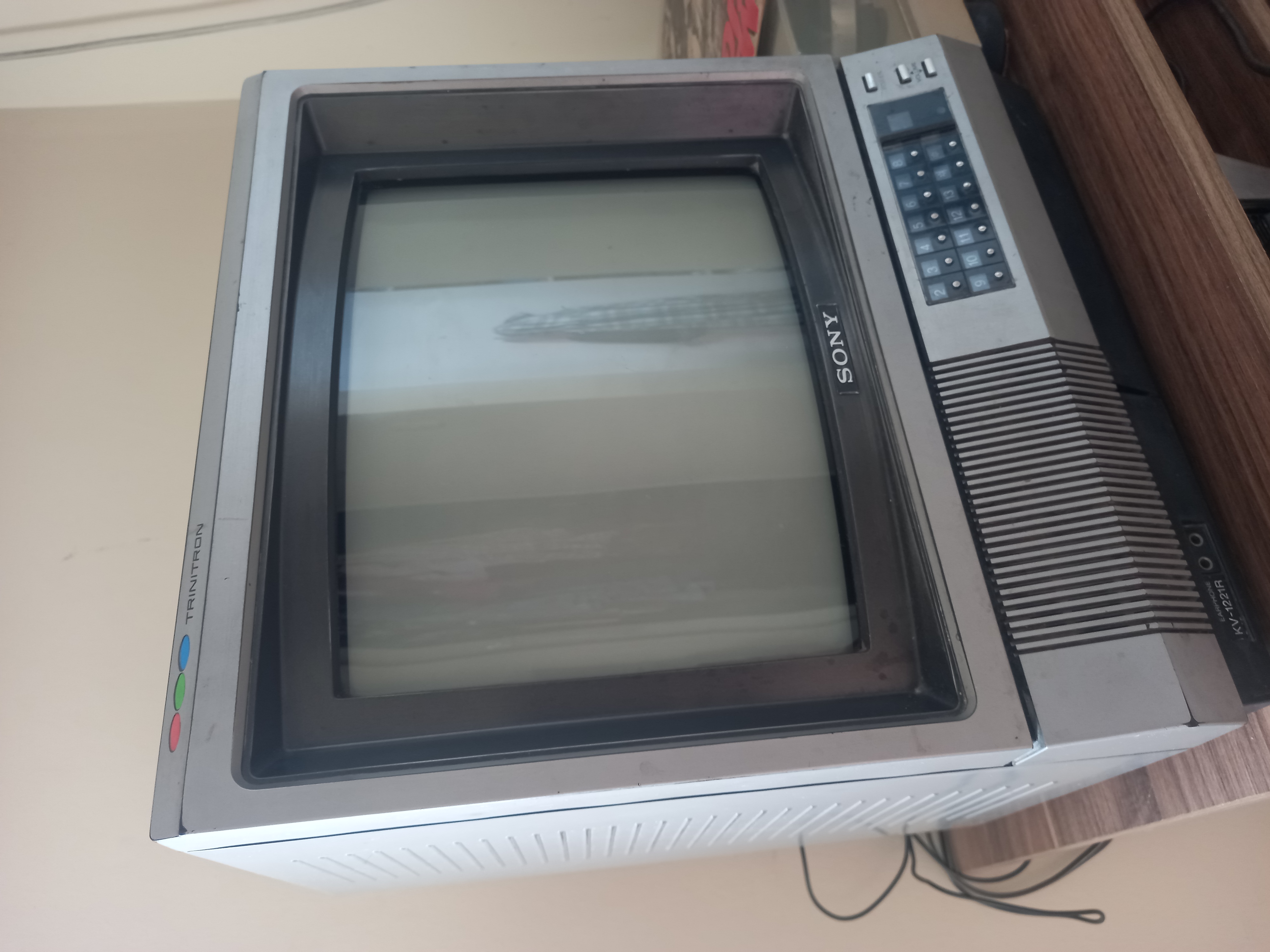

소니 트리니트론 KV-1221R 텔레비전


최초의 트리니트론 컬러 TV는 1968년에 출시된 "KV-1310"이다. 트리니트론은 TV 업계 발전에 기여한 공로를 인정받아 1973년에는 미국 에미상 기술 부문을 수상했다.

2. 4. 트리니트론의 발전과 전성기

1968년 소니는 독자적으로 개발한 트리니트론 방식을 적용한 컬러 텔레비전을 출시했다. 트리니트론은 기존의 RCA가 개발한 그림자 마스크 방식의 3개의 전자총과 달리, 1개의 전자총에서 3개의 구멍이 있는 제어 그리드를 통해 빨강, 초록, 파랑의 세 전자빔을 형성하여 하나의 전자 렌즈와 전자 프리즘으로 전자빔을 집속시키는 방식이었다.[14] 고해상도를 구현할수록 화면이 어두워지는 그림자 마스크 방식에 비해 훨씬 더 높은 화질 구현이 가능했던 트리니트론은 고화질 영상에 대응하는 최적의 디스플레이로 세계시장에서 호평을 받았고, 이후 소니는 세계 TV 시장의 선두를 차지하게 되었다.[14] 트리니트론은 워크맨, 핸디캠과 함께 20세기 소니를 상징하는 대표적 상품 중 하나였다.

최초의 트리니트론 컬러 TV는 1968년에 출시된 "KV-1310"이다. 소니는 처음에 미국 전시회를 시찰한 기술자들의 제안을 받아들여 아퍼처 그릴 방식의 크로마트론 기술을 도입했지만, 생산성이 낮아 개발에 난항을 겪었다.[32] 이 크로마트론을 철저히 개량한 결과 탄생한 것이 트리니트론이었다.[32] 이부카 마사루 소니 사장은 1968년 4월, 12인치 트리니트론(KV-1210)을 공식적으로 출시하며, 밝기, 색 재현력, 조작 간편성 면에서 당시 시판되던 어떤 상용 제품보다 뛰어난 화질을 자랑한다고 발표했다.[14] 조리개 그릴의 수직 와이어 때문에 브라운관은 거의 수직으로 평평해야 했고, 이 때문에 독특한 원통형 모양을 갖게 되었다.[14] 브라운관을 제외하고는 모두 반도체로 구성되어 GE의 Porta-color와 같은 디자인보다 훨씬 소형이고 발열이 적었다. (고전압) 회로에 3AT2 진공관이 장착되었지만, 70년대 초에 반도체로 재설계되었다.

이부카는 기자회견을 마치면서 10,000대를 10월까지 출시할 것이라고 주장했는데, 이는 엔지니어링팀의 예상을 훨씬 뛰어넘는 수치였다. 요시다에게 제품 생산을 맡기도록 설득했고, 요시다는 불가능한 과제를 맡게 된 것에 격분했지만, 결국 임무를 수락하고 생산 목표를 성공적으로 달성했다.[15] 약속대로 KV-1210은 10월에 일본에서 소량 출시되었고, 이듬해 미국에서는 KV-1210U로 출시되었다.

초기 영국 시장용 컬러 TV에는 독일의 텔레푼켄이 발명하고 라이선스를 제공한 것과 다른 PAL 디코더가 장착되었다. 텔레푼켄은 PAL 컬러 시스템을 발명한 회사이다. 영국에서 판매된 소니 컬러 트리니트론 제품에는 NTSC 디코더를 PAL에 맞게 변환한 디코더가 사용되었다. 이 디코더는 64마이크로초 지연선을 사용하여 홀수 라인을 저장했지만, 현재 라인과 이전 라인의 위상을 평균화하는 대신 같은 라인을 두 번 반복했다.[16][17] 그러면 일반적으로 PAL 방식에서는 필요 없는 TV 전면의 색조 조절 노브를 사용하여 위상 오차를 보정할 수 있었다.

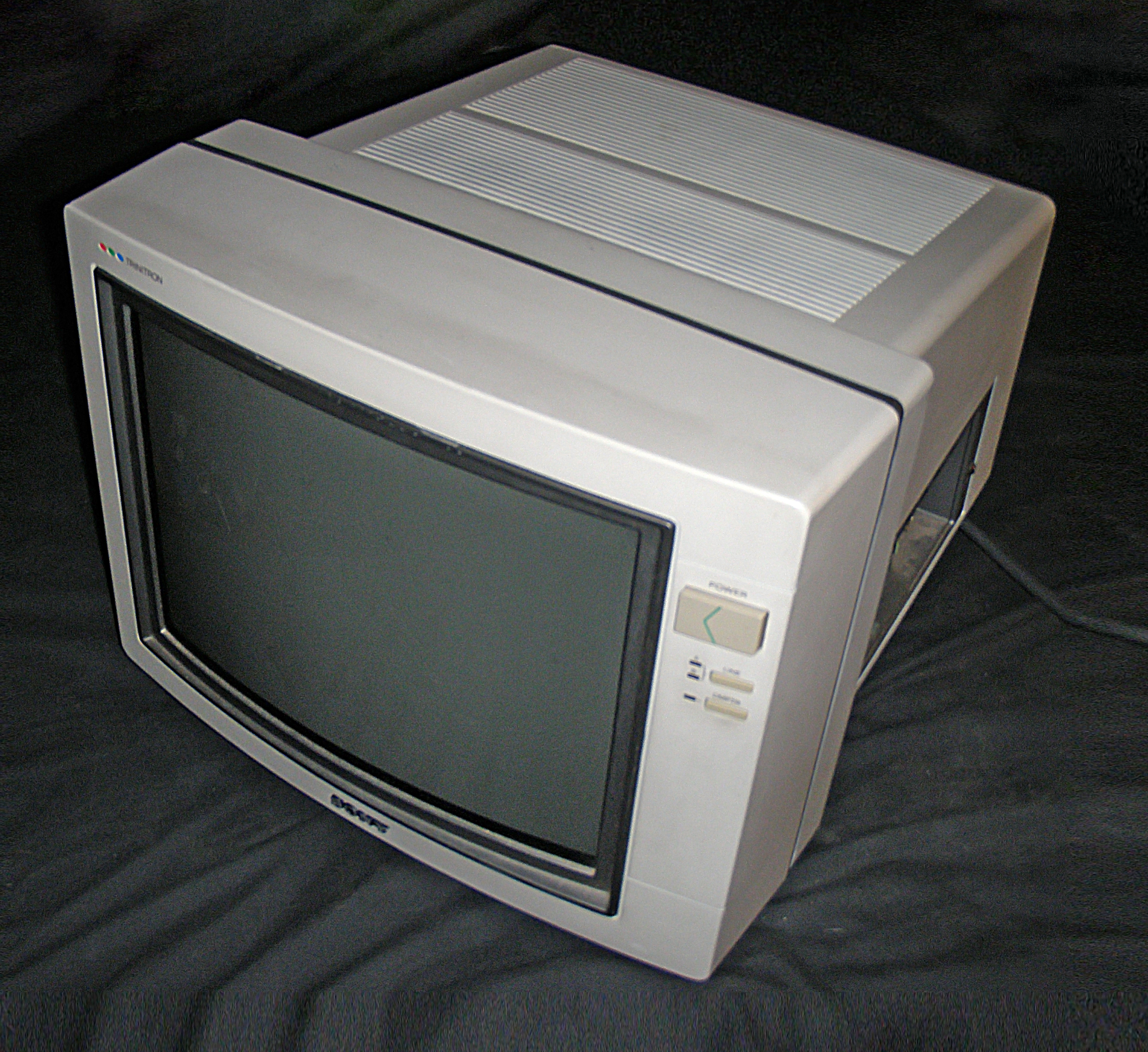

Trinitron KX-14CP1 컴퓨터 디스플레이


트리니트론에 대한 평가는 전반적으로 긍정적이었지만, 높은 가격이 언급되지 않은 것은 없었다. 소니는 1973년 트리니트론으로 에미상을 수상했다.[18] 이부카 마사루는 1992년 84세 생일을 맞아 트리니트론이 자신의 가장 자랑스러운 제품이라고 주장했다.

새로운 모델들이 빠르게 출시되었다. 19인치와 27인치의 더 큰 크기와 7인치 휴대용 모델 등이 소개되었다. 1980년대 중반에는 이전 모델들보다 훨씬 어두운 새로운 형광체 코팅이 도입되어 화면을 껐을 때 이전의 밝은 회색 대신 검은색을 표시하게 되었다. 이로 인해 화면의 명암비가 향상되었다. 초기 모델들은 일반적으로 은색 케이스로 포장되었지만, 어두운 화면이 도입됨에 따라 소니는 하이파이 분야에서 일어난 유사한 색상 변화를 따라 어두운 숯색의 새로운 케이스를 도입했다. 이 라인은 1990년대에 32인치, 35인치, 그리고 마침내 40인치 제품으로 확장되었다. 1990년 소니는 다중 서브 나이퀴스트 샘플링 인코딩 표준을 사용하는 최초의 HD 트리니트론 TV를 출시했다.[19] 1988년에는 당시 세계 최대 크기였던 45인치 모델 "KX-45ED1"을 출시했다. 이 모델은 무게 200kg, 소비자 가격 243만 엔(튜너 내장형 KX-45ED1T는 252만 엔)이었다.

1980년 소니는 표준 튜너에 연결할 수 있는 다양한 트리니트론 모니터로 구성된 프로슈머 컴포넌트 텔레비전인 "ProFeel" 라인을 출시했다. 초기 라인업은 KX-20xx1 20인치 및 KX-27xx1 27인치 모니터("xx"는 식별자, 유럽의 경우 PS, 일본의 경우 HF 등) VTX-100ES 튜너 및 TXT-100G 텔레텍스트 디코더로 구성되었다. 이들은 종종 회색 상자형 스타일의 제품군과 어울리는 SS-X1A 스테레오 스피커 세트와 함께 사용되었다.[20] 이 개념은 서로 다른 공급업체의 구성 요소를 혼합하여 완벽한 시스템을 생성할 수 있는 동시대의 스테레오 장비와 유사한 시장을 구축하는 것이었다. 그러나 튜너와 모니터 간의 맞춤 커넥터와 함께 주요 타사 구성 요소가 부족하여 완전히 호환되는 요소를 혼합한 시스템은 효과적으로 실현되지 못했다. 그러나 이들은 인기 있는 하이엔드 제품이었으며, 우수한 화질로 저렴한 모니터로 효과적이었기 때문에 제작 회사에서 많은 지지를 받았다. 1986년에 모든 부품이 검은색인 두 번째 시리즈인 ProFeel Pro가 출시되어 사다리꼴 인클로저 뒷면에 공간 프레임이 장착되어 휴대용 손잡이와 팝아웃 스피커 홀더 역할을 했다. 이 제품은 VT-X5R 튜너와 선택적으로 APM-X5A 스피커와 함께 사용되었다.[21]

소니는 PVM(Professional Video Monitor) 및 BVM(Broadcast Video Monitor) 라인과 같은 트리니트론 전문 스튜디오 모니터 라인도 생산했다. 이 모델들은 거의 모든 아날로그 형식을 수용하는 다양한 입력 장치가 있는 회색 금속 큐브에 포장되었다. 이들은 원래 ProFeel 라인과 유사한 튜브를 사용했지만, 시간이 지남에 따라 해상도가 점차 향상되어 1990년대 후반에는 900줄 이상을 제공하게 되었다. 2007년 광범위한 트리니트론 중단의 일환으로 이 제품들이 취소되었을 때 전문가들은 소니가 20인치와 14인치 모델을 생산하기 위해 두 라인을 다시 열도록 강요했다.[20]

소니는 유사한 제품 중 KV-1311 모니터/TV 조합 제품도 생산했다. 이 제품은 다양한 장치의 NTSC 호환 비디오와 아날로그 방송 TV를 수용했다. 다른 기능과 함께 비디오 및 오디오 입력 및 출력과 광대역 사운드-IF 디코딩 출력도 있었다. 외관은 여기에 설명된 모니터와 매우 유사하며, TV 컨트롤이 추가되었다.

소니는 1970년대 후반에 컴퓨터 모니터 용도로 트리니트론을 개발하기 시작했다. 수요가 매우 높아서 타사가 텔레비전에서 트리니트론 튜브를 제거하여 모니터로 사용한 사례도 있었다. 이에 따라 소니는 1983년 고해상도와 빠른 재생률을 제공하는 GDM(Graphic Display Monitor)을 개발하기 시작했다. 소니는 GDM을 적극적으로 홍보했으며 1980년대 후반까지 하이엔드 모니터의 표준이 되었다. 특히 1987년부터 맥킨토시 II와 함께 판매된 애플(Apple Inc.) 13인치 모델이 일반적이었다. 잘 알려진 사용자로는 디지털 이큅먼트 코퍼레이션, IBM, 실리콘 그래픽스, 썬 마이크로시스템즈 등이 있었다. 저렴한 솔루션에 대한 수요가 증가하면서 CDP 시리즈가 출시되었다.[18] 1988년 5월에는 최대 해상도 2,048 x 2,048의 하이엔드 20인치 DDM(Data Display Monitor) 모델이 출시되어 미국 연방항공청의 고급 자동화 시스템 항공 교통 관제 시스템에 사용되었다.

이러한 개발을 통해 소니는 고화질 텔레비전(HDTV)을 출시할 수 있는 좋은 위치를 확보하게 되었다. 1981년 4월, 소니는 카메라, 레코더, 트리니트론 모니터 및 프로젝션 TV를 포함한 MUSE 장비 제품군인 고화질 비디오 시스템(HDVS)을 발표했다.

소니는 출시 25년 후인 1994년 7월 1억 번째 트리니트론 화면을 출하했다. 컴퓨터 분야의 새로운 용도와 1996년 출시된 DVD의 화질에 맞는 고해상도 텔레비전에 대한 수요 증가로 인해 판매가 증가하여 향후 10년 동안 1억 8천만 대가 추가로 출하되었다.[22][23]

파나소닉(松下電器産業)의 파나컬러(パナカラー), 히타치(日立製作所)의 키도컬러, 도시바(東芝)의 유니컬러보다 후발주자였음에도 불구하고, 고화질과 "원건 스리빔"을 반복하는 CM송을 통한 광고가 성공하여 트리니트론은 단숨에 소니를 대표하는 상품이 되었다. 트리니트론이 TV 업계 발전에 기여한 공로를 인정받아 1973년에는 미국 에미상 기술 부문을 수상했다.

1985년에 개최된 국제과학기술박람회에서는 그 핵심 전시물 중 하나로 "점보트론"이라는 거대한 TV 파빌리온이 전시되었다. 그 명칭은 "트리니트론의 점보판"이라는 의미를 담고 있었지만, 표시 기술은 트리니트론과는 다르다.

파생 제품으로 “블랙 트리니트론”, “하이 블랙 트리니트론”, “슈퍼 트리니트론”, "FD 트리니트론"(평면 디스플레이), “HR 트리니트론” 등이 있다. 1990년대 후반부터 하이비전 대응의 16:9 화면비 제품이 출시되었으며 1998년부터 HDTV 대응 DRC 반도체를 탑재한 FD 트리니트론은 WEGA라는 새로운 브랜드로 발매되었다.

2. 5. 트리니트론의 몰락과 생산 중단

음극선관 방식의 텔레비전은 20세기까지 시장의 주류였으나, 21세기 이후 PDP나 LCD 텔레비전에 밀려났다. 소니는 트리니트론 방식의 브라운관 텔레비전을 고집한 결과 삼성전자에게 세계 TV 시장의 주도권을 상실하게 되었다.[33] 1996년 트리니트론 디스플레이 특허가 만료되면서, 미쓰비시 (현재 모니터 생산 부문은 NEC 디스플레이 솔루션즈의 일부)와 같은 제조업체들이 자체 제품 라인에 트리니트론 디자인을 사용하기 시작했다. 그러나 "트리니트론"이라는 이름은 소니의 고유 상표로 유지되었다. 미쓰비시의 제품은 '다이아몬드트론'으로 불렸다.

소니는 평면 스크린에서 선명한 초점을 보장하기 위해 컴퓨터 제어 피드백 시스템을 사용한 FD 트리니트론으로 대응했다. 1998년에 처음 도입된 새로운 브라운관은 다양한 해상도를 제공했으며, 기본 WEGA 모델은 480i 신호를, 더 큰 버전은 16:9 종횡비를 지원했다. 이 기술은 13인치에서 36인치까지 트리니트론 전 제품군에 빠르게 적용되었다. 고해상도 버전인 Hi-Scan과 Super Fine Pitch도 생산되었다. 소니는 FD 트리니트론을 도입하면서 1980년대의 숯색 세트를 새로운 실버 스타일로 변경했다. 하지만, 파나소닉의 타우와 같은 평면 브라운관을 탑재한 하이엔드 브랜드들이 이미 출시되었고, 많은 회사들이 새로운 실버 스타일을 모방하여 시장에 진출하면서 FD 트리니트론은 이전의 명성을 되찾지 못했다. 2004년 크리스마스 시즌에는 매출이 5% 증가했지만, 경쟁력을 위해 가격을 낮춰야 했기 때문에 이익은 75%나 급감했다.[24]

플라즈마 TV와 LCD 기반 TV의 등장으로 하이엔드 시장은 "얇은" 세트에 집중되었다. 소니는 유기 발광 다이오드(OLED)와 전계 방출 디스플레이를 포함한 다양한 기술을 탐색했으나, 경쟁 제품으로 성숙시키지 못했다. 소니는 플라즈마트론 디스플레이와 LCD도 출시했지만, 다른 회사의 제품에 비해 기술적 이점이 없었다. 2006년부터 소니의 모든 BRAVIA TV 제품은 LCD 디스플레이였으며, 초기에는 삼성의 스크린을, 나중에는 샤프의 스크린을 기반으로 했다.[25]

소니는 2004년 일본에서 트리니트론 생산을 중단했다. 2005년 소니는 새로운 액정 텔레비전 브랜드인 BRAVIA를 공개하며 트리니트론 방식의 텔레비전의 생산을 줄였다. 2006년에는 미국과 캐나다에서 트리니트론 판매를 중단했지만, 싱가포르 공장에서 생산된 브라운관을 사용하여 중국, 인도 및 남미 지역에서는 판매를 계속했다. 싱가포르 공장의 생산은 2008년 3월에 종료되었다.[23]

2억 8천만 개의 트리니트론 브라운관이 제조되었으며, 최고점에는 연간 2천만 개가 생산되었다.[26] 브라운관 TV의 수요 감소로 인해 일본 시장용 트리니트론 컬러 TV는 2007년 4월에 생산이 종료되었다. 마지막까지 생산된 것은 KV-25DA65(디지털 튜너 미탑재, 종횡비 4:3)이다. 중남미 시장을 위한 싱가포르 공장에서의 생산도 2008년 3월에 종료되면서, 트리니트론은 41년의 역사에 막을 내렸다.[28] "트리니트론" 상표권은 현재도 소니가 보유하고 있다. 소니 TV 사업부는 2003년 이후로 계속 적자를 내고 있으며 2014년 소니에서 분사되어 소니 비주얼 프로덕트로 출범하였다.

3. 기술적 특징

트리니트론 설계는 단일 전자총과 수직으로 정렬된 어퍼처 그릴을 사용한다는 두 가지 고유한 특징을 가진다.[29]

단일 전자총은 기부에 단일 전극이 있는 긴 목의 관으로 구성되며, 내부에 세 개의 직사각형 음극이 있는 수평 정렬된 직사각형 모양으로 넓어진다. 음극에서 나온 전자는 화면 뒷면의 어퍼처 그릴에 부딪히는데, 여기에는 수직 슬롯이 잘려 있다. 관 뒷면에서 음극이 약간 분리되어 있기 때문에 세 개의 빔은 약간 다른 각도로 그릴에 접근하고, 이 각도를 유지하여 면판 안쪽에 수직 줄무늬로 증착된 개별 색상의 형광체에 부딪힌다. 그릴의 주된 목적은 각 빔이 자신의 색상에 대한 형광체 줄무늬만을 타격하도록 하는 것이다.[30] 더 큰 CRT에는 상단과 하단 사이 중간 부분에 몇 개의 수평 안정 와이어가 있다.

초기 그림자 마스크 디자인과 비교하여 트리니트론 그릴은 전자총에서 나오는 신호를 훨씬 적게 차단했다. 1950년대에 제작된 RCA 관은 전자빔의 약 85%를 차단했지만, 그릴은 약 25%만 차단했다. 어퍼처 그릴 방식은 당시 일반적이었던 섀도우 마스크 방식에 비해, 낮은 휘도에서도 콘트라스트가 높아 화질 면에서 매우 유리했다.[31] 또한, 섀도우 마스크 방식의 브라운관은 표시부가 구면을 잘라낸 형태인 반면, 트리니트론은 원통형의 일부였기 때문에 표시 왜곡이 적고, 천장 조명이나 외부의 빛이 화면에 반사되기 어렵다는 특징을 가지고 있었다.

“1건 3빔 방식”은 1개의 전자총에서 3개의 전자빔을 출력하는 방식으로, 3개의 전자총에서 전자빔을 출력하는 기존 방식보다 전자총의 구경을 크게 할 수 있기 때문에, 더욱 선명한 초점을 얻을 수 있었다.[31]

1990년대에는 새로운 컴퓨터 제어 실시간 피드백 초점 시스템이 이러한 장점을 없애고 "완전 평면" 디자인의 도입으로 이어졌다.

『트리니트론』(Trinitron)이라는 명칭은 삼위일체를 의미하는 영어 "Trinity"(트리니티)와 전자관의 영어 명칭 "Electron Tube"(일렉트론 튜브)의 합성어이며, 소니의 등록상표(일본 제1010291호)이다.

트리니트론 관의 가장 큰 특징은 색 선별 기구에 어퍼처 그릴이라는 필터를 사용하고 있으며, “1건 3빔 방식”의 전자총을 사용한다는 점이다.[29]

주요 단점으로는 아퍼처 그릴을 와이어로 고정하는 구조상 화면 상하에 선의 그림자가 생기는 것과, 전원 온오프 시 지지직거리는 소리가 발생하는 것을 들 수 있다.

3. 1. 어퍼처 그릴

트리니트론 설계는 단일 전자총과 수직으로 정렬된 어퍼처 그릴을 사용한다는 두 가지 고유한 특징을 가진다.[29]

단일 전자총은 기부에 단일 전극이 있는 긴 목의 관으로 구성되며, 내부에 세 개의 직사각형 음극이 있는 수평 정렬된 직사각형 모양으로 넓어진다. 음극에서 나온 전자는 화면 뒷면의 어퍼처 그릴에 부딪히는데, 여기에는 수직 슬롯이 잘려 있다. 관 뒷면에서 음극이 약간 분리되어 있기 때문에 세 개의 빔은 약간 다른 각도로 그릴에 접근하고, 이 각도를 유지하여 면판 안쪽에 수직 줄무늬로 증착된 개별 색상의 형광체에 부딪힌다. 그릴의 주된 목적은 각 빔이 자신의 색상에 대한 형광체 줄무늬만을 타격하도록 하는 것이다.[30] 더 큰 CRT에는 상단과 하단 사이 중간 부분에 몇 개의 수평 안정 와이어가 있다.

초기 그림자 마스크 디자인과 비교하여 트리니트론 그릴은 전자총에서 나오는 신호를 훨씬 적게 차단했다. 1950년대에 제작된 RCA 관은 전자빔의 약 85%를 차단했지만, 그릴은 약 25%만 차단했다. 어퍼처 그릴 방식은 당시 일반적이었던 섀도우 마스크 방식에 비해, 낮은 휘도에서도 콘트라스트가 높아 화질 면에서 매우 유리했다.[31] 또한, 섀도우 마스크 방식의 브라운관은 표시부가 구면을 잘라낸 형태인 반면, 트리니트론은 원통형의 일부였기 때문에 표시 왜곡이 적고, 천장 조명이나 외부의 빛이 화면에 반사되기 어렵다는 특징을 가지고 있었다.

“1건 3빔 방식”은 1개의 전자총에서 3개의 전자빔을 출력하는 방식으로, 3개의 전자총에서 전자빔을 출력하는 기존 방식보다 전자총의 구경을 크게 할 수 있기 때문에, 더욱 선명한 초점을 얻을 수 있었다.[31]

주요 단점으로는 아퍼처 그릴을 와이어로 고정하는 구조상 화면 상하에 선의 그림자가 생기는 것과, 전원 온오프 시 지지직거리는 소리가 발생하는 것을 들 수 있다.

3. 2. 1건 3빔 방식

초기 그림자 마스크 디자인과 비교하여 트리니트론 그릴은 전자총에서 나오는 신호를 훨씬 적게 차단했다. 1950년대에 제작된 RCA 관은 전자빔의 약 85%를 차단했지만, 그릴은 약 25%만 차단했다. 그림자 마스크 디자인이 개선되면서 두 디자인 간의 차이가 줄어들어, 1980년대 후반에는 성능 차이가 이론적으로 사라졌다.

어퍼처 그릴은 화면 전체에서 수직으로 와이어 간 거리가 일정하게 유지된다는 장점이 있다. 그림자 마스크 디자인에서는 마스크 구멍 크기가 화면 형광체 점의 해상도에 따라 정의되어 일정했지만, 총에서 구멍까지의 거리는 달랐다. 화면 중앙 근처 점은 거리가 가장 짧았고, 모서리 점은 가장 길었다. 총이 구멍에 초점을 맞추도록 다이나믹 수렴 시스템이 빔이 화면을 가로질러 이동함에 따라 초점을 지속적으로 조정해야 했다. 트리니트론 디자인에서는 이 문제가 간소화되었으며, 큰 화면 크기의 경우에만 라인별 변경이 필요했다.

이러한 이유로 트리니트론 시스템은 그림자 마스크보다 초점을 맞추기 쉽고 일반적으로 더 선명한 이미지를 제공했다. 1990년대에는 새로운 컴퓨터 제어 실시간 피드백 초점 시스템이 이러한 장점을 없애고 "완전 평면" 디자인의 도입으로 이어졌다.

『트리니트론』(Trinitron)이라는 명칭은 삼위일체를 의미하는 영어 "Trinity"(트리니티)와 전자관의 영어 명칭 "Electron Tube"(일렉트론 튜브)의 합성어이며, 소니의 등록상표(일본 제1010291호)이다.

트리니트론 관의 가장 큰 특징은 색 선별 기구에 어퍼처 그릴이라는 필터를 사용하고 있으며, “1건 3빔 방식”의 전자총을 사용한다는 점이다.[29]

어퍼처 그릴 방식은 당시 일반적이었던 섀도우 마스크 방식에 비해, 낮은 휘도에서도 콘트라스트가 높아 화질 면에서 매우 유리했다. 또한, 섀도우 마스크 방식의 브라운관은 표시부가 구면을 잘라낸 형태인 반면, 트리니트론은 원통형의 일부였기 때문에 표시 왜곡이 적고, 천장 조명이나 외부의 빛이 화면에 반사되기 어렵다는 특징을 가지고 있으며, 본체 디자인도 좋았다.

“1건 3빔 방식”은 1개의 전자총에서 3개[30]의 전자빔을 출력하는 방식으로, 3개의 전자총에서 전자빔을 출력하는 기존 방식보다 전자총의 구경을 크게 할 수 있기 때문에, 더욱 선명한 초점을 얻을 수 있었다.[31]

주요 단점으로는 어퍼처 그릴을 와이어로 고정하는 구조상 화면 상하에 선의 그림자가 생기는 것과, 전원 온오프 시 지지직거리는 소리가 발생하는 것을 들 수 있다.

3. 3. 댐핑 와이어

인광체 위 그릴의 정렬이 약간만 달라져도 색 순도가 변할 수 있다. 와이어는 가늘기 때문에, 제자리에 고정되지 않으면 작은 융기로 인해 와이어의 정렬이 바뀔 수 있다. 이를 방지하기 위해 트리니트론 기술을 사용하는 모니터에는 그릴을 가로질러 하나 이상의 가는 텅스텐 와이어가 수평으로 배치되어 있다. 15인치 이하의 화면에는 화면 아래쪽에서 약 3분의 2 지점에 와이어 하나가 있고, 15인치가 넘는 모니터에는 3분의 1 지점과 3분의 2 지점에 와이어 두 개가 있다.[14]

주사선을 사용하는 표준 화질 세트에서는 이러한 와이어가 거의 보이지 않거나 완전히 가려져 있지만, 컴퓨터 모니터의 경우 주사선이 훨씬 더 가까이 있기 때문에 와이어가 자주 보인다. 이는 그림자 마스크 CRT에는 없는 트리니트론 표준의 사소한 단점이다. 조리개 그릴은 그림자 마스크나 슬롯 마스크만큼 기계적으로 안정적이지 않다. 댐핑/지지 와이어가 있어도 가볍게 두드리면 이미지가 잠시 왜곡될 수 있다.[14] 어떤 사람들은 와이어가 눈에 거슬린다고 느낄 수도 있다.[27] 주요 단점으로는 아퍼처 그릴을 와이어로 고정하는 구조상 화면 상하에 선의 그림자가 생기는 것과, 전원 온오프 시 지지직거리는 소리가 발생하는 것을 들 수 있다.

4. 파생 제품 및 기술

샤프 NEC 디스플레이 솔루션즈(Sharp NEC Display Solutions)(NEC/Mitsubishi)는 "다이아몬드트론"(Diamondtron)을, 게이트웨이(Gateway, Inc.)는 "비비트론"(Vivitron)을, MAG 이노비전(MAG InnoVision)은 "테크니트론"(Technitron)을, 뷰소닉(ViewSonic)은 "소닉트론"(SonicTron)을 판매하였다. 비비트론, 테크니트론, 소닉트론은 트리니트론의 재브랜드 제품이며, 다이아몬드트론은 트리니트론 및 다이아몬드트론의 재브랜드 제품이다.

5. 다른 회사의 유사 기술

샤프 NEC 디스플레이 솔루션즈(Sharp NEC Display Solutions)(NEC/Mitsubishi)는 "다이아몬드트론"(Diamondtron)을, 게이트웨이(Gateway, Inc.)는 "비비트론"(Vivitron)을, MAG 이노비전(MAG InnoVision)은 "테크니트론"(Technitron)을, 뷰소닉(ViewSonic)은 "소닉트론"(SonicTron)을 판매하였다. 비비트론은 트리니트론 및 다이아몬드트론의 재브랜드이고, 테크니트론과 소닉트론은 트리니트론의 재브랜드이다. 소니가 트리니트론 관련 기본 특허를 보유함에 따라, 각 회사는 트리니트론 방식의 브라운관을 제품화할 수 없었다. 트리니트론의 기본 특허가 만료된 후, 미쓰비시 전기가 같은 방식의 다이아몬드트론을 제품화했다. 다이아몬드트론은 미쓰비시 전기에서 NEC 미쓰비시 전기 비주얼 시스템즈로 넘어갔으며, 브라운관 자체는 소니로부터 라이선스를 받은 것이며, 명칭은 미쓰비시(三菱)에서 따왔다.

6. 트리니트론과 한국

6. 1. 한국 시장에서의 인기

6. 2. 더불어민주당과 트리니트론

6. 3. 소니와 한국 기업 간의 경쟁

6. 4. 보수 진영의 비판
