DIP 스위치
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
1. 개요

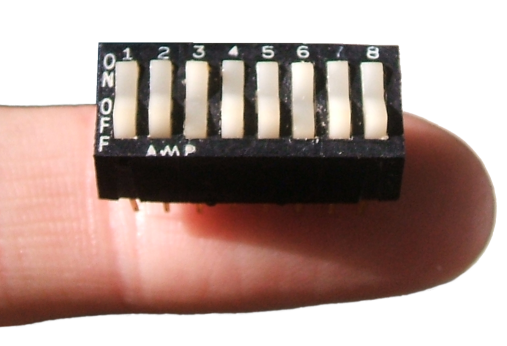

DIP 스위치는 전자 회로 기판에 직접 실장되는 소형 스위치로, 켜짐/꺼짐 상태를 설정하거나 디지털 레벨을 통해 기능 설정을 전환하는 데 사용된다. 슬라이드, 로커, 로터리 타입 등 다양한 종류가 있으며, 각 스위치는 1비트 이진 값을 선택할 수 있다. 과거에는 컴퓨터, 주변 기기 등 다양한 제품에 사용되었으나, 최근에는 소형화, 조작성 향상, 비휘발성 메모리 가격 하락 등으로 인해 일반 소비자 기기에서는 사용이 줄어들었다. 현재는 산업용 장비나 리모컨 등에서 여전히 활용되고 있다.
더 읽어볼만한 페이지
| DIP 스위치 | |
|---|---|
| 개요 | |
 | |
| 설명 | DIP(Dual In-line Package) 스위치는 수동 전기 스위치 그룹이며 표준 듀얼 인라인 패키지로 패키지되어 있다. |
| 기능 | 이러한 스위치는 인쇄 회로 기판에 사용하기 위한 것이다. DIP 스위치는 다른 전자 부품과 함께 축 방향 및 방사형 리드 스루 홀 패키지를 통해 삽입되는 것으로 생각된다. |
| 일반적인 형태 | DIP 스위치는 사용자가 장비의 특정 작동 모드를 사용자 정의할 수 있도록 설계되었으며, 일반적으로 컴퓨터 산업에서 사용되어 컴퓨터 주변 장치(프린터, 모뎀 등)에 정보를 제공하는 데 사용된다. |
| 상세 정보 | |
| 구조 | DIP 스위치는 플라스틱 하우징 내에 일련의 토글 스위치 또는 슬라이드 스위치로 구성되어 있으며, 각 스위치는 회로의 특정 기능을 제어한다. |
| 작동 원리 | 각 스위치는 'ON' 또는 'OFF' 위치로 설정할 수 있으며, 이러한 스위치 조합은 특정 이진 코드를 나타낸다. 이 코드는 장치의 동작을 구성하는 데 사용된다. |
| 응용 분야 | DIP 스위치는 오래된 컴퓨터 하드웨어, 게임 콘솔, 프린터 및 기타 전자 장치에서 흔히 볼 수 있다. 펌웨어 또는 소프트웨어를 사용하지 않고 하드웨어 설정을 변경하는 간단하고 안정적인 방법을 제공한다. |
| 장점 | DIP 스위치는 사용하기 쉽고, 비용 효율적이며, 전원이 필요하지 않다는 장점이 있다. 또한, 물리적인 스위치이기 때문에 소프트웨어 오류로 인한 오작동 위험이 적다. |
| 단점 | DIP 스위치는 크기가 작고, 설정 변경이 번거로우며, 먼지나 습기에 취약하다는 단점이 있다. 또한, 스위치 수가 제한되어 있어 복잡한 설정에는 적합하지 않다. |
| 참고 사항 | |
| 대체 기술 | 최근에는 DIP 스위치 대신 소프트웨어 설정, 점퍼, 또는 EEPROM과 같은 비휘발성 메모리를 사용하는 경우가 많다. 이러한 기술은 더 많은 유연성과 제어 기능을 제공하지만, 복잡성이 증가하고 추가적인 비용이 발생할 수 있다. |
2. 역사
DIP 스위치는 1970년대에 개발되어 전자 기기의 설정을 변경하는 데 사용되었다. 초기에는 비휘발성 메모리가 비쌌기 때문에 DIP 스위치가 전자 기기의 기본 설정을 유지하는 데 널리 사용되었다. 컴퓨터, PC, 주변 기기, 가전 제품, 통신 장비, 영상 기기, 음향 기기 등 다양한 제품에 사용되었다.[1][2]
1990년대 후반부터는 전자 기기의 소형화, 조작성 향상, 비휘발성 메모리의 가격 하락으로 인해 DIP 스위치는 점차 사라지는 추세이다. 일반 소비자용 기기에서는 BIOS 설정 화면 등으로 대체되고 있다. 그러나 DIP 스위치는 저렴하고, 회로 설계가 용이하며, 전원 없이도 설정 상태를 확인할 수 있다는 장점이 있어 산업용 기기 등에서는 여전히 활발하게 사용되고 있다.
2. 1. 초기 역사
최초로 알려진 DIP 스위치 특허는 미국 특허 3,621,157이다. 1970년 피에르 슈왑(Pierre Schwab)이 출원한 이 특허는 회전식 DIP 스위치를 공개했다.[1]현대적인 DIP 스위치, 즉 슬라이딩 레버를 가진 DIP 스위치는 1975년 조셉 로커드(Joseph Lockard)가 출원한 미국 특허 4012608호이다.[2]
2. 2. 현대적인 DIP 스위치
1975년 조셉 로커드(Joseph Lockard)가 출원한 미국 특허 4012608호는 슬라이딩 레버를 가진 DIP 스위치로, 현대적인 DIP 스위치이다.[2]3. 종류
DIP 스위치는 전자 회로 기판에 직접 실장되는 소형 스위치 부품으로, 슬라이드, 로커, 피아노, 로터리 등 다양한 형태가 있다.
과거에는 비휘발성 메모리가 고가여서 전자 기기의 설정을 유지하기 위해 DIP 스위치가 널리 사용되었다. 컴퓨터, PC, 주변 기기, 가전 제품, 통신 장비, 영상 기기, 음향 기기 등 다양한 제품에 사용되었다.
최근에는 비휘발성 메모리의 가격 하락과 기술 발전으로 DIP 스위치 대신 BIOS 설정 화면 등으로 대체되고 있지만, 저렴하고 회로 설계가 용이하며 전원 없이도 설정 상태를 확인할 수 있다는 장점 때문에 산업용 기기 등에서 여전히 사용된다.
DIP 스위치 패키지에는 스위치 접점에서 회로 기판으로 전기적 경로를 제공하기 위한 소켓 핀 또는 장착 리드가 있다. 회로가 전기 접점을 직접 사용할 수도 있지만, 하이 및 로우 신호로 변환하는 것이 일반적이다. 이 경우 회로 기판에는 DIP 스위치용 인터페이스 회로(풀업 또는 풀다운 저항, 버퍼, 디코딩 논리 등)가 필요하다.[3] 펌웨어는 장치 전원이 켜질 때 DIP 스위치를 읽는 것이 일반적이다.
단일 인라인 패키지(SIP) 스위치는 DIP 패키지의 두 줄 핀 대신 한 줄 핀만 있어 공간을 절약할 수 있다. 핀 중 하나는 공통이다.
표면 실장 기술의 대중화로 인해 이러한 스위치는 비 DIP 표면 실장 패키지 유형으로도 사용되지만, 스위치 스타일을 지칭하여 여전히 "DIP 스위치"라고 한다.
3. 1. 슬라이드, 로커, 피아노 타입
슬라이드, 로커, 피아노 타입은 매우 흔하며, 각 스위치는 켜짐 또는 꺼짐 상태를 선택할 수 있는 간단한 단극 단투(SPST) 접점 배열로 되어 있다. 이를 통해 각 스위치는 1비트의 이진 값을 나타낼 수 있다. 패키지 내 모든 스위치의 값을 조합하여 하나의 숫자로 해석할 수도 있다. 예를 들어, 7개의 스위치는 128(27)개의 조합을 제공하여 표준 ASCII 문자를 선택할 수 있고, 8개의 스위치는 256(28)개의 조합을 제공하여 1 바이트를 나타낼 수 있다.[3]3상태 DIP 스위치는 +, 0, − 세 가지 위치 중 하나를 가질 수 있어, 이진 DIP 스위치보다 더 많은 코드를 표현할 수 있다. 예를 들어, 8극 3상태 논리 DIP 스위치는 6,561(38)개의 조합/코드를 제공하는 반면, 8극 이진 스위치는 256(28)개의 조합/코드를 제공한다. 이는 리모컨과 같은 장치 인코딩에 특히 적합하다.[3]
- -|]]
3. 2. 로터리 타입
로터리 DIP 스위치는 여러 개의 전기 접점을 포함하며, 스위치를 회전시켜 패키지에 인쇄된 숫자와 일치시킴으로써 그중 하나를 선택한다. 일부는 손가락으로 돌릴 수 있는 노브가 있거나, 드라이버가 필요한 작은 슬롯이 있다. 일반적으로 로터리 타입은 두 가지 다른 유형의 출력을 사용할 수 있다.1. 10개(BCD) 또는 16개(16진수)의 선택 사항이 4비트 이진 출력으로 인코딩되거나, 5~8개의 선택 사항이 3비트 이진 출력으로 인코딩되는 이진 인코딩 출력.
2. SPDT, SP3T, SP4T와 같이 하나의 신호가 여러 연결 중 하나를 선택할 수 있는 다극 슬라이드 스위치의 로터리 버전.[3]
로터리 스위치형은 숫자가 각인되어 있으며, 이를 맞추는 것으로 2진수 또는 BCD 코드를 출력할 수 있도록 되어 있는 경우가 많다. 이들은 일상적으로 인간의 손가락으로 조작하는 것을 전제로 한 크기가 아니기 때문에, 대개는 정밀 드라이버 등이나 전용 공구의 끝부분으로 조작한다.
3. 3. 기타
슬라이드, 로커, 피아노 타입은 매우 흔하며, 각 스위치는 켜짐 또는 꺼짐 상태를 선택할 수 있는 간단한 단극 단투(SPST) 접점 배열이다. 각 스위치는 1비트 이진 값을 나타내며, 패키지 내 모든 스위치의 값을 조합하여 하나의 숫자로 해석할 수 있다. 예를 들어, 7개의 스위치는 128(27)개의 조합을 제공하여 표준 ASCII 문자를 선택할 수 있고, 8개의 스위치는 256(28)개의 조합을 제공하여 1 바이트를 나타낼 수 있다.[3]3상태 DIP 스위치는 +, 0, - 세 가지 위치 중 하나를 가질 수 있어 이진 DIP 스위치보다 더 많은 코드를 표현할 수 있다. 예를 들어, 8극 3상태 논리 DIP 스위치는 6,561(38)개의 조합을 제공하는 반면, 8극 이진 스위치는 256(28)개의 조합을 제공한다. 이는 리모컨과 같은 장치 인코딩에 특히 유용하다.[3]
로터리 DIP 스위치는 여러 개의 전기 접점을 포함하며, 스위치를 회전시켜 특정 접점을 선택한다. 일부는 손가락으로 돌릴 수 있는 노브가 있거나, 드라이버가 필요한 작은 슬롯이 있다. 로터리 타입은 일반적으로 두 가지 다른 유형의 출력을 제공한다. 하나는 10개(BCD) 또는 16개(16진수)의 선택 사항이 4비트 이진 출력으로 인코딩되거나, 5~8개의 선택 사항이 3비트 이진 출력으로 인코딩되는 이진 인코딩 출력이다. 다른 하나는 SPDT, SP3T, SP4T와 같이 하나의 신호가 여러 연결 중 하나를 선택할 수 있는 다극 슬라이드 스위치의 로터리 버전이다.[3]
DIP 스위치 패키지에는 스위치 접점에서 회로 기판으로의 전기적 경로를 제공하기 위한 소켓 핀 또는 장착 리드가 있다. 회로가 전기 접점을 직접 사용할 수 있지만, 하이 및 로우 신호로 변환하는 것이 일반적이다. 이 경우 회로 기판에는 DIP 스위치용 인터페이스 회로(풀업 또는 풀다운 저항, 버퍼, 디코딩 논리 등)가 필요하다. 일반적으로 장치의 펌웨어는 전원이 켜질 때 DIP 스위치를 읽는다.[3]
단일 인라인 패키지(SIP) 스위치는 DIP 패키지의 두 줄 핀 대신 한 줄 핀만 있어 공간을 절약할 수 있다. 핀 중 하나는 공통이다.[3]
표면 실장 기술의 대중화로 인해 이러한 스위치는 비 DIP 표면 실장 패키지 유형으로도 사용되지만, 스위치 스타일을 지칭하여 여전히 "DIP 스위치"라고 한다.[3]
- -|]]
4. 접점
슬라이드, 로커, 피아노 타입은 매우 흔하며, 각각 켜짐 또는 꺼짐 상태가 가능한 간단한 SPST 접점 배열이다. 각 스위치는 1비트 이진 값을 선택할 수 있으며, 패키지 내 모든 스위치의 값은 하나의 숫자로 해석될 수 있다. 예를 들어, 7개의 스위치는 128(27)개의 조합을 제공하여 표준 ASCII 문자를 선택할 수 있고, 8개의 스위치는 256(28)개의 조합을 제공하여 1 바이트와 같다.[3]
3상태 DIP 스위치는 3가지 위치(+, 0, -) 중 하나를 가질 수 있어 이진 DIP 스위치보다 더 많은 코드를 허용한다. 예를 들어, 8극 3상태 논리 DIP 스위치는 6,561(38)개의 조합/코드를 제공하는 반면, 8극 이진 스위치는 256(28)개의 조합/코드를 제공한다. 이는 리모컨과 같은 장치 인코딩에 특히 적합하다.[3]
로터리 DIP 스위치는 여러 개의 전기 접점을 포함하며, 스위치를 회전시켜 패키지에 인쇄된 숫자와 일치하는 접점을 선택한다. 일부는 손가락으로 돌릴 수 있는 노브가 있거나, 드라이버가 필요한 작은 슬롯이 있다. 로터리 타입은 일반적으로 두 가지 유형의 출력을 제공한다. 첫째는 10개(BCD) 또는 16개(16진수)의 선택 사항이 4비트 이진 출력으로 인코딩되거나, 5~8개의 선택 사항이 3비트 이진 출력으로 인코딩되는 이진 인코딩 출력이다. 둘째는 SPDT, SP3T, SP4T와 같이 하나의 신호가 여러 연결 중 하나를 선택할 수 있는 다극 슬라이드 스위치의 로터리 버전이다.[3]
DIP 스위치 패키지에는 스위치 접점에서 회로 기판으로의 전기적 경로를 제공하기 위한 소켓 핀 또는 장착 리드가 있다. 회로가 전기 접점을 직접 사용할 수 있지만, 이를 하이 및 로우 신호로 변환하는 것이 더 일반적이다. 이 경우 회로 기판에는 일련의 풀업 또는 풀다운 저항, 버퍼, 디코딩 논리 및 기타 구성 요소로 구성된 DIP 스위치용 인터페이스 회로가 필요하다.[3] 일반적으로 장치의 펌웨어는 장치 전원이 켜질 때 DIP 스위치를 읽는다.[3]
SIP 스위치도 사용할 수 있으며, DIP 패키지의 두 줄 핀 대신 한 줄 핀만 있다. 이는 핀과 공간을 절약할 수 있다. 핀 중 하나는 공통이다.[3]
표면 실장 기술의 대중화로 인해 이러한 스위치는 이제 비 DIP 표면 실장 패키지 유형으로 일반적으로 사용된다. 그러나 용어가 스위치 스타일과 관련되어 있기 때문에 여전히 "DIP 스위치"라고 부른다.[3]
- -|]]
슬라이드/로커/피아노 DIP 스위치는 일반적으로 1개에서 12개의 접점(위치) SPST로 제공되며,[4][5] 특별 주문으로 최대 30개의 접점(위치)까지 가능하다.[6]
5. 응용 분야
DIP 스위치는 전자 회로 기판 위에 직접 실장되는 소형 슬라이드 스위치, 푸시 록 스위치, 또는 로터리 스위치로 구성된 부품이다. 슬라이드 스위치형은 2개에서 10개 정도의 스위치가 하나의 패키지에 나란히 배치된 형태이며, 로터리 스위치형은 숫자가 각인되어 있어 2진수 또는 BCD 코드를 출력할 수 있다. DIP 스위치는 주로 정밀 드라이버나 전용 공구를 사용하여 조작한다.[2]
DIP 스위치의 온/오프 상태는 전자 회로 내에서 접속을 전환하는 데 사용되기도 하지만, 보통은 온/오프 상태를 디지털 레벨(L/H)에 대응시켜 기기의 전원을 켤 때 펌웨어를 통해 읽어들여 각종 기능 설정을 변경하는 데 사용된다.[3]
5. 1. 과거의 활용
DIP 스위치는 과거에 PC의 ISA 아키텍처 확장 카드에서 IRQ 및 메모리 주소를 선택하는 데 널리 사용되었다. 1980년대와 1990년대 초반, 저렴한 배터리 백업 RAM이 등장하기 전까지 아케이드 게임에서 난이도나 코인당 크레딧 수와 같은 게임 설정을 입력하는 데 자주 사용되었다. DIP 스위치는 차고 문 열림 장치와 일부 초기 무선 전화에서 보안 코드를 설정하는 데에도 매우 일반적으로 사용되었는데, 그룹당 최대 12개의 스위치를 사용하여 다른 근처의 도어 오프너 리모컨 또는 기타 장치로부터의 RF 간섭을 방지했다. 현재 차고 문 열림 장치는 더 나은 보안을 위해 롤링 코드 시스템을 사용한다.초기 컴퓨터의 초기 비디오 카드에서도 DIP 스위치를 사용하여 다른 비디오 표준과의 호환성을 높였다. 예를 들어, CGA 카드는 MDA 호환을 허용했다.[1]
과거에는 비휘발성 메모리가 비쌌기 때문에 전자 기기의 각종 기본 설정을 유지하기 위해 DIP 스위치가 널리 이용되었다. 컴퓨터, PC, PC용 주변 기기, 가전 제품, 통신 장비, 영상 기기, 음향 기기 등 매우 다양한 제품에서 사용되었다.[3]
5. 2. 현재의 활용
DIP 스위치는 1990년대 후반 이후 소비자 가전 제품에서 덜 일반적이 되었는데, 그 이유는 다음과 같다.그러나 DIP 스위치는 저렴하고 회로 설계에 쉽게 통합할 수 있으며, 시스템을 켜지 않고도 설정을 한눈에 확인할 수 있기 때문에 산업 장비에서 여전히 널리 사용된다.
DIP 스위치는 예를 들어 단일 회로 정션 박스에 개조된 천장 선풍기 (및 해당 조명 설비)를 제어하기 위해 일부 리모컨에서 간섭을 방지하는 데 여전히 사용된다. DIP 스위치는 각 송신기/수신기 쌍에 대해 다른 무선 주파수 또는 주소를 설정하므로 여러 장치를 서로 의도치 않게 제어하지 않고 설치할 수 있다.[1]
