1. 개요

DMX512는 1986년 미국 극장 기술 연구소(USITT)에서 개발된 조명 장비 및 액세서리 제어를 위한 디지털 통신 프로토콜이다. 1990년과 2008년에 개정되었으며, 현재는 ANSI E1.11-2008(DMX512-A) 표준으로 알려져 있다. DMX512는 최대 512개의 채널을 지원하며, 각 채널은 조명등의 온/오프, 조도, 색상 등을 제어할 수 있다. DMX512-A는 RDM(Remote Device Management) 프로토콜을 지원하며, 케이블 연결 방식, 핀 배열, 시작 코드, 채널 데이터 등 기술적인 특징을 갖는다. DMX512는 견고성과 단순성으로 인해 널리 사용되며, 최근에는 무선 DMX 기술도 발전하고 있다.

더 읽어볼만한 페이지

  • ANSI 표준 - ANSI C
    ANSI C는 미국 국립 표준 협회에서 제정한 C 프로그래밍 언어의 표준으로, C89 또는 C90이라고도 불리며, `__STDC__` 매크로를 통해 표준 준수 여부를 확인할 수 있고, C95, C99, C11, C17, C23 등의 후속 표준으로 개선되어 왔다.
  • ANSI 표준 - ANSI 이스케이프 코드
    ANSI 이스케이프 코드는 비디오 단말기의 화면 제어 기능을 수행하는 문자열 시퀀스로, ECMA-48 표준으로 채택되어 커서 이동, 화면 지우기, 텍스트 스타일 및 색상 변경 등 다양한 기능을 지원하며 현대 터미널 에뮬레이터에서 널리 사용된다.
  • 무대 조명 - 조광기
    조광기는 조명의 밝기를 조절하는 장치로, 수동 조작 방식에서 안전 조광기, 사이리스터 조광기, 트라이액 조광기를 거쳐 디지털 제어 프로토콜 및 마이크로프로세서 기반 제어 방식으로 발전해왔다.
  • 무대 조명 - 3점 조명
    3점 조명은 키 라이트, 보조광, 백라이트로 이루어져 피사체를 입체적으로 보이게 하는 기본 조명 기법이며, 필요에 따라 배경 조명을 추가한 4점 조명도 활용된다.
  • 네트워크 프로토콜 - UUCP
    UUCP는 유닉스 시스템 간 파일 복사, 원격 명령 실행, 이메일 및 유즈넷 뉴스 전송을 위한 프로토콜 및 프로그램 모음으로, 초기 인터넷 확장에 중요한 역할을 했으나 TCP/IP 기반 서비스 보편화로 사용이 감소했다.
  • 네트워크 프로토콜 - 프레임 릴레이
    프레임 릴레이는 LAN 간 또는 WAN 종단점 간 데이터 전송을 위한 고속 패킷 교환 방식 통신 프로토콜로, X.25 프로토콜을 간소화하여 속도를 높이고, 영구 가상 회선을 통해 안정적인 연결을 제공하며, 서비스 품질 설정을 통해 프레임 우선순위를 지정할 수 있었으나, 현재는 다른 기술에 밀려 사용이 감소하고 있다.
DMX512
DMX
종류조명 제어
핀 수5
핫플러그
데이지 체인
외부 연결
최대 전압핀 당 +6 VDC
최대 전류250 mA
데이터 대역폭250 kbit/s
데이터 스타일비동기, 반이중, 2선 버스 경유 직렬 프로토콜
케이블2 pair, 24 AWG, 7x32 stranded, tinned copper, 6.9 left hand twist/ft
커넥터 개수1
핀 1 이름신호 공통 (Signal Common)
핀 2 이름데이터 1- (data 1-)
핀 3 이름데이터 1+ (data 1+)
핀 4 이름데이터 2- (data 2-)
핀 5 이름데이터 2+ (data 2+)
비표준 DMX 커넥터
종류조명 제어
핫플러그
데이지 체인
외부 연결
커넥터 개수1
핀 수3
비고DMX512 over XLR3는 ANSI E1.11 - 2008의 섹션 7에 의해 금지되어 있다. 그럼에도 불구하고 3핀 XLR은 조명 산업 내에서 사실상의 표준이 되었다. 자세한 내용은 XLR-3 핀아웃 섹션을 참조하십시오.

2. 역사

미국 극장 기술 연구소(USITT) 엔지니어링 위원회는 1986년에 DMX512 표준(512개의 정보를 갖는 디지털 멀티플렉스)을 개발했으며, 1990년에 USITT DMX512/1990으로 개정되었다.

2. 1. DMX512의 탄생 (1986)

미국 극장 기술 연구소 (USITT) 엔지니어링 위원회는 1986년에 DMX512 표준(512개의 정보를 갖는 디지털 멀티플렉스)을 개발했으며, 1990년에 USITT DMX512/1990으로 개정되었다.

2. 2. DMX512/1990

미국 극장 기술 연구소(USITT)의 엔지니어링 위원회에서 개발한 DMX512 표준(512개의 정보를 갖는 디지털 멀티플렉스)은 1986년에 만들어졌으며, 1990년에 개정되어 USITT DMX512/1990이 되었다.

2. 3. DMX512-A (ANSI E1.11-2008)

1998년, ESTA는 이 표준을 ANSI 표준으로 개발하기 위한 개정 절차를 시작했다. 그 결과 2004년 11월 미국 국립 표준 협회(ANSI)는 "엔터테인먼트 기술 — USITT DMX512-A — 조명 장비 및 액세서리 제어를 위한 비동기 직렬 디지털 데이터 전송 표준"을 승인했다. 이 표준은 2008년에 다시 개정되었으며, 현재 "E1.11 – 2008, USITT DMX512-A" 또는 간단히 "DMX512-A"로 알려져 있다.

2. 3. 1. RDM (Remote Device Management)

원격 장치 관리(RDM) 프로토콜은 DMX512-A의 개정판인 E1.11-2004에서 그 기반이 마련되었다. RDM은 DMX512 표준을 확장하여 조명 컨트롤러와 조명 기구 간의 양방향 통신을 가능하게 함으로써, 기구에서 컨트롤러로 진단 피드백을 보낼 수 있게 한다. RDM은 2006년에 ANSI E1.20으로 ANSI 승인을 받았으며, 점차 사용이 늘고 있다.[17]

3. 기술적 특징

DMX512는 한 채널당 최대 512개의 조명 장치를 제어할 수 있으며, LED 조명등의 켜기/끄기, 밝기, 색온도, RGB 색상, 모터 제어 등을 할 수 있다.[4] XLR 3핀이나 5핀 케이블(캐논 케이블) 또는 RJ45 케이블을 사용하여 데이지 체인 방식으로 연결한다. DMX 프로토콜은 DALI, KNX 프로토콜과 함께 디지털 조명 제어 시스템(LMS: Light Management System, 조명 관리 시스템) 구축에 필요한 핵심 기술이다.[4]

DMX512 데이터는 EIA-485 전압 레벨을 사용하여 차동 쌍을 통해 전송되며, 전기 사양은 E1.11에서 달리 명시된 경우를 제외하고 EIA-485-A 표준과 동일하다. DMX512는 길이가 400m 이하이고 단일 버스에 32개 이하의 장치 부하(연결된 개별 장치)가 있는 버스 네트워크이다. 32개 이상의 장치가 통신해야 하는 경우 DMX 분배기를 사용하여 병렬 버스에서 네트워크를 확장할 수 있다. 네트워크 배선은 차폐된 연선 쌍으로 구성되며 특성 임피던스는 120Ω이고, 신호 반사를 흡수하기 위해 컨트롤러에서 가장 멀리 떨어진 케이블 끝에 종단 저항이 있다.

E1.11 (DMX512 2004) 전기 사양은 DMX512 신호 공통 접지를 다룬다. 이 표준은 송신기 포트(DMX512 컨트롤러 OUT 포트)가 신호 공통과 접지 사이에 낮은 임피던스 연결을 갖도록 권장하며, 이러한 포트를 ''접지''라고 한다. 또한 수신기가 신호 공통과 접지 사이에 높은 임피던스 연결을 갖도록 권장하며, 이러한 포트를 ''절연''이라고 한다. 이 표준은 절연 송신기 포트와 비절연 수신기를 허용하며, 방해적인 접지 루프 형성을 방지하기 위해 시스템이 한 지점에서만 신호 공통 접지를 해야 한다. 신호 공통과 접지 사이에 하드 연결이 있는 접지된 수신기는 허용되지만 사용은 강력히 권장되지 않는다.

3. 1. 네트워크 토폴로지

DMX512 네트워크는 일반적으로 멀티드롭 버스 토폴로지를 사용하며, 노드들은 데이지 체인 방식으로 연결된다. 네트워크는 DMX512 컨트롤러(네트워크 마스터)와 하나 이상의 슬레이브 장치로 구성된다. 예를 들어, 조명 콘솔은 디머, 안개 기계, 지능형 조명과 같은 슬레이브 장치 네트워크의 컨트롤러로 사용된다.

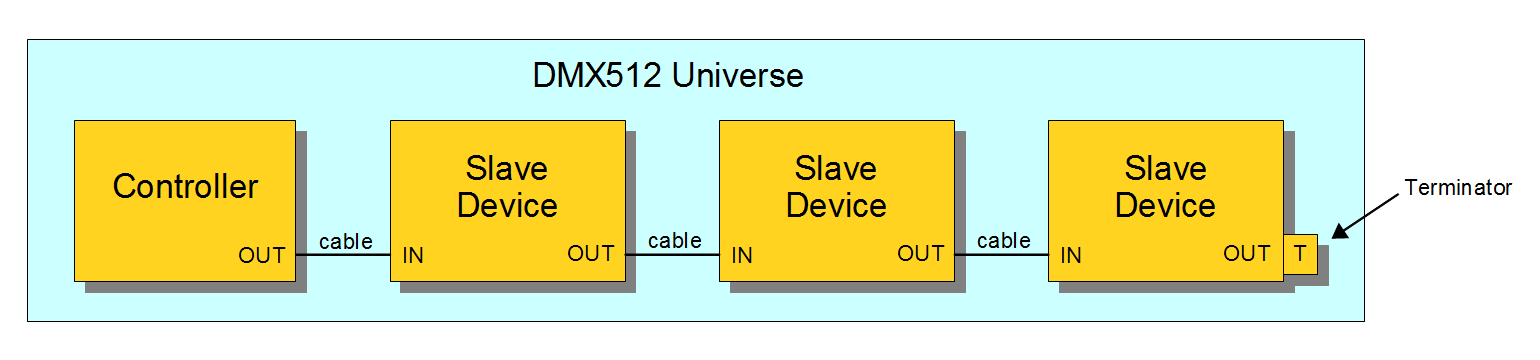

A simple DMX512 universe
DMX512 유니버스


각 슬레이브 장치는 DMX512 "IN" 커넥터와 "OUT"(또는 "THRU") 커넥터를 가진다. 컨트롤러는 DMX512 케이블을 통해 첫 번째 슬레이브의 IN 커넥터에 연결된다. 그런 다음 두 번째 케이블은 첫 번째 슬레이브의 OUT 또는 THRU 커넥터를 다음 슬레이브의 IN 커넥터에 연결하며, 이 과정을 반복한다.

DMX512 네트워크는 "DMX 유니버스"라고 불린다.[4] 각 DMX512 컨트롤러의 OUT 커넥터는 단일 유니버스를 제어할 수 있다. DMX512 유니버스는 512개 채널로 구성되며, 각 채널은 0에서 255 사이의 값을 가진다. 소규모 컨트롤러는 단일 OUT 커넥터만 가지지만, 대형 제어 데스크(운영자 콘솔)는 여러 유니버스를 제어할 수 있다. 더 현대적인 제어 데스크는 비차폐 연선 커넥터 (예: Cat 5, Cat 5e, Cat 6)를 갖추고 Art-Net IV나 sACN 프로토콜을 사용하여 더 많은 유니버스를 제어할 수 있다.[5]

제어 대상 기기는 데이지 체인 방식으로 연결된다. 각 기기는 '''DMX512 in''' 커넥터와 '''DMX512 out''' 커넥터('''DMX512 thru'''로 표시되는 경우도 있음)를 가진다. 컨트롤러의 '''DMX512 out'''을 첫 번째 기기의 '''DMX512 in'''에 연결하고, 두 번째 기기는 첫 번째 기기의 '''DMX512 out'''에 연결한다.

커넥터는 5핀 XLR이지만, 실제로는 3핀만 사용한다. 3핀 XLR 커넥터나 폰 플러그 잭으로 DMX를 연결하는 기기도 있지만, 이는 규격 위반이다. DMX512-A에서는 5핀 XLR 이외의 사용은 금지되며, 커넥터를 설치할 공간이 없는 경우 어댑터를 부속하도록 되어 있다.

케이블 규격은 2004년에 제정 프로젝트가 시작되었다. 휴대용 규격과 영구 설비 규격이 있으며, 임피던스와 캐패시턴스 기준을 정의한다. 마이크나 오디오용 케이블은 DMX512에 사용하면 데이터 오류를 일으키기 쉽다.

Data Plus(3번 핀)와 Data Minus(2번 핀)는 신호 흐름 방향이 반대이다(암컷이 out, 수컷이 in). DMX512-A의 핀 배치는 다음과 같다.

핀 번호기능
1데이터 링크 공통 (Data Link Common)
2Data 1- (주 데이터 링크)
3Data 1+ (주 데이터 링크)
4Data 2- (보조 데이터 링크)
5Data 2+ (보조 데이터 링크)



규정에 반하여 2번과 3번 핀의 극성을 반대로 하는 제조사도 있다. 조명 제어반에는 극성 선택기가 있는 경우가 많다.

DMX512 데이터 링크는 시작 코드를 전송하고, 512채널에 대응하는 8비트 코드가 이어진다. 한 케이블로 최대 512개 제어가 가능하다. 더 많은 제어가 필요하면 여러 DMX "유니버스"를 사용한다. 유니버스는 DMX512의 하나의 데이터 링크와 그 링크상의 모든 기기를 의미한다.

DMX512 데이터는 EIA-485의 전기적 사양을 사용한다. 데이터는 250kbit/s로 시리얼 전송되며, 최대 513바이트 패킷이 연속 전송된다. 1바이트는 DMX512-A에서 "슬롯"이라고 불린다. 1비트 시작 비트와 2비트 정지 비트를 사용하며, 데이터는 리틀 엔디안이다. 패킷 선두에는 최소 88μs 브레이크 신호와 최소 8μs "Mark After Break"(MAB)가 이어진다. 브레이크 신호 뒤 최대 513 슬롯이 전송된다. 첫 번째 슬롯은 "시작 코드"이며, 뒤따르는 데이터 종류를 알린다. 조명이나 조광기용 시작 코드는 0이다.

나머지 슬롯은 레벨 데이터이다. 최대 512 슬롯을 전송하며, 수신 측은 슬롯을 세어 자신의 채널을 파악한다. DMX에는 오류 감지 및 정정 기능이 없다.

최대 길이 패킷 전송에는 약 23밀리초가 걸리므로, 리프레시 속도는 약 44Hz이다. 리프레시 속도를 높이려면 전송 채널 수를 줄이면 된다. 최소 패킷 길이는 24채널 분이지만, 많은 송신기는 512 채널을 항상 전송한다.

일반적인 조광기는 여러 조명을 제어하므로, 여러 슬롯을 사용한다. 가장 작은 채널 번호를 지정하고, 필요한 채널 수만큼 해당 기기가 사용한다. 각 슬롯은 하나의 조명 조광에 대응한다. 슬롯 값의 해석(프로파일)도 다양하다.

자동 조명은 연속적인 채널을 사용하여 조광, 색상, 고보(종판), 수평 이동(팬), 수직 이동(틸트) 등을 제어한다. 고보 채널 값은 그룹화하여 종판 선택에 사용한다.

DMX512 케이블로 기기를 데이지 체인하는 경우, 케이블이 길어지면 신호가 열화된다. DMX 버퍼를 사용하면 '''DMX512 in'''은 1개, '''DMX512 out'''은 여러 개가 되어, 각 আউট에 기기를 데이지 체인 연결할 수 있다. DMX 버퍼 없이 케이블을 Y자형으로 나누는 것은 불가능하다.

3. 1. 1. 종단 저항

DMX512 규격에 따르면 데이지 체인 방식의 마지막 슬레이브 장치의 OUT 또는 THRU 커넥터에 '종단 저항'을 연결해야 한다. 연결하지 않으면 개방 상태가 된다. 종단 저항은 주 데이터 신호 쌍에 저항이 통합된 독립형 수 커넥터이다. 이 저항은 케이블의 특성 임피던스와 일치한다. 보조 데이터 쌍을 사용하는 경우에도 종단 저항을 연결한다. 간단한 시스템 (장치가 적고 케이블이 짧은 시스템)에서는 종단 저항 없이 정상 작동하는 경우도 있지만, 표준에서는 종단 저항 사용을 요구한다. 일부 DMX 슬레이브 장치에는 기계식 스위치나 소프트웨어를 통해 수동으로 활성화하거나, 연결된 케이블의 부재를 자동으로 감지하여 활성화하는 내장 종단 저항이 있다.[4]

DMX512 신호선은 신호 케이블의 맨 끝에 종단 저항 하나를 장착해야 한다. 부적절한 종단은 깜박임, 제어 불가능하거나 잘못된 조명 작동, 기타 원치 않는 임의의 특수 효과를 유발하는 가장 흔한 원인이다.

일부 장비는 자동 종단 기능을 가지고 있고, 다른 장비는 물리적 스위치를 가지고 있으며, 나머지는 사용자가 물리적 종단기(예: 저항이 장착된 수 XLR-5 플러그)를 설치해야 한다.

사용자는 장치가 자동 종단 또는 스위치 종단 기능을 가지고 있는지 확인하는 것이 중요하다. 그렇지 않으면 DMX 회선이 여러 번 종단되거나, 올바르다고 믿었음에도 전혀 종단되지 않을 수 있다.

DMX 회선을 종단하면 물리적 케이블 결함이 드러나는 경우도 많다. 예를 들어 "Data -" 와이어가 끊어진 경우, 종단되지 않은 DMX 실행은 부분적으로 작동할 수 있지만 종단기를 장착하면 즉시 문제가 드러난다.

일반적으로 마지막 기기의 '''DMX512 out'''에는 터미네이터 플러그를 장착한다. 이는 임피던스를 정합하기 위한 저항이 2번과 3번 핀 사이에 있는 간단한 장치이다. 기기에 따라 자동 터미네이트 기능이 있어 터미네이터 플러그가 필요 없는 경우도 있다.

3. 2. 커넥터 및 케이블

DMX512는 XLR 3핀이나 5핀 케이블(일명 캐논 케이블) 또는 RJ45 케이블을 통해 조명등을 데이지 체인 방식으로 직렬 연결한다.[4] 각 장치에는 DMX512 "IN" 커넥터와 "OUT"(또는 "THRU") 커넥터가 있어, 컨트롤러의 OUT 커넥터를 첫 번째 장치의 IN 커넥터에 연결하고, 첫 번째 장치의 OUT 커넥터를 다음 장치의 IN 커넥터에 연결하는 방식으로 체인을 구성한다.

표준에서는 데이지 체인의 마지막 장치의 OUT 커넥터에 종단 저항을 연결하도록 요구한다. 종단 저항은 주 데이터 신호 쌍에 저항이 통합된 수 커넥터로, 케이블의 특성 임피던스와 일치한다. 일부 장치에는 자동 종단 기능이 내장되어 있어 별도의 종단 저항이 필요 없다.

DMX512 1990 초판에서는 5핀 XLR 커넥터를 사용하도록 규정했다. 송신(OUT) 포트에는 암형 커넥터, 수신 포트에는 수형 커넥터를 사용하며, 다른 XLR 커넥터 사용은 금지되었다.

3핀 XLR 커넥터는 예산/DJ 시장에서 DMX512로 흔히 사용되지만, DMX512 표준에서는 명시적으로 금지하고 있다. 3핀 XLR을 오디오 케이블과 혼동하여 연결하면 48볼트 팬텀 전원으로 인해 장비가 손상될 위험이 있으며, 신호 저하 및 불안정한 작동을 초래할 수 있다.

DMX512-A (ANSI E1.11-2008)는 고정 설치를 위해 8핀 모듈식 (8P8C, "RJ-45") 커넥터 사용을 정의했다. 그러나 표준 포함 이전에 여러 제조업체들이 RJ-45 커넥터에 대해 다른 핀 배열을 사용했었다. XLR 및 RJ-45가 부적합한 경우(예: 영구 설치)에는 다른 형태의 커넥터도 허용된다.

표준 케이블은 XLR5 커넥터를 사용하며, 한쪽 끝에는 수 커넥터, 다른 쪽 끝에는 암 커넥터가 있다. 수 커넥터는 송신측 암 잭(OUT)에, 암 커넥터는 수신측 수 잭(IN)에 연결된다.

DMX512용 케이블은 ANSI E1.11 표준에서 제외되었고, 별도의 케이블링 표준 프로젝트(휴대용: ANSI E1.27-1 – 2006, 영구 설치용: 초안 표준 BSR E1.27-2)가 시작되었다. DMX512 케이블은 의 공칭 특성 임피던스를 가져야 하며, EIA485용 케이블은 일반적으로 DMX512 사양을 충족한다. 반면, 마이크 및 라인 레벨 오디오 케이블은 임피던스와 정전 용량이 DMX512에 부적합하여 신호 왜곡 및 간헐적 오류를 유발할 수 있다.

Cat5 케이블은 DMX512A와 함께 사용 가능하며, RJ45 커넥터는 일부 DMX 호환 하드웨어에서 ESTA 표준 또는 독점 핀아웃과 함께 사용된다.

3. 2. 1. 5핀 XLR 핀 배열

핀 번호기능
1신호 공통
2데이터 1- (주 데이터 링크)
3데이터 1+ (주 데이터 링크)
4데이터 2- (보조 데이터 링크)
5데이터 2+ (보조 데이터 링크)



DMX512-A의 핀 배열은 위 표와 같다.

일부 제조사는 규정에 반하여 2번과 3번 핀의 극성을 반대로 제작하기도 한다. 이런 경우 어댑터 등이 필요하다. 조명 제어반에는 극성 선택기가 있는 경우가 많아, 전체 시스템이 반대 극성으로 구성되었다면 어댑터는 필요 없다.[4]

3. 2. 2. RJ-45 핀 배열

RJ-45 커넥터를 사용하는 DMX512-A 표준(ANSI E1.11-2008)은 고정 설치를 위해 8핀 모듈식(8P8C, 흔히 "RJ-45"라고 불림) 커넥터 사용을 허용한다.[4]

RJ-45 핀 배열은 다음과 같다.[4]

핀 번호기능
1데이터 1+
2데이터 1-
3데이터 2+
4할당되지 않음
5할당되지 않음
6데이터 2-
7데이터 1용 신호 공통 (0V)
8데이터 2용 신호 공통 (0V)



이 핀 배열은 5등급 케이블(Cat5) 연선 패치 케이블의 도체 쌍 배열과 일치한다. 4번과 5번 핀을 사용하지 않아, 실수로 케이블을 단일 회선 공중 전화망 전화 잭에 꽂았을 때 장비가 손상되는 것을 막을 수 있다.[4]

하지만 표준에 포함되기 전 여러 제조업체들이 RJ-45 커넥터에 대해 다른 핀 배열을 사용했었다는 점을 유의해야 한다.[4]

3. 3. 프로토콜

DMX512 프로토콜은 디지털 조명 제어에 사용되는 핵심 기술이다. DMX 프로토콜은 DALI, KNX 프로토콜 등과 함께 디지털 조명 제어 시스템(LMS: Light Management System, 조명 관리 시스템) 구축에 필수적이다.[4]

DMX512 네트워크는 멀티드롭 버스 토폴로지를 사용하며, 노드들은 흔히 데이지 체인 방식으로 연결된다. 즉, 하나의 DMX512 컨트롤러(마스터)와 여러 개의 슬레이브 장치(예: 디머, 안개 기계, 지능형 조명)가 연결된다. 각 슬레이브 장치는 DMX512 "IN" 커넥터와 "OUT"(또는 "THRU") 커넥터를 가지고 있다. 컨트롤러는 DMX512 케이블을 통해 첫 번째 슬레이브의 IN 커넥터에 연결되고, 첫 번째 슬레이브의 OUT 커넥터는 다음 슬레이브의 IN 커넥터에 연결되는 방식으로 체인이 이어진다.[4]

표준에 따르면 데이지 체인의 마지막 슬레이브에는 '종단 저항'을 연결해야 한다. 종단 저항은 케이블의 특성 임피던스와 일치하는 저항이다. 일부 DMX 슬레이브 장치에는 내장 종단 저항이 있어 자동 또는 수동으로 활성화할 수 있다.[4]

DMX512 네트워크는 "DMX 유니버스"라고 불린다. 하나의 DMX 유니버스는 512개의 채널로 구성되며, 각 채널은 0에서 255 사이의 값을 가질 수 있다. 각 슬레이브 장치는 서로 다른 채널 세트를 통해 마스터 컨트롤러의 제어를 받는다. 소형 컨트롤러는 하나의 유니버스만 제어할 수 있지만, 대형 컨트롤러는 여러 유니버스를 제어할 수 있다. 현대적인 컨트롤러는 비차폐 연선 커넥터(예: Cat 5, Cat 5e, Cat 6)를 사용하기도 하며, Art-Net이나 sACN 프로토콜을 통해 더 많은 유니버스를 제어할 수 있다.[4]

DMX512는 한 채널당 최대 512개의 조명등 디바이스를 지원하며, LED 조명등의 켜기/끄기, 밝기, 색온도, RGB 색상, 모터 제어 등을 할 수 있다. 연결은 XLR 3핀이나 5핀 케이블(캐논 케이블) 또는 RJ45 케이블을 통해 데이지 체인 방식으로 이루어진다.[4]

DMX512의 데이터는 EIA-485의 전기적 사양을 사용한다.

DMX512 타이밍 파라미터는 다양할 수 있지만, 일반적으로 다음과 같은 범위를 가진다.

최소 Break (μs)최소 MAB (μs)
전송9212
수신기 인식888



최대 크기 패킷(512 채널)을 전송하는 데는 약 23ms가 걸리며, 이는 최대 재생률 약 44Hz에 해당한다. 더 높은 재생률을 위해서는 512개 미만의 채널을 가진 패킷을 전송할 수 있다.

제어 대상 기기는 일반적으로 데이지 체인 방식으로 연결된다. 각 기기에는 DMX512 in 커넥터가 있으며, 일반적으로 DMX512 out 커넥터도 있다(기기에 따라 DMX512 thru로 표시되는 경우도 있다). 컨트롤러의 DMX512 out에 케이블을 연결하고, 이를 첫 번째 기기의 DMX512 in에 연결한다. 두 번째 기기는 첫 번째 기기의 DMX512 out에 연결한다. 보통 마지막 기기의 DMX512 out에는 터미네이터 플러그를 장착한다. 이는 임피던스를 정합하기 위한 저항(보통 120Ω)이 2번과 3번 핀 사이에 있는 간단한 장치이다. 기기에 따라 자동 터미네이트 기능이 있어 터미네이터 플러그가 필요 없는 경우도 있다.

커넥터 자체는 5핀 XLR이지만, 실제 사용하는 것은 그 중 3핀이다. 기기에 따라 3핀 XLR 커넥터를 사용하거나, 폰 플러그 잭으로 DMX를 연결하는 기기도 있다. 그러나 이는 규격 위반이며, 프로용 기기에서는 DMX512-A 준수가 일반화되고 있다. DMX512-A에서는 5핀 XLR 이외의 사용은 원칙적으로 금지되며, 커넥터를 설치할 공간이 없는 경우 어댑터를 부속하도록 되어 있다.

케이블은 임피던스와 캐패시턴스 기준을 만족해야 한다. 마이크나 오디오용 케이블은 특성이 다르기 때문에, DMX512에 사용해서는 안 된다.

Data Plus(3번 핀)와 Data Minus(2번 핀)는 보통과 신호의 흐름 방향이 반대이다(암컷이 out, 수컷이 in). DMX512-A의 핀 배치는 다음과 같다.


  • Data Link Common
  • Data 1- (주 데이터 링크)
  • Data 1+ (주 데이터 링크)
  • Data 2- (보조 데이터 링크)
  • Data 2+ (보조 데이터 링크)


규정에 반하여 2번과 3번 핀의 극성을 반대로 하는 제조사도 있어, 어댑터 등이 필요하게 된다. 조명 제어반에는 극성 선택기가 있는 경우가 많다.

여러 개의 DMX 유니버스를 사용하여 제어를 확장하거나 분리할 수 있다.

DMX512 케이블로 기기를 데이지 체인하는 경우, 케이블 길이가 길어지면 신호가 열화될 수 있다. DMX 버퍼를 사용하여 신호를 증폭하고 분배할 수 있다. DMX 버퍼를 사용하지 않고 케이블을 Y자형으로 나누는 것은 불가능하며, 신호 반사로 인해 오작동을 일으킬 수 있다.

3. 3. 1. 시작 코드

데이터 링크 계층에서 DMX512 컨트롤러는 초당 25만 비트(250 kbit/s)의 비동기 직렬 데이터를 전송한다. 데이터 형식은 1개의 시작 비트, 8개의 데이터 비트(최하위 비트 우선[10]), 2개의 정지 비트로 고정되어 있으며, 패리티 비트는 사용하지 않는다.

패킷의 첫 번째 슬롯은 데이터 유형을 지정하는 "시작 코드"를 위해 예약되어 있다. 시작 코드 0x00(16진법 0)은 대부분의 조명 기구 및 디머를 포함하는 모든 DMX512 호환 장치에 사용되는 표준 값이다. 다른 시작 코드는 텍스트 패킷(0x17), 시스템 정보 패킷(0xCF), DMX에 대한 RDM 확장(0xCC) 및 다양한 독점 시스템에 사용된다. ESTA는 대체 시작 코드 데이터베이스를 유지 관리한다.[11]

DMX512 데이터 링크에서는 먼저 데이터 형식을 지정하는 시작 코드를 전송하고, 그 뒤에 512개 채널에 대응하는 8비트 코드가 이어진다. 따라서 하나의 케이블로 최대 512개의 조광 또는 제어가 가능하다.

나머지 슬롯은 실제 레벨 데이터이다. 최대 512개의 슬롯이 전송되며, 수신 측은 슬롯을 세어 자신의 채널을 파악해야 한다. DMX에는 오류 감지 및 정정 기능이 없으므로, 수신 측에서 슬롯을 놓치지 않는 것이 중요하다.

브레이크 신호 뒤에 최대 513개의 슬롯이 전송된다. 첫 번째 슬롯은 "시작 코드"이며, 뒤따르는 데이터의 종류를 알린다. 조명이나 조광기용 시작 코드는 0이다. 다른 시작 코드로는 텍스트 패킷, 시스템 정보 패킷(SIP), 시스템 고유의 것, DMX의 RDM(Remote Device Management) 확장용 등이 있다.

3. 3. 2. 채널 데이터

DMX512 데이터는 EIA-485의 전기적 사양을 사용하며, 250kbit/s의 시리얼로 전송된다. 한 번에 연속 전송되는 데이터는 최대 513바이트의 패킷이며, 1바이트는 DMX512-A에서 "슬롯"이라고 불린다. 이 프로토콜은 1비트의 시작 비트와 2비트의 정지 비트를 사용하며, 데이터는 리틀 엔디안이다.

각 프레임은 다음으로 구성된다.

  • 브레이크 조건
  • 마크-애프터-브레이크(Mark-After-Break, MAB)
  • 슬롯 0 (1바이트 시작 코드 포함)
  • 최대 512개의 채널 데이터 슬롯 (각각 1바이트 포함)


패킷의 시작은 "마크"(논리적 1)가 뒤따르는 브레이크로 표시되며, 이를 "마크-애프터-브레이크"(MAB)라고 한다. 브레이크는 한 패킷의 끝과 다른 패킷의 시작을 알리며, 수신자가 수신을 시작하게 하고 패킷 내 데이터 바이트의 위치를 참조하는 역할을 한다. 프레임된 데이터 바이트는 ''슬롯''이라고 불린다. 브레이크 다음에는 최대 513개의 슬롯이 전송된다.

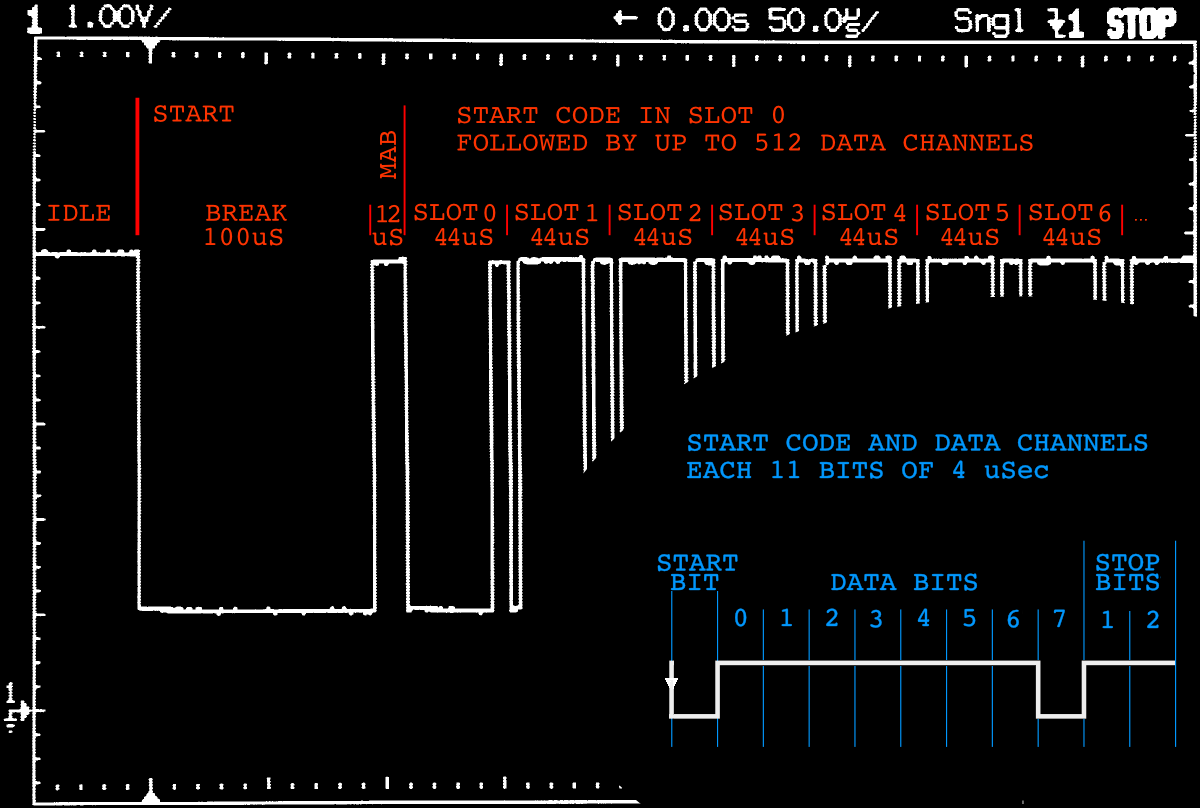

오실로스코프에서 DMX512 신호, 측정된 타이밍을 표시하기 위해 주석 처리됨


첫 번째 슬롯은 패킷의 데이터 유형을 지정하는 "시작 코드"이다. 대부분의 조명 기구 및 디머를 포함하는 모든 DMX512 호환 장치에 사용되는 표준 값은 0x00(16진법 0)이다. 다른 시작 코드는 텍스트 패킷(0x17), 시스템 정보 패킷(0xCF), DMX에 대한 RDM 확장(0xCC) 및 다양한 독점 시스템에 사용된다. ESTA는 대체 시작 코드 데이터베이스를 유지 관리한다.[11]

시작 코드 다음의 모든 슬롯에는 슬레이브 장치에 대한 제어 설정이 포함된다. 패킷 내 슬롯 위치는 제어할 장치와 기능을 결정하고, 데이터 값은 제어 설정점을 지정한다.

대부분의 데이터는 기본 Null 시작 코드 00h로 전송된다. 표준에서 발췌한 내용은 다음과 같다.

> 8.5.1 NULL START 코드

>

> NULL START 코드는 후속 데이터 슬롯을 유형이 지정되지 않은 순차적인 8비트 정보 블록으로 식별한다.

>

> NULL START 코드로 식별된 패킷은 DMX512 네트워크에서 전송되는 기본 패킷이다. 이 표준의 이전 버전에서는 NULL START 코드를 사용하여 디머 클래스 데이터만 전송한다고 가정했다. 실제로 NULL START 코드 패킷은 다양한 장치에서 사용되었으며, 이 버전에서는 이러한 사실을 인식한다.

>

> 각 NULL START 코드 패킷에는 공식적인 데이터 또는 주소 지정 구조가 없다. 패킷의 데이터를 사용하는 장치는 패킷 내에서 해당 데이터의 위치를 알아야 한다.

디머 팩 또는 랙은 슬롯 그룹을 사용하여 디머의 레벨을 결정한다. 일반적으로 디머는 해당 팩에서 가장 낮은 번호의 디머를 나타내는 시작 주소를 가지며, 주소 지정은 거기에서 가장 높은 번호의 디머까지 증가한다. 예를 들어, 각각 6개의 디머로 구성된 두 개의 팩이 있다면, 첫 번째 팩은 주소 1에서 시작하고 두 번째 팩은 주소 7에서 시작한다. DMX512 패킷의 각 슬롯은 하나의 디머에 해당한다.

DMX는 널 시작 코드 패킷에 대한 16비트 인코딩 방식을 의무화하지 않지만, 무빙 라이트의 많은 매개변수는 8비트보다 큰 숫자의 인코딩을 사용한다. 이러한 매개변수를 보다 정확하게 제어하기 위해 일부 기기는 더 높은 정확도를 요구하는 매개변수에 두 개의 채널을 사용한다. 첫 번째 채널은 거친 값(전체 이동 범위에 대해 256단계)을 제어하고, 두 번째 채널은 미세한 값(각 거친 단계에 대해 256단계)을 제어한다. 이렇게 하면 65536단계의 16비트 값 범위가 제공되어 Pan 또는 Tilt와 같은 16비트로 제어되는 모든 매개변수에 대해 훨씬 더 높은 정확도를 허용한다.

최대 길이의 패킷 전송에는 약 23밀리초가 걸리므로, 리프레시 속도는 약 44Hz이다. 리프레시 속도를 높이려면 전송 채널 수를 줄이면 된다. 이는 512채널을 모두 전송하기 전에 다음 패킷을 전송하기 시작한다는 것을 의미한다. 최소 패킷 길이는 24채널 분이다. 그러나 수신 측이 짧은 패킷에 대응하지 못하는 경우가 많기 때문에, 많은 송신기는 512채널을 항상 전송하도록 되어 있다.

일반적인 조광기는 여러 조명을 제어하므로, 여러 슬롯을 사용하여 조광 레벨을 결정한다. 일반적으로 가장 작은 채널 번호를 지정하고, 필요한 채널 수만큼 해당 기기가 사용한다. 예를 들어, 6개의 조명을 조광하는 조광기가 2대 있으면, 1대는 채널 1부터, 2대는 채널 7부터 사용한다. 각 슬롯은 하나의 조명의 조광에 대응한다. 슬롯에서 나타낸 레벨 수치의 해석(프로파일)도 다양하다. 선형 프로파일의 경우, 슬롯의 값이 그대로 조명의 강도에 대응한다. 예를 들어, 예열 프로파일에서는 슬롯이 나타내는 값이 5% 미만이면 5%의 출력을 유지하고, 5%를 초과하면 선형으로 출력을 변화시킨다.

조명을 자동으로 움직이는 경우, 연속적인 채널을 사용하여 다양한 제어를 수행한다. 예를 들면 다음과 같다.

  • 조광
  • 색상
  • 고보(종판)
  • 수평 이동(팬)
  • 수직 이동(틸트)


고보의 채널 값은 그룹화하여 종판 선택에 사용한다. 예를 들어, 0 - 20은 종판 없음, 21 - 40은 종판 1번, 41 - 60은 종판 2번과 같은 식이다. 또한, 같은 채널에서 종판의 회전을 지시할 수도 있다.

4. 실제 활용

DMX512 네트워크는 일반적으로 멀티드롭 버스 토폴로지를 사용하며, 노드들은 데이지 체인 방식으로 연결된다. 네트워크는 DMX512 컨트롤러(마스터)와 하나 이상의 슬레이브 장치로 구성된다. 예를 들어, 조명 콘솔은 디머, 안개 기계, 지능형 조명과 같은 슬레이브 장치를 제어한다.

각 슬레이브 장치는 DMX512 "IN" 커넥터와 "OUT"(또는 "THRU") 커넥터를 가진다. 컨트롤러는 DMX512 케이블을 통해 첫 번째 슬레이브의 IN 커넥터에 연결된다. 그 다음 케이블은 첫 번째 슬레이브의 OUT 또는 THRU 커넥터를 다음 슬레이브의 IN 커넥터에 연결하는 방식으로 연결된다.

표준에서는 데이지 체인의 마지막 슬레이브 OUT 또는 THRU 커넥터에 '종단 저항'을 연결할 것을 요구한다. 종단 저항은 저항이 통합된 독립형 수 커넥터이며, 케이블의 특성 임피던스와 일치한다. 일부 DMX 슬레이브 장치는 내장 종단 저항을 가지고 있다.

DMX512 네트워크는 "DMX 유니버스"라고 불린다.[4] DMX512 컨트롤러의 각 OUT 커넥터는 단일 유니버스를 제어할 수 있으며, 각 유니버스는 512개의 채널로 구성된다. 대형 제어 데스크(운영자 콘솔)는 여러 유니버스를 제어할 수 있다. 더 현대적인 제어 데스크는 비차폐 연선 커넥터 (예: Cat 5, Cat 5e 또는 Cat 6)를 갖추고 있으며, Art-Net IV 프로토콜을 사용하여 최대 524,288개의 DMX512 유니버스[5] 또는 sACN 프로토콜을 사용하여 65,536개의 유니버스를 제어할 수 있다.

DMX512 1990 초판에서는 5핀 XLR 커넥터를 사용하도록 명시했다. 다른 XLR 스타일 커넥터의 사용은 금지된다. 3핀 XLR 커넥터는 예산/DJ 시장에서 DMX512로 흔히 사용되지만, DMX512 표준에서는 명시적으로 금지하고 있다. 3핀 XLR을 사용하면 오디오 케이블이 실수로 연결될 경우 조명 장비가 손상될 위험이 있다.

DMX512-A (ANSI E1.11-2008)는 고정 설치를 위해 8핀 모듈형 (8P8C, "RJ-45") 커넥터 사용을 정의했다. 여러 제조업체는 이 표준에 포함되기 전에 RJ-45 커넥터에 대해 다른 핀 배치를 사용했다. XLR 및 RJ-45가 부적절한 경우 다른 형태의 커넥터가 허용된다. ANSI E1.11 - 2008 7절에서 대체 커넥터 사용에 대한 내용을 다룬다.

디지털 조명 제어 초창기에는 제조업체들이 자체 디지털 제어 신호에 다양한 커넥터와 핀 배열을 사용했다. 이 중 가장 흔한 것은 3핀 XLR 커넥터였다. DMX512가 비준되었을 때, 많은 제조업체들은 5핀 XLR 커넥터로의 어댑터를 사용하여 기존 장비에서 DMX512 제어를 사용할 수 있도록 했다.

3핀 XLR 오디오 신호와 DMX 신호를 서로 연결하면 장비가 손상될 위험이 있다. DMX512-A는 5핀 XLR 커넥터여야 한다고 명시한다. 일부 제조업체는 비용 절감을 위해 3핀 XLR 커넥터를 사용하는 장치를 만들었다. 그러나 3핀 XLR은 마이크로폰 및 사운드 믹싱 콘솔 연결에 사용되므로, DMX512 장비를 잘못 연결할 위험이 있다. 믹싱 콘솔에서 방출되는 +48볼트의 팬텀 파워는 DMX512 장비에 손상을 줄 수 있다. 조명 데스크에서 방출되는 DMX512 신호는 마이크로폰 및 기타 사운드 장비에 손상을 줄 수 있다. 따라서 DMX512 신호에는 5핀 XLR만 사용하는 것이 가장 좋다.

4. 1. 견고성

DMX512의 인기는 부분적으로 그 견고함에 기인한다. 케이블은 이더넷이나 다른 고속 데이터 케이블을 무용지물로 만들 수 있는 방식으로 손상될 수 있지만, 케이블 결함은 때때로 임의의 트리거링과 같은 간헐적인 문제를 일으킬 수 있다.[1] 예기치 않은 조명 기구의 동작은 주소 오류, 케이블 결함, 컨트롤러의 잘못된 데이터 또는 여러 DMX 소스가 실수로 단일 조명 기구 체인에 적용될 때 발생한다.[1] DMX512는 단순하기 때문에 견고하다. 이더넷과 같은 고속 데이터 케이블에서는 상상할 수 없는 거친 취급을 해도 문제없이 운용할 수 있다. 터미네이션 플러그 없이도 운용에 지장이 없는 경우도 있다. 문제가 발생하는 것은 기기의 채널 설정 오류, 케이블 연결 오류, 컨트롤러의 제어 데이터 오류가 대부분이다. 케이블에 문제가 있으면 기기가 간헐적으로 오작동하는 등의 기묘한 현상이 발생한다.

보조 데이터 링크용 2개의 핀은 두 번째 유니버스의 데이터를 전송하기 위한 것이지만, 최근에는 그 용도로 사용하는 경우는 거의 없다. 제조사에 따라 규격에서 금지된 3핀 커넥터를 사용하고 있다. DMX512-A에서는 5핀 XLR 커넥터만 사용하도록 규정하고 있다. 왜 그런 규정이 있냐면, 3핀 XLR은 쉽게 믹싱 콘솔 등에 연결할 수 있기 때문이다. 잘못 연결하면 강력한 음성 신호가 조명 등의 전기 회로를 손상시킬 위험이 있다. 그러나 일부 제조사는 XLR 커넥터의 추가 핀을 전력(DC24V) 송전에 사용하고 있어, 이를 DMX512 대응 기기와 연결하면 역시 회로가 손상될 수 있다.

조명의 방향은 아주 약간 각도를 바꾸는 것만으로 무대 위에 닿는 빛이 크게 변화한다. 따라서, 가능한 정확한 제어가 바람직하지만, DMX512에서는 1슬롯당 레벨이 0에서 255이며, 그 이상의 세밀한 지정을 할 수 없다. 따라서 팬과 틸트에 각각 2개의 채널을 사용하고, 0부터 65535의 값을 사용하여 제어하는 기기도 있다. 이를 구형 컨트롤러로 제어할 경우, 2개의 연속적인 제어 채널이 하나의 동작에 대응하게 된다. 그리고 한쪽은 대략적인 제어(레벨을 256 단위로 변화시킴)이며, 다른 한쪽은 세밀한 제어(256 미만의 세밀한 레벨 조정)에 대응한다.

최근에는 케이블 설치가 어려운 경우에 무선 LAN 기술을 사용하는 DMX512 어댑터가 등장하고 있다. 무선으로 EIA-485 신호를 전송하면, 이상적인 조건에서는 약 900m까지 통신이 가능하지만, 제조사는 300m에서 400m 정도의 유효 범위를 설정하고 있다.

4. 2. 무선 DMX

최근에는 케이블 설치가 어려운 경우에 무선 LAN 기술을 사용하는 DMX512 어댑터가 등장하고 있다. 무선 DMX512 네트워크는 이상적인 조건에서 약 914.40m 이상의 거리에서도 작동할 수 있지만, 대부분의 무선 DMX512 링크는 안정적인 작동을 위해 최대 약 304.80m 에서 약 457.20m로 제한된다.[15] 무선으로 EIA-485 신호를 전송하면, 이상적인 조건에서는 약 900미터까지 통신이 가능하지만, 제조사는 300미터에서 400미터 정도의 유효 범위를 설정하고 있다.

최초로 상업화된 무선 DMX512 시스템은 상업용 무선 모뎀을 사용한 주파수 도약 확산 스펙트럼(FHSS) 기술을 기반으로 했다.[15] 이후의 다른 시스템에서도 FHSS 기술을 사용했지만, 더 높은 대역폭을 사용했다. FHSS 시스템은 WiFi(와이파이)/WLAN과 같은 다른 유형의 무선 통신 시스템을 방해하는 경향이 있었다. 이는 주변의 무선 시스템을 감지하고 회피하여 점유된 주파수에서 전송을 피하는 기술인 적응형 주파수 도약을 사용하여 최신 무선 DMX 시스템에서 해결되었다.[16]

현재 여러 개의 호환되지 않는 무선 프로토콜이 존재한다. E1.31 - 스트리밍 ACN과 같은 DMX-over-이더넷 프로토콜을 사용하여 WiFi를 통해 DMX 데이터를 보낼 수 있지만, WiFi의 매우 가변적인 지연 시간으로 인해 일반적으로 권장되지 않는다.

이러한 무선 DMX512 네트워크는 일반적으로 컨트롤러에 무선 송신기를 사용하고, 조명기구 근처에 전략적으로 배치된 수신기를 사용하여 무선 신호를 기존의 DMX512 유선 네트워크 신호로 다시 변환하거나, 개별 조명기구에 내장된 무선 수신기를 사용한다.

5. 발전과 미래

DMX512는 유니버스당 최대 512개 슬롯 제한, 단방향 신호, 오류 감지 부재와 같은 단점을 가지고 있었다. 이를 해결하기 위해 여러 대안들이 제안되었다. 2004년 DMX512-A 개정판에서는 시스템 정보 패킷(SIP)이 추가되었다. SIP는 널(Null) 패킷과 번갈아 전송될 수 있으며, DMX 널 데이터에 대한 체크섬을 전송할 수 있는 기능이 있지만, 거의 구현되지 않았다.

DMX512-A의 개정판인 E1.11-2004는 원격 장치 관리(RDM) 프로토콜의 기반을 마련했다. RDM은 조명 컨트롤러와 조명 기구 간의 양방향 통신을 가능하게 하여, 기구에서 컨트롤러로 진단 피드백을 보낼 수 있게 한다. RDM은 2006년 ANSI E1.20으로 ANSI의 승인을 받았다.

5. 1. 이더넷 기반 프로토콜

DMX512의 단점(유니버스당 최대 512개 슬롯 제한, 단방향 신호, 오류 감지 부재 등)을 해결하기 위해 여러 대안이 제안되었다.[17] 이더넷 기반 프로토콜은 컨트롤 위치에서 기구에 더 가까운 브레이크아웃 박스까지 단일 케이블을 통해 여러 DMX 유니버스를 분배할 수 있게 해준다. 이 박스들은 기존의 DMX512 신호를 출력한다.

이를 위해 사용되는 두 가지 무료 프로토콜에는 ANSI E1.31—2009[17] 엔터테인먼트 기술—ACN을 사용하여 DMX512를 전송하기 위한 경량 스트리밍 프로토콜(2009년 5월 4일 발행)과 아트-넷이 있다.

5. 2. ACN (Architecture for Control Networks)

DMX512의 단점(채널 수 제한, 단방향 신호, 오류 감지 및 수정 불가능)을 해결하기 위해 여러 확장 기능이 제안되었다. 그 예시로 컨트롤러와 브레이크아웃 박스를 CAT5 케이블로 연결하여 여러 DMX 유니버스의 패킷을 전송하고, 브레이크아웃 박스에서 여러 기기로 기존과 동일한 신호를 전송하는 방식이 있다. 각 제조사가 독자적으로 확장해왔지만, ESTA는 현재 이 방식의 표준화에 힘쓰고 있다.

2004년 판 DMX512-A에서는 원격 장치 관리(RDM) 프로토콜이 확장으로 규정되었다. RDM은 각 기기의 진단 피드백을 컨트롤러로 보내 양방향 통신을 실현하며, 2006년 ANSI에 승인되어 빠르게 확산되고 있다.

ESTA는 제어 네트워크를 위한 아키텍처(ACN) 프로젝트도 진행하고 있다. 이는 신뢰할 수 있는 전송 메커니즘을 제공하는 것을 முதன்மை 목적으로 한다. ACN에는 기기가 컨트롤러에게 자신의 사양(제어 방법 등)을 통지하는 Device Description Language도 포함되어 있다.[17]
