1. 개요

연선(Twisted pair cable)은 전자기 간섭을 상쇄하기 위해 두 개의 절연된 전선을 꼬아 만든 통신 케이블이다. 1880년대 전기 노면전차의 등장으로 통신선에 잡음이 발생하자, 엔지니어들은 전선을 주기적으로 교차시키는 연선 방식을 고안했다. 연선은 비차폐 연선(UTP)과 차폐 연선(STP)으로 나뉘며, 전송 속도와 주파수 특성에 따라 카테고리 1부터 8까지 분류된다. 이더넷 통신에서 핵심적인 역할을 하며, 10BASE-T부터 40GBASE-T까지 다양한 규격을 지원한다. 연선의 성능은 ISO/IEC 11801 및 TIA/EIA-568에 의해 전기적 특성으로 규정되며, 누화, 외부 노이즈, 반사, 삽입 손실, 기계적 특성 등이 주요 기술적 과제이다.

더 읽어볼만한 페이지

케이블 - 카테고리 5 케이블
카테고리 5 케이블은 이더넷 네트워크의 구조화된 케이블링에 주로 사용되는 최대 100 MHz 주파수 성능의 연선 케이블 표준으로, ANSI/TIA/EIA-568-A에서 정의되었으며, 대한민국에서는 KS 표준에 따라 관리되고 카테고리 5e 및 6으로 대체되었지만 일부 환경에서 사용되며 화재 안전 등급을 준수해야 한다.
케이블 - 전선 지중화
전선 지중화는 전선과 전주를 지하에 매설하여 도시 미관을 개선하고 재해를 방지하는 사업으로, 다양한 방식으로 시행되며 도시 미관 개선, 지역 경제 활성화, 재해 방지 등의 장점이 있지만 높은 초기 비용과 유지 보수의 어려움 등의 과제도 안고 있다.
통신 회로 - 트랜스폰더
트랜스폰더는 수신 신호를 증폭하여 재송신하는 중계기로, 무선 통신, 위성 통신, 항공/해상 교통 관제, 철도 시스템, 전자 요금 징수 시스템 등 다양한 분야에서 활용된다.
통신 회로 - 반송파
반송파는 정보를 전송하기 위해 변조되는 기본 주파수 신호로, 초기 라디오 시스템에서 중요한 역할을 했으며 현대에도 다중 채널 전송 기술에 활용된다.
2 - 이진법
이진법은 0과 1 두 개의 숫자를 사용하는 밑이 2인 위치 기수법으로, 컴퓨터 과학의 기초가 되었으며 현대 컴퓨터에서 데이터를 저장하고 처리하는 데 사용된다.
2 - 페어 스케이팅
페어 스케이팅은 두 선수가 함께 스케이팅하며 고난도 기술을 구사하는 피겨 스케이팅 종목으로, 쇼트 프로그램과 프리스케이팅으로 구성되며, 1908년 하계 올림픽에서 정식 종목으로 채택되었다.

연선
개요
종류	케이블
용도	통신
사용 분야	근거리 통신망 (LAN) 전화선 이더넷
기술적 정보
구조	절연된 구리선 두 가닥을 꼬아 놓은 형태
목적	외부 전자기장의 간섭을 줄임 누화 감소
원리	두 선에 유도되는 잡음의 상쇄 신호 전송 품질 향상
종류
쉴드 유무에 따른 분류	차폐 (STP) 비차폐 (UTP)
용도에 따른 분류	전화선 데이터 통신 전력선
장점 및 단점
장점	상대적으로 저렴한 가격 쉬운 설치 다양한 네트워크 환경에 적용 가능
단점	광섬유에 비해 낮은 대역폭 긴 거리 전송 시 신호 감쇄 발생
규격
주요 규격	카테고리 5 (Cat 5) 카테고리 5e (Cat 5e) 카테고리 6 (Cat 6) 카테고리 6a (Cat 6a)
전송 속도	규격에 따라 10Mbps에서 10Gbps까지 지원

2. 역사

초기에 전화는 전신선을 사용했으나, 1880년대에 여러 도시에 전기 노면전차가 설치되면서 통신선에 잡음이 발생하는 문제가 생겼다. 전화 회사들은 평형 회로를 도입하여 이 문제를 해결하려 했으나, 전력 공급이 확대되면서 전력선과의 간섭 문제가 다시 나타났다.

몇 년 후, 전력 사용량이 증가하면서 간섭이 다시 증가했고, 엔지니어들은 이를 상쇄하기 위해 연선이라는 방법을 고안했다. 연선은 전선을 주기적으로 교차시켜 전력선으로부터의 EMI를 상쇄하는 방식이다. 이는 1킬로미터당 약 4번 또는 1마일당 6번 꼬는 방식으로 구현되었다. 이러한 주기적인 연선을 가진 개방형 2선식 평형 회선은 오늘날에도 일부 시골 지역에서 여전히 사용되고 있다.

꼬임쌍선 케이블은 1881년 알렉산더 그레이엄 벨이 발명했다.^[4]^[32] 1900년까지 미국의 전화 네트워크는 대부분 꼬임쌍선 또는 연선 방식으로 전환되었다. 오늘날 전화 회사 소유의 옥외 유선 통신망에 주로 사용되며 음성 서비스 제공에 기여하고 있다.

3. 종류

초창기 전화기는 단선 접지 방식 전신 회선을 사용했다. 1880년대에 많은 도시에 전기 노면 전차가 설치되면서 이 회선에 잡음이 유입되었다. 전화 회사들은 평형 회로로 전환했는데, 이는 감쇠를 줄여 통화 범위를 늘리는 부수적인 이점을 제공했다.

전력 분배가 더 흔해지면서 전신주의 가로대에 양쪽에 걸린 두 개의 전선이 전기 전력선과 경로를 공유했다. 몇 년 안에 전기의 사용이 다시 증가하면서 간섭도 증가했고, 이에 엔지니어들은 간섭을 상쇄하기 위해 연선이라는 방법을 고안했다.

연선에서는 전선이 몇 개의 전신주마다 위치를 교환한다. 이러한 방식으로 두 전선은 전력선으로부터 유사한 EMI를 받게 된다. 이것은 1킬로미터당 약 4번 또는 1마일당 6번의 꼬임률로, 꼬임의 초기 구현을 나타낸다. 주기적인 연선을 가진 이러한 개방형 2선식 평형 회선은 오늘날에도 일부 시골 지역에서 여전히 사용되고 있다.

꼬임쌍선 케이블은 1881년 알렉산더 그레이엄 벨에 의해 발명되었다.^[4] 1900년까지 미국의 전체 전화 네트워크는 간섭을 방지하기 위해 꼬임쌍선 또는 연선 방식이었다.

ISO/IEC 11801도 참고

디지털 통신과 이더넷이 널리 보급되기 전에는 전화 케이블에 대한 국제 표준이 없었다. 표준은 국가 수준에서 정해졌다. 예를 들어, 영국에서는 영국 우체국이 CW1293 및 CW1308 케이블을 지정했다.

절연재로 폴리에틸렌 및 기타 플라스틱이 일반적으로 사용되기 전에, 전화 꼬임쌍 케이블은 구리에 왁스 코팅된 왁스 종이나 면으로 절연되었다. 이러한 유형의 케이블의 전체 피복은 일반적으로 납이었다. 이 스타일의 케이블은 전화 발명 직후인 19세기 후반에 사용되기 시작했다.^[15]

3. 1. 차폐 유무에 따른 분류

꼬임쌍선은 평형 회로의 일부로 사용되어, 전자기장 결합으로 인한 노이즈 전류의 영향을 줄인다. 두 전선에 유도되는 전류는 거의 같으며, 꼬임을 통해 전자기 간섭원으로부터 동일한 거리에 있도록 하여 노이즈를 공통 모드 신호로 만들어 수신기에서 제거한다. 공통 모드 제거는 노이즈 소스가 신호선에 가까울 때 실패할 수 있지만, 꼬임은 각 반 꼬임에서 노이즈 소스에 가장 가까운 전선을 교환하여 이를 방지한다. 꼬임률은 케이블 사양의 일부이며, 인접한 쌍의 꼬임률이 같으면 누화가 발생할 수 있으므로 일반적으로 꼬임률을 다르게 한다.^[2]

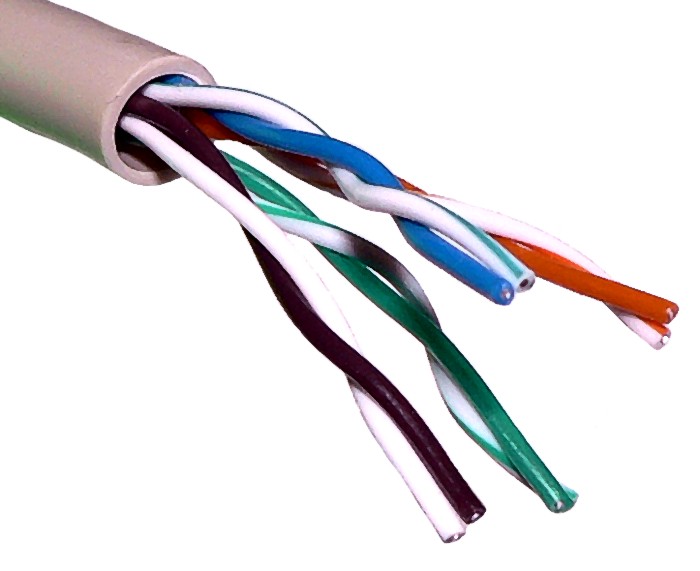

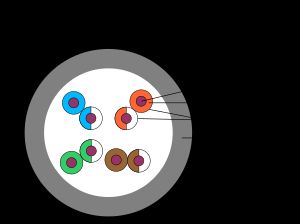

비차폐 연선 (UTP, Unshielded Twisted Pair)UTP 케이블은 전화 및 이더넷 네트워크에 주로 사용된다. 실내 전화용 UTP는 25쌍 세트로 그룹화되며, 22 또는 24 미국 전선 게이지(AWG) 구리 전선으로 만들어진다.^[5] 도시 실외 전화 케이블은 수백 또는 수천 쌍을 포함하며, 각 번들은 서로 다른 꼬임률을 가진다. UTP는 광섬유 및 동축 케이블보다 저렴하여 단거리 및 중거리 데이터 네트워크에 자주 사용되며, 텔레비전 신호의 베이스밴드와 일치하도록 대역폭(신호 처리)이 개선되어 보안 카메라와 같은 비디오 애플리케이션에도 사용된다.^[6]

대한민국에서는 UTP 케이블이 전화선이나 이더넷 등에 많이 쓰이며, 특히, 처리가 간단하고 가격이 저렴하여 빠른 전송을 필요로 하지 않는 이더넷의 LAN 용도로 표준으로 사용되고 있다.^[33]
차폐 연선 (STP, Shielded Twisted Pair)

STP 케이블은 차폐를 통해 전자기 간섭을 방지한다. 차폐는 개별 쌍 또는 쌍의 집합에 적용될 수 있으며, 포일 또는 꼬인 와이어 형태이다. ISO/IEC 11801:2002(부록 E)는 꼬임쌍선 케이블에 대한 차폐 지정을 ''x/xTP'' 형식으로 표준화한다.^[7]^[8]

차폐된 Cat 5e, Cat 6/6A, Cat 8/8.1 케이블은 F/UTP 구조, 차폐된 Cat 7/7_A 및 Cat 8.2 케이블은 S/FTP 구조를 사용한다.^[9] 차폐는 접지 역할을 할 수 있으며, 포일 차폐 꼬임쌍선 케이블에는 드레인 와이어가 포함될 수 있다.

일반적인 차폐 구조는 다음과 같다.

'''개별 차폐(U/FTP):''' 각 쌍에 알루미늄 포일 사용.^[10]
'''전체 차폐(F/UTP, S/UTP, SF/UTP):''' 모든 쌍에 포일, 꼬인 차폐 또는 포일을 사용한 꼬임 사용.

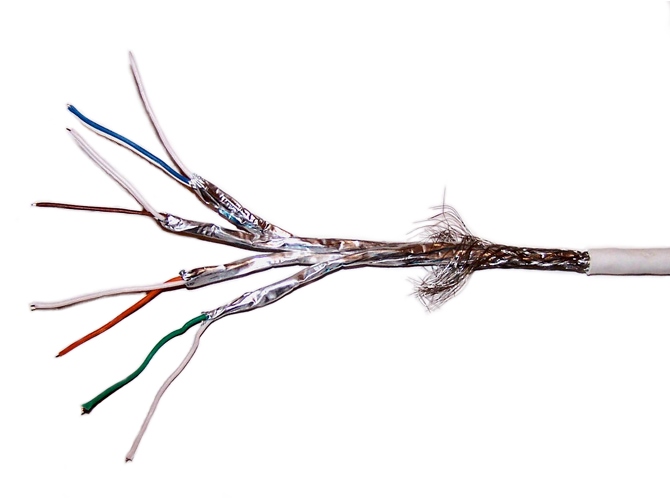

'''개별 및 전체 차폐(F/FTP, S/FTP, SF/FTP):''' 각 쌍에 포일 사용 후 외부 포일 또는 꼬인 차폐 사용.

초기 차폐 꼬임쌍선의 예는 IBM STP-A이다.^[7]^[11]

케이블 구조 유형에 대한 일반적인 업계 명명법
업계 약어	ISO/IEC 11801 지정	케이블 차폐	쌍 차폐	그림

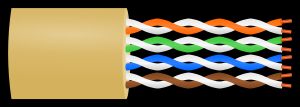

UTP, TP	U/UTP	없음	없음	U/UTP 꼬임쌍선 케이블 차폐

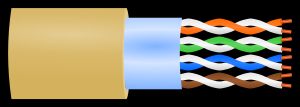

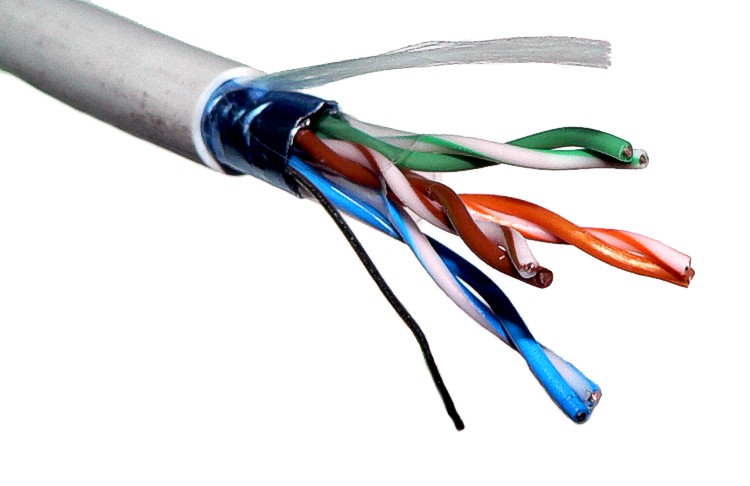

FTP, STP, ScTP	F/UTP	포일	없음	F/UTP 꼬임쌍선 케이블 차폐

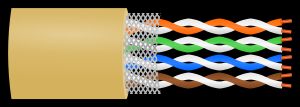

STP, ScTP	S/UTP	꼬임	없음	S/UTP 꼬임쌍선 케이블 차폐

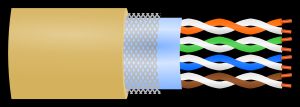

SFTP, S-FTP, STP	SF/UTP	꼬임 및 포일	없음	SF/UTP 꼬임쌍선 케이블 차폐

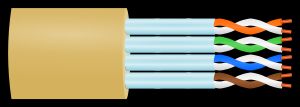

STP, ScTP, PiMF	U/FTP	없음	포일	U/FTP 꼬임쌍선 케이블 차폐

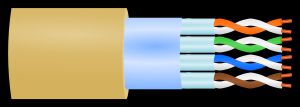

FFTP, STP	F/FTP	포일	포일	F/FTP 꼬임쌍선 케이블 차폐

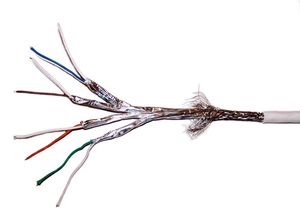

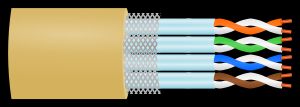

SSTP, SFTP, STP, STP PiMF	S/FTP	꼬임	포일	S/FTP 꼬임쌍선 케이블 차폐

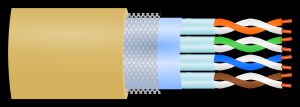

SSTP, SFTP, STP	SF/FTP	꼬임 및 포일	포일	SF/FTP 꼬임쌍선 케이블 차폐

STP 케이블은 신호 간섭이 많은 공장이나 야외, 빠른 통신 속도가 필요한 곳에 쓰인다.^[34] 실드는 외부 노이즈원의 전자기파를 감쇠시키고, 유도 전류를 접지를 통해 연결 장치 전원으로 돌려보내 전자기파 방출을 줄인다. 케이블 제조업체에서는 STP, FTP 등 용어를 혼용하고 있으며, ISO/IEC 11801에서는 실드 방식 사양을 표준화하여 내외 실드를 "/"로 구분하여 명시한다.^[35]

꼬임쌍선 케이블의 주요 실드 방식
분류	ISO/IEC 11801에서의 명명	케이블 실드 (외장)	페어선 실드 (내장)	주요 혼용 표현
UTP	U/UTP	없음(U)	없음(UTP)	UTP
STP (외장)	F/UTP	박막(F)	없음(UTP)	ScTP (Screened Twisted Pair), FTP
	S/UTP	편조(S)	없음(UTP)	ScTP
	SF/UTP	편조, 박막(SF)	없음(UTP)	S-FTP, SFTP
STP (내장)	U/FTP	없음(U)	박막(FTP)	ScTP, PiMF (Pair in Metal Foil)
	F/FTP	박막(F)	박막(FTP)	FFTP
	S/FTP	편조(S)	박막(FTP)	SSTP, SFTP, PiMF

페어선 실드를 사용할 때는 연결 장치에 접지가 필요하다.^[36] 일반적으로 UTP에 비해 STP는 가격이 비싸고, 등전위 본딩 등의 접지가 어려워 용도가 제한되며, 케이블 지름이 굵고 굽힘 반경이 제한된다.

3. 2. 카테고리에 따른 분류

전송 속도 및 주파수 특성에 따라 연선은 카테고리 1부터 8까지 분류된다. 이러한 분류는 ANSI/TIA-568, ISO/IEC 11801 등 다양한 국제 표준에서 규정하고 있다.^[39]^[40] 카테고리가 높을수록 고속 통신에 적합하며, 쉴드, 세퍼레이터 등의 추가로 인해 케이블이 두꺼워지는 경향이 있다. 상위 카테고리 케이블은 하위 카테고리 케이블을 대체하여 사용할 수 있다.^[42]

트위스트 페어 케이블 카테고리 일람^[39]^[40]
카테고리 (클래스)		대역폭	구조			용도^[41]
카테고리 (클래스)		대역폭	쉴드	커넥터	대선(對線)	이더넷	기타
Cat.1	A	100kHz	임의	RJ-11	4심 2쌍	-	음성 전화(PBX), X.21
Cat.2	B	1MHz	임의	RJ-45	8심 4쌍	1BASE5	ISDN, 아크넷
Cat.3	C	16MHz	임의	RJ-45	8심 4쌍	10BASE-T 100BASE-T2 100BASE-T4	토큰 링 (4Mbps) ATM (25Mbps)
Cat.4	D	20MHz	임의	RJ-45	8심 4쌍	(100BASE-T4)	토큰 링 (16Mbps)
Cat.5 Cat.5e	D	100MHz	임의	RJ-45	8심 4쌍	100BASE-TX 1000BASE-T 2.5GBASE-T	ATM (155Mbps) 토큰 링 (100Mbps)
Cat.6	E	250MHz	임의	RJ-45	8심 4쌍	5GBASE-T 10GBASE-T	ATM (1.2Gbps)
Cat.6A	E_A	500MHz	단일(F/UTP 등)	RJ-45	8심 4쌍	10GBASE-T	2/4G-FCBASE-T
Cat.7	F	600MHz	이중(S/FTP 등)	GG45・TERA	8심 4쌍	10GBASE-T	FC-100-DF-EL-S
Cat.7A	F_A	1GHz	이중(S/FTP 등)	GG45・TERA	8심 4쌍	-	(40GbE: 50m) (100GbE: 15m)
Cat.8.1	I	2GHz	단일(F/UTP 등)	RJ-45	8심 4쌍	25G/40GBASE-T
Cat.8.2	II	2GHz	이중(S/FTP 등)	ARJ45・TERA	8심 4쌍	25G/40GBASE-T

4. 성능

ISO/IEC 11801 및 ANSI/TIA-568에서는 트위스트 페어 케이블의 성능을 전기적 특성으로 규정하고 있으며, 반사 손실, 삽입 손실, 누화 및 누화율(ACR), 루프 저항, 전류 용량, 내전압, 전파 지연, 불평형 손실(TCL・ELTCTL) 등의 사양이 카테고리별로 제시되어 있다.^[40] 케이블의 특성 임피던스는 100Ω으로 규정되어 있으며, 이 값의 부하를 트위스트 페어별 종단에 연결하여 특성을 평가한다.^[40] 이러한 측정에서 케이블의 테스트 사양은 IEC 61156을, 연결 기기의 테스트 사양은 IEC 60512-25를 주로 참조한다.^[44]

트위스트 페어 케이블의 기술적 과제는 주로 노이즈 혼입 대책을 포함하며, 다음과 같다.

; 누화 (크로스토크)

: 다른 도선에 흐르는 신호가 만드는 전자기 유도가 노이즈원이 되는 것이다. 특히 하나의 케이블에 여러 개의 트위스트 페어를 수납한 것에서는 큰 내부 노이즈 혼입 원인이 된다. 주파수가 높아지면 전자기 유도의 효과도 높아져 누화가 일어나기 쉬워진다.

: 병행하는 전송로의 신호원으로부터의 거리에 따라 측정된 것을 각각 근단 누화(NEXT, Near-End Crosstalk)・원단 누화(FEXT, Far-End Crosstalk)라고 부르며, 삽입 손실에 대한 이러한 누화의 비율이 ACR (Attenuation to Crosstalk Ratio, 감쇠 대 크로스토크 비)로 규정된다.

: 근단 누화를 최대한 피하기 위해, 꼬임의 피치를 트위스트 페어마다 변경하여 같은 방향으로 긴 구간에서 마주치지 않도록 하거나, 트위스트 페어마다 실드를 건다.

; 외부 노이즈

: 전원 케이블로부터의 유도 노이즈나, 고주파 (전파) 등에 의한 외부 노이즈원이다. 이들은 에일리언 누화(ANEXT・AFEXT)로 규정・실측된다. 트위스트 페어 자체는 통상의 평형 배선보다 영향을 덜 받지만, 실드에 의해 더욱 그 영향을 줄일 수 있다.

; 반사

: 주파수가 높아지면 도선의 임피던스(교류 저항) 변화가 있는 부분에서 반사가 일어나기 쉬워진다. Cat.3 이상에서 반사 손실의 하한값이 규정된다.^[45]

; 삽입 손실

: 케이블을 흐르는 전기 신호는 높은 주파수일수록 임피던스 불일치에 의한 감쇠가 발생하기 쉽다. 이에 대한 대책으로, 고주파수 대응 케이블은 더 굵은 구리선을 사용해야 한다.^[33]

; 기계적 특성

: 도체 직경은 0.4~0.8mm로 규정되어 있으며,^[46] AWG로 주로 AWG22~AWG26이 사용된다.^[47]

5. 이더넷에서의 활용

10BASE-T 이더넷 규격이 1990년에 등장한 이후, 트위스트 페어 케이블은 이더넷 환경의 핵심 구성 요소가 되었다. 윈도우 95 출시와 함께 대한민국에서도 가정과 중소기업에 이더넷이 보급되면서 트위스트 페어 케이블 사용이 급증했다.^[4]

초기에는 카테고리 3 UTP 케이블이 사용되었으나, 100BASE-TX 규격이 등장하면서 카테고리 5 케이블로 빠르게 대체되었다. 이후 1000BASE-T에서는 카테고리 5e 케이블이 사용되어, 기존 설비를 활용한 전환이 용이했다.^[25]

PoE 기술은 트위스트 페어 케이블을 통해 전력과 데이터를 동시에 전송하여, 접속 기기에 전원을 공급하면서 통신을 가능하게 한다. 10GBASE-T에서는 카테고리 6 이상의 케이블이 필요했지만, 2.5G/5GBASE-T 규격은 기존 Cat.5e 케이블에서도 고속 통신을 지원한다.^[25]

싱글 페어 이더넷(10BASE-T1, 100BASE-T1, 1000BASE-T1 등)은 차량, 산업용 기기 등 특수 환경에서 활용되며, Power over Data Lines (PoDL)을 통해 최대 50W의 전력을 공급할 수 있다.^[49]

트위스트 페어 케이블 이더넷의 현행 규격 일람
규격		전송 속도 (Mbps)	신호 요건				케이블 요건
규격		전송 속도 (Mbps)	레인 수	효율 (bps/Hz)	대역폭 (MHz)	변조 속도 (Mbaud)	카테고리・거리	대역폭 (MHz)
10BASE-T	802.3i-1990	10	1	1	10	10	Cat.3: 100m	16
100BASE-TX	802.3u-1995	100	1	3.2	31.25	125	Cat.5: 100m	100
1000BASE-T	802.3ab-1999	1000	4	4	62.5	125	Cat.5: 100m	100
2.5GBASE-T	802.3bz-2016	2500	4	6.25	100	200	Cat.5e: 100m	100
5GBASE-T	802.3bz-2016	5000	4	6.25	200	400	Cat.6: 100m	250
10GBASE-T	802.3an-2006	10000	4	6.25	400	800	Cat.6A: 100m Cat.6: 55m	500 250
25GBASE-T	802.3bq-2016	25000	4	6.25	1000	2000	Cat.8: 30m	1600/2000
40GBASE-T	802.3bq-2016	40000	4	6.25	1600	3200	Cat.8: 30m	1600/2000

싱글 페어 이더넷 규격 목록
규격		전송 속도 (Mbps)	신호 변조 속도 (Mbaud)	거리
10BASE-T1S	802.3cg-2019	10	12.5	15m
10BASE-T1L	802.3cg-2019	10	7.5	1000m
100BASE-T1	802.3bw-2015	100	66+2/3	15m
1000BASE-T1	802.3bp-2016	1000	750	15m/40m
2.5GBASE-T1	802.3ch-2020	2500	1406.25	15m
5GBASE-T1	802.3ch-2020	5000	2812.5	15m
10GBASE-T1	802.3ch-2020	10000	5625	15m
25GBASE-T1	802.3cy-2023	25000	14062.5	11m

5. 1. 스트레이트와 크로스 케이블

LAN 케이블은 결선 방식에 따라 스트레이트 케이블과 크로스 케이블로 나뉜다. 1000BASE-T에서 규정된 Auto MDI/MDI-X라고 불리는 결선 자동 판별 기능^[50]이 많은 기기에 탑재되어 있어, 크로스 케이블의 필요성은 거의 없다.

'''스트레이트 케이블''': 양쪽 끝의 커넥터가 동일한 핀 번호끼리 연결된 것. 일반적으로 사용되는 케이블이다.
'''크로스 케이블''': 양쪽 끝 커넥터의 송수신 핀이 교차 연결된 것. 구형 기기 등에서 허브를 여러 대 캐스케이드 연결하는 경우나, 단말기끼리 1:1로 연결하는 경우에 사용되었다.

6. 기타

연선은 다양한 형태로 활용된다.

'''심선'''
*: 1개의 구리선으로 구성된 단심선(솔리드)은 연심선보다 단단하여 다루기 어렵고 꺾임에 약하지만, 전송 특성이 우수하여 긴 케이블이나 간선 등 업무용으로 사용된다.^[51]^[55] 산와 서플라이는 5m 이상^[51], 엘레컴은 20m 이상에서 사용을 권장한다.^[56]
*: 7개 정도의 가는 구리선으로 구성된 연심선(스트랜드)은 단심선보다 부드러워 다루기 쉽지만,^[51] 전송 특성이 변하기 쉬워 장거리 케이블에는 부적합하다. 산와 서플라이는 5m 이하^[51], 엘레컴은 20m 이하에서 사용을 권장한다.^[56]

'''특수 형태'''
*: '''플랫 케이블'''은 창문 틈새나 카펫 아래 등에 설치할 수 있도록 얇게 만든 케이블로, '언더 카펫 케이블', '기시멘 케이블' 등으로도 불린다.^[57] 얇은 케이블용 커넥터와 시공용 공구가 판매되지만,^[58] 플랫 케이블은 제조사 고유 규격이므로 'CAT6A 준수' 등의 명칭으로 판매된다.^[59] 노이즈에 약하지만, 실드 등 노이즈 대책으로 영향이 적다.^[60]^[59]
*: '''세경 케이블'''은 배선 고밀도화, 취급 편의성, 공간 절약을 위해 도선을 가늘게 만들어 케이블 직경을 줄인 것이다. 과거에는 파워 오버 이더넷을 이용할 수 없거나 케이블 길이에 제한이 있었지만,^[61] 현재는 개선되었다.
*: '''옥외용 케이블'''은 내후성(내수, 내열, 내자외선)이 있는 외피를 가진 케이블로, 옥외 배선 시 배관을 이용할 수 없는 경우에 사용된다.
*: '''다대 케이블'''은 복수의 연선 케이블을 묶어 하나로 만들고 외피를 씌운 케이블로, 배선 단순화, 설치 용이성, 말단에서 허브 제거 등을 위해 사용된다.

'''전자 공작에서의 활용'''
*: 자작 고주파 회로에서 피복 전선을 꼬아 만든 트위스트 페어 케이블이 전송선로로 사용되기도 한다.^[62]
*: 1pF 오더의 콘덴서 용도로 트위스트 페어 케이블을 자작하기도 하며,^[63] Gimmick capacitor|기믹 캐패시터^영어라고 불린다.

6. 1. 심선

트위스트 페어 또는 평형 배선에 국한되지 않고, 1개의 전선에는 다음과 같은 방식이 사용된다.

; 단심선(단선, 솔리드라고도 함)

: 1개의 구리선으로 구성된 것. 연심선에 비해 단단하기 때문에^[51] 취급하기 어렵고 꺾임에도 약하다. 하지만, 전송 특성이 우수하기 때문에 긴 케이블이나 간선 등 업무용으로 이용되고 있다.^[51]^[55]

: LAN 접속에서의 케이블 길이에 관해서, 산와 서플라이에서는 5m 이상^[51], 엘레컴에서는 20m 이상에서의 이용을 권장하고 있다.^[56]

; 연심선(연선, 스트랜드strand^영어라고도 함)

: 7개 정도의 가는 구리선으로 구성된 것. 단심선에 비해 부드럽기 때문에 취급하기 쉽다.^[51] 하지만, 전송 특성이 변화하기 쉬우므로 장거리 케이블에는 적합하지 않다.

: LAN 접속에서의 케이블 길이에 관해서, 산와 서플라이에서는 5m 이하^[51], 엘레컴에서는 20m 이하에서의 이용을 권장하고 있다.^[56]

6. 2. 특수 형태

배선 장소에 따라 특수한 형태의 연선 케이블이 존재한다.

; 플랫 케이블

: 창문과 창틀 틈새나, OA 플로어가 아닌 방의 카펫 아래 등에 설치할 수 있도록 수 mm 두께 정도로 얇게 만든 케이블이다. '언더 카펫 케이블', '기시멘 케이블' 등으로도 불린다.^[57]

: 얇은 케이블용 커넥터나 시공용 공구가 판매되고 있다.^[58] 공업 규격은 모두 표준 케이블에 의한 시험을 전제로 하며, 플랫 케이블은 '''제조사 고유 규격'''이므로 'CAT6A 준수' 등의 명칭으로 판매하고 있다.^[59] 형상 특성상 일반 케이블처럼 꼬임을 줄 수 없으므로, 필연적으로 노이즈에 약하다. 과거에는 LAN 속도에 영향을 미쳤지만, 2022년경에는 실드 등 노이즈 대책으로 영향이 적다.^[60]^[59]

; 세경 케이블

: 배선 고밀도화나 취급 편의성, 특히 데이터 센터 등에서 공간 절약을 목적으로, 도선을 가늘게 만들어 케이블 직경을 줄인 것이다.

: 과거에는 파워 오버 이더넷을 이용할 수 없거나 케이블 길이에 제한이 있었기 때문에, 성능 및 제한에 주의해야 한다.^[61]

; 옥외용 케이블

: 내후성(내수, 내열, 내자외선)이 있는 외피를 가진 케이블이다.

: 옥외 배선 시, 배관을 이용할 수 없는 경우에 사용된다. 내풍성이나 처짐 방지 등, 긴 거리를 가공하는 경우에는 스틸 지선이 있는 것도 있다.

; 다대 케이블

: 복수의 연선 케이블을 묶어 하나로 만들고 외피를 씌운 케이블이다.

: 배선에는 집합 로제트를 조합하여 사용한다. 배선 단순화나 설치 용이성, 말단에서 허브 제거 등을 위해 채용된다. 전체 케이블 직경이 굵어지므로, 천장 속이나 OA 플로어 아래에 설치한다(벽 내 등의 배관 내로 통과시키는 것은 굵기나 유연성이 떨어지므로 매우 어렵다).

6. 3. 전자 공작에서의 활용

자작의 고주파 회로에서는, 목적에 따라 피복이 있는 전선을 꼬아 제작한 트위스트 페어 케이블이 전송선로로 사용되는 경우가 있다.^[62] 케이블을 자성체 등에 감아, 동상 성분을 억제하는 전송선로 트랜스로 사용하는 경우가 많다.

전송선로 외에, 1pF 오더의 콘덴서 용도로 트위스트 페어 케이블을 자작하기도 한다.^[63] 이와 같이 제작된 콘덴서는 Gimmick capacitor|기믹 캐패시터^영어라고 불린다.
