1. 개요

MPU-401은 1984년에 출시된 MIDI 인터페이스로, 외장형 박스 형태와 별도 판매 인터페이스 카드를 통해 컴퓨터 시스템과 MIDI 장치를 연결했다. 초기에는 다양한 컴퓨터 시스템용 인터페이스 키트가 출시되었으며, 이후 롤랜드는 인터페이스 카드 자체에 전자 부품을 내장하여 크기를 줄인 변형 제품들을 선보였다. MPU-401은 "일반 모드"와 "UART 모드"로 작동하며, 컴퓨터 성능 향상으로 인해 UART 모드가 주된 작동 모드가 되었다. MPU-401 호환 클론 제품들도 다수 출시되었으며, SoftMPU와 HardMPU와 같은 소프트웨어 및 하드웨어 인터페이스도 개발되었다.

더 읽어볼만한 페이지

  • MIDI - 전자 드럼
    전자 드럼은 1970년대 후반부터 개발되어 현실적인 연주감과 다양한 기능을 갖춘 악기로 진화했으며, 롤랜드 등의 제조사에서 어쿠스틱 드럼에 가까운 사운드와 타격감을 제공하는 모델을 개발하여 대중화에 기여했고, 현재는 고품질 디지털 사운드와 향상된 센서 기술을 갖춘 다양한 종류의 전자 드럼이 널리 사용된다.
  • MIDI - MIDI 컨트롤러
    MIDI 컨트롤러는 자체적으로 소리를 내지 않고 외부 음원이나 소프트웨어 신디사이저를 제어하여 음악을 만들고 연주하는 장치로, 다양한 형태로 존재하며 슬라이더, 노브 등으로 외부 MIDI 장치를 제어하며, 대한민국에서는 데스크톱 뮤직 환경에서 널리 사용되고 라이브 공연 등 활용도가 증가하고 있다.
  • 컴퓨터 하드웨어 표준 - S/PDIF
    S/PDIF는 디지털 오디오 전송을 위한 인터페이스 표준으로, 동축 케이블이나 광섬유를 통해 CD, DVD 플레이어, 컴퓨터 등에서 오디오 신호를 출력하며, 소비자용 기기에서 SCMS를 지원하고 돌비 디지털, DTS와 같은 압축된 오디오 신호를 전송하여 서라운드 사운드를 구현하는 데 사용된다.
  • 컴퓨터 하드웨어 표준 - RS-232
    RS-232는 데이터 단말 장치와 데이터 회선 종단 장치 간 직렬 통신을 위한 표준 인터페이스로, 터미널-모뎀 연결을 위해 개발되었으나 현재는 일부 산업 장비 및 시스템 콘솔 포트 등에 사용되며 전기적 신호 특성, 인터페이스 기계적 특성, 회로 기능 등을 정의하고 25핀 또는 9핀 D-서브미니어처 커넥터를 사용한다.
MPU-401
기본 정보
제품 종류MIDI 인터페이스
개발사롤랜드
기술 정보
인터페이스ISA 버스
최대 MIDI 채널 수16개
역사
출시1984년
단종1990년대 초반
특징
주요 기능MIDI 데이터를 컴퓨터와 송수신
호환성다양한 신디사이저, 드럼 머신 및 기타 MIDI 장치와 호환
주요 사용 분야컴퓨터 기반 음악 제작

2. 디자인

1984년경에 공개된 최초의 MPU-401은 외장형 박스 형태였으며, 미디 인(MIDI IN), 미디 아웃(MIDI OUT), 미디 스루(MIDI THRU), 테이프 인(TAPE IN), 테이프 아웃(TAPE OUT), 미디 싱크(MIDI SYNC) 커넥터를 제공했다. 컴퓨터 시스템에 연결하기 위한 별도의 인터페이스 카드/카트리지("MPU-401 인터페이스 키트")가 판매되었다.[2]

2014년에는 취미로 PC용 MIF-IPC-A 카드의 복제품이 제작되기도 했다.[17]

2. 1. 초기 인터페이스 키트 (별도 판매)

1984년 즈음에 공개된 최초의 MPU-401은 외부에 설치하는 상자 형태였으며, 미디 인/미디 아웃/미디 스루/테이프 인/테이프 아웃/미디 싱크 커넥터를 제공했다. 컴퓨터 시스템에 삽입하는 인터페이스 카드/카트리지("MPU-401 인터페이스 키트")는 별도로 판매되었다. 이러한 설치 환경을 위해 다음과 같은 "인터페이스 키트"가 제작되었다.

제품명적용 기종
MIF-APL애플 II[2]
MIF-C64코모도어 64[3][4]
MIF-FM7후지쯔 FM7[5]
MIF-IPCIBM PC/IBM XT/IBM AT[6]
MIF-IPC-AIBM PC AT (PC 및 XT에서도 작동)[6]
Xanadu MUSICOM IFM-PCIBM PC / IBM PC XT / IBM PC AT[7][8][9]
MIF-PC8NEC PC-88[10]
MIF-PC98NEC PC-98[11][12][13]
MIF-X1샤프 X1[14][15]
MIF-AMGMusicsoft의 아미가[16]



MPU-401N은 NEC PC-98 시리즈 노트북 컴퓨터를 위해 특별히 제작된 외장 인터페이스이다. 이 외장 장치는 컴퓨터의 110핀 확장 버스와 직접 연결할 수 있는 특별한 컴퓨터 입력 포트를 제공한다. 메트로놈 아웃 커넥터가 추가되었다. (일본에서만 판매)

3. 변형 제품

롤랜드는 기술 발전에 따라 외장 박스에 있던 전자 기기 대부분을 인터페이스 카드 자체에 내장하여 크기를 줄였다. 이후, 외장 박스를 완전히 제거하고 모든 커넥터를 인터페이스 카드 뒷면에 배치하기도 했다.

3. 1. 외장 박스 축소형

롤랜드는 나중에 외장 상자에 있던 전자 기기 대부분을 인터페이스 카드 자체에 심어 외장 상자의 크기를 줄였다. 이러한 방식으로 공개된 제품들은 다음과 같다.[18][19][20][21][22][23][24][25][26][27]

제품명플랫폼비고
MPU-401NNEC PC-98 시리즈 노트북컴퓨터의 110핀 확장 버스에 직접 연결하기 위한 COMPUTER IN 포트가 특징이다. METRONOME OUT 커넥터가 추가되었다. 일본에서만 출시되었다.
MPU-IPCIBM PC/IBM XT/IBM AT 및 호환 기종 (8비트 ISA)25핀 암 커넥터가 있지만 9개의 핀만 사용되었다.
MPU-IPC-TIBM PC/IBM XT/IBM AT 및 호환 기종 (8비트 ISA)미디 싱크(MIDI SYNC) 커넥터가 제거되었고, 입출력 주소와 IRQ는 점퍼로 지정할 수 있었다.
MPU-IMCIBM PS/2의 마이크로 채널 아키텍처 버스용초기 모델은 입출력 주소와 IRQ가 하드웨어로 코딩되었으나, 이후 모델은 IRQ를 점퍼로 지정할 수 있었다. 9핀 암 커넥터가 사용되었다.
S-MPU/AT (슈퍼 MPU)IBM AT 및 호환 기종 (16비트 ISA)미니 DIN 암 커넥터가 사용되었다. 미디 싱크, 테이프 온, 테이프 아웃, 메트로놈 아웃 커넥터가 제거되었지만, 두 번째 미디 인 커넥터가 추가되었다.
S-MPU-IIAT (슈퍼 MPU II)IBM 또는 호환 플러그앤 플레이 PC (16비트 ISA)미니 DIN 암 커넥터가 사용되었다. 하나의 미디 인과 하나의 미디 아웃 커넥터가 제공되었다.
S-MPU/FMTFM Towns용
LAPC-IIBM PC 및 호환 기종롤랜드 CM-32L 사운드 소스가 포함되었다. MCB-1 외장 상자는 별도로 판매되었다.
LAPC-NNEC PC-98CM-32LN 사운드 소스가 포함되었다. MCB-2 외장 상자는 별도로 판매되었다.
RAP-10IBM AT 및 호환 기종 (16비트 ISA)일반 미디 사운드 소스만 사용 가능하다. MPU-401 UART 모드만 사용 가능하다. MCB-10 외장 상자는 별도로 판매되었다.
SCP-55IBM 및 호환 랩탑(PCMCIA)Roland SC-55 사운드 소스가 포함되었다. MCB-3 외장 상자는 별도로 판매되었다.

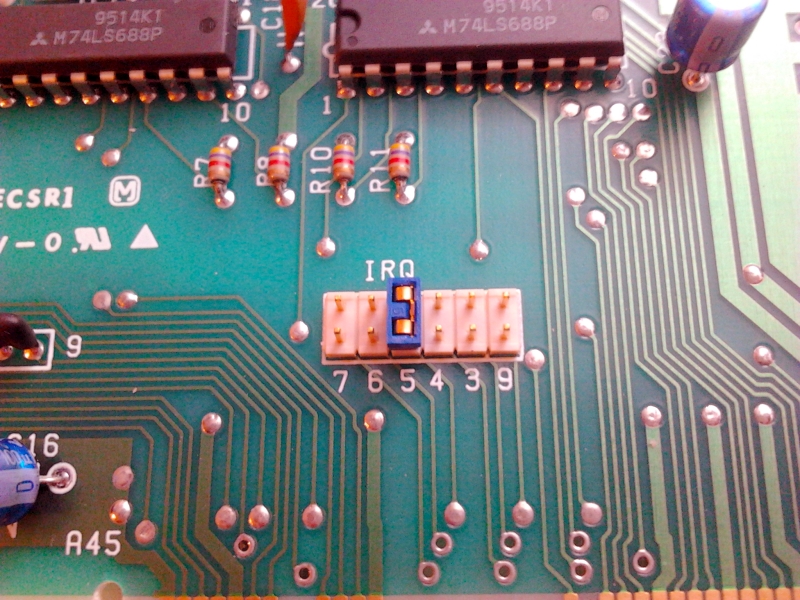

MPU-IMC의 IRQ 선택

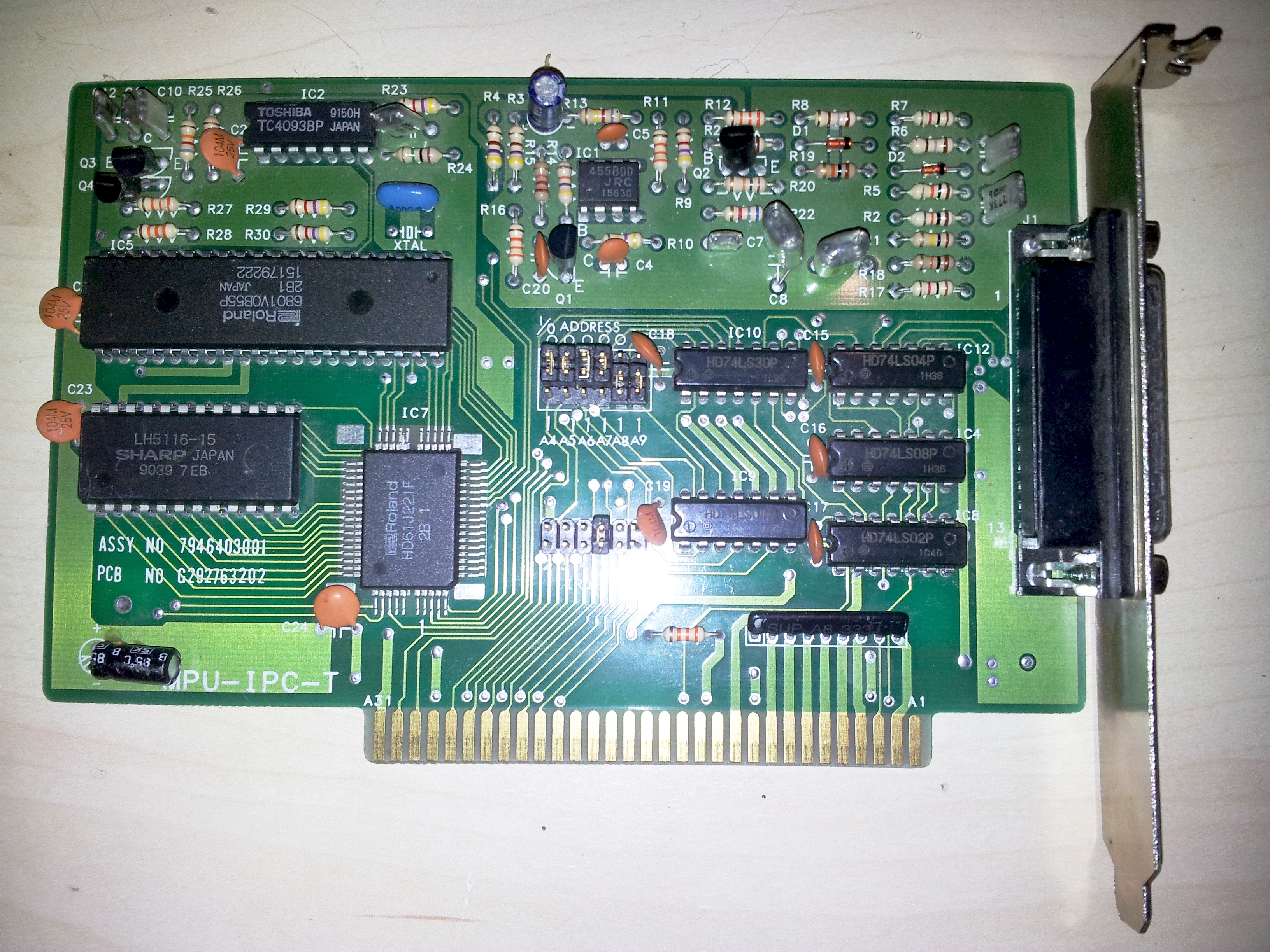

롤랜드 MPU-IPC-T 카드

3. 2. 내장형 (사운드 카드)

롤랜드는 외장 박스를 완전히 없애고 모든 커넥터를 인터페이스 카드 뒷면에 배치했다. 이 방식으로 출시된 제품들은 다음과 같다:[18]

  • '''MPU-APL''': 애플 II용. MIF-APL 인터페이스와 MPU-401을 결합한 단일 카드이며, 미디 인/아웃 및 싱크 커넥터 기능을 제공한다.[25][26]
  • '''MPU-401AT''': IBM AT 및 호환 기종용. 웨이브테이블 도터보드(메인보드에 삽입되는 회로판)를 위한 커넥터가 포함되어 있다.

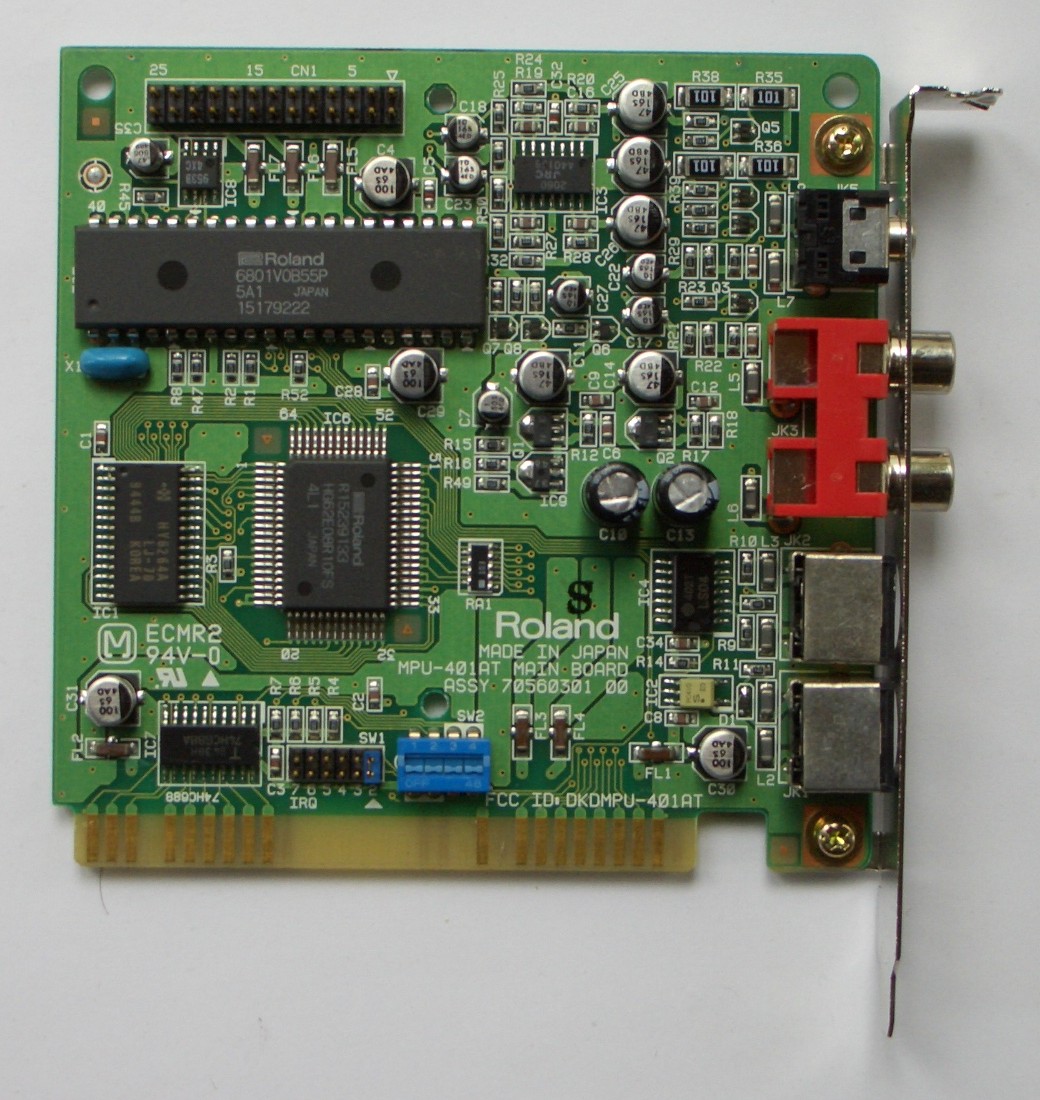

롤랜드 MPU-401AT

  • '''MPU-PC98''': NEC PC-98용.
  • '''MPU-PC98II''': NEC PC-98용.

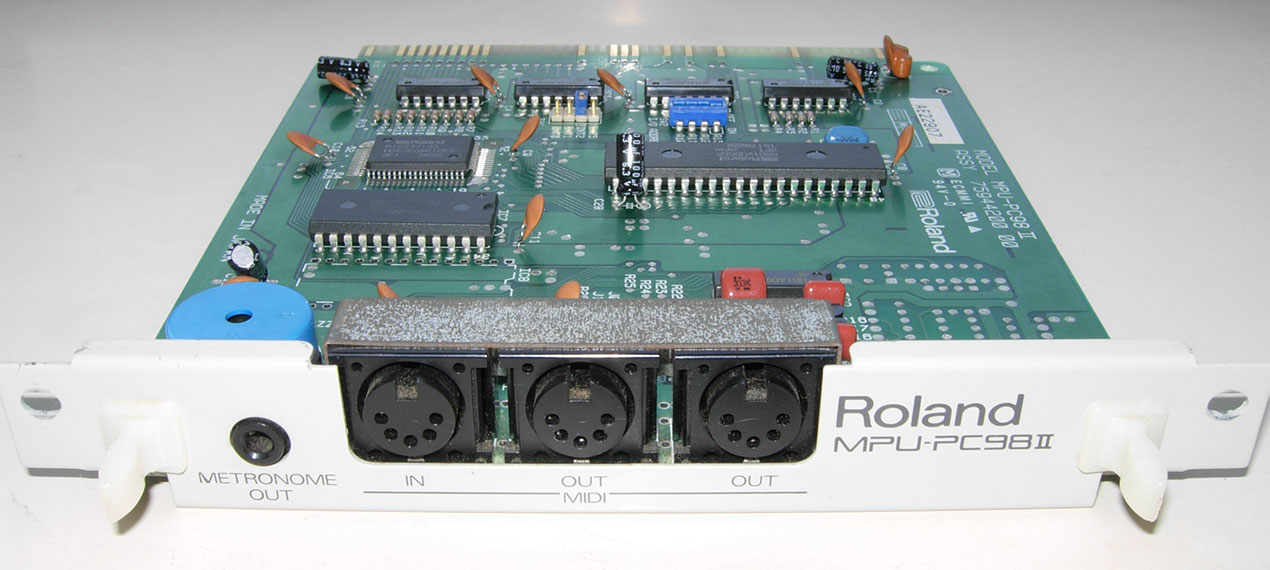

롤랜드 MPU-PC98II

  • '''S-MPU/PC (슈퍼 MPU PC-98)''': NEC PC-98용.
  • '''S-MPU/2N (슈퍼 MPU II N)''': NEC PC-98용.
  • '''SCC-1''': IBM PC 및 호환 기종용. Roland SC-55 사운드 소스가 포함되어 있다.
  • '''GPPC-N''' & '''GPPC-NA''': NEC PC-98용. 롤랜드 SC-55 사운드 소스를 포함한다.[27]

4. 작동 모드

MPU-401은 '일반 모드'와 'UART 모드' 두 가지 모드로 작동한다.[1] 일반 모드는 호스트 시스템에 8트랙 시퀀서, MIDI 클럭 출력, 싱크 24 신호 출력, 테이프 싱크, 메트로놈 기능을 제공하여 "인텔리전트 모드"라고 불렸다.[1] 반면 UART 모드에서는 MPU-401이 입출력 MIDI 데이터 바이트를 단순히 직렬화하는 방식으로 작동했다.[1]

컴퓨터 성능이 향상되면서 호스트 운영 체제 소프트웨어의 기능이 발전하여 "인텔리전트 모드"의 기능은 점차 쓸모없게 되었고, UART 모드가 주요 작동 모드가 되었다.[1] UART 모드는 "인텔리전트 모드"와 완전히 호환되지 않을 수 있다.[1]

4. 1. 일반 모드 (인텔리전트 모드)

일반 모드(인텔리전트 모드)는 호스트 시스템에 8트랙 시퀀서, MIDI 클럭 출력, 싱크 24 신호 출력, 테이프 싱크, 메트로놈 기능을 제공한다.[1] 이러한 기능들 덕분에 "인텔리전트 모드"(똑똑한 방식)라고 불린다.[1] 이는 UART 모드와 비교되는데, UART 모드에서는 MPU-401이 입출력 MIDI 데이터 바이트를 단순히 직렬화하는 역할만 한다.[1]

컴퓨터가 더욱 강력해짐에 따라, 호스트 운영 체제의 소프트웨어에 추가된 기능이 더 효과적으로 동작하게 되면서 "인텔리전트 모드"에서 제공되던 기능들은 점차 쓸모없게 되었다.[1] 이에 따라 UART 모드가 주요 작동 모드가 되었으며, UART 모드는 "인텔리전트 모드"와 완전히 호환되지 않는다.[1] 특정 하드웨어가 더 이상 필요하지 않게 되면서, 초기 UART MPU-401 지원 카드는 여전히 '''MPU-401 호환'''으로 광고되었다.[1]

4. 2. UART 모드

MPU-401은 단순한 MIDI 데이터 입출력 인터페이스로 작동하는 모드이다. 컴퓨터 성능이 향상되고 소프트웨어 MIDI 처리가 발전하면서 주로 사용되는 모드가 되었다. 일반 모드와 완전히 호환되지 않는 경우가 있을 수 있다.[1]

컴퓨터가 더욱 강력해짐에 따라, 새로 나온 호스트 운영 체제의 소프트웨어에 추가된 기능이 더욱 효과적으로 동작하기 때문에 "인텔리전트 모드"에서 제공되는 기능들은 많이 사라져갔다. 이에 따라, UART 모드가 운영 상 대부분을 차지하게 되었다. UART 모드는 "인텔리전트 모드"와 완전히 호환되지 않는다.[1]

5. 인터페이스

현대에는 USB 인터페이스가 MIDI 연결의 표준으로 자리 잡았다. USB-MIDI 컨버터를 통해 USB 포트가 없는 MIDI 장비를 연결할 수 있다. 종종 주변 장치들은 USB를 통해 MIDI 입력을 받고 DIN 커넥터로 변환할 수 있다.[42] MPU-401은 윈도우 비스타부터 기본 지원이 중단되었지만, 리눅스와 Mac OS X에서는 여전히 지원된다.[42]

6. 클론

1980년대 후반, 여러 PCB 제조업체들이 MPU-401 호환 클론 제품을 개발했다. Voyetra와 같은 일부 제품은 롤랜드 칩셋을 장착했지만, 대부분은 역설계된 ROM을 사용했다. (Midiman/Music Quest)[28][29]

다음은 대표적인 클론 제품들이다.

제품명롤랜드 칩셋 사용 여부비고
Midiman MM-401아니오8비트, Midiman PC 데스크톱 음악 키트의 일부로 판매[30]
Midi System, Inc. MDR-401아니오[31][32][33]
Computer Music Supply CMS-401아니오8비트[34]
Music Quest PC MIDI Card / MQX-16s / MQX-32m아니오8 & 16비트
Voyetra V-400x / OP-400x예V-4000, V4001, 8비트
MIDI LAND DX-401 & MD-401아니오[35]
Data Soft DS-401아니오[36]



2015년에는 취미 개발자들이 Music Quest PC MIDI Card 8비트 클론을 개발했다.[37] 2017년과 2018년에는 취미 개발자들이 롤랜드 MPU-401AT와 유사하게 웨이브 테이블 헤더를 포함하는 Music Quest PC MIDI Card 8비트 클론의 개정판을 개발했다.[38]

7. SoftMPU와 HardMPU

SoftMPU와 HardMPU는 MPU-401의 기능을 소프트웨어나 하드웨어로 구현한 것이다. SoftMPU는 UART (비지능형) MPU-401 인터페이스를 지능형 MPU-401 인터페이스로 업그레이드하지만, MS-DOS에서만 작동하며 일부 게임에서는 작동하지 않는다.[39] HardMPU는 하드웨어에 로직으로 소프트MPU를 통합하여 PC의 CPU가 지능형 MIDI를 처리할 필요가 없도록 했지만, 현재 재생만 지원하고 녹음은 지원하지 않는다.[40][41]

7. 1. SoftMPU

2010년대 중반, 취미용 플랫폼 소프트웨어 인터페이스인 SoftMPU가 개발되었다. SoftMPU는 UART (비지능형) MPU-401 인터페이스를 지능형 MPU-401 인터페이스로 업그레이드하지만, MS-DOS에서만 작동한다.[39] 또한 모든 게임에서 작동하지는 않는데, 특히 Jones in the Fast Lane과 같은 초기 시에라 게임은 SoftMPU에서 작동하지 않는다.

7. 2. HardMPU

2015년에 하드웨어에 로직으로 소프트MPU를 통합한 PCB(HardMPU)가 개발되었다(PC의 CPU가 지능형 MIDI를 처리할 필요가 없도록).[40] 현재 HardMPU는 재생만 지원하며 녹음은 지원하지 않는다.[41]
