1. 개요

QAPF 도표는 심성암의 분류에 사용되는 도표로, 국제지질과학연맹(IUGS)의 소위원회에서 알베르트 슈트레케아이젠의 주도로 제작되었다. 주로 관입암을 분류하는 데 사용되며, 화산암의 모드 광물 조성이 결정된 경우에도 활용된다. QAPF 도표는 석영(Q), 알칼리 장석(A), 사장석(P), 장석(F)의 비율을 나타내며, 두 개의 삼각 플롯으로 구성된다. 암석 분류를 위해서는 네 가지 광물 그룹의 농도를 100%로 정규화해야 하며, 동일한 QAPF 플롯 위치를 갖더라도 다른 광물 조성을 가진 암석 유형을 구별하지 못한다는 한계가 있다. 초염기성암, 화산쇄설암, 고철질 광물이 90%를 넘는 암석 등 특정 암석 분류에는 QAPF 도표가 아닌 다른 도표가 사용된다.

더 읽어볼만한 페이지

  • 화성암 - 용암
    용암은 화산 활동으로 지표면에 분출된 액체 상태의 녹은 암석 물질이거나 굳어져 형성된 암석을 뜻하며, 마그마에서 휘발성분이 빠져나온 것으로, 규산염이 주성분이고 온도와 조성에 따라 점성이 달라지며, 파호이호이 용암, 아아 용암 등의 형태가 있다.
  • 화성암 - 불국사 화강암
    불국사 화강암은 경주 불국사의 석조 건축물에 사용된 화강암으로, 불국사의 건축적 아름다움과 역사적 가치에 중요한 역할을 하며 채석지와 종류에 대한 추가 연구가 필요하다.

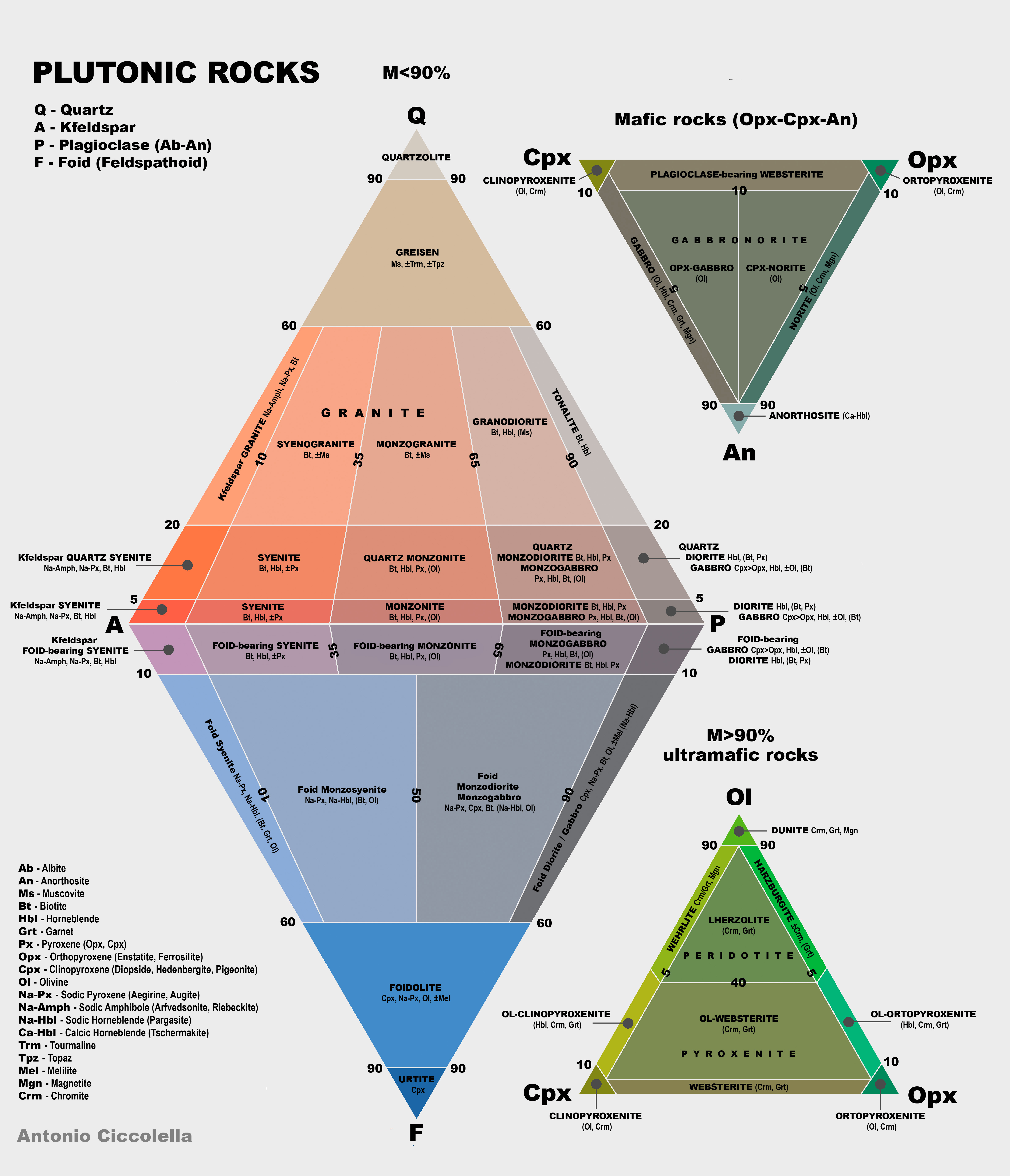

QAPF 도표
암석 분류 도표
QAPF 다이어그램 영어
QAPF 다이어그램 (영어)
QAPF 다이어그램 스페인어
QAPF 다이어그램 (스페인어)
QAPF 다이어그램 독일어
QAPF 다이어그램 (독일어)
개요
유형암석 분류 도표
사용 분야화성암 분류
기반암석의 광물 조성
구성 요소Q: 석영, 린네이트
A: 알칼리 장석
P: 사장석
F: 준장석

2. 기원

QAPF 도표는 국제지질과학연맹(IUGS)의 '화성암 계통 분류 소위원회'에서 제작되었으며, 알베르트 슈트레케아이젠의 주도로 만들어져 슈트레케아이젠 도표라고도 불린다. 전 세계의 지질학자들은 주로 심성암을 분류할 때 이 도표를 사용한다.[2][3][4]

이 도표는 1974년 스위스 출신의 암석학자 알베르트 슈트라이케아이젠 박사의 주도로 국제지질과학연합(IUGS)에 설치된 "화성암의 분류법에 관한 IUGS 소위원회"에서 제안되었다.[5]

3. 사용법

QAPF 도표는 주로 관입암(심성암)을 분류하는 데 사용되지만, 화산암에서 광물학적 조성을 확인할 수 있는 경우에도 사용된다.

QAPF 도표에서 광물의 이름은 조성에 따라 결정된다. 따라서 조성을 알 수 없으면 광물의 정확한 이름을 특정할 수 없다.

3. 1. 예외

QAPF 도표는 화산암에 모드 광물 조성이 결정된 경우에도 사용할 수 있지만, 화산쇄설암 또는 모드 광물 조성이 결정되지 않은 화산암을 분류하는 데는 사용되지 않는다. 이 경우에는 TAS 분류(총 알칼리-실리카)가 사용된다. TAS는 화산암에 흑요석과 같은 화산 유리가 포함된 경우에도 사용된다. QAPF 도표는 고철질 광물이 암석 조성의 90% 이상을 차지하는 경우에는 사용되지 않는다. 대신, 페리도타이트 및 휘석암과 같은 암석은 다른 삼각 도표(Streckeisen diagram)를 사용하여 분류한다.

초고철질암을 분류할 때 사용하는 그림


정확한 광물 이름은 현장에서 결정할 수 없는 광물 조성이 확립된 경우에만 부여할 수 있다.

3. 2. 도표 읽는 법

QAPF 도표는 석영(Q), 알칼리 장석(A), 사장석(P), 장석(F)의 네 가지 심성암 광물 또는 광물 그룹의 비율을 나타낸다. F와 Q 그룹은 실리카 함량 차이로 인해 심성암에서 동시에 형성될 수 없으므로, QAPF 도표는 QAP와 FAP의 두 개의 상호 배타적인 삼각 플롯으로 그려진다. 이들은 한쪽 면을 따라 연결되어 있으며, 두 삼각 플롯 각각은 Q 그룹 또는 F 그룹 광물을 제외한다. 다른 광물 그룹이 표본에 나타날 수 있지만, 이 분류 방법에서는 무시된다.

이 분류 방법을 사용하려면 네 가지 광물 그룹의 농도(모드)를 결정하거나 추정하여 100%로 정규화해야 한다. 예를 들어, 20% 운모, 30% 석영(Q), 30% 알칼리 장석(A), 20% 사장석(P)을 갖는 암석의 경우, 운모는 무시되고 Q, A, P 그룹의 정규화된 비율은 37.5%, 37.5%, 25%가 된다. (30+30+20=80에서 30/80=37.5%, 30/80=37.5%, 20/80=25%이므로, 37.5+37.5+25=100%이다.)

이 중 정규화된 A와 P의 상대적 비율은 37.5/62.5 = 60%, 25/62.5 = 40%이다. 이제 37.5% 석영을 나타내는 수평선을 찾고 A쪽에서 P쪽으로 60% 지점에 점을 찍어 도표에 표시할 수 있다. 이 예시에서 암석은 몬조화강암으로 분류된다.

슈트레케센 다이어그램


장석(F)과 알칼리 장석(A)이 없고 사장석(P)이 있으며, 많은 휘석(QAPF 도표에는 표시되지 않음)과 소수의 석영 입자(Q)를 포함하는 심성암은 반려암일 가능성이 높다. (슈트레케센 다이어그램의 오른쪽 가장자리, P쪽 참조).

이 다이어그램은 동일한 QAPF 플롯 위치와 분류에 있지만, 감람석, 휘석, 각섬석, 운모와 같은 다른 광물과 관련하여 전체 화학 조성이 다른 암석 유형 간에는 구별을 두지 않는다. 예를 들어 Q, A, P, F 광물이 아닌 광물은 무시되므로, 이 시스템은 반려암, 섬록암, 사장암을 구별하지 않는다.
