1. 개요
SS-4는 소련이 개발한 중거리 탄도 미사일로, 1950년대 냉전 시대에 미국을 위협하기 위해 개발되었다. 미하일 얀겔의 유즈노예 설계국에서 개발되었으며, R-11 미사일의 기술을 기반으로 하여 액체 연료 엔진과 자율 유도 시스템을 갖췄다. 1950년대 후반 실전 배치되었으며, 쿠바 미사일 위기 당시 쿠바에 배치되기도 했다. 1987년 중거리 핵전력 조약 체결 이후 폐기되었으며, 우주 발사체로도 활용되었다.
더 읽어볼만한 페이지
- 소련의 미사일 - R-5 포베다
R-5 포베다는 세르게이 코롤료프가 개발한 소련 최초의 핵탄두 탑재 가능 탄도 미사일로, R-5M이라는 이름으로 실전 배치되어 냉전 시대에 중요한 역할을 수행했으며, 과학 연구용으로 개조되어 다양한 파생형으로 활용되었다. - 소련의 미사일 - R-14 추소바야
R-14 추소바야는 1959년에 시험 발사되어 1962년부터 1985년까지 실전 배치된 소련의 중거리 탄도 미사일로, 2단 액체 연료를 사용하며 사거리는 4,500 km이고 쿠바 미사일 위기 당시 쿠바에 배치되었으며 코스모스 로켓 계열의 기반이 되었다. - 전구 탄도 미사일 - 아슈라 (미사일)
아슈라 미사일은 이란의 샤히드 바게리 산업그룹에서 개발한 사거리 2,000km의 탄도 미사일로, 2007년 발표되었으며 이름은 이슬람교 종교 행사인 아슈라에서 유래했다. - 전구 탄도 미사일 - 가드르-110
가드르-110은 이란이 개발한 탄도 미사일로, 샤하브 3호의 개량형인 가드르-101을 다시 개량하여 발사 준비 시간을 단축했으며, 이란, 헤즈볼라, 후티 반군 등이 운용한다.
| SS-4 | |
|---|---|
| 개요 | |
| 종류 | 중거리 탄도 미사일 |
| 제원 | |
| 제조사 | 유즈마쉬 |
| 추진제 | 액체 (AK-27I / TM-185) |
| 엔진 | RD-214 |
| 엔진 추력 | 635.2 kN |
| 전체 중량 | 41.7 t (완전 적재 시) |
| 빈 무게 | 3.15 t |
| 연료 용량 | 37 t |
| 길이 | 22.1 m |
| 직경 | 1.65 m |
| 날개폭 | 2.94 m |
| 속도 | 마하 10.38 (3,530 m/s) |
| 사거리 | 2,000-2,500 km |
| 탄두 | 열핵무기 |
| 폭발력 | 1.0–2.3 Mt |
| 유도 방식 | 자율 관성 |
| 탄착 정확도 | CEP 2.4–5.16 km |
| 발사 플랫폼 | 지상 발사대 및 사일로 |
| 생산 및 사용 | |
| 사용 기간 | 1959년 3월 4일–1993년 |
| 기타 | |
 | |
2. 역사
1962년 9월 8일, 소련은 첫 번째 R-12 중거리 탄도 미사일(MRBM)을 쿠바에 배치했고, 9월 16일에는 두 번째 배치가 이루어졌다. R-12는 사거리 2,000km의 1단 저장성 액체 추진제 미사일로, 트럭에서 발사되었다. 소련은 쿠바에 6개의 R-12 미사일 발사대와 사거리 4,500km의 R-14 준중거리 탄도 미사일(IRBM) 발사대 3개를 건설하여 쿠바 미사일 위기를 촉발시켰다.
R-12 미사일은 러시아 자료에 따르면 1959년 3월 4일에 실전 배치되었으나, 서방 정보기관에서는 1958년 말에 초기 작전 능력을 확보한 것으로 추정했다.[1] 1960년 5월에는 지상 기반 R-12 미사일을 장착한 첫 5개 연대가 경계 태세에 돌입했고, 1963년 1월에는 사일로 기반 미사일의 첫 번째 연대가 경계 태세에 들어갔다.[1] 1964년부터 1966년까지 R-12 및 R-12U 미사일의 작전 발사대 수는 최대 608기에 달했다.[1]
1987년 12월, 미국과 소련은 중거리 핵전력 조약(INF 조약)을 체결하고 1988년 6월에 발효시켰다. 이 조약에 따라 사거리 500km에서 5,500km 사이의 지상 발사 탄도 미사일 및 순항 미사일과 관련 지원 장비가 제거 및 금지되었다. 1990년 5월, 레스나야 미사일 제거 시설에서 149기의 소련 R-12 미사일 중 마지막 미사일이 제거되었다.[1]
2. 1. 개발 배경
1950년대 초, 미하일 얀겔은 세르게이 코롤료프의 OKB-1 생산 기지에서 분리되어 OKB-586을 설립했다. 얀겔은 코롤료프가 생산하려던 R-5보다 성능이 뛰어난 전략 미사일 개발을 시작했다. 얀겔의 설계는 R-5의 기본 기체와 R-11 젬랴에서 개발된 엔진을 결합한 것을 기반으로 했다. R-11은 질산을 산화제로, 등유를 연료로 사용하며 장기간 보관할 수 있는 단거리 미사일이었다.발렌틴 글루시코는 오랫동안 보관 가능한 추진제 사용을 옹호하며 이 프로젝트를 위한 새로운 엔진 개발을 제안했다. R-5, R-7과 같은 초기 설계는 액체 산소를 산화제로 사용했기 때문에 산소가 시간이 지남에 따라 "증발"하므로 발사 직전에 연료를 공급해야 했다. 그는 R-12를 위해 RD-214를 개발했는데, 이 엔진은 공통 터보펌프 어셈블리를 공유하는 4개의 연소실로 구성되었다. 펌프는 이전 설계와 마찬가지로 배기 가스를 생성하기 위해 과산화수소를 분해하여 구동되었다. 새로운 엔진은 기존 R-5 기체에 장착하기에는 너무 커서 엔진을 장착할 수 있도록 원뿔형 꼬리 부분이 추가되었다.
니콜라이 필류긴은 얀겔에게 이전 미사일에 사용되었던 전통적인 무선 제어 대신 R-12에 완전 자율 제어 시스템을 도입하도록 설득했다. R-5는 비행 중 통과하는 지상 무선국에서 명령에 의해 "세밀하게 조정"되어야 하는 관성 유도 시스템을 사용했다. 필류긴은 새로운 관성 시스템이 중간 과정 업데이트 없이 2,000km 떨어진 목표물을 명중시키는 데 필요한 정확도를 가질 것이라고 생각했다.
NPO 유즈노예의 공식 역사에 따르면, 얀겔의 설계는 1953년 2월 13일 소련 각료 회의에서 승인되었다. 하지만 다른 자료에 따르면 승인은 1955년 8월 13일에 이루어졌다. 첫 번째 시험은 1957년 6월 22일 카푸스틴 야르에서 실시되었다. 1958년 9월, 니키타 흐루쇼프는 R-12와 경쟁 기종인 R-5M의 발사를 직접 참관하기 위해 카푸스틴 야르를 방문했다. R-5M은 이미 당시 배치에 투입되었다. R-12 발사는 성공적으로 이루어졌으며 다음 달 드네프로페트로우스크에서 이 미사일의 대량 생산이 시작되었다. 시험 발사는 12월까지 계속되었고 최대 오차는 2.3km를 기록했다.
R-12 작업과 관련하여 1959년 7월 1일, OKB-586은 레닌 훈장을 수여받았고, 얀겔, 스미르노프, 부드니크는 사회주의 노동 영웅 (최고의 산업상)을 수여받았다.
2. 2. 개발 과정
미하일 얀겔의 지휘 아래 OKB-586이 설립되었고, R-5보다 성능이 뛰어난 전략 미사일 개발이 시작되었다. 얀겔의 설계는 R-5의 기체와 R-11 젬랴에서 개발된, 질산을 산화제로, 등유를 연료로 사용하여 장기간 보관 가능한 엔진을 결합한 것을 기반으로 했다.[1]발렌틴 글루시코는 R-12를 위해 RD-214 엔진을 개발했다. 이 엔진은 공통 터보펌프를 공유하는 4개의 연소실로 구성되었으며, 과산화수소 분해를 통해 펌프를 구동했다. 새로운 엔진은 기존 R-5 기체에 장착하기에는 커서 원뿔형 꼬리 부분이 추가되었다.[1]
니콜라이 필류긴은 R-12에 완전 자율 제어 시스템을 도입하도록 얀겔을 설득했다. 이전의 무선 제어 대신, 새로운 관성 시스템은 중간 과정 업데이트 없이 2,000km 떨어진 목표물을 명중시키는 데 필요한 정확도를 가질 것으로 예상되었다.[1]
NPO 유즈노예의 공식 역사에 따르면, 얀겔의 설계는 1953년 2월 13일 소련 각료 회의에서 승인되었다. 하지만 다른 자료에 따르면 승인은 1955년 8월 13일에 이루어졌다. 첫 번째 시험은 1957년 6월 22일 카푸스틴 야르에서 실시되었다. 1958년 9월, 니키타 흐루쇼프는 R-12와 R-5M의 발사를 참관하기 위해 카푸스틴 야르를 방문했고, R-12 발사는 성공적으로 이루어져 대량 생산이 시작되었다. 시험 발사는 12월까지 계속되었고 최대 오차는 2.3km를 기록했다.[1]
R-12 작업과 관련하여 1959년 7월 1일, OKB-586은 레닌 훈장을 수여받았고, 얀겔, 스미르노프, 부드니크는 사회주의 노동 영웅 (최고의 산업상)을 수여받았다.[1]
2. 3. 실전 배치
R-12 미사일은 러시아 자료에 따르면 1959년 3월 4일에 실전 배치되었지만, 서방 정보부는 1958년 말에 초기 작전 능력이 달성된 것으로 추정했다.[1] 1960년 11월에 이 시스템의 첫 번째 공개 시연이 있었고, 쿠바 미사일 위기 당시인 1962년 10월에 쿠바에 배치되었다.[1] 1962년 9월 8일 첫 번째 R-12 중거리 탄도 미사일(MRBM)이 쿠바에 도착했고, 9월 16일에 2차분이 도착했다. 소련은 6개의 R-12 미사일 발사대를 건설했고, 3개의 R-14 준중거리 탄도 미사일(IRBM) 발사대도 건설했다. 지상 기반 R-12 미사일이 장착된 첫 번째 5개 연대는 1960년 5월에 경계 태세에 들어갔고, 사일로 기반 미사일의 첫 번째 연대는 1963년 1월에 경계 태세에 들어갔다.[1]서방은 일반적인 연약한 기지 준비 상태에서 반응 시간을 1~3시간, 일반적인 경화 기지 준비 상태에서 5~15분으로 평가했다. 고도의 경계 상태(반응 시간 3~5분)에서 허용되는 대기 시간은 길었는데, 연약한 기지의 경우 여러 시간, 경화 기지의 경우 며칠이었다.[1]
R-12 및 R-12U 미사일은 1964~66년에 최대 608기의 작전 발사대 재고를 달성했다. 일부 연약한 기지는 1968년에 단계적으로 폐지되기 시작했고, 일부 경화 기지는 1972년에 단계적으로 폐지되기 시작했다. 1978년에는 이동식 지상 발사 RSD-10 파이어니어 미사일로 교체 및 단계적 폐지가 시작되었다.[1]
2. 4. 추가 개발
R-12 미사일의 철도 기반 버전 개발은 중단되었지만, 이후 사일로 발사 버전 개발이 시작되었다. 마야크-2(등대-2)라는 암호명이 붙은 지하 발사 기지가 카푸스틴 야르에 건설되었다. 1959년 9월 R-12는 사일로 단지에서 처음 발사되었다. 1960년 5월, R-12U로 명명된 새로운 R-12 미사일 개발이 시작되었다. R-12U는 지상 발사대와 사일로 모두에 사용하도록 설계되었다. R-12U 미사일의 사일로 발사 단지는 4개의 발사대로 구성되었으며, "드비나"(8П763 «Двина»|드비나ru)로 명명되었다. 미사일과 발사 단지의 시험 단계는 1961년 12월부터 1963년 12월까지 진행되었다.[1]R-12는 V-1000 탄도탄 요격 미사일 개발 중에 표적으로 사용되었다. 일련의 실험에서 두 대의 R-12가 레이더 시스템을 테스트하기 위해 상층 대기에서 탄두를 폭발시켰다. 카푸스틴 야르에서 R-12를 발사하고, 튜라탐에서 두 대의 R-9을 해당 지역으로 날리는 후속 실험이 계획되었지만, R-12만 성공적으로 발사되었다.[1]
2. 5. 폐기
중거리 핵전력 조약은 1987년 12월에 서명되었고 1988년 6월에 발효되었다. 이 조약의 근본적인 목적은 사거리가 500km에서 5500km 사이인 미국과 소련의 지상 발사 탄도 미사일과 순항 미사일, 그리고 관련 지원 장비를 제거하고 금지하는 것이었다. R-12 및 R-14 추소바야 미사일과 부품의 제거는 레스나야 미사일 제거 시설에서 이루어졌다. 149기의 소련 R-12 미사일 중 마지막 미사일은 1990년 5월 레스나야에서 제거되었다.3. 기술적 특징
R-12는 단일 단계 로켓으로, 분리 가능한 단일 재진입체를 갖추고 있다. 통합 연료 탱크 내에서 산화제는 연료 탱크 앞에 위치하며 중간판으로 분리되어, 비행 중 하부 유닛의 산화제가 먼저 소모됨으로써 비행 안정성을 향상시켰다. 추진 시스템은 공통 터보 펌프 유닛을 가진 4개의 액체 추진제 로켓 모터로 구성된다. 비행 제어는 로켓 모터 노즐에 위치한 4개의 탄소 제트 베인을 통해 이루어졌다. 자율 유도 및 제어 시스템에는 질량 중심 수직 및 측면 안정화 장치, 속도 제어 시스템, 컴퓨터 지원 자동 사거리 제어 시스템이 사용되었다. R-12는 연성 발사대와 경사 사이로에 모두 배치되었다.[1] 표준 탄두 위력은 2.3 메가톤이었으며, 재래식 폭발물이나 화학 무기도 탑재 가능했다.[1]
3. 1. 구조 및 성능
R-12는 분리 가능한 단일 재진입체를 갖춘 단일 단계 로켓이다. 통합 연료 탱크에서 산화제는 연료 탱크 앞에 위치했으며 중간판으로 분리되었다. 비행 중 하부 유닛의 산화제가 먼저 소모되어 비행 중 안정성이 향상되었다. 추진 시스템은 공통 터보 펌프 유닛이 있는 4개의 액체 추진제 로켓 모터로 구성된다. 비행 제어는 로켓 모터 노즐에 위치한 4개의 탄소 제트 베인을 통해 이루어졌다. 자율 유도 및 제어 시스템은 질량 중심 수직 및 측면 안정화 장치, 속도 제어 시스템, 컴퓨터 지원 자동 사거리 제어 시스템을 사용했다. R-12는 연성 발사대와 경사 사이로에 모두 배치되었다.[1]표준 위력은 2.3 메가톤이었다. 재래식 폭발물이나 화학 무기도 사용될 수 있었다.[1]
3. 2. 추진 시스템
R-12는 분리 가능한 단일 재진입 차량을 갖춘 단일 단계 로켓이다. 추진 시스템은 공통 터보 펌프 유닛이 있는 4개의 액체 추진제 로켓 모터로 구성된다. 비행 제어는 로켓 모터의 노즐에 위치한 4개의 탄소 제트 베인을 통해 이루어졌다.[1]3. 3. 유도 및 제어 시스템
R-12는 질량 중심 수직 및 측면 안정화 장치, 속도 제어 시스템, 컴퓨터 지원 자동 사거리 제어 시스템을 갖춘 자율 유도 및 제어 시스템을 사용했다. 비행 제어는 로켓 모터 노즐에 위치한 4개의 탄소 제트 베인을 통해 이루어졌다.[1]3. 4. 발사대

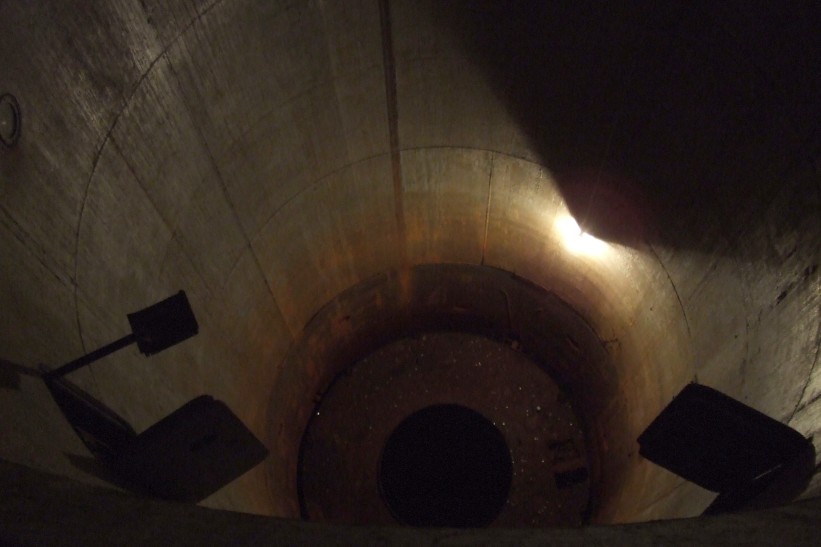

R-12는 연성 발사대와 경사 사이로에 모두 배치되었다.[1]3. 5. 탄두
R-12는 표준적으로 2.3 메가톤 위력의 탄두를 탑재했다. 재래식 폭발물이나 화학 무기도 탑재할 수 있었다.[1]4. 발사대기상태
SS-4는 발사 준비 단계에 따라 4단계로 구분된다. 2단계에서는 미사일을 엘리베이터로 올리고 자이로스코프를 작동시켜 최초 목표물 데이터를 입력하며, 액체연료 탱크는 미사일 옆에 위치한다. 1단계에서는 미사일에 액체연료를 주입하고 수직으로 세운다. 각 단계별 보관 상태와 발사 소요 시간은 하위 섹션에 상세히 설명되어 있다.
4. 1. 4단계 (상시)
미사일은 격납고에 보관되어 있으며, 자이로스코프와 탄두는 분리되어 있고, 연료는 주입되지 않은 상태이다. 이 상태로 7년 동안 보관할 수 있다(공장 보증 서비스 기간). 발사에는 3시간 25분이 소요된다.[1]4. 2. 3단계 (상향)
미사일은 격납고에 보관되어 있으며, 자이로스코프와 탄두가 설치되었다. 이 상태로 3년간 유지될 수 있었다. 발사까지 2시간 20분이 소요되었다.[1]4. 3. 2단계 (상향 첫 단계)
미사일이 발사 기지로 이동되었고, 자이로스코프가 작동되었으며, 초기 데이터가 입력되었다. 추진제 유조차가 미사일 옆에 배치되었다. 이 상태로 3개월 동안 유지될 수 있었다. 발사까지 1시간이 소요되었다.[1]4. 4. 1단계 (완전)
미사일에 액체연료가 주입되고, 목표가 설정되었으며, 수직으로 지상에 세워져 있다. 이 상태로 1개월간 보관할 수 있다.[1][2] 발사에는 30분이 걸린다.[1] 시동 혼합 가스는 탑재되지 않았다.[2]5. 우주 발사체 파생형
R-12 미사일을 기반으로 개발된 코스모스 로켓 계열은 다음과 같다.
- 코스모스 63S1: 1961년 R-12에 액체 산소(LOX)와 비대칭 디메틸히드라진(UDMH) 추진제를 사용하는 상단을 추가하여 만들어졌다. 카푸스틴 야르의 마약 사일로에서 발사되었으며, 1962년 3월 16일 코스모스 1 위성을 궤도에 성공적으로 진입시켰다.[1]
- 11K63: 63S1을 현대화하고 개선한 것이다. 1967년 플레세츠크에 두 번째 발사 기지가 개설된 후, 카푸스틴 야르와 플레세츠크에서 번갈아 가며 발사되었다. 총 123기가 발사되었으며, 이 중 8기가 궤도 진입에 실패했다. 1977년 사용이 중단되었다.
5. 1. 코스모스 63S1
1961년, 액체 산소(LOX)와 비대칭 디메틸히드라진(UDMH) 추진제를 사용하는 상단을 R-12에 추가하여 코스모스 63S1 부스터가 만들어졌다. R-12에는 지상 발사대가 없었기 때문에 모든 발사는 카푸스틴 야르의 마약 사일로에서 이루어졌다. 그러나 사일로는 반복 사용을 위해 설계되지 않았기 때문에 이 방식은 비실용적이었고 몇 차례 발사 후마다 재정비가 필요했다.[1] 1962년 3월 16일, 항법 시험 위성인 코스모스 1이 R-7 이외의 부스터로 수행된 최초의 소련 우주 발사로 궤도에 성공적으로 진입하여 기록되었다.[1] 마침내 카푸스틴 야르에 전용 발사 기지가 건설되었고, 1964년 12월에 처음 사용되었다.[1]5. 2. 11K63
1961년, 액체 산소(LOX)와 비대칭 디메틸히드라진(UDMH) 추진제를 사용하는 상단을 R-12에 추가하여 코스모스 63S1 부스터를 만들었다. R-12에는 지상 발사대가 없었기 때문에 모든 발사는 카푸스틴 야르의 마약 사일로에서 이루어졌다. 그러나 사일로는 반복 사용을 위해 설계되지 않았기 때문에 이 방식은 비실용적이었고 몇 차례 발사 후마다 재정비가 필요했다. 63S1의 첫 번째 두 번의 발사 시도는 1961년 10월과 12월에 이루어졌으며, 둘 다 실패했다. 1962년 3월 16일, 항법 시험 위성인 코스모스 1이 성공적으로 궤도에 진입하여 R-7 이외의 부스터로 수행된 최초의 소련 우주 발사로 기록되었다. 마침내 카푸스틴 야르에 전용 발사 기지가 건설되었고, 1964년 12월에 처음 사용되었다.향상된 R-12 부스터는 1965년부터 1967년까지 카푸스틴 야르의 드비나 사일로에서 준궤도 시험에 사용되었으며, 결국에는 현대화되고 개선된 발사체인 11K63으로 대체되었다. 1967년, 두 번째 발사 기지가 플레세츠크에 개설되었고, 그 이후 11K63의 발사는 카푸스틴 야르와 플레세츠크에서 번갈아 가며 이루어졌으며, 주로 경량 과학 및 군사 탑재체를 궤도에 올리기 위한 것이었다. 총 123기가 발사되었으며, 이 중 8기가 궤도 진입에 실패했다. 1977년, R-12와 11K63은 사용이 중단되었다.
6. 운용 부대
전략 로켓군은 R-12 미사일을 운용했던 로켓 사단이다.[7] 제58 로켓 사단도 R-12 미사일을 운용했다.[8]
6. 1. 전략 로켓군
전략 로켓군은 R-12 미사일을 운용했던 로켓 사단이다.[7]6. 1. 1. 제58 로켓 사단
제58로켓사단은 전략 로켓군의 사단이다.[8]6. 1. 2. 기타 로켓 사단
전략 로켓군과 제58 로켓 사단은 R-12 미사일을 운용했던 로켓 사단이다.[7][8]참조
