1. 개요

무어의 법칙은 반도체 집적 회로의 트랜지스터 수가 약 2년마다 2배로 증가한다는 경험적 관찰이다. 1965년 고든 무어는 이 법칙을 제시했으며, 1975년에는 예측 주기를 수정했다. 무어의 법칙은 반도체 산업의 발전을 이끌었으며, 컴퓨터 성능 향상과 가격 하락에 기여했다. 최근에는 기술적 한계와 비용 증가로 인해 발전 속도가 둔화되었지만, 새로운 기술 개발을 통해 지속적인 발전을 모색하고 있다. 무어의 법칙은 기술 발전, 경제 성장, 그리고 사회 변화에 큰 영향을 미쳤으며, 다양한 유사 법칙과 관찰을 파생시켰다.

더 읽어볼만한 페이지

  • 경험 법칙 - 옥텟 규칙
    옥텟 규칙은 원자들이 화학 결합을 통해 최외각 전자껍질에 8개의 전자를 채워 비활성 기체와 같은 안정된 전자 배치를 이루려는 경향을 설명하는 규칙으로, 2주기 원소에 주로 적용되지만 예외가 많아 양자론적 접근이 필요하다.
  • 경험 법칙 - 오른손 법칙
    오른손 법칙은 3차원 공간에서 좌표축 방향, 회전 방향, 자기장 방향 등을 정의하는 규칙으로, 해밀턴이 처음 도입하고 기브스가 발전시켜 물리학, 공학 등에서 벡터 외적, 전자기학적 현상 설명에 활용된다.
  • 컴퓨팅 하드웨어의 역사 - 아날로그 컴퓨터
    아날로그 컴퓨터는 물리량을 사용하여 수학적 연산을 수행하는 계산 기계로, 다양한 형태로 발전해 왔으나 디지털 컴퓨터의 발전으로 쇠퇴했음에도 불구하고, 최근 에너지 효율적인 계산 등의 분야에서 재조명되고 있다.
  • 컴퓨팅 하드웨어의 역사 - 마이크로프로세서
    마이크로프로세서는 CPU 기능을 단일 IC에 통합한 것으로, 무어의 법칙에 따라 성능이 향상되어 왔으며 다양한 아키텍처와 기술 발전을 거쳐 현재 광범위한 분야에서 사용된다.
  • MOSFET - CMOS
    CMOS는 상보적 금속 산화막 반도체의 약자로, 저전력 소비를 특징으로 하며, P형과 N형 MOSFET을 결합하여 논리 게이트를 구현하는 디지털 회로 설계 방식 및 공정 계열이다.
  • MOSFET - 전자 이동도
    전자 이동도는 전기장 내에서 전자의 평균 이동 속도를 나타내는 물리량으로, 재료의 불순물 농도와 온도에 의존하며, 다양한 산란 메커니즘과 측정 방법을 통해 연구되고 반도체 소자 성능에 중요한 영향을 미친다.
무어의 법칙
개요
이름무어의 법칙
로마자 표기Mueo-ui beopchik
영어 이름Moore's law
일본어 이름ムーアの法則
설명집적 회로의 트랜지스터 수 증가 추세에 대한 경험적 관찰
역사
최초 발표1965년 일렉트로닉스
발표자고든 무어
최초 내용최소 비용으로 만들 수 있는 집적 회로의 복잡도는 매년 2배씩 증가한다.
단기적으로 이 속도는 유지되거나 증가할 것이다.
장기적으로는 불확실하지만, 적어도 10년 동안은 일정할 것이다.
수정 내용1975년, 매년 2배 증가에서 18개월마다 2배 증가로 수정됨.
배경집적 회로 기술의 발전과 경험적 관찰에 기반
페어차일드 반도체에서 근무하던 고든 무어의 경험
내용
핵심 내용집적 회로의 트랜지스터 수는 시간이 지남에 따라 기하급수적으로 증가한다.
예측반도체 기술 발전 속도를 예측하는 데 사용됨.
관찰실제 반도체 개발 및 생산에서 관찰된 경험적 추세.
실제 적용반도체 산업 발전 및 혁신의 원동력이 됨.
중요성컴퓨터 성능 향상 및 비용 감소
정보 기술 발전의 핵심 동력
현재 상황
한계트랜지스터 크기 축소의 물리적 한계
공정 비용 증가
양자 터널링 효과
대안3D 집적
신소재
양자 컴퓨팅
논란 및 비판
비판무어의 법칙은 자연법칙이 아닌 경험적 관찰일 뿐이며, 기술 발전 속도는 언제든 둔화될 수 있다는 비판이 존재한다.
기술적 한계더 이상 트랜지스터 크기를 줄이는 것이 어려워지면서 무어의 법칙이 한계에 도달했다는 의견도 있다.
관련 정보
관련 인물고든 무어
관련 기술집적 회로
반도체
트랜지스터
CMOS
관련 현상황의 법칙
관련 산업반도체 산업
영향기술적 특이점
같이 보기반도체 제조 공정 목록
참고 자료인텔 - 무어의 법칙
인텔 - 무어의 법칙과 고든 무어
코리아타임즈 - 무어의 법칙의 종말?

2. 역사

1959년, 더글러스 엥겔바르트는 집적 회로(IC) 크기 축소에 대한 연구를 발표했고[1][2][3], 1960년 국제 고체회로 회의에서 이 내용을 발표했는데, 고든 무어가 이 회의에 참석했다.[4]

1965년, 페어차일드 반도체의 연구 개발 책임자였던 고든 무어는 ''일렉트로닉스'' 잡지에 "집적 회로에 더 많은 부품을 집적하기"라는 기사를 기고했다.[6] 그는 이 기사에서 1975년까지 단일 반도체에 최대 65,000개의 부품을 집적하는 것이 가능할 것이라고 예측했다. 무어는 소자 복잡성과 시간 사이의 로그 선형 관계를 제시했다.[9][10] 2015년 인터뷰에서 무어는 1965년의 예측은 "단지 앞으로 10년 동안 매년 두 배로 증가할 것이라고 말하는 대담한 추정"이었다고 회고했다.

1974년, IBM의 로버트 H. 데너드는 데너드 스케일링을 공식화하여 MOS 트랜지스터가 작아짐에 따라 전력 밀도가 일정하게 유지된다는 것을 설명했다.[128][11]

1975년, IEEE 국제 전자 소자 회의에서 무어는 예측을 수정하여 반도체 복잡성이 1980년경까지 매년 두 배로 증가하다가 이후 약 2년마다 두 배로 증가하는 속도로 감소할 것이라고 예측했다.[12] 그는 이러한 지수적 변화에 기여하는 요인으로 금속-산화물-반도체(MOS) 기술의 출현, 다이 크기의 증가와 결함 밀도의 감소, 더 미세한 최소 치수, 그리고 무어가 "회로 및 소자의 똑똑함"이라고 부른 것을 제시했다.[9][10]

캘리포니아 공과대학교 교수 카버 미드가 "무어의 법칙"이라는 용어를 대중화했다.[15][16] 무어는 자신의 이름을 딴 법칙을 놀랍고 낙관적인 것으로 여겼으며, "머피의 법칙을 위반하는 것이다. 모든 것이 점점 더 좋아진다."라고 말했다.[17]

인텔 임원 데이비드 하우스는 컴퓨터 칩 성능이 약 18개월마다 두 배로 증가한다고 예측했는데, 이 때문에 무어의 법칙의 두 배 기간이 18개월로 잘못 알려지기도 한다.[19]

2. 1. 초기 역사

1959년, 더글러스 엥겔바르트는 집적 회로(IC) 크기의 축소에 대한 연구를 발표했고[1][2][3], 1960년 국제 고체회로 회의에서 이 내용을 발표했는데, 고든 무어가 이 회의에 참석했다.[4]

1965년, 페어차일드 반도체의 연구 개발 책임자였던 고든 무어는 ''일렉트로닉스'' 잡지에 "집적 회로에 더 많은 부품을 집적하기"라는 기사를 기고했다.[6] 그는 이 기사에서 1975년까지 단일 반도체에 최대 65,000개의 부품을 집적하는 것이 가능할 것이라고 예측했다.

The complexity for minimum component costs has increased at a rate of roughly a factor of two per year (see graph on next page). Certainly over the short term this rate can be expected to continue, if not to increase. Over the longer term, the rate of increase is a bit more uncertain, although there is no reason to believe it will not remain nearly constant for at least 10 years.|최소 부품 비용을 위한 복잡성은 1년에 약 2배의 비율로 증가해 왔다. 단기적으로는 이러한 비율이 계속될 것이며, 심지어 증가할 것으로 예상된다. 장기적으로는 증가율이 다소 불확실하지만, 적어도 10년 동안 거의 일정하게 유지되지 않을 이유는 없다.영어

무어는 소자 복잡성과 시간 사이의 로그 선형 관계를 제시했다.[9][10] 그는 2015년 인터뷰에서 1965년의 예측은 "단지 앞으로 10년 동안 매년 두 배로 증가할 것이라고 말하는 대담한 추정"이었다고 회고했다.

1974년, IBM의 로버트 H. 데너드는 데너드 스케일링을 공식화하여 MOS 트랜지스터가 작아짐에 따라 전력 밀도가 일정하게 유지된다는 것을 설명했다.[128][11]

1975년, IEEE 국제 전자 소자 회의에서 무어는 예측을 수정하여 반도체 복잡성이 1980년경까지 매년 두 배로 증가하다가 이후 약 2년마다 두 배로 증가하는 속도로 감소할 것이라고 예측했다.[12] 그는 이러한 지수적 변화에 기여하는 요인으로 다음을 제시했다.[9][10]

  • 금속-산화물-반도체(MOS) 기술의 출현
  • 다이 크기의 증가와 결함 밀도의 감소
  • 더 미세한 최소 치수
  • 무어가 "회로 및 소자의 똑똑함"이라고 부른 것


1975년 직후, 캘리포니아 공과대학교 교수 카버 미드가 "무어의 법칙"이라는 용어를 대중화했다.[15][16] 무어는 자신의 이름을 딴 법칙을 놀랍고 낙관적인 것으로 여겼으며, "머피의 법칙을 위반하는 것이다. 모든 것이 점점 더 좋아진다."라고 말했다.[17]

무어의 동료이자 인텔 임원인 데이비드 하우스는 컴퓨터 칩 성능이 약 18개월마다 두 배로 증가한다고 예측했는데, 이 때문에 무어의 법칙의 두 배 기간이 18개월로 잘못 알려지기도 한다.[19]

2. 2. 법칙의 수정 및 대중화

1975년 IEEE 국제 전자 소자 회의에서 무어는 예측률을 수정하여,[12] 반도체 복잡성이 1980년경까지 매년 두 배로 증가한 후 약 2년마다 두 배로 증가하는 속도로 감소할 것이라고 예측했다.[13][14] 그는 이러한 지수적 행동에 기여하는 여러 요인을 다음과 같이 설명했다.[9][10]

  • 금속-산화물-반도체(MOS) 기술의 출현
  • 다이 크기의 지수적 증가율과 결함 밀도의 감소는 반도체 제조업체가 수율 감소 없이 더 큰 면적으로 작업할 수 있게 했다.
  • 더 미세한 최소 치수
  • 무어가 "회로 및 소자의 똑똑함"이라고 부른 것


1975년 직후, 캘리포니아 공과대학교 교수인 카버 미드가 "무어의 법칙"이라는 용어를 대중화했다.[15][16] 무어의 법칙은 결국 반도체 산업의 목표로 널리 받아들여졌고, 경쟁 반도체 제조업체가 처리 능력을 높이려고 노력하면서 인용되었다. 무어는 자신의 이름을 딴 법칙을 놀랍고 낙관적인 것으로 여겼다. "무어의 법칙은 머피의 법칙을 위반하는 것이다. 모든 것이 점점 더 좋아진다."[17] 이 관찰은 심지어 자기 충족적 예언으로 여겨졌다.[18]

"2년마다 2배가 된다"라는 표현은, 무어의 법칙이 최근 기술의 표상적인 진행 상황을 암시하고 있다. 더 짧은 시간 축으로 표현하면, 무어의 법칙은 평균적으로 1주일에 0.6% 이상 반도체 산업 전체의 성능을 향상시키고 있다고 바꿔 말할 수 있다.

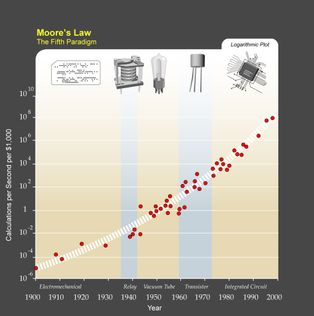

레이 커즈와일이 확장한 무어의 법칙(가속하는 수확의 법칙). 집적 회로 등장 이전의 트랜지스터, 진공관, 릴레이, 전기 기계식 컴퓨터까지 거슬러 올라가 기본적인 추세가 패러다임 전환에 의해 유지되고 있음을 보여주고 있다.


레이 커즈와일의 추산에 따르면, 무어의 법칙이 2019년까지 계속된다면, 미래에는 단 2~3개의 원자 너비밖에 되지 않는 트랜지스터가 만들어질 것이라고 한다. 물론, 보다 정밀한 포토리소그래피 기술을 사용하는 방법으로 달성할 수 있지만, 이것이 무어의 법칙의 종말을 의미하는 것은 아니라고 그는 생각하고 있다.

커즈와일은 어떤 새로운 기술이 현재의 집적 회로 기술을 대체하고, 무어의 법칙이 2020년 이후에도 훨씬 더 오랫동안 유지될 것이라고 추측하고 있다. 즉, 그는 무어의 법칙에 따른 기술의 지수적 성장은 (무어의 법칙의 본래 적용 범위인) 프로세스 기술의 발전에 의한 집적 회로의 개선에 한계가 있다고 하더라도 그것을 극복하고 기술적 특이점에 이를 때까지 앞으로도 계속될 것이라고 믿고 있는 것이다.

2. 3. 데너드 스케일링

1974년, IBM의 로버트 H. 데너드는 MOSFET 축소 기술을 통해 MOS 트랜지스터가 작아짐에 따라 전력 밀도가 일정하게 유지되어 전력 사용량이 면적에 비례한다는 데너드 스케일링을 공식화했다.[128][11] 데이비드 하우스는 데너드 스케일링으로 인해 컴퓨터 칩 성능이 약 18개월마다 두 배로 증가하고, 에너지 효율도 약 18개월마다 두 배로 증가한다고 예측했다.[21]

하지만 2000년대 중반, 반도체 산업에서 전력 밀도와 면적 밀도 사이의 반비례 관계가 깨지면서 데너드 스케일링은 종결되었다.[28] 조너선 쿠미는 진공관과 같은 기술에서 비슷한 효율 향상 속도가 실리콘 칩과 무어의 법칙보다 앞섰음을 보여주었다.

2. 4. 무어의 제2 법칙

1975년 IEEE 국제 전자 소자 회의에서 고든 무어는 반도체 복잡성이 1980년경까지 매년 두 배로 증가한 후 약 2년마다 두 배로 증가하는 속도로 감소할 것이라고 예측했다.[12][13][14] 그는 이러한 지수적 변화에 기여하는 요인을 다음과 같이 설명했다.[9][10]

  • 금속-산화물-반도체(MOS) 기술의 출현
  • 다이 크기의 지수적 증가율과 결함 밀도의 감소 (반도체 제조업체가 수율 감소 없이 더 큰 면적으로 작업 가능)
  • 더 미세한 최소 치수
  • 무어가 "회로 및 소자의 똑똑함"이라고 부른 것


무어는 1975년에 집적회로 상의 트랜지스터 수가 "2년마다 2배로 증가한다"는 수정된 법칙을 제시했다.

이를 식으로 표현하면, n년 후의 배율 p는 다음과 같다.

:p = 2^{n/2}

따라서 2년 후에는 2배, 5년 후에는 5.66배, 7년 후에는 11.3배, 10년 후에는 32배, 15년 후에는 181.0배, 20년 후에는 1024배가 된다.

컴퓨터 성능 비용은 감소하는 반면, 생산자가 무어의 법칙을 충족하기 위한 비용은 증가하는 추세를 보인다. 연구 개발, 제조 및 테스트 비용은 각 세대의 새로운 칩마다 꾸준히 증가해 왔다. 특히 칩 제조 장비(주로 극자외선 노광 기술을 이용한 EUV 노광 장비) 비용은 4년마다 두 배로 증가한다.[33] 이러한 제조 비용 증가는 무어의 법칙을 유지하는 데 중요한 고려 사항이다.[34] 이는 아서 록의 이름을 따서 록의 법칙이라고도 불리는 무어의 제2 법칙으로 이어졌는데, 이 법칙은 반도체 제조 공장의 자본 비용도 시간이 지남에 따라 기하급수적으로 증가한다는 것이다.[35][36]

3. 주요 기술적 요인

집적 회로 (IC)의 발명은 무어의 법칙의 핵심이다. 1958년 텍사스 인스트루먼츠의 잭 킬비저마늄 하이브리드 IC를 발명했고,[37] 1959년 페어차일드 반도체로버트 노이스실리콘 모놀리식 IC 칩을 발명했다.[38] 이후 1963년 페어차일드 반도체의 치-탕 사와 프랭크 웬리스는 상보형 금속 산화막 반도체 (CMOS) 공정을 발명했다.[39][40][41] 1967년 IBM의 로버트 H. 데너드는 동적 램 (DRAM)을 개발했다.[42]

1980년경 IBM의 히로시 이토, C. 그랜트 윌슨, J. M. J. 프레셰는 화학적으로 증폭된 포토레지스트를 발명했는데,[43][44][45] 이는 자외선에 대한 감도가 5~10배 더 높았다.[46] IBM은 1980년대 중반 DRAM 생산에 이 기술을 도입했다.[47][48] 같은 시기 IBM의 칸티 자인은 심자외선 엑시머 레이저 포토리소그래피를 발명했다.[49] 엑시머 레이저는 1970년대부터 연구용으로 사용되었으며,[53][54] 엑시머 레이저 리소그래피의 발명은 레이저 50년 역사상 중요한 이정표 중 하나로 꼽힌다.[55][56]

1990년대 후반에는 화학적 기계적 평탄화(CMP), 트렌치 절연, 구리 상호 연결 등의 상호 연결 혁신이 이루어졌다. 이는 웨이퍼 수율 개선, 추가적인 금속층 와이어, 더 가까운 소자 간격, 낮은 전기 저항을 가능하게 했다.[57][58][59]

4. 최근 동향 및 미래 전망

고든 무어는 2005년 4월 인터뷰에서 무어의 법칙이 영원히 지속될 수 없다고 말했다. 그는 "영원히 계속될 수는 없습니다. 지수 함수의 특성상 계속 밀어붙이면 결국 재앙이 발생합니다."라고 언급하며, 트랜지스터가 결국 원자 수준의 소형화 한계에 도달할 것이라고 지적했다.[108]

2016년, 국제반도체로드맵(ITRS)은 마지막 로드맵을 발표하면서 더 이상 무어의 법칙에 연구 개발 계획을 집중하지 않고, 응용 프로그램의 요구 사항이 칩 개발을 주도하는 "무어 이상(More than Moore)" 전략을 제시했다. 응용 프로그램은 스마트폰에서 AI, 데이터 센터에 이르기까지 다양하다.[109] 같은 해 IEEE는 국제소자시스템로드맵(IRDS)라는 "컴퓨팅 재부팅" 로드맵 구축 계획을 시작했다.[110]

고든 무어를 포함한 일부 전문가들은[111] 무어의 법칙이 2025년경에 끝날 것이라고 예측한다.[112][109][113] 그러나 새로운 칩 아키텍처, 양자 컴퓨팅, AI 및 기계 학습 등 다양한 영역에서 기술 발전이 지속될 것이라는 낙관적인 전망도 있다.[114][115] 2022년 엔비디아 CEO 젠슨 황은 무어의 법칙이 끝났다고 선언했지만,[116] 며칠 후 인텔 CEO 팻 겔싱어는 반대 주장을 펼쳤다.[117]

레이 커즈와일은 무어의 법칙이 2019년까지 계속된다면, 미래에는 단 2~3개의 원자 너비밖에 되지 않는 트랜지스터가 만들어질 것이라고 추산했다. 그는 이것이 무어의 법칙의 종말을 의미하는 것은 아니며, 새로운 기술이 현재의 집적 회로 기술을 대체하고 무어의 법칙이 2020년 이후에도 훨씬 더 오랫동안 유지될 것이라고 예측한다. 즉, 그는 무어의 법칙에 따른 기술의 지수적 성장은 프로세스 기술 발전으로 인한 집적 회로 개선의 한계를 극복하고 기술적 특이점에 이를 때까지 계속될 것이라고 믿는다.

4. 1. 최근 동향

2010년경부터 마이크로프로세서 설계자들은 반도체 발전이 무어의 법칙이 예측한 속도보다 느려졌다고 보고한다.[28] 인텔의 전 CEO인 브라이언 크자니치는 "오늘날 우리의 주기는 2년이 아닌 2년 반에 가깝다"고 발표했다.[92] 인텔은 2015년에 MOSFET 소자의 개선이 2012년경 22nm 특징 너비에서부터 시작하여 14nm에서 계속해서 느려졌다고 밝혔다.[93] 2023년 말, 인텔 CEO인 팻 겔싱어는 "우리는 더 이상 무어의 법칙의 황금 시대에 있지 않으며, 지금은 훨씬 더 어렵습니다. 따라서 이제는 효과적으로 3년마다 두 배가 되고 있으므로 확실히 속도가 느려졌습니다."라고 말했다.[94]

소스-드레인 누설, 제한된 게이트 금속 및 채널 재료에 대한 제한된 옵션으로 인해 트랜지스터 크기 축소의 물리적 한계에 도달했다. 물리적 크기 축소에 의존하지 않는 다른 접근 방식이 연구되고 있으며, 여기에는 전자 스핀트로닉스의 스핀 상태, 터널 접합 및 나노 와이어 형상을 통한 채널 재료의 고급 제한이 포함된다.[95] 스핀 기반 논리 및 메모리 옵션이 실험실에서 적극적으로 개발되고 있다.[96][97]

2006년 1분기 PC 프로세서는 90nm 공정으로 제조되었고, 65nm 칩은 인텔의 펜티엄 D인텔 코어에서만 출하되었다. 10년 전에는 칩이 500nm 공정으로 제조되었다. 각 기업은 45nm, 30nm 이하의 더욱 미세한 칩을 제조하기 위해 발생하는 복잡한 과제를 해결하기 위해 나노기술을 이용한 개발을 진행하고 있다. 이러한 공정 기술 덕분에 반도체 산업이 직면하는 무어의 법칙 한계 도달이 연장될 것이다 (이후 2010년 32nm에서 트랜지스터 약 4억 개, 2015년에는 14nm 달성).

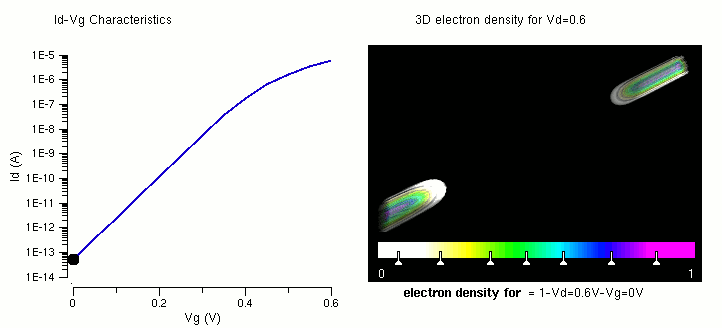

게이트 전압(Vg)이 나노선 MOSFET에서 변화함에 따라 전자 밀도를 시뮬레이션한 그림. 임계 전압은 약 0.45 V이다. 나노선 MOSFET은 10nm 미만의 게이트 길이를 가진 소자의 크기 축소를 위한 ITRS 로드맵의 끝 부분에 있다.


미래의 나노스케일 트랜지스터를 설계하는 데 있어 주요 기술적 과제 중 하나는 게이트 설계이다. 소자의 크기가 작아짐에 따라 얇은 채널에서의 전류 흐름을 제어하는 것이 더 어려워진다. 최신 나노스케일 트랜지스터는 일반적으로 다중 게이트 MOSFET 형태를 취하며, FinFET이 가장 일반적인 나노스케일 트랜지스터이다. FinFET은 채널의 세 방향에 게이트 유전체를 가지고 있다. 이와 비교하여 전주위 게이트 MOSFET(GAAFET) 구조는 더 나은 게이트 제어 기능을 가지고 있다.

  • 1988년 도시바 연구팀이 마스오카 후지오가 이끄는 연구를 통해 전주위 게이트 MOSFET(GAAFET)을 처음으로 시연했는데, 이들은 수직 나노선 GAAFET을 "주변 게이트 트랜지스터"(SGT)라고 불렀다.[61][62] 플래시 메모리의 발명가로 잘 알려진 마스오카는 나중에 도시바를 떠나 2004년에 도호쿠 대학과 함께 주변 게이트 기술을 연구하기 위해 유니산티스 일렉트로닉스를 설립했다.[63]
  • 2006년, 한국과학기술원(KAIST)과 국가나노팹센터의 한국 연구팀은 FinFET 기술을 기반으로 당시 세계에서 가장 작은 나노전자 소자인 3nm 트랜지스터를 개발했다.[64][65]
  • 2010년, 아일랜드 코크에 있는 타인달 국립 연구소의 연구원들은 접합 없는 트랜지스터를 발표했다. 실리콘 나노선을 감싼 제어 게이트는 접합이나 도핑 없이 전자의 통과를 제어할 수 있다. 연구진은 이러한 트랜지스터가 기존의 제작 기술을 사용하여 10nm 규모로 생산될 수 있다고 주장한다.[66]
  • 2011년, 피츠버그 대학교의 연구원들은 산화물 기반 재료로 만들어진 지름 1.5nm의 단전자 트랜지스터 개발을 발표했다. 세 개의 "와이어"가 중앙의 "아일랜드"에 수렴하는데, 이곳에는 하나 또는 두 개의 전자를 담을 수 있다. 전자는 아일랜드를 통해 한 와이어에서 다른 와이어로 터널링된다. 세 번째 와이어의 조건은 트랜지스터가 반도체 메모리 역할을 할 수 있는 능력을 포함한 고유한 전도 특성을 초래한다.[67] 나노선 트랜지스터는 미세 컴퓨터의 생성을 촉진할 수 있다.[68][69][70]
  • 2012년, 뉴사우스웨일즈 대학교의 연구팀은 실리콘 결정에 정확하게 배치된 단일 원자로 구성된 최초의 작동하는 트랜지스터(단순히 무작위 트랜지스터의 대규모 샘플에서 선택한 것이 아님) 개발을 발표했다.[71] 무어의 법칙은 이러한 이정표가 2020년까지 실험실에서 IC에 도달할 것으로 예측했다.
  • 2015년, IBM은 EUVL을 사용하여 생산된 실리콘-저마늄 트랜지스터를 사용한 7nm 노드 칩을 시연했다. 이 회사는 이 트랜지스터 밀도가 당시의 14nm 칩보다 네 배 더 높을 것이라고 믿었다.[72]
  • 삼성과 TSMC는 2021년~2022년까지 3nm GAAFET 노드를 제조할 계획이다.[73][74] 3nm와 같은 노드 이름은 소자 요소(트랜지스터)의 물리적 크기와 관련이 없다는 점에 유의해야 한다.
  • 도시바 연구팀인 T. Imoto, M. Matsui, C. Takubo는 2001년에 3차원 집적 회로(3D IC) 패키지를 제조하기 위한 "시스템 블록 모듈" 웨이퍼 접합 공정을 개발했다.[75][76] 2007년 4월, 도시바는 8개의 2GB NAND 플래시 칩을 적층하여 제조된 8계층 3D IC인 16GB THGAM 임베디드 NAND 플래시 메모리 칩을 출시했다.[77] 2007년 9월, 하이닉스는 24개의 적층된 NAND 플래시 칩을 사용하여 웨이퍼 접합 공정으로 제조된 16GB 플래시 메모리 칩인 24계층 3D IC를 출시했다.[78]
  • V-NAND(3D NAND)는 1967년 John Szedon이 처음 제시한 전하 트랩 플래시 기술을 사용하여 플래시 메모리 셀을 수직으로 적층하여 플래시 메모리 칩의 트랜지스터 수를 크게 증가시킨다. 3D NAND는 2007년 도시바에서 처음 발표되었다.[79] V-NAND는 2013년 삼성전자에서 처음으로 상업적으로 생산되었다.[80][81][82]
  • 2008년, HP Labs의 연구원들은 이전까지 이론적으로만 존재했던 네 번째 기본 수동 회로 요소인 작동하는 메모리스터를 발표했다. 메모리스터의 고유한 특성은 더 작고 성능이 우수한 전자 장치를 만드는 것을 가능하게 한다.[83]
  • 2014년, 스탠퍼드 대학교의 생물공학자들은 인간 뇌를 모델로 한 회로를 개발했다. 16개의 "뉴로코어" 칩은 100만 개의 뉴런과 수십억 개의 시냅스 연결을 시뮬레이션하며, 일반적인 PC보다 9000배 빠르고 에너지 효율이 높다고 주장한다.[84]
  • 2015년, 인텔과 마이크론은 NAND에 비해 현저히 빠르고 유사한 밀도를 가진다고 주장하는 비휘발성 메모리3D XPoint를 발표했다. 2016년에 시작될 예정이었던 생산은 2017년 하반기까지 지연되었다.[85][86][87]
  • 2017년, 삼성은 V-NAND 기술과 eUFS 3D IC 적층을 결합하여 8개의 적층된 64계층 V-NAND 다이를 사용한 512GB 플래시 메모리 칩을 생산했다.[88] 2019년, 삼성은 8개의 적층된 96계층 V-NAND 다이와 쿼드 레벨 셀(QLC) 기술(4비트/트랜지스터)[89][90]을 사용하여 1TB 플래시 칩을 생산했는데, 이는 2조 개의 트랜지스터에 해당하며, 이는 모든 IC 칩 중 가장 많은 트랜지스터 수이다.
  • 2020년, 삼성전자는 FinFET 및 EUV 기술을 사용하여 5nm 노드를 생산할 계획이었다.
  • 2021년 5월, IBM은 부품이 인간 DNA보다 작다고 여겨지는 최초의 2nm 컴퓨터 칩을 만들었다고 발표했다.[91]


2010년대 후반, 반도체 개발 속도가 느려지기 시작하면서 무어의 법칙의 속도를 유지할 수 없다는 주장이 퍼지기 시작했다. 2017년 5월, 엔비디아(NVIDIA)의 젠슨 황(Jensen Huang)은 주요 반도체 기업 CEO로서는 처음으로 "무어의 법칙은 끝났다"고 언급했다.[175]

2023년 현재, 무어의 법칙은 속도가 느려지고 있다.[178]

무어의 법칙을 기반으로 베르너 빈지, 브루스 스털링, 레이 커즈와일과 같은 전문가들이 기술적 특이점을 부분적으로 추정하고 있다. 그러나 2005년 4월 13일, 고든 무어 자신이 "무어의 법칙은 오래 지속되지 않을 것이다. 왜냐하면 트랜지스터가 원자 수준까지 작아져 한계에 도달하기 때문이다"라고 인터뷰에서 언급했다. 다만, 옆으로 배열한다면 원자 크기로 인한 한계가 있을 것이라는 것은 무어가 아니더라도 알 수 있는 일이며, 실제로 수직으로 배열하는 연구가 활발하게 진행되고 있다.

4. 2. 미래 전망

2005년 4월, 고든 무어는 한 인터뷰에서 이러한 예측이 무한정 지속될 수 없다고 말했다. "영원히 계속될 수는 없습니다. 지수 함수의 특성상 계속 밀어붙이면 결국 재앙이 발생합니다." 그는 또한 트랜지스터가 결국 원자 수준의 소형화 한계에 도달할 것이라고 언급했다.[183][108]

2016년, 1998년부터 이 업계를 이끌어 온 국제반도체로드맵(ITRS)은 마지막 로드맵을 발표했다. 더 이상 무어의 법칙에 연구 개발 계획을 중심으로 하지 않았다. 대신, 응용 프로그램의 요구 사항이 반도체 크기 조정에 대한 집중보다는 칩 개발을 주도하는 "무어 이상(More than Moore)" 전략이라고 할 수 있는 것을 제시했다. 응용 프로그램 동인은 스마트폰에서 AI, 데이터 센터에 이르기까지 다양하다.[109] IEEE는 2016년에 국제소자시스템로드맵(IRDS)라고 명명된 "컴퓨팅 재부팅"이라는 로드맵 구축 계획을 시작했다.[110]

고든 무어를 포함한 일부 전문가들은[111] 무어의 법칙이 2025년경에 끝날 것이라고 예측한다.[112][109][113] 무어의 법칙은 물리적 한계에 도달할 것이지만, 일부 전문가들은 새로운 칩 아키텍처, 양자 컴퓨팅, AI 및 기계 학습을 포함한 다양한 다른 영역에서 기술 발전의 지속에 대해 낙관적이다.[114][115] 엔비디아 CEO 젠슨 황은 2022년에 무어의 법칙이 끝났다고 선언했지만,[116] 며칠 후 인텔 CEO 팻 겔싱어는 반대 주장을 펼쳤다.[117]

레이 커즈와일의 추산에 따르면, 무어의 법칙이 2019년까지 계속된다면, 미래에는 단 2~3개의 원자 너비밖에 되지 않는 트랜지스터가 만들어질 것이라고 한다. 물론, 보다 정밀한 포토리소그래피 기술을 사용하는 방법으로 달성할 수 있지만, 이것이 무어의 법칙의 종말을 의미하는 것은 아니라고 그는 생각하고 있다.

커즈와일은 어떤 새로운 기술이 현재의 집적 회로 기술을 대체하고, 무어의 법칙이 2020년 이후에도 훨씬 더 오랫동안 유지될 것이라고 추측하고 있다. 즉, 그는 무어의 법칙에 따른 기술의 지수적 성장은 (무어의 법칙의 본래 적용 범위인) 프로세스 기술의 발전에 의한 집적 회로의 개선에 한계가 있다고 하더라도 그것을 극복하고 기술적 특이점에 이를 때까지 앞으로도 계속될 것이라고 믿고 있는 것이다.

5. 한국 반도체 산업에 미치는 영향

무어의 법칙은 본래 반도체 산업에서 집적회로 제조 공정 기술, 즉 '프로세스 테크놀로지'의 발전 속도에 대한 관찰과 예측이었다. 그러나 오늘날에는 그 의미가 확장되어 첨단 산업 제품 전반의 성능 향상을 예측하거나 목표로 삼는 지표로 널리 사용되고 있다.

컴퓨터 관련 제품 및 부품 제조업체에게 무어의 법칙이 시사하는 미래 예측은 매우 중요하다. 예를 들어, CPU나 하드디스크와 같은 제품은 설계부터 생산, 최초 출하까지 2년에서 5년 정도의 시간이 소요된다. 따라서 이들 제조업체는 투자와 수익에 대한 큰 경제적 위험을 감수하면서 수년 후의 시장을 예측하여 제품을 개발해야 한다.

특히 제품 노후화가 빠른 산업에서는 선발 주자의 이점이 크기 때문에 시장 진입 지연은 큰 손실로 이어질 수 있다. 반대로, 타사가 제공할 수 없는 새롭고 고성능의 제품이라도 생산 비용이 높고 판매 가격이 시장에서 받아들여지지 않으면 특수한 용도를 제외하고는 시장에서 성공하기 어렵다. 따라서 미래 예측은 매우 중요하다.

과거의 결과로부터 미래를 예측하는 것은 '자기 충족'적인 성격을 띠는데, 즉 많은 참여자가 믿을수록 신뢰도가 높아지는 경향이 있다. 무어의 법칙은 이러한 특성을 가지고 있다.

"2년마다 2배가 된다"는 표현은 무어의 법칙이 최근 기술의 상징적인 진행 상황을 암시하고 있음을 보여준다. 이를 더 짧은 시간 단위로 표현하면, 무어의 법칙은 평균적으로 1주일에 0.6% 이상 반도체 산업 전체의 성능을 향상시키고 있다고 말할 수 있다.

6. 유사한 관찰 및 법칙

무어의 법칙과 유사하게 디지털 기술 분야에서 지수적으로 향상되는 여러 요소들이 관찰되어 왔다. 무어는 최소 비용으로 "트랜지스터, 저항, 다이오드 또는 커패시터"를 구성 요소로 정의하며 구성 요소의 밀도에 대해서만 언급했다.[124]


  • 집적 회로당 트랜지스터 수: 가장 널리 알려진 공식은 2년마다 IC의 트랜지스터 수가 두 배로 증가한다는 것이다. 1970년대 후반 무렵 무어의 법칙은 가장 복잡한 칩의 트랜지스터 수에 대한 한계로 인식되기 시작했다. 2022년 현재 상용으로 판매되는 프로세서 중 트랜지스터 수가 가장 많은 것 중 하나는 763억 개 이상의 트랜지스터를 가진 AD102 그래픽 프로세서이다.[125]

  • 트랜지스터당 최소 비용에서의 밀도: 무어가 1965년 논문에서 제시한 공식이다. 이는 달성할 수 있는 트랜지스터 밀도에 대한 것이 아니라 트랜지스터당 비용이 가장 낮은 트랜지스터 밀도에 대한 것이다.[126] 칩에 더 많은 트랜지스터를 배치할수록 각 트랜지스터의 제조 비용은 감소하지만 결함으로 인해 칩이 작동하지 않을 확률은 증가한다. 1965년 무어는 비용이 최소화되는 트랜지스터 밀도를 조사했고, 포토리소그래피의 발전을 통해 트랜지스터가 더 작게 제작됨에 따라 이 수치가 "연간 약 2배의 비율"로 증가할 것이라고 관찰했다.

  • 데너드 스케일링: 전력 사용량이 트랜지스터의 면적에 비례하여 감소한다는 것을 전제로 한다(전압과 전류 모두 길이에 비례). 무어의 법칙과 결합하여 와트당 성능은 트랜지스터 밀도와 거의 같은 비율로 증가하여 1~2년마다 두 배가 된다. 데너드 스케일링에 따르면 트랜지스터 크기는 매 기술 세대마다 30%(0.7×) 축소되어 면적이 50% 감소한다. 이는 지연 시간을 30%(0.7×) 단축하고 따라서 작동 주파수를 약 40%(1.4×) 증가시킨다. 마지막으로 전기장을 일정하게 유지하기 위해 전압을 30% 줄여 에너지를 65% 줄이고 (1.4× 주파수에서) 전력을 50% 줄인다. 따라서 매 기술 세대마다 트랜지스터 밀도는 두 배가 되고 회로는 40% 빨라지지만 (트랜지스터 수가 두 배인 경우) 전력 소비량은 동일하게 유지된다.[127] 누설 전류로 인해 데너드 스케일링은 2005~2010년에 종료되었다.

  • 품질 조정된 IT 장비 가격: 품질 및 인플레이션을 조정한 정보 기술(IT), 컴퓨터 및 주변 장비의 가격은 1959년부터 2009년까지 50년 동안 평균 연간 16% 하락했다.[134][135] 그러나 IT 혁신의 가속화로 인해 1995년~1999년에는 연간 23%로 가속화되었고,[136] 이후 2010년~2013년에는 연간 2%로 둔화되었다.[134][137] 품질 조정된 마이크로프로세서 가격 개선은 계속되고 있지만, 개선 속도는 마찬가지로 다르며 로그 스케일에서 선형적이지 않다. 마이크로프로세서 가격 개선은 1990년대 후반에 가속화되어 연간 60%(9개월마다 절반)에 달했는데, 이는 이전과 이후의 일반적인 30% 개선률(2년마다 절반)과 비교된다.[138][139] 특히 노트북 마이크로프로세서는 2004년~2010년에 연간 25~35% 향상되었고, 2010년~2013년에는 연간 15~25%로 둔화되었다.[140]

  • 하드 디스크 드라이브 면적 밀도: 비슷한 예측(때로는 크라이더의 법칙이라고 함)이 2005년 하드 디스크 드라이브 면적 밀도에 대해 이루어졌다.[143] 이 예측은 나중에 지나치게 낙관적인 것으로 여겨졌는데, 면적 밀도의 급속한 발전은 2010년경 연간 30~100%에서 연간 10~15%로 둔화되었다.[144][145]

  • 광섬유 용량: 광섬유를 통해 보낼 수 있는 초당 비트 수는 무어의 법칙보다 빠른 속도로 지수적으로 증가하며, 이는 도널드 케크를 기리는 '''케크의 법칙'''이다.[146]

  • 네트워크 용량: 벨 연구소의 루슨트 광 네트워킹 그룹의 전 책임자인 제럴드 버터스[147][148]에 따르면, 무어의 법칙과 의도적으로 평행을 이루는 공식인 버터스의 광자 법칙[149]이라는 또 다른 버전이 있다. 버터스의 법칙은 광섬유에서 나오는 데이터 양이 9개월마다 두 배로 증가한다는 것이다.[150] 파장 분할 다중화(WDM)의 사용 가능성은 단일 광섬유에 배치할 수 있는 용량을 최대 100배까지 증가시켰다. 닐슨의 법칙은 사용자에게 제공되는 대역폭이 매년 50% 증가한다고 말한다.[151]

  • 달러당 픽셀 수: 코닥 호주의 배리 헨디는 디지털 카메라의 기본 가치 척도로 달러당 픽셀 수를 그래프로 표시하여 디지털 카메라 가격 등의 미래 추세를 예측할 수 있는 기회를 보여주었다.[152][153][154]

  • 위대한 무어의 법칙 보정기(TGMLC): 비르트의 법칙으로도 알려져 있으며 일반적으로 소프트웨어 부풀림이라고 한다. 컴퓨터 소프트웨어의 후속 세대가 크기와 복잡성이 증가하여 무어의 법칙에서 예측된 성능 향상을 상쇄한다는 원칙이다.

  • 도서관 확장: 1945년 프리몬트 라이더는 충분한 공간이 제공된다면 도서관의 용량이 16년마다 두 배로 증가할 것이라고 계산했다.[156] 그는 낡은 인쇄물을 소형화된 마이크로폼 아날로그 사진으로 대체하는 것을 옹호했다.

  • 칼슨 곡선: ''The Economist''[157]가 무어의 법칙과 동등한 생명 공학적 용어로 만든 용어이며 저자 롭 칼슨의 이름을 따서 명명되었다.[158] 칼슨은 DNA 시퀀싱 기술(비용 및 성능으로 측정)의 배가 시간이 무어의 법칙만큼 빠를 것이라고 예측했다.[159]

  • 이룸의 법칙: 약물 개발 관찰 결과로, 새로운 약물 개발 비용이 9년마다 거의 두 배로 증가한다고 명시한다.

  • 경험 곡선 효과: 사실상 모든 제품이나 서비스의 누적 생산량이 두 배로 증가할 때마다 단위당 비용이 대략 일정 비율로 감소한다는 것이다. 1936년 항공기 비용 논의에서 이 현상을 설명하는 데 거듭제곱 곡선이 사용되었다.[162]

  • 에드홀름의 법칙: 필 에드홀름은 통신 네트워크(인터넷 포함)의 대역폭이 18개월마다 두 배로 증가한다는 것을 관찰했다.[163] 온라인 통신 네트워크의 대역폭은 초당 비트에서 테라비트 초당으로 증가했다. 온라인 대역폭의 급격한 증가는 주로 무어의 법칙을 가능하게 한 것과 동일한 MOSFET 스케일링 때문인데, 통신 네트워크는 MOSFET로 구성되기 때문이다.[164]

  • 하이츠의 법칙: LED의 밝기가 제조 비용이 감소함에 따라 증가한다고 예측한다.

  • 스완슨의 법칙: 태양광 광전지 모듈의 가격이 누적 출하량이 두 배가 될 때마다 20% 감소한다는 관찰이다. 현재 비율로는 약 10년마다 비용이 75% 감소한다.

7. 비판 및 한계

무어의 법칙은 반도체 메모리칩 성능(메모리 용량, CPU 속도 등)이 18~24개월마다 2배로 향상되고, 컴퓨팅 성능은 18개월마다 2배로 향상되는 반면, 컴퓨터 가격은 18개월마다 절반으로 떨어진다는 기술 개발 속도에 관한 법칙이다.[183] 이러한 법칙은 20세기 후반과 21세기 초 세계 경제 성장에 기여했으며, 특히 1990년대 후반에는 생산성 향상의 핵심 경제 지표로 여겨졌다.[136]

하지만 무어의 법칙에는 몇 가지 비판과 한계점도 존재한다. 주요 부정적 영향 중 하나는 기술낙후 문제이다. 기술이 빠르게 발전하면서 이전 기술은 쓸모없게 되는데, 이는 특히 하드웨어나 데이터의 보안 및 생존 가능성이 중요하거나 자원이 제한적인 상황에서 운영에 큰 장애물이 될 수 있다.[123]

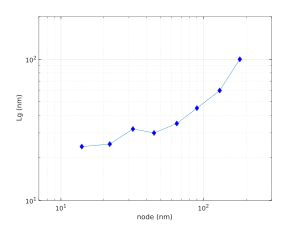

Intel 트랜지스터 게이트 길이 추세. 트랜지스터 크기 축소


의 복잡성은 트랜지스터 개수에 비례하지만, 트랜지스터당 복잡성은 RAM 캐시와 실행 단위에 따라 다를 수 있다는 주장도 제기된다. 또한, 칩에 집적되는 부품 수는 공정 미세화와 칩 면적 확장의 두 가지 요소에 의해 결정된다.

시간이 지나면서 무어의 법칙은 여러 도전에 직면했다. 2000년대 중반부터는 나노 스케일 트랜지스터 사용으로 인한 특성 변동 증가와 누설 전류 문제가 주요 과제로 떠올랐다. 이러한 문제로 인해 설계 마진이 엄격해지고, 전력 소비가 증가하여 CMOS 크기 축소가 어려워졌다.

크기 축소와 관련된 주요 도전 과제는 다음과 같다.

도전 과제
트랜지스터 내 기생 저항 및 용량 제어
전기 배선의 저항 및 용량 감소
ON/OFF 동작을 제어하기 위한 적절한 트랜지스터 전기적 특성 유지
선단 거칠기로 인한 영향 증가
도핑에 의한 변동
시스템 레벨의 전력 배송
전력 배송에서 손실을 효과적으로 제어하는 열 설계
시스템 전체의 제조 비용 절감



2010년대 후반에는 반도체 개발 속도가 느려지면서 무어의 법칙의 속도를 유지하기 어렵다는 주장이 확산되었다. 2017년에는 엔비디아(NVIDIA)의 CEO 젠슨 황이 "무어의 법칙은 끝났다"고 언급하기도 했다.[175]

인텔 틱-탁(Intel Tick-Tock) 전략은 2006년 인텔이 발표한 전략으로, 새로운 공정 기술을 통한 칩 축소와 성능 향상, 그리고 새로운 마이크로 아키텍처 설계를 번갈아 가며 매년 출시하는 방식이었다.[176] 그러나 이 전략은 2015년에 붕괴되었는데, 이는 무어의 법칙이 더 이상 유지되기 어렵다는 것을 보여주는 사례로 여겨진다.[177]

2023년 현재, 무어의 법칙은 속도가 느려지고 있지만, 반도체의 발전은 다른 기술을 통해 여전히 계속되고 있다.[178]

참조

[1] 논문 1960 IEEE International Solid-State Circuits Conference. Digest of Technical Papers IEEE 1960-02-12
[2] 뉴스 It's Moore's Law But Another Had The Idea First https://www.nytimes.[...] 2005-04-18
[3] 뉴스 After the Transistor, a Leap into the Microcosm https://www.nytimes.[...] 2009-08-31
[4] 뉴스 Smaller, Faster, Cheaper, Over: The Future of Computer Chips https://www.nytimes.[...] 2015-09-27
[5] 서적 The Information Systems Security Officer's Guide: Establishing and Managing a Cyber Security Program Butterworth-Heinemann
[6] 웹사이트 Excerpts from a conversation with Gordon Moore: Moore's Law ftp://download.intel[...] Intel Corporation
[7] 웹사이트 Intel offers $10,000 for Moore's Law magazine https://www.zdnet.co[...] ZDNET News.com 2005-04-11
[8] 뉴스 Moore's Law original issue found http://news.bbc.co.u[...] 2005-04-22
[9] 웹사이트 The Origin, Nature, and Implications of 'MOORE'S LAW' http://research.micr[...] Microsoft 1996-09-26
[10] 논문 The Lives and Death of Moore's Law
[11] 서적 Solid state electronic devices Pearson
[12] 뉴스 Forty years of Moore's law http://www.seattleti[...] 2005-04-18
[13] 서적 Understanding Moore's Law: Four Decades of Innovation Chemical Heritage Foundation 2006
[14] 보도자료 Over 6 Decades of Continued Transistor Shrinkage, Innovation http://www.intel.com[...] Intel Corporation 2011-05
[15] 서적 Understanding Moore's law: four decades of innovation Chemical Heritage Foundation 2006
[16] 웹사이트 Moore's Law – The Genius Lives On http://www.ieee.org/[...] IEEE solid-state circuits society newsletter 2006-09
[17] 뉴스 Moore's Law at 40 – Happy birthday http://economist.com[...] 2005-03-23
[18] 웹사이트 Gordon Moore Says Aloha to Moore's Law http://www.theinquir[...] the Inquirer 2005-04-13
[19] 서적 Building Data Science Solutions with Anaconda: A comprehensive starter guide to building robust and complete models Packt Publishing Limited
[20] 뉴스 The Immutable Connection between Moore's Law and Artificial Intelligence https://www.pressrea[...] 2017-05
[21] 웹사이트 Moore's Law to roll on for another decade http://news.cnet.com[...]
[22] 서적 Beyond Binary Memory Circuits: Multiple-Valued Logic Springer Nature
[23] 논문 Rebooting Computing: New Strategies for Technology Scaling 2015-12
[24] 웹사이트 Moore's Law is not Dead https://www.tsmc.com[...] TSMC 2019-08-14
[25] 웹사이트 Moore's Law is Alive and Well – Charts show it may be dying at Intel, but others are picking up the slack https://medium.com/p[...] 2019-06-04
[26] 뉴스 5nm Vs. 3nm https://semiengineer[...] 2019-06-24
[27] 뉴스 Intel says it was too aggressive pursuing 10nm, will have 7nm chips in 2021 https://www.pcgamer.[...] 2019-07-17
[28] 웹사이트 TSMC: 5nm on Track for Q2 2020 HVM, Will Ramp Faster Than 7nm https://www.anandtec[...] 2019-10-23
[29] 웹사이트 Home>Semiconductors Samsung's Aggressive EUV Plans: 6nm Production in H2, 5nm & 4nm On Track https://www.anandtec[...] www.anandtech.com 2019-07-31
[30] 웹사이트 Samsung Completes Development of 5nm EUV Process Technology https://www.anandtec[...]
[31] press release TSMC and OIP Ecosystem Partners Deliver Industry's First Complete Design Infrastructure for 5nm Process Technology https://www.tsmc.com[...] TSMC 2019-04-03
[32] 웹사이트 'Better Yield on 5nm than 7nm': TSMC Update on Defect Rates for N5 https://www.anandtec[...]
[33] 보고서 The Health and Competitiveness of the U.S. Semiconductor Manufacturing Equipment Industry https://www.usitc.go[...] U.S. International Trade Commission 2019-07
[34] 간행물 With chips, Moore's Law is not the problem http://www.infoworld[...] 2005-04-19
[35] 웹사이트 Does Moore's Law Still Hold Up? http://www.edavision[...] EDA Vision
[36] 웹사이트 The Origin, Nature, and Implications of 'Moore's Law' http://research.micr[...] Research.microsoft.com 1996-09-26
[37] 특허 Miniaturized electronic circuits 1964-06-23
[38] 특허 Semiconductor device-and-lead structure 1961-04-25
[39] 웹사이트 1963: Complementary MOS Circuit Configuration is Invented https://www.computer[...] 2019-07-06
[40] 학회논문 Nanowatt logic using field-effect metal-oxide semiconductor triodes 1963
[41] 특허 Low stand-by power complementary field effect circuitry 1967-12-05
[42] 특허 Field-effect transistor memory 1968-06-04
[43] 특허 Positive and Negative Working Resist Compositions with Acid-Generating Photoinitiator and Polymer with Acid-Labile Groups Pendant From Polymer Backbone http://patft.uspto.g[...] 1985
[44] 학술지논문 Chemical amplification in the design of dry developing resist material
[45] 학술지논문 New UV resists with negative or positive tone
[46] 뉴스 Patterning the World: The Rise of Chemically Amplified Photoresists https://www.scienceh[...] Chemical Heritage Foundation 2007-10-01
[47] 학술지논문 Chemically amplified resists http://go.galegroup.[...] 1991-08
[48] 웹사이트 Chemical amplification resists: History and development within IBM http://researcher.wa[...] IBM Journal of Research and Development
[49] 특허 High resolution optical lithography method and apparatus having excimer laser light source and stimulated Raman shifting 1984-07-10
[50] 학술지논문 Ultrafast deep-UV lithography with excimer lasers https://ieeexplore.i[...] 1982
[51] 서적 Excimer Laser Lithography https://spie.org/Pub[...] SPIE Press 1990
[52] 웹사이트 Lasers and Moore's Law http://spie.org/x421[...] 2010-10
[53] 학술지논문 Zh. Eksp. Fiz. i Tekh. Pis'ma. Red. 12, 473 1970
[54] 학술지논문 Ultraviolet-preionized discharge-pumped lasers in XeF, KrF, and ArF
[55] 웹사이트 Lasers in Our Lives / 50 Years of Impact http://www.stfc.ac.u[...] U.K. Engineering and Physical Sciences Research Council
[56] 웹사이트 50 Years Advancing the Laser http://spie.org/Docu[...] SPIE
[57] 학회논문 transcription of Gordon Moore's Plenary Address at ISSCC 50th Anniversary http://isscc.org/doc[...] ISSCC 2003-02-10
[58] 학술지논문 2008 IEEE International Electron Devices Meeting
[59] 웹사이트 IBM100 – Copper Interconnects: The Evolution of Microprocessors http://www-03.ibm.co[...] 2012-03-07
[60] 웹사이트 International Technology Roadmap for Semiconductors http://public.itrs.n[...]
[61] 서적 Technical Digest., International Electron Devices Meeting 1988-12
[62] 서적 Micro- and Nanoelectronics: Emerging Device Challenges and Solutions https://books.google[...] CRC Press 2017
[63] 웹사이트 Company Profile http://www.unisantis[...]
[64] 뉴스 Still Room at the Bottom.(nanometer transistor developed by Yang-kyu Choi from the Korea Advanced Institute of Science and Technology ) http://www.highbeam.[...] 2006-04-01
[65] 서적 2006 Symposium on VLSI Technology, 2006. Digest of Technical Papers
[66] 잡지 Junctionless Transistor Fabricated from Nanowires https://spectrum.iee[...] 2010-02-22
[67] 학술지논문 Super-small transistor created: Artificial atom powered by single electron http://www.scienceda[...] 2011-04-19
[68] 서적 Physics of the Future Doubleday 2010
[69] 학술지논문 New nanowire transistors may help keep Moore's Law alive http://phys.org/news[...] 2013-05-02
[70] 잡지 Rejuvenating Moore's Law With Nanotechnology https://www.forbes.c[...] 2007-06-05
[71] 논문 A single-atom transistor 2011-12-16
[72] 뉴스 IBM Reports Advance in Shrinking Chip Circuitry https://www.wsj.com/[...] 2015-07-09
[73] 웹사이트 Samsung Plans Mass Production of 3nm GAAFET Chips in 2021 https://www.tomshard[...] 2019-01-11
[74] 웹사이트 TSMC Aims to Build World's First 3-nm Fab https://www.eetimes.[...] 2017-10-02
[75] 서적 Handbook of 3D Integration: Technology and Applications of 3D Integrated Circuits Wiley-VCH 2008-08-06
[76] 논문 Development of 3-Dimensional Module Package, "System Block Module" https://www.tib.eu/e[...] Institute of Electrical and Electronics Engineers 2001
[77] 뉴스 TOSHIBA COMMERCIALIZES INDUSTRY'S HIGHEST CAPACITY EMBEDDED NAND FLASH MEMORY FOR MOBILE CONSUMER PRODUCTS http://www.toshiba.c[...] 2007-04-17
[78] 뉴스 Hynix Surprises NAND Chip Industry https://www.koreatim[...] 2007-09-05
[79] 뉴스 Toshiba announces new "3D" NAND flash technology https://www.engadget[...] 2007-06-12
[80] 웹사이트 Samsung Introduces World's First 3D V-NAND Based SSD for Enterprise Applications | Samsung | Samsung Semiconductor Global Website https://www.samsung.[...]
[81] 웹사이트 Samsung Confirms 24 Layers in 3D NAND https://www.eetimes.[...]
[82] 웹사이트 Samsung Electronics Starts Mass Production of Industry First 3-bit 3D V-NAND Flash Memory https://news.samsung[...]
[83] 논문 The missing memristor found 2008
[84] 웹사이트 Stanford bioengineers create circuit board modeled on the human brain – Stanford News Release http://news.stanford[...] 2014-04-28
[85] 뉴스 3D Xpoint memory: Faster-than-flash storage unveiled https://www.bbc.com/[...] 2015-07-28
[86] 잡지 Intel's New Memory Chips Are Faster, Store Way More Data https://www.wired.co[...] 2015-07-28
[87] 뉴스 Intel's first Optane SSD: 375GB that you can also use as RAM https://arstechnica.[...] 2017-03-19
[88] 뉴스 Samsung Starts Production of 512 GB UFS NAND Flash Memory: 64-Layer V-NAND, 860 MB/s Reads https://www.anandtec[...] 2017-12-05
[89] 뉴스 Samsung makes 1TB flash eUFS module https://www.electron[...] 2019-01-30
[90] 뉴스 Samsung Shares SSD Roadmap for QLC NAND And 96-layer 3D NAND https://www.anandtec[...] 2018-10-17
[91] 웹사이트 IBM Unveils World's First 2 Nanometer Chip Technology, Opening a New Frontier for Semiconductors https://newsroom.ibm[...] 2021-05-06
[92] 뉴스 Intel Rechisels the Tablet on Moore's Law https://blogs.wsj.co[...] 2015-07-15
[93] 웹사이트 INTEL CORP, FORM 10-K (Annual Report), Filed 02/12/16 for the Period Ending 12/26/15 http://files.shareho[...]
[94] 웹사이트 Intel's CEO says Moore's Law is slowing to a three-year cadence, but it's not dead yet https://www.tomshard[...] Future US 2023-12-24
[95] 서적 Overview of Beyond-CMOS Devices and A Uniform Methodology for Their Benchmarking Cornell University Library 2013-02-01
[96] 논문 Material Targets for Scaling All Spin Logic
[97] 논문 Proposal for an all-spin logic device with built-in memory 2010-02-28
[98] 서적 2009 IEEE International Electron Devices Meeting (IEDM) IEEE 2009-12-07
[99] 서적 2011 International Electron Devices Meeting IEEE 2011-12-05
[100] 뉴스 Intel at ISSCC 2015: Reaping the Benefits of 14nm and Going Beyond 10nm http://www.anandtech[...] Anandtech 2015-02-22
[101] 웹사이트 Intel forges ahead to 10nm, will move away from silicon at 7nm https://arstechnica.[...] 2015-02-23
[102] 뉴스 InGaAs tunnel FET with ON current increased by 61% http://www.semicondu[...] Semiconductor Today 2011-04-05
[103] 논문 Improving the on-current of In0.7Ga0.3As tunneling field-effect-transistors by p++/n+ tunneling junction 2011-02-28
[104] 웹사이트 Tiny compound semiconductor transistor could challenge silicon's dominance https://news.mit.edu[...] MIT News 2012-10-12
[105] 논문 Science and Engineering Beyond Moore's Law 2012-05-01
[106] conference Graphene Transistors – A New Contender for Future Electronics https://ieeexplore.i[...] 2011-11-04
[107] journal Carbon-based electronics http://physics.orego[...] 2016-08-15
[108] 웹사이트 Moore's Law is dead, says Gordon Moore http://www.techworld[...] Techworld 2006-06-24
[109] journal The chips are down for Moore's law 2016-02-09
[110] 웹사이트 IRDS launch announcement 4 MAY 2016 https://rebootingcom[...]
[111] 웹사이트 After Moore's Law http://www.economist[...] The Economist Technology Quarterly 2016-03-13
[112] arXiv Fundamental Limits to Moore's Law
[113] 뉴스 Smaller, Faster, Cheaper, Over: The Future of Computer Chips https://www.nytimes.[...] 2015-09-00
[114] 웹사이트 The End of More – the Death of Moore's Law https://medium.com/@[...] 2020-03-06
[115] 웹사이트 These 3 Computing Technologies Will Beat Moore's Law https://www.forbes.c[...]
[116] 웹사이트 'Moore's Law's dead,' Nvidia CEO Jensen Huang says in justifying gaming-card price hike https://www.marketwa[...] MarketWatch 2022-09-22
[117] 웹사이트 Intel: 'Moore's law is not dead' as Arc A770 GPU is priced at $329 https://arstechnica.[...] Ars Technica 2022-09-27
[118] book Information Technology and the U.S. Economy: Presidential Address to the American Economic Association American Economic Association
[119] journal A Retrospective Look at the U.S. Productivity Growth Resurgence 2008
[120] 웹사이트 Information Processing Equipment and Software in the National Accounts http://bea.gov/paper[...] U.S. Department of Commerce Bureau of Economic Analysis 2014-05-15
[121] 웹사이트 Nonfarm Business Sector: Real Output Per Hour of All Persons http://research.stlo[...] Federal Reserve Bank of St. Louis Economic Data 2014-05-27
[122] 웹사이트 How Well Do Wages Follow Productivity Growth? http://research.stlo[...] Federal Reserve Bank of St. Louis Economic Synopses 2014-05-27
[123] magazine Trapped on Technology's Trailing Edge https://spectrum.iee[...] 2008-04-00
[124] 웹사이트 Lithography and the future of Moore's law http://www.lithoguru[...] SPIE 2014-05-27
[125] 웹사이트 NVIDIA AD102 https://www.techpowe[...] TechPowerUp 2022-00-00
[126] 웹사이트 Understanding Moore's Law https://arstechnica.[...] 2008-09-27
[127] journal The Future of Microprocessors http://cacm.acm.org/[...] 2011-05-00
[128] 웹사이트 The end of Dennard scaling http://cartesianprod[...] 2013-04-15
[129] 웹사이트 A 30 Year Retrospective on Dennard's MOSFET Scaling Paper http://www.eng.aubur[...] Solid-State Circuits Society 2007-01-00
[130] 웹사이트 Dark Silicon and the end of multicore scaling http://www.cc.gatech[...]
[131] 웹사이트 The death of CPU scaling: From one core to many – and why we're still stuck http://www.extremete[...] ExtremeTech 2012-02-01
[132] 웹사이트 Tri-Gate Transistors: Enabling Moore's Law at 22nm and Beyond http://www.semiconwe[...] Intel Corporation at semiconwest.org 2011-00-00
[133] 웹사이트 A New Golden Age for Computer Architecture: Domain-Specific Hardware/Software Co-Design, Enhanced Security, Open Instruction Sets, and Agile Chip Development https://iscaconf.org[...] International Symposium on Computer Architecture – ISCA 2018 2018-06-04
[134] 웹사이트 Private fixed investment, chained price index: Nonresidential: Equipment: Information processing equipment: Computers and peripheral equipment http://research.stlo[...] Federal Reserve Bank of St. Louis
[135] book Performance Evaluation, Measurement and Characterization of Complex Systems Springer Science+Business Media|Springer 2011
[136] 웹사이트 Long-term Estimates of U.S. Productivity and Growth http://www.worldklem[...] World KLEMS Conference 2014
[137] 웹사이트 US: is I.T. over? http://blogs.elis.or[...] JPMorgan Chase Bank NA Economic Research 2013-00-00
[138] 웹사이트 Shifting Trends in Semiconductor Prices and the Pace of Technological Progress http://www.federalre[...] The Federal Reserve Board Finance and Economics Discussion Series 2006-00-00
[139] 웹사이트 Why Are Semiconductor Price Indexes Falling So Fast? Industry Estimates and Implications for Productivity Measurement http://www.bea.gov/p[...] U.S. Department of Commerce Bureau of Economic Analysis 2005-00-00
[140] 웹사이트 What We Are Paying for: A Quality Adjusted Price Index for Laptop Microprocessors http://repository.we[...] Wellesley College 2014-04-25
[141] 웹사이트 Moore's Law and the Semiconductor Industry: A Vintage Model http://www.bea.gov/p[...] U.S. Department of Commerce Bureau of Economic Analysis 2004-00-00
[142] 뉴스 Intel's Big Shift After Hitting Technical Wall https://www.nytimes.[...] 2004-00-00
[143] 웹사이트 Kryder's Law https://www.scientif[...] (Verlagsgruppe Georg von Holtzbrinck GmbH) 2005-07-25
[144] 학술지 New Paradigms in Magnetic Recording 2011-03-00
[145] 뉴스 Kryder's law craps out: Race to UBER-CHEAP STORAGE is OVER https://www.theregis[...] The Register 2014-11-10
[146] 웹사이트 Is Keck's Law Coming to an End? – IEEE Spectrum https://spectrum.iee[...] 2016-00-00
[147] 잡지 Gerald Butters is a communications industry veteran https://www.forbes.c[...]
[148] 웹사이트 Board of Directors http://www.lambdaopt[...] LAMBDA OpticalSystems
[149] 웹사이트 As We May Communicate http://www.tmcnet.co[...] Tmcnet.com
[150] 잡지 Speeding net traffic with tiny mirrors http://www.eetimes.c[...] 2000-09-26
[151] 웹사이트 Nielsen's Law of Internet Bandwidth http://www.useit.com[...] Alertbox 1998-04-05
[152] 뉴스 Trust the power of technology http://www.theaustra[...] 2009-04-09
[153] 웹사이트 Some Lesser-Known Laws of Computer Science http://www.cs.cornel[...]
[154] 웹사이트 Using Moore's Law to Predict Future Memory Trends http://antranik.org/[...] 2011-11-21
[155] 잡지 Fat, fatter, fattest: Microsoft's kings of bloat http://www.infoworld[...] 2008-04-14
[156] 서적 The Scholar and the Future of the Research Library Hadham Press
[157] 뉴스 Life 2.0 The Economist 2006-08-31
[158] 서적 Biology Is Technology: The Promise, Peril, and New Business of Engineering Life https://books.google[...] Harvard University Press 2010-00-00
[159] 학술지 The Pace and Proliferation of Biological Technologies 2003-09-00
[160] 서적 Memory: A Contribution to Experimental Psychology https://books.google[...] Columbia University 1913-00-00
[161] 웹사이트 The American Journal of Psychology https://books.google[...] 1903-00-00
[162] 학술지 Factors Affecting the Cost of Airplanes 1936-00-00
[163] 학술지 Edholm's law of bandwidth 2004-00-00
[164] 서적 2009 2nd International Workshop on Electron Devices and Semiconductor Technology 2009-00-00
[165] 웹사이트 Excerpts from A Conversation with Gordon Moore: Moore's Law ftp://download.intel[...] Intel Corporation 2005-00-00
[166] 웹사이트 ムーアの法則 考案者が語った長期継続の理由と未来 (日経テクノロジー2015年4月8日掲載) https://www.nikkei.c[...] 2015-04-08
[167] 웹사이트 Cramming more components onto integrated circuits https://www.computer[...]
[168] 웹사이트 Excerpts from A Conversation with Gordon Moore: Moore's Law ftp://download.intel[...] Intel Corporation 2005-00-00
[169] 웹사이트 NY Times article http://theory.kitp.u[...] 2005-04-17
[170] 기타
[171] 웹사이트 Moore's Law is dead, says Gordon Moore http://www.techworld[...] Techworld 2005-04-13
[172] 웹사이트 The Law of Accelerating Returns http://www.kurzweila[...] KurzweilAI.net 2001-03-07
[173] 웹사이트 Moore's Law at 40 - Happy birthday http://economist.com[...] The Economist 2005-03-23
[174] 웹사이트 半導体開発の「ムーアの法則」は限界か http://jp.wsj.com/ar[...] ウォール・ストリート・ジャーナル 2015-04-18
[175] 웹사이트 「ムーアの法則は終わった」、NVIDIAのCEOが言及 https://eetimes.itme[...] EE Times Japan 2017-06-05
[176] 웹사이트 Intelが「チックタック」戦略を廃止して3ステージ制を採用、ユーザーへの影響とは? https://gigazine.net[...] 2023-04-05
[177] 웹사이트 ムーアの法則に黄色信号点滅、Intelの10nmプロセス移行の遅れが確実に https://gigazine.net[...] 2023-04-05
[178] 웹사이트 The end of Moore’s Law? Innovation in computer systems continues at a high pace https://www.oecd-ili[...] 2023-12-09
[179] 웹사이트 Intel, Aberdeen attack AMD speed ratings http://news.zdnet.co[...] ZDNet UK 2006-06-24
[180] 웹사이트 New life for Moores Law http://news.com.com/[...] CNET News.com 2006-06-24
[181] 웹사이트 Chilly chip shatters speed record http://news.bbc.co.u[...] BBC Online 2006-06-24
[182] 웹사이트 Georgia Tech/IBM Announce New Chip Speed Record http://www.gatech.ed[...] Georgia Institute of Technology 2006-06-24
[183] 서적 Management Information Systems 12/E: Managing the Digital Firm, CHAPTER 5, 201P Pearson Education Asia



본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
