1. 개요
비화기는 신호 간섭을 줄여 통신 성능을 향상시키기 위해 사용되는 기술이다. 스크램블링은 타이밍 복구, 에너지 분산, 물리 계층 표준 준수 등을 위해 사용되며, 곱셈 스크램블러, 가산 스크램블러, 갈루아 필드 스크램블러 등 다양한 유형이 존재한다. 음성 변조와 케이블 TV 스크램블러는 보안을 위해 신호를 변형하는 기술이며, 스크램블된 신호를 원래대로 되돌리는 과정을 디스크램블링이라고 한다. 디스크램블링은 주로 셋톱 박스 내에서 이루어지며, 유료 채널 접근을 제어하는 데 사용된다.
더 읽어볼만한 페이지
- 난수의 응용 - 무한 원숭이 정리
무한 원숭이 정리는 무한히 많은 원숭이가 무작위로 타자기를 두드릴 때 특정 텍스트를 칠 확률이 1에 가까워진다는 사고 실험으로, 통계적 독립과 무한 반복 개념을 사용하여 복잡한 텍스트도 우연히 만들어낼 수 있음을 보여주지만, 실제 가능성은 낮아 다양한 분야에서 활용 및 비판받는다. - 통신 기기 - 도파관
도파관은 전자기파나 음파를 특정 경로로 전달하는 장치로, 20세기 중반 레이더 기술 발전에 따라 연구가 활발해졌으며, 현재는 통신, 의료, 비파괴 검사 등 다양한 분야에서 활용되고 고주파 통신 기술 발전에 필수적인 역할을 수행한다. - 통신 기기 - 팩시밀리
팩시밀리는 문서나 그림을 전기 신호로 원격 전송하고 복제하는 기술 및 장치이며, 유선, 무선, 전화선을 이용한 전송 방식으로 발전해왔고, 기술적 분류를 거쳐 소형화, 고속화되었으며, 21세기에는 사용량이 감소했으나 특정 분야에서 활용된다. - 암호학 - 양자 컴퓨터
양자 컴퓨터는 양자역학적 현상을 이용하여 정보를 처리하는 컴퓨터로, 큐비트를 통해 0과 1을 동시에 표현하여 특정 연산에서 기존 컴퓨터보다 빠른 속도를 보이며 암호 해독, 신약 개발 등 다양한 분야에 혁신을 가져올 것으로 기대된다. - 암호학 - 암호화
암호화는 정보를 보호하기 위해 사용되는 기술로서, 단순한 문자 치환 방식에서 시작하여 현대에는 강력한 암호화 표준과 다양한 종류로 발전했으며, IT 시스템 전반에 적용되지만, 사이버 공격과 양자 컴퓨팅의 발전에 대한 대응이 필요한 기술이다.
| 비화기 | |
|---|---|
| 기본 정보 | |
 | |
| 다른 이름 | 음성 스크램블러 음성 인코더 |
| 사용 분야 | 양방향 무선 통신 전화 |
| 관련 항목 | 암호화 무선 보안 전화 보안 |
| 기술적 세부 사항 | |
| 유형 | 회로 기반 알고리즘 기반 |
| 아날로그 방법 | 주파수 반전 시간 역전 대역 분할 마스킹 |
| 디지털 방법 | 디지털 암호화 주파수 호핑 스프레드 스펙트럼 (FHSS) |
| 추가 정보 | |
| 역사적 중요성 | 제2차 세계 대전 중 군사 및 외교 통신 보안에 사용됨. |
| 현대적 응용 | 장난감 무선 전화 보안 통신 시스템 |
| 법적 고려 사항 | 암호화 장비의 수출입에 대한 규정 준수 필요. |
| 참고 자료 | |
| 추가 참고 자료 | Lee, David. *Wireless Security Fundamentals*. New York: McGraw-Hill, 2005. Stallings, William. *Cryptography and Network Security*. 4th ed. New Jersey: Prentice Hall, 2005. |
2. 스크램블링의 목적
스크램블링은 주로 두 가지 중요한 목적으로 사용된다. 첫째, 수신기 장비에서 정확한 타이밍 복구를 가능하게 하여 데이터 수신 오류를 줄인다. 둘째, 신호의 에너지를 분산시켜 다른 신호와의 간섭을 최소화한다.
2. 1. 타이밍 복구
스크램블링은 수신기 장비에서 정확한 타이밍 복구를 가능하게 하는 중요한 역할을 한다. 이는 중복 라인 코딩 방식에만 의존하지 않고도 이루어질 수 있다. 스크램블링은 '0' 또는 '1'과 같은 동일한 비트가 길게 연속되는 시퀀스를 제거함으로써, 타이밍 복구 회로 (클럭 복구 참조)나 자동 이득 제어와 같은 수신기의 적응 회로가 원활하게 작동하도록 돕는다.2. 2. 에너지 분산
스크램블링은 반송파의 에너지를 분산시켜 신호 간의 간섭을 줄이는 데 사용된다. 이는 신호의 전력 스펙트럼이 실제 전송되는 데이터에 따라 특정 주파수에 집중되지 않도록 한다. 결과적으로 전력 스펙트럼이 더 넓은 주파수 대역에 걸쳐 분산되어, 최대 전력 스펙트럼 밀도 요구 사항을 충족하는 데 도움이 된다. 만약 전력이 좁은 주파수 대역에 집중될 경우, 수신 장치의 비선형성으로 인해 상호 변조(교차 변조)가 발생하여 인접 채널에 간섭을 일으킬 수 있기 때문이다.2. 3. 물리 계층 표준
스크램블러는 인터리빙 코딩 및 변조와 더불어 물리 계층 시스템 표준의 중요한 구성 요소이다. 일반적으로 우수한 통계적 특성과 하드웨어 구현의 용이성 때문에 선형 피드백 시프트 레지스터(LFSR)를 기반으로 정의된다.물리 계층 표준 기구에서는 하위 계층(물리 계층 및 링크 계층)의 암호화를 스크램블링이라고 부르기도 한다.[1][2] 이는 전통적인 스크램블링 메커니즘이 피드백 시프트 레지스터를 기반으로 하기 때문일 수 있다. 예를 들어, 디지털 텔레비전의 일부 표준(예: DVB-CA 및 MPE)에서는 링크 계층의 암호화를 스크램블링이라고 지칭한다.
3. 스크램블러의 유형
스크램블러는 크게 두 가지 주요 유형으로 나눌 수 있다.
첫 번째는 '''가산 스크램블러'''(additive scrambler)로, 입력 데이터에 의사 난수 이진 시퀀스를 더하는 방식으로 작동한다. 이 방식은 데이터를 보내는 쪽과 받는 쪽의 동작을 정확히 맞춰야 하므로 '''동기식 스크램블러'''(synchronous scrambler)라고도 불리며, 이를 위해 별도의 동기어를 사용한 동기화 과정이 필요하다.
두 번째는 '''곱셈 스크램블러'''(multiplicative scrambler)이다. 이 유형은 입력 신호를 특정 방식으로 처리하며, 별도의 동기화 신호 없이 수신부 스스로 동기화를 맞출 수 있어 '''자기 동기화 스크램블러'''(self-synchronizing scrambler)라고도 한다.
각 스크램블러의 구체적인 작동 원리와 특징, 장단점 등은 이어지는 하위 문단에서 더 자세히 설명한다.
3. 1. 가산 스크램블러 (동기식 스크램블러)

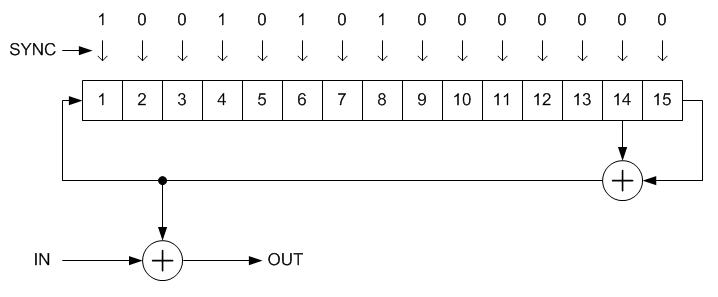

'''가산 스크램블러'''(Additive Scrambler)는 '''동기식 스크램블러'''(Synchronous Scrambler)라고도 불리며, 입력되는 데이터 스트림에 의사 난수 이진 시퀀스(PRBS, Pseudo-Random Binary Sequence)를 모듈로-2 덧셈 방식으로 더하여 데이터를 변환하는 장치이다. 이 과정에서 사용되는 의사 난수 이진 시퀀스는 읽기 전용 메모리(ROM)에 미리 저장된 값을 사용하거나, 선형 피드백 시프트 레지스터(LFSR)를 통해 실시간으로 생성되기도 한다.
데이터를 보내는 쪽(송신)의 '''스크램블러'''와 받는 쪽(수신)의 '''디스크램블러'''가 동일한 LFSR 상태를 유지하며 동기화되어 작동해야 하는데, 이를 위해 주기적으로 데이터 스트림에 삽입되는 특정 패턴인 동기어(Syncword)를 사용한다. 수신기는 데이터 스트림 내에서 이 동기어를 찾아, 이를 기준으로 LFSR을 미리 약속된 '''초기 상태'''로 재설정하여 동기화를 맞춘다. 일반적으로 동기어는 각 프레임마다 일정한 간격으로 배치된다.
'''가산 디스크램블러'''는 기본적으로 가산 스크램블러와 동일한 구조와 원리로 작동한다. 가산 스크램블러와 디스크램블러는 사용되는 LFSR의 특성 다항식(예: 그림의 스크램블러에서는 )과 작동 시작 시점의 '''초기 상태''' 값에 의해 그 동작 방식이 결정된다.
3. 2. 곱셈 스크램블러 (자기 동기화 스크램블러)
''곱셈 스크램블러''(Multiplicative Scrambler)는 입력 신호와 스크램블러의 전달 함수를 Z 변환 공간에서 ''곱셈''하여 처리하기 때문에 이러한 이름이 붙었다. 때로는 ''피드 스루''(Feed-through) 스크램블러라고도 불린다. 이 시스템은 이산적인 선형 시불변 시스템의 특성을 가진다.
구조적으로 곱셈 스크램블러는 재귀적(recursive)인 형태를 가지는 반면, 곱셈 디스크램블러는 비재귀적(non-recursive)인 형태를 가진다. 가산 스크램블러와 중요한 차이점은 곱셈 스크램블러가 별도의 프레임 동기화 과정이 필요 없다는 점이다. 이러한 특징 때문에 ''자기 동기화''(Self-synchronizing) 스크램블러라고도 불린다.

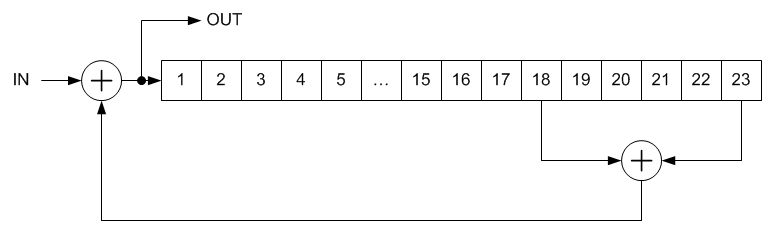

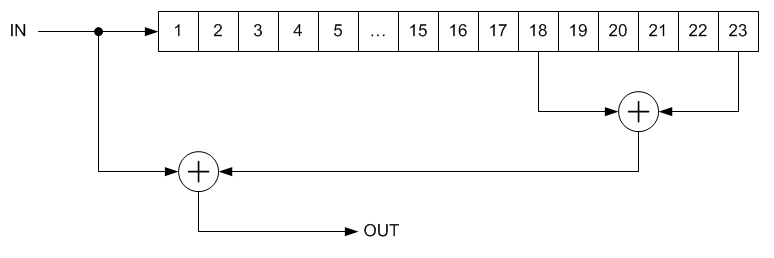

곱셈 스크램블러와 디스크램블러는 특정 다항식으로 정의된다. 예를 들어, 위에 보이는 스크램블러의 경우 다항식 1 + z-18 + z-23으로 정의될 수 있다. 이 다항식은 동시에 디스크램블러의 ''전달 함수'' 역할도 한다. 이러한 방식의 스크램블러는 모뎀 표준인 V.34 권고안 등에서 활용되었다.
3. 3. 스크램블러 유형 비교
스크램블러는 다음과 같은 몇 가지 단점을 가지고 있다.- 곱셈 스크램블러와 가산 스크램블러 두 유형 모두 최악의 입력 조건에서는 무작위 시퀀스를 생성하지 못할 수 있다.
- '''곱셈 스크램블러'''는 디스크램블링 중에 오류 증폭을 일으킨다. 즉, 디스크램블러의 입력에서 단일 비트 오류가 발생하면 출력에서 ''w''개의 오류가 발생하며, 여기서 ''w''는 스크램블러의 피드백 탭 수와 같다.
- '''가산 스크램블러'''는 프레임 동기화에 의해 재설정되어야 한다. 만약 이 과정이 실패하면, 전체 프레임을 디스크램블할 수 없으므로 대규모 오류 전파가 발생한다. (또는 무엇을 보냈는지 알고 있다면 스크램블러를 동기화할 수 있다.)
- 가산 스크램블러의 무작위 시퀀스의 유효 길이는 프레임 길이에 의해 제한되며, 이는 일반적으로 PRBS의 주기보다 훨씬 짧다. 프레임 동기화에 프레임 번호를 추가하면 프레임 번호에 따라 무작위 시퀀스를 변경하여 무작위 시퀀스의 길이를 연장할 수 있다.
4. 노이즈
최초의 음성 변조기는 제2차 세계 대전 직전 벨 연구소에서 발명되었다. 이 장치는 전화기에서 나오는 음성 신호와 축음기에서 재생되는 노이즈 신호를 전자적으로 혼합하여 전송하는 방식으로 작동했다. 수신 측에서는 전송된 신호에서 동일한 노이즈를 제거하여 원래의 음성 신호를 복원했다. 이를 위해 동일한 노이즈가 녹음된 한 쌍의 축음기 레코드를 제작하여 사용했으며, 도청자는 음성 내용 대신 노이즈 신호만을 들을 수 있었다.
이러한 초기 방식은 윈스턴 처칠 영국 총리와 프랭클린 D. 루스벨트 미국 대통령 간의 전화 통화에도 사용되었다. 이 통화에 사용된 장치 중 하나인 A-3 모델(AT&T 개발)은 독일군에 의해 도청되어 해독되기도 했다. 이는 전쟁 전에 벨 연구소에서 근무했던 독일 기술자가 해독 방법을 알아냈기 때문이었다. 하지만 이후 개선된 버전은 독일 측에서 해독하지 못했다. 한편, 더 높은 수준의 보안이 필요한 음성 통신에는 SIGSALY라는 별개의 장치가 사용되었다.
초기 노이즈 방식은 대형 쉘락 축음기 레코드에 노이즈를 담아 필요에 따라 쌍으로 제작, 배송하고 사용 후 파기하는 방식으로 운영되었다. 이 방식은 효과는 있었으나 두 레코드의 동기화를 맞추는 것이 매우 어렵고 번거로웠다. 전쟁 이후 전자 기술이 발전하면서 짧은 입력 음을 기반으로 의사 난수 노이즈를 생성하는 방식이 개발되어 사용이 훨씬 편리해졌다. 발신자가 전화기에 특정 음을 재생하면 양측의 스크램블러 장치가 이를 듣고 동기화하는 방식이었다. 그러나 이러한 방식 역시 기본적인 전자 회로 지식만으로도 유사한 장치를 만들어 통신 내용을 해독할 수 있는 경우가 있어 보안에 한계가 있었다.
5. 암호화
제임스 H. 엘리스는 사전에 비밀 키를 공유하지 않고도 암호 통신이 가능한 방식, 즉 공개 키 암호화의 초기 개념을 제안했다. 이는 훗날 론 리베스트, 아디 샤미르, 레너드 애들먼이 개발한 RSA 암호화 방식과 휘트필드 디피와 마틴 헬만이 개발한 디피-헬만 키 교환의 이론적 기반이 되었다. 이는 이들이 해당 기술을 공개적으로 발표하기 훨씬 전에 이루어진 선구적인 발상이었다.
현대의 스크램블러는 과거의 단순한 신호 뒤섞기와는 다르다. 이들은 음성이나 데이터를 먼저 디지털화한 후, 강력한 암호화 알고리즘을 적용하여 전송하는 방식을 사용한다. 특히 공개 키 암호화 방식 등을 사용하는 현대의 디지털 암호화 시스템은 과거 아날로그 방식의 스크램블러보다 훨씬 높은 수준의 보안을 제공한다. 이러한 이유로 오늘날 민감한 정보 통신에는 디지털 암호화 기술이 필수적인 것으로 여겨진다.
"스크램블링"이라는 용어는 때때로 전파 방해를 의미하는 데 잘못 사용되기도 한다.
5. 1. 음성 반전
음성 반전 스크램블링은 정적 지점 주변의 스펙트럼 대역을 반전시키는 간단한 방식부터, 반전 지점을 무작위로 실시간 변경하고 여러 대역을 사용하는 복잡한 방식까지 다양하다. 하지만 고정된 주파수를 사용하는 단순한 음성 반전 방식은 보안성이 매우 낮다. 원래 음성을 복원하는 소프트웨어도 존재하기 때문에[3] 오늘날 중요한 대화를 보호하는 데에는 거의 사용되지 않는다. 그럼에도 불구하고, 저가형 중국산 무전기(워키토키) 등에서는 여전히 음성 반전 기능이 발견되기도 한다.5. 2. 케이블 TV 스크램블러
케이블 TV에서 사용되는 "스크램블러"는 실제 보안을 제공하기보다는 일반적인 신호 도난을 방지하도록 설계되었다. 이러한 장치의 초기 버전은 TV 신호의 중요한 구성 요소를 단순히 "반전"시켜 수신자 측에서 다시 반전하여 표시하는 방식을 사용했다. 이후 장치는 약간 더 복잡한 방식을 사용했는데, 해당 구성 요소를 완전히 필터링한 다음 신호의 다른 부분을 검사하여 추가하는 방식이었다. 두 경우 모두 회로는 관련 지식이 있는 사람이라면 비교적 쉽게 제작할 수 있었다.(텔레비전 암호화 참조)6. 디스크램블
'''디스크램블'''은 케이블 텔레비전 환경에서 스크램블되거나 암호화된 비디오 신호를 원래 상태로 복원하는 과정을 의미한다. 케이블 텔레비전 회사는 유료 텔레비전 서비스를 제공하기 위해 특정 채널의 신호를 스크램블 처리하여 동축 케이블을 통해 가정으로 전송한다. 가정에서는 셋톱 박스가 이 신호를 수신하여 디스크램블 과정을 거친 후, 시청자가 텔레비전을 통해 정상적인 화면과 소리를 경험할 수 있도록 한다.
디스크램블러는 스크램블된 채널의 화질과 음질을 복원하는 핵심 장치이다. 케이블 텔레비전 시스템에서 제공되는 프리미엄 채널이나 유료 채널과 같이 암호화된 콘텐츠를 시청하기 위해서는 일반적으로 케이블 컨버터 박스와 함께 디스크램블러가 필요하다.
참조
[1]
간행물
Specifications for Data Broadcasting
European Telecommunications Standards Institute (ETSI)
2004
[2]
간행물
Support for use of scrambling and Conditional Access (CA) within digital broadcast systems
European Telecommunications Standards Institute (ETSI)
1996
[3]
웹사이트
Voice inversion Unscrambler
https://archive.org/[...]
1999
