1. 개요
수직발사관(VLS)은 함정에서 미사일을 수직으로 발사하는 장치로, 핫 런치와 콜드 런치 방식이 있다. 핫 런치는 발사관 내에서 미사일이 점화되어 발사되는 방식이며, 콜드 런치는 압축 가스로 미사일을 사출한 후 공중에서 점화하는 방식이다. 핫 런치는 소형 미사일 탑재에 유리하고 신뢰성이 높지만, 발사관 손상 위험이 있으며, 콜드 런치는 대형 미사일의 안전한 발사에 적합하다. 각국은 자국 해군 함정에 다양한 VLS를 탑재하여 운용하며, 미사일의 종류와 발사 방식, 탑재 수량 등에서 차이를 보인다.
더 읽어볼만한 페이지
- 해군 무기 - 함대지 미사일
함대지 미사일은 함정에서 발사되어 지상 목표물을 공격하는 미사일이며, 토마호크, 현무-3 등 다양한 종류가 존재하고, 미국, 러시아, 중국, 대한민국 등 여러 국가에서 개발 및 운용한다. - 해군 무기 - DSQS-21
DSQS-21은 1980년대 초 독일 크루프 아틀라스사에서 개발한 함정용 소나 시스템으로, 수상함 및 잠수함용 모델을 시작으로 다양한 개량형이 개발되어 여러 국가의 함정에 탑재되어 운용되고 있다. - 미사일 - 미사일 발사대
미사일 발사대는 고정식, 지하식, 이동식 등 다양한 형태로 미사일을 발사하는 설비이며, 이동식 발사대는 기동성과 은폐성을 제공하고, 함정 및 육상 배치 발사대는 다양한 시스템을 포함하며, 포와 미사일 복합 체계도 존재한다. - 미사일 - 예리코 (미사일)
이스라엘이 개발한 예리코 미사일은 탄도 미사일 시리즈로, 남아프리카 공화국에서 라이선스 생산되기도 했으며 인공위성 발사용 로켓의 기반이 되었고 핵탄두 탑재 가능성이 제기되는 이스라엘 공군 운용 미사일이다. - 소련의 발명품 - 스푸트니크 1호
스푸트니크 1호는 1957년 소련이 발사한 세계 최초의 인공위성으로, 미국 사회에 큰 충격을 주어 우주 경쟁을 촉발하고 과학 기술 발전에 영향을 미쳤으며, 1958년 대기권에 재진입하여 소멸되었다. - 소련의 발명품 - 스크린도어
스크린도어는 철도 승강장에서 승객의 안전을 위해 설치되는 설비로, 열차 사고 예방, 무인 운전 가능, 쾌적한 승강장 유지를 위해 다양한 종류로 설치되며, 설치 및 유지 보수 비용, 열차 지연 등의 문제점도 존재한다.
수직발사장치 | |
---|---|
개요 | |
유형 | 함선 발사 시스템 |
개발사 | 마틴 마리에타 (현재 록히드 마틴) |
개발 시작 | 1970년대 |
배치 시작 | 1986년 |
사용 국가 | 미국 오스트레일리아 일본 대한민국 스페인 노르웨이 독일 캐나다 네덜란드 뉴질랜드 튀르키예 |
설명 | |
기능 | 미사일 발사 수직 발사 |
발사 방식 | 열 발사 또는 냉 발사 |
탑재 가능 미사일 | 토마호크 미사일 SM-2 미사일 SM-3 미사일 SM-6 미사일 ESSM 미사일 VL-ASROC 기타 |
호환 플랫폼 | 이지스함 줌왈트급 구축함 기타 |
특징 | 모듈식 설계 다양한 미사일 탑재 가능 빠른 발사 속도 |
변형 | |
스트라이크 길이 | 가장 일반적인 버전 |
모듈 수 | 8셀 모듈 |
전술 길이 | 짧은 길이 버전 |
모듈 수 | 8셀 모듈 |
자체 방어 길이 | 가장 짧은 길이 버전 |
모듈 수 | 4셀 모듈 |
기타 | |
참고 | 브라질 우주국의 VLS-1 발사대와는 다름 |
2. 발사 방식
수직발사관은 보관 용기와 발사관을 겸하는 여러 개의 통으로 구성되어 있다. 미사일은 탄두를 위로 한 상태로 보관하다가, 발사 시에는 그대로 수직 방향으로 발사되며 공중에서 방향을 바꾸어 목표를 향한다. 탄약고와 1기의 발사기로 구성된 기존 미사일 발사 장치에서 발생하는 재장전이나 발사기를 목표로 선회시키는 시간을 줄이기 위해 개발되었다.
수직발사관에서 미사일을 발사하는 방식은 크게 핫 런치와 콜드 런치로 나뉜다.
- '''핫 런치(Hot Launch):''' 미사일이 발사관 내에서 점화되어 발사되는 방식이다.
- '''콜드 런치(Cold Launch):''' 압축 가스 등으로 미사일을 발사관 밖으로 밀어낸 후 공중에서 점화하는 방식이다.


각 발사 방식은 장단점을 가지고 있으며, 미사일의 크기, 함선의 설계, 운용 목적 등에 따라 적합한 방식이 선택된다.
구분 | 핫 런치 (Hot Launch) | 콜드 런치 (Cold Launch) |
---|---|---|
발사 원리 | 발사관 내에서 미사일 점화 | 압축 가스 등으로 사출 후 공중 점화 |
장점 | 구조가 간단하고 가벼움, 소형 미사일에 적합 | 안전성이 높음, 대형 미사일에 적합 |
단점 | 발사관 손상 위험, 배기 가스 처리 필요 | 구조가 복잡하고 무거움 |
주요 사용 국가/무기 | 미국 (Mk.41), 프랑스, 이탈리아, 영국 (Sylver), 중국 (054A형 호위함) | 러시아 (리볼버형, 토르 미사일 시스템), 영국 (CAMM), 중국 (052C형 구축함) |
중국 인민해방군 해군의 일부 군함은 052D형 구축함 및 055형 구축함에 탑재된 동심원 캐니스터 발사(CCL) 시스템을 사용하여 핫 런치와 콜드 런치 방식을 모두 사용할 수 있다.[6]
2. 1. 핫 런치 (Hot Launch)

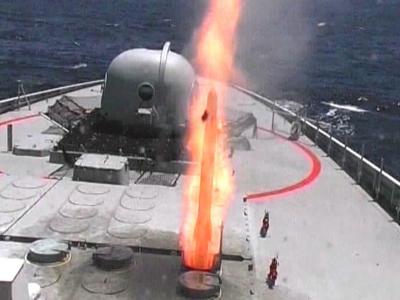

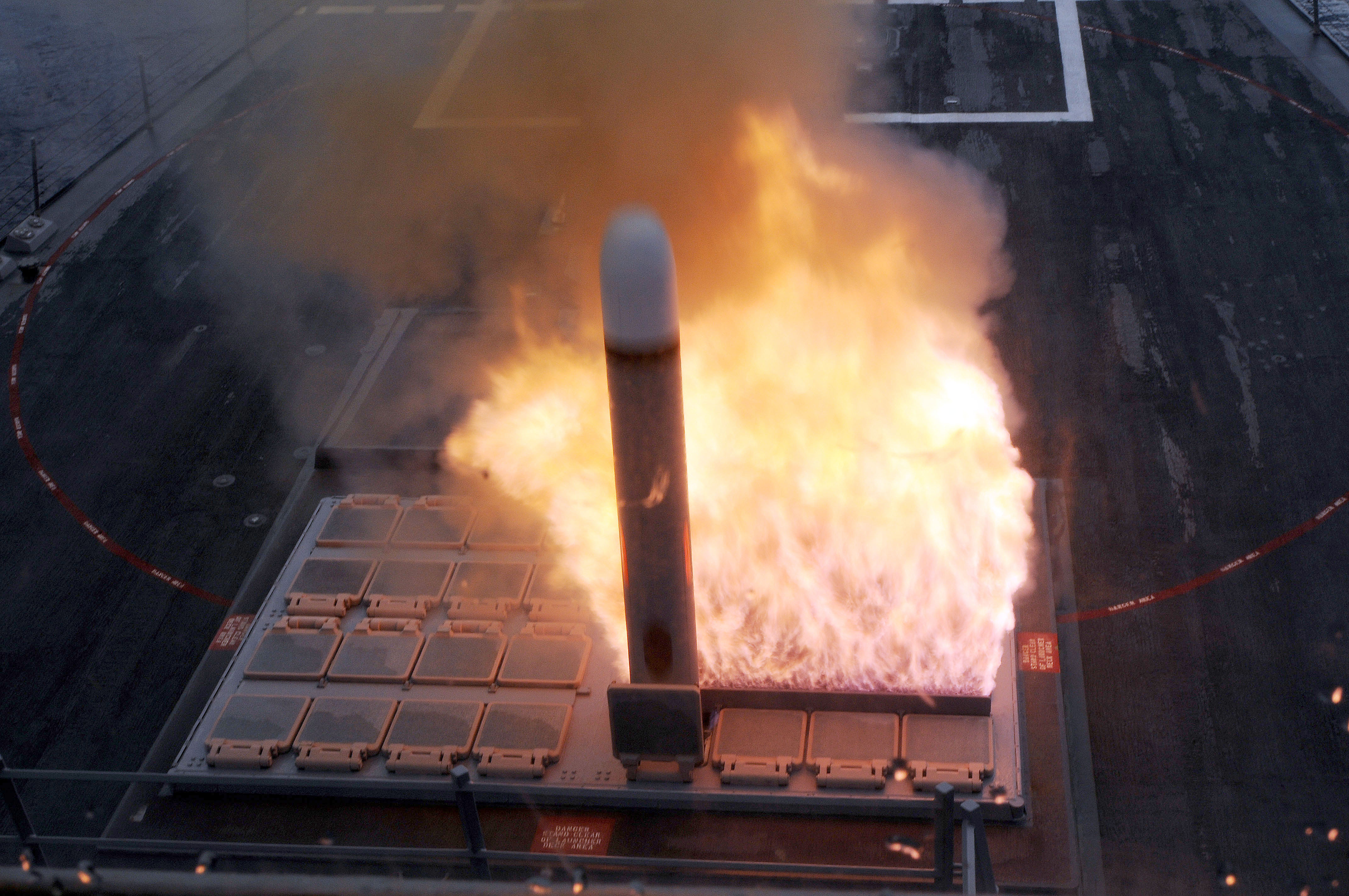

수직발사관에서 미사일을 발사하는 방법에는 핫 런치와 콜드 런치가 있다. 핫 런치(hot launch)는 수직발사관에서 바로 미사일이 점화되어 발사하는 방식이다. 고온의 미사일 화염을 견디는 내열 소재가 필요하고, 화염을 밖으로 잘 배출하는 설계가 요구된다.
수직 발사 시스템은 미사일이 셀 내에서 점화되는 "열 발사" 방식을 사용한다. "열 발사" 방식은 배출 메커니즘이 필요하지 않지만, 미사일이 셀을 떠날 때 배기 가스와 열을 처리할 수 있는 방법이 필요하다. 배출 메커니즘 없이 미사일이 셀 내에서 점화되면, 셀은 인접한 셀의 미사일을 점화시키지 않으면서 발생되는 엄청난 열을 견뎌야 한다.
핫 런칭 방식의 장점은 미사일이 자체 엔진을 사용하여 발사 셀 밖으로 스스로 추진되기 때문에, 발사관에서 미사일을 사출하기 위한 별도의 시스템이 필요 없다는 것이다. 이는 특히 소형 미사일을 염두에 두고 설계할 경우, 핫 런칭 시스템의 개발 및 생산을 상대적으로 가볍고, 작고, 경제적으로 만들 수 있게 한다. 잠재적인 단점은 오작동하는 미사일이 발사관을 파괴할 수 있다는 것이다. 미국의 수상함 수직 발사 시스템(VLS)은 각 셀당 뚜껑이 하나씩 있는 격자 형태로 미사일 셀이 배열되어 있으며, "핫 런칭" 시스템이다. 엔진은 발사 중 셀 내에서 점화되므로 로켓 배기가스를 배출할 방법이 필요하다. 프랑스, 이탈리아, 영국은 PAAMS에서 유사한 핫 런칭 방식의 Sylver 시스템을 사용한다.
핫 런칭 방식은 미사일이 자신의 엔진으로 셀 외부로 나가기 때문에 가스 발생기 등 부속 장치가 필요 없어진다. 부품 수가 적기 때문에 신뢰성이 높고 소형 경량이며, 개발 및 제조에 드는 비용도 적다. 이는 소형 미사일을 다수 탑재하는 설계에 유리하다. 단점으로는, 미사일이나 배기 장치가 오작동을 일으킬 경우 발사관이 소손될 위험이 있다.

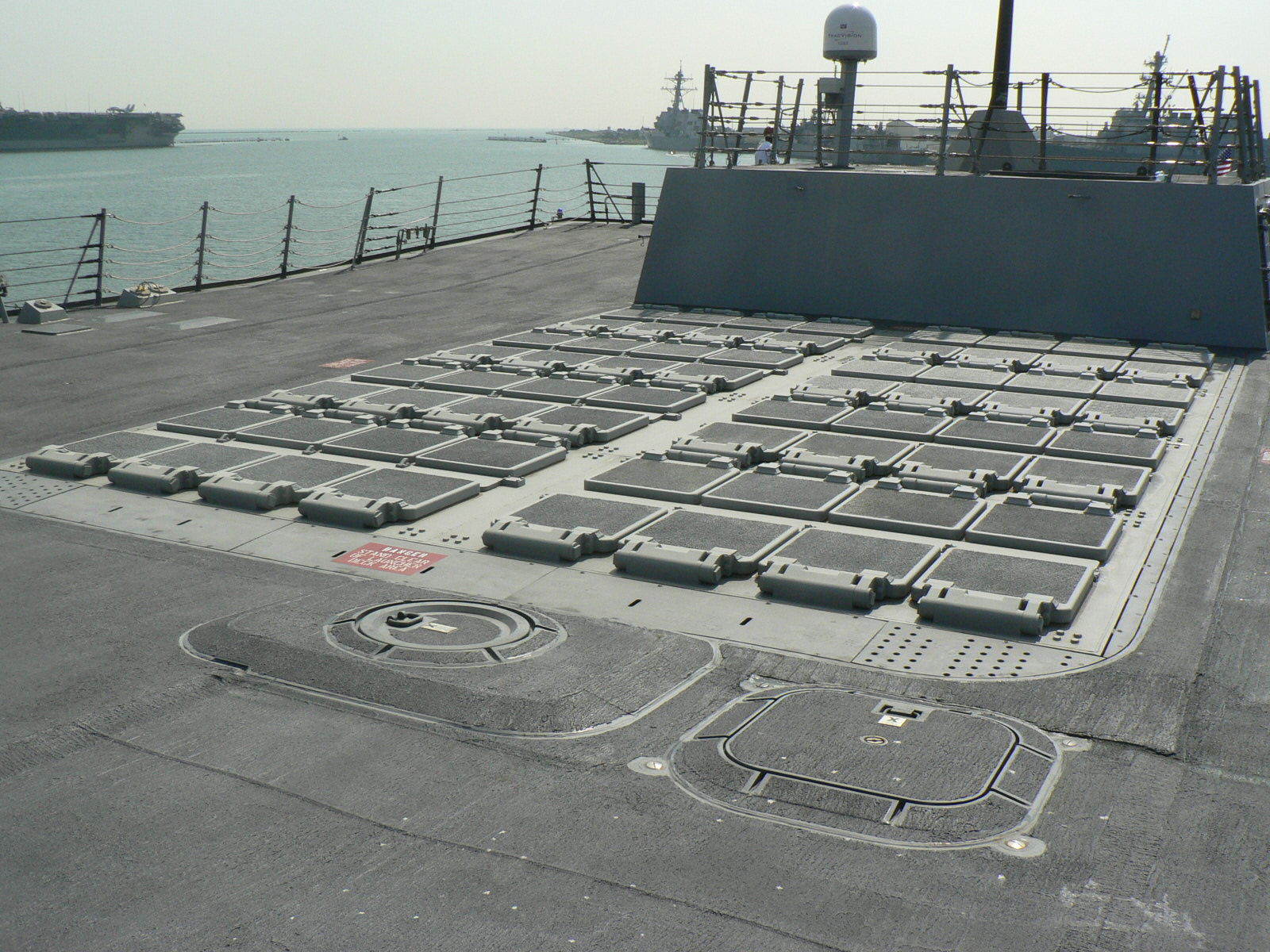

미국제 수상함의 VLS는 미사일 셀을 격자형으로 배치하고 셀마다 구획한 핫 런칭 방식이며, VLS 옆에 직사각형의 배기구가 설치되어 있다(이미지 참조). 프랑스, 이탈리아와 영국은 PAAMS 시스템 내에서 유사한 핫 런칭 방식의 Sylver 시스템을 사용한다. 중화인민공화국에서는 장카이 II형(054A형) 프리깃에서 1셀에 1발을 장전하는 핫 런칭 방식을 사용하고 있다.
2. 2. 콜드 런치 (Cold Launch)

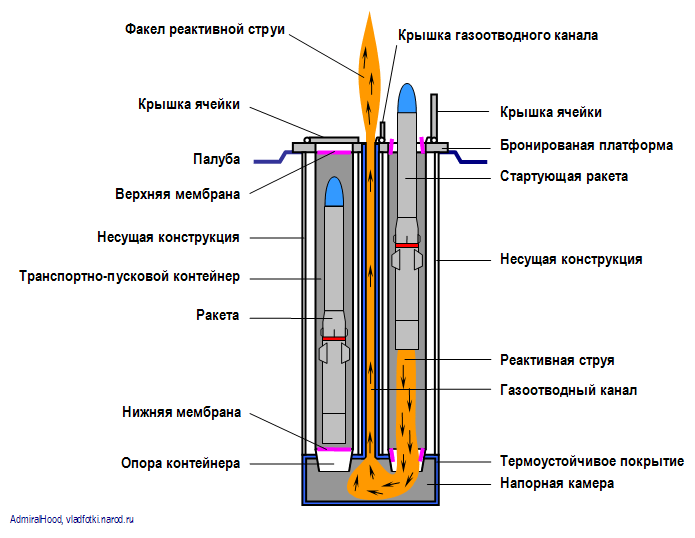

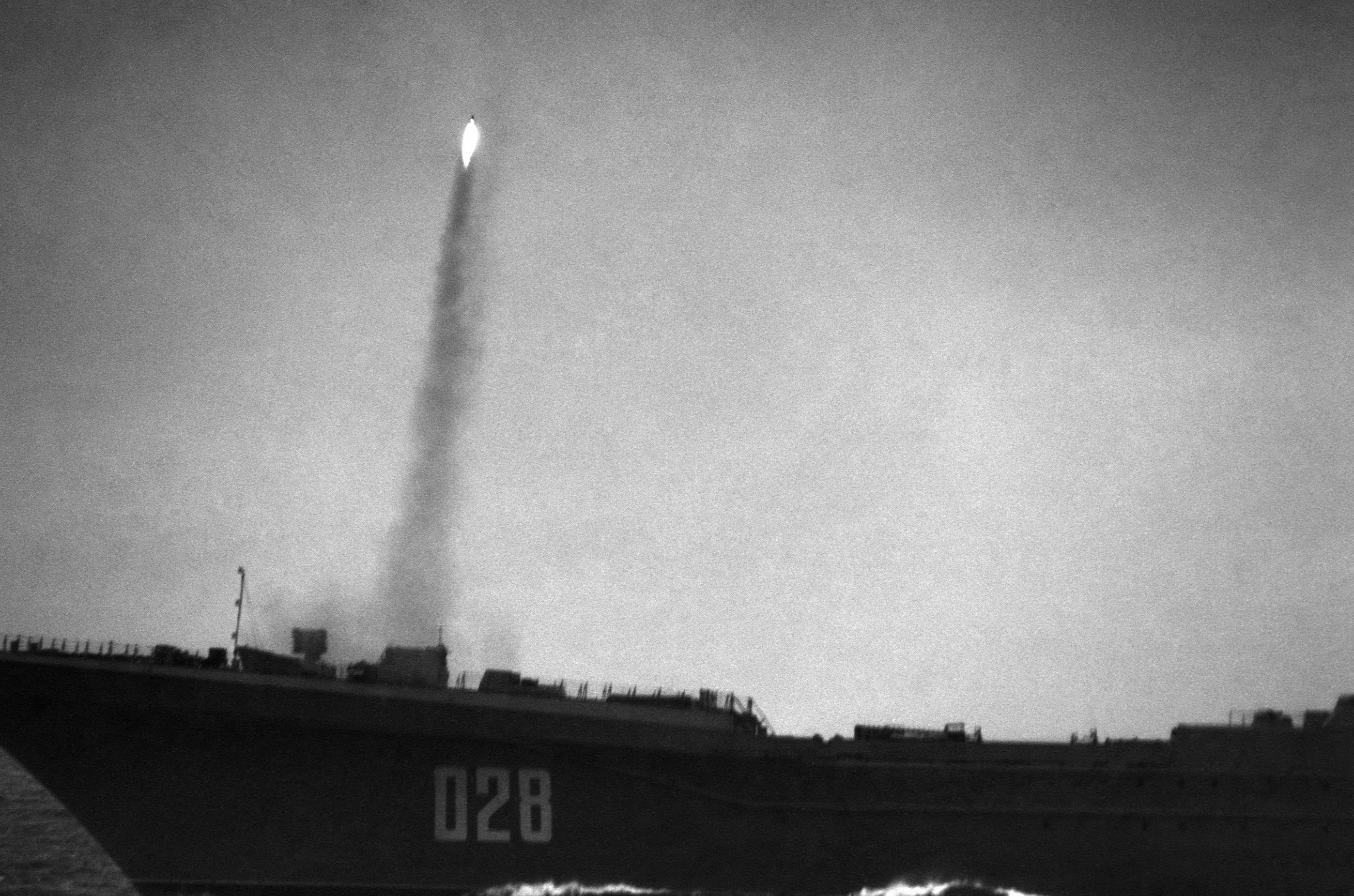

콜드 런치(cold launch)는 강력한 압축 가스로 미사일을 수직발사관 밖으로 밀어낸 후, 공중에서 미사일 자체 엔진을 점화하여 발사하는 방식이다. 이 방식은 발사관이 뜨거워지지 않는다는 장점이 있다.콜드 런칭 시스템은 미사일 엔진이 발사 중 오작동하는 경우, 미사일을 함선 밖으로 사출하여 피해를 줄일 수 있어 안전성이 높다. 이러한 이유로 러시아의 수직 발사 시스템(VLS)은 오작동하는 미사일이 함선 갑판이 아닌 물속으로 떨어지도록 경사지게 설계하기도 한다. 미사일이 대형화될수록 콜드 런칭 방식의 안전성 이점이 증가하기 때문에, 대부분의 현대적인 ICBM과 SLBM은 콜드 런칭 방식으로 발사된다.
러시아는 콜드 런칭 시스템을 위해 격자형 시스템과 리볼버 방식을 모두 사용하며, 토르 미사일 시스템과 같은 일부 수직 발사 미사일 시스템에도 콜드 런칭 시스템을 적용한다.
영국의 Common Anti-Air Modular Missile (CAMM) 미사일 계열은 "소프트 수직 발사"라고 불리는 유사한 콜드 런칭 시스템을 사용한다. 소프트 런칭은 미사일에 더 짧은 사거리 교전을 가능하게 하고, 함선의 IR 신호를 줄이며, 함선을 수 분 동안 배기 상태로 만들어 가시성을 흐리게 한다. 또한, 뜨거운 배기가 없고 함선 구조에 가해지는 스트레스가 줄어들어 더 가벼운 발사 시스템을 선택할 수 있으며, 더 무거운 Mark 41에 쿼드팩 또는 듀얼팩 구성(셀당 4 또는 2개의 미사일)으로 설치하여 공간 효율성을 높일 수 있다.
중화인민공화국의 란저우급 구축함은 원형 발사관을 사용하는 콜드 런칭 방식을 사용한다.

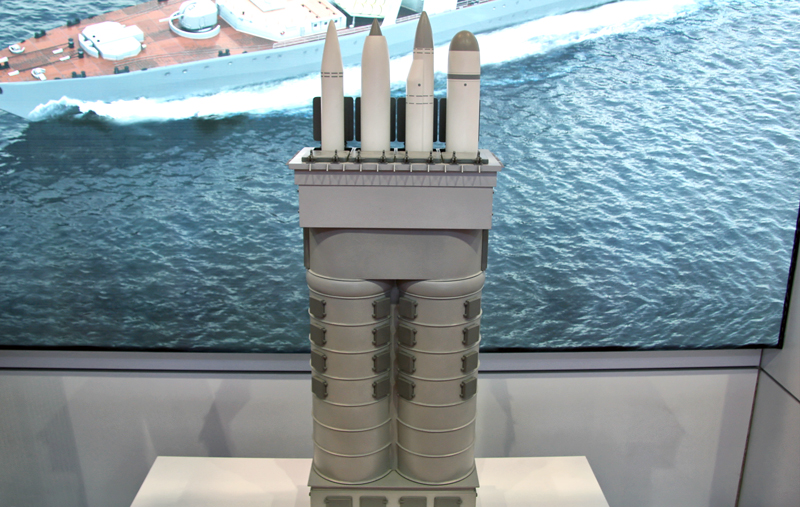

2. 3. 동심원 캐니스터 발사 (Concentric Canister Launch)
중국 인민해방군 해군의 일부 군함은 동심원 캐니스터 발사(CCL) 시스템을 사용하며, 이 시스템은 052D형 구축함 및 055형 구축함에 탑재되어 셀 모듈 내에서 열 발사/냉 발사 방식을 모두 사용할 수 있다.[6] 이 범용 발사 시스템은 수출용으로도 제공된다.[7]3. 장점 및 특징
수직발사장치는 여러 개의 발사관(셀)으로 구성되어 있으며, 각 발사관은 미사일 보관 용기와 발사 통로를 겸한다. 미사일은 탄두를 위로 한 채 보관되다가 발사 시 수직으로 발사된 후 공중에서 방향을 바꿔 목표를 향한다.
기존 발사 방식과 비교했을 때 수직발사장치는 다음과 같은 장점과 특징을 가진다.
- 빠른 발사 속도: 기존 발사 장치는 재장전 시간과 발사기를 목표 방향으로 회전시키는 시간이 필요했지만, 수직발사장치는 이러한 시간을 절약하여 발사 속도를 높였다. 탑재하는 미사일 수만큼 발사관을 갖추어, 기존에는 최속 4초에 1발 정도였던 연사 속도를 1초에 1발 정도로 단축할 수 있다.
- 높은 생존성: 개별 발사관이 독립적으로 작동하므로, 1기가 고장나도 다른 발사관에 영향을 주지 않아 생존성이 높다.
- 유연한 미사일 운용: 발사관마다 다른 종류의 미사일을 장전할 수 있어, 함대공 미사일, 함대지 미사일, 함대함 미사일, 대잠 미사일, 탄도탄 요격 미사일, 순항 미사일 등 다양한 미사일을 1척의 함선에서 운용할 수 있다.
- 향상된 내후성 및 스텔스성: 발사관이 갑판 아래에 위치하여 유지보수가 용이하고 내후성이 우수하다. 또한, 갑판 노출 부위가 줄어 레이더 반사 면적이 감소하여 스텔스성 향상에 기여한다. 무게 중심이 낮아져 선체 안정성도 향상된다.
- 발사 방식:
- 핫 런칭(Hot Launching): 미사일이 자체 엔진을 사용하여 발사 셀 밖으로 추진된다. 별도의 사출 시스템이 필요 없어 개발 및 생산이 비교적 가볍고, 작고, 경제적이다. 미국의 수상함 수직 발사 시스템(VLS)과 프랑스, 이탈리아, 영국의 PAAMS에서 사용하는 실버 발사기가 대표적인 예시이다. 다만, 미사일 오작동 시 발사관이 파괴될 수 있다는 단점이 있다.
- 콜드 런칭(Cold Launching): 미사일 엔진이 발사 중 오작동하는 경우, 미사일을 사출하여 위협을 줄이거나 제거할 수 있어 안전성이 높다. 러시아의 수직 발사 시스템(VLS)은 주로 콜드 런칭 방식을 사용하며, 미사일이 함선 갑판이 아닌 물속으로 떨어지도록 경사지게 설계하기도 한다. 러시아는 토르 미사일 시스템과 같은 일부 수직 발사 미사일 시스템에도 콜드 런칭 시스템을 사용한다.
- 소프트 수직 발사(Soft Vertical Launch): 영국의 CAMM (미사일) 계열에서 사용하는 방식으로, 콜드 런칭 시스템의 일종이다. 미사일의 요격률을 감소시켜 더 짧은 사거리 교전을 가능하게 하고, 함선의 IR 신호를 줄이며, 배기 가스로 인한 가시성 저하를 막는다. 또한, 뜨거운 배기가 없고 함선 구조에 가해지는 스트레스가 줄어들어 다양한 발사 시스템을 선택할 수 있다.
- 기타: 소련(러시아)에는 미사일을 리볼버의 탄창과 같은 회전식 드럼에 장전하여 하나의 발사구를 공유하는 형태의 VLS도 존재한다. 비교적 직경이 작은 ESSM처럼 하나의 케이스에 여러 개를 수납할 수 있는 미사일도 있다.
4. 단점
- 소형 함정의 경우, 셀의 수를 줄여도 가격이 크게 내려가지 않아 비용 부담이 크다.[1]
- 공중에서 미사일의 자세를 변경하는 데 시간이 필요하므로, 발사 시점에 이미 근거리까지 접근해온 물체에 대한 요격에는 적합하지 않다고 여겨진다.[2]
- 발사구가 정면을 향한 VLS의 경우, 콜드 론치 후 점화 실패 또는 발사 직후 엔진 고장으로 미사일이 추력을 잃으면 발사기 본체로 낙하할 위험이 있다.[3]
5. 각국의 VLS
세계 각국은 다양한 종류의 수직발사장치(VLS)를 개발하여 운용하고 있다.
국가 | 함급 및 VLS 셀의 대략적인 수 | 총계 | 해상 발사 순항 미사일(SLCM)용 스트라이크 길이 VLS 셀 |
---|---|---|---|
미국 | 8,646 | 8,700+ SLCM의 무기고 / 잠수함의 VLS 및 BFM은 포함되지 않음. | |
유럽 총계 | - | 2,392 | 688 |
영국 | 704 | - | |
프랑스 | 288 | 6 × 16 = 96 SLCM on Aquitaine급 배치 | |
덴마크 | 240 | 3 x 32 = 96 / SLCM 없음 | |
스페인 | 240 | 5 × 48 = 240 / SLCM 없음 | |
이탈리아 | 224 | SLCM 없음 | |
캐나다 | 192 | - | |
네덜란드 | 192 | 4 × 40 = 160 / SLCM 없음 | |
독일 | 160 | 3 × 32 = 96 / SLCM 없음 | |
튀르키예 | 122 | - | |
그리스 | 64 | - | |
노르웨이 | 40 | - | |
벨기에 | |||
32 | - |
위의 표에는 수직 발사 시스템을 갖추지 않은 NATO 해군(알바니아, 크로아티아, 에스토니아, 아이슬란드, 라트비아, 리투아니아, 북마케도니아, 폴란드, 루마니아, 슬로베니아)은 포함되지 않았다.
- '''기타 국가:'''
국가 | 함급 | 발사관 | 수량 | 비고 |
---|---|---|---|---|
알제리 | El Radii급 프리깃 | 움콘토 | 32셀 | |
오스트레일리아 | Anzac급 프리깃 | Mark 41 Mod 16 | 8셀 | |
Hobart급 구축함 | Mark 41 | 48셀 | ||
Hunter급 프리깃 | Mark 41 | 32셀 | ||
브라질 | Tamandaré급 프리깃 | GWS-35 | 12셀 | |
이집트 | Tahya Misr (FFG1001) | SYLVER A43 | 16셀 | |
핀란드 | Hamina급 미사일정 | 움콘토 | 8셀 | |
Hämeenmaa급 기뢰부설함 | 움콘토 | 8셀 | ||
이란 | Shahid Soleimani급 코르벳 | SD-3 또는 Navvab 및 Q-474 CMs | 22셀 | |
Zolfaghar급 고속정 | Navvab | 4셀 | ||
인도네시아 | Bung Tomo급 코르벳 | VL MICA | 16셀 | |
Martadinata급 프리깃 | VL MICA | 12셀 | ||
Ahmad Yani급 프리깃 | 야콘트 VLS | 4셀 | ||
이스라엘 | Sar 5급 코르벳 | 바락 1, 바락 8 | 2 x 32셀 | |
말레이시아 | Lekiu급 프리깃 | GWS-26 | 16셀 | |
모로코 | Mohammed VI | SYLVER A50 | 16셀 | |
뉴질랜드 | Anzac급 프리깃 | GWS-35 | 20셀 | |
오만 | Khareef급 코르벳 | VL MICA | 12셀 | |
파키스탄 | Tughril급 프리깃 | HQ16 | 32셀 | |
Babur급 코르벳 | GWS-35 | 12셀 | ||
필리핀 | Miguel Malvar급 프리깃 | MICA | 16셀 | |
남아프리카 공화국 | Valour급 프리깃 | 움콘토 | 16셀 | |
싱가포르 | Formidable급 프리깃 | SYLVER | 32셀 | |
Victory급 코르벳 | 바락 1 | 2 x 8셀 | ||
Independence급 연안 임무함 | VL MICA-M | 12셀 | ||
태국 | Naresuan급 프리깃 | Mark 41 | 8셀 | |
Bhumibol Adulyadej급 프리깃 | Mark 41 | 8셀 |
이 외에도 이동식 발사대는 지대공 미사일 및 지대지 미사일 발사를 위한 바퀴 또는 궤도형 지상 차량으로 활용된다. 대부분의 시스템에서 미사일은 수평 발사 대기 상태로 운송되며, 발사 시에는 차량이 정지하고 발사 튜브를 수직으로 세운 후 발사한다. BAE 시스템즈(BAE Systems)는 개조된 여객기에서 수직 발사 미사일을 사용하는 것과 관련된 특허를 출원하기도 했다.[9]
- '''중국'''
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
055형 구축함 | GJB 5860-2006 | 112셀 | 동심원 캐니스터 발사 시스템 |
052D형 구축함 | GJB 5860-2006 | 64셀 | 동심원 캐니스터 발사 시스템 |
052C형 구축함 | H/AJK03 | 48셀 | HHQ-9 |
051C형 구축함 | 48N6E | 48셀 | |
051B형 구축함 | H/AJK16 | 32셀 | HQ-16 또는 Yu-8 |
Sovremenny급 구축함 | H/AJK16 | 32셀 | HQ-16 또는 Yu-8 |
054A형 호위함 | H/AJK16 | 32셀 | HQ-16 또는 Yu-8 |
인민해방군 해군은 052D형 구축함 및 055형 구축함 등에 동심원 캐니스터 발사(CCL) 시스템을 탑재하여 열/냉 발사 방식을 모두 사용한다.[6] 구형 함정은 단일 발사 시스템을 사용하며, 052C형 구축함은 냉발사, 054A형 호위함은 열발사 방식을 사용한다.[8]
- '''인도'''
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
INS Vikrant | 바락 8 | 64셀 | |
INS Vikramaditya | 바락 1, 바락 8 | 48셀 | |
Visakhapatnam급 구축함 | 바락 8 | 32셀 | |
브라모스 | 16셀 | ||
Kolkata급 구축함 | 바락 8 | 32셀 | |
브라모스 | 48셀 | ||
Delhi급 구축함 | 바락 1 | 32셀 | |
Rajput급 구축함 | 브라모스 | 8셀 | |
VL-SRSAM | |||
Shivalik급 프리깃 | 클럽 또는 브라모스 | 8셀 | |
바락 1 | 32셀 | ||
Talwar급 프리깃 | 클럽 또는 브라모스 | 8셀 | |
Brahmaputra급 프리깃 | 바락 1 | 24셀 | |
Kamorta급 코르벳 | 바락 1 | 16셀 | |
Arihant급 잠수함 | K-4 또는 K-15 | 8셀 |
인도 해군은 INS 비크란트 등 여러 함정에 바락 1, 바락 8, 브라모스 등 다양한 미사일을 탑재한 VLS를 운용하고 있다.
- '''일본'''
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
Hyūga급 헬기구축함 | Mark 41 | 16셀 | |
Kongō급 구축함 | Mark 41 | 90셀 | |
Atago급 구축함 | Mark 41 | 96셀 | |
Maya급 구축함 | Mark 41 | 96셀 | |
Murasame급 구축함 | Mark 41 | 16셀 | |
Mark 48 | 16셀 | ||
Takanami급 구축함 | Mark 41 | 32셀 | |
Akizuki급 구축함 | Mark 41 | 32셀 | |
Asahi급 구축함 | Mark 41 | 32셀 | |
Mogami급 프리깃 | Mark 41 | 16셀 | |
Asuka함 | Mark 41 | 8셀 |
해상자위대는 Mark 41과 Mark 48을 여러 함급에 탑재하여 운용하고 있다.
- '''대한민국'''
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
KDX-I | Mark 48 | 16셀 | |
KDX-II | Mark 41 | 32셀 | |
K-VLS | 24셀 / 32셀 | ||
KDX-III | Mark 41 | 80셀 | |
K-VLS | 48셀 | ||
Nampo급 기뢰부설함 | K-VLS | 4셀 | |
Cheon Wang Bong급 LST | K-VLS | 4셀 | |
Daegu급 프리깃 | K-VLS | 16셀 | |
Dosan Ahn Changho급 잠수함 | K-VLS | 10셀 |
대한민국 해군은 Mark 41, Mark 48과 더불어 국산 K-VLS 계열을 개발하여 여러 함정에 탑재하고 있다.
- '''러시아'''
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
Kuznetsov급 항공모함 | Granit | 12셀 | |
Kinzhal | 192셀 | ||
Kirov급 순양함 | Granit | 20셀 | |
Fort/Fort-M | 96셀 | ||
Kinzhal | 128셀 | ||
Slava급 순양함 | Fort | 64셀 | |
Udaloy급 구축함 | Kinzhal | 64셀 | |
Neustrashimy급 프리깃 | Kinzhal | 32셀 | |
Admiral Grigorovich급 프리깃 | 3S14 | 8셀 | 칼리브르 또는 브라모스 |
3S90M | 24셀 | 9M317M | |
Admiral Gorshkov급 프리깃 | 3S14 | 16셀 | 칼리브르 또는 오닉스 |
레두트 시스템 | 32셀 | 다양한 종류의 미사일 | |
Gepard급 프리깃 | 3S14 | 8셀 | 칼리브르 또는 오닉스 |
Steregushchy급 코르벳 | 레두트 | 12셀 | |
Gremyashchy급 코르벳 | 레두트 | 2 x 8셀 | |
3S14 | 8셀 | 칼리브르 또는 오닉스 | |
Buyan-M급 코르벳 | 3S14 | 8셀 | 칼리브르 또는 오닉스 |
Karakurt급 코르벳 | 3S14 | 8셀 | 칼리브르 또는 오닉스 |
프로젝트 22160E 순찰함 | 3S14 | 8셀[11] | 칼리브르 또는 오닉스 |
Korsar 호위함 | 3S14 | 8셀[12] | 칼리브르 |
Amur 950 | 3S14 | 10셀[13] | 칼리브르 또는 브라모스 |
Oscar급 잠수함 | Granit | 24셀 | |
RPK-2 Vyuga | 28셀 | ||
Yasen-M | 3S14 | 40셀 | 칼리브르[14] |
3S14 | 32셀 | 오닉스[14] | |
Typhoon급 잠수함 | R-39 Rif | 20셀[15] | |
Delta III급 잠수함 | R-29 Vysota | 16셀[16] | |
Delta IV급 잠수함 | R-29RMU Sineva | 16셀[17] | |
R-29RM Shtil | 16셀[17] | ||
Borei급 잠수함 | RSM-56 Bulava | 16셀[18] |
러시아 해군은 다양한 종류의 VLS를 개발하여 자국 해군 함정과 잠수함에 탑재하고 있으며, 일부는 수출도 하고 있다.
- '''대만'''
대만의 화양 수직발사 시스템(VLS)은 NCSIST가 개발했으며, 8셀로 1기를 구성한다. 시험함 "가오슝"에 탑재되어 해검 II형 방공 미사일과 해궁 III형 방공 미사일의 운용 시험 평가(Operational Test & Evaluation ,OT&E)에 합격했다.[21][22] 셀당 4발의 해검 II형 방공 미사일을 탑재할 수 있으며,[23] 캉딩급 프리깃의 씨 채퍼럴 방공 미사일을 대체하고 신세대 프리깃과 경형 순방함에도 탑재될 예정이다.[24][25]
- '''북한'''
북한의 북극성(SLBM)용 VLS는 신포급 잠수함 및 신포 C급 잠수함에 탑재되어 있다. 이는 스크랩으로 입수한 러시아의 골프급 잠수함을 리버스 엔지니어링한 것으로 추정된다.
5. 1. 미국

; Mk 41
: SM-2MR/ER, SM-3/6, 수직 발사형 ASROC, 토마호크, ESSM(개량형 씨 스패로우 미사일) 등 다양한 용도의 미사일을 발사할 수 있다. 1기당 8셀로 구성되며, 1기, 2기, 4기, 8기를 연결하여 배치한다. 초기 생산된 것은 3셀을 장전용 크레인 공간으로 할당했다(8기인 경우 61셀, 4기인 경우 29셀).[10]
; Mk 48
: 씨 스패로우 함대공 미사일용으로, ESSM도 탑재 가능하다.
; Mk 57
: 신형 VLS로 PVLS(Peripheral Vertical Launch System)라고 불린다. Mk 41과 마찬가지로 다양한 용도의 미사일을 발사할 수 있으며, 줌왈트급 구축함에 탑재되어 있다.

; Mk 45
: 잠수함 탑재형 VLS로 로스앤젤레스급 "프로비던스" 이후 함정과 버지니아급에 탑재되어 있다. 순항 미사일 잠수함으로 개조된 오하이오급에는 24기의 잠수함 발사 탄도 미사일 발사관 중 최대 22기에 1기당 7기의 토마호크용 VLS가 탑재되어 있다.
5. 2. 프랑스

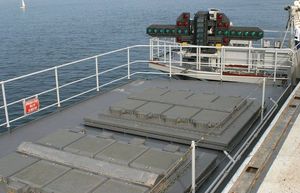

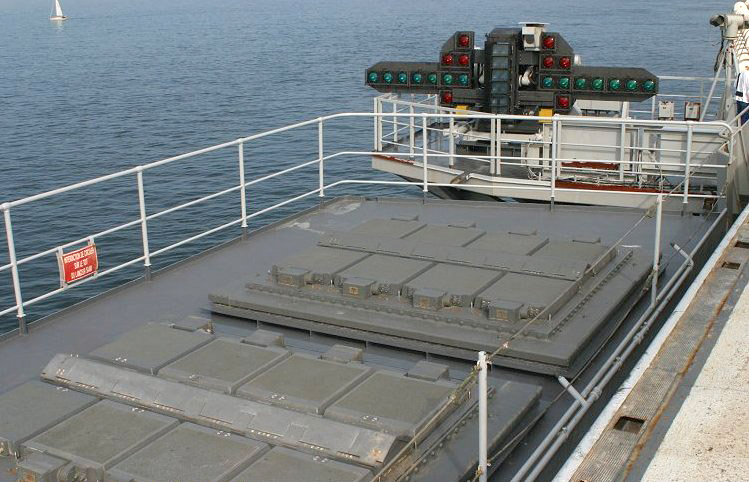

; SYLVER
: A-43, A-50, A-70 세 종류가 있으며, 숫자가 클수록 탑재 가능한 미사일이 길어진다. A-43, A-50은 아스터 SAM용, A-70은 지상 순항 미사일 SCALP Naval용이다. 핫 런칭 방식을 채용하고 있다.
2021년 군사 연구 센터의 발표에 따르면, 프랑스는 ''Horizon''급 구축함 2척(각 48셀), ''Aquitaine''급 호위함 6척(각 32셀)을 합쳐 총 288셀의 수직발사관을 보유하고 있다.[10] ''Aquitaine''급에는 SLCM 발사용 A-70 16셀이 각 함선에 배치되어 총 96셀을 보유하고 있다.
5. 3. 영국
영국은 23형 호위함에 GWS-35 32셀을 탑재하고 있다.[10]영국 해군은 45형 구축함 6척(각 48셀)과 23형 호위함 13척(각 32셀)을 합쳐 총 704셀의 수직발사관을 보유하고 있다.[10]
; 대공 미사일용 VLS

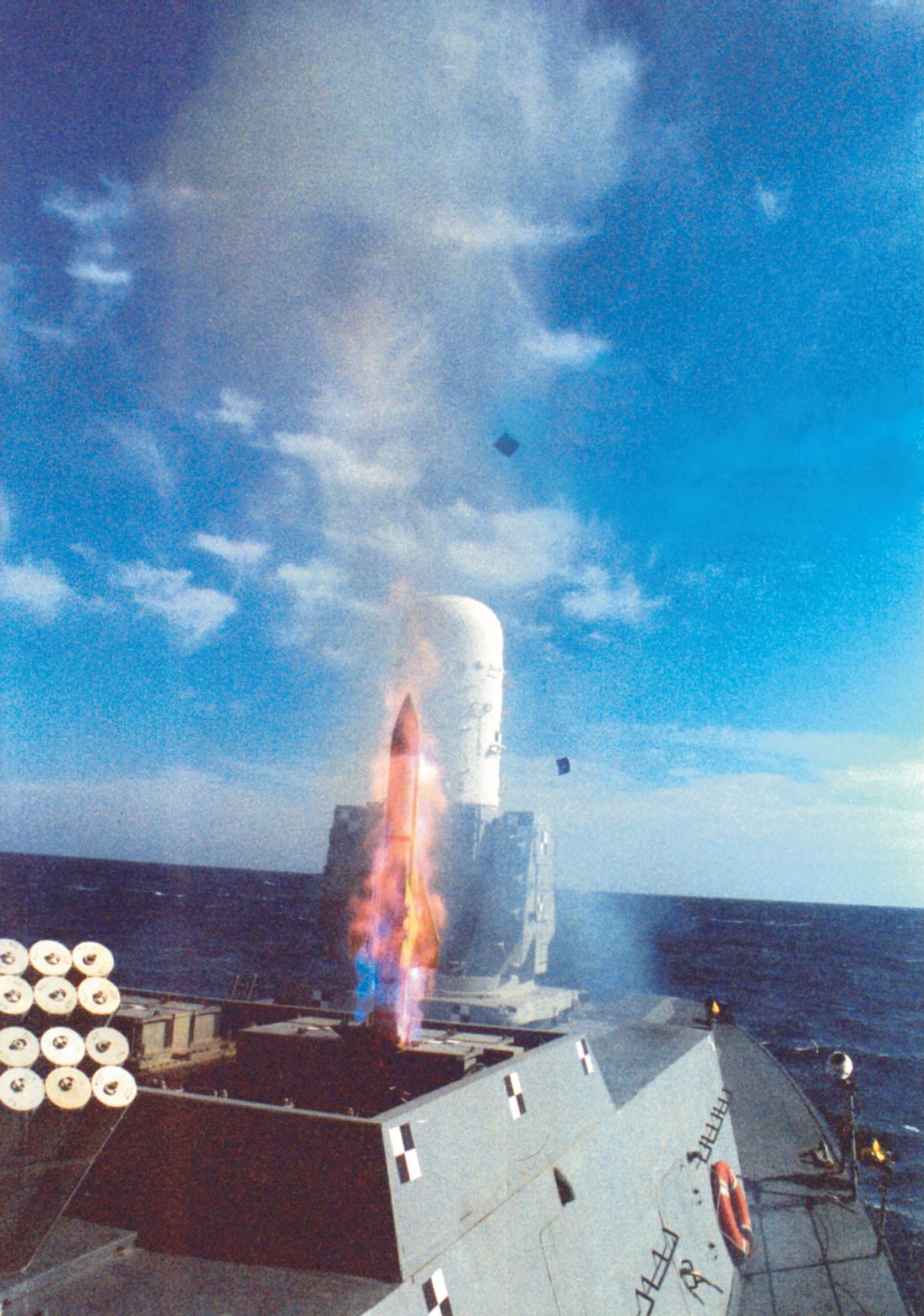

씨 울프 개함 방공 미사일용으로 처음 개발되었다. 상자형 발사기로 운용되던 미사일(GWS25)에 부스터를 추가하여 VLS형(GWS26)으로 운용한다. 발사기는 미사일 1발을 격납한 원통형 개별 셀 8개를 조합하여 1기를 구성한다. 이후 씨 울프의 후계인 씨셉터 (GWS35)를 탑재할 수 있도록 개조되어, 씨 울프 1발 분량의 셀에 씨셉터 4발을 수용할 수 있게 되었다.
5. 4. 이스라엘

; 바락용 VLS
: 개함 방공 미사일용 바락-I는 처음부터 VLS에서의 운용을 전제로 개발되었다. 1기당 8셀로 구성된다.
: 함대 방공용 미사일로 개발된 바락-8도 전용 VLS 또는 Mk 41(예정)에 의해 운용된다.
5. 5. 러시아
러시아는 다양한 종류의 수직발사장치(VLS)를 개발하여 자국 해군 함정과 잠수함에 탑재하고 있으며, 일부는 수출도 하고 있다.- B-203/B-204 (S-300F 폴트용): 함대공 미사일 시스템으로, 8발 1세트 회전식 VLS이며 콜드 런칭 방식을 사용한다. NATO 코드네임은 SA-N-6 그럼블(Grumble)이다.[10]
- B-203A (S-300FM 폴트 M용): B-204를 개량하여 48N6 미사일을 탑재할 수 있도록 한 시스템이다. NATO 코드네임은 SA-N-20 가고일(Gargoyle)이다.
- 3S95 (3K95 킨잘용): 함대공 미사일 시스템으로, 발사 방식은 S-300F와 같다. NATO 코드네임은 SA-N-9 건틀릿(Gauntlet)이다. 육상형인 9K330 토르 시스템도 궤도 차량에서 수직으로 미사일을 발사한다.
- 3S90E.1 (3K37 토르용): 함대 방공 미사일 시스템으로, 1기당 12셀로 구성된 상자형 발사기이다. 아드미랄 그리고로비치급 프리깃에 3기(36셀)가 탑재되었다.
- SM-233 (P-700 그래닛용): 중장거리 대함 미사일용 VLS이다. NATO 코드네임은 SS-N-19 쉽렉(Shipwreck)이다. 미사일이 매우 길어, 키로프급 미사일 순양함이나 오스카급 원자력 잠수함에서도 발사기를 비스듬히 설치해야 했다.
- 3S14 UKSK (P-800 오닉스 및 클럽용): 오닉스 계열과 클럽 계열 미사일을 모두 탑재할 수 있는 VLS이다. 1기당 8셀로 구성된 상자형 외관을 가지고 있다. 인도 해군의 탈와르급 프리깃, 시발릭급 프리깃과 러시아의 아드미랄 고르시코프급 프리깃, 스테레구쉬급 프리깃 등에 탑재되었다.
- 3S97.2K (3K96 리두트용): 다양한 종류의 대공 미사일을 탑재할 수 있어 장거리부터 단거리까지 대응 가능하다. 아드미랄 고르시코프급 프리깃에 탑재될 예정이다.
- 3R-14V (P-800 오닉스 및 클럽용): 3S14 UKSK의 잠수함용 VLS이다. 야센급 원자력 잠수함에 3연장 발사기 8기가 탑재된다.

러시아 해군 함정 및 잠수함 탑재 현황:
- 수상함
- 쿠즈네초프 항공모함: Granit (12셀) + Kinzhal (192셀)
- 키로프급 미사일 순양함: Granit (20셀) + Fort/Fort-M (96셀) + Kinzhal (128셀)
- 슬라바급 미사일 순양함: Fort (64셀)
- 우달로이급 구축함: Kinzhal (64셀)
- 네우스트라시미급 프리깃: Kinzhal (32셀)
- 아드미랄 그리고로비치급 프리깃: 3S14 (칼리브르 또는 브라모스) (8셀) + 3S90M (9M317M) (24셀)
- 아드미랄 고르시코프급 프리깃: 3S14 (칼리브르 또는 오닉스) (16셀) + 레두트 시스템 (32셀)
- 게파르트급 프리깃: 3S14 (칼리브르 또는 오닉스) (8셀)
- 스테레구쉬급 프리깃: 레두트 (12셀)
- 그레먀시급 프리깃: 레두트 (2 x 8셀) + 3S14 (칼리브르 또는 오닉스) (8셀)
- Buyan-M급 코르벳: 3S14 (칼리브르 또는 오닉스) (8셀)
- Karakurt급 코르벳: 3S14 (칼리브르 또는 오닉스) (8셀)
- 프로젝트 22160E 순찰함: 3S14 (칼리브르 또는 오닉스) (8셀)[11]
- Korsar 호위함: 3S14 (칼리브르) (8셀)[12]
- 잠수함
- Amur 950: 3S14 (칼리브르 또는 브라모스) (10셀)[13]
- Oscar급 잠수함: Granit (24셀) + RPK-2 Vyuga (28셀)
- Yasen-M: 3S14 (칼리브르) (40셀) 또는 오닉스 (32셀)[14]
- Typhoon급 잠수함: R-39 Rif (20셀)[15]
- Delta III급 잠수함: R-29 Vysota (16셀)[16]
- Delta IV급 잠수함: R-29RMU Sineva 또는 R-29RM Shtil (16셀)[17]
- Borei급 잠수함: RSM-56 Bulava (16셀)[18]
5. 6. 중국
인민해방군 해군의 일부 군함은 동심원 캐니스터 발사(CCL) 시스템을 사용하며, 이 시스템은 052D형 구축함 및 055형 구축함에 탑재되어 셀 모듈 내에서 열/냉 발사 방식을 모두 사용할 수 있다.[6] 이 범용 발사 시스템은 수출용으로 제공된다.[7]구형 중국 함정은 단일 발사 시스템을 사용한다. 052C형 구축함은 냉발사 방식을 사용하고, 054A형 호위함은 열발사 방식을 사용한다.[8]
함급 | 발사 시스템 | 셀 수 | 비고 |
---|---|---|---|
055형 구축함 | GJB 5860-2006 동심원 캐니스터 발사 시스템 | 112 | |
052D형 구축함 | GJB 5860-2006 동심원 캐니스터 발사 시스템 | 64 | |
052C형 구축함 | H/AJK03 HHQ-9 | 48 | |
051C형 구축함 | 48N6E | 48 | |
051B형 구축함 | H/AJK16 HQ-16 또는 Yu-8 | 32 | |
Sovremenny급 구축함 | H/AJK16 HQ-16 또는 Yu-8 | 32 | |
054A형 호위함 | H/AJK16 HQ-16 또는 Yu-8 | 32 |
; H/AJK-03
: 장거리 함대 방공 미사일 HQ-9 전용 수직발사관(VLS)이다. 러시아제와 같이 각각 원형 덮개가 있는 셀 6개를 원형으로 배치하여 1기를 구성하며, 콜드 런칭 방식을 채용하고 있다. 란저우급(052C)에서만 채용되었다.
; H/AJK-16
: 중거리 함대 방공 미사일 HQ-16와 Yu-8 대잠 미사일이 운용 가능한 소형함용 수직발사관(VLS)이다. 서방식과 같이 개별적으로 사각형 덮개를 가진 상자형이 되며, 8셀로 1기를 구성하고, 핫 런칭 방식이다. 장카이 II형(054A)에서 채용되었으며, 선전(051B)과 현대급(소브레메니급) 등의 근대화 과정에서 기존 발사기에서 교체되어 탑재되고 있다.
; GJB 5860-2006형
: 방공 미사일 이외에도, 대함 미사일과 대잠 미사일, 대지 순항 미사일의 운용에도 대응한 범용 수직발사관(VLS)이다. 054A형 VLS를 더욱 확대한 듯한 외형으로, 4셀로 1기를 구성, 핫 런칭과 콜드 런칭 양쪽의 발사 방식에 대응하고 있다. 쿤밍급(052D)에서 채용되었으며, 난창급(055)에도 탑재되어 있다. 미래 미사일의 대형화에 대응하기 위해 1셀이 폭 33인치, 깊이 9m로 미국제 Mk57(폭 28인치, 깊이 7.2m)과 비교해도 대형이다.
; 잠수함용 VLS
: 잠수함발사탄도미사일(SLBM)용 이외에도, 095형 공격원잠(SSN)에는 각종 통상 미사일을 발사할 수 있는 VLS가 장비되어 있다.
; HT-1E
: 수출 모델. 범용형으로 FM-3000N 방공 미사일의 쿼드 팩도 사용 가능하며, 콜드・핫 런칭 양쪽에 대응한다.
5. 7. 남아프리카 공화국

; 움콘토용 VLS
: 개함 방공 미사일이다. 탑재하는 미사일에는 적외선 유도의 움콘토-IR과 레이더 유도의 움콘토-R의 2가지 버전이 있다. 8셀로 1세트를 구성한다.
5. 8. 대한민국
광개토대왕급 구축함(KDX-I)은 Mark 48 (16셀)을 탑재하고 있다. 충무공이순신급 구축함(KDX-II)은 Mark 41 (32셀)과 한국형 수직 발사 시스템(K-VLS) (24셀 / 32셀)을 탑재하고 있다. 세종대왕급 구축함(KDX-III)은 Mark 41 (80셀)과 K-VLS (48셀)을 탑재하고 있다. 남포급 기뢰부설함과 천왕봉급 상륙함은 K-VLS (4셀)을, 대구급 프리깃은 K-VLS (16셀)을 탑재하고 있다. 잠수함인 도산안창호급 잠수함은 K-VLS (10셀)을 탑재하고 있다.- K-VLS (한국형 수직 발사 시스템): 한국의 국산 미사일(방공 미사일 K-SAAM, 대잠 미사일 K-ASROC, 순항 미사일 현무 3, 대지 미사일 해룡 등)용으로 개발된 범용 VLS이다. 외형과 크기는 Mk 41과 거의 동일하며, 8셀로 1기를 구성, 핫 런칭 방식을 채용하고 있지만, 호환성은 없으므로 SM-2 등의 미국제 미사일을 사용하기 위해서는 별도로 Mk 41 탑재가 필요하다. 충무공이순신급 구축함(4번함 이후), 세종대왕급 구축함, 대구급 프리깃에서 채용되었다.
- 소형 K-VLS: 방공 미사일 K-SAAM 전용으로 함으로써 깊이를 짧게 하여 선내 용량이 적은 함에도 대응한 모델이다. 4셀로 1기를 구성한다. 독도급 상륙함(2번함), 남포급 기뢰부설함, 천왕봉급 상륙함 등의 보조 함정에서 채용되고 있다.
- K-VLSII: 미래 미사일 성능 향상에 대응하기 위해 셀을 대형화(약 1.8배)한 모델이다. 건조 중인 세종대왕급 구축함 배치 II에 채용되었으며, KDDX나 FFX 배치 Ⅳ에의 탑재도 상정되고 있다.
- 현무-IV-4용 VLS: SLBM용 콜드 런칭 방식이다. 도산안창호급 잠수함에서 채용되어, 배치 1에서는 6셀, 배치 2에서는 10셀이 탑재된다.
5. 9. 대만
대만의 화양 수직발사 시스템(VLS)은 NCSIST가 개발했으며, 8셀로 1기를 구성한다. 시험함 "가오슝"에 탑재되어 해검 II형 방공 미사일과 해궁 III형 방공 미사일의 운용 시험 평가(Operational Test & Evaluation ,OT&E)에 합격했다.[21][22] 셀당 4발의 해검 II형 방공 미사일을 탑재할 수 있으며,[23] 캉딩급 프리깃에서 오랫동안 사용되어 방공 능력이 열악한 씨 채퍼럴 방공 미사일을 대체한다.[24] 또한 신세대 프리깃과 경형 순방함에도 탑재될 예정이다.[25]5. 10. 인도

인도는 INS 비크란트에 바락 8 (64셀), INS Vikramaditya에 바락 1 및 바락 8 (48셀)을 탑재하고 있다. Visakhapatnam급 구축함에는 바락 8 (32셀) 및 브라모스 (16셀)을, 콜카타급 구축함에는 바락 8 (32셀) 및 브라모스 (48셀)을 탑재한다. 델리급 구축함에는 바락 1 (32셀)을, Rajput급 구축함에는 브라모스 (8셀) 및 VL-SRSAM을 탑재한다.
Shivalik급 프리깃에는 클럽 또는 브라모스 (8셀) 및 바락 1 (32셀)을, Talwar급 프리깃에는 클럽 또는 브라모스 (8셀)를 탑재한다. Brahmaputra급 프리깃에는 바락 1 (24셀)을, Kamorta급 코르벳에는 바락 1 (16셀)을 탑재한다.
잠수함 중에서는 아리한트급 잠수함에 K-4 또는 K-15 (8셀)를 탑재한다.
인도는 러시아와 공동으로 개발한 브라모스 미사일용 VLS를 사용한다. 이 VLS는 1기당 8셀로 구성된다. 일부 Rajput급 구축함에 개조를 통해 탑재되었으며, 향후 신조함에도 탑재될 예정이다.
5. 11. 조선민주주의인민공화국 (북한)
북한의 북극성(SLBM)용 VLS는 신포급 잠수함 및 신포 C급 잠수함에 탑재되어 있다. 이는 스크랩으로 입수한 러시아의 골프급 잠수함을 리버스 엔지니어링한 것으로 추정된다.5. 12. 기타 국가
- 알제리
- * ''El Radii''급 프리깃 - 움콘토 (32셀)
- 오스트레일리아
- * ''Anzac''급 프리깃 - Mark 41 Mod 16 (8셀)
- * ''Hobart''급 구축함 - Mark 41 (48셀)
- * ''Hunter''급 프리깃 - Mark 41 (32셀)
- 브라질
- * ''Tamandaré''급 프리깃 - GWS-35 (12셀)
- 중국
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
055형 구축함 | GJB 5860-2006 | 112셀 | 동심원 캐니스터 발사 시스템 |
052D형 구축함 | GJB 5860-2006 | 64셀 | 동심원 캐니스터 발사 시스템 |
052C형 구축함 | H/AJK03 | 48셀 | HHQ-9 |
051C형 구축함 | 48N6E | 48셀 | |
051B형 구축함 | H/AJK16 | 32셀 | HQ-16 또는 Yu-8 |
Sovremenny급 구축함 | H/AJK16 | 32셀 | HQ-16 또는 Yu-8 |
054A형 호위함 | H/AJK16 | 32셀 | HQ-16 또는 Yu-8 |
- 이집트
- * ''Tahya Misr'' (FFG1001) - SYLVER A43 (16셀)
- 핀란드
- * ''Hamina''급 미사일정 - 움콘토 (8셀)
- * ''Hämeenmaa''급 기뢰부설함 - 움콘토 (8셀)
- 인도
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
INS Vikrant | 바락 8 | 64셀 | |
INS Vikramaditya | 바락 1, 바락 8 | 48셀 | |
Visakhapatnam급 구축함 | 바락 8 | 32셀 | |
브라모스 | 16셀 | ||
Kolkata급 구축함 | 바락 8 | 32셀 | |
브라모스 | 48셀 | ||
Delhi급 구축함 | 바락 1 | 32셀 | |
Rajput급 구축함 | 브라모스 | 8셀 | |
VL-SRSAM | |||
Shivalik급 프리깃 | 클럽 또는 브라모스 | 8셀 | |
바락 1 | 32셀 | ||
Talwar급 프리깃 | 클럽 또는 브라모스 | 8셀 | |
Brahmaputra급 프리깃 | 바락 1 | 24셀 | |
Kamorta급 코르벳 | 바락 1 | 16셀 | |
Arihant급 잠수함 | K-4 또는 K-15 | 8셀 |
- 이란
- * ''Shahid Soleimani''급 코르벳 - SD-3 또는 Navvab 및 Q-474 CMs (22셀)
- * Zolfaghar급 고속정 - Navvab (4셀)
- 인도네시아
- * ''Bung Tomo''급 코르벳 - VL MICA (16셀)
- * ''Martadinata''급 프리깃 - VL MICA (12셀)
- * ''Ahmad Yani''급 프리깃 - 야콘트 VLS (4셀)
- 이스라엘
- * ''Sa'ar 5''급 코르벳 - 바락 1, 바락 8 (2 x 32셀)
- 일본

함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
Hyūga급 헬기구축함 | Mark 41 | 16셀 | |
Kongō급 구축함 | Mark 41 | 90셀 | |
Atago급 구축함 | Mark 41 | 96셀 | |
Maya급 구축함 | Mark 41 | 96셀 | |
Murasame급 구축함 | Mark 41 | 16셀 | |
Mark 48 | 16셀 | ||
Takanami급 구축함 | Mark 41 | 32셀 | |
Akizuki급 구축함 | Mark 41 | 32셀 | |
Asahi급 구축함 | Mark 41 | 32셀 | |
Mogami급 프리깃 | Mark 41 | 16셀 | |
Asuka함 | Mark 41 | 8셀 |
- 말레이시아
- * Lekiu급 프리깃 - GWS-26 (16셀)
- 모로코
- * ''Mohammed VI'' - SYLVER A50 (16셀)
- 뉴질랜드
- * ''Anzac''급 프리깃 - GWS-35 (20셀)
- 오만
- * ''Khareef''급 코르벳 - VL MICA (12셀)
- 파키스탄
- * ''Tughril''급 프리깃 - HQ16 (32셀)
- * ''Babur''급 코르벳 - GWS-35 (12셀)
- 필리핀
- * ''Miguel Malvar''급 프리깃 - MICA (16셀)
- 러시아

함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
Kuznetsov급 항공모함 | Granit | 12셀 | |
Kinzhal | 192셀 | ||
Kirov급 순양함 | Granit | 20셀 | |
Fort/Fort-M | 96셀 | ||
Kinzhal | 128셀 | ||
Slava급 순양함 | Fort | 64셀 | |
Udaloy급 구축함 | Kinzhal | 64셀 | |
Neustrashimy급 프리깃 | Kinzhal | 32셀 | |
Admiral Grigorovich급 프리깃 | 3S14 | 8셀 | 칼리브르 또는 브라모스 |
3S90M | 24셀 | 9M317M | |
Admiral Gorshkov급 프리깃 | 3S14 | 16셀 | 칼리브르 또는 오닉스 |
레두트 시스템 | 32셀 | 다양한 종류의 미사일 | |
Gepard급 프리깃 | 3S14 | 8셀 | 칼리브르 또는 오닉스 |
Steregushchy급 코르벳 | 레두트 | 12셀 | |
Gremyashchy급 코르벳 | 레두트 | 2 x 8셀 | |
Gremyashchy급 코르벳 | 3S14 | 8셀 | 칼리브르 또는 오닉스 |
Buyan-M급 코르벳 | 3S14 | 8셀 | 칼리브르 또는 오닉스 |
Karakurt급 코르벳 | 3S14 | 8셀 | 칼리브르 또는 오닉스 |
프로젝트 22160E 순찰함 | 3S14 | 8셀 | 칼리브르 또는 오닉스[11] |
Korsar 호위함 | 3S14 | 8셀 | 칼리브르[12] |
Amur 950 | 3S14 | 10셀 | 칼리브르 또는 브라모스[13] |
Oscar급 잠수함 | Granit | 24셀 | |
RPK-2 Vyuga | 28셀 | ||
Yasen-M | 3S14 | 40셀 | 칼리브르[14] |
3S14 | 32셀 | 오닉스[14] | |
Typhoon급 잠수함 | R-39 Rif | 20셀[15] | |
Delta III급 잠수함 | R-29 Vysota | 16셀[16] | |
Delta IV급 잠수함 | R-29RMU Sineva | 16셀[17] | |
R-29RM Shtil | 16셀[17] | ||
Borei급 잠수함 | RSM-56 Bulava | 16셀[18] |
함급 | 발사관 | 수량 | 비고 |
---|---|---|---|
KDX-I | Mark 48 | 16셀 | |
KDX-II | Mark 41 | 32셀 | |
K-VLS | 24셀 / 32셀 | ||
KDX-III | Mark 41 | 80셀 | |
K-VLS | 48셀 | ||
Nampo급 기뢰부설함 | K-VLS | 4셀 | |
Cheon Wang Bong급 LST | K-VLS | 4셀 | |
Daegu급 프리깃 | K-VLS | 16셀 | |
Dosan Ahn Changho급 잠수함 | K-VLS | 10셀 |
참조
[1]
웹사이트
Naval Swiss Army Knife: MK 41 Vertical Missile Launch Systems (VLS)
http://www.defensein[...]
Defenseindustrydaily.com
2016-07-08
[2]
간행물
Simulation study of a missile cold launch system
http://ptmts.org.pl/[...]
2018-10-20
[3]
웹사이트
From Sea Wolf to Sea Ceptor – the Royal Navy's defensive shield {{!}} Navy Lookout
https://www.navylook[...]
2023-11-10
[4]
웹사이트
SEA CEPTOR {{!}} FORCE PROTECTION, Maritime Superiority
https://www.mbda-sys[...]
2023-11-10
[5]
웹사이트
CAMM {{!}} FORCE PROTECTION, Ground Based Air Defence
https://www.mbda-sys[...]
2023-11-10
[6]
웹사이트
Shots of cold and hot launches of 052D destroyer unveiled
https://www.china-ar[...]
2020-02-19
[7]
웹사이트
China Reveals Universal Ship-borne Vertical Missile Launch System
https://www.defensew[...]
2021-10-01
[8]
웹사이트
All You Need to Know About China's New Stealth Destroyer
https://thediplomat.[...]
2018-06-08
[9]
웹사이트
Patent US7540227 – Air based vertical launch ballistic missile defense – Google Patents
https://patents.goog[...]
2016-12-29
[10]
웹사이트
How High? The Future of European Naval Power and the High-End Challenge
https://cms.polsci.k[...]
Djøf Publishing
2021-09-12
[11]
웹사이트
Patrol ship for distant sea areas Project 22160E | Catalog Rosoboronexport
https://roe.ru/eng/c[...]
[12]
웹사이트
Project 11541 "Korsar"
https://www.aoosk.ru[...]
[13]
웹사이트
ЦКБ МТ Рубин: Amur 950
http://ckb-rubin.ru/[...]
[14]
웹사이트
Russia's newest submarines are 'on par with ours' and sailing closer to the US, top commanders say
https://www.business[...]
[15]
웹사이트
SSBN Typhoon Class (Type 941)
https://www.naval-te[...]
[16]
웹사이트
Delta III Class Ballistic Missile Submarine {{!}} Military-Today.com
http://www.military-[...]
[17]
웹사이트
Explainer: Russia's Delta IV Nuclear Missile Submarines
https://nationalinte[...]
2020-12-23
[18]
웹사이트
SSBN Borei Class Nuclear-Powered Submarines
https://www.naval-te[...]
[19]
뉴스
弾薬と発射装置(6)ロッキード・マーティンのMk.41 VLS(その1)
https://news.mynavi.[...]
マイナビ
2022-01-31
[20]
문서
이지스함
[21]
웹사이트
【獨家】海劍二垂直發射測試成功 年底將進行二次實測
https://www.upmedia.[...]
2022-10-21
[22]
웹사이트
海劍二、海弓三順利通過「華陽」垂發測試 海軍新艦獲戰力提升
https://def.ltn.com.[...]
2023-08-23
[23]
웹사이트
海劍二型飛彈 垂直發射測試首曝光
https://news.ltn.com[...]
自由時報
2023-09-15
[24]
웹사이트
6艘拉法葉艦「戰鬥系統性能提升」案 測試艦啟動換裝3年完成評估
https://news.ltn.com[...]
2022-10-21
[25]
웹사이트
輕型巡防艦配備「華陽」垂直發射系統 海劍二飛彈防空戰力強大
https://news.ltn.com[...]
2022-10-21
본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.
문의하기 : help@durumis.com
