1. 개요
윤전 인쇄는 회전하는 원통에 인쇄판을 부착하여 고속으로 인쇄하는 방식이다. 1790년 윌리엄 니콜슨이 회전식 인쇄기에 대한 특허를 출원한 것이 시초로 여겨지며, 이후 기술 발전을 거쳐 다양한 형태의 윤전 인쇄기가 개발되었다. 현재는 활판 인쇄, 옵셋 인쇄, 그라비어 인쇄, 플렉소그래피 등 4가지 주요 방식이 사용되며, 신문, 잡지 등 대량 인쇄에 널리 활용된다.
더 읽어볼만한 페이지
| 윤전 인쇄 | |
|---|---|
| 개요 | |
 | |
| 유형 | 인쇄기 |
| 발명자 | 리처드 마천 회 윌리엄 불록 |
| 발명 연도 | 1843년 (Hoe), 1863년 (Bullock) |
| 상세 정보 | |
| 작동 방식 | 인쇄될 이미지가 곡선 표면에 새겨짐 잉크가 묻은 후 종이가 회전하는 실린더와 표면 사이로 통과하면서 인쇄가 이루어짐 |
| 특징 | 긴 연속 용지 롤 (웹)에 인쇄 가능 빠른 속도로 대량 인쇄에 적합 |
| 용도 | 신문, 잡지, 서적 등 대량 인쇄물 제작 포장재, 라벨 인쇄 |
| 역사 | |
| 초기 모델 | 1843년 리처드 마천 회가 개발, 평판을 회전 드럼에 부착하는 방식 |
| 개선 모델 | 1863년 윌리엄 불록이 웹 인쇄기 개발, 자동 용지 공급 시스템 도입 |
| 현대화 | 오프셋 인쇄 기술과 결합하여 더욱 정밀하고 효율적인 인쇄 가능 |
| 장점 | |
| 속도 | 기존 평판 인쇄 방식보다 훨씬 빠른 속도로 인쇄 가능 |
| 대량 생산 | 대량 인쇄에 적합하여 경제적임 |
| 자동화 | 자동 용지 공급 시스템으로 작업 효율성 향상 |
| 단점 | |
| 초기 투자 비용 | 기계 설비 및 유지 보수에 높은 비용 소요 |
| 복잡한 구조 | 숙련된 기술자가 필요하며 유지 보수가 까다로움 |
| 용지 제한 | 특정 용지에만 적합하며 용지 선택의 폭이 좁음 |
| 추가 정보 | |
| 관련 기술 | 오프셋 인쇄 플렉소 인쇄 디지털 인쇄 |
| 응용 분야 | 신문 인쇄 잡지 인쇄 서적 인쇄 포장재 인쇄 라벨 인쇄 |
2. 역사
윤전 인쇄는 인쇄판과 압력 실린더를 회전시켜 연속적으로 인쇄하는 방식으로, 대량 인쇄에 혁신을 가져왔다. 그 역사는 18세기 말 영국의 윌리엄 니콜슨이 1790년 회전식 인쇄기 개념에 대한 특허를 출원하면서 시작되었다.[1][2] 이후 독일의 프리드리히 쾨니히가 1810년대 증기 동력을 이용한 실린더 인쇄기를 개발하여 실용화의 길을 열었다.[1][2]
본격적인 윤전 인쇄 시대는 1840년대 미국의 리처드 마치 호가 곡면 활판을 회전 원통에 부착하는 방식의 활판 윤전 인쇄기를 발명하면서 시작되었다.[4][5] 이 인쇄기는 《타임스》 등 주요 신문사에 도입되어 인쇄 속도를 획기적으로 향상시켰으며, 1868년에는 두루마리 종이를 사용하는 방식으로 발전했다.[8]
1880년대에는 토머스 에디슨이 발명한 등사판 기술을 기반으로 윤전 방식의 등사기가 개발되어 사무용 인쇄에 널리 사용되었다. 20세기 초에는 1903년 아이라 워싱턴 루벨이 발명한 오프셋 인쇄 기술이 윤전 방식과 결합되었다. 1911년 해리스 형제가 최초의 오프셋 윤전 인쇄기를 선보였고, 1954년 신문 인쇄용 오프셋 윤전기가 개발되면서 오프셋 인쇄가 현대 윤전 인쇄의 주류 방식으로 자리 잡게 되었다.
2. 1. 초기 발전
영국의 윌리엄 니콜슨은 1790년 회전 인쇄기에 대한 특허를 출원했다.[1][2] 이는 활자를 조판한 판을 왕복시켜 인쇄하는 방식으로, 윤전 인쇄기의 시초로 여겨진다. 회전식 인쇄기 자체는 실린더 인쇄기의 발전된 형태인데, 이 역시 니콜슨이 특허를 냈으며, 1780년대 프랑스의 보셰르와 19세기 초 독일의 프리드리히 쾨니히에 의해 발명되었다.[1][2] 쾨니히는 영국에서 1810년에 증기 동력을 사용한 고속 인쇄기를 고안하여 특허를 신청했고, 1812년에 완성하여 영국 타임스 신문의 인쇄 공장에 도입했다.회전 드럼 인쇄는 1832년 미국의 조시아 워렌에 의해 발명되었고,[3] 그의 디자인을 리처드 마치 호가 1843년에 개선했다.[4] 호는 판을 왕복시키는 기존의 고속 인쇄 공정을 개선하여, 굽은 판을 주조하여 회전하는 원통에 고정하는 최초의 활판 윤전 인쇄기를 고안하여 1844년에 특허를 취득했다. 이 특허는 이전 디자인에서 사용되던 왕복 플랫폼을 회전 드럼이 제공하는 고정 플랫폼으로 대체했으며, 일련의 발전을 통해 1846년에 완전한 형태의 실용적인 윤전 인쇄기가 완성되었고,[5] 1847년에 특허를 받았다.
호의 인쇄기는 1851년 에든버러에 등장한 후 1853년에는 런던으로 이동하여 《타임스》 신문에서 사용되었다. 이후 1866년에는 프랑스로, 1873년에는 독일로 전파되었고, 1885년 스페인에 도달했을 때는 이미 널리 사용되고 있었다.[6] 일부 자료에서는 파리의 이폴리트 오귀스트 마리노니를 회전식 인쇄기의 발명자로 묘사하기도 하지만, 이는 호에게 유리하게 결정된 특허 분쟁의 대상이었다. 미국에서는 A.S. 아벨이 《볼티모어 선》 신문사를 통해 회전식 인쇄기를 처음으로 사용했다.[7]
《타임스》는 1868년에 현재 신문용 윤전기의 일반적인 방식인 두루마리 종이(권취지)를 사용하는 방식을 처음으로 채택했다.[8] 일본에서는 1890년 오사카 아사히 신문이 도입한 것이 최초이다.[8]
2. 2. 활판 윤전 인쇄기의 발전
영국의 윌리엄 니콜슨은 1790년에 회전식 인쇄기에 대한 특허를 출원하며 윤전 인쇄기의 기초를 마련했다.[1][2] 이후 독일의 프리드리히 쾨니히는 1810년에 증기 동력을 이용한 고속 실린더 인쇄기 특허를 내고 1812년에 완성하여 영국 타임스 신문사에 도입했다.[1][2]미국의 리처드 마치 호는 1843년에 기존 인쇄기의 왕복 운동 방식 대신, 곡면 활판을 회전하는 원통에 부착하는 방식의 활판 윤전 인쇄기를 고안했다.[4] 그는 이 설계로 [https://patents.google.com/patent/US3687 1844년 특허]를 취득했으며, 지속적인 개량을 통해 1846년에는 더욱 실용적인 형태의 윤전 인쇄기를 완성하여 [https://patents.google.com/patent/US5199 1847년 특허]를 받았다.[5] 이 인쇄기는 1851년 에든버러에 소개된 후, 1853년 런던의 《타임스》 신문사에 도입되어 신문 인쇄 속도를 획기적으로 높였다. 이후 프랑스(1866년), 독일(1873년), 스페인(1885년) 등지로 보급되었다.[6] 한편, A.S. 아벨이 운영하던 《볼티모어 선》은 미국에서 처음으로 호의 윤전 인쇄기를 도입한 신문사였다.[7]
《타임스》는 1868년에 두루마리 형태의 종이(권취지)를 직접 공급받아 인쇄하는 방식을 채택하여[8] 오늘날 신문 윤전기의 기본적인 형태를 갖추게 되었다. 일본에서는 1890년 오사카 아사히 신문이 윤전 인쇄기를 처음으로 도입했다.[8]
2. 3. 등사판 윤전 인쇄기의 발전

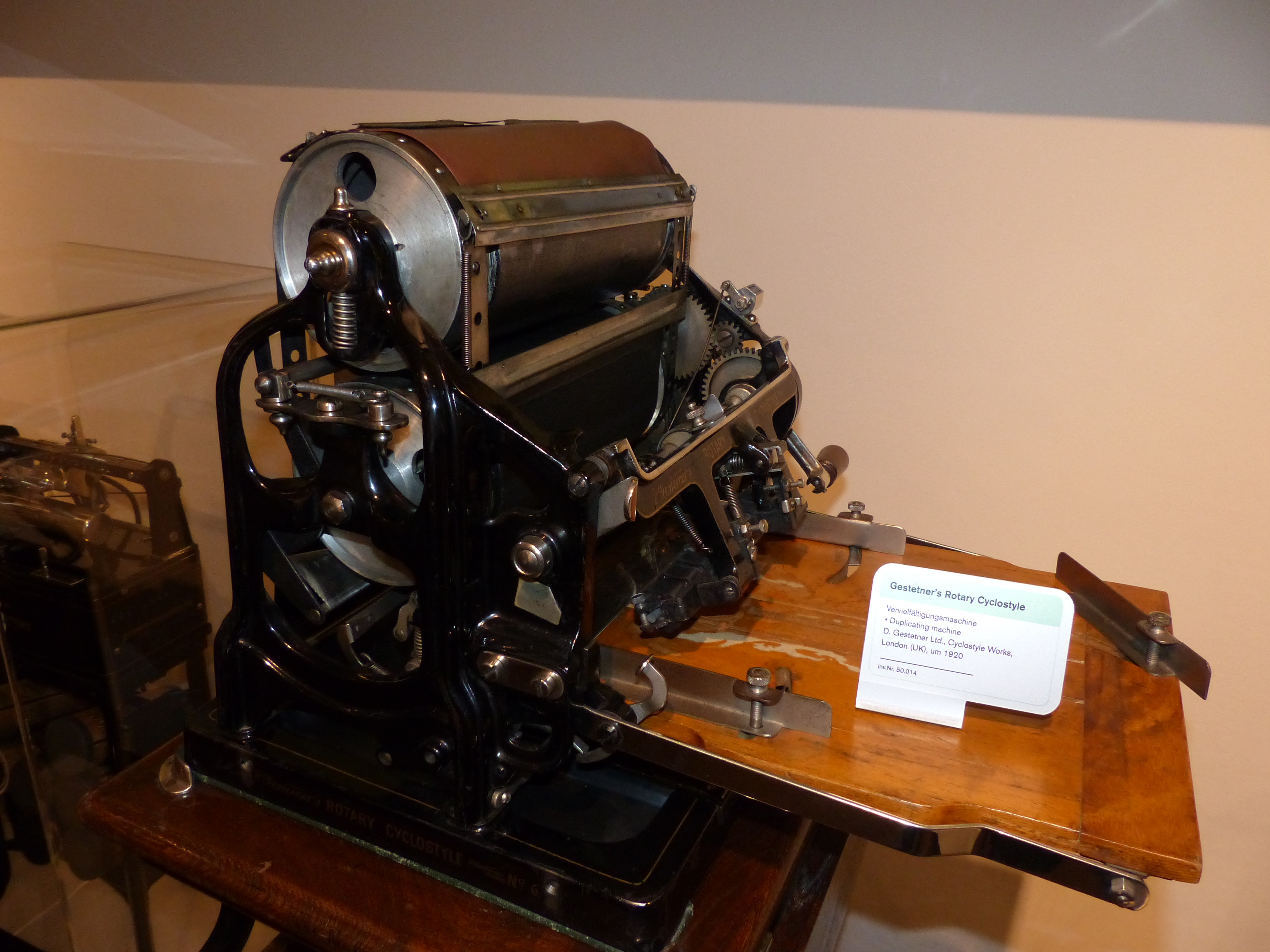

공판 인쇄 방식인 등사판은 1880년 미국의 토머스 에디슨이 발명하였고, 1887년에 미국 시카고의 A. B. 디크사(A・B・Dick)가 이를 상품화하였다. 이후 1898년에는 미국 네오 스타일사(Neo Style)가 단축식 윤전 등사기를 개발하였으며, 1901년에는 영국 게스테트너사(Gestetner)가 2축식 윤전 등사기를 개발하였다. 이러한 윤전 방식의 등사기는 20세기 후반 등사판이 점차 사용되지 않게 될 때까지 등사판 인쇄의 주요 방식으로 자리 잡았다.
2. 4. 오프셋 윤전 인쇄기의 발전
1903년 미국의 아이라 워싱턴 루벨이 오프셋 인쇄를 발명한 이후, 1911년에는 미국의 해리스 자동 인쇄기 회사(Harris Automatic Press Company)를 운영하던 찰스 해리스와 앨버트 해리스 형제가 기존의 활판용 윤전 인쇄기를 바탕으로 최초의 윤전 오프셋 인쇄기인 "로터리 레터 인쇄기"를 발명했다. 이후 1954년 미국의 신문 경영자 스타레이 T. 맥브레이어가 "뱅가드 신문 인쇄용 권취지식 오프셋 윤전기"를 개발하면서, 오프셋 윤전 인쇄기가 점차 윤전기의 주류로 자리 잡게 되었다.
3. 윤전 인쇄 방식
오늘날 주로 사용되는 윤전 인쇄 방식에는 크게 네 가지가 있다. 활판 인쇄, 옵셋 인쇄(웹 옵셋 포함), 그라비어 인쇄, 그리고 플렉소 인쇄가 그것이다. 이 방식들은 모두 인쇄를 위해 원통을 사용하지만, 작동 원리는 서로 다르다.
- 윤전 활판 인쇄: 원통 형태의 활자 금속판(스테레오타입)에 잉크를 묻혀 종이에 찍어내는 방식이다.
- 옵셋 인쇄: 화학적으로 이미지를 판에 적용하며, 물과 기름이 섞이지 않는 석판 인쇄의 원리를 이용하는 평판 인쇄 방식이다. 인쇄판에서 물이 묻는 비이미지 영역은 친수성, 잉크가 묻는 이미지 영역은 소수성의 성질을 이용한다.
- 그라비어 인쇄: 미세한 홈(셀)이 새겨진 구리 원통에 잉크를 채워 인쇄하는 방식이다. 각 색상별로 홈의 각도를 다르게 하여 정확한 색상 표현이 가능하다.
- 플렉소 인쇄: 유연한 고분자 판에 융기된 이미지를 만들어 찍어내는 릴리프 인쇄 방식이다.
한편, 우표 수집에서는 윤전 인쇄로 제작된 우표와 평판 인쇄로 제작된 우표의 크기가 미세하게 다른 경우가 있다. 이는 윤전 인쇄 과정에서 우표 이미지가 약간 더 넓은 간격으로 배치되기 때문이며, 이로 인해 개별 우표의 크기가 일반적으로 0.5mm에서 1mm 정도 더 커질 수 있다.
3. 1. 활판 인쇄

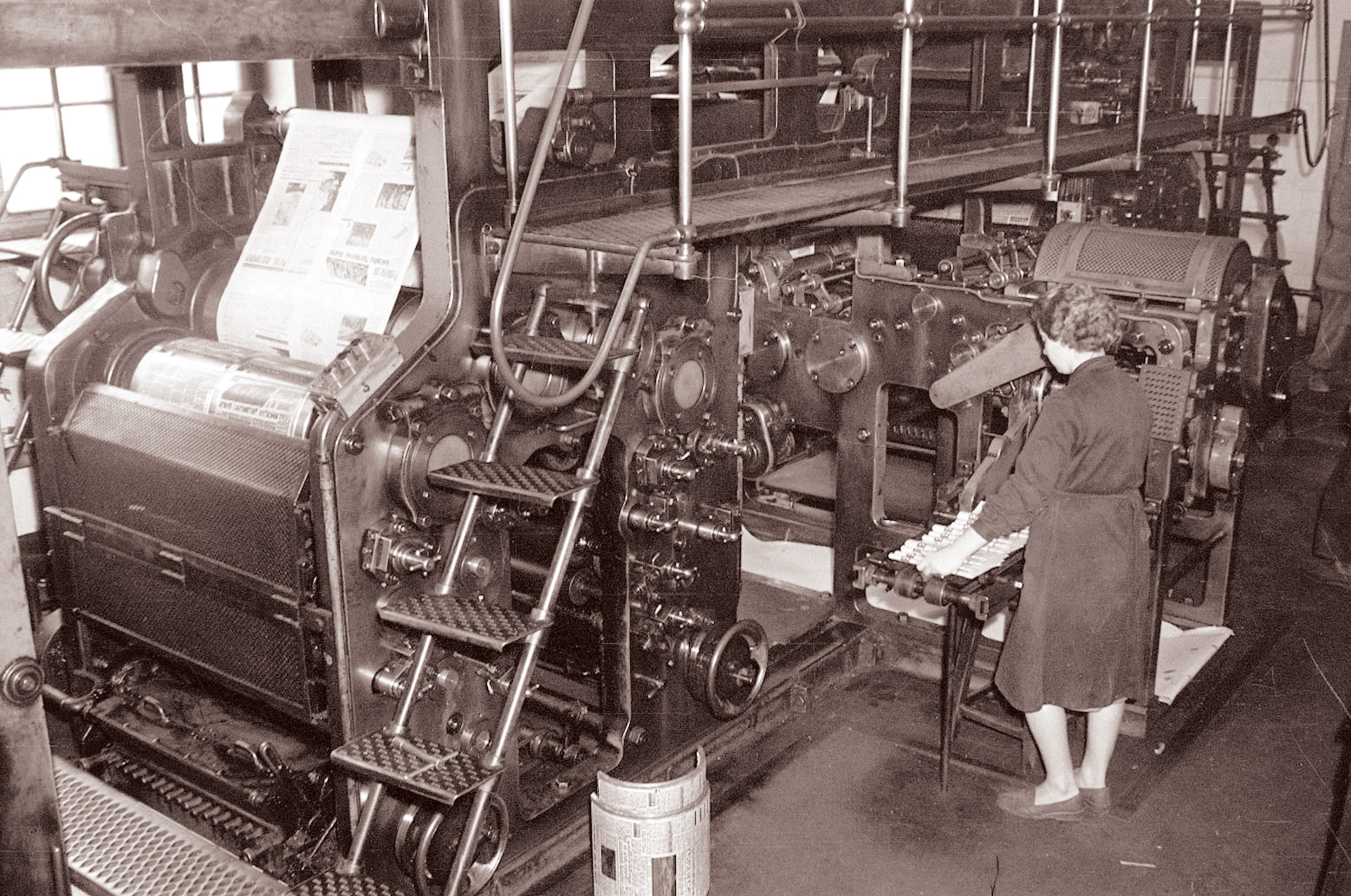

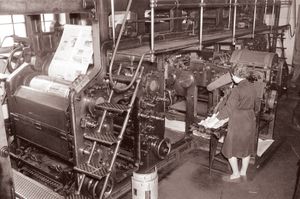

윤전 활판 인쇄는 원통 형태의 활자 금속판을 사용한다. 스테레오타입이라고 불리는 이 판들은 잉크를 입혀 연속된 종이 롤에 압착하는 방식으로 인쇄한다. 이 방식은 20세기 중반까지 대부분의 주요 신문을 인쇄하는 데 널리 사용되었다.1843년 영국의 리처드 마치 호는 판을 왕복시키는 기존의 고속 인쇄 공정을 개선하여, 굽은 판을 주조하여 회전하는 원통에 고정하는 최초의 활판 윤전 인쇄기를 고안하였고 1844년에 특허를 취득했다. 이후 개량을 거듭하여 실용적인 윤전 인쇄기를 1846년에 완성하고 1847년에 다시 특허를 받았다.
영국의 타임스 지는 1853년에 이 윤전기를 도입했으며, 1868년에는 현재 신문용 윤전기의 일반적인 방식인 권취지(롤 형태의 종이) 방식을 처음으로 채택했다.[8] 일본에서는 1890년 오사카 아사히 신문이 도입한 것이 최초이다.[8]
3. 2. 옵셋 인쇄
옵셋 인쇄는 이미지가 화학적으로 판에 적용되는 방식으로 이루어진다. 일반적으로 판 재료의 감광층을 빛에 노출시켜 이미지를 형성한다. 이 방식은 석판 인쇄의 원리, 즉 물과 기름이 서로 섞이지 않는 성질에 기반하며, 이를 통해 평판 인쇄 과정이 작동한다. 인쇄판에서 물에 젖는 표면(이미지가 없는 영역)은 친수성이라 하고, 물에 젖지 않는 표면(이미지가 있는 영역)은 소수성이라고 부른다.1903년 미국의 아이라 워싱턴 루벨이 오프셋 인쇄 기술을 발명했으며, 1911년에는 미국의 해리스 자동 인쇄기 회사(Harris Automatic Press Company)를 경영하던 찰스 해리스와 앨버트 해리스 형제가 활판용 윤전 인쇄기를 바탕으로 최초의 윤전 오프셋 인쇄기인 "로터리 레터 인쇄기"를 발명했다. 이후 1954년 미국의 신문 경영자 스타레이 T. 맥브레이어가 "뱅가드 신문 인쇄용 권취지식 오프셋 윤전기"를 개발하면서 오프셋 윤전 인쇄기는 윤전기의 주류 방식으로 자리 잡게 되었다.
3. 3. 그라비어 인쇄
그라비어 인쇄는 작은 셀 또는 구멍이 구리 원통에 새겨져 잉크로 채워지는 과정이다. 모든 색상은 서로 다른 각도로 새겨지므로 인쇄 시 모든 색상이 적절한 위치에 배치되어 적절한 이미지를 제공한다.3. 4. 플렉소그래피
플렉소그래피는 일반적인 고분자 기반 판에 융기된 이미지를 생성하는 릴리프 시스템이다.4. 인쇄 속도
대한민국이나 일본 등 일부 국가와 미국을 비롯한 해외에서는 신문 윤전기의 인쇄 속도를 표기하는 방식에 차이가 있다. 예를 들어, 대한민국이나 일본에서 시간당 20만 부를 인쇄한다고 표기하는 윤전기는 미국에서는 시간당 10만 부 인쇄로 표기될 수 있다.
이러한 차이는 속도를 계산하는 기준이 다르기 때문에 발생한다. 대한민국이나 일본 등에서는 양면 인쇄를 기준으로 속도를 표기하는 경우가 많다. 이는 특정 페이지 수(예: 48페이지)를 인쇄할 수 있는 기계로 그 절반 페이지 수(예: 24페이지)의 신문을 2배 빠르게 인쇄하는 경우를 기준으로 삼는 방식이다. 반면, 미국 등에서는 단면 인쇄를 기준으로, 즉 48페이지를 인쇄하는 기계가 실제로 48페이지 분량의 신문을 인쇄하는 속도를 기준으로 표기한다.
5. 주요 인쇄기 제조사
- 고모리사
- 이상과학공업
- 시바우라 기계[10]
- 도쿄 기계 제작소[12]
- 미쓰비시 중공업 (최대 2036년까지 철수[9])
- 고스 재팬
- 하이델베르그 재팬
- 세이켄 그래픽스[11]
- 타이요 기계 제작소[13]
