1. 개요
음극선 발광은 고에너지 전자빔이 반도체, 절연체 등 물질에 충돌하여 발생하는 발광 현상이다. 전자빔이 물질 내 전자를 여기시키고, 여기된 전자가 재결합하면서 광자를 방출하는 원리이다. 음극선 발광 현미경은 재료의 내부 구조를 분석하여 조성, 성장, 품질에 대한 정보를 얻는 데 활용되며, 광학 음극선 발광 현미경과 주사 전자 현미경(SEM) 기반 음극선 발광 기술이 있다. 이 기술은 반도체, 광물, 재료 과학, 나노 기술 등 다양한 분야에서 응용되며, 반도체 집적 회로 결함 매핑, 금속 나노입자 표면 플라즈몬 공명 연구 등에 활용된다.
더 읽어볼만한 페이지
- 전자빔 - 전자빔 리소그래피
전자빔 리소그래피는 전자빔을 사용하여 기판에 미세 패턴을 만드는 반도체 제조 기술로, 고해상도 구현이 가능하지만 느린 속도, 샷 노이즈, 근접 효과, 대전 등의 문제로 대량 생산에는 부적합하며 주로 소량 생산이나 마스크 제작에 사용되고, 처리량 향상을 위한 다중 전자빔 기술 개발이 진행 중이다. - 전자빔 - 저에너지 전자 회절
저에너지 전자 회절(LEED)은 저에너지 전자빔을 시료 표면에 조사하여 발생하는 회절 패턴을 분석하여 표면의 원자 구조를 연구하는 표면 과학 기법으로, 표면에 민감하여 표면층의 원자 배열, 재구성, 흡착물의 구조 등을 밝히는 데 사용된다. - 발광 - 황화 아연
황화 아연(ZnS)은 아연과 황의 화합물로, 섬아연석과 섬아연광의 두 가지 결정 형태로 존재하며, 다양한 산업 분야에서 섬광체, 안료 등으로 활용되고 도핑에 따라 반도체로도 사용될 수 있으며, 초기 원자물리학 연구에도 기여했다. - 발광 - 인광
인광은 빛을 흡수한 후 비교적 긴 시간 동안 빛을 방출하는 현상으로, 삼중항 상태를 거쳐 에너지를 방출하는 원리를 이용하며 형광등 코팅, 시계 문자판, 안전 표지판 등에 활용되는 야광 재료의 원리이다. - 광원 - 발광 다이오드
발광 다이오드(LED)는 전기에너지를 빛으로 변환하는 반도체 소자이며, 낮은 소비전력과 긴 수명을 바탕으로 조명, 디스플레이 등 다양한 분야에서 활용된다. - 광원 - 초신성
초신성은 항성의 폭발적 최후 단계로 막대한 에너지를 방출하며 중원소를 우주에 퍼뜨리는 현상으로, 천문학 발전에 기여했고 다양한 유형으로 분류되며, 최근 초기 우주에서 발생한 초신성 발견으로 항성 진화 및 우주론 연구에 기여하고 있다.
| 음극선 발광 | |
|---|---|
| 개요 | |
| 정의 | 전자빔이 물질과 상호 작용할 때 물질에서 방출되는 광학적 및 전자기적 현상 |
| 관련 분야 | 전자 현미경 분광학 재료 과학 |
| 원리 | |
| 여기 | 입사 전자 빔은 고체 물질의 전자를 여기시킴 전도대 또는 가전자대에서 발생 |
| 완화 | 여기된 전자는 전도대에서 가전자대로 되돌아감 |
| 발광 | 전자가 바닥 상태로 되돌아갈 때 에너지 방출 에너지 일부는 광자 형태로 방출되어 음극선 발광 발생 |
| 파장 | 방출된 빛의 파장은 물질의 띠 간격 및 결함 수준에 따라 달라짐 |
| 특징 | |
| 스펙트럼 범위 | 자외선에서 적외선까지 넓은 스펙트럼 범위에 걸쳐 방출 가능 |
| 요인 | 물질의 조성, 불순물, 온도 및 전자빔 매개변수에 의해 영향 받음 |
| 응용 분야 | |
| 전자 현미경 | 주사 전자 현미경 (SEM) 및 투과 전자 현미경 (TEM)에서 사용 재료의 이미지 및 분광 특성 분석 |
| 형광체 | 음극선관 (CRT) 디스플레이 및 기타 발광 장치에서 사용 높은 에너지의 전자빔을 맞으면 빛을 내는 물질 |
| 반도체 | 반도체 재료의 결함 및 불순물 특성화에 사용 반도체 장치 성능에 대한 정보 제공 |
| 지질학 | 광물, 암석 및 기타 지질학적 표본의 조성 및 미세 구조 연구에 사용 암석의 기원과 진화에 대한 정보 제공 |
| 보안 | 위조 문서를 탐지하는 데 사용 |
| 장점 | |
| 비파괴 분석 | 샘플을 손상시키지 않고 재료의 특성 분석 가능 |
| 높은 공간 분해능 | 재료의 작은 특징을 이미징하고 분석 가능 |
| 원소 특이성 | 샘플의 원소 조성에 대한 정보 제공 |
| 단점 | |
| 샘플 준비 | 분석 전에 특수 샘플 준비 필요 |
| 빔 손상 | 고에너지 전자빔이 샘플을 손상시킬 수 있음 |
| 해석 | 스펙트럼을 정확하게 해석하려면 전문 지식 필요 |
| 관련 기술 | |
| 광발광 | 물질이 광자에 의해 여기될 때 빛을 방출하는 현상 |
| 전자선 유도 전류 | 반도체 재료에서 전자빔에 의해 생성된 전류를 측정하는 기술 |
2. 음극선 발광의 원리
음극선 발광은 전도대의 전자가 가전자대의 정공과 재결합하면서 에너지를 빛의 형태로 방출하는 현상이다. 이 때 발생하는 에너지 차이(밴드갭)는 광자 형태로 방출될 수 있다. 광자의 에너지(색상)와 광자가 방출될 확률, 즉 포논이 방출되지 않을 확률은 재료, 재료의 순도, 결함의 존재에 따라 달라진다. 음극선 발광에서는 고에너지 전자빔이 반도체에 충돌하는 과정에서 전자가 가전자대에서 전도대로 여기된다.[1]
2. 1. 전자-정공 쌍 생성
고에너지 전자빔이 반도체에 충돌하면 1차 전자의 비탄성 산란으로 인해 2차 전자, 오제 전자, X-선이 방출된다.[1] 이러한 현상은 연쇄 반응을 일으켜 입사 전자당 최대 103개의 2차 전자를 생성한다.[1] 2차 전자는 물질의 밴드갭 에너지의 약 3배에 해당하는 운동 에너지()를 가질 때 가전자대의 전자를 전도대로 여기시킬 수 있다.[2] 이 과정에서 과잉 에너지는 포논으로 전달되어 격자를 가열한다. 전자빔 여기는 광발광과 달리 조사되는 물질의 밴드갭 에너지가 입사광 에너지에 의해 제한되지 않는다는 장점이 있다. 따라서 음극선 발광에서는 거의 모든 비금속 물질이 조사 대상이 될 수 있으며, 밴드 구조 측면에서 고전적인 반도체, 절연체, 세라믹, 보석, 광물, 유리를 동일하게 취급할 수 있다.2. 2. 재결합 및 발광
반도체에서 발광은 전도대의 전자가 가전자대의 정공과 재결합할 때 발생한다. 이 과정에서 발생하는 에너지 차이(밴드갭)는 광자 형태로 방출될 수 있다.[1] 광자의 에너지(색상)와 광자가 방출될 확률(포논이 방출되지 않을 확률)은 재료, 재료의 순도, 결함 존재 여부에 따라 달라진다.[1]음극선 발광에서는 고에너지 전자빔이 반도체에 충돌하여 전자가 가전자대에서 전도대로 여기된다. 그러나 1차 전자는 에너지가 너무 커서 직접 전자를 여기시키지 못하고, 비탄성 산란을 통해 2차 전자, 오제 전자, X-선을 방출한다. 이들이 다시 산란되면서 연쇄 반응을 일으켜 입사 전자당 최대 103개의 2차 전자를 생성한다.[1]
2차 전자는 물질의 밴드갭 에너지의 약 3배에 해당하는 운동 에너지()를 가질 때 가전자대의 전자를 전도대로 여기시킬 수 있다.[2] 전도대로 여기된 전자는 가전자대의 정공과 재결합하며 광자를 생성한다. 과잉 에너지는 포논으로 전달되어 격자를 가열한다.
전자빔 여기의 장점은 광발광과 달리 조사되는 물질의 밴드갭 에너지가 입사광의 에너지에 의해 제한되지 않는다는 것이다. 따라서 음극선 발광에서는 거의 모든 비금속 물질이 조사 대상이 될 수 있으며, 밴드 구조 측면에서 고전적인 반도체, 절연체, 세라믹, 보석, 광물, 유리를 동일하게 취급할 수 있다.
2. 3. 밴드갭 에너지와 발광 특성
반도체에서 발광은 전도대의 전자가 가전자대의 정공과 재결합하면서 발생한다. 이 과정에서 발생하는 에너지 차이(밴드갭)는 광자 형태로 방출될 수 있다. 광자의 에너지(색상)와 광자가 방출될 확률(포논이 방출되지 않을 확률)은 재료, 순도, 결함 유무에 따라 달라진다.[1] 음극선 발광에서는 고에너지 전자빔이 반도체에 충돌하여 전자가 가전자대에서 전도대로 여기된다. 그러나 1차 전자는 직접 전자를 여기시키기에는 에너지가 너무 높아, 2차 전자, 오제 전자, X-선의 방출을 유발하고, 이들이 다시 산란된다. 이러한 연쇄 반응은 입사 전자당 최대 103개의 2차 전자를 생성한다.[1] 이 2차 전자들은 물질의 밴드갭 에너지의 약 3배에 해당하는 운동 에너지를 가질 때 () 가전자대의 전자를 전도대로 여기시킬 수 있다.[2] 이후 전자가 가전자대의 정공과 재결합하여 광자를 생성한다. 과잉 에너지는 포논으로 전달되어 격자를 가열한다. 전자빔 여기의 장점은 광발광과 달리 입사광의 에너지에 제한받지 않고 다양한 밴드갭 에너지를 갖는 물질을 분석할 수 있다는 것이다. 따라서 음극선 발광에서는 반도체뿐만 아니라 절연체, 세라믹, 보석, 광물, 유리 등 거의 모든 비금속 물질을 분석할 수 있다.[1]3. 음극선 발광 현미경
음극선 발광 현미경은 일반적인 광학 현미경 또는 주사 전자 현미경(SEM)에 음극선 발광 검출기를 결합한 장치이다. 지질학, 광물학, 재료 과학, 반도체 공학 분야에서 이 현미경을 사용하여 반도체, 암석, 세라믹, 유리 등의 내부 구조를 검사하고, 재료의 조성, 성장 및 품질에 대한 정보를 얻는다.
전자빔이 시료에 부딪히면 빛이 방출되는데, 이 빛은 타원경 등의 광학계로 모아진다. 광섬유를 통해 현미경 외부로 전달된 빛은 모노크로메이터에서 파장별로 분리되고, 광전자 증배관에서 검출된다. 현미경의 전자선을 X-Y 패턴으로 주사하고 각 지점에서 방출되는 빛을 조사하여 시료의 광학 활성 맵(음극선 발광 화상)을 얻을 수 있다. 고정된 지점이나 영역에서 방출되는 빛의 파장 의존성을 측정하여 스펙트럼 특성(음극선 발광 분광)을 기록할 수도 있다. CCD 카메라를 사용하면 맵의 각 지점에서 전체 스펙트럼(하이퍼스펙트럴 화상)을 얻을 수 있으며, 광학 특성과 전자 현미경으로 관찰한 구조적 특성을 연관시킬 수 있다.
전자 현미경 기반 기술은 공간 분해능이 뛰어나다. 주사 전자 현미경에서는 수십 나노미터, (주사) 투과 전자 현미경에서는 나노미터 크기의 특징까지 구별할 수 있다.[10][11] 빔 블랭커나 펄스 전자원을 사용하면 나노초에서 피코초 영역의 시간 분해능 계측도 가능하다. 이러한 기술은 양자 우물이나 양자점 등의 저차원 반도체 구조를 조사하는 데 유용하다.
최근에는 광학 현미경과 전자 현미경을 통합하여 가시광선 상과 높은 배율을 동시에 얻을 수 있는 시스템도 개발되고 있다.[12]
3. 1. 광학 음극선 발광 현미경
음극선 발광(CL) 현미경은 일반적인 광학 현미경과 음극선관을 결합한 장치이다. 전자빔에 의해 조사된 고체 연마 박편의 발광 특성을 영상화하도록 설계되었다.음극선 발광 현미경을 사용하면 일반적인 광학 조건에서는 보이지 않는 결정 또는 조직 내의 구조를 볼 수 있다. 예를 들어, 광물의 성장에 대한 귀중한 정보를 얻을 수 있다. CL 현미경은 지질학, 광물학 및 재료 과학에서 암석, 광물, 화산재, 유리, 세라믹, 콘크리트, 플라이 애시 등을 연구하는 데 사용된다.
CL 색상 및 강도는 시료의 특성과 전자총의 작동 조건에 따라 달라진다. 여기서 가속 전압과 전자빔의 빔 전류가 매우 중요하다. 오늘날 두 가지 유형의 CL 현미경이 사용되고 있다.
- '''냉음극 방식''': 코로나 방전 튜브를 사용하여 전자빔을 생성한다. 냉음극 CL 현미경은 가장 단순하고 경제적인 유형이다. 전자 현미경과 같은 다른 전자 충격 기술과 달리, 냉음극 발광 현미경은 전자를 따라 양이온을 제공하여 표면 전하 축적을 중화시키고, 시료에 전도성 코팅을 적용할 필요가 없다.
- '''열음극 방식''': 텅스텐 필라멘트가 있는 전자총으로 전자빔을 생성한다. 열음극의 장점은 정밀하게 제어 가능한 높은 빔 강도로, 약하게 발광하는 재료(예: 석영)에서도 빛의 방출을 자극할 수 있다는 것이다. 시료의 대전 방지를 위해 표면을 금 또는 탄소의 전도성 층으로 코팅해야 한다. 이는 일반적으로 스퍼터 증착 장치 또는 탄소 코터를 사용하여 수행된다.
3. 2. 주사 전자 현미경(SEM) 기반 음극선 발광

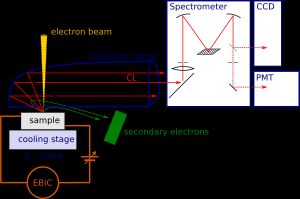

주사 전자 현미경(SEM)에서 집속된 전자빔은 시료에 충돌하여 빛을 방출시키고, 이 빛은 타원형 거울과 같은 광학계에 의해 수집된다.[3] 광섬유는 빛을 현미경 밖으로 전달하여 분광기에서 구성 파장으로 분리된 후 광전자 증배관(PMT)으로 검출된다.[3] 현미경 빔을 X-Y 패턴으로 주사하고 각 지점에서 방출된 빛을 측정하여 시료의 광학적 활성에 대한 맵을 얻을 수 있다 (음극선 발광 영상).[3]
고정된 지점 또는 특정 영역에 대한 파장 의존성을 측정하여 스펙트럼 특성을 기록할 수도 있다 (음극선 발광 분광법).[3] 광전자 증배관을 CCD 카메라로 교체하면 맵의 각 지점에서 전체 스펙트럼을 측정할 수 있는데, 이를 과분광 영상이라고 한다.[3] 이와 같이 물체의 광학적 특성은 전자 현미경으로 관찰한 구조적 특성과 연관시킬 수 있다.[3]
주사 전자 현미경 기반 기술의 주요 장점은 뛰어난 공간 분해능이다.[10] 주사 전자 현미경에서는 수십 나노미터 정도의 분해능을 얻을 수 있으며,[10] (주사) 투과 전자 현미경(TEM)에서는 나노미터 크기의 특징도 구분할 수 있다.[11] 빔 블랭커 또는 펄스 전자원을 사용하여 전자빔을 나노초 또는 피코초 펄스로 "분할"하면, 나노초에서 피코초 수준의 시간 분해능 측정도 가능하다.[11] 이러한 고급 기술은 양자 우물이나 양자점과 같은 저차원 반도체 구조를 검사하는 데 유용하다.[11]
4. 응용 분야
음극선 발광은 여러 분야에서 재료의 특성을 분석하고 결함을 검출하는 데 사용된다.
반도체의 경우, GaAs나 GaN과 같은 직접 천이 반도체는 음극선 발광 기술로 쉽게 검사할 수 있다. 규소와 같은 간접 천이 반도체도 약한 음극선 발광을 방출하여 검사가 가능하다. 특히, 전위된 실리콘의 발광은 집적 회로의 결함을 찾는 데 사용될 수 있다.[3][4]
지질학 및 광물학에서 음극선 발광(CL) 현미경은 일반 현미경과 음극선관을 결합한 장치로, 전자빔에 의해 조사된 고체 연마 박편의 발광 특성을 영상화한다. 이를 통해 광물의 성장에 대한 정보를 얻을 수 있다. 일반적인 광학 조건에서는 보이지 않는 결정 또는 조직 내의 구조를 볼 수 있게 해준다. CL 현미경은 암석, 광물, 화산재, 유리등을 연구하는 데 사용된다. CL 색상 및 강도는 시료의 특성과 전자총의 작동 조건(가속 전압, 전자빔 전류)에 따라 달라진다.
CL 현미경에는 두 가지 유형이 있다.
- '''코로나 방전 튜브를 사용하는 "냉음극" 방식''': 간단하고 경제적이다. 전자 현미경과 달리 전자를 따라 양이온을 제공하여 표면 전하 축적을 중화시키므로, 시료에 전도성 코팅을 적용할 필요가 없다.
- '''"열음극" 방식''': 텅스텐 필라멘트가 있는 전자총으로 전자빔을 생성한다. 정밀하게 제어 가능한 높은 빔 강도를 가지며, 약하게 발광하는 재료(예: 석영)에서도 빛의 방출을 자극할 수 있다. 시료 표면을 금 또는 탄소의 전도성 층으로 코팅해야 한다.
재료 과학 분야에서 음극선 발광 검출기가 장착된 주사 전자 현미경](SEM)], 또는 광학
4. 1. 반도체
GaAs나 GaN과 같은 직접 천이 반도체는 음극선 발광 기술로 가장 쉽게 검사할 수 있지만, 규소와 같은 간접 천이 반도체도 약한 음극선 발광을 방출하므로 검사할 수 있다. 특히, 전위된 실리콘의 발광은 고유 실리콘과 다르며, 집적 회로의 결함을 매핑하는 데 사용될 수 있다.[3][4]4. 2. 광물학 및 지질학
지질학, 광물학에서 음극선 발광(CL) 현미경은 일반적인 광학 현미경과 음극선관을 결합한 장치로, 전자빔에 의해 조사된 고체 연마 박편의 발광 특성을 영상화하도록 설계되었다. 이를 통해 광물의 성장에 대한 귀중한 정보를 얻을 수 있다.음극선 발광 현미경을 사용하면 일반적인 광학 조건에서는 보이지 않는 결정 또는 조직 내의 구조를 볼 수 있다. CL 현미경은 암석, 광물, 화산재, 유리등을 연구하는 데 사용된다. CL 색상 및 강도는 시료의 특성과 전자총의 작동 조건에 따라 달라지는데, 가속 전압과 전자빔의 빔 전류가 매우 중요하다. 오늘날 사용되는 CL 현미경은 두 가지 유형이 있다.
- '''코로나 방전 튜브를 사용하여 전자빔을 생성하는 "냉음극" 방식''': 가장 단순하고 경제적인 유형이다. 전자 현미경과 달리 전자를 따라 양이온을 제공하여 표면 전하 축적을 중화시키므로, 시료에 전도성 코팅을 적용할 필요가 없다.
- '''"열음극" 방식''': 텅스텐 필라멘트가 있는 전자총으로 전자빔을 생성한다. 정밀하게 제어 가능한 높은 빔 강도를 가지며, 약하게 발광하는 재료(예: 석영)에서도 빛의 방출을 자극할 수 있다는 장점이 있다. 시료의 대전 방지를 위해 표면을 금 또는 탄소의 전도성 층으로 코팅해야 하며, 이는 일반적으로 스퍼터 증착 장치 또는 탄소 코터를 사용하여 수행된다.
4. 3. 재료 과학
지질학, 광물학, 재료 과학, 반도체 공학 분야에서, 음극선 발광 검출기가 장착된 주사 전자 현미경](SEM)], 또는 광학4. 4. 나노 기술
최근 전자 현미경에서 수행되는 음극선 발광은 금속 나노입자의 표면 플라즈몬 공명 연구에 활용되고 있다.[6] 금속 나노입자의 표면 플라즈몬은 빛을 흡수하고 방출할 수 있지만, 그 과정은 반도체에서의 과정과 다르다. 마찬가지로, 음극선 발광은 평면 유전체 광결정 및 나노구조 광학 재료의 국소 상태 밀도를 매핑하는 탐침으로 활용되고 있다.[7]참조
