1. 개요

인텔 코어 i5는 인텔이 생산하는 중앙 처리 장치(CPU) 브랜드로, 데스크톱, 모바일, 임베디드 시스템 등 다양한 플랫폼에서 사용된다. 린필드, 클락데일, 샌디브릿지, 아이비브릿지, 하스웰, 브로드웰, 스카이레이크, 카비레이크, 커피레이크, 코멧레이크, 로켓레이크, 앨더레이크, 랩터레이크 등 여러 세대에 걸쳐 다양한 마이크로아키텍처를 기반으로 출시되었으며, 각 세대별로 코어 수, 캐시 용량, TDP(열 설계 전력), 내장 GPU, 지원 소켓 등이 다르다. 코어 i5는 인텔 코어 i7과 비교하여 하이퍼스레딩 기술 비활성화, 더 적은 L3 캐시 용량, 낮은 TDP 등의 차이점을 보인다.

더 읽어볼만한 페이지

인텔의 마이크로프로세서 - 인텔 80386
인텔 80386은 1985년 출시된 x86 아키텍처의 32비트 마이크로프로세서로, 온칩 메모리 관리 장치, 3단계 파이프라인, 세 가지 동작 모드를 제공하며, 개인용 컴퓨터와 임베디드 시스템에 널리 사용되었지만 현재는 생산 및 지원이 중단되었고, 32비트 명령어 집합은 현대 x86 아키텍처의 기반이 되었다.
인텔의 마이크로프로세서 - 인텔 4004
인텔 4004는 1971년 인텔에서 출시된 세계 최초의 상용 마이크로프로세서 중 하나이며, 4비트 아키텍처를 기반으로 계산기 라인에 탑재하기 위해 개발되었고, 컴퓨터 소형화와 개인용 컴퓨터 시대에 기여했다.
인텔 x86 마이크로프로세서 - 인텔 80386
인텔 80386은 1985년 출시된 x86 아키텍처의 32비트 마이크로프로세서로, 온칩 메모리 관리 장치, 3단계 파이프라인, 세 가지 동작 모드를 제공하며, 개인용 컴퓨터와 임베디드 시스템에 널리 사용되었지만 현재는 생산 및 지원이 중단되었고, 32비트 명령어 집합은 현대 x86 아키텍처의 기반이 되었다.
인텔 x86 마이크로프로세서 - 인텔 4004
인텔 4004는 1971년 인텔에서 출시된 세계 최초의 상용 마이크로프로세서 중 하나이며, 4비트 아키텍처를 기반으로 계산기 라인에 탑재하기 위해 개발되었고, 컴퓨터 소형화와 개인용 컴퓨터 시대에 기여했다.
낡은 정보를 포함한 문단 - 추미애
추미애는 대한민국의 판사 출신 정치인으로, 김대중 전 대통령의 권유로 정계에 입문하여 다선 국회의원, 더불어민주당 대표, 법무부 장관을 역임했다.
낡은 정보를 포함한 문단 - 옥천군
옥천군은 충청북도 남부에 위치하며 신석기 시대부터 사람이 살았던 곳으로 백제와 신라의 각축장이었고 조선 태종 때 옥천이라는 지명을 얻어 현재는 대전광역시의 위성도시로서 경부고속도로와 경부선 철도가 지난다.

인텔 코어 i5
Core i5
주요 정보
제11세대 Intel Core i5 로고
생산 시작	2009년 9월
판매자	인텔
설계자	인텔
생산자	인텔
최대 공정 규칙	45nm
최소 공정 규칙	Intel 7
명령어 집합	Intel 64
아키텍처	x86
마이크로아키텍처	Nehalem Sandy Bridge Haswell Skylake Cypress Cove Sunny Cove Willow Cove Golden Cove Raptor Cove Gracemont
코어 수	2 ~ 14 (스레드 수: 4 ~ 20)
이전 세대 프로세서	Core 2
다음 세대 프로세서	Core Ultra 5 Core 5 Core M
소켓	LGA1156 LGA1155 LGA1150 LGA1151 LGA1151v2 LGA1200 LGA1700 LGA2066
코드네임	Lynnfield Clarkdale Arrandale Sandy Bridge Ivy Bridge Haswell Broadwell Skylake Kaby Lake Amber Lake Coffee Lake Whiskey Lake Comet Lake Rocket Lake Ice Lake Tiger Lake Alder Lake Raptor Lake

2. 제품

코어 2의 후속 제품으로, 처음에는 네할렘 마이크로아키텍처를 기반으로 출시되었고 이후 샌디브리지 마이크로아키텍처 등 여러 세대에 걸쳐 발전해왔다. 샌디브리지부터는 2세대 코어 i5 시리즈로 자리매김했으며, 2011년 1월 9일에는 메인스트림급 코어 i5의 소켓이 LGA 1156에서 LGA 1155로 전환되었다.^[11]

코어 i5는 성능과 가격 면에서 일반 사용자를 위한 주력 제품군에 해당한다. 상위 제품군으로는 고급형 Core i7이 있으며, 하위 제품군으로는 Core i3, 펜티엄, 셀러론 등이 있다.^[11]

코어 i5는 데스크톱, 모바일, 임베디드 등 다양한 용도로 여러 세대에 걸쳐 다양한 모델이 출시되었다. 상세한 제품 목록 및 세대별 특징은 인텔 코어 i5 마이크로프로세서 목록 문서 및 하위 섹션에서 확인할 수 있다.

2. 1. 데스크톱용 라인업

제품은 다음과 같다.^[11]

코드 이름	상품명	코어	L3 캐시	소켓	TDP	입출력 버스
린필드	코어 i5-7xx	4	8 MB	LGA 1156	95 W	DMI
린필드	코어 i5-7xxS	4	8 MB		82 W	DMI
클락데일	코어 i5-6xx	2	4 MB		73-87 W	DMI, 내장 GPU
애런데일	코어 i5-4xxM		3 MB	PGA-988 BGA-1288^[12]	35 W
	코어 i5-5xxM				35 W
	코어 i5-5xxUM				18 W
샌디브릿지	코어 i5-2xxx (i5-2300, i5-2310, i5-2320, i5-2390T, i5-2400, i5-2405S, i5-2450P, i5-2500, i5-2500K, i5-2500S, i5-2500T, i5-2550K)^[13]	2/4	3/6 MB	LGA 1155	35-95 W	DMI 2.0, 내장 GPU HD 2000 / HD 3000 (K 시리즈)
아이비브릿지	코어 i5-3xxx (i5-3317U, i5-3330, i5-3330S, i5-3335S, i5-3340, i5-3340S, i5-3350P, i5-3450, i5-3450S, i5-3470, i5-3470K, i5-3470S, i5-3470T, i5-3475S, i5-3550, i5-3550S, i5-3570, i5-3570K, i5-3570S, i5-3570T)	2/4	3/6 MB	LGA 1155	35-77 W	DMI 2.0, PCIe 3.0, 내장 GPU HD 2500 / HD 4000 (K 시리즈)
하스웰	코어 i5-4xxx (i5-4430, i5-4430S, i5-4440, i5-4440S, i5-4460, i5-4460S, i5-4460T, i5-4570, i5-4570R, i5-4570S, i5-4570T, i5-4590, i5-4590S, i5-4590T, i5-4670, i5-4670K, i5-4670R, i5-4670S, i5-4670T, i5-4690, i5-4690K, i5-4690S, i5-4690T)	2/4	4/6 MB	LGA 1150	35-88 W	내장 GPU HD 4600 / Iris Pro 5200
브로드웰	코어 i5-5xxx (i5-5xxxU, i5-5350H, i5-5575R, i5-5675C, i5-5675R)	2/4	3/4 MB	LGA 1150 / BGA	15-65 W	내장 GPU Iris 6000 / Iris 6100 / Iris Pro 6200
스카이레이크	코어 i5-6xxx (i5-62xxU, i5-63xxU/HQ, i5-6400, i5-64xxT/EQ/HQ, i5-6500, i5-6500T, i5-6600, i5-6600K, i5-6600T, i5-6600TE)	2/4	3/4/6 MB	LGA 1151 / BGA	15-91 W	내장 GPU HD 510 / HD 520 / HD 530 / Iris 540 / Iris 550 / Iris Pro 580
카비레이크	코어 i5-7xxx (i5-72xxU, i5-73xxU/HQ, i5-7400, i5-74xxT/EQ/HQ, i5-7500, i5-7500T, i5-7600, i5-7600K, i5-7600T, i5-7600TE, i5-7640X)	2/4	3/4/6 MB	LGA 1151 / LGA 2066 / BGA	15-112 W	내장 GPU HD 610 / HD 620 / HD 630 / Iris Plus 640

2. 1. 1. 네할렘 마이크로아키텍처 (1세대)

최초의 코어 i5 프로세서는 네할렘(Nehalem) 마이크로아키텍처를 기반으로 하며, 데스크톱용으로는 '''린필드(Lynnfield)'''와 '''클락데일(Clarkdale)''', 노트북용으로는 '''애런데일(Arrandale)'''이라는 코드명의 제품군이 출시되었다.^[11]

=== 린필드 (Lynnfield) ===

린필드는 45nm 공정으로 제조된 데스크톱용 프로세서로, 4개의 코어를 가지고 있지만 하이퍼스레딩 기술은 지원하지 않아 4개의 스레드를 처리한다. LGA 1156 소켓을 사용하며, 내장 그래픽 코어는 포함되지 않는다.

'''마이크로아키텍처''': Nehalem
'''공정 규칙''': 45nm
'''지원 소켓''': LGA 1156
'''명령 집합 확장''': SSE4.1/4.2
'''기술''': Intel 64, XD bit, 터보 부스트 1.0, EIST, PCI Express 2.0 지원
'''캐시 용량''': L1 코어당 32KB 명령어 + 32KB 데이터, L2 코어당 256KB, L3 8MB 공유
'''입출력 버스''': DMI
'''출시일''': 2009년 9월 8일 (일본 표준시 기준)
'''특기 사항''': AVX/AES 미탑재. vPro/VT-d/TXT는 비활성화

린필드(Lynnfield) 기반 코어 i5 모델
모델명	CPU					TDP (W)	지원 메모리
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)
	코어 수 (스레드 수)	정격	터보	L2	L3

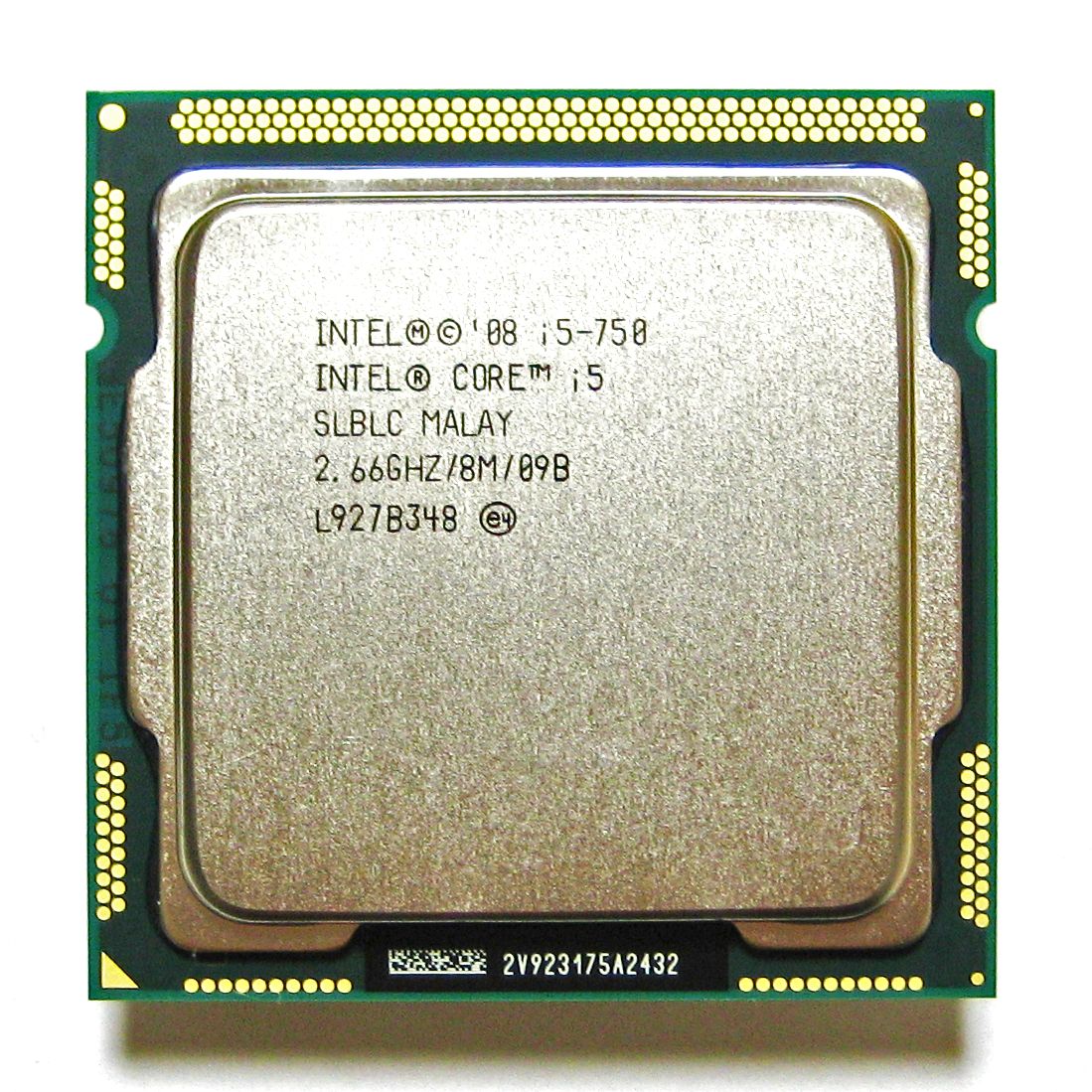

코어 i5-760	4 (4)	2.8	3.33	1 (256KB × 4)	8	95	DDR3-1333
코어 i5-750		2.66	3.2			95
코어 i5-750S		2.4	3.2			82

=== 클락데일 (Clarkdale) 및 애런데일 (Arrandale) ===

클락데일(데스크톱)과 애런데일(노트북)은 CPU 코어(32nm 공정)와 내장 GPU 및 메모리 컨트롤러(45nm 공정)가 하나의 패키지에 통합된 형태이다. 두 제품군 모두 2개의 코어를 가지며, 하이퍼스레딩 기술을 지원하여 4개의 스레드를 처리한다.

'''클락데일 (Clarkdale)''': 데스크톱용 코어 i5-6xx 시리즈로, LGA 1156 소켓을 사용한다. 2코어 4스레드, 4MB L3 캐시를 가지며, TDP는 73-87W 수준이다. DMI 버스와 내장 GPU를 포함한다.
'''애런데일 (Arrandale)''': 노트북용 코어 i5-4xxM, i5-5xxM, i5-5xxUM 시리즈이다.^[12] 2코어 4스레드, 3MB L3 캐시를 가지며, 소켓은 PGA-988 또는 BGA-1288을 사용한다. TDP는 일반 모델(M)이 35W, 저전력 모델(UM)이 18W이다. 클락데일과 마찬가지로 DMI 버스와 내장 GPU를 포함한다.

2. 1. 2. 웨스트미어 마이크로아키텍처 (1세대)

1세대 코어 i5 중 웨스트미어 마이크로아키텍처 기반의 데스크톱 프로세서는 코드명 클락데일(Clarkdale)로 출시되었다.^[11] 클락데일은 웨스트미어 마이크로아키텍처를 기반으로 32nm 공정으로 제조되었다. LGA 1156 소켓을 사용하며, 2개의 코어와 하이퍼스레딩(HT) 기술을 통해 4개의 스레드를 처리할 수 있다. L3 캐시는 4MB이며, TDP는 모델에 따라 73W 또는 87W이다.

클락데일 프로세서는 CPU 다이와 45nm 공정의 GPU 다이가 하나의 패키지에 통합되었다. 이 내장 GPU(Intel HD Graphics)는 CVT HD 기술, DirectX 10.1, OpenGL 2.1을 지원한다.

지원하는 명령어 집합 확장으로는 SSE4.1/4.2가 있으며, 인텔 64, XD bit, 터보 부스트 1.0(TBT 1.0), EIST, PCI Express 2.0 기술을 지원한다. AVX 명령어는 지원하지 않으며, vPro, VT-d, TXT 기술은 680, 670, 660, 650 모델에서만 사용할 수 있다.

클락데일 코어 i5 프로세서는 2010년 1월 8일(일본 시간 기준)에 출시되었다. 주요 모델별 사양은 다음과 같다.

클락데일(Clarkdale) 코어 i5 모델
모델명	CPU					GPU (HD Graphics)			TDP (W)
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		EU 수	클럭 (MHz)
	코어 수 (스레드 수)	기본	터보 부스트	L2	L3	EU 수	클럭 (MHz)
680	2 (4)	3.6	3.86	0.5 (256KB × 2)	4	12	733	73	DDR3-1333
670		3.46	3.73				733	73
661		3.33	3.6				900	87
660		3.33	3.6				733	73
655K		3.2	3.46

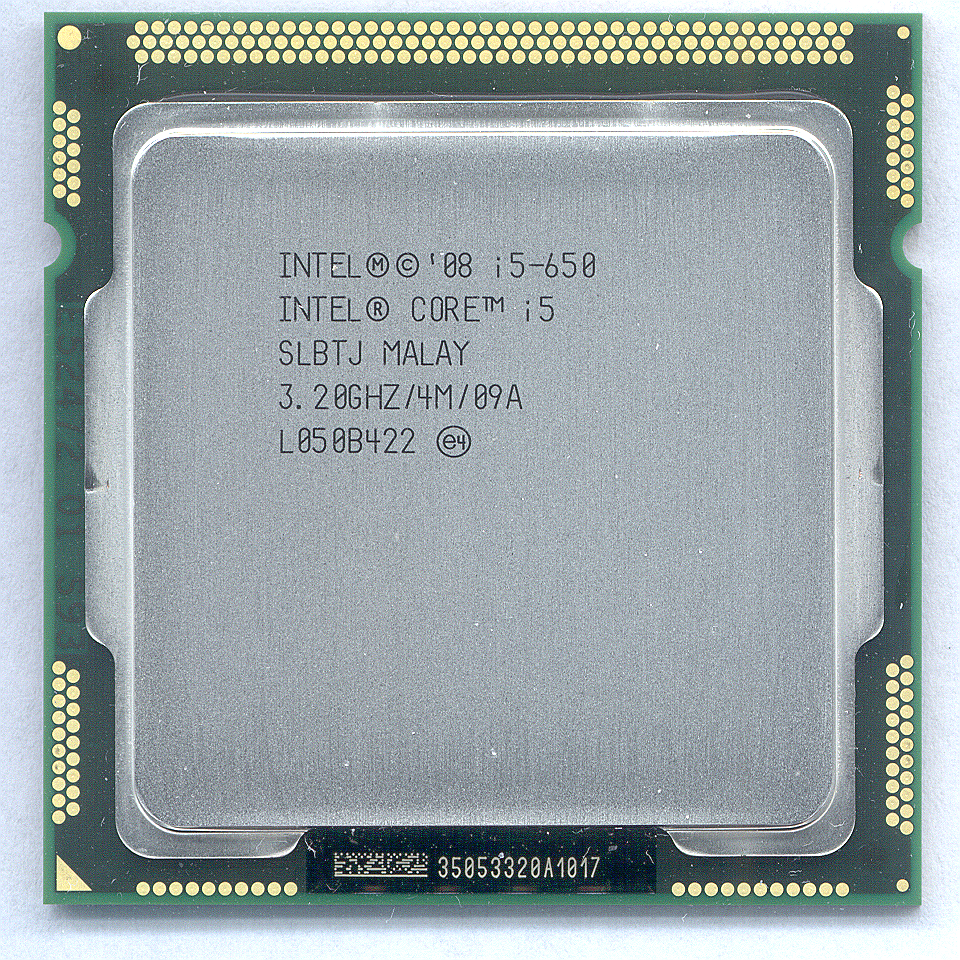

650		3.2	3.46

2. 1. 3. 샌디브릿지 마이크로아키텍처 (2세대)

샌디브릿지 마이크로아키텍처 기반의 2세대 코어 i5 프로세서는 2011년 1월 9일에 출시되었다.^[11] 이 프로세서들은 32nm 공정으로 제조되었으며, LGA 1155 소켓을 사용한다.

주요 특징으로는 대부분 4개의 코어를 탑재했으나, 저전력 모델인 i5-2390T는 2코어 4스레드로 구성되었다. L3 캐시는 모델에 따라 3MB 또는 6MB이며, TDP는 35W에서 95W 범위에 있다. DMI 2.0 버스를 지원하며, 내장 GPU로는 인텔 HD 그래픽스 2000 또는 3000(주로 K 시리즈 모델)이 탑재되었다.^[13]

모든 샌디브릿지 i5 프로세서는 다음과 같은 공통 사양을 가진다.

'''마이크로아키텍처''': 샌디 브릿지
'''대응 소켓''': LGA 1155
'''명령어 집합 확장''': SSE4.1/4.2, AVX
'''기술''': 인텔 64, XD bit, TBT 2.0, EIST, PCI Express 2.0 지원
'''그래픽 기능''': QSV/3D/CVT HD 지원, API - DirectX 10.1, OpenGL 3.1
'''캐시 용량''': L1: (32KB+32KB)×코어 수, L2: 256KB×코어 수, L3: 3MB 또는 6MB
'''특기 사항''': vPro/VT-d/TXT 기술은 i5-2500, i5-2400, i5-2500S, i5-2400S, i5-2500T, i5-2390T 모델에서만 지원된다.

아래는 데스크톱용 샌디브릿지(Sandy Bridge-DT) i5 프로세서 모델 목록이다.

Sandy Bridge-DT
형번	CPU					GPU				TDP (W)	지원 메모리
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		형번	EU 수	클럭 (MHz)
	코어 수 (스레드 수)	정격	터보	L2	L3	형번	EU 수	정격	터보
2550K	4 (4)	3.4	3.8	1	6	내장 GPU 없음				95	DDR3-1333
2500K		3.3	3.7			HD 3000	12	850	1100
2500		3.3				HD 2000	6
2500S		2.7								65
2500T		2.3	3.3					650	1250	45
2450P		3.2	3.5			내장 GPU 없음				95
2400		3.1	3.4			HD 2000	6	850	1100	95
2405S		2.5	3.3			HD 3000	12			65
2400S		2.5	3.3			HD 2000	6			65
2380P		3.1	3.4			내장 GPU 없음				95
2320		3.0	3.3			HD 2000	6	850	1100
2310		2.9	3.2
2300		2.8	3.1
2390T	2 (4)	2.7	3.5	0.5	3			650		35

2. 1. 4. 아이비브릿지 마이크로아키텍처 (3세대)

아이비브릿지(Ivy Bridge)는 인텔 코어 i5 프로세서의 3세대 마이크로아키텍처이다. 샌디브릿지 마이크로아키텍처의 공정을 22나노미터(nm)로 미세화한 개선판(Tick)이며, 2012년 4월 29일에 출시되었다.^[11]

주요 특징은 다음과 같다.

지원 소켓: LGA 1155
코어 구성: 대부분 4코어 4스레드로 구성되나, 일부 저전력 모델(예: 3470T)은 2코어 4스레드이다.
캐시: L1 캐시는 코어당 32KB 명령어 캐시와 32KB 데이터 캐시로 구성되며, L2 캐시는 코어당 256KB이다. L3 캐시는 대부분 6MB를 탑재하나, 일부 모델(예: 3470T)은 3MB이다.
내장 그래픽: 인텔 HD 그래픽스 2500 또는 고성능 버전인 4000(주로 K 시리즈 모델)을 내장한다. DirectX 11.0, OpenGL 4.0, Quick Sync Video (QSV), 3D, WiDi, CVT HD 기술을 지원한다.
메모리: DDR3-1600 메모리를 공식 지원한다.
인터페이스: DMI 2.0 또는 3.0, PCI 익스프레스 3.0을 지원한다.
명령어 집합 및 기술: SSE4.1/4.2, AVX 명령어 집합을 지원하며, 인텔 64, XD 비트, 터보 부스트 2.0, EIST 기술 등을 포함한다. vPro/TXT 기술은 특정 모델(3570, 3550, 3470 등)에서만 지원된다.
TDP: 모델에 따라 35W에서 77W까지 다양하다.

아이비브릿지 기반 데스크톱(DT) 코어 i5 프로세서의 주요 모델은 다음과 같다.

아이비브릿지-DT (Ivy Bridge-DT)
모델명	CPU					GPU				TDP (W)	지원 메모리
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		GPU 모델	실행 유닛 (EU) 수	클럭 (MHz)
	코어 수 (스레드 수)	기본	터보	L2	L3	GPU 모델	실행 유닛 (EU) 수	기본	터보
3570K	4 (4)	3.4	3.8	1 (256KB x 4)	6	HD 4000	16	650	1150	77	DDR3-1600
3570		3.4	3.8			HD 2500	6
3550		3.3	3.7
3570S		3.1	3.8							65
3550S		3.0	3.7							65
3570T		2.3	3.3							45

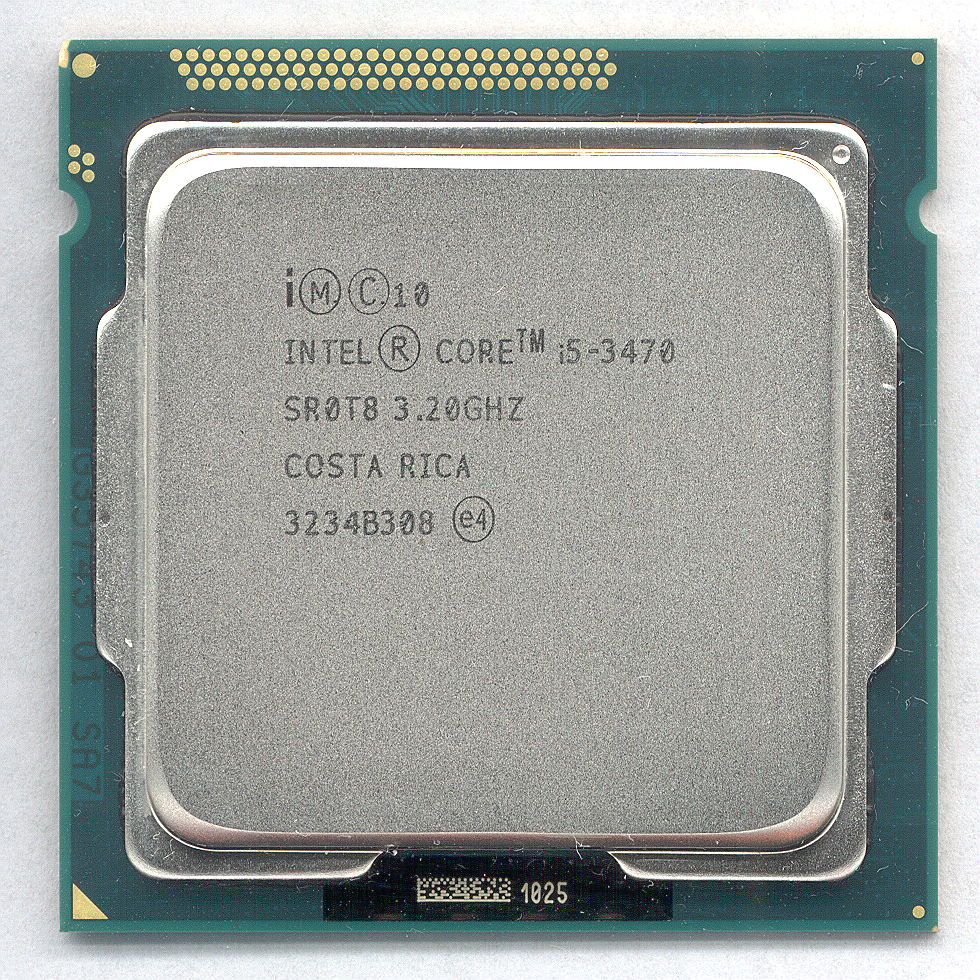

3470		3.2	3.6						1100	77
3450		3.1	3.5							77
3475S		2.9	3.6			HD 4000	16			65
3470S			3.6			HD 2500	6
3450S			3.5
3340		3.1	3.3						1050	77
3330		3.0	3.2						1050	77
3350P		3.1	3.3			내장 그래픽 없음				69
3340S		2.8	3.3			HD 2500	6	650	1050	65
3335S		2.7	3.2
3330S		2.7	3.2
3470T	2 (4)	2.9	3.6	0.5 (256KB x 2)	3				HD 2500	6		1100	35

2. 1. 5. 하스웰 마이크로아키텍처 (4세대)

하스웰(Haswell) 마이크로아키텍처는 인텔 코어 i5 프로세서의 4세대에 해당한다. 22nm 공정 규칙으로 제조되었으며, LGA 1150 소켓을 사용한다.^[11]
공통 사양

마이크로아키텍처: Haswell
명령 집합 확장: SSE4.1/4.2, AVX 2.0
기술: 인텔 64, XD bit, TBT 2.0, EIST, PCI Express 3.0 지원
그래픽 출력: eDP/DP/HDMI/DVI/VGA
그래픽 기능: QSV/3D/WiDi/CVT HD 지원
API 지원: DirectX 11.1/11.2/12, OpenGL 4.0/4.3
DirectX 12 취약점: 하스웰 아키텍처에서 권한 상승 취약점이 발견되어, 인텔 그래픽 드라이버 15.40.44.5107 버전 이후부터는 DirectX 12 지원이 비활성화되었다.^[3] 이전 버전(15.36) 드라이버는 인텔 웹사이트에서 구할 수 있다.^[4]
캐시 용량: L1: 코어당 32KB(명령어) + 32KB(데이터), L2: 코어당 256KB, L3: 4MB 또는 6MB 공유 캐시
출시일: 2013년 6월 2일
특기 사항: vPro/TXT 기술은 다음 모델에서만 지원된다: 4690, 4590, 4670, 4570, 4690S, 4590S, 4670S, 4570S, 4690T, 4590T, 4670T, 4570T

제품 라인업*Haswell-DT (데스크톱)*

지원 소켓: LGA 1150

Haswell-DT (데스크톱) 모델
모델명	CPU					GPU				TDP (W)	지원 메모리
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)		모델	실행 유닛 (EU) 수	클럭 (MHz)
	코어 수 (스레드 수)	기본	터보	L2	L3	모델	실행 유닛 (EU) 수	기본	터보
4690K	4 (4)	3.5	3.9	1	6	HD 4600	20	350	1200	88	DDR3-1600
4670K		3.4	3.8							84
4690		3.5	3.9
4670		3.4	3.8
4690S		3.2	3.9							65
4670S		3.1	3.8							65
4690T		2.5	3.5							45
4670T		2.3	3.3							45
4590		3.3	3.7						1150	84
4570		3.2	3.6							84
4590S		3.0	3.7							65
4570S		2.9	3.6							65
4590T		2.0	3.0							35
4470		3.3	3.5						1100	84
4460		3.2	3.4
4440		3.1	3.3

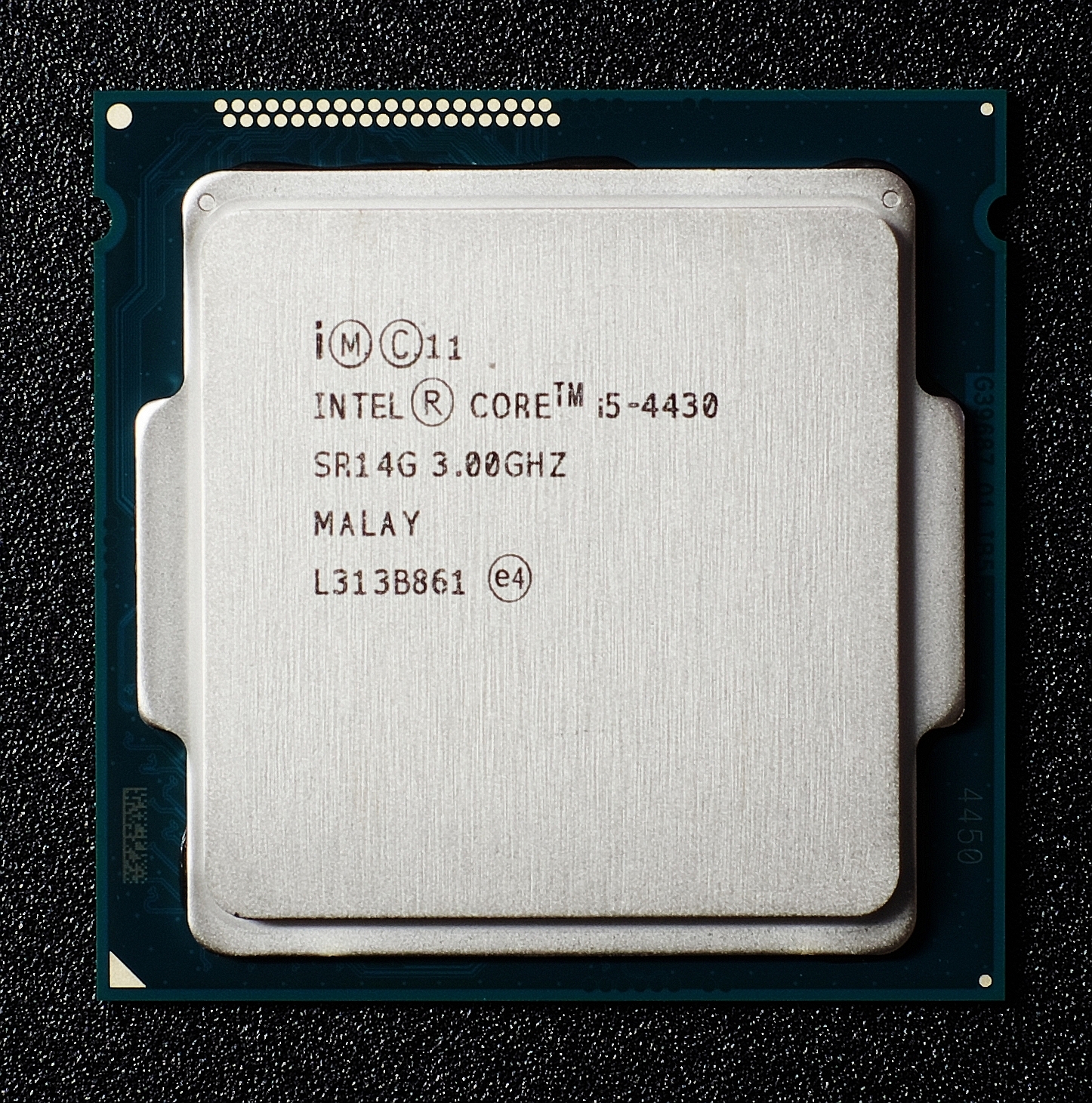

4430		3.0	3.2
4460S		2.9	3.4							65
4440S		2.8	3.3
4430S		2.7	3.2
4460T		1.9	2.7							35
4570T	2 (4)	2.9	3.6	0.5	4			200	1150	35

*Haswell-H (고성능 모바일 / 올인원)*

이 모델들은 BGA 패키징으로 메인보드에 직접 실장되며, Iris Pro 그래픽스와 L4 캐시(eDRAM)를 탑재한 것이 특징이다.

Haswell-H 모델
모델명	CPU						GPU				TDP (W)	지원 메모리
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)			모델	실행 유닛 (EU) 수	클럭 (MHz)
	코어 수 (스레드 수)	기본	터보	L2	L3	L4 (eDRAM)	모델	실행 유닛 (EU) 수	기본	터보
4670R	4 (4)	3.0	3.7	1	4	128	Iris Pro 5200	40	200	1300	65	DDR3-1600
4570R	4 (4)	2.7	3.2	1	4	128	Iris Pro 5200	40	200	1150	65	DDR3-1600

2. 1. 6. 브로드웰 마이크로아키텍처 (5세대)

인텔 코어 i5 마이크로프로세서 목록에서 브로드웰 기반 제품은 다음과 같다.^[11] 브로드웰 마이크로아키텍처는 5세대 인텔 코어 프로세서에 해당하며, 14nm 공정으로 제조되었다. 주요 모델은 2015년 6월 18일(일본 시간 기준) 출시되었다.

일반적으로 코어 i5 브로드웰 프로세서는 2개 또는 4개의 코어와 4개의 스레드를 가지며, 3MB 또는 4MB의 L3 캐시를 탑재했다. CPU 소켓은 LGA 1150을 사용하며, 열 설계 전력(TDP)은 모델에 따라 15W에서 65W 사이이다. 내장 그래픽으로는 인텔 Iris 그래픽스 6000, 6100 또는 Iris Pro 6200이 탑재되었다.

=== Broadwell-DT ===

데스크톱용 브로드웰(Broadwell-DT) 모델은 LGA 1150 소켓을 사용한다.

Broadwell-DT
모델명	CPU						GPU				TDP (W)	지원 메모리
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)			모델명	EU 수	클럭 (MHz)
	코어 수 (스레드 수)	기본	터보	L2	L3	L4	모델명	EU 수	기본	터보
[https://www.intel.co.jp/content/www/jp/ja/products/sku/88095.html 5675C]	4 (4)	3.1	3.6	1	4	128	Iris Pro 6200	48	300	1100	65	DDR3-1600

=== Broadwell-H ===

고성능 노트북 및 올인원 PC용 브로드웰(Broadwell-H) 모델은 다음과 같다.

Broadwell-H
모델명	CPU						GPU				TDP (W)	지원 메모리
	코어 수 (스레드 수)	클럭 (GHz)		캐시 (MB)			모델명	EU 수	클럭 (MHz)
	코어 수 (스레드 수)	기본	터보	L2	L3	L4	모델명	EU 수	기본	터보
[https://www.intel.co.jp/content/www/jp/ja/products/sku/87715.html 5675R]	4 (4)	3.1	3.6	1	4	128	Iris Pro 6200	48	300	1100	65	DDR3-1866
[https://www.intel.co.jp/content/www/jp/ja/products/sku/87714.html 5575R]	4 (4)	2.8	3.3	1	4	128	Iris Pro 6200	48	300	1050	65	DDR3-1866

2. 1. 7. 스카이레이크 마이크로아키텍처 (6세대)

^[11]

코드 이름	상품명	코어	L3 캐시	소켓	TDP	입출력 버스
스카이레이크	코어 i5 62xxU, i5 63xxU/HQ, i5 6400, i5 64xxT/EQ/HQ, i5 6500/T, i5 6600/TE/T/K	2/4C 4T	3/4/6MB	LGA 1151	25W~91W	내장 GPU 인텔 HD 그래픽스/ 인텔 Iris 그래픽스 HD 510, HD 520, HD 530/ Iris 540, Iris 550, Iris Pro 580

2. 1. 8. 카비레이크 마이크로아키텍처 (7세대)

카비레이크(Kaby Lake) 마이크로아키텍처는 인텔 코어 i5의 7세대 제품군으로, 2017년 1월에 출시되었다.^[11] 14nm 공정 기술을 기반으로 제작되었다.^[11]

주요 특징은 다음과 같다.^[11]

코어 구성: 2코어 또는 4코어 (일부 모델은 4스레드 지원)^[11]
L3 캐시: 3MB, 4MB 또는 6MB^[11]
소켓: LGA 1151, LGA 2066 (카비레이크-X 모델인 i5-7640X)^[11]
TDP: 25W ~ 112W^[11]
내장 그래픽: 인텔 HD 그래픽스 610, 620, 630 또는 Iris 그래픽스 640^[11]
주요 모델명: 코어 i5 72xxU, i5 73xxU/HQ, i5 7400, i5 74xxT/EQ/HQ, i5 7500/T, i5 7600/TE/T/K, i5 7640X^[11]

2. 1. 9. 커피레이크 마이크로아키텍처 (8/9세대)

주어진 원본 소스에는 '커피레이크 마이크로아키텍처 (8/9세대)'에 해당하는 정보가 포함되어 있지 않습니다. 따라서 해당 섹션의 내용을 작성할 수 없습니다.

2. 1. 10. 코멧레이크 마이크로아키텍처 (10세대)

주어진 원본 소스에는 코멧레이크(10세대) 마이크로아키텍처에 대한 정보가 포함되어 있지 않다. 따라서 해당 섹션의 내용을 작성할 수 없다.

2. 1. 11. 로켓레이크 마이크로아키텍처 (11세대)

(작성할 내용 없음 - 원본 소스에 해당 세대 정보가 포함되어 있지 않습니다.)

2. 1. 12. 앨더레이크 마이크로아키텍처 (12/13세대)

앨더레이크(Alder Lake) 마이크로아키텍처는 인텔의 12세대 및 13세대 코어 프로세서에 적용된 아키텍처이다. 인텔 코어 i5 라인업에서는 2021년 말 12세대 제품군 출시와 함께 처음 도입되었다.

주요 특징은 다음과 같다.

공정: Intel 7 공정 (기존 10nm Enhanced SuperFin 리브랜딩)
소켓: LGA 1700
코어 구성: 고성능 P코어(Performance-cores)와 고효율 E코어(Efficient-cores)를 함께 탑재하는 하이브리드 구조를 처음 도입했다. 코어 i5 모델은 일반적으로 6개의 P코어와 0개 또는 4개의 E코어를 조합하여 총 6코어 또는 10코어 구성으로 출시되었으며, 일부 모델은 14코어(6P+8E) 구성도 포함한다.
L3 캐시: 모델에 따라 다르며, 최대 24MB의 L3 캐시를 탑재한다.
내장 그래픽: 인텔 UHD 그래픽스가 내장되어 있다.
열 설계 전력 (TDP): 모델 및 구성(데스크톱, 모바일 등)에 따라 35W에서 154W 범위의 TDP를 가진다.
출시 시기: 2021년 하반기에 데스크톱용 프로세서가 처음 출시되었다.

앨더레이크 기반 코어 i5 주요 사양
특징	내용
코드명	앨더레이크 (Alder Lake)
세대	12세대 / 13세대
제조 공정	Intel 7
소켓	LGA 1700
코어 구성	6코어 (6P+0E), 10코어 (6P+4E), 14코어 (6P+8E) 등
L3 캐시	최대 24MB
내장 GPU	인텔 UHD 그래픽스
TDP	35W ~ 154W
출시 연도	2021년

2. 1. 13. 랩터레이크 마이크로아키텍처 (13/14세대)

(내용 없음 - 주어진 원본 소스에는 랩터레이크 마이크로아키텍처에 대한 정보가 포함되어 있지 않습니다.)

2. 2. 모바일용 라인업

아래는 인텔 코어 i5 프로세서의 주요 모바일 라인업 정보이다.^[11]

코드 이름	상품명 (모바일 모델 예시)	코어/스레드	L3 캐시	소켓/패키지	TDP	내장 그래픽 및 입출력 버스
애런데일 Arrandale^eng	코어 i5-4xxM	2 / 4	3 MB	PGA-988 / BGA-1288^[12]	35 W	DMI, 내장 GPU
	코어 i5-5xxM				35 W
	코어 i5-5xxUM				18 W
아이비브릿지 Ivy Bridge^eng	코어 i5-3317U	2 / 4	3 MB	BGA	17 W	DMI 2.0, 내장 GPU HD 4000
브로드웰 Broadwell^eng	코어 i5-5xxxU, i5-5350H, i5-5575C, i5-5675R, i5-5675C	2 / 4 4 / 4	3 MB / 4 MB	BGA / LGA 1150 (C 모델)	15W ~ 65W	내장 GPU: Intel Iris Graphics 6000, 6100, 6200
스카이레이크 Skylake^eng	코어 i5-62xxU, i5-63xxU/HQ	2 / 4 4 / 4	3 MB / 4 MB / 6 MB	BGA	15W ~ 45W	내장 GPU: Intel HD Graphics 510, 520, 530 / Iris 540, 550, Iris Pro 580
카비레이크 Kaby Lake^eng	코어 i5-72xxU, i5-73xxU/HQ	2 / 4 4 / 4	3 MB / 4 MB / 6 MB	BGA	15W ~ 45W	내장 GPU: Intel HD Graphics 610, 620, 630 / Iris Plus 640

2. 3. 임베디드용 라인업

제품은 다음과 같다.^[11]

코드 이름	상품명	코어 수/스레드 수	L3 캐시	소켓	TDP (W)	입출력 버스
린필드	코어 i5-7xx	4 / 4	8 MB	LGA 1156	95	DMI
린필드	코어 i5-7xxS	4 / 4	8 MB		82	DMI
클락데일	코어 i5-6xx	2 / 4	4 MB		73-87	DMI, 내장 GPU
애런데일 (모바일)	코어 i5-4xxM		3 MB	PGA-988 / BGA-1288^[12]	35
	코어 i5-5xxM				35
	코어 i5-5xxUM				18
샌디브리지	코어 i5-2xxx^[13] (i5-2300, i5-2310, i5-2320, i5-2400, i5-2405S, i5-2500, i5-2500K, i5-2550K 등)	4 / 4	6 MB	LGA 1155	35-95	DMI 2.0, 내장 GPU HD 2000, HD 3000 (K시리즈)
아이비브리지	코어 i5-3xxx (i5-3317U, i5-3450, i5-3470, i5-3470K, i5-3550, i5-3570, i5-3570K 등)	4 / 4 (데스크톱), 2 / 4 (모바일 U)	6 MB (데스크톱), 3 MB (모바일 U)	LGA 1155 / BGA	17-77	DMI 2.0, 내장 GPU HD 2500, HD 4000 (K시리즈 및 일부 모델)
하스웰	코어 i5-4xxx (i5-4460, i5-4460S, i5-4590, i5-4590S, i5-4590T, i5-4690, i5-4690S, i5-4690T 등)	4 / 4	6 MB	LGA 1150	35-84	내장 GPU HD 4400, HD 4600
브로드웰	코어 i5-5xxx (i5-5xxxU, i5-5350H, i5-5575C, i5-5675R, i5-5675C 등)	2 / 4 또는 4 / 4	3 MB 또는 4 MB	LGA 1150 / BGA	15-65	내장 GPU Iris 6000, Iris 6100, Iris Pro 6200
스카이레이크	코어 i5-6xxx (i5-62xxU, i5-63xxU/HQ, i5-6400, i5-64xxT/EQ/HQ, i5-6500/T, i5-6600/TE/T/K 등)	2 / 4 또는 4 / 4	3 MB, 4 MB 또는 6 MB	LGA 1151 / BGA	15-91	내장 GPU HD 510, HD 520, HD 530, Iris 540, Iris 550, Iris Pro 580
카비레이크	코어 i5-7xxx (i5-72xxU, i5-73xxU/HQ, i5-7400, i5-74xxT/EQ/HQ, i5-7500/T, i5-7600/TE/T/K, i5-7640X 등)	2 / 4 또는 4 / 4	3 MB, 4 MB 또는 6 MB	LGA 1151 / LGA 2066 (X 시리즈) / BGA	15-112	내장 GPU HD 610, HD 620, HD 630, Iris Plus 640

3. i7과의 차이점

코어 i7은 코어 i5의 상위 제품군으로, 일반적으로 몇 가지 주요 기능과 사양에서 차이를 보인다. 세대별 주요 차이점은 다음과 같다.

'''네할렘 세대'''

초기 코어 i7 (블룸필드/걸프타운, 900번대) 대비: CPU 소켓이 LGA 1366에서 LGA 1156으로 변경되었고, 지원 칩셋도 달라졌다. 메모리 컨트롤러는 3채널에서 2채널로 변경되었으며, TDP가 낮아졌다.
린필드 기반 코어 i7 (800번대) 대비: 코어 i5 700 시리즈는 하이퍼스레딩(HTT) 기술을 지원하지 않아 4코어 4스레드로 작동한다(코어 i7은 4코어 8스레드). 코어 i5 600 시리즈(클락데일)는 2코어 구성이지만 HTT를 지원하며(2코어 4스레드), 내장 그래픽 코어가 통합되었다.

'''샌디브릿지 세대'''

데스크톱용 4코어 모델에서 하이퍼스레딩(HTT) 기술이 비활성화되었다. (4코어 4스레드)
L3 캐시 용량이 8MB^[1]에서 6MB^[2]로 줄었다.
코어 i7보다 TDP가 낮은 저전력 모델(모델 번호 끝에 'T'가 붙는)이 존재한다. (예: 45W/35W 모델)
내장 그래픽 기능이 없는 모델(모델 번호 끝에 'P'가 붙는)이 존재한다.

'''아이비브릿지 세대'''

데스크톱용 4코어 모델에서 하이퍼스레딩(HTT) 기술이 비활성화되었다.
L3 캐시가 Core i7의 8MB에서 6MB로 줄어들었다.
코어 i7보다 TDP가 낮은 저전력 모델(모델 번호 끝에 'T'가 붙는)이 존재한다. (예: 45W/35W 모델)
일부 모델(3570K, 3475S 제외)은 내장 그래픽 성능이 코어 i7의 HD 4000보다 낮은 HD 2500이다.

'''하스웰 세대'''

데스크톱용 4코어 모델에서는 하이퍼스레딩(HTT) 기술이 비활성화되었다.
L3 캐시는 8MB에서 6MB로 줄어들었다.
Core i7의 저전력 모델 TDP가 65W인 반면, Core i5에는 TDP 45W/35W의 더 저전력 모델이 존재한다. 이러한 모델은 프로세서 번호(모델 번호)의 마지막에 T 문자가 붙는다.

'''브로드웰 세대'''

데스크톱용 4코어 모델은 하이퍼스레딩(HTT)이 비활성화되었다.
L3 캐시는 이전 세대(하스웰)의 6MB에서 4MB로 줄어들었다.

3. 1. 네할렘 세대

(W)지원 메모리코어 수
(스레드 수)클럭 (GHz)캐시 (MB)정격터보L2L37604 (4)2.83.331895DDR3-13337502.663.2750S2.482
