목차

1. 개요

허큘리스 그래픽 카드는 1982년 허큘리스 컴퓨터 테크놀로지에서 개발한 그래픽 카드로, 당시 IBM PC의 컬러 그래픽스 어댑터(CGA)와 모노크롬 디스플레이 어댑터(MDA)의 단점을 보완하여 고해상도 흑백 그래픽과 텍스트를 모두 지원했다. 텍스트 모드는 MDA와 호환되었으며, 720x348 해상도의 그래픽 모드를 제공했다. 허큘리스 그래픽 카드는 로터스 1-2-3 지원 이후 성공을 거두었으며, 이후 허큘리스 그래픽 카드 플러스, 허큘리스 인컬러 카드 등 다양한 버전으로 확장되었다.

더 읽어볼만한 페이지

  • 컴퓨터 디스플레이 표준 - 해상도
    해상도는 1인치당 픽셀 또는 점의 수를 나타내는 지표로, 이미지의 선명도를 결정하며 DPI와 PPI 단위를 사용하고, 높을수록 섬세한 표현이 가능하다.
  • 컴퓨터 디스플레이 표준 - QVGA
    QVGA는 320×240 픽셀 해상도를 가진 저해상도 디스플레이 표준이며, 가로 길이를 확장한 QVGA+, 와이드 QVGA, 와이드 QVGA+, 풀 와이드 QVGA 등 다양한 파생 규격들이 존재한다.
  • 그래픽 카드 - 매트록스 G200
    매트록스 G200은 1990년대 후반 매트록스가 출시한 고급 2D 그래픽 가속기 시리즈로, 듀얼버스 아키텍처, 32비트 색상 지원, 트리리니어 밉맵 필터링 등의 혁신적인 기술을 통해 2D 그래픽 분야에서 강점을 유지하고 저전력 설계를 통해 시스템 안정성과 소음 감소에 기여했다.
  • 그래픽 카드 - 인텔 Xe
    인텔 Xe는 저전력부터 고성능 컴퓨팅까지 다양한 시장을 목표로 하는 인텔의 GPU 아키텍처 제품군으로, Xe-LP, Xe-HPG, Xe-HP, Xe-HPC 등의 하위 아키텍처를 가지며 외장 그래픽 카드인 인텔 아크 시리즈와 내장 그래픽, 데이터 센터용 GPU 등에 활용된다.
허큘리스 그래픽 카드
Hercules Graphics Card
HGC와 병렬 포트
코드명해당 없음
생성일1982년
트랜지스터해당 없음
아키텍처모토로라 6845
엔트리 레벨허큘리스 그래픽스 카드
미드레인지허큘리스 그래픽스 카드 플러스
하이엔드허큘리스 인컬러 카드
이전 제품MDA, CGA
후속 제품강화 그래픽스 어댑터

2. 역사

허큘리스 그래픽 카드는 IBM 비디오 제품 라인업의 공백을 메우기 위해 출시되었다. 1981년 IBM 개인용 컴퓨터가 출시되었을 때, 컬러 그래픽스 어댑터(CGA)와 모노크롬 디스플레이 어댑터(MDA) 두 가지 그래픽 카드가 제공되었다. CGA는 320x 컬러 그래픽과 640x 흑백 그래픽을 제공했으며, MDA는 더 선명한 텍스트 모드(720x)를 제공했지만 픽셀 단위의 어드레싱 모드가 없고 고정된 문자 세트로 제한되었다.[2]

2. 1. 개발 배경

허큘리스 컴퓨터 테크놀로지의 설립자 반 수와나쿨은 1982년에 허큘리스 그래픽 카드를 개발하였다. 이 시스템은 본래 수와나쿨이 IBM PC에서 박사 논문을 태국어로 작성하기 위해 만들었다.[2]

1981년 IBM 개인용 컴퓨터가 출시되었을 때, 컬러 그래픽스 어댑터(CGA)와 모노크롬 디스플레이 어댑터(MDA)의 두 가지 그래픽 카드가 제공되었다. CGA는 저해상도 컬러 그래픽과 중간 해상도 흑백 그래픽을 제공했으며, MDA는 더 선명한 텍스트 모드를 제공했지만 픽셀 단위의 어드레싱 모드가 없고 고정된 문자 세트로 제한되었다.

이러한 어댑터들은 시장에서 곧 부적절하다는 평가를 받았고, 고해상도 그래픽과 텍스트를 제공하는 카드에 대한 수요가 생겨났다.[2] 허큘리스 컴퓨터 테크놀로지의 창립자인 반 수와나쿨은 CGA의 낮은 해상도나 MDA의 고정된 문자 세트로는 불가능했던 태국어 알파벳을 사용하여 IBM PC에서 박사 학위 논문 작업을 할 수 있도록 허큘리스 그래픽 카드를 만들었다.[3] 이 카드는 1982년 초에 499USD에 판매되었다.[4]

2. 2. 시장 출시 및 영향

허큘리스는 1982년에 허큘리스 컴퓨터 테크놀로지의 설립자 반 수와나쿨(Van Suwannukul)이 개발하였다. 이 시스템은 본래 수와나쿨이 IBM PC에서 박사 논문을 태국어로 작성하기 위해 만들었다.

허큘리스 그래픽 카드는 IBM 비디오 제품 라인업의 공백을 메우기 위해 출시되었다. 1981년 IBM 개인용 컴퓨터가 출시되었을 때, 컬러 그래픽스 어댑터(CGA)와 모노크롬 디스플레이 어댑터(MDA) 두 개의 그래픽 카드가 제공되었다. CGA는 저해상도(320x200) 컬러 그래픽과 중간 해상도(640x200) 흑백 그래픽을 제공했으며, MDA는 더 선명한 텍스트 모드(720x350)를 제공했지만 픽셀 단위의 어드레싱 모드가 없고 고정된 문자 세트로 제한되었다.

이 어댑터들은 시장에서 곧 부적절하다는 평가를 받았고, 고해상도 그래픽과 텍스트를 제공하는 카드에 대한 수요가 생겨났다.[2] 허큘리스 컴퓨터 테크놀로지의 창립자인 반 수와나쿨은 CGA의 낮은 해상도나 MDA의 고정된 문자 세트로는 불가능했던 태국어 알파벳을 사용하여 IBM PC에서 박사 학위 논문 작업을 할 수 있도록 허큘리스 그래픽 카드를 만들었다.[3] 이 카드는 1982년 초에 499USD에 판매되었다.[4]

허큘리스 그래픽 카드는 특히 로터스 1-2-3가 이를 지원한 이후 매우 성공적이어서 1985년까지 50만 대가 판매되었다. 1986년 6월, 허큘리스 컴퓨터 테크놀로지는 그래픽 카드 시장의 18%를 차지하며 IBM에 이어 2위를 기록했다.[20] 허큘리스 호환 그래픽 카드는 대부분의 PC 호환 기종에 표준 하드웨어로 탑재되어 출시되었다. 사실상의 표준으로서 소프트웨어 지원이 광범위하게 이루어졌다.[10]

3. 하드웨어 설계

DE9F 단자를 사용했으며, 5V TTL 전기 신호를 사용했다.[43][44]

3. 1. 기본 사양

허큘리스 그래픽 카드는 64KB의 RAM을 탑재한 8비트 ISA 카드였으며, 기판에서 4164 RAM 칩 8개로 확인할 수 있었다. IBM 흑백 모니터와 호환되는 DE-9 출력 단자를 갖추고 있었으며, MDA와 마찬가지로 프린터를 연결할 수 있는 병렬 인터페이스를 포함했다.[5]

비디오 출력은 MDA 카드와 마찬가지로 5V TTL 방식이었다.[6][7][8] 명목상 수평 주사 주파수는 18.425 ± 0.500 kHz, 수직 주사 주파수는 50 Hz였다.[9] 텍스트 모드와 그래픽 모드에 따라 약간 다른 주파수 세트로 작동하며, 픽셀 클럭과 스캔 라인 수의 차이를 통해 다른 수직 주사율과 종횡비를 제공했다.

MDA(Monochrome Display Adapter)와 마찬가지로, HGC는 병렬 포트와 비디오 출력 단자를 모두 탑재했다.[41]

텍스트 모드는 80x25자를 표시할 수 있었고, MDA와 호환되었다. 문자는 7x11 픽셀 폰트를 사용하여 9x14 픽셀 박스(문자 간, 행간의 공백 포함)로 그렸다. 이를 통해 CGA보다 선명한 텍스트를 표시할 수 있었다. 이 텍스트 모드의 이론적인 총 해상도는 720x350 픽셀이었다.

그래픽 모드는 모든 픽셀을 주소 지정할 수 있도록 했다. 기술적인 이유로 화면의 높이가 4의 배수를 취해야 했기 때문에 720x350이 아닌 720x348 픽셀로 변환된다. 픽셀 가로 세로 비율은 1:1.55이다.

3. 2. 주파수

허큘리스 그래픽 카드는 명목상 수평 주파수 18.425 ± 0.500 kHz, 수직 주파수 50 Hz를 제공했다.[45][9] 텍스트 모드와 그래픽 모드에 따라 약간 다른 주파수 세트로 작동하며, 픽셀 클럭과 스캔 라인 수의 차이를 통해 다른 수직 주사율과 종횡비를 제공했다.

4. 기능

허큘리스 그래픽 카드는 베이직 해석판인 HBASIC이 포함된 디스켓과 함께 제공되어, 모노크롬 모니터에서 그래픽 프로그래밍을 할 수 있었다. 같은 이름의 통합 개발 환경(HBasic)도 등장했다.

그래픽 모드에서는 줄들이 인터리빙되어 프로그래밍이 다소 복잡했다. 한 바이트에 8개의 화소, 즉 한 줄에 90바이트가 있었다. 화면 상에 연속되는 줄은 메모리 안에서 4줄까지 인터리빙되었다.


  • 화면 라인 #0 시작점 B000:0000
  • 화면 라인 #1 시작점 B000:2000
  • 화면 라인 #2 시작점 B000:4000
  • 화면 라인 #3 시작점 B000:6000
  • 화면 라인 #4 시작점 B000:005A ...


주어진 화소를 포함하는 메모리 주소는 다음 공식으로 계산되었다.

:mem = (0xb8000) + ((y&3)<<13)+(y>>2)*90+(x>>3)

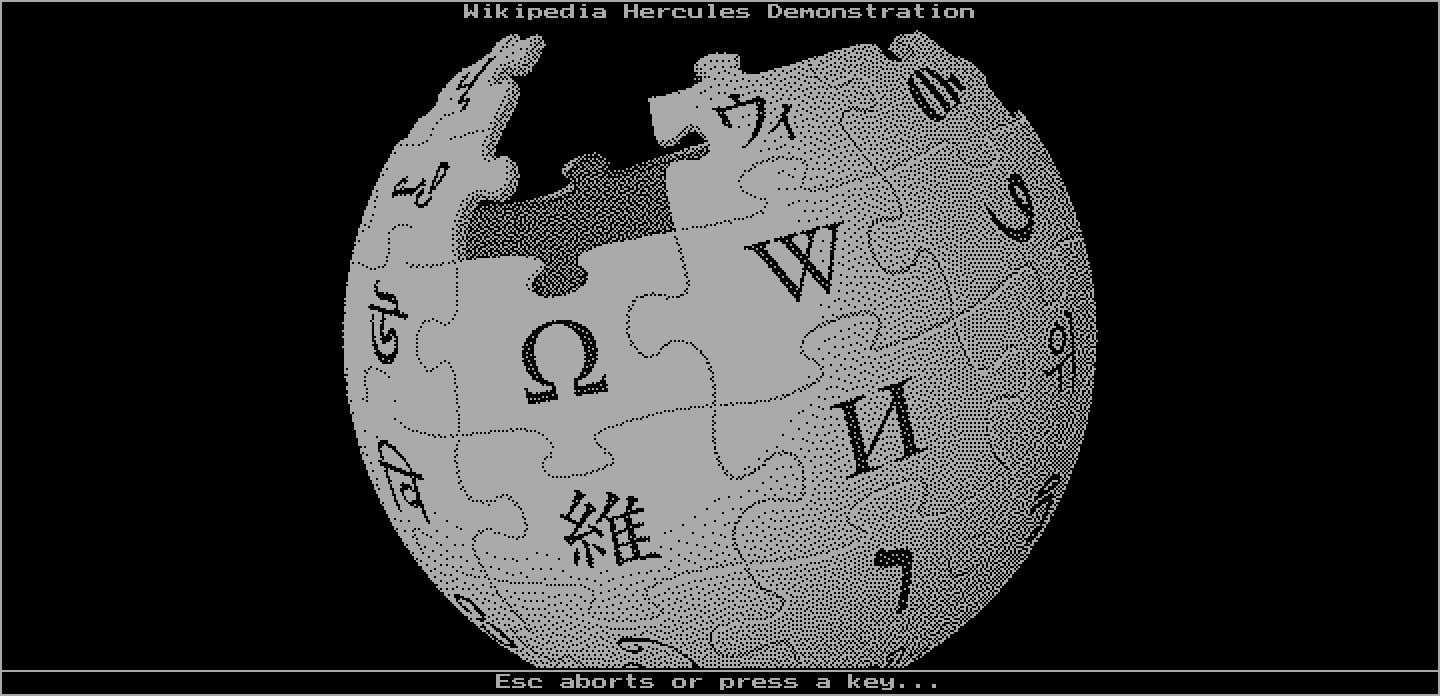

720x348 해상도에서 종횡비 보정 없이 렌더링된 위키백과 로고

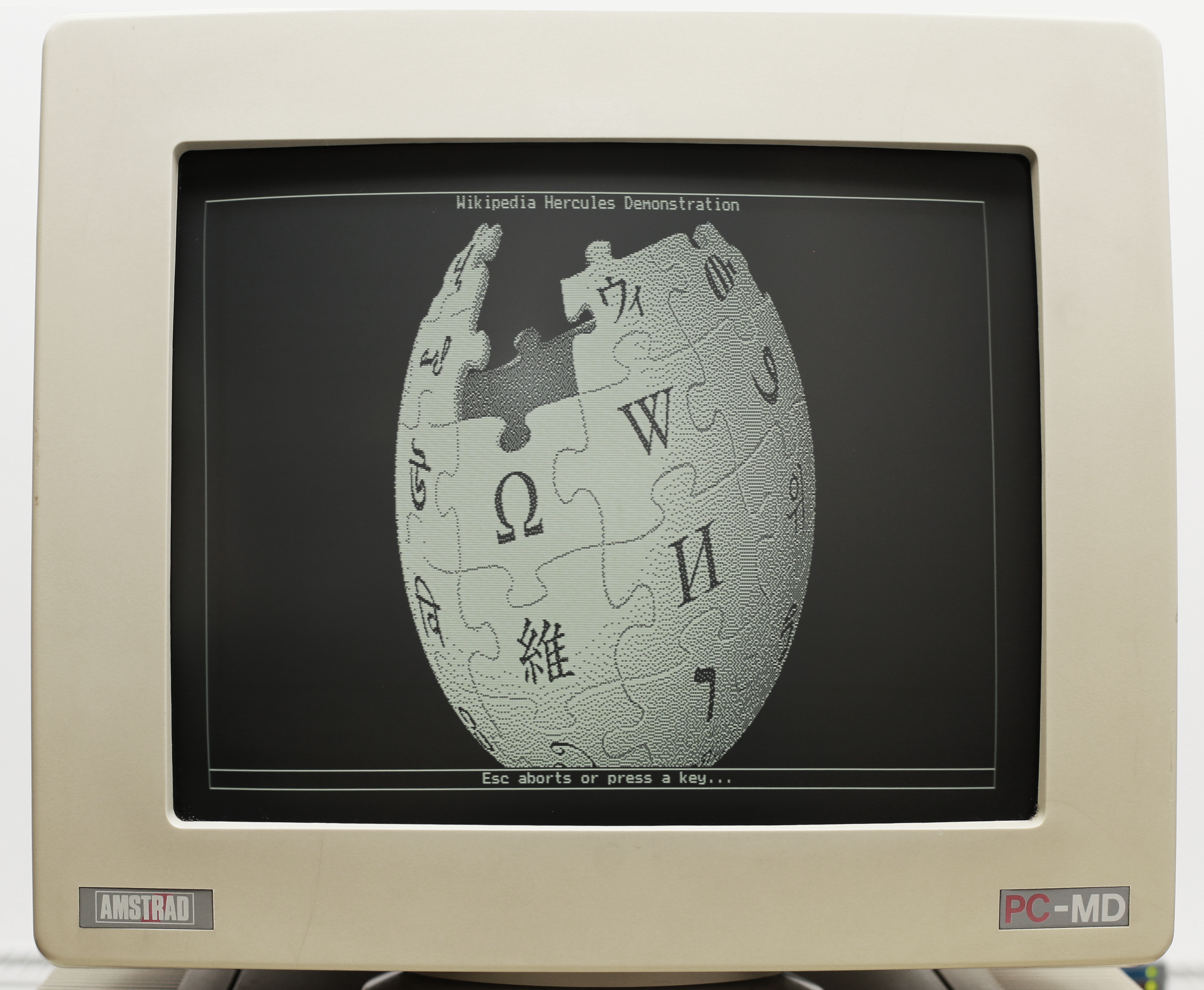

허큘리스 호환 비디오 카드로 CRT 모니터에 표시된 위키백과 로고

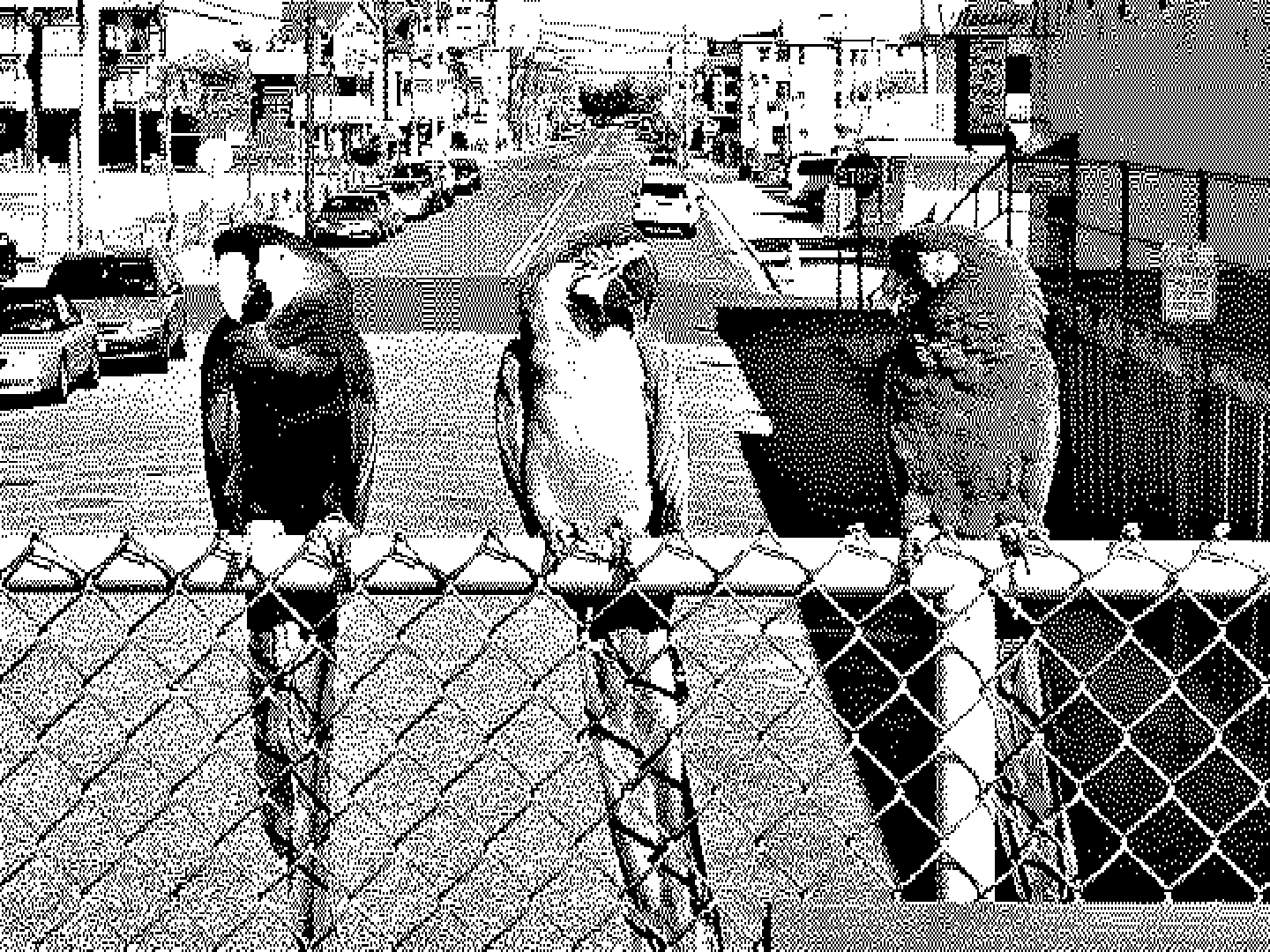

720x348 해상도에서 종횡비 보정 없는 허큘리스 이미지


4:3 모니터에서 볼 수 있는 것과 같이 올바른 종횡비를 가진 허큘리스 이미지


허큘리스는 두 가지 모드를 제공했다.

  • 텍스트 모드: 80x25 픽셀 글꼴(9x14)의 텍스트 모드 (유효 해상도 720x350, MDA 호환)
  • 그래픽 모드: 720x348 (픽셀 어드레싱 가능 그래픽)[10]


허큘리스 복제품은 프린터 포트가 없는 매우 저렴한 모델을 포함하여 다양하게 등장했다. 허큘리스 광고는 일반 허큘리스 복제품을 사용하면 모니터가 손상될 수 있다고 경고했다.[19]

4. 1. 텍스트 모드

허큘리스 그래픽 카드(HGC)의 텍스트 모드는 IBM 단색 디스플레이 어댑터와 동일하게 작동한다.[13] 화면은 80x25 문자로 구성되며, 각 문자는 9x14 픽셀 상자(문자 간 및 줄 간 공백 포함) 안에 7x11 픽셀 글꼴을 사용하여 표시된다. 이는 CGA보다 더 선명한 텍스트를 제공한다. 텍스트 모드의 이론상 총 해상도는 720x350 픽셀이다.

텍스트 모드에서 메모리는 MDA 카드와 동일하게 구성된다. 한 줄에 80개의 ASCII 코드/특성(한 줄에 160바이트, 기호 당 2바이트)을 가지며, 화면은 80 x 25 문자를 이룬다. 메모리에 주어진 화면 위치의 주소는 다음 공식으로 계산된다.

:address = (0xb0000) + ( row * 160 ) + (column * 2)

4. 2. 그래픽 모드

허큘리스 그래픽 카드는 다음과 같은 두 가지 그래픽 모드를 제공한다.

  • 텍스트 모드: 80x25 픽셀 글꼴()의 텍스트 모드 (유효 해상도 , MDA 호환)
  • 그래픽 모드: (픽셀 어드레싱 가능 그래픽)[10]


허큘리스 카드의 텍스트 모드는 MDA 텍스트 모드와 동일한 신호 타이밍을 사용한다.

허큘리스 그래픽 모드는 CGA 고해상도() 2색 모드와 유사하다. 비디오 버퍼는 팩킹된 픽셀 비트맵(바이트당 8픽셀, 픽셀당 1비트)을 포함하며, 픽셀-비트 매핑 및 바이트 순서를 포함하여 CGA 2색 그래픽 모드와 동일한 바이트 형식을 사용한다. 비디오 버퍼는 각 8KB 크기의 인터리브된 뱅크로 분할된다.

허큘리스 그래픽 모드에서는 256개 이상의 스캔 라인이 있고 디스플레이 버퍼 크기가 거의 32KB(모든 CGA 그래픽 모드에서 16KB)이므로, CGA 모드에서 두 개 대신 네 개의 인터리브 뱅크가 사용된다. 또한 CGA에서와 같이 640 대신 라인당 720 픽셀을 나타내기 위해, 각 스캔 라인은 80바이트 대신 90바이트의 픽셀 데이터를 갖는다.[11]

HGC의 64KB RAM은 두 개의 그래픽 디스플레이 페이지를 저장할 수 있다. 모드 제어 레지스터에서 단일 비트를 설정하여 어느 페이지든 표시하도록 선택할 수 있다. HGC에 독점적인 구성 레지스터의 다른 비트는 HGC의 두 번째 32KB RAM을 CPU가 기본 주소 B8000h에서 액세스할 수 있는지 여부를 결정한다. 이 비트는 시스템 재설정(예: 전원 켜기) 시 재설정되므로 카드가 주소 B8000h에서 CGA 또는 다른 컬러 카드와 충돌하지 않는다.[12]

텍스트 모드에서 HGC는 MDA 카드와 정확히 동일하게 나타난다.[13] 그래픽 모드는 새로운 기술을 필요로 한다. MDA 및 CGA와 달리, PC BIOS는 HGC를 위한 내재적인 지원을 제공하지 않는다. 허큘리스는 HGC 지원을 추가하기 위해 IBM Advanced BASIC용으로 ''HBASIC''이라는 확장을 개발했고,[14] 허큘리스 카드에는 허큘리스 그래픽 모드 지원 및 기본 도형을 위한 소프트웨어 라이브러리인 ''Graph X''가 함께 제공되었다.

Lotus 1-2-3 스프레드시트, AutoCAD 컴퓨터 지원 드래프팅, PageMaker 및 Xerox Ventura 데스크톱 출판, Microsoft Flight Simulator 2.0과 같은 인기 있는 IBM PC 프로그램은 허큘리스 그래픽 모드를 사용하기 위한 자체 드라이버와 함께 제공되었다.[15]

허큘리스 카드의 그래픽 모드는 CGA와 호환되지 않지만, 서드파티 상주 프로그램을 사용하면 CGA 카드의 표준 그래픽 모드용으로 작성된 프로그램과도 작동할 수 있을 정도로 두 CGA 그래픽 모드와 유사하다. 허큘리스 카드에는 실제로 색상을 생성하는 회로가 없으며, 컬러 모니터에도 연결할 수 없으므로, 색상은 다양한 디더링 패턴으로 시뮬레이션된 회색조로 나타난다.[16][17][18]

그래픽 모드는 모든 픽셀을 주소 지정할 수 있도록 했다. 기술적인 이유로 화면의 높이가 4의 배수를 취해야 했기 때문에 720x350이 아닌 720x348 픽셀로 변환된다. 픽셀 가로 세로 비율은 1:1.55이다.

4. 3. CGA 에뮬레이션

허큘리스 그래픽 카드의 CGA 에뮬레이션은 거의 전적으로 하드웨어를 통해 수행되거나, 주기적인 인터럽트로 데이터를 복사하는 브루트 포스(brute force) 방식을 통해 소프트웨어(예: SIMCGA PC 프로그램) 상에서 수행된다. 하드웨어 에뮬레이션은 일반적으로 게임 등 허큘리스 지원을 추가하기 위해 응용 프로그램 프로그래머들이 처리한다.

허큘리스 그래픽 모드는 CGA 고해상도(640x200) 2색 모드와 유사하다. 비디오 버퍼는 팩킹된 픽셀 비트맵(바이트당 8픽셀, 픽셀당 1비트)을 포함하며, 픽셀-비트 매핑 및 바이트 순서를 포함하여 CGA 2색 그래픽 모드와 동일한 바이트 형식을 사용한다. 비디오 버퍼는 각 8KB 크기의 인터리브된 뱅크로 분할된다.[11]

허큘리스 그래픽 모드에서는 256개 이상의 스캔 라인이 있고 디스플레이 버퍼 크기가 거의 32KB(모든 CGA 그래픽 모드에서 16KB)이므로, CGA 모드에서 두 개 대신 네 개의 인터리브 뱅크가 사용된다. 또한 CGA에서와 같이 640 대신 라인당 720 픽셀을 나타내기 위해, 각 스캔 라인은 80바이트 대신 90바이트의 픽셀 데이터를 갖는다.[11]

허큘리스 카드의 그래픽 모드는 CGA와 호환되지 않지만, 서드파티 상주 프로그램을 사용하면 CGA 카드의 표준 그래픽 모드용으로 작성된 프로그램과도 작동할 수 있을 정도로 두 CGA 그래픽 모드와 유사하다. 허큘리스 카드에는 실제로 색상을 생성하는 회로가 없으며, 컬러 모니터에도 연결할 수 없으므로, 색상은 다양한 디더링 패턴으로 시뮬레이션된 회색조로 나타난다.[16][17][18]

5. 프로그래밍

허큘리스 그래픽 카드는 베이직 컴퓨터 언어의 해석판인 HBASIC이 포함된 디스켓과 함께 제공되어, 모노크롬 모니터의 그래픽을 프로그래밍할 수 있었다. 같은 이름의 통합 개발 환경(HBasic)도 등장했다. 허큘리스는 IBM Advanced BASIC용 ''HBASIC''이라는 확장을 개발했고[14], 허큘리스 카드에는 허큘리스 그래픽 모드 지원 및 기본 도형을 위한 소프트웨어 라이브러리인 ''Graph X''가 함께 제공되었다.

Lotus 1-2-3, AutoCAD, PageMaker 및 Xerox Ventura 데스크톱 출판, Microsoft Flight Simulator 2.0과 같은 인기 있는 IBM PC 프로그램은 허큘리스 그래픽 모드를 사용하기 위한 자체 드라이버와 함께 제공되었다.[15]

허큘리스 카드의 그래픽 모드는 CGA와 호환되지 않지만, 서드파티 상주 프로그램을 사용하면 CGA 카드의 표준 그래픽 모드용으로 작성된 프로그램과도 작동할 수 있을 정도로 유사했다. 허큘리스 카드에는 색상을 생성하는 회로가 없으며, 컬러 모니터에도 연결할 수 없으므로, 색상은 다양한 디더링 패턴으로 시뮬레이션된 회색조로 나타났다.[16][17][18]

5. 1. 텍스트 모드 프로그래밍

텍스트 모드에서 메모리는 MDA 카드와 같은 모습을 보인다. 화면은 80 x 25 문자를 이루므로 한 줄에 80 ASCII 코드/특성(한 줄에 160 바이트, 기호 당 2바이트)을 가진다. 메모리에 주어진 화면 위치의 주소는 다음 공식과 같다.[13]

:address = (0xb0000) + ( row * 160 ) + (column * 2)

텍스트 모드에서 HGC는 MDA 카드와 정확히 동일하게 나타난다. PC BIOS는 HGC를 위한 내재적인 지원을 제공하지 않는다. 허큘리스는 HGC 지원을 추가하기 위해 IBM Advanced BASIC용으로 HBASIC이라는 확장을 개발했다.[14]

5. 2. 그래픽 모드 프로그래밍

허큘리스 그래픽 카드는 베이직 컴퓨터 언어의 해석판인 HBASIC이 포함된 디스켓과 함께 제공되었다. 이를 이용하면 모노크롬 모니터의 그래픽을 프로그래밍할 수 있다. 같은 이름의 통합 개발 환경(HBasic)이 등장하기도 했다.

텍스트 모드에서 메모리는 MDA 카드와 같은 모습을 보인다. 화면은 80 x 25 문자를 이루므로 한 줄에 80 ASCII 코드/특성(한 줄에 160 바이트, 기호 당 2바이트)을 가진다. 메모리에 주어진 화면 위치의 주소는 다음 공식을 지닌다.

: address = (0xb0000) + ( row * 160 ) + (column * 2)

그래픽 모드에서 줄들은 인터리빙되므로 프로그래밍을 하기가 조금 더 힘들다. 한 바이트에 8개의 화소, 다시 말해 한 줄에 90바이트가 있다. 화면 상에 연속되는 줄이 메모리 안에서 4줄까지 인터리빙되므로 메모리에서는 다음과 같이 나타난다.

: 화면 라인 #0 시작점 B000:0000

: 화면 라인 #1 시작점 B000:2000

: 화면 라인 #2 시작점 B000:4000

: 화면 라인 #3 시작점 B000:6000

: 화면 라인 #4 시작점 B000:005A ...

주어진 화소를 포함하는 메모리 주소는 다음과 같이 계산한다:

: mem = (0xb8000) + ((y&3)<<13)+(y>>2)*90+(x>>3)

텍스트 모드에서 HGC는 MDA 카드와 정확히 동일하게 나타난다.[13] 그래픽 모드는 새로운 기술을 필요로 한다. MDA 및 CGA와 달리, PC BIOS는 HGC를 위한 내재적인 지원을 제공하지 않는다. 허큘리스는 HGC 지원을 추가하기 위해 IBM Advanced BASIC용으로 ''HBASIC''이라는 확장을 개발했고[14], 허큘리스 카드에는 허큘리스 그래픽 모드 지원 및 기본 도형을 위한 소프트웨어 라이브러리인 ''Graph X''가 함께 제공되었다.

Lotus 1-2-3, AutoCAD, PageMaker, Xerox Ventura 데스크톱 출판, Microsoft Flight Simulator 2.0과 같은 인기 있는 IBM PC 프로그램은 허큘리스 그래픽 모드를 사용하기 위한 자체 드라이버와 함께 제공되었다.[15]

허큘리스 카드의 그래픽 모드는 CGA와 호환되지 않지만, 서드파티 상주 프로그램을 사용하면 CGA 카드의 표준 그래픽 모드용으로 작성된 프로그램과도 작동할 수 있을 정도로 두 CGA 그래픽 모드와 유사하다. 허큘리스 카드에는 실제로 색상을 생성하는 회로가 없으며, 컬러 모니터에도 연결할 수 없으므로, 색상은 다양한 디더링 패턴으로 시뮬레이션된 회색조로 나타난다.[16][17][18]

6. 카드 버전

HGC 표준은 다음의 두 그래픽 카드로 확장되었다.


  • 허큘리스 그래픽 카드 플러스(Hercules Graphics Card Plus, 1986년 6월): 80 x 25 텍스트 모드에서 사용자 정의 글꼴을 지원했다.
  • 허큘리스 인컬러 카드(Hercules InColor Card, 1987년 4월): EGA와 비슷한 색 기능을 지원하여, 64색 팔레트에서 16색을 표현할 수 있었다. 80x25 텍스트 및 720x348 그래픽을 지원했다.

6. 1. 허큘리스 그래픽 카드 (HGC)

1982년에 출시된 최초의 '''허큘리스 그래픽 카드'''(HGC)는 여러 업데이트 버전을 거쳤다. 1982년 출시된 오리지널 보드는 '''GB100'''으로 불리며, 이후 1983년('''GB101'''), 1984년('''GB102'''), 1988년('''GB102Z''')에 업데이트 버전이 출시되었다.[21]

IBM의 단색 디스플레이 어댑터와 마찬가지로, HGC는 병렬 포트와 비디오 출력 단자를 모두 탑재했다.[41]

텍스트 모드는 80x25자를 표시할 수 있었고, MDA와 호환되었다. 문자는 7x11 픽셀 폰트를 사용하여 9x14 픽셀 박스(문자 간, 행간의 공백 포함)로 그렸다. 이를 통해 CGA보다 선명한 텍스트를 표시할 수 있었다. 이 텍스트 모드의 이론적인 총 해상도는 720x350 픽셀이었다.

그래픽 모드는 모든 픽셀을 주소 지정할 수 있도록 했다. 기술적인 이유로 화면의 높이가 4의 배수를 취해야 했기 때문에 720x350이 아닌 720x348 픽셀로 변환된다. 픽셀 가로 세로 비율은 1:1.55이다.

HGC 표준은 다음의 두 그래픽 카드로 확장되었다.

  • 허큘리스 그래픽 카드 플러스(Hercules Graphics Card Plus, 1986년 6월): 80 x 25 텍스트 모드에 쓰이는 사용자 정의 글꼴 지원.
  • 허큘리스 인컬러 카드(Hercules InColor Card, 1987년 4월): 64 팔레트의 16색을 지원하는 EGA와 비슷한 색 기능 지원. 80x25 텍스트 및 720x348 그래픽 지원.

6. 2. 허큘리스 그래픽 카드 플러스 (HGC+)

1986년 6월에 출시된 허큘리스 그래픽 카드 플러스(HGC+)는 80 x 25 텍스트 모드에서 사용자 정의 글꼴을 지원했다.[22] RAMFONT라고 불리는 재정의 가능한 글꼴을 지원하여 MDA 호환 텍스트 모드를 개선했다.[23]

HGC+는 표준 구성 요소를 사용한 오리지널 허큘리스 그래픽 카드와 달리, 허큘리스 컴퓨터 테크놀로지에서 설계한 특수 칩을 기반으로 했다.[24] 당시 소매 가격은 299USD였다.[22]

HGC+를 지원하는 소프트웨어로는 Lotus 1-2-3 v2, 심포니 1.1, Framework II, Microsoft Word 3 등이 있었다.[22]

6. 3. 허큘리스 네트워크 카드 플러스 (HNC+)

1988년 허큘리스는 그래픽 카드 플러스의 변형인 '''허큘리스 네트워크 카드 플러스''' ('''HNC NB112''')를 출시했는데, 이는 TOPS/FlashTalk 호환 네트워크 어댑터를 통합한 제품이었다.[25] HGC+와 마찬가지로 RAMFONT를 지원했지만, 프린터 포트는 없었다.[26][27][28]

6. 4. 허큘리스 인컬러 카드

허큘리스 인컬러 카드는 1987년 4월에 출시된 그래픽 카드이다. EGA와 비슷한 색상 기능을 제공하여, 64가지 색상 팔레트에서 16가지 색상을 표현할 수 있었다. 이전의 흑백 허큘리스 카드용으로 작성된 소프트웨어와 하위 호환성을 유지하면서도, 동일한 두 가지 모드(80×25 텍스트 모드(글꼴 재정의 가능), 720×348 그래픽 모드)를 지원했다.[1]

6. 5. 허큘리스 컬러 카드

허큘리스 컬러 카드(GB200)는 CGA 호환 비디오 보드였으며, 인컬러 카드와 혼동해서는 안 된다.[34] 이 보드는 HGC와 함께 공존할 수 있었으며, 두 그래픽 페이지를 모두 사용할 수 있었다.[35] 두 번째 그래픽 페이지가 선택되면 자체 메모리에 대한 접근을 비활성화했는데, 이는 그렇지 않을 경우 동일한 주소에 위치하게 되기 때문이다. 프린터 포트가 없는 버전도 존재한다.[36]

6. 6. 허큘리스 텍스트 카드

허큘리스 텍스트 카드는 텍스트 전용 MDA의 클론이었지만, 병렬 프린터 포트를 제공했다.[37]

7. 클론 보드

다른 보드들도 허큘리스 호환성을 제공했다.[38]

제조사칩셋
SiS86C12, 86C22
ATISmall Wonder Graphics Solution, 18700, Graphics Solution Plus
Tamarack MicroelectronicsTD3088A, TD3088A2, TD3088A3, TD3010, RY-3301, TD3010
야마하V6366C-F, V6363-F, V6363
WinbondW86855AF, W86855AF
NECμPD65042GD
젠 랩스ET1000-A
DFIMG-150
히타치HD6445P4, HD6845SP
RAMMCG2502, MCG2502
ProtonPT6121T
에이서M3127
Sigma Designs53C101+53C280A
CMCM607P
AST ResearchAST Preview![39]

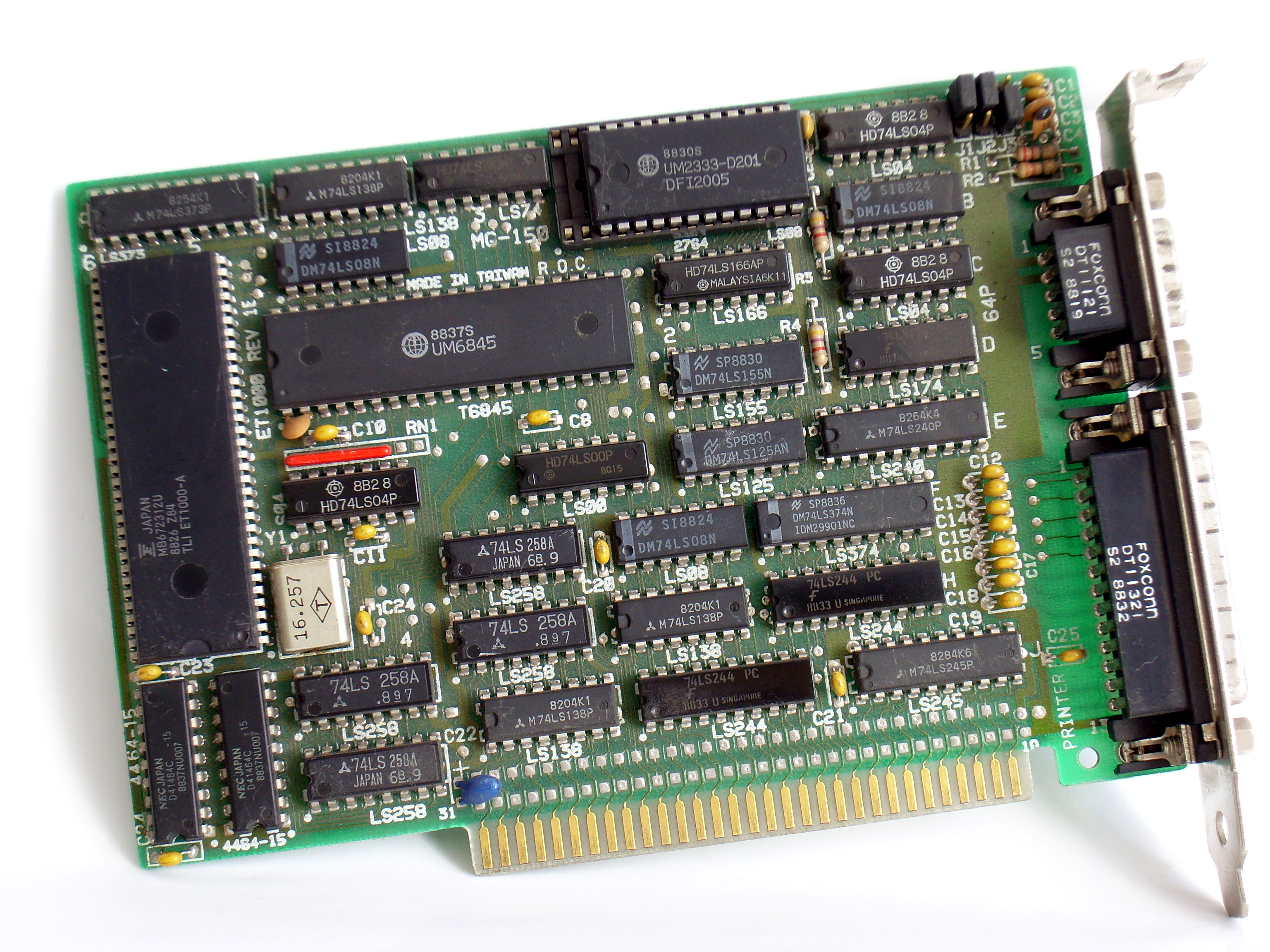

젠 ET-1000 허큘리스 호환 카드

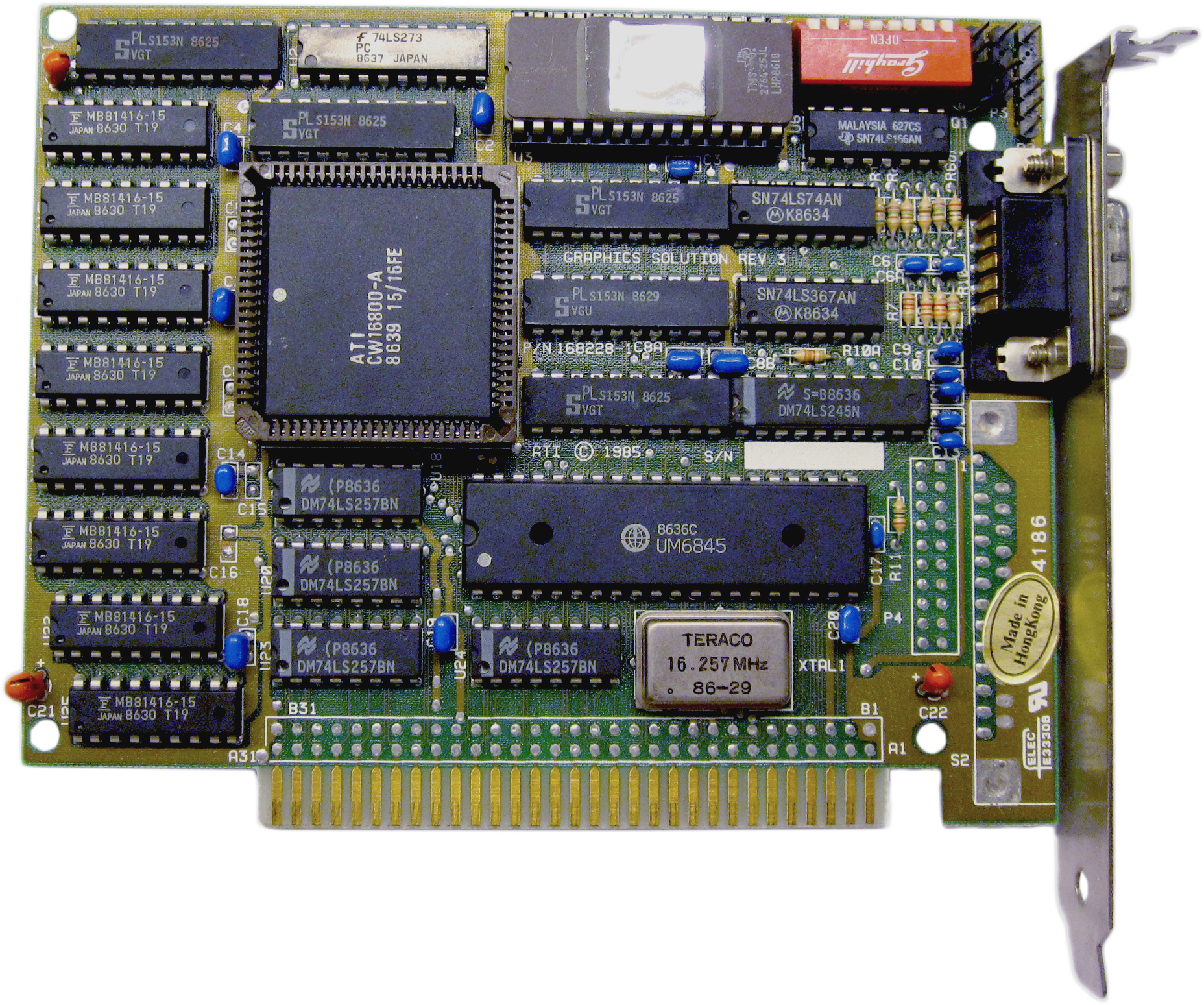

1986년 ATI 허큘리스 호환 카드

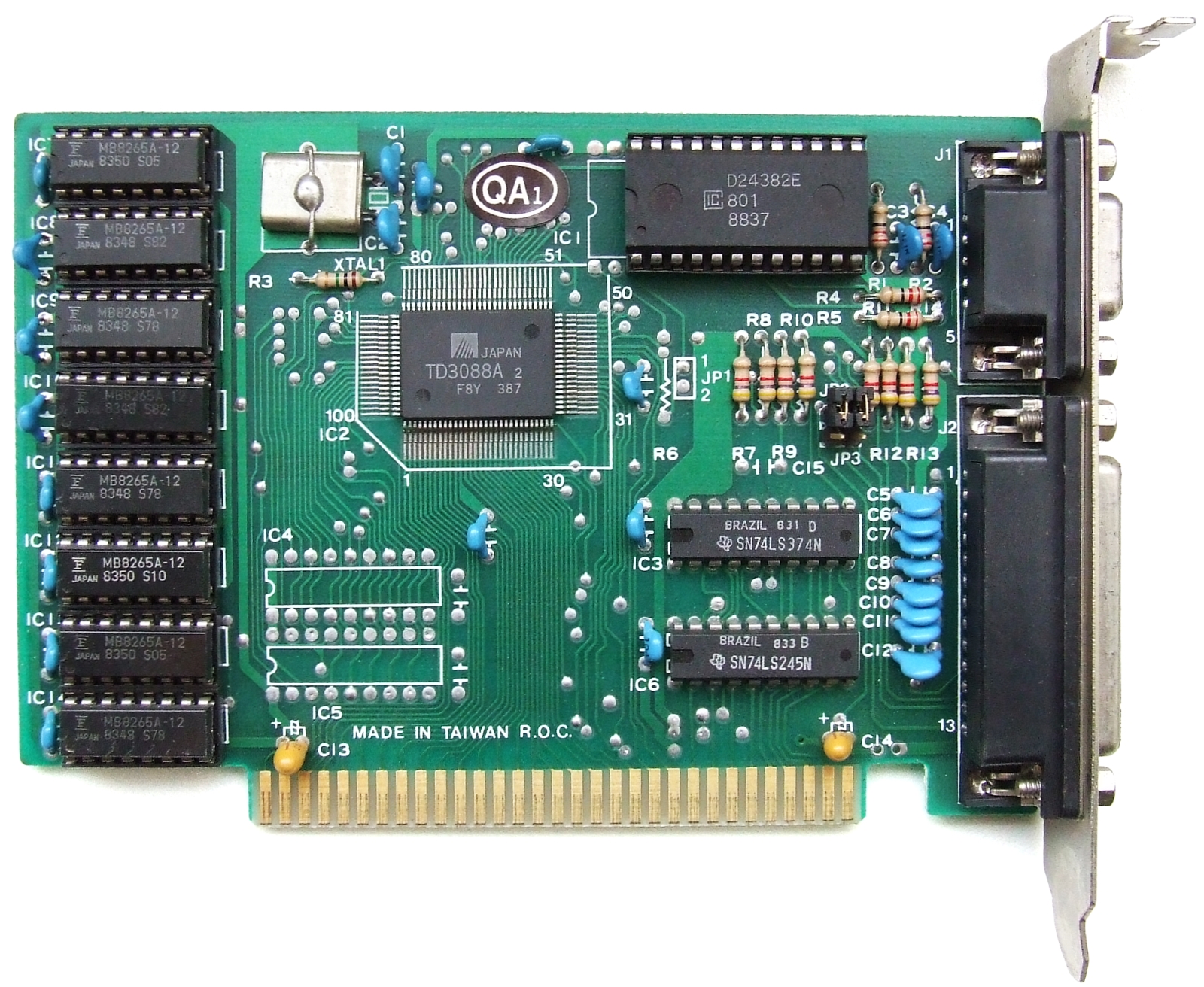

Tamarack Microelectronics 허큘리스 호환 카드

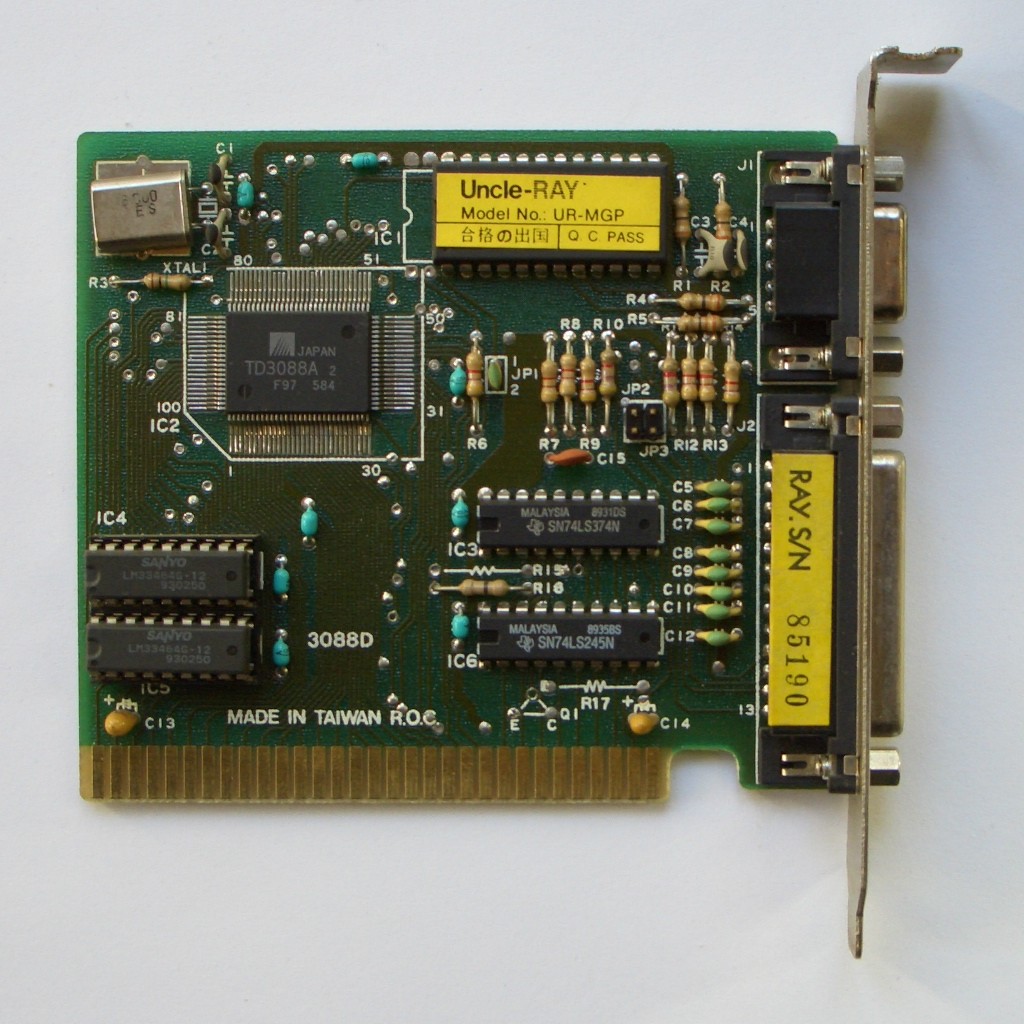

Uncle-RAY 허큘리스 호환 카드


일부 후기 모델의 Tandy 1000 (1000 TL 및 SL 등) 및 Epson Equity[40]는 표준 CGA 모드 외에도 허큘리스 디스플레이 모드를 지원하는 회로가 CPU 보드에 내장되어 있었다.
