Kh-31

3. 설계

여러 면에서 Kh-31은 모스키트 (SS-N-22 '선번')의 소형화된 버전이며, 같은 인물에 의해 설계된 것으로 알려져 있다.^[6] 이 미사일은 전통적인 형태를 가지고 있으며, 십자형 날개와 티타늄으로 제작된 제어면을 갖추고 있다.^[14]

Kh-31은 1970년대 말에 개발이 시작된 항공기 탑재형 대형 미사일로, 고체 연료 로켓 통합형 램제트 엔진을 사용하는 초음속 미사일 중 하나이다. 2단계 추진 방식이 특징인데, 먼저 꼬리 부분의 고체 연료 로켓 모터에 의해 마하 1.8까지 가속하고,^[6] 모터는 폐기된다. 그 후 램제트 엔진으로 전환하여 최대 마하 4.5까지 가속, 순항하는 추진 방식을 채택하여, 적 방공 시스템에 의한 요격을 어렵게 만들었다.

고체 로켓이 다 타면 로켓 모터의 연료실이 그대로 램제트 연소실이 된다. 그런 다음 4개의 공기 흡입구가 열리고, 프랑스-독일 ANS/ANF에서와 같이 빈 로켓 케이스가 램제트의 연소실이 되어 케로신 연료를 사용하여 마하 4 이상으로 비행한다.^[5] 게다가 고체 로켓에서 램제트로 이행할 때 동체 측면에 있는 4개의 막대 모양 부분의 끝이 날아가 램제트용 에어 인테이크가 되는 기구를 채용하고 있다.

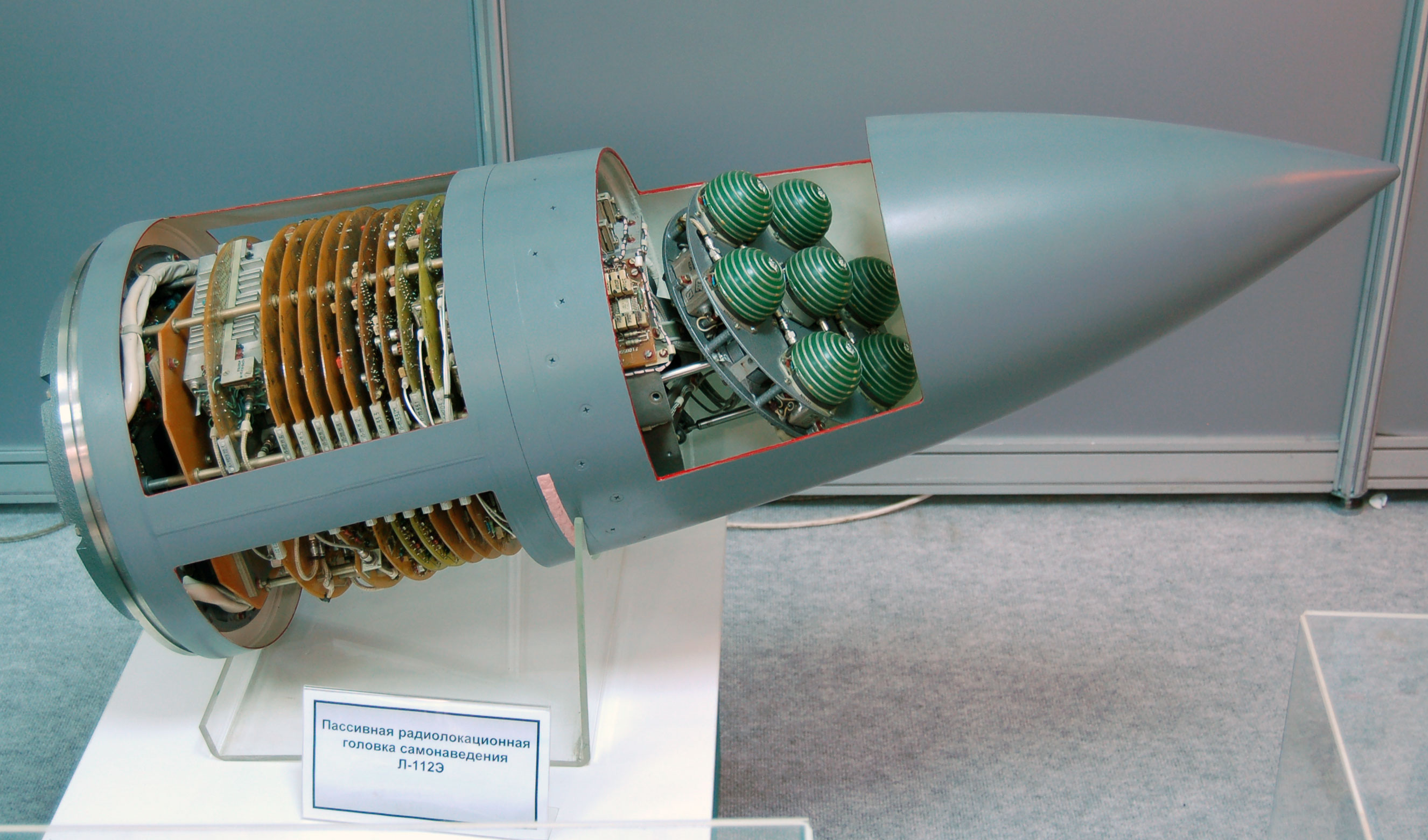

대 레이더 버전의 L-111E 탐색기는 독특한 안테나, 즉 조향 가능한 플랫폼에 있는 7개의 나선형 안테나로 구성된 간섭계 배열을 가지고 있다.^[5]

4. 운용 현황

1988년 소련에서 Kh-31P 대 레이더 미사일이 실전 배치되었고, 1989년에는 Kh-31A 대함 미사일이 실전 배치되었다. 이전 모델들과는 달리 Kh-31은 Su-17부터 MiG-31까지 러시아의 거의 모든 전술 항공기에 장착할 수 있다.

2001년 인도는 Su-30MKI에 장착하기 위해 Kh-31을 구매했으며, Kh-31A 60발과 Kh-31P 90발을 구매한 것으로 보인다.^[6] 1997년에 소수의 Kh-31P/KR-1이 중국에 인도되었지만, 이는 시험 및 개발용으로 추정된다. 중국은 2002년 말 또는 2003년 초에 러시아 미사일을 주문하여 2005년까지 200발의 KR-1을 보유하게 되었다.^[6] 중국 언론은 2005년 7월, 제3 항공사단 소속 Su-30MKK가 해당 미사일을 장착했다고 보도했다.^[11]

미 해군은 MA-31 표적 드론을 구매했다.^[14] 1999년에 34대의 MA-31에 대한 18468000USD 규모의 주문이 이루어졌지만,^[12] 이 주문은 러시아에 의해 차단되었다.^[13] MA-31은 F-4 팬텀에서 발사되었으며, F-16에서 발사할 수 있는 키트에 대한 작업이 진행되었다.^[14]

일부 보도에 따르면, 2008년 남오세티야 전쟁 당시 러시아 공군이 이 미사일을 사용했다. 특히 2008년 8월 10일, 러시아 공군 Su-34가 고리시 인근의 조지아 방공 레이더를 Kh-31P로 공격한 것으로 알려졌다. 추가적인 피해를 막기 위해 조지아의 방공망이 무력화되었다.^[15]

Kh-31은 러시아의 우크라이나 침공 당시 러시아에 의해 사용되었다.^[16][17][18] 우크라이나 공군의 고위 관계자에 따르면, 전쟁 중 일부 9K33 오사 및 9K37 Buk 시스템이 Kh-31P 및 Kh-58 미사일에 의해 파괴되었다.^[19]

5. 파생형

Kh-31은 크게 두 가지 주요 유형으로 나뉜다. 종말 유도에 능동 레이다 호밍 방식을 사용하는 대함 미사일인 '''Kh-31A'''와, 수동 레이다 방식을 사용하는 대 레이다 미사일인 '''Kh-31P'''이다.

Kh-31A와 Kh-31P는 각각 초기형(Mod1)과 동체 연장 및 연료 탑재량 증가로 사거리를 늘린 후기형(Mod2)으로 다시 세분화된다. Kh-31A와 Kh-31P의 사거리가 크게 다른 이유는 공격 목표에 대한 비행 경로 선택이 다르기 때문으로 추정된다.

이 외에도 다음과 같은 파생형이 존재한다.

• MA-31: 미국에서 Kh-31을 기반으로 개발한 표적기이다. 1996년부터 2007년까지 시험을 거쳤으며,^[27] GPS가 탑재된 업그레이드 버전인 MA-31PG는 MQM-8 밴달의 대체품으로 미 해군에 제안되었지만, 해군은 GQM-163 코요테를 구매했다.
• KR-1: 1997년 중국으로 수출된 Kh-31P의 버전이다.^[9] 즈베즈다는 KR-1이 중국에서 생산되기 전에 초기 배치를 판매하려 했던 것으로 보인다.^[9] 원래의 세 개의 탐색 모듈 대신 KR-1은 D-F 밴드 (S 밴드) 방출을 목표로 하는 단일 K-112E "수출" 탐색기를 가지고 있으며, 보고에 따르면 특정 대만 레이더에 최적화되어 있다.^[6]
• '''YJ-91''' ''잉지 91''(Ying Ji 91): Kh-31P를 기반으로 한 중국 미사일이다. 자체 능동 탐색기를 갖춘 대함 버전도 개발되었으며, 잠수함에서 사용할 수 있도록 개발을 모색하고 있다고 한다.

5. 1. Kh-31A 계열

• Kh-31A: 액티브 레이더 시커를 장착하여 구축함까지 공격할 수 있다. 사거리는 25~103km이며, 시스키밍이 가능하다.
• Kh-31AD/Kh-31PD ("Kh-31 Mod 2"): 사거리가 증가되었다. Kh-31AD는 2013년부터 대량생산이 시작되었다.

• 비행 속도는 1,000m/s (약 마하 3.4)로 하는 자료도 있다.
• 사정 거리는 70km (Mod1) / 100km (Mod2)로 하는 자료도 있다.

5. 2. Kh-31P 계열

• Kh-31PK: Su-27SM, Su-30MK, Su-35 등에 탑재되며 근접신관을 장착하고 사거리가 160km로 늘어났다. 2009년부터 대량생산이 시작되었다.^[6]
• Kh-31PD ("Kh-31 Mod 2"): Kh-31P의 사거리를 늘린 개량형이다. 2013년부터 대량생산에 들어갔다.^[6]
• Kh-31PM: Kh-31P의 탐색기를 발전형으로 교체하여 성능을 향상시킨 개량형으로, 현재 개발 중이다.

5. 3. 기타 파생형

6. 제원 (Kh-31A/P)
