Kh-22

"오늘의AI위키"는 AI 기술로 일관성 있고 체계적인 최신 지식을 제공하는 혁신 플랫폼입니다.
"오늘의AI위키"의 AI를 통해 더욱 풍부하고 폭넓은 지식 경험을 누리세요.
목차

1. 개요

Kh-22는 소련에서 개발된 초음속 공대함 순항미사일로, Tu-22M 폭격기에 탑재되어 미국 항공모함 타격단을 공격하는 것을 목표로 했다. 마하 3.5~4.6의 속도와 1톤 이상의 탄두를 가지며, 개량형인 Kh-32는 마하 5의 극초음속을 낼 수 있다. 1962년부터 운용되었으며, 2022년 러시아의 우크라이나 침공에서 지상 공격에 사용되어 민간인 피해를 발생시켰다. Kh-22는 요격이 매우 어려운 미사일로 평가받고 있으며, 파생형으로 Kh-22N, Kh-22P, Kh-22M/MA, Kh-32 등이 있다. 현재 러시아가 운용하고 있으며, 과거에는 소련과 우크라이나도 운용했다.

더 읽어볼만한 페이지

  • 소련의 대함 미사일 - P-270 모스키트
    P-270 모스키트는 P-15 테르미트 미사일을 대체하기 위해 개발된 소련/러시아의 초음속 대함 미사일로, 마하 2.5의 속도로 비행하며 300kg의 철갑 탄두를 탑재하여 함선에 막대한 피해를 줄 수 있고 현재 여러 국가에서 운용 중이다.
  • 러시아의 공대지 미사일 - Kh-31
    Kh-31은 소련에서 개발되어 현재 러시아를 포함한 여러 국가에서 운용 중인 공대지 미사일로, 고속 램제트 엔진을 사용하여 마하 4.5의 속도를 내며 적 레이더 기지나 함선을 공격하는 데 사용되는 대레이더 미사일(ARM)인 Kh-31P와 대함 미사일인 Kh-31A의 두 가지 주요 파생형이 있다.
  • 러시아의 공대지 미사일 - Kh-58
    Kh-58은 1970년대 라두가 설계국에서 개발된 공대지 대방사 미사일이며, 액체연료 Kh-28을 대체하기 위해 개발되어 Su-24M 공격기에 실전 배치되었고, 다양한 파생형이 개발되어 실전에 투입되었다.
  • 러시아의 대함 미사일 - Kh-35
    Kh-35는 러시아에서 스틱스 미사일 대체용으로 개발된 아음속 대함 미사일로, 함정, 해안포대, 항공기 등에서 발사 가능하며, 미국의 하푼 미사일과 유사한 설계를 가지고 있고 여러 파생형과 복제 생산 모델이 존재하며 2003년부터 러시아 해군에 실전 배치되어 현재 여러 국가에서 운용 중이다.
  • 러시아의 대함 미사일 - 3M22 지르콘
    3M22 지르콘은 러시아에서 개발한 해상 기반 극초음속 순항 미사일로, 마하 8~9의 속도로 1,000km 이상을 비행하며 러시아 해군에서 운용 중이고, 속도와 기동성으로 인해 주변국 안보에 새로운 도전 과제를 제시한다.
Kh-22
개요
종류대함 미사일 순항 미사일
별칭AS-4 'Kitchen'
설계라두가 국가 기계 제작 설계국
개발MKB 라두가
사용 국가러시아
사용 기간1968년-현재
참전러시아-우크라이나 전쟁
러시아의 우크라이나 침공
제원
무게5,820 kg
길이11.65 m
직경92 cm
날개폭300 cm
탄두트리메틸렌트리니트라민(RDX) 1,000 kg 또는 열핵무기 350-1,000 킬로톤 (TNT 환산)
엔진R-201 액체 연료 로켓
연료톤카-250 및 적연질산
사거리600 km (Kh-22M/MA)
최고 고도10-14 km 또는 27 km
속도마하 4.6
유도 방식관성 유도 후 능동 레이다 호밍
정확도30-40 m (CEP)
발사 플랫폼Tu-22M, Tu-22K, Tu-95K22
기타
개발 시작1962년
대당 가격미화 100만 달러

2. 역사

제2차 세계 대전의 해전 분석 결과, 소련 군사 연구자들은 대규모 함대 간 해전의 시대는 끝났다고 판단했다. 이들은 원거리 공격 수단(스탠드오프 무기)을 통해 가상 적대 세력에 효과적으로 대응할 수 있다고 보았다.

이에 따라 소련 공군과 소련 해군 해군 항공대는 항공 폭탄이나 항공 어뢰 대신 순항 미사일을 사용하고, 폭격기를 미사일 운반 수단으로 전환하여 해안가나 섬의 비행장에서 접근하는 적 함대나 임무 부대를 요격하는 방안을 채택했다. 이러한 배경에서 라두가 설계국은 Kh-22를 개발하여 투폴레프 Tu-22의 무장으로 사용했다.[2][4]

2. 1. 개발 배경

세르게이 고르시코프의 전력 증강에 따라 1970년대 초 소련 해군은 세계 2위의 해군 강국으로 급부상했고, 미 항공모함 전투단을 공격하기 위한 계획의 일환으로 초음속 순항미사일을 탑재한 초음속 폭격기 Tu-22M을 개발했다. Tu-22M은 AS-4 키친 공대함 미사일 3발을 탑재할 수 있었는데, 마하 3.5~4.5의 속도와 1톤이 넘는 탄두를 가진 이 미사일은 미국의 니미츠급 항공모함도 명중 시 대파 또는 격침시킬 수 있다고 평가받았다. 개량형인 Kh-32는 극초음속인 마하 5의 속도를 가졌다. Kh-22(AS-4) 미사일과 개량형 Kh-32(AS-6)는 해양감시 인공위성의 지령유도를 받는다. Tu-22M2는 공중급유 프로브가 장착되어 미국 본토도 타격할 수 있었지만, 1970년대 미-소 양국 간 전략 무기 제한 협상에 의해 제거되었고, 이후 성능이 향상된 Tu-22M3가 등장했다.[1]

1940년대 말부터 1950년대 초, 제2차 세계 대전 해전 분석 결과, 소련 군사 연구자들은 대규모 해전 시대는 끝났고, 앞으로는 원거리 공격 수단(스탠드오프 무기)으로 항공모함 타격단을 무력화하는 것이 효과적이라고 결론 내렸다.[3] 소련 공군과 소련 해군 해군 항공대는 항공 폭탄이나 항공 어뢰를 이용한 공습 대신 순항 미사일을 사용하고, 폭격기를 미사일 운반 수단으로 전환하여 해안가나 섬 비행장에서 접근하는 적 함대나 임무 부대를 요격하도록 했다. 이러한 목적에 따라 라두가 설계국은 Kh-22를 개발하여 투폴레프 Tu-22의 무장으로 사용했다.[2][4]

2. 2. 개발 과정

1940년대 말부터 1950년대 초, 제2차 세계 대전에서의 해전 분석이 완료된 시점에서, 소련의 군사 연구자들은 대규모 해전 시대는 끝나고, 앞으로는 가상 적대 세력에 대항할 때 같은 규모의 함대를 사용하지 않고도 원거리 공격 수단(스탠드오프 무기)으로 목적을 달성할 수 있다고 생각했다.

순항 미사일이 기존의 항공 폭탄이나 항공 어뢰를 이용한 적함에 대한 공습을 대체할 수 있다고 가정하고, 소련 공군과 소련 해군 해군 항공대 사령관은 폭격기를 미사일 운반 수단으로 전환하여 해안가나 섬에 있는 비행장에서 접근하는 적 함대나 임무 부대를 요격할 수 있도록 했다. 이러한 목적에 따라 라두가 설계국은 Kh-22를 개발하여 투폴레프 Tu-22의 무장으로 사용했다.[1]

세르게이 고르시코프의 전력증강에 따라 1970년대 초 소련해군은 세계 2위의 해군강국으로 급부상하게 되었고, 미국 항공모함 전투단을 공격할 계획의 일환 중 하나로 초음속 순항미사일을 탑재한 초음속 폭격기인 Tu-22M을 개발하게 되었다. AS-4 키친 공대함 미사일 3발을 탑재할 수 있어 마하 3.5~4.5, 개량형인 Kh-32는 극초음속인 마하 5에 탄두는 1톤이 넘는 초음속/극초음속 순항미사일로 미국의 니미츠급 항공모함도 명중하면 대파 혹은 격침된다는 평가가 있었다. Kh-22(AS-4) 미사일과 그의 개량형 Kh-32(AS-6)는 해양감시 인공위성의 지령유도를 받는다.[1] Tu-22M2는 공중급유프로브가 장착되어서 미국 본토도 타격할 수 있었지만, 1970년대 미-소 양국간 전략 무기 제한 협상에 의해 공중급유프로브가 제거되고 성능이 향상된 Tu-22M3가 등장하게 되었다.[1]

2. 3. 운용 현황

소련 해군은 1970년대 초 세르게이 고르시코프의 전력 증강으로 세계 2위의 해군 강국으로 급부상했고, 미국 항공모함 전투단을 공격하기 위한 계획의 일환으로 초음속 순항미사일을 탑재한 초음속 폭격기 Tu-22M을 개발했다. Kh-22(AS-4) 미사일과 그 개량형 Kh-32(AS-6)는 해양감시 인공위성의 지령유도를 받는다.[43][44] Kh-22PG 미사일은 1963년에 처음 발사되었고, 1968년에 Kh-22는 미사일 운반체인 Tu-22K와 함께 실전 배치되었다. 이 미사일은 Tu-22K('블라인더-B')와 Tu-95K22 ('베어-G') 전략 폭격기에 탑재되어 순찰 임무에 투입되었으며, 소련 공군과 이후 러시아 공군에서 사용되었다. 현재는 장거리 전략 폭격기인 투폴레프 Tu-22M3 ('백파이어')가 주 발사 플랫폼이다.

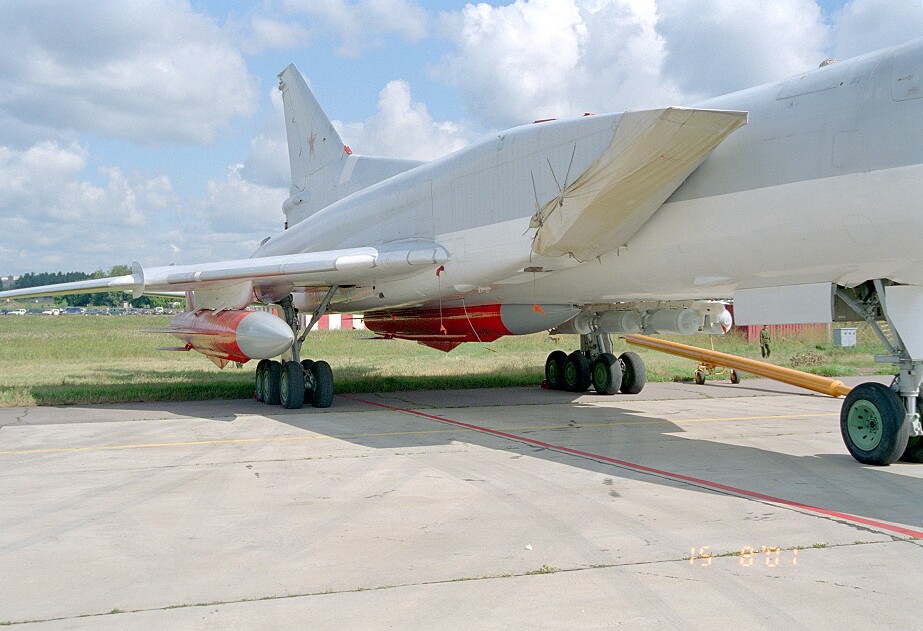

Tu-22M3에 장착된 Kh-22


2022년 러시아의 우크라이나 침공에서 러시아는 Kh-22 미사일을 실전에서 처음으로 사용했다. 2022년 5월 11일, 러시아 공군 Tu-22M3 전략 폭격기가 우크라이나 어딘가에 있는 표적을 향해 Kh-22 또는 Kh-32 미사일 두 발을 발사하는 영상이 공개되었다.[14] 영국 국방부는 러시아가 Kh-22와 같은 대함 미사일을 지상 표적에 사용하고 있을 가능성이 있으며, 이러한 미사일은 "매우 부정확하여 심각한 부수적 피해와 사상자를 발생시킬 수 있다"고 주장했다.[15]

우크라이나군은 모든 가용 방공 수단을 총동원했음에도 불구하고, 수백 번이나 발사된 Kh-22/Kh-32를 단 한 번도 요격하지 못하고 피격당했다. 대표적인 사례는 다음과 같다.

  • 2022년 5월 9일, 러시아 공군은 13발의 Kh-22 미사일을 발사했다. 이 중 7발은 오데사에서 북쪽으로 15km 떨어진 해안 마을인 폰탄카에 발사되었는데, 최소 한 발이 통행금지령 이후인 오후 10시 35분경에 리비에라 쇼핑몰을 강타하여 1명이 사망했고, 6발은 도네츠크주의 표적에 발사되었다.[16]
  • 2022년 5월 12일부터 6월 25일 사이에, 우크라이나에서 최소 10건의 다른 러시아 Kh-22 공격이 언론에 보도되었으며, 총 44발 이상의 미사일이 사용되었다.[16]
  • 2022년 6월 27일, 크레멘추크 쇼핑몰 공격에 2발의 Kh-22 또는 Kh-32 미사일이 사용되어 최소 21명이 사망하고 59명 이상이 부상을 입었다.[17][16][4]
  • 2022년 6월 30일과 7월 1일 밤, Tu-22M3에서 발사된 3발의 Kh-22 미사일이 우크라이나 세르히이우카의 9층 아파트 건물과 휴양 센터에 떨어져 최소 21명이 사망하고 39명 이상이 부상을 입었다.[18][19][20]
  • 2022년 9월 14일, 러시아는 크리비 리의 다양한 수력 구조물, 인근 댐을 포함하여 최소 7발의 Kh-22 미사일을 발사하여 인굴레츠 강의 수위를 2m에서 6m까지 상승시켰다.[21]
  • 2023년 1월 14일, 러시아 미사일 공격에 Kh-22가 사용되었을 가능성이 있으며, 드니프로의 9층 아파트 건물이 파괴되어 최소 44명의 민간인이 사망하고 73명이 부상을 입었다.[23][24]
  • 2023년 5월 8일, 우크라이나 공군 대변인 유리 이그나트 대령은 오데사주에 7대의 항공기와 최대 8발의 Kh-22 순항 미사일 발사가 있었다고 말했다.[25]
  • 2023년 7월 17일부터 20일까지 3일 밤 동안의 오데사 공격에서 발사된 19발의 순항 미사일 중 우크라이나는 5발만 요격했다. 유리 이그나트는 Kh-22와 같은 미사일로부터 해당 지역을 방어하려면 패트리엇 미사일 또는 SAMP-T가 필요하다고 말했다.[26]
  • 2023년 12월 29일 러시아의 우크라이나 공습 및 기타 공격에서 러시아군은 8발의 X-22/Kh-22 미사일을 우크라이나에 발사했고, 우크라이나군은 단 한 발도 격추하지 못했다.[27][28]
  • 2024년 4월 19일, 우크라이나는 전쟁 중 처음으로 두 발의 Kh-22/32를 격추했다고 주장했다.[29][30]
  • 2024년 8월 20일, 우크라이나군 총사령관 올렉산드르 시르스키는 2022년 이후 러시아가 사용한 Kh-22/32 미사일 중 2/362(0.55%)만 우크라이나의 방공 시스템에 의해 요격되었다고 발표했다.[31]

3. 구조 및 특징

Kh-22는 자이로스코프 안정 자동 조종 장치와 전파 고도계를 사용하여 유도되는 미사일이다. 소련의 시험 결과, 1000kg의 성형 작약 탄두를 사용했을 때 직경 5m, 면적 20m2, 깊이 12m의 구멍을 만들었다.[4][5][6][7][8][9]

2016년 8월, 러시아는 Kh-22의 파생형인 Kh-32 순항 미사일 시험을 마무리하고 있었다. Tu-22M3 폭격기에 사용하도록 설계된 이 미사일은 발사 후 40km까지 상승하여 성층권에 진입한 다음 수평 비행으로 전환한 후 목표물을 향해 가파르게 급강하한다. Kh-32는 레이더뿐만 아니라 적의 함선, 교량, 군사 기지, 발전소 등 "전파 대비 표적"을 공격하도록 설계되었으며, 관성 항법 장치와 레이더 호밍 헤드를 갖추고 있어 GPS/GLONASS 항법 위성에 의존하지 않는다. 추정상 사거리는 1000km이며 속도는 최소 5000km/h이다.[10] 2018~2020년에는 32기의 Kh-22 미사일이 Kh-32 수준으로 현대화될 예정이다.[11]

3. 1. 추진 체계

Kh-22는 TG-02(톤카-250)와 IRFNA(억제된 적연질산)를 연료로 사용하는 투만스키 액체 연료 로켓 엔진을 사용하여 최대 속도 마하 4.6, 사거리는 최대 600km에 이른다. 고고도 또는 저고도 모드로 발사할 수 있다. 고고도 모드에서는 27000m 고도로 상승한 후 목표물을 향해 고속으로 급강하하며 종말 속도는 약 마하 4.6이다. 저고도 모드에서는 12000m까지 상승한 후 약 마하 3.5로 완만하게 급강하한다. 이 미사일은 자이로스코프 안정 자동 조종 장치와 전파 고도계를 사용하여 유도된다.

소련의 시험 결과, 1000kg의 성형 작약 탄두가 미사일에 사용되었을 때, 결과 구멍의 직경은 5m, 면적은 19.6m2, 깊이는 12m으로 측정되었다.[4][5][6][7][8][9]

3. 2. 비행 방식

Kh-22는 ТГ-02ru(톤카-250)와 억제된 적연질산(IRFNA)을 연료로 사용하는 투만스키 액체 연료 로켓 엔진을 사용하여 최대 속도 마하 4.6, 사거리는 최대 600km에 이른다. 고고도 또는 저고도 모드로 발사할 수 있다. 고고도 모드에서는 27000m 고도로 상승한 후 목표물을 향해 고속으로 급강하하며 종말 속도는 약 마하 4.6이다. 저고도 모드에서는 12000m까지 상승한 후 약 마하 3.5로 완만하게 급강하한다. 이 미사일은 자이로스코프 안정 자동 조종 장치와 전파 고도계를 사용하여 유도된다.

소련의 시험 결과, 1000kg의 성형 작약 탄두가 미사일에 사용되었을 때, 결과 구멍의 직경은 5m, 면적은 20m2, 깊이는 12m으로 측정되었다.[4][5][6][7][8][9]

3. 3. 유도 방식

Kh-22는 TG-02(톤카-250)와 억제된 적연질산(IRFNA)을 연료로 사용하는 투만스키 액체 연료 로켓 엔진을 사용하여 최대 속도 마하 4.6, 사거리는 최대 600km에 이른다. 고고도 또는 저고도 모드로 발사할 수 있다. 고고도 모드에서는 27000m 고도로 상승한 후 목표물을 향해 고속으로 급강하하며 종말 속도는 약 마하 4.6이다. 저고도 모드에서는 12000m까지 상승한 후 약 마하 3.5로 완만하게 급강하한다. 이 미사일은 자이로스코프 안정 자동 조종 장치와 전파 고도계를 사용하여 유도된다.

소련의 시험 결과, 1000kg의 성형 작약 탄두가 미사일에 사용되었을 때, 결과 구멍의 직경은 5m, 깊이는 12m으로 측정되었다.[4][5][6][7][8][9]

3. 4. 탄두

소련에서의 시험 결과, 1000kg 성형 작약 탄두를 사용했을 때 직경 5m, 깊이 12m의 구멍을 만들었다.[4][5][6][7][8][9]

4. 대지 타격 능력

소련제 미사일들은 공통적으로 대지 타격 기능을 갖추고 있다. 대공 미사일인 S-300 미사일 시스템이나 S-400 미사일 시스템뿐만 아니라, 대함 미사일인 Kh-22와 Kh-32에도 대지 타격 기능이 포함된다. 이 때문에 소련과 러시아는 대지 타격 전용 순항 미사일 개발 필요성을 크게 느끼지 못했고, 그나마 개발된 것도 RK-55와 3M-14E 대지형 클럽 정도였다.

Kh-22PG 미사일은 1963년에 처음 발사되었고, 1968년에 Tu-22K와 함께 실전 배치되었다. Kh-22의 운용 시작은 1962년이었다.[43][44]

Kh-22의 첫 실전 사용은 2022년 러시아의 우크라이나 침공에서 보고되었다. 2022년 5월 11일, 러시아 공군 Tu-22M3 전략 폭격기가 우크라이나의 표적을 향해 Kh-22 또는 Kh-32 미사일 두 발을 발사하는 영상이 공개되었다.[14] 영국 국방부는 러시아가 Kh-22와 같은 대함 미사일을 지상 표적에 사용하고 있으며, 이는 "매우 부정확하여 심각한 부수적 피해와 사상자를 발생시킬 수 있다"고 언급했다.[15]

2022년 러시아의 우크라이나 침공에서 Kh-22는 우크라이나 공격에 사용되었다. 2022년 6월, 우크라이나 중부 도시 크레멘추크의 군사 시설 공격에 사용되었지만, 공장에 인접한 쇼핑 센터에 떨어져 18명 이상이 사망했다. 이 외에도 주택가에 떨어진 사례가 보고되었으며, Kh-22의 낮은 명중 정밀도가 원인 중 하나로 여겨진다.[45] 우크라이나 당국은 2023년 1월까지 210발 이상이 발사되었으며, 이를 격추할 수단이 없다고 밝혔다.[46]

다음은 2022년 5월부터 2024년 8월까지 언론에 보도된 Kh-22의 주요 사용 사례이다.

날짜사건결과비고
2022년 5월 9일오데사 북쪽 15km 해안 마을 폰탄카, 리비에라 쇼핑몰 공격1명 사망[16]13발 발사, 7발은 폰탄카, 6발은 도네츠크주
2022년 5월 12일 ~ 6월 25일최소 10건의 Kh-22 공격44발 이상 사용[16]
2022년 6월 27일크레멘추크 쇼핑몰 공격최소 21명 사망, 59명 이상 부상[17][16][4]Tu-22M3 폭격기에서 2발 발사
2022년 6월 30일 ~ 7월 1일우크라이나 세르히이우카 아파트 및 휴양 센터 공격최소 21명 사망, 39명 이상 부상[18][19][20]Tu-22M3에서 3발 발사
2022년 9월 14일 || 최소 44명 사망, 73명 부상[23][24]
2023년 5월 8일오데사주 공격식량 저장 창고 1곳 피해[25]7대의 항공기에서 최대 8발 발사, 다수는 자폭 추정
2023년 7월 17일 ~ 20일오데사 공격19발 중 5발 요격, Kh-22는 속도 때문에 격추 불가[26]
2023년 12월 29일2023년 12월 29일 러시아의 우크라이나 공습 및 기타 공격8발 발사, 모두 격추 실패[27][28]
2024년 4월 19일2발 격추 주장[29][30]전쟁 중 최초 격추 주장
2024년 8월 20일우크라이나군 총사령관 올렉산드르 시르스키 보고2/362 (0.55%) 요격[31]2022년 이후 사용 및 요격 데이터 최초 발표



2024년 4월 19일, 우크라이나는 전쟁 중 처음으로 두 발의 Kh-22/32를 격추했다고 주장했다. 이후 공개된 사진을 통해 Kh-32가 2023년에 제조되었음이 확인되었다.[29][30] 2024년 8월 20일, 우크라이나군 총사령관 올렉산드르 시르스키는 2022년 이후 러시아가 사용한 Kh-22/32 중 2/362(0.55%)만 우크라이나의 방공 시스템에 의해 요격되었다고 보고했다.[31]

5. 요격 가능성

Kh-22와 Kh-32는 시 스키밍(Sea Skimming) 및 저고도 침투가 불가능한 미사일로, 순항 고도가 20~27km에 달하여 장애물이 없는 해상에서의 요격 난이도는 매우 낮다. 그러나 지상 방공망은 MIM-104 패트리어트 미사일의 최고 고도 근처(40km인 MSE 제외)를 마하 3.5~5의 속도로 날아 순식간에 지나쳐가기 때문에 지상 요격이 거의 불가능하다. 탄도탄 요격에만 치중한 사드의 경우 고도는 되지만, 순항 미사일 및 항공기 요격에 필요한 순간 급선회 성능이 부족하여 사실상 요격 가능성이 낮다.

2022년 러시아의 우크라이나 침공에서 Kh-22 미사일이 실전에서 사용되었다. 영국 국방부는 러시아가 Kh-22와 같은 대함 미사일을 지상 표적에 사용하고 있을 가능성이 있다고 언급하며, 이러한 미사일은 "매우 부정확하여 심각한 부수적 피해와 사상자를 발생시킬 수 있다"고 주장했다.[15]

2023년 5월 8일, 우크라이나 공군 대변인 유리 이그나트 대령은 오데사주에 7대의 항공기와 최대 8발의 Kh-22 순항 미사일 발사가 있었다고 말했다. 7월 17일부터 20일까지 3일 밤 동안의 오데사 공격은 당시 키이우보다 덜 발전된 방어 시스템으로 인해 성공적이었다. Kh-22 미사일은 속도 때문에 격추될 수 없었다. 유리 이그나트는 "격추할 수 있는 것은 격추하고 있다"고 말했으며, Kh-22와 같은 미사일로부터 해당 지역을 방어하려면 패트리엇 미사일 또는 SAMP-T가 필요했다.[26]

2023년 12월 29일 러시아의 우크라이나 공습 및 기타 공격에서 러시아군은 8발의 X-22/Kh-22 미사일을 우크라이나에 발사했으나, 우크라이나군은 단 한 발도 격추하지 못했다. 러시아가 패트리엇 미사일 배터리나 SAMP/T가 없는 지역을 표적으로 삼고 있다는 주장이 제기되었다.[27][28]

2024년 4월 19일, 우크라이나는 전쟁 중 처음으로 두 발의 Kh-22/32를 격추했다고 주장했다.[29][30] 2024년 8월 20일, 우크라이나군 총사령관 올렉산드르 시르스키는 2022년 이후 러시아가 사용한 Kh-22/32 중 2/362(0.55%)만 우크라이나의 방공 시스템에 의해 요격되었다고 발표했다.[31]

6. 파생형


  • '''Kh-22M/MA''' - 마하 3.3의 속도와 의 사거리를 가진 업그레이드된 변형이다. 무게는 5780kg이고, 960kg의 RDX를 포함한다.[33][34]
  • '''Kh-32''' - 마하 5의 속도와 의 사거리를 가진 Kh-22의 업데이트된 재래식 변형이다.[10] 향상된 로켓 엔진과 새로운 탐색 헤드를 특징으로 한다. 현재 Tu-22M3 발사 플랫폼용으로 생산되고 있다.[35][36] 사거리를 향상시키기 위해 탄두 무게가 으로 감소했다.[37]

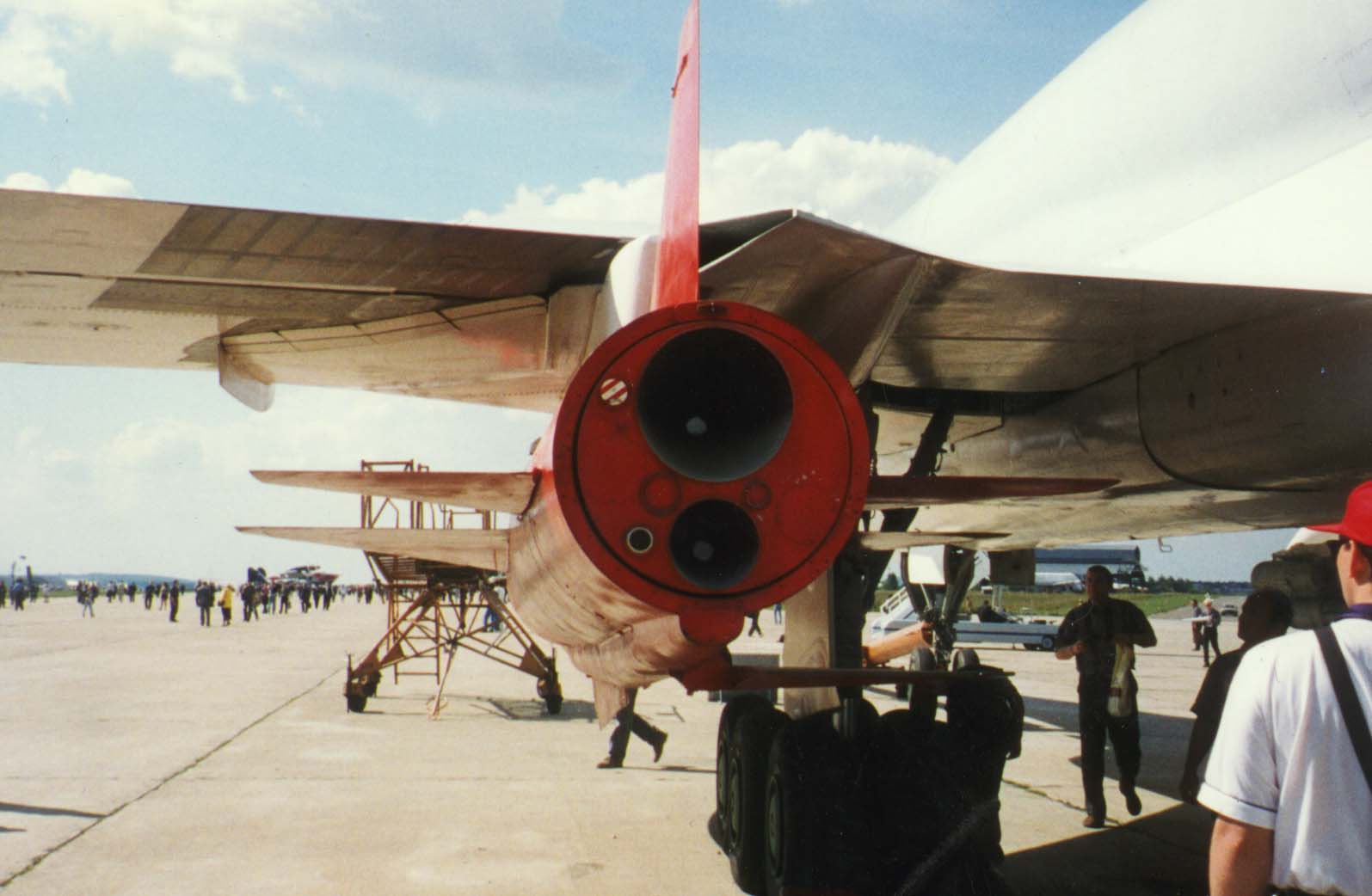

Tu-22M3에 탑재된 Kh-22


Kh-22는 초기에는 대형 재래식 탄두를 장착한 '''Kh-22'''와 350~1000킬로톤(TNT 환산)의 핵탄두를 탑재한 '''Kh-22N''' 두 가지 파생형으로 생산되었다. 1970년대 중반에는 대 레이더 미사일인 '''Kh-22P'''가 추가되었다. 이후 1970년대에 Kh-22는 새로운 공격 프로파일, 사거리 연장, 데이터 링크를 통한 중간 유도 갱신 등의 기능을 갖춘 '''Kh-22M'''과 '''Kh-22MA'''로 업그레이드되었다.

형식설명
Kh-22재래식 탄두 버전
Kh-22N핵탄두 버전
Kh-22P대 레이더 미사일
Kh-22M재래식 탄두 버전의 업그레이드
Kh-22MA핵탄두 버전의 업그레이드
Kh-22E수출용 재래식 탄두 버전
Kh-32신형 로켓 모터와 신형 시커 헤드를 채용한 재래식 탄두의 후계기. 현재도 Tu-22M3에 공급되고 있다.


7. 운용 국가

Kh-22는 Tu-22K('블라인더-B')와 Tu-95K22 ('베어-G') 전략 폭격기에 탑재되어 순찰 임무에 투입되었으며, 소련 공군과 이후 러시아 공군에서 사용되었다. 현재는 장거리 전략 폭격기인 Tu-22M3 ('백파이어')가 주 발사 플랫폼이다.[1]

7. 1. 현재 운용 국가

Россия|로씨야ru는 Tu-22 폭격기에 Kh-22를 사용한다.[1] 현재 러시아 공군에서 운용 중이다.

7. 2. 과거 운용 국가

8. 한국에 미치는 영향 및 대응
