Kh-58

3. 설계

Kh-58은 Su-24의 L-086A "판타스마고리아 A" 또는 L-086B "판타스마고리아 B" 표적 획득 시스템과 함께 사용하도록 설계되었다.^[1] 초기형 Kh-58은 발사 고도에 따라 저고도에서 36km, 10000m에서 120km, 15000m에서 160km의 사거리를 가진다.^[1]

Kh-58은 MIM-14 나이키 허큘리스 또는 MIM-104 패트리어트와 같은 특정 방공 레이더를 표적으로 하도록 설계된 다양한 탐색기를 장착할 수 있었다.^[2]

3. 1. 엔진 및 탄두

3. 2. 유도 방식

3. 3. 사거리

4. 파생형

• '''Kh-58''' (이즈델리예 112): Su-24M용 오리지널 버전이다. 저고도에서 발사했을 경우 사거리는 36km, 10,000m 고도에서 발사 시 사거리는 120km, 15,000m 고도에서 발사 시 사거리는 160km이다.
• '''Kh-58U''': 사거리가 늘어나고 발사 후 록온(LOAL) 기능이 개선된 버전이다.
• '''Kh-58E''': Kh-58U의 수출형으로, 1991년에 처음 제안되었다.^[2]
• '''Kh-58EM''': 1990년대에 수출용으로 제안된 또 다른 버전이다.^[2]
• '''Kh-58UShE''' (울루흐셴나야 시로코폴로스나야 엑스포르트나야, '개선된, 광대역, 수출형'의 의미): 새로운 Su-30MK용으로 설계된 새로운 레돔(radome)의 새로운 광대역 탐색기를 갖추었다.^[2]

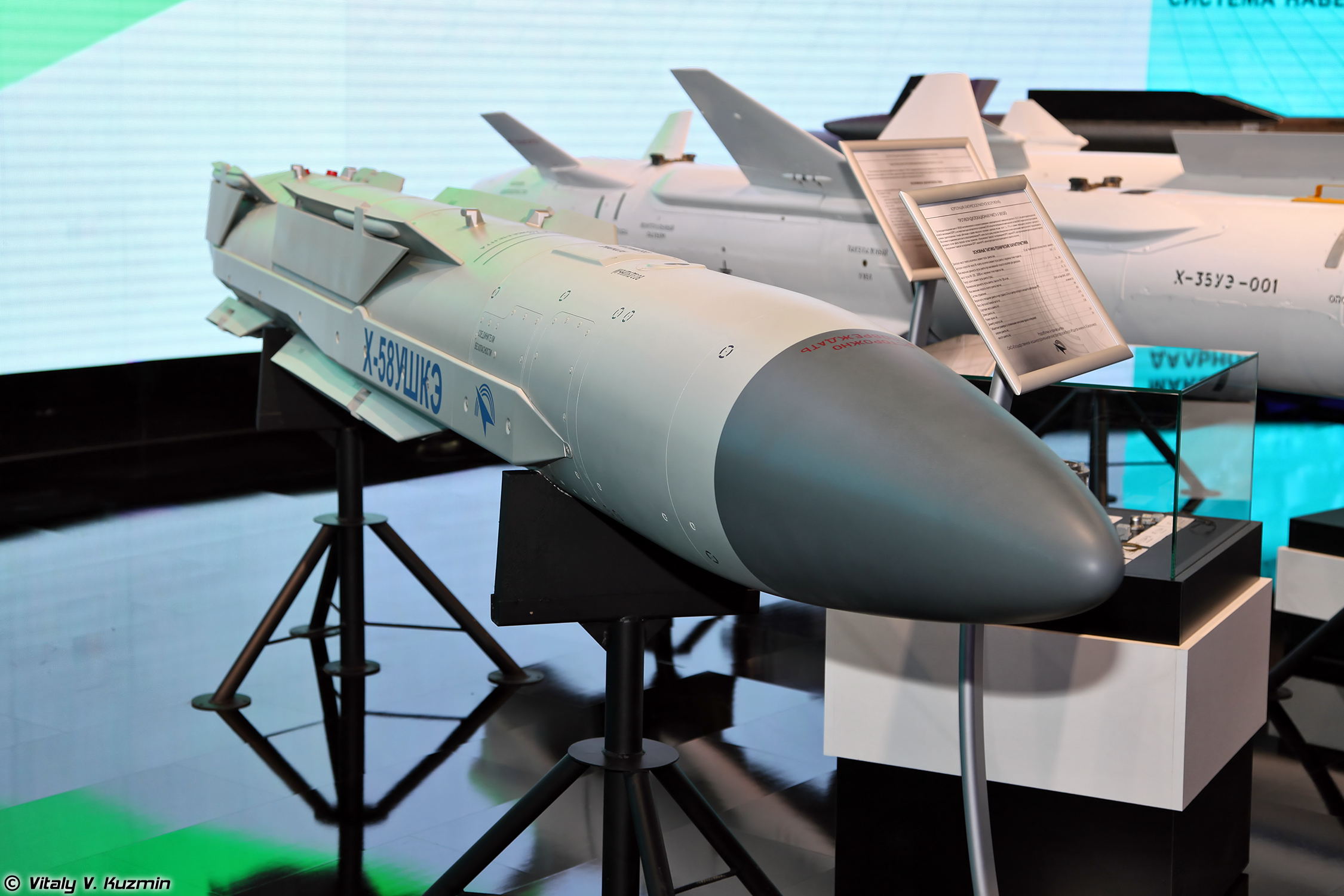

• '''Kh-58UShKE''': Su-57 스텔스 전투기의 내부무장창에 장착하기 위해 날개를 접은 형태이다. MAKS 2007에서 처음 공개되었다.^[8][9]

• '''Kh-58UShKE(TP)''': 영상 적외선 UV 탐색기가 추가된 버전으로, 2015년 MAKS에서 공개되었다.^[10]
• '''Kh-58A''': 액티브 레이더 호밍 시커를 갖춘 대함 미사일 형. 계획만 존재.^[18]

5. 운용

Kh-58은 1982년부터 소련의 Su-24M에 도입되었고, 개량형인 Kh-58U는 1991년부터 Su-24M과 MiG-25BM에 도입되었다^[15]。 수출형 Kh-58E는 Su-22M4와 Su-25TK에 장착 가능하다^[17]。

이 외에도 프로그레스 포드를 개발하여 Su-17, MiG-23, MiG-27에 탑재하는 방안도 검토되었으나 중단되었다. 미라주 IIIE, F-15, F-16 등 외국의 항공기에 통합하는 것도 제안되었다.

Kh-58을 운용했거나, 운용 중인 기종은 다음과 같다.

5. 1. 실전 기록

5. 2. 운용 국가

• 벨라루스 - 벨라루스 공군^[11]
• 인도 - 인도 공군^[1]
• 이란 - 이란 공군^[12]
• 카자흐스탄 - 카자흐스탄 항공 방위군^[12]
• 러시아 - 러시아 항공우주군^[1]
• 우즈베키스탄 - 우즈베키스탄 공군 및 방공군^[12]
• 이라크 - 이라크 공군^[13]
• 소련 - 소비에트 공군^[1]
• 우크라이나 - 우크라이나 공군^[14]
• 말레이시아
• 북한 (불명)
• 페루
• 폴란드^[27]
• 구 소련 제국과 바르샤바 조약 기구 가맹국^[15]
