목차

1. 개요

뱅가드급 잠수함은 영국 해군의 핵추진 탄도 미사일 잠수함으로, 1990년대부터 현재까지 전략 핵 억지력을 유지하는 데 핵심적인 역할을 한다. 1980년대 초에 개발이 시작되어 UGM-133 트라이던트 II 미사일을 탑재하도록 설계되었으며, 4척이 건조되었다. 뱅가드급 잠수함은 2018년부터 2024년까지 퇴역할 예정이었으나, 드레드노트급 잠수함으로 대체될 예정이다. 2021년에는 탑재 핵탄두 수를 최대 260개로 상향 조정하는 계획이 발표되었다.

더 읽어볼만한 페이지

  • 영국의 잠수함 - HMS 드레드노트 (S101)
    HMS 드레드노트 (S101)는 영국 해군 최초의 원자력 잠수함으로, 1959년 기공되어 1963년 취역했으며, 미국 기술을 도입하여 건조되었고, 1971년 북극점 부상에 성공했으나 1980년 퇴역하여 현재 로사이드 조선소에 보관되어 영국 원자력 잠수함 운용의 초석을 다졌다.
  • 영국의 잠수함 - 스위프트슈어급 잠수함
    스위프트슈어급 잠수함은 영국 해군이 처칠급 잠수함의 후속 함급으로 건조한 핵추진 잠수함으로, 수중 소음 감소를 위해 펌프 제트 추진기를 채택하고 선체에 소음 흡수 타일을 부착하는 등 기술적 개선이 이루어졌으며, 일부는 주요 분쟁에 참여하고 일부는 사고를 겪기도 했다.
  • 군함 - 강습상륙함
    강습상륙함은 헬리콥터 등 항공기를 이용한 병력 상륙을 주 임무로 하며, 수직/단거리 이착륙기 운용 능력과 웰덱을 통한 상륙정 탑재 능력도 갖춘 상륙함으로, 와스프급, 미스트랄급, 독도급 등이 대표적이다.
  • 군함 - 경순양함
    경순양함은 20세기 초 기관 출력 향상으로 등장하여 155mm 이하 주포를 장착하고 정찰, 호위, 대공, 대잠 작전 등 다양한 임무를 수행했으나, 군축 조약과 미사일 순양함의 발달로 2차 세계 대전 이후 대부분 퇴역하고 일부만 박물관선으로 남았다.
  • 잠수함 함급 - 시울프급 잠수함
    시울프급 잠수함은 냉전 시대 소련 잠수함에 대응하기 위해 미국 해군이 개발한 정숙성과 고속 잠항 능력이 뛰어난 공격형 원자력 잠수함이지만, 막대한 건조 비용으로 3척만 건조되었고, 정보 수집, 감시, 정찰 등의 임무를 수행하며 지미 카터함은 특수 임무 수행을 위해 개조되었다.
  • 잠수함 함급 - 시에라급 잠수함
    시에라급 잠수함은 소련/러시아 해군의 공격형 핵잠수함으로, 티타늄 합금 선체를 사용하여 경량화와 저소음 성능을 달성했으며, 미국 SSBN/SSN 저지를 목표로 개발된 945형(시에라 I급)과 945A형(시에라 II급)으로 나뉜다.
뱅가드급 잠수함 - [배(Ship)]에 관한 문서
기본 정보
HMS 뱅가드, 2010년 파슬레인
HMS 뱅가드, 파슬레인, 2010년
함종핵 동력 탄도 미사일 잠수함
건조비커스 조선 및 엔지니어링, 배로인퍼니스, 잉글랜드
건조 범위1986년–1998년
취역 범위1993년–현재
총 건조 함선 수4
총 건조 완료 함선 수4
총 운용 함선 수4
비용nuclearinfo.org}} (1995/6)
제원
동력1 × 롤스로이스 PWR2 원자로,
2 × GEC 터빈;
1 × 축, 펌프 제트 추진기
2 × 보조 인입식 추진 모터
2 × 알렌 터보 발전기 (6 MW)
2 × 팩스먼 디젤 교류 발전기;
속력수중: 이상
항속 거리식량과 기계 부품에 의해서만 제한됨
승조원135명
센서
센서BAE 시스템즈 SMCS
켈빈 휴스 타입 1007 I밴드 항법 레이더
탈레스 수중 시스템 타입 2054 복합 소나 스위트:
마르코니/페란티 타입 2046 예인 배열 소나
타입 2043 선체 장착 능동 및 수동 탐색 소나
타입 2082 수동 요격 및 거리 측정 소나
필킹턴 옵트로닉스 CK51 탐색 잠망경
필킹턴 옵트로닉스 CH91 공격 잠망경
전자전 및 무장
전자전2 × SSE Mk10 발사기 (타입 2066 및 타입 2071 어뢰 디코이용)
RESM 라칼 UAP 수동 요격
무장4 × 21인치 (533 mm) 어뢰 발사관 (다음 어뢰 발사):
스피어피시 중어뢰
16 × 탄도 미사일 발사관 (다음 미사일 발사):
8–16 × 록히드 트라이던트 II D5 SLBM (각각 최대 8개의 탄두 탑재)
동형함
동형함


기타
후속함

2. 역사

1950년대와 1960년대 초반, 영국의 전략 핵무기는 영국 공군의 V 폭격기를 사용했다. 그 후 1960년대부터 1994년까지는 UGM-27 폴라리스 미사일(북한의 무수단 미사일)을 장착한 배수량 7500톤급 레솔루션급 잠수함 4척을 사용했다. 1990년대 이후부터 현재까지는 뱅가드급을 사용한다.

프랑스도 영국과 동일하게 배수량 12000톤급 트리옹팡급 잠수함(SSBN) 4척을 운용 중이다. 프랑스는 이 4척의 잠수함이 유일한 핵무기 공격 수단이며, 공군과 육군에는 핵미사일이 없다.

영국과 프랑스는 차기 항공모함도 동일한 디자인으로 1척씩 건조할 계획이다. (퀸 엘리자베스급 항공모함, 차기 프랑스 항공모함 참조)

뱅가드급은 1984년 트라이던트 프로그램에 따라 영국 정부에 의해 도입이 발표되었으며, 4척이 건조되었다. 1986년부터 1999년까지 비커스 암스트롱(Vickers Armstrong)에서 건조되었고, 1993년부터 순차적으로 취역했다. 바로우인퍼니스(Barrow-in-Furness)의 비커스 조선 및 엔지니어링(Vickers Shipbuilding and Engineering, VSEL)에서 건조되었으며, 데번셔 도크홀(Devonshire Dock Hall)은 본급 건조를 위해 건설되었다.

뱅가드급은 밸리언트급이나 미국 해군(United States Navy)의 라파예트급을 기반으로 설계된 이전 레솔루션급 잠수함과 달리, 탄도 미사일 원자력 잠수함으로 처음부터 설계되었다. 149.9m의 전장과 15,980톤의 배수량을 가진 뱅가드급은 레졸루션급의 약 2배 크기이며, 소비에트 연방(Soviet Union)의 타이푼급이나 미국(United States)의 오하이오급에 이어 세 번째로 큰 잠수함이다. 대형화의 요인은 폴라리스에 비해 훨씬 큰 트라이던트 D5 미사일(Trident D5 missile)에 있었다.

신형 롤스로이스(Rolls-Royce) PWR2형 원자로는 본급을 위해 설계되었다. 이것은 이전 모델의 2배의 수명을 가지며, 최대 25노트의 속력으로 항해 연료를 보급하지 않고 세계를 40바퀴 돌 수 있어, 고가의 연료 교체 없이 함정의 수명을 다할 수 있다. 또한, 보조 발전기로 팩스만(Paxman) 디젤 엔진(Diesel engine) 발전기(Generator) 2기와 WH 앨런(Allen) 터보 발전기를 장착하고 있다.

2009년 2월 3일, 프랑스 해군의 ''트리옹팡'' 잠수함과 영국 해군의 HMS 뱅가드 잠수함이 충돌했다.[28][29]

2. 1. 개발 배경

1960년대 후반부터 영국은 미국산 UGM-27 폴라리스 미사일 16발을 탑재한 레졸루션급 잠수함 4척을 운용했다. 폴라리스 미사일은 1963년 폴라리스 판매 협정에 따라 영국에 제공되었으며, 이 핵억제 시스템은 영국 폴라리스 프로그램으로 알려졌다.[7] 1980년대 초, 영국 정부는 레졸루션급 잠수함과 폴라리스 미사일이 10년 남짓 후면 수명이 다할 것을 예상하여 대체 방안을 검토하기 시작했다.[7] 1980년 1월 24일, 하원은 308대 52표로 독자적인 핵억제력 유지를 위한 정부 정책을 지지했다. 검토된 옵션은 다음과 같다.[7]

옵션내용 및 평가
영국 자체 설계 및 건조 탄도 미사일영국은 1960년대 이후 이 분야 능력이 없었지만 "불가능한 것은 아니다"라고 여겨짐. 그러나 비용이 매우 많이 들고 불확실성이 많으며, 요구 기간 내 제공 불가능하여 "매력적이지 않다"고 간주됨.
폴라리스 유지 및 새로운 잠수함급에 장착"초기 자본 비용"은 저렴하지만 필요한 성능과 신뢰성이 부족. 또한 영국에서만 운용되는 맞춤형 미사일의 소규모 비축량을 유지하는 데 드는 높은 비용으로 인해 초기 자본 절감 효과는 1990년대 이후 사라질 것이라고 결론.



유럽식 해결책과 미국 UGM-73 포세이돈도 간략하게 고려되었지만, 주로 성능, 비용 및 불확실성을 이유로 최종 기각되었다.[7] 가장 유력한 후보는 UGM-96 트라이던트 I였는데, 미국이 대량으로 운용하여 비용 효율적일 뿐만 아니라 소련의 탄도탄 방어 발전에 대한 장기적인 성능 보장을 제공했기 때문이다.[7] 1980년 7월 10일, 마가렛 대처 수상은 지미 카터 미국 대통령에게 1963년 폴라리스 판매 협정과 유사한 방식으로 트라이던트 I 미사일 구매를 요청했다. 그러나 미국 UGM-133 트라이던트 II 미사일 개발이 가속화됨에 따라, 대처는 1982년 로널드 레이건 미국 대통령에게 영국이 개선된 시스템을 조달하도록 허용해 달라고 요청했다. 1982년 3월, 양국 간 협정이 체결되었고,[8] 영국은 연구 개발에 5%를 기여했다.[9]

뱅가드급은 1984년 트라이던트 프로그램에 따라 영국 정부에 의해 도입이 발표되었으며, 4척이 건조되었다. 1986년부터 1999년까지 비커스 암스트롱에서 건조되었고, 1993년부터 순차적으로 취역했다. 바로우인퍼니스의 비커스 조선 및 엔지니어링에서 건조되었으며, 데번셔 도크홀은 뱅가드급 건조를 위해 건설되었다.

뱅가드급은 밸리언트급이나 미국 해군의 라파예트급을 기반으로 설계된 이전 레졸루션급과 달리, 탄도 미사일 원자력 잠수함으로 처음부터 설계되었다. 149.9m의 전장과 15,980톤의 배수량을 가진 뱅가드급은 레졸루션급의 약 2배 크기이며, 소비에트 연방의 타이푼급이나 미국의 오하이오급에 이어 세 번째로 큰 잠수함이다. 대형화의 요인은 폴라리스에 비해 훨씬 큰 트라이던트 D5 미사일에 있었다.

2. 2. 건조

1980년대 초, 영국 정부는 레졸루션급 잠수함과 폴라리스 미사일을 대체하기 위한 방안을 검토하기 시작했다. 1980년 1월 24일, 하원은 독자적인 핵억제력 유지를 위한 정부 정책을 308대 52로 지지했다. 검토된 옵션에는 영국 자체 탄도 미사일 설계 및 건조, 폴라리스 미사일 유지 등이 있었으나, 성능, 비용, 불확실성 등의 이유로 기각되었다.[7]

가장 유력한 후보는 UGM-96 트라이던트 I 미사일이었으며, 1980년 7월 10일 마가렛 대처 총리는 미국 지미 카터 대통령에게 구매를 요청했다. 이후 미국이 UGM-133 트라이던트 II 미사일 개발을 가속화함에 따라, 대처 총리는 1982년 로널드 레이건 대통령에게 개선된 시스템 조달을 요청, 1982년 3월 협정이 체결되었다.[8]

뱅가드급 잠수함은 1980년대 초 국방부에 의해 설계되었으며, 이후 비커스 조선 및 엔지니어링(VSEL, 현재 BAE Systems Maritime – Submarines)에서 상세 설계 개발이 이루어졌다. 뱅가드급은 처음부터 UGM-133 트라이던트 II 미사일을 탑재할 수 있도록 설계되었으며, 미사일 격납고는 미국의 오하이오급 잠수함과 동일한 시스템을 기반으로 한다. 뱅가드급은 이전 레졸루션급보다 훨씬 큰 규모로, 영국 해군이 건조한 잠수함 중 가장 크다.

뱅가드급의 큰 규모로 인해, 배로우인퍼니스에 데번셔 도크 홀이 1982년부터 1986년 사이에 특별히 건설되었다.[10]

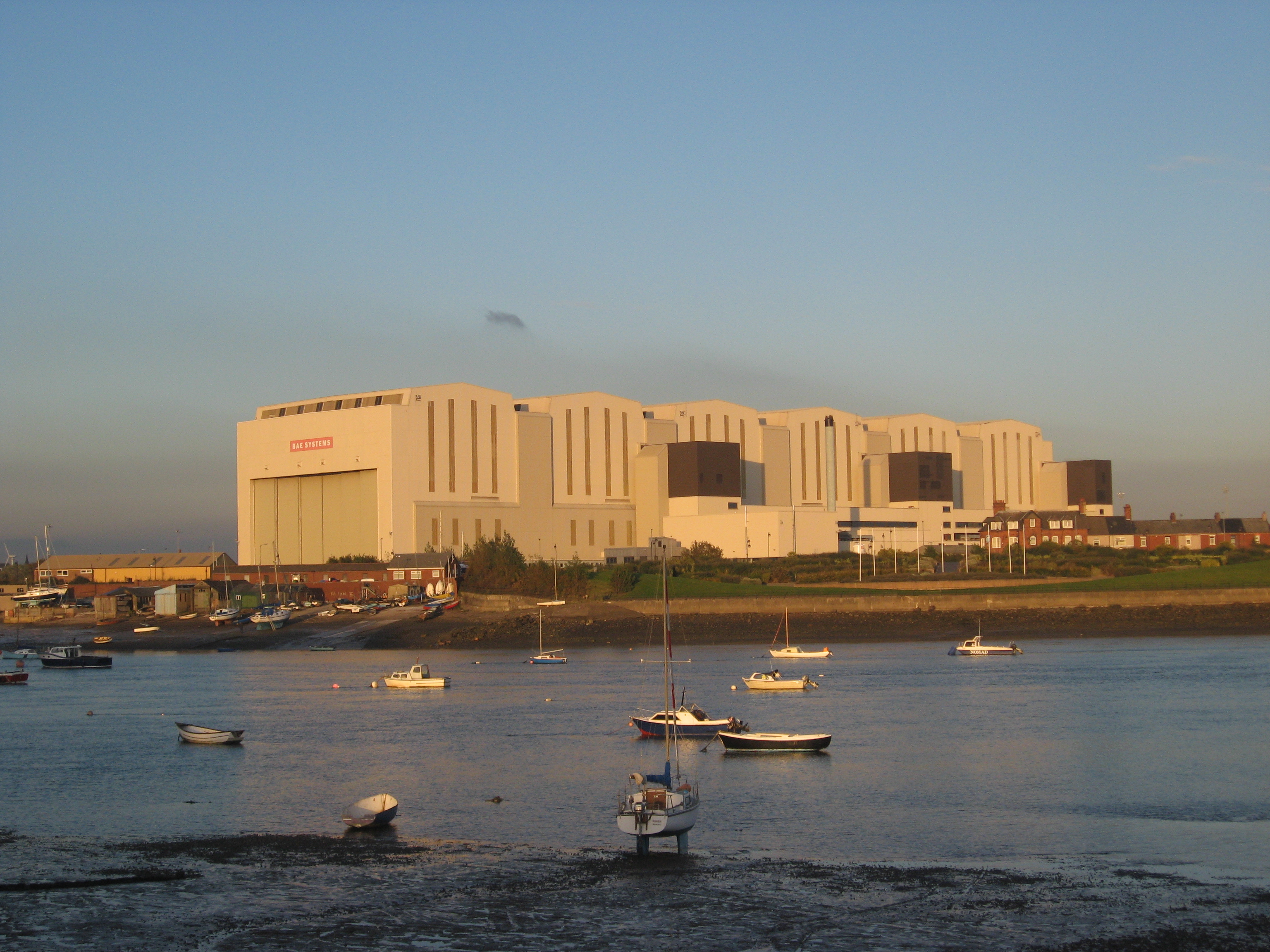

데번셔 도크 홀 실내 조선 시설
1985년부터 HMNB 클라이드와 왕립 해군 무기고 쿨포트는 뱅가드급 잠수함과 트라이던트 II 미사일을 위해 대대적인 재개발을 거쳤으며, 로사이스 조선소도 상당한 재개발을 거쳤다. 이 작업에는 약 5.5억파운드의 비용이 소요되었다.[11]

마가렛 대처 수상은 1986년 9월 3일 첫 번째 잠수함인 HMS 뱅가드의 기공식을 거행했다.[12] 뱅가드는 1992년에 진수되었고 1993년에 취역했다. 당초 네 번째 함정인 벤전스의 건조 취소 논쟁이 있었으나, 국방부는 1992년 7월 건조를 명령했고,[13] 1999년에 취역했다.

뱅가드급 잠수함은 모두 영국 배로우인퍼니스 조선소에서 건조되었다.

번호함명기공진수취역현황
S28뱅가드 (HMS Vanguard)1986년 9월 3일1992년 3월 4일1993년 8월 14일취역 중
S29빅토리어스 (HMS Victorious)1987년 12월 3일1993년 9월 29일1995년 1월 7일
S30비질런트 (HMS Vigilant)1991년 2월 16일1995년 10월 14일1996년 11월 2일
S31벤전스 (HMS Vengeance)1993년 10월 13일1998년 9월 9일1999년 11월 27일


2. 3. 사고

2009년 2월 3일, 프랑스 해군의 ''트리옹팡'' 잠수함과 영국 해군의 HMS 뱅가드 잠수함이 충돌했다.[28][29]

2. 4. 대체 계획 (드레드노트급 잠수함)

1980년대 초, 영국 정부는 레졸루션급 잠수함과 폴라리스 미사일을 대체하기 위한 검토를 시작했다. 검토된 옵션에는 영국 자체 탄도 미사일 개발, 폴라리스 미사일 유지 및 신형 잠수함 장착 등이 있었으나, 성능, 비용, 불확실성 문제로 인해 모두 기각되었다.[7] 최종적으로 미국의 UGM-96 트라이던트 I 미사일이 가장 유력한 후보로 떠올랐고, 마가렛 대처 총리는 지미 카터 대통령에게 구매를 요청했다.[7] 이후 미국의 UGM-133 트라이던트 II 미사일 개발 가속화에 따라, 대처 총리는 로널드 레이건 대통령에게 개선된 시스템 조달을 요청하여 1982년 3월 협정이 체결되었다.[8] 영국은 연구 개발에 5%를 기여했다.[9]

뱅가드급 잠수함의 예상 수명은 25년으로,[14] 2006년 토니 블레어 총리는 뱅가드급을 대체할 차세대 잠수함 건조 계획을 발표했다. 블레어 총리는 핵탄두 수를 20% 감축하고 잠수함 척수를 4척에서 3척으로 줄이는 방안을 제안했으나,[15] 고든 브라운 총리는 3척 감축안을 검토 중이라고 밝혔고,[16] 리엄 폭스 국방장관은 4척이 필요하다고 언급했다.[17]

2011년, 영국 정부는 4척의 잠수함 건조 초기 단계를 승인했다. 이 잠수함은 드레드노트급 잠수함으로 명명되었으며, 기존 트라이던트 II 미사일을 유지하고 새로운 PWR3 원자로와 어스튜트급 잠수함의 기술을 통합할 예정이다.

2016년 7월 18일, 영국 하원은 트라이던트 갱신 프로그램 투표를 통해 차세대 잠수함 건조를 결정했다. 찬성 472표, 반대 117표로 통과되었으며, 국방부는 대체함 건조, 시험 및 시운전 비용을 35년간 3100억파운드 (비상 자금 100억파운드 포함)로 추산했다.[18] 새로운 잠수함 함대는 빠르면 2028년,[5] 늦어도 2030년대에는 운용될 예정이며, 드레드노트급은 트라이던트 프로그램의 수명을 최소 2060년대까지 연장할 것이다.[20]

3. 특징

뱅가드급 잠수함은 밸리언트급이나 미국 해군(United States Navy)의 라파예트급을 기반으로 설계된 이전 레졸루션급과 달리, 처음부터 탄도 미사일 원자력 잠수함으로 설계되었다. 전장 149.9m, 수중 배수량 15900ton으로 레졸루션급의 약 2배 크기이며, 소비에트 연방(Soviet Union)의 타이푼급이나 미국(United States)의 오하이오급에 이어 세 번째로 큰 잠수함이다. 뱅가드급이 대형화된 주된 요인은 폴라리스보다 훨씬 큰 트라이던트 D5 미사일(Trident D5 missile)을 탑재하기 위함이었다.

뱅가드급은 21인치(533mm) 어뢰 발사관 4문을 갖추고 있으며, 최대 54km 사거리의 스피어피시(Spearfish) 어뢰를 탑재하고 있다.

롤스로이스(Rolls-Royce) PWR2형 원자로는 뱅가드급을 위해 특별히 설계되었다. 이 원자로는 이전 모델보다 수명이 두 배 길며, 최대 25노트의 속력으로 연료 보급 없이 지구를 40바퀴 돌 수 있어, 값비싼 연료 교체 없이 함정의 수명을 다할 수 있다. 보조 발전기로는 팩스만(Paxman) 디젤 엔진(Diesel engine) 발전기(Generator) 2기와 WH 앨런(Allen) 터보 발전기가 장착되어 있다.

타국 잠수함과의 비교[24]
보레이급진급르 트리옹팡급뱅가드급오하이오급
수중 배수량24000ton12000ton14335ton15900ton18750ton
전장170m135m138m149.9m170.67m
전폭13.5m12.5m12.5m12.8m12.8m
흘수9m불명12.5m12m11.1m
기관원자로+증기터빈+발전기원자로+증기터빈+발전기+전동기원자로+증기터빈
방식기어드 터빈터보 일렉트릭기어드 터빈
출력불명41500hp27500shp60000shp
수중 속력25kn20 kt 이상25kn24 kt (추정)
어뢰533mm어뢰 발사관×6문533mm 어뢰 발사관×4문
SLBM3M14×16기JL-2×12기M51×16기트라이던트 D5×16기트라이던트 C4/D5×24기


3. 1. 무장 및 시스템

'''뱅가드'''급 잠수함이 발사하는 트라이던트 II 미사일 시험 발사


'''뱅가드'''급 잠수함은 16기의 탄도 미사일 발사관을 갖추고 있다. 그러나 2010년 전략방위 및 안보 검토 이후, 영국 해군은 최대 8개의 핵탄두를 장착한 트라이던트 II 잠수함발사탄도미사일을 발사관 8기에만 장착하고 있다.[21] 미사일 발사관 외에도, 잠수함에는 4개의 21인치(533mm) 어뢰 발사관이 장착되어 있으며, 최대 65km 범위 내에서 잠수함이나 수상 표적을 공격할 수 있는 스피어피시 중어뢰를 탑재하고 있다.[21] 또한 2기의 SSE Mark 10 발사기가 장착되어 2066형 및 2071형 기만체를 배치할 수 있으며, UAP Mark 3 전자전 지원 장비(ESM) 요격 시스템도 탑재되어 있다.

잠수함은 탈레스 수중 시스템 2054형 복합 소나를 탑재하고 있다. 2054형은 2046형, 2043형 및 2082형 소나를 통합한 다중 모드, 다중 주파수 시스템이다. 2043형은 선체에 장착된 능동/수동 탐색 소나이며, 2082형은 수동 요격 및 거리 측정 소나이고, 2046형은 매우 낮은 주파수로 작동하는 예인 어레이 소나로 수동 탐색 기능을 제공한다. 함대는 상용 기성품 기술을 사용하는 개방형 아키텍처 처리를 포함하도록 소나를 개조하는 과정에 있다. 항해 탐색 기능은 1007형 I 대역 항법 레이더가 제공한다.[3] 또한 새로운 공통 전투 시스템이 장착될 예정이다.[22] 2개의 잠망경(CK51 탐색형 및 CH91 공격형)이 탑재되어 있으며, 두 모델 모두 기존 광학 장비 외에 TV와 열화상 카메라를 갖추고 있다.

'''뱅가드'''급 잠수함을 위해 특수 설계된 잠수함 지휘 시스템(SMCS)은 이후 트라팔가급 잠수함에도 사용되었다.[23]

미사일 격실은 오하이오급의 것을 기반으로 하였으나, 오하이오급에서는 24기가 장착 가능한 반면 본급은 16기로 줄었다.

신형 롤스로이스(Rolls-Royce) PWR2형 원자로는 본급을 위해 설계되었다. 이것은 이전 모델의 2배의 수명을 가지며, 최대 25노트의 속력으로 항해 연료를 보급하지 않고 세계를 40바퀴 돌 수 있어, 고가의 연료 교체 없이 함정의 수명을 다할 수 있다. 또한, 보조 발전기로 팩스만(Paxman) 디젤 엔진(Diesel engine) 발전기(Generator) 2기와 WH 앨런(Allen) 터보 발전기를 장착하고 있다.

타국의 동급 잠수함 비교
보레이급진급르 트리옹팡급뱅가드급오하이오급
533mm 어뢰 발사관×6문533mm 어뢰 발사관×4문
3M14×16기JL-2×12기M51×16기트라이던트 D5×16기트라이던트 C4/D5×24기


3. 2. 추진 시스템

롤스로이스 PWR 2는 가압경수로로 ''뱅가드''급 잠수함을 위해 설계되었다. PWR 2는 이전 모델보다 수명이 두 배 길며, ''뱅가드''급 잠수함은 핵연료 재장전 없이 40바퀴의 세계 일주가 가능할 것으로 추산된다.[3] 장기 정비 기간 동안 각 잠수함에는 '코어 H' 원자로가 장착되어, 잠수함의 나머지 수명 동안 추가 핵연료 재장전이 필요 없도록 한다.[3] 원자로는 단일 축 펌프 제트 추진기에 연결된 두 개의 GEC 증기터빈을 구동하며, 잠수함에 25kn가 넘는 최대 잠항 속도를 제공한다. 보조 전력은 WH Allen(후에 NEI Allen, Allen Power & Rolls-Royce로 알려짐)이 공급하는 6MW 증기터빈 발전기 2대와 백업 전력 공급을 위한 905 kWb 팍스만 디젤 발전기 2대가 제공한다.[24]

3. 3. 핵탄두

1990년대 이후 현재까지 영국 해군은 뱅가드급 잠수함을 운용하고 있다. 뱅가드급 잠수함은 최대 192개의 독립적으로 조준 가능한 탄두(MIRV)를 탑재하고 즉각 발사할 수 있는 능력을 갖추고 있었다. 그러나 1998년 전략방위검토에 따라 발사 준비 시간이 '수 분에서 수일'로 줄어들고, 탑재 탄두 수도 48개로 감축되었다. 영국이 보유한 총 탄두 수는 트라이던트 미사일 58기와 함께 약 200기로 감소했다.[25]

2010년 전략방위 및 안보 검토에서는 잠수함의 탄두 수를 40개, 미사일 탑재량을 최대 16기에서 8기로 줄여 해상에 배치하도록 하였다. 운용 가능한 핵탄두 수는 160개 미만에서 120개 이하로 감소되었으며, 영국의 핵무기 총 보유량은 180개 이하가 될 것이었다.[25]

2021년 3월 16일, 보리스 존슨 영국 총리는 "경쟁 시대의 글로벌 브리튼"이라는 제목의 문서에서 영국 해군 트라이던트 잠수함에 탑재되는 핵탄두 수 상한선을 180개에서 260개로 상향 조정했다. 또한 이 문서는 항상 1척의 핵무장 잠수함이 바다에 배치될 수 있도록 4척의 핵무장 잠수함 함대를 유지할 것을 명시했다.[26]

4. 동급 함정

함명함 번호건조사기공[3]진수[3]취역[3]현황
뱅가드S28바로우인퍼니스의 비커스 조선 및 엔지니어링(Vickers Shipbuilding and Engineering)1986년 9월 3일1992년 3월 4일1993년 8월 14일현역
빅토리어스S291987년 12월 3일1993년 9월 29일1995년 1월 7일수리 중
비질런트S301991년 2월 16일1995년 10월 14일1996년 11월 2일현역
벤전스S311993년 2월 1일1998년 9월 19일1999년 11월 27일현역



뱅가드급 잠수함은 1984년 트라이던트 프로그램에 따라 영국 정부에 의해 도입이 발표되었으며, 4척이 건조되었다. 전함 모두 1986년부터 1999년까지 바로우인퍼니스(Barrow-in-Furness)의 비커스 조선 및 엔지니어링(Vickers Shipbuilding and Engineering, VSEL)에서 건조되었고, 1993년부터 순차적으로 취역했다. 데번셔 도크홀(Devonshire Dock Hall)은 본급을 건조하기 위해 건설되었다.

5. 비교표

955형(보레이급) 094형(진급) 르 트리옹팡급 뱅가드급 오하이오급
선체수중 배수량24000ton12000ton14335ton15900ton18750ton
전장170m135m138m149.9m170.67m
전폭13.5m12.5m12.5m12.8m12.8m
흘수9m불명12.5m12m11.1m
추진기관기관원자로+증기터빈+발전기원자로+증기터빈+발전기+전동기원자로+증기터빈
방식기어드 터빈터보 일렉트릭기어드 터빈
출력불명41500hp27500shp60000shp
수중 속력25kt20kt 이상25kt24kt (추정)
무장어뢰533mm 어뢰 발사관 × 6문533mm 어뢰 발사관 × 4문
SLBM3M14 × 16기JL-2 × 12기M51 × 16기트라이던트 D5 × 16기트라이던트 C4/D5 × 24기
동형함 수14척 예정8척 예정4척4척18척
