총류탄
개요
종류유탄
발사 방식소총
지정 사수 소총
발사 장치 종류
스피곳형소총의 총구에 장착된 막대 형태의 발사기에 유탄을 끼워 발사
컵형소총의 총구에 컵 모양의 발사기를 장착하여 유탄을 삽입 후 발사
소켓형유탄 자체를 소총 총구에 직접 삽입하여 발사
역사
개발 배경참호전에서 수류탄의 투척 거리 한계를 극복하기 위함
적 참호나 엄폐물 뒤에 대한 공격 능력 향상
초기 형태스틱형 유탄 (소총에 장착된 발사기에 끼워 발사)
제1차 세계 대전에서 사용
현대적 발전컵형, 소켓형 등 다양한 형태의 유탄 및 발사기 개발
군대에서 널리 사용
작동 방식
스피곳형유탄을 발사기에 장착 후 공포탄 또는 실탄을 사용하여 발사
발사 가스 압력으로 유탄을 추진
컵형유탄을 컵 안에 넣고 공포탄 또는 실탄을 사용하여 발사
발사 가스 압력으로 유탄을 추진
소켓형유탄을 소총 총구에 직접 삽입 후 공포탄 또는 실탄을 사용하여 발사
발사 가스 압력으로 유탄을 추진
종류
고폭 유탄폭발하여 파편으로 살상 효과를 내는 유탄
대전차 유탄장갑차나 전차를 파괴하기 위한 유탄
연막 유탄연막을 발생시켜 시야를 가리는 유탄
조명 유탄야간에 조명탄을 발사하여 시야를 확보하는 유탄
장점
사거리 증가수류탄보다 더 먼 거리를 공격 가능
정확도 향상소총을 이용하여 조준 사격 가능
휴대성소총에 장착하여 휴대 가능
단점
소총 사용 제한유탄 발사 시 소총의 일반적인 사용이 제한됨
재장전 속도일반적인 소총 사격보다 재장전 속도가 느림
무게 증가유탄 발사기 및 유탄 자체의 무게로 인해 소총 무게 증가
사용 국가
일반전 세계 여러 국가의 군대에서 사용
예시미국
러시아
중국
대한민국
참고
관련 용어척탄통
유탄 발사기
고폭탄

2. 역사

총류탄은 18세기경부터 소총에 장착하여 사용하는 시도가 있었으며, 당시에는 부싯돌식 머스킷 총신에 컵 모양의 발사기를 장착하고 공포탄의 힘으로 수류탄을 발사했다.[1] 20세기 초, 일본군 아마자와 대좌는 러일 전쟁 당시 여순 전투에서 소총 발사 수류탄을 실험했고, 이 아이디어는 스페인군에 의해 더욱 발전되었으나, 제1차 세계 대전의 참호전에서 프랑스군이 최초로 널리 사용했다.[2]

1908년, 프레데릭 마튼 헤일(Frederick Marten Hale)은 로드식 수류탄에 대한 특허를 받았다.[3][4] 영국은 즉시 이 아이디어를 채택하지 않았고, 소총 수류탄 없이 제1차 세계 대전에 참전했다.[3][5] 그러나 참호전이 시작되자 소총 수류탄에 대한 필요성이 갑자기 생겨났다. 영국 정부는 임시방편으로 No 2 수류탄의 로드식 변형을 구매했다.[5]

제1차 세계 대전 이후, 로드식 소총 수류탄은 컵 발사기가 다시 등장하면서 쓸모없게 되었고, 남은 헤일스 수류탄은 가스 체크가 장착된 밀스 폭탄으로 대체되어 컵 발사기를 통해 소총에서 발사되었다.[4]

총류탄은 제1차 세계 대전의 참호전에서 몸을 드러내지 않고 적 참호에 수류탄을 투사하기 위한 수단으로 개발되었다.

2. 1. 제1차 세계 대전

제1차 세계 대전의 참호전은 몸을 드러내지 않고 적 참호에 수류탄을 투사할 수단을 필요로 했다. 이에 따라 소총 유탄이 개발되었다.[2] 초기에는 컵형 발사기나 로드식(막대형) 수류탄이 사용되었다.[4] 로드식 수류탄은 소총 총열과 소총 자체에 큰 부담을 주어, 수류탄 발사 전용으로만 사용해야 했고, 정확한 사격 무기로서의 기능을 잃게 했다.[4]

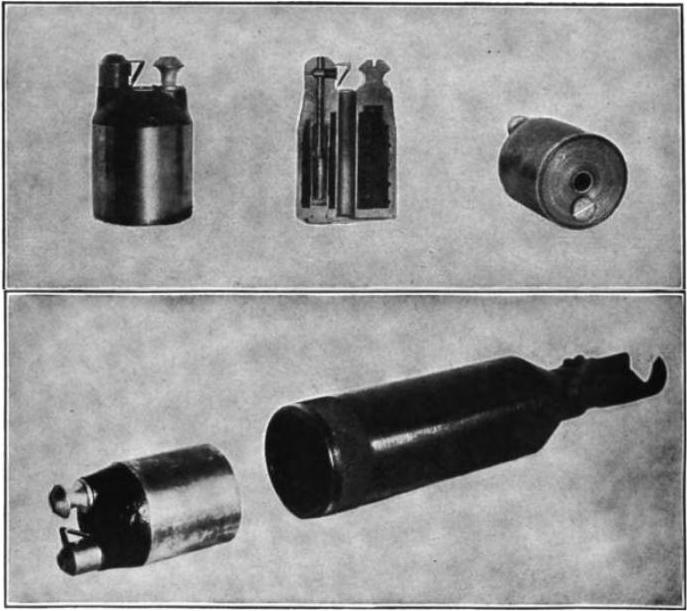

프랑스 V-B 소총 유탄, 탄환 트랩 형식. 상단은 수류탄의 뷰 및 단면, 하단은 수류탄과 소총에 부착된 수류탄 발사기를 보여준다. 단면을 보면 수류탄이 통과형 설계로, 실탄 사용이 가능하다는 것을 알 수 있다. 탄환의 통과로 작동되는 아밍 탭도 보인다.


프랑스군은 V-B 수류탄을 개발하여 표준 탄약과 특수 어댑터를 사용해 표준 제식 소총에서 발사할 수 있게 했다. 약 약 160.02m에서 약 182.88m의 유효 사거리를 가졌다.[7] 이 수류탄은 중앙에 구멍이 있어 탄환이 통과할 수 있었고, 총구 폭발은 발사 장치에 포착되어 수류탄을 추진하는 데 사용되었다. 어깨에서 발사할 수 있었지만, 심한 반동과 불균형으로 인해 소총 개머리판을 땅에 대고 적절한 각도로 잡거나 삼각대에 올려놓고 발사하는 것이 더 일반적이었다.[7]

미국은 V-B 수류탄을 채택하려 했으나, 프랑스와 미국의 탄약 구경 차이(8mm 대 7.62mm)와 탄환 설계의 차이로 인해 실패했다.[8]

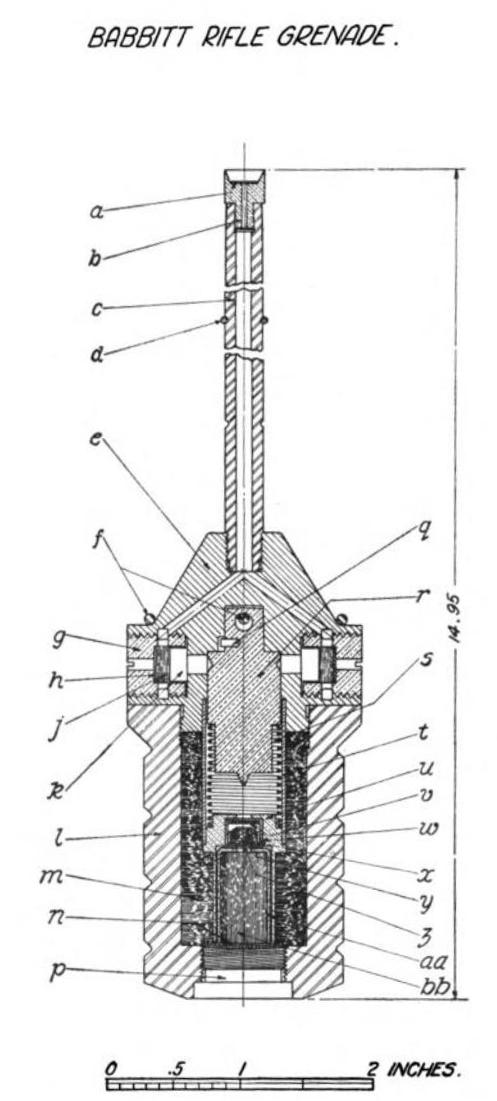

스프링필드 1903 소총에 사용된 배빗 소총 유탄의 도해


이후 미국은 로드식 수류탄을 개선한 배빗 소총 유탄을 개발했다. 스프링필드 1903 소총에 사용되었으며, 특수 공포탄으로 추진되었다. 줄기에는 여러 개의 홈과 분할 링이 있어, 사용자가 수류탄을 소총 총구에 일정 거리를 미끄러지게 할 수 있었다. 45도 각도로 발사하면 약 45.72m에서 약 274.32m의 사거리가 가능했고, 소총을 80도 각도로 기울이면 약 13.72m만큼 짧은 사거리가 가능했다.[11]

2. 2. 제2차 세계 대전

제1차 세계 대전 이후, 소총 유탄은 소총에서 발사했을 때의 효과를 높이기 위해 꾸준히 개량되었다.

1928년, 이탈리아군은 카르카노 6.5 mm 카빈총 측면에 볼트로 고정되는 컵형 38.5mm 소총 유탄 발사기 ''Moschetto di Fanteria Mod. 91/28 con Tromboncino''를 채택했다.[13] 이는 M203 유탄 발사기와 같은 현대식 언더 배럴 유탄 발사기의 초기 조상으로 볼 수 있지만, 소총 볼트를 교체해야 하는 번거로움 때문에 널리 채택되지는 않았다.

일본군은 91식 파편 수류탄을 기반으로 컵형 유탄 발사기(100식), 경량 박격포식 발사기(89식 유탄 발사기), 스피곳형 소총 유탄 발사기 등 다양한 발사 방식을 개발했다.[15] 일본 해군 특별 육전대는 대전차(중공) 핀 부착 유탄을 발사하는 데 스피곳형 유탄 발사기를 사용했다. 1939년에는 38식 소총과 99식 소총 아리사카 소총용 100식 유탄 발사기를 도입했다.

1940년, 영국은 제2차 세계 대전 중 최초의 대전차 유탄인 No. 68 AT 유탄을 투입했다. 이 유탄은 52mm의 장갑을 관통할 수 있는 성형 작약 탄두를 가지고 있었다.[18]

1942년, 독일은 Gewehrgranatengerät 또는 Schiessbecher(사격 컵)라는 부착형 소총 유탄 발사기를 도입했다.[13] 30mm Schiessbecher 컵형 소총 유탄 발사기는 Karabiner 98k에 장착할 수 있었으며, 보병, 요새 및 경장갑 차량 공격 등 다양한 임무에 사용되었다.

일본군은 독일의 Schiessbecher 유탄 발사기 버전을 채택하여, 2식 소총 유탄 발사기를 38식 및 99식 소총에 부착하여 특수 중공탄 유탄을 발사했다.

제2차 세계 대전 직전, 미국은 스피곳형 22 mm 소총 유탄 발사기를 채택했다. 이 22mm 발사기는 M9 소총 유탄과 같은 대전차 유탄부터 M1 수류탄 어댑터와 같이 끝에 파편 수류탄이 부착된 단순한 핀 부착 튜브까지 다양한 종류의 유탄을 발사할 수 있었다.

2. 3. 현대

제2차 세계 대전 이후, 많은 국가들이 22mm 스피곳형 발사기와 성형작약 또는 고폭 대전차탄(HEAT) 탄두를 장착한 대전차 소총 유탄을 채택했다. 특히 벨기에의 ENERGA 대전차 소총 유탄 디자인은 서방 국가에서 널리 채택되었다. 이러한 전후 디자인은 소총의 약실에 삽입된 공포탄으로 추진되는 "표준"형과, 실탄을 사용하는 "탄환 포획" 및 "관통"형으로 나뉜다.[19]

M31 HEAT 소총 유탄은 1950년대 후반에 미국 육군과 해병대가 한국 전쟁 중 비상 임시방편으로 채택했던 벨기에 ENERGA 소총 유탄을 대체하기 위해 설계된 핀 안정식 대전차 소총 유탄이다. ENERGA와 비교하여 M31은 무게가 약간 더 가볍고 탄두 직경이 더 작다 (75mm vs 66mm). M31의 관통력은 강철 장갑판의 경우 200mm이며, 콘크리트의 경우 그 두 배이다.[20][21]

탄환 포획 소총 유탄은 전후 시대에 점점 더 인기를 얻었으며, 특히 프랑스의 AC58 대장갑 및 APAV40 다목적 유탄이 대표적이다. 22mm 소총 유탄 발사기는 더욱 단순화되어 소총 자체의 필수적인 부분이 되었다. 현재 모든 NATO 소총은 어댑터 없이 소염기에서 STANAG 22mm 소총 유탄을 발사할 수 있다.

1960년대 후반과 1970년대 초반에 소총 유탄과 발사기는 M72 LAW(경대전차 무기)와 같은 일회용 단발 로켓 발사기와 전용 40mm 유탄 발사기로 서서히 대체되었다. 처음에는 미국 군대에서 나타난 이러한 40mm 유탄 발사기는 일반적으로 M79 유탄 발사기와 같은 별도의 무기 형태를 취했다. 또는 M16 소총에 부착된 M203 유탄 발사기와 같은 돌격 소총에 부착된 언더 배럴 부착물 형태로 사용되었다.

오늘날에는 SIMON 침투 유탄, IMI Refaim, FN Herstal Telgren 및 일본 Type 06과 같은 진보된 유탄과 같이 소총 유탄의 개념이 다시 등장하고 있다. 이 유탄은 특별 훈련을 받은 유탄병이 아닌 일반 소총수가 사용하도록 설계되었다. 예를 들어, MECAR 소총 유탄에는 간단한 탄도 조준경이 장착되어 있으며 유효 사거리는 300m이다.[22]

현대 합동 작전 교리는 모든 보병 부대가 일정 비율의 전담 유탄병, 즉 유탄 발사기 또는 복합 소총/유탄 발사기를 장착한 병사를 보유해야 한다고 규정한다. 이 교리에 대한 비판은 그룹 내 유탄병이 무력화되거나 그룹에서 분리되면 그룹이 중화력 지원 역할을 하는 유탄 발사기를 완전히 상실한다는 것이다. 소총 유탄이 추가되면서 각 병사는 소량의 소총 유탄을 장비하게 되어 모든 개별 병사가 어떤 형태의 중화력을 가질 수 있게 된다. 그러나 이러한 모든 소총 유탄은 병사의 전투 장비에 추가적인 무게를 더하며, 결과적으로 소총 탄약의 양을 줄여야 한다. 예를 들어, 현대 프랑스 AC58 "탄환 포획" 소총 유탄은 0.5kg의 무게가 나가는데, 이는 장전된 M16 STANAG 탄창과 동일하다.

AK-47은 표준 소련 RGD-5 수류탄을 사용하는 칼라시니코프 컵형 유탄 발사기를 장착할 수 있다. 수프 캔 모양의 발사기는 AK-47의 총구에 나사로 고정된다.[23] 최대 유효 사거리는 약 150m이다.[24] M16은 최루탄 수류탄을 발사하는 데 사용되는 유사한 장치를 가지고 있다.[25]

2021년 4월 10일, 2021년 미얀마 시위 중 보안군은 바고 타운에서 소총 유탄으로 최소 82명의 시위자를 살해했다.[26][27]

3. 종류

소총 유탄은 용도에 따라 다음과 같이 분류할 수 있다.


  • 대경장갑·대인용: 성형 작약탄의 장갑 관통 효과와 함께 파편 효과를 추가하여 대인 살상력을 높인 것이다.[28]
  • 전투 지원용: 조명탄, 연막탄 등을 발사한다. 야시경에 대응하는 적외선 조명탄도 있으며, 이스라엘 항공우주산업에서는 카메라와 송신기를 탑재한 정찰용 유탄도 제작했다.[20][21]
  • 저치사성: 고무탄, 최루탄, 섬광음향탄 등을 사용한다. 문 파괴용 SIMON 라이플 그레네이드도 있다.[28]


과거에는 소총 유탄 발사를 위해 전용 유탄 약통(공포탄 또는 나무 탄두 포함)을 소총에 장전해야 했다.

프랑스 육군이 1916년에 채용한 VB식 소총 유탄은 일반 소총 실탄을 그대로 사용할 수 있는 볼렛 스루 방식이었다. 소총탄은 유탄 중심의 관통공을 통과하고, 발사 가스가 유탄을 밀어내는 방식이다. 일본 육군이 1940년에 채용한 100식 유탄 발사기는 소총 실탄을 사용하지만, 볼렛 스루 방식이 아닌 컵형 발사기에 발사 가스를 유도하는 구조였다.

현대에는 실탄 발사에 대응한 탄환 트랩 방식이 주류를 이룬다. 탄환 트랩이 소총탄을 받아내고, 이 작용과 발사 가스로 비상체를 사출하는 방식이다. 육상자위대의 06식 소총 유탄은 분리 비상 방식을 채용하여 후방 비산물 발생을 막는다.[28]

프란키(Franchi)사에서는 2연장·3연장 전용 발사기도 시제품으로 제작한 바 있다.[29]

3. 1. 대전차용

성형 작약탄을 사용하여 장갑을 관통한다. 소형화의 제약으로 인해 전차보다는 경장갑 차량이나 토치카 공격에 주로 사용된다.[28]

현대 및 역사적인 소총 유탄의 성능
이름출시길이무게폭발물 충전량장갑 관통력 (추정)최대 사거리유효 사거리
No. 68 AT 유탄1940년178mm894g156g 리다이트, 펜토라이트 또는 RDX/밀랍52mm? m100m
M9A1 HEAT 대전차 소총 유탄1944년285mm590g158 g TNT100mm285m100m
ENERGA 대전차 소총 유탄1950년395mm645g331g RDX & TNT200mm300m100m
슈퍼 에네르가425mm765g314g PETN275mm550m200m
M31 HEAT 소총 유탄1950년대430mm709g254g Composition B200mm185m115m
APAV401956년352mm405g80g 헥소겐-톨라이트100mm320m170m
Gewehrgranaten 581958년1180g300mm 에서 500mm400m125m
STRIM 651961년420mm735g270g의 헥솔라이트120m70m
AC58380mm500g? g 헥소겐-톨라이트350mm? m? m
Denel R1M11970년대425mm720g? g RDX & 왁스275mm375m75m
Rifleman's Assault Weapon1977년305mm4700g1000g 고폭 압착 탄두200mm1500m300m
06식 소총 유탄2006년고폭 대전차


3. 2. 대인/대경장갑용

成形炸藥彈|세이케이다이야쿠탄일본어에 의한 장갑 관통 효과와 함께, 파편 효과를 추가하여 대인 살상력을 높인 것이다.

3. 3. 전투 지원용

조명탄, 연막탄 등을 발사하여 아군을 지원한다. 야시경에 대응하는 적외선 조명탄도 개발되었다.[20] 또한 이스라엘 항공우주산업에서는 카메라와 송신기를 수납한 정찰용 유탄도 제작했다.[21]

3. 4. 비살상용

고무탄, 최루탄, 섬광음향탄 등을 사용하여 시위 진압 등에 사용한다. 또한 특수 용도로, 문 파괴용 SIMON 라이플 그레네이드도 있다.[12]

4. 발사 방식

제1차 세계 대전 이후, 소총 유탄은 소총에서 발사했을 때의 효과를 높이기 위해 꾸준히 개량되었다.

1928년, 이탈리아군은 카르카노 6.5mm 카빈총 측면에 볼트로 고정되는 ''Moschetto di Fanteria Mod. 91/28 con Tromboncino''라는 특이한 38.5mm 컵형 소총 유탄 발사기를 채택했다. 이 발사기는 소총의 볼트를 제거하고 발사기 챔버에 장착해야 했기 때문에, 볼트 교체 과정에서 전투 중에 소총 볼트를 잃어버릴 수도 있어 무기를 완전히 사용할 수 없게 만드는 등 느리고 서투른 절차였다. 그 결과, 이 설계는 다른 국가에서 채택되지 않았다. 오늘날, 이는 M203과 같은 현대식 언더 배럴 유탄 발사기의 초기 조상, 즉 성공하지 못한 조상으로 볼 수 있다.

일본군은 전간기 동안 소총 및 수류탄 실험을 계속했으며, 거의 모든 곳에서 적용 가능한 파편 유탄 계열을 채택했다. 1931년에 도입된 91식 파편 수류탄은 손으로 던지거나, 컵형 유탄 발사기(100식)에서 발사하거나, 경량 박격포식 발사기(89식 유탄 발사기, 또는 '무릎 박격포')에서 발사하거나, 꼬리 핀 어셈블리를 장착하여 스피곳형 소총 유탄 발사기에서 발사할 수 있었다.

일본 해군 특별 육전대는 스피곳형 유탄 발사기를 사용하여 대전차(중공) 핀 부착 유탄을 발사했다. 또한 꼬리 핀 어셈블리가 장착된 91식 수류탄을 발사하는 데에도 사용되었다. 1939년, 일본군은 89식 유탄 발사기를 도입했고, 91식 파편 수류탄에는 추진제 베이스와 시한 신관이 장착되었다. 같은 해, 일본군은 38식 소총과 99식 소총 아리사카 소총용 100식 유탄 발사기를 도입했다. 이 발사기는 표준 91식 수류탄과 99식 수류탄을 발사하며, 가스 트랩 시스템을 사용한다는 점에서 다소 특이했다. 유효 사거리는 약 약 91.44m이다.[17]

1940년, 영국은 제2차 세계 대전 중 최초의 대전차 유탄인 No. 68 AT 유탄을 투입했는데, 이는 성형 작약 또는 고폭 대전차탄 (HEAT) 탄두를 가진 최초의 "어떤 종류의" 대전차 무기 중 하나였다. 탄두는 1940년에 52mm의 장갑을 관통할 수 있었다.[18]

1942년, Gewehrgranatengerät 또는 Schiessbecher('사격 컵')라는 부착형 소총 유탄 발사기가 도입되었다. 30mm Schiessbecher 컵형 소총 유탄 발사기는 모든 Karabiner 98k에 장착할 수 있었으며, 보병, 요새 및 경장갑 차량에 대해 최대 280m (306야드)의 사거리에서 사용할 수 있었다. 일본군은 또한 독일의 Schiessbecher 유탄 발사기 버전을 채택했다. 2식 소총 유탄 발사기는 38식 및 99식 소총에 부착하여 특수 중공탄 유탄을 발사할 수 있도록 했다.

제2차 세계 대전 직전, 미국은 스피곳형 22 mm 소총 유탄 발사기를 채택했다. 이 22mm 발사기는 탈착식 어댑터 형태로 소총 총구에 부착된다. "22mm"은 발사기의 스피곳에 맞는 베이스 튜브의 직경을 나타낸다.

제2차 세계 대전 이후, 많은 국가들이 22mm 스피곳형 발사기와 성형작약 또는 고폭 대전차탄(HEAT) 탄두를 장착한 대전차 소총 유탄을 채택했다. 특히 벨기에의 ENERGA 대전차 소총 유탄 디자인은 서방 국가에서 널리 채택되었다. M31 HEAT 소총 유탄은 1950년대 후반에 미국 육군과 해병대가 ENERGA 소총 유탄을 대체하기 위해 설계된 핀 안정식 대전차 소총 유탄이다. M31의 관통력은 강철 장갑판의 경우 200mm이고, 콘크리트의 경우 그 두 배로 추정된다.[20][21]

탄환 포획 소총 유탄은 전후 시대에 점점 더 인기를 얻었으며, 특히 프랑스의 AC58 대장갑 및 APAV40 다목적 유탄이 대표적이다. 소총 유탄 발사기는 더욱 단순화되어 소총 자체의 필수적인 부분이 되었다. 현재 모든 NATO 소총은 어댑터 없이 소염기에서 STANAG 22 mm 소총 유탄을 발사할 수 있다.

1960년대 후반과 1970년대 초반에 소총 유탄과 발사기는 M72 LAW(경대전차 무기)와 같은 일회용 단발 로켓 발사기와 전용 40 mm 유탄 발사기로 서서히 대체되었다. 처음에는 미국 군대에서 나타난 이러한 40 mm 유탄 발사기는 일반적으로 M79 유탄 발사기와 같은 별도의 무기 형태를 취했다. 또는 M16 소총에 부착된 M203 유탄 발사기와 같은 돌격 소총에 부착된 언더 배럴 부착물 형태로 사용되었다.

오늘날에는 SIMON 침투 유탄, IMI Refaim, FN Herstal Telgren 및 일본 Type 06과 같은 진보된 유탄과 같이 소총 유탄의 개념이 다시 등장하고 있다. 이 유탄은 특별 훈련을 받은 유탄병이 아닌 일반 소총수가 사용하도록 설계되었다. 예를 들어, MECAR 소총 유탄에는 간단한 탄도 조준경이 장착되어 있으며 유효 사거리는 300m이다.[22]

현대 합동 작전 교리는 모든 보병 부대가 일정 비율의 전담 유탄병, 즉 유탄 발사기 또는 복합 소총/유탄 발사기를 장착한 병사를 보유해야 한다고 규정한다. 그러나 소총 유탄이 추가되면서 각 병사는 소량의 소총 유탄을 장비하게 되어 모든 개별 병사가 어떤 형태의 중화력을 가질 수 있게 되었다.

AK-47은 표준 소련 RGD-5 수류탄을 사용하는 칼라시니코프 컵형 유탄 발사기를 장착할 수 있다. 최대 유효 사거리는 약 150m이다.[24] M16은 최루탄 수류탄을 발사하는 데 사용되는 유사한 장치를 가지고 있다.[25]

2021년 4월 10일, 2021년 미얀마 시위 중 보안군은 바고 타운에서 소총 유탄으로 최소 82명의 시위자를 살해했다.[26][27]

4. 1. 로드식 (Rod-type)

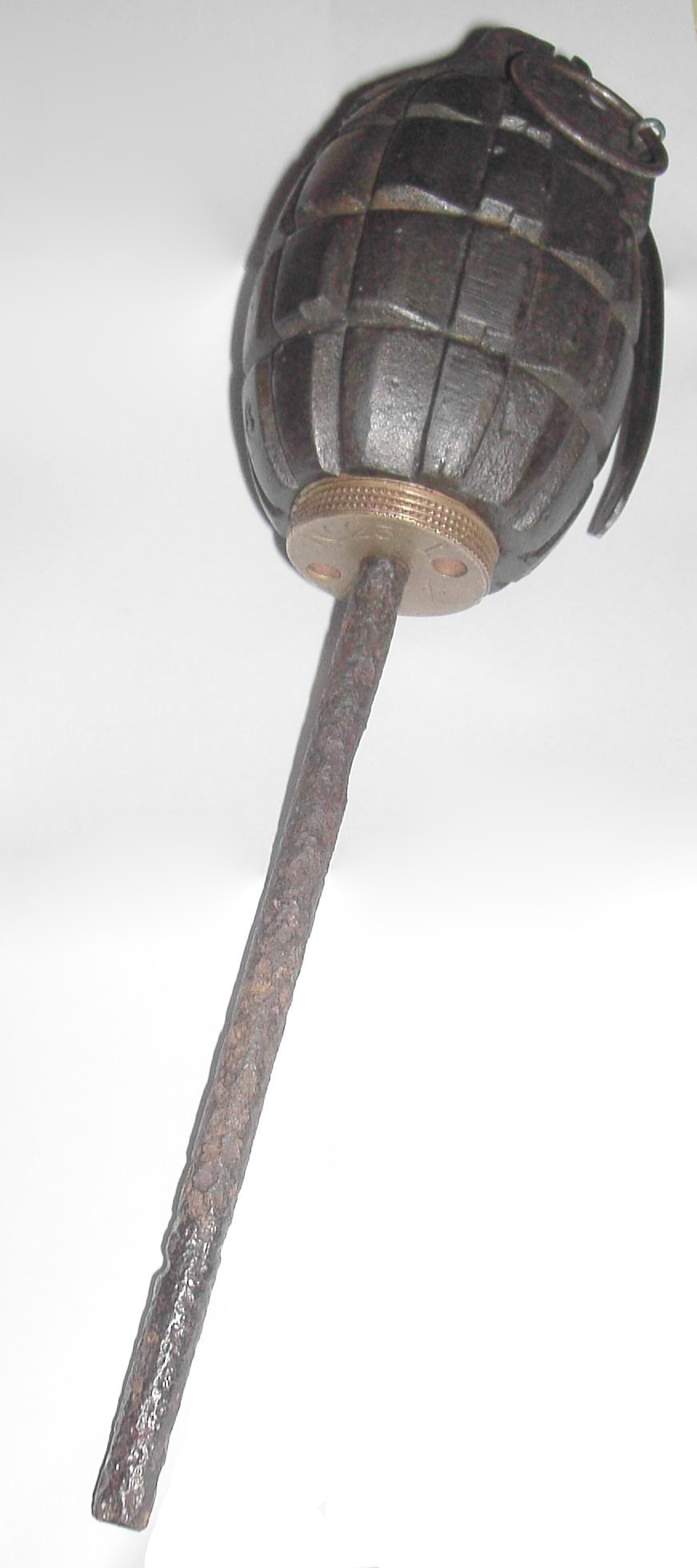

밀스 폭탄 N°23 Mk II, 소총 발사용 막대 부착


총류탄을 소총에 장착하여 사용하는 시도는 18세기경부터 시작되었으며, 당시에는 부싯돌식 머스킷 총신에 컵 모양의 발사기를 장착하고 공포탄의 힘으로 수류탄을 발사했다.[1] 20세기 초, 일본군 아마자와 대좌는 러일 전쟁 당시 여순 전투에서 소총 발사 수류탄을 실험했고, 이 아이디어는 스페인군에 의해 더욱 발전되었으나, 제1차 세계 대전의 참호전에서 프랑스군이 최초로 널리 사용했다.[2]

1908년, 프레데릭 마튼 헤일(Frederick Marten Hale)은 로드식 수류탄에 대한 특허를 받았다.[3][4] "단순한 막대기가 특수 수류탄에 부착되어 표준 제식 소총의 총열에 삽입된 후 공포탄을 사용하여 발사되었다."[4][3] 영국은 즉시 이 아이디어를 채택하지 않았고, 소총 수류탄 없이 제1차 세계 대전에 참전했다.[3][5] 그러나 참호전이 시작되자 소총 수류탄에 대한 필요성이 갑자기 생겨났다. 영국 정부는 임시방편으로 No 2 수류탄의 로드식 변형을 구매했다.[5]

1915년까지 헤일은 일반적으로 헤일스 소총 수류탄으로 알려진 No 3를 개발했다.[6] 헤일스 수류탄은 제1차 세계 대전 동안 신뢰성을 높이고 제조하기 쉽게 하기 위해 개선되었다. 그러나 수류탄 생산은 더뎠다. 로드식 수류탄을 전선에 신속하게 공급하기 위해 영국은 밀스 폭탄의 로드식 변형도 만들었다.

단순한 방식이었지만, 로드식 수류탄 발사는 "소총 총열과 소총 자체에 극심한 스트레스를 가하여 소총을 수류탄 발사 전용으로 사용해야 했으며, 정확한 사격 무기로서의 기능을 빠르게 잃게 만들었다."[4] 이 때문에 대안을 모색하게 되었고, 제1차 세계 대전 후반에 컵 발사기가 다시 등장하게 되었다.

미국 육군 병기국의 E. B. 배빗(E. B. Babbitt) 대령이 개발한 배빗 수류탄은 수류탄 후면에서 돌출된 긴 줄기를 사용하여 스프링필드 1903 소총의 총열에 끼우고, 특수 공포탄으로 추진했다. 줄기에는 여러 개의 홈과 분할 링이 있어 사용자가 수류탄을 소총의 총구에 일정 거리를 미끄러지게 할 수 있도록 했다. 줄기를 일부만 삽입하면 발사 시 챔버 압력이 감소하여 수류탄을 짧은 거리를 추진했다. 45도 각도로 발사하면 약 45.72m에서 약 274.32m의 사거리가 가능했고, 소총을 80도 각도로 기울이면 약 13.72m만큼 짧은 사거리가 가능했다. 발사 가스는 수류탄을 추진하는 힘을 제공하는 것 외에도 줄기의 구멍을 통해 유도되어 수류탄을 장전하는 힘을 제공했다. 일단 장전되면 수류탄은 충격 시 수류탄을 폭발시키는 무거운 플런저를 가지고 있었다.[11][12]

로드식 소총 유탄은 금속 막대가 기저부에 부착된 일반적인 수류탄이다. 제1차 세계 대전 이전에 개발되었으며, 사용 방법은 다음과 같다.

1. 표준 소총의 총열에 로드식 소총 유탄을 삽입한다.

2. 소총의 약실에 특수 공포탄을 삽입한다.

3. 소총 개머리판을 땅에 놓는다.

4. 한 손으로 수류탄의 안전 손잡이를 잡고, 다른 손으로 안전핀을 제거한다.

5. 빈 손을 소총의 손잡이에 놓고 발사 준비를 한다.

6. 수류탄의 안전 손잡이를 놓고, 즉시 해당 손을 소총의 앞받침에 놓고 즉시 소총을 발사한다.

만약 병사가 즉시 수류탄을 발사하지 않으면, 시간 초과로 폭발한다. 이후 로드식 유탄의 반복적인 발사가 소총의 총열에 손상을 입힌다는 사실이 밝혀지면서, 로드식 소총 유탄은 점차 사용되지 않게 되었다.

4. 2. 컵형 (Cup-type)

컵형 발사기는 제1차 세계 대전 동안 막대형 소총 수류탄을 대체했다. 컵 모양 발사기는 소총 총구에 부착되며, 표준 수류탄 또는 특수 제작된 컵형 수류탄을 발사할 수 있었다. 사용 방법은 다음과 같다.

1. 수류탄을 컵 발사기에 넣는다. 표준 수류탄을 사용할 때는 안전핀을 제거한다. 컵은 발사될 때까지 안전 숟가락을 제자리에 고정한다.

2. 특수 공포탄을 소총 약실에 삽입한다.

3. 소총 개머리판을 땅에 놓고 이 자세에서 발사한다.

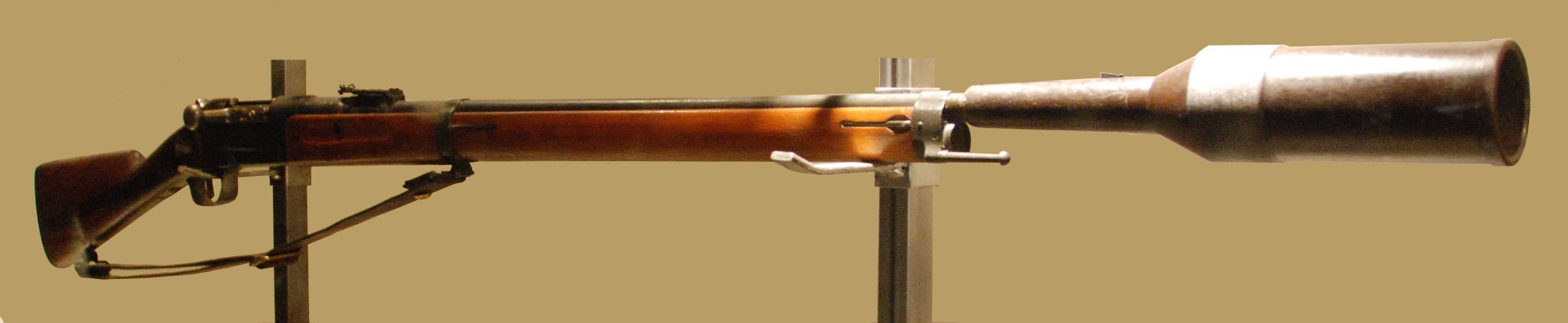

VB 컵 발사기가 장착된 르벨 소총


1915년까지 헤일은 헤일스 소총 수류탄 (No 3)를 개발했다.[6] 헤일스 수류탄은 제1차 세계 대전 동안 신뢰성을 높이고 제조하기 쉽게 개선되었으나, 수류탄 생산은 더뎠다. 영국은 로드식 수류탄을 전선에 신속하게 공급하기 위해 밀스 폭탄의 로드식 변형도 만들었다.

로드식 수류탄 발사는 소총 총열과 소총 자체에 극심한 스트레스를 가하여 소총을 수류탄 발사 전용으로 사용해야 했으며, 정확한 사격 무기로서의 기능을 빠르게 잃게 만들었다. 이 때문에 대안을 모색하게 되었고, 제1차 세계 대전 후반에 컵 발사기가 다시 등장하게 되었다.[4] 제1차 세계 대전 이후, 로드식 소총 수류탄은 쓸모없게 되었고 남은 헤일스 수류탄은 가스 체크가 장착된 밀스 폭탄으로 대체되어 컵 발사기를 통해 소총에서 발사되었다.

프랑스 수류탄은 발명가 비벤(Viven)과 베시에르(Bessières)의 이름을 따서 ''V-B'' 수류탄으로 명명되었으며, 특수 어댑터와 표준 탄약을 사용하여 표준 제식 소총에서 발사되어 약 약 160.02m에서 약 182.88m의 유효 사거리를 제공했다. 이 수류탄은 중앙에 구멍이 있어 탄환이 통과할 수 있도록 했고, 총구 폭발은 발사 장치에 포착되어 수류탄을 추진하는 데 사용되었다. 탄환은 수류탄 본체를 통과한 후, 프라이머를 점화하는 작은 판을 쳤다. 그런 다음 이 프라이머가 수류탄의 뇌관에 불을 붙여 폭발까지 8초의 지연 시간을 제공했다. 어깨에서 발사할 수 있었지만, 수류탄이 장착된 소총의 심한 반동과 불균형으로 인해 소총 개머리판을 땅에 대고 적절한 각도로 잡거나 삼각대에 올려놓고 발사하는 것이 더 일반적이었다. 이 소총 수류탄은 공격, 특히 모래주머니로 요새화된 기관총 둥지를 공격하는 데 유용했으며, 방어에도 유용했다. 소총 수류탄으로 무장한 8명의 병사는 1분 만에 150발을 발사하여 공격자의 대열을 무너뜨릴 수 있는 강력한 포격을 제공했다.[7][8][9][10]

1928년, 이탈리아군은 일반적인 카르카노 6.5mm 카빈총 측면에 볼트로 고정되는 특이한 컵형 소총 유탄 발사기를 채택했다. 이 발사기의 이름은 ''Moschetto di Fanteria Mod. 91/28 con Tromboncino''였다. 사용 시에는 소총의 볼트가 제거되어 발사기 챔버에 장착되었다.[13] 소총은 개머리판이 땅에 닿도록 놓여졌고, 유탄은 발사기의 총구에 장전되었으며, 표준 소총 탄약은 유탄 발사기 챔버에 장전되었다.[13] 발사되면 총알은 갇히고, 탄약통의 목 부분이 팽창하며, 가스는 4개의 구멍을 통해 발사기의 배럴로 통과하여 유탄을 발사하는 데 필요한 에너지를 제공했다.[13] 유탄 발사 후 챔버가 열리면서 사용된 탄약통이 배출되고 총알이 빠져나왔다.[13] 소총의 볼트를 교체해야 하는 필요성 때문에 볼트가 교체될 때까지 소총을 사용할 수 없었고, 이는 느리고 서투른 절차였다. 볼트 교체 과정에서 전투 중에 소총 볼트를 잃어버릴 수도 있어 무기를 완전히 사용할 수 없게 만들었다. 그 결과, 이 설계는 다른 국가에서 채택되지 않았다.

1939년, 일본군은 38식 소총과 99식 소총 아리사카 소총용 100식 유탄 발사기를 도입했다. 이 발사기는 표준 91식 수류탄과 99식 수류탄을 발사한다. 발사기는 흔한 컵 디자인을 사용하는 대신 가스 트랩 시스템을 사용한다는 점에서 다소 특이하다. 즉, 초과 추진제 가스를 활용하여 배럴에서 떨어진 컵에서 유탄을 발사하는 배럴 연장부를 통합한다. 이는 표준 소총 탄약과 표준 수류탄을 함께 사용할 수 있다는 장점이 있어 군수 지원을 단순화하지만, 무게가 늘어나고 효율성이 떨어진다는 단점이 있었다. 유효 사거리는 약 약 91.44m이다.[17]

1942년, 제1차 세계 대전 중 설계된 소총 유탄 발사기 모델을 기반으로 개발된 Gewehrgranatengerät 또는 Schiessbecher(사격 컵)라는 부착형 소총 유탄 발사기가 도입되었다. Schiessbecher 컵형 소총 유탄 발사기는 모든 Karabiner 98k에 장착할 수 있었으며, 이전의 모든 소총 유탄 발사기 모델을 대체하기 위한 것이었다. 소총 유탄 발사기는 보병, 요새 및 경장갑 차량에 대해 최대 280m (306야드)의 사거리에서 사용할 수 있었다.

4. 3. 관통형 ("Shoot-through" type)



프랑스에서 개발된 "Vivien and Bessières" 관통형 수류탄, 즉 VB 소총 유탄은 표준 실탄을 사용할 수 있도록 설계되었다.[7] VB 수류탄은 중앙에 구멍이 있어 표준 탄환이 통과할 수 있게 했다. 이 과정에서 수류탄이 장전되고, 팽창하는 가스가 수류탄을 발사하며, 8초 후에 폭발하도록 만들었다.[7] 이러한 방식은 수류탄 발사를 위해 특별한 공포탄을 준비해야 할 필요성을 없앴다.[7]

VB 소총 유탄은 발명가인 비벤(Viven)과 베시에르(Bessières)의 이름을 따서 명명되었으며,[7] 표준 제식 소총에 특수 어댑터를 장착하여 표준 탄약으로 발사할 수 있었다. 유효 사거리는 약 약 160.02m에서 약 182.88m였다.[7] 탄환은 수류탄 본체를 통과한 후, 프라이머를 점화하는 작은 판을 쳤고, 프라이머가 수류탄의 뇌관에 불을 붙여 폭발까지 8초의 지연 시간을 제공했다.[7]

VB 소총 유탄은 어깨에서 발사할 수 있었지만, 반동이 심하고 불균형하여 소총 개머리판을 땅에 대고 적절한 각도로 잡거나 삼각대에 올려놓고 발사하는 것이 더 일반적이었다.[7] 이 소총 수류탄은 모래주머니로 요새화된 기관총 둥지와 같은 곳을 공격하거나 방어하는 데 유용했다. 소총 수류탄으로 무장한 8명의 병사는 1분 만에 150발을 발사하여 공격 부대의 대열을 무너뜨릴 수 있는 강력한 포격을 제공했다.[7][8][9][10]

VB 수류탄 사용 방법은 다음과 같다.[7]

# VB 수류탄을 컵형 발사기에 삽입한다.

# 소총 개머리판을 땅에 대고 발사한다.

4. 4. 스피곳형 (Spigot-type)

22mm 소총 유탄 발사기는 소총 총구에 부착되는 스피곳에 유탄을 끼워 발사하는 방식이다. 제2차 세계 대전 직전에 미국에서 채택되었으며,[18] 소총 총구에 탈착식 어댑터 형태로 부착된다. 대부분 공포탄으로 발사되지만, 실탄을 사용할 수 있는 "탄환 포획" 및 "관통 사격" 유형도 있다.[18]

M9 소총 유탄과 같은 강력한 대전차 유탄부터 M1 수류탄 어댑터처럼 끝에 파편 수류탄이 부착된 단순한 핀 부착 튜브까지 다양한 종류의 유탄을 사용할 수 있다.[18] 22mm는 발사기의 스피곳에 맞는 베이스 튜브의 직경을 나타내며, 더 넓은 탄두 부분의 직경은 아니다.[18]

모든 표준 NATO 제식 소총은 통합 소염기를 통해 STANAG 유형 22mm 소총 유탄을 발사할 수 있다.[18] 프랑스 APAV40과 같은 현대 탄환 포획 소총 유탄은 FAMAS 소총의 총구에 유탄을 장착하고 방아쇠를 당기는 속도만큼 빠르게 발사할 수 있다.[18]

사용 방법:[18]

# 22mm 소총 유탄을 스피곳 부착 장치 또는 소총의 소염기에 놓는다.

# 표적을 조준하고 소총을 발사한다.

일본 해군 특별 육전대는 대전차(중공) 핀 부착 유탄을 발사하기 위해 스피곳형 유탄 발사기를 사용했다. 꼬리 핀 어셈블리가 장착된 91식 파편 수류탄을 발사하는 데에도 사용되었으며, 꼬리 핀 어셈블리에 저장된 나무 탄두 발사 카트리지로 추진되었다.[15]

4. 5. 현대의 발전된 방식

현대에는 소총 유탄의 발사 시 안전성과 효율성을 높이기 위해 여러 가지 방식이 발전했다. 대표적인 방식은 탄환 트랩 방식과 분리 비상 방식이다.
탄환 트랩 방식은 실탄을 사용하여 발사하며, 탄환을 트랩에 가두어 발사 가스와 함께 유탄을 추진하는 방식이다. 발사 가스를 효율적으로 활용하여 유탄의 사거리를 늘릴 수 있다.
분리 비상 방식은 일본의 06식 소총 유탄에 채용된 방식으로, 발사 시 후방으로 비산물이 발생하는 것을 막아 사수의 안전을 확보한다. 이 방식은 특히 근접 전투에서 사수의 안전을 보장하는 데 효과적이다.

이러한 발전된 방식들은 소총 유탄의 성능을 향상시킬 뿐만 아니라, 사용자의 안전까지 고려하여 설계되었다는 점에서 의의가 있다.

5. 장단점

총류탄은 일반 수류탄, 전용 유탄 발사기, 로켓 발사기와 비교하여 각각 장단점을 가진다.

'''일반 수류탄, 전용 유탄 발사기, 로켓 발사기와 비교한 장단점'''

구분장점단점
수류탄과 비교
전용 유탄 발사기와 비교
로켓 발사기와 비교


5. 1. 일반 수류탄과 비교

일반 수류탄과 비교했을 때, 소총 유탄은 다음과 같은 장점을 가진다.

  • 더 멀리 발사할 수 있다.
  • 더 크고 무거운 탄두를 사용할 수 있다.
  • 성형 작약 탄두를 사용하여 장갑을 관통할 수 있다.
  • 충격 시 바로 폭발한다.
  • 더 정확하게 목표물에 도달할 수 있다.


하지만 소총 유탄은 다음과 같은 단점도 가지고 있다.

  • 소총이 있어야만 발사할 수 있다.
  • 일반 수류탄보다 사용법이 복잡하다.
  • 크기가 크고 무거워서 휴대하기 불편하다.
  • 소총에서 발사할 때 반동이 매우 크다.

5. 2. 전용 유탄 발사기와 비교

총류탄은 일반적인 수류탄에 비해 다음과 같은 장점을 가진다.

  • 더 멀리 투사할 수 있다.
  • 더 무거운 탄두를 탑재할 수 있다.
  • 성형 작약 탄두를 사용하여 장갑 관통이 가능하다.
  • 충격 시 즉시 폭발한다.
  • 더 정확하다.


그러나 다음과 같은 단점도 존재한다.

  • 발사를 위해 소총이 필요하다.
  • 수류탄보다 사용이 복잡하다.
  • 크고 무거워 휴대성이 떨어진다.
  • 소총 발사 시 반동이 크다.


전용 유탄 발사기와 비교했을 때 총류탄의 장점은 다음과 같다.

  • 다양한 크기와 모양의 탄두 사용이 가능하다.
  • 총구 부착 장치만 있으면 어떤 소총에서든 발사 가능하여, 모든 병사가 유탄병이 될 수 있다.
  • 현대식 탄환 포획식 총류탄은 분당 최대 10발까지 발사하여 제압 사격에 유용하다.
  • 발사 장치가 간단, 소형, 저렴하다.


단점은 다음과 같다.

  • 총류탄 발사 시 소총을 일시적으로 사용할 수 없다.
  • 어깨 견착 사격이 어려워 불편하다.
  • 휴대 가능 탄약량이 전용 유탄 발사기의 2~3배 적다.
  • 전용 유탄 발사기보다 정확도가 떨어진다.

5. 3. 로켓 발사기와 비교

일반적인 수류탄과 비교했을 때, 소총 유탄은 더 멀리, 더 무거운 탄두를 투사할 수 있다는 장점이 있다. 특히 장갑 관통이 가능한 고폭 대전차탄(HEAT) 탄두를 효과적으로 사용할 수 있으며, 충격 시 바로 폭발하여 더 정확하다는 장점도 있다.[19] 그러나 소총이 반드시 필요하고, 사용이 복잡하며, 크고 무거워 소총 발사 시 반동이 크다는 단점이 있다.

전용 유탄 발사기와 비교하면, 소총 유탄은 다양한 크기와 모양의 탄두를 사용할 수 있고, 적절한 장치만 있다면 어떤 소총에서든 발사 가능하여 모든 병사가 유탄병이 될 수 있다는 장점이 있다. 현대식 탄환 포획식 소총 유탄은 분당 최대 10발까지 발사하여 제압 사격도 가능하다.[22] 또한 발사 장치가 간단하고 작으며 저렴하다는 장점도 있다. 그러나 소총 유탄은 일시적으로 소총 사용을 불가능하게 하며, 전용 유탄 발사기보다 어깨 발사가 어렵고, 휴대 탄약량이 적으며, 정확도가 낮다는 단점이 있다.

로켓 발사기와 비교했을 때, 소총 유탄은 곡사 궤도로 벽이나 건물 뒤에 숨은 목표물에 대한 간접 사격이 가능하고, 가벼워서 발사기 튜브를 휴대할 필요가 없으며, 건물 안에서도 안전하게 발사할 수 있다는 장점이 있다.[19] 하지만 로켓 발사기는 평사 궤도로 조준 사격에 더 정확하고, 더 강력한 탄두를 가지며, 유효 사거리가 더 길다는 단점이 있다.

6. 한국의 소총 유탄

한국군은 소총 유탄을 적극적으로 채택하지는 않았다. 한국 전쟁 이후에는 소총 유탄을 대체할 만한 다양한 화기들이 보급되었다. 2010년대 이후, K11 복합소총이 개발되어 공중폭발탄을 사용할 수 있게 되었지만, 소총 유탄의 완전한 대체는 어려운 상황이다.

7. 기타 용도

제2차 세계 대전 동안, 나치 독일은 선전용 소총 유탄(Propaganda-Gewehrgranate)을 개발하여 전선에서 인쇄물을 살포하는 데 사용했다.[28]

비살상 수류탄의 등장과 함께, 최루탄과 같은 수류탄을 총기에서 발사할 수 있도록 진압용 산탄총의 총구에 부착된 컵형 발사기가 개발되었다.[29]

스포츠나 레크리에이션 목적으로 사용되는 ''골프공 발사기''는 컵형 발사기로, 표준 골프공을 약 228.60m 이상 발사할 수 있으며 반동이 거의 없다. 이 발사기는 AR-15형 소총의 소염기를 대체하도록 설계되었다.[30]

AR-15 소총에 사용되는 소다/맥주 캔 발사기도 있는데, 이는 골프공 발사기와 달리 총열 끝에 나사로 조이는 대신 AR-15 상부 리시버에 직접 장착된다. 골프공 발사기와 캔 발사기 모두 공포탄을 사용해야 한다.

참조

[1] 서적 Instruments of War: Weapons and Technologies That Have Changed History ABC-CLIO, LLC 2015
[2] 서적 The International Military Digest Annual
[3] 웹사이트 A Muse of Fire: British Trench Warfare Munitions, their Invention, Manufacture and Tactical Employment on the Western Front, 1914–18 https://ore.exeter.a[...] University of Exeter 2008-09-30
[4] 웹사이트 Evolution and Demise of the Rod Grenade http://www.inert-ord[...] Inert-Ord.net 2003-01-31
[5] 문서 Saunders, Weapons of the Trench War
[6] 문서 Saunders, Weapons of the Trench War
[7] 서적 The World's Work: A History of Our Time Doubleday, Page & Co.
[8] 서적 America's Munitions 1917-1918
[9] 서적 The United States in the First World War: An Encyclopedia Taylor & Francis
[10] 서적 At Belleau Wood
[11] 서적 Description and Instructions for the Use of Rifle and Hand Grenades https://archive.org/[...] Washington, Govt. print. off.
[12] 서적 Text-book of Ordnance and Gunnery https://archive.org/[...] John Wiley & Sons, Inc.
[13] 웹사이트 Moschetto modello 1891 per t.s. http://www.il91.it/m[...] 2018-04-11
[14] 문서 Shots Fired In Anger NRA Press
[15] 서적 Shots Fired In Anger NRA Press
[16] 웹사이트 Japanese Ordnance Material of WW II http://www.wlhoward.[...]
[17] 웹사이트 Model 100 Grenade Launcher Produced in Two Types" from Intelligence Bulletin, Dec. 1944 http://www.lonesentr[...]
[18] 간행물 Some Historical Aspects of the Development of Shaped Charges Ministry of Defence, Royal Armament Research and Development Establishment
[19] 서적 Brassey's Encyclopedia of Land Forces and Warfare Brassey's
[20] 문서 FM-7 The Mechanized Infantry Platoon/Squad Section B-21 US Army 1977-09-30
[21] 문서 Note - before the publication of FM-7 September 1977, various penetration specifications were given for the M72A2 and the M31 HEAT. Anywhere from 250 to 305 mm. In the mid 1970s the US Army decided in field test to truly determine the armour penetration under battlefield conditions again Russian tanks captured in 1973. The result was {{convert|200|mm|in|abbr=on}} the proceeding penetration specification is stated as it appears in FM-7 1977.
[22] 웹사이트 Mecar rifle grenades http://www.mecar.be/[...] 2018-04-11
[23] 문서 Figure 54 of the US Army Operator's Manual for the AK-47 Assault Rifle s:File:AK47Figure54.[...] En.wikisource.org 2011-09-27
[24] 웹사이트 Archived copy http://www.ar15.com/[...]
[25] 웹사이트 ImageShack - Best place for all of your image hosting and image sharing needs http://imageshack.us[...] 2018-04-11
[26] 뉴스 Myanmar security forces with rifle grenades kill over 80 protesters - monitoring group https://www.reuters.[...] Reuters 2021-03-10
[27] 웹사이트 Myanmar security forces with rifle grenades kill over 80 protesters - monitoring group https://news.yahoo.c[...] 2021-04-10
[28] 웹사이트 German Propaganda Rifle Grenade, WWII Tactical and Technical Trends, No. 43, January 27, 1944 http://www.lonesentr[...] Lone Sentry
[29] 웹사이트 Instructor Outline Civil Disturbance Lesson Plan http://mcdetflw.teco[...] United States Marine Corps 2007-08-14
[30] 웹사이트 Archived copy http://www.tromix.co[...]


본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
