1. 개요

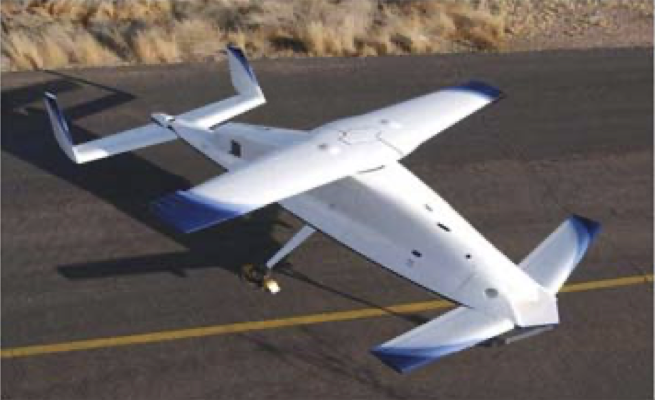

보잉 X-50은 보잉과 DARPA가 공동으로 개발한 실험적인 VTOL(수직 이착륙) 항공기이다. 1998년부터 개발이 시작되어 2대의 시제기가 제작되었으며, 카나드 형식의 앞날개와 일반적인 수평 꼬리 날개를 갖추고 있다. X-50은 단일 터보팬 엔진으로 구동되며, 회전익 모드에서는 엔진 배기가스가 로터 블레이드 끝의 노즐로 전환되어 팁 제트 추진 방식을 사용하고, 고속 전진 비행 시에는 배기가스가 일반 제트 노즐을 통해 재분배되고 로터는 고정되어 일반 비행기와 유사하게 작동하도록 설계되었다. 2003년 첫 비행을 했지만, 두 차례의 추락 사고로 인해 프로그램이 중단되었다.

보잉 X-50

X-50 드래곤플라이

이미지 준비중입니다.

null

기종 개요

종류	실험용 UAV 회전익기
제작사	보잉
설계자	null
최초 비행	2003년 11월 24일
도입	null
퇴역	null
현황	취소됨
주요 운용 기관	DARPA
추가 운용 기관	null
생산 대수	2대
개발 기반	null
파생형	null
발전형	null

📚 더 읽어볼만한 페이지

방위고등연구계획국 - 그루먼 X-29
그루먼 X-29는 그루먼사가 제작한 전진익 설계를 특징으로 하는 실험기로, 탄소 섬유 복합재 기술과 컴퓨터 비행 제어 시스템을 통해 고기동성을 확보했으며, 플라이 바이 와이어 등의 기술을 실증했다.
방위고등연구계획국 - 보잉 X-46
2003년 첫 비행한 항공기 - 스페이스십원
2003년 첫 비행한 항공기 - 에어버스 A310 MRTT
에어버스 A310 MRTT는 에어버스 A310-300C를 기반으로 개발된 다목적 군용기로, 공중 급유, 화물 및 병력 수송, 항공 의료 후송 임무를 수행하며 독일과 캐나다 공군에서 운용되고 A310 기체 생산 중단으로 기존 항공기 개조를 통해서만 생산 가능하다.
선미익기 - 보잉 소닉 크루저
보잉 소닉 크루저는 보잉사가 개발을 추진했던 고속 중형 여객기로, 에어버스 A380에 대항하기 위해 마하 0.95~0.98의 속도를 목표로 했지만, 9·11 테러 이후 개발이 중단되었다.
선미익기 - 라이트 플라이어
라이트 플라이어는 라이트 형제가 키티호크에서의 글라이더 시험 경험을 바탕으로 1903년 제작, 최초의 동력 비행에 성공한 항공기로, 날개 비틀림, 카나드, 후방 방향타를 결합한 조종 시스템으로 이후 항공기 설계에 큰 영향을 미쳤으며 현재 스미소니언 국립 항공우주박물관에 전시되어 있다.

1. 개요
2. 개발
3. 설계
4. 운용
- 4.1. 사고
- 4.2. 결과
5. 제원
- 5.1. 일반 특성
- 5.2. 성능

2. 개발

보잉은 처음에 V-22 틸트로터를 호위하는 데 적합한 VTOL 항공기에 대한 요구 사항을 충족하기 위해 CRW(Canard Rotor/Wing) 구성을 사용할 것을 제안했다. X-50A는 보잉과 DARPA의 공동 프로그램으로, 개발 비용은 양측이 절반씩 부담했다. 1998년부터 개발이 시작되었으며, 기술 개발을 목적으로 두 대의 개념 증명 항공기가 제작되었다. X-50A는 단일의 기존 터보팬 엔진으로 구동되었다. 회전익 모드에서는 엔진의 배기가스가 로터 블레이드 끝에 있는 노즐로 전환되었다. 항공기가 완전 순항 비행으로 전환될 때, 엔진 배기가스는 항공기 후면의 노즐을 통해 유도되었고 로터는 고정 위치에 고정되어 기존의 날개 역할을 했다. X-50A의 첫 비행은 2003년 11월 24일에 이루어졌다.

3. 설계

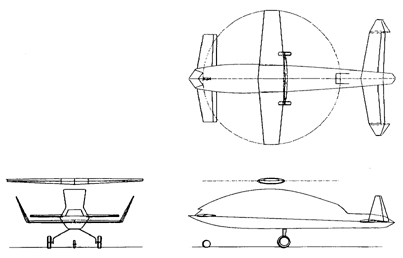

X-50은 카나드 형식의 앞날개와 일반적인 수평 꼬리 날개를 가지고 있어, 전진 비행 중에 양력을 발생시키고 주 로터 날개에 가해지는 부담을 줄일 수 있도록 설계되었다. 수직 이륙, 호버링, 저속 비행 및 수직 착륙 시에는, 주 로터 날개가 제트 엔진에서 나오는 배기가스를 로터 끝단에 위치한 추력 노즐을 통해 분사하는 방식으로 작동하는 팁 제트 추진 방식을 사용한다. 로터가 제트 추력에 의해 직접 구동되기 때문에, 기존 헬리콥터처럼 토크를 제어하기 위한 테일 로터가 필요하지 않다.

고속 전진 비행 시에는, 배기가스가 일반적인 제트 노즐을 통해 재분배되고 로터 날개는 정지하여 고정된 위치에 유지되는데, 이는 일반적인 비행기와 유사하다. 제트 배기를 사용하는 방법은 기체 각 부분이 고온이 되므로 이를 극복할 필요가 있지만, 구조는 간소화되는 것이 장점이다.

4. 운용

4.1. 사고

2004년 3월 23일, X-50A 시제기의 세 번째 비행 중, 제어 장치의 교차 결합으로 인해 1호기가 추락했다. 이후 개선된 두 번째 시제기("Ship 2")가 제작되었으나, 2006년 4월 12일, 유마 성능 시험장에서 계획된 11번의 시험 비행 중 여섯 번째 비행에서 2호기 역시 추락하여 완전히 파괴되었다. 조사 결과, 항공기의 동체는 극도로 민감한 공기역학적 피칭 모멘트의 영향을 받는 것으로 밝혀졌다. 기체 속도와 회전익 후류 모두 조종 장치가 보상할 수 있는 범위를 초과하는 기수 들림 피칭 운동을 유발했다.

4.2. 결과

완료된 시험 비행 프로그램에서 두 항공기 모두 완전 전진 비행 모드로의 전환을 달성하지 못했다. 2006년 9월, 방위고등연구계획국(DARPA)은 내재된 설계 결함을 인지하고 이 프로그램에 대한 자금 지원을 철회했다.

5. 제원

wikitext

* 승무원: 없음 (무인기)
* 길이: 5.38m
* 중앙 날개폭: 2.69m
* 하부 날개폭: 2.47m
* 높이: 1.98m
* 자체 중량: 574kg
* 최대 이륙 중량: 645kg
* 연료 탑재량: 66kg
* 엔진: 1 × 윌리엄스 F112 터보팬
* 메인 로터 직경: 3.7m
* 용량: 91kg

* 최대 속도: 700km/h
* 순항 속도: 278km/h

5.1. 일반 특성

5.2. 성능

* 최대 속도: 700km/h
* 순항 속도: 278km/h
