목차

1. 개요

RQ-170 센티넬은 록히드 마틴의 스컹크 웍스에서 개발한 스텔스 무인 항공기(UAV)이다. 꼬리 없는 비행익 형태로, 정찰 임무를 위해 설계되었으며, 무기를 탑재하지 않는다. 2000년대 후반부터 운용되었으며, 아프가니스탄, 대한민국 등에서 시험 비행 및 실전 배치되었다. 2011년 이란이 RQ-170을 격추 및 노획하여 복제 기술 개발에 활용했다.

더 읽어볼만한 페이지

  • 전익기 - 나사 패스파인더
    나사 패스파인더는 NASA의 ERAST 프로그램에 따라 개발된 태양광 동력 무인 항공기로, 과학 연구 플랫폼으로 활용하기 위해 개발되었으며 고도 기록 경신 및 다양한 과학 연구, 통신 중계 시험 등에 활용되었다.
  • 전익기 - 노스롭 YB-49
    노스롭 YB-49는 YB-35를 기반으로 개발된 미국의 실험용 제트 추진 전익 폭격기로, 높은 잠재력을 입증했으나 여러 문제로 개발이 취소되었지만 B-2 스텔스 폭격기 개발에 영향을 미쳤다.
  • 미국의 무인 항공기 - MQ-9 리퍼
    MQ-9 리퍼는 고고도에서 장시간 체공하며 정찰, 감시, 공격 임무를 수행하는 무인 공격기로, 다양한 센서와 무장을 탑재하여 다목적 임무 수행이 가능하며 여러 파생형과 업그레이드를 통해 활용성을 넓혀가고 있다.
  • 미국의 무인 항공기 - 나사 패스파인더
    나사 패스파인더는 NASA의 ERAST 프로그램에 따라 개발된 태양광 동력 무인 항공기로, 과학 연구 플랫폼으로 활용하기 위해 개발되었으며 고도 기록 경신 및 다양한 과학 연구, 통신 중계 시험 등에 활용되었다.
  • 정찰기 - 록히드 U-2
    록히드 U-2는 미 공군과 CIA가 운용하는 고고도 정찰기로, 냉전 시대 정보 수집에 활약하며 파워스 사건으로 논란을 겪었지만, 꾸준한 개량을 거쳐 현재도 운용 중이며 향후 첨단 전투 관리 시스템과 연동될 예정이나, 장기적인 운용 방향에 대한 논의가 진행 중이다.
  • 정찰기 - MQ-9 리퍼
    MQ-9 리퍼는 고고도에서 장시간 체공하며 정찰, 감시, 공격 임무를 수행하는 무인 공격기로, 다양한 센서와 무장을 탑재하여 다목적 임무 수행이 가능하며 여러 파생형과 업그레이드를 통해 활용성을 넓혀가고 있다.
록히드마틴 RQ-170 센티넬
기본 정보
유형무인 항공기(UAV)
제조사록히드 마틴
최초 비행(정보 없음)
도입2007년
퇴역(정보 없음)
상태현역
주요 운용국미국 공군
생산 대수20 ~ 30대
프로그램 비용(정보 없음)
대당 가격(정보 없음)
파생(정보 없음)
개발 모델샤헤드 171
샤헤드 사에게

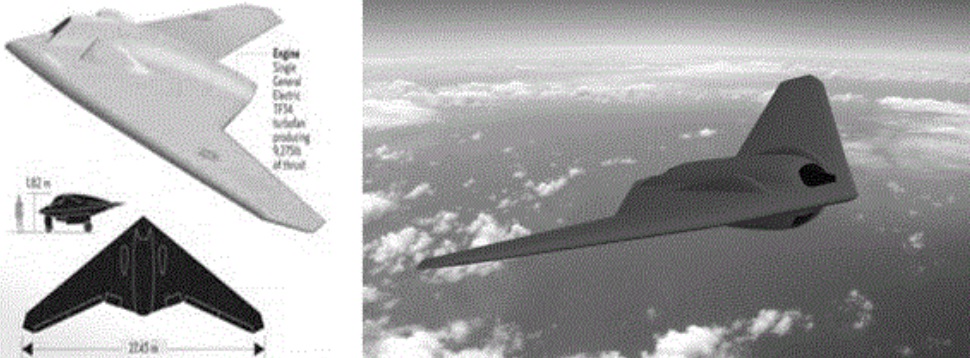

RQ-170 센티넬 예상도
예상도
명칭
명칭RQ-170 센티넬

2. 개발

RQ-170 센티넬은 록히드 마틴의 스컹크 웍스에서 개발한 스텔스 무인 항공기(UAV)이다. 언론인들은 RQ-170과 록히드 마틴 RQ-3 다크스타, 록히드 마틴 폴캣 등 이전의 스텔스 및 UAV 프로그램 간의 디자인 유사성을 언급했다.[3][4] 미 공군 관계자는 "이것은 [RQ-3] 다크스타와 같은 개념이며, 스텔스 기능을 갖추고 있으며, 동일한 개구부와 데이터 링크를 사용하지만 더 크다"고 말했다.[3]

"RQ" 지정(R은 정찰, Q는 무인)은 RQ-170 센티넬이 무기를 탑재하지 않음을 나타낸다.[10] ''Aviation Week & Space Technology''는 UAV가 "전술적이고 작전 지향적인 플랫폼이며 전략적 정보 수집 설계는 아닐 것"이라고 생각한다.[5]

2009년12월 4일에 미국 공군이 공식적으로 존재를 인정하기 전까지, 아프가니스탄에서 RQ-170을 목격한 저널리스트들로부터 '''칸다하르의 야수'''(Beast of Kandahar)라고 불렸다.[5][12] 오사마 빈 라덴 암살 작전 당시의 정찰 활동에도 사용된 것으로 알려져 있다.

형상은 스텔스 성능을 의식한 테일리스 전익기로, 이전에 개발되었던 RQ-3 다크스타나 P-175 폴캣과 매우 유사하다. 자세한 성능 등은 아직 발표되지 않았지만, 명칭이 비무장 정찰용 무인기를 의미하는 RQ이므로 무장은 탑재할 수 없을 것으로 추정된다.

개발과 실전 배치가 언제 이루어졌는지에 대해서는 일절 공개되지 않았지만, 제식 코드에 사용된 170이라는 숫자는 RQ-1 프레데터에서 RQ-21 블랙잭까지 개발 순서대로 일련 번호(12와 13은 결번)로 붙여진 숫자와 동떨어져 있다. 이러한 관례에 얽매이지 않는 명명은, 마찬가지로 극비리에 개발되었던 세계 최초의 스텔스기F-117 나이트호크에서도 이루어졌다.

3. 디자인

RQ-170 센티넬은 록히드 마틴의 스컹크 웍스에서 개발한 스텔스 무인 항공기(UAV)이다. 록히드 마틴 RQ-3 다크스타, 록히드 마틴 폴캣 등 이전의 스텔스 및 UAV 프로그램과 디자인 면에서 유사점이 있다.[3][4] 각 날개 상단 표면에 내장된 포드가 있는 꼬리 없는 비행익 형태를 가지고 있다.[5][6] "RQ" 지정(R은 정찰, Q는 무인)은 무기를 탑재하지 않음을 나타낸다.[10]

이 설계는 지그재그 엣지 랜딩 기어 도어 및 날카로운 전면 엣지 등 스텔스 엔지니어링에 흔히 사용되는 여러 요소를 갖추고 있지 않으며, 배기구는 날개로 보호되지 않는다.[14] 중간 회색 색상은 15200m 정도의 중간 고도에서 운용됨을 암시한다.[14]

RQ-170의 미 육군 식별 도면


공개된 사진을 토대로, 항공 전문가 빌 스위트만은 이 무인 항공기가 전자 광학/적외선 센서와 복부 페어링에 장착된 능동 전자 주사식 배열(AESA) 레이더를 갖추고 있다고 평가했다. 그는 또한 UAV의 날개 위의 두 개의 착륙 장치 페어링에 데이터 링크가 장착되어 있을 수 있으며, 복부 페어링은 모듈식 탑재를 위해 설계되어 UAV가 타격 임무 및/또는 전자전에 사용될 수 있다고 추측했다.[15] ''뉴욕 타임스''는 RQ-170이 통신 감청 장비뿐만 아니라 핵무기 시설의 존재를 나타낼 수 있는 미량의 방사성 동위원소와 화학 물질을 감지할 수 있는 고도로 민감한 초분광 센서를 "거의 확실히" 갖추고 있다고 보도했다.[16][17]

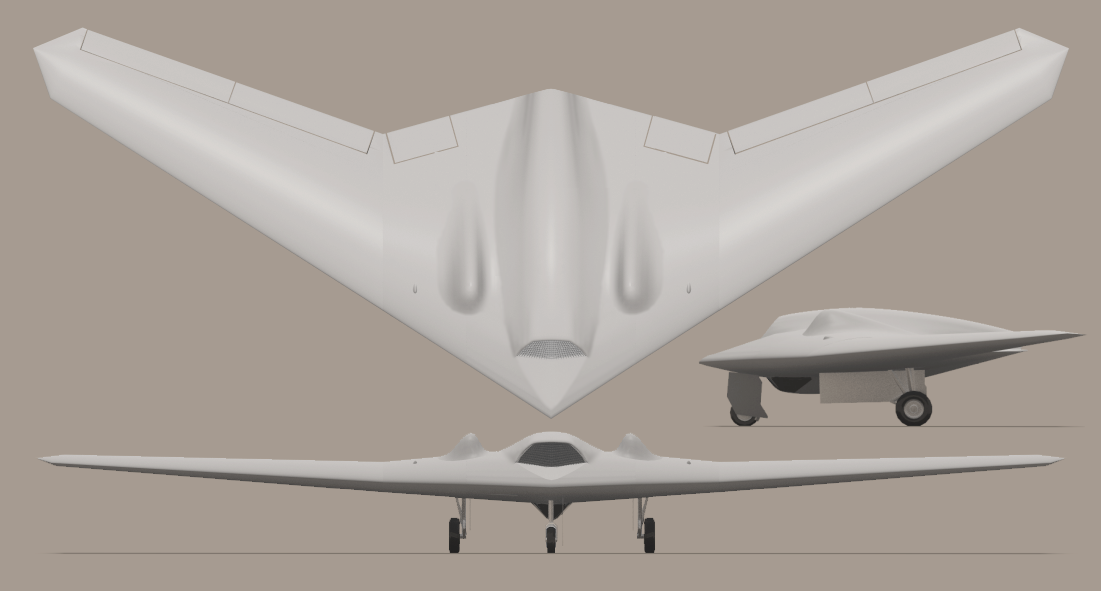

삼면도


형상은 스텔스 성능을 의식한 테일리스 전익기로, 이전에 개발되었던 RQ-3 다크스타나 P-175 폴캣과 매우 유사하다. 명칭이 비무장 정찰용 무인기를 의미하는 RQ이므로 무장은 탑재할 수 없을 것으로 추정된다.

3. 1. 제원

일반 제원
승무원지상 3명[7][41]
길이4.5m[7][41]
날개폭20m[51]
높이1.84m[18] (추정)
엔진제너럴 일렉트릭 TF34 터보팬 1개[55]
성능
상승 한계15200m (추정)[43]
지속 시간5~6시간[42]


4. 운용

제30 정찰 비행대대는 2005년 9월 1일에 창설되어 RQ-170 센티넬을 처음으로 운용했다.[19] 2007년 말 아프가니스탄 칸다하르 공군기지에서 목격되었는데,[5][19] 당시 비밀로 취급되었기 때문에 "칸다하르의 야수"라고 불렸다.[20]

2009년 12월, 중앙일보는 RQ-170 센티넬이 대한민국에서 수개월간 시험 비행을 하였으며, 2010년에 오산공군기지의 록히드 U-2 정찰기를 대체할 것이라고 보도했다.[23] 빌 스윗맨은 센티넬이 아프가니스탄과 한국에 배치되어 파키스탄과 북한의 탄도 미사일 프로그램을 감시할 것이라고 추측했다.[24]

2011년 5월 1일, 오사마 빈라덴 사살 작전인 오퍼레이션 제로니모에서 백악관에 생중계를 제공하는데 센티넬이 사용되었다.[54]

오바마 대통령이 백악관 상황실에서 제로니모 작전의 위성 생중계를 시청하고 있다.


2012년 10월, RQ-170은 노스롭 그러먼 B-2 스피릿 스텔스 폭격기에서 거대 벙커 파괴탄의 시험 투하에 대한 폭탄 피해 평가를 수행했다.[28]

5. 이란의 노획 및 복제

2011년 12월 4일, 이란은 자국 영공을 침범한 RQ-170 센티넬을 격추하고 기체를 확보했다고 발표했다.[18] 이란 육군 전자전 부대는 RQ-170의 제어권을 무력화하여 경미한 손상만을 입은 채 포획했다고 밝혔다.[18] 미국 정부는 12월 6일, 해당 무인기가 중앙정보국 (CIA) 소속임을 인정했다.[32]

이란의 RQ-170 복제품 (2014년)

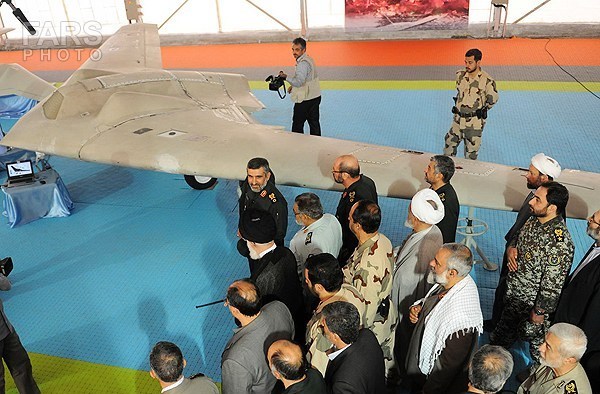

이란은 12월 8일, 포획된 RQ-170의 영상을 공개했고, 미국 관리들은 영상을 통해 해당 무인기가 진짜임을 확인했다. 오바마 미국 대통령도 나포된 RQ-170이 진짜임을 인정하고 정식으로 반환을 요구했다.[44] 이란은 GPS 신호 위장을 통해 RQ-170이 귀환했다고 오인하게 만들어 나포에 성공했다고 알려졌다.[45]

2012년 4월, 아미르 알리 하지자데 이슬람 혁명 수비대 항공우주군 사령관은 RQ-170을 역설계하여 복제품을 제작하고 있다고 주장하며, 포획된 RQ-170에서 데이터를 복구하고 있다고 밝혔다.[36][37][38]

2014년 11월 12일, 이란은 RQ-170을 복제한 것으로 보이는 신형 무인 항공기 "시모르그"의 영상을 공개했다.[46] 혁명수비대 사령관은 미국의 정찰기보다 비행 속도, 기체 중량 등의 성능을 개선했다고 주장했지만, 미국 국방부는 미국의 기술에 필적할 수 없다고 평가했다.[47]

2016년, 이란 혁명수비대는 시모르그의 무장 공격형인 "사에게"를 공개했다.[48][49] 타스님 통신은 2016년 9월, 사에게-2라는 이름의 무인기가 제작되었다고 보도했는데, 이 무인기는 4개의 정밀 유도 폭탄을 탑재할 수 있다고 알려졌다.[39]

2018년 2월 이스라엘-시리아 사건 당시 이스라엘 공군은 시리아 영내에서 이륙한 사에게로 추정되는 이란제 무인 공격기를 AH-64D 공격 헬리콥터로 격추했다.[50] 이스라엘 언론은 이 무인기의 디자인이 RQ-170을 기반으로 하고 있으며, 이스라엘 공군 (IAF) 준장 토머 바는 해당 무인기가 상당히 진보되었으며 서방 기술을 모방했다고 평가했다.[40]

이 사건으로 인해 센티넬의 첨단 기술이 중국, 러시아 등에 알려질 것이 우려되었다. 미군 관계자는 "RQ-170 때문에 B-2, F-35 등의 움직임까지 드러나는 단서를 적에게 제공할 수 있다"고 말했다.[54]
