솔리드웍스
1. 개요
솔리드웍스(SOLIDWORKS)는 1993년 설립된 MIT 출신 존 허쉬틱이 개발한 3D CAD 소프트웨어이다. 1995년 첫 제품을 출시했으며, 1997년 다쏘 시스템즈에 인수되었다. 파라메트릭 피처 기반 솔리드 모델러로, 3D CAD, 전기 설계, 시뮬레이션, 제품 데이터 관리 등 다양한 제품 포트폴리오를 갖추고 있다. 한국 시장에서는 다양한 산업 분야에서 활용되며, 중소기업 및 교육기관에서 널리 사용된다.
| 이름 | SolidWorks |
|---|
이미지 준비중입니다.
이미지 준비중입니다.
| 개발사 | 다쏘 시스템 |
|---|---|
| 최초 출시일 | 1995년 11월 1일 |
| 최신 버전 | SolidWorks 2024 |
| 최신 버전 출시일 | 2023년 9월 26일 |
| 운영 체제 | 마이크로소프트 윈도우 |
| 지원 언어 | 중국어, 중국어 간체, 체코어, 영어, 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 폴란드어, 포르투갈어, 러시아어, 스페인어, 터키어 |
| 종류 | CAD, CAE, PDM, PLM |
| 라이선스 | 독점, 기간제 |
| 웹사이트 | solidworks.com |
| 관련 정보 | 스포츠카 및 턱걸이 바: SOLIDWORKS 시뮬레이션으로 디자인 가속화 SOLIDWORKS By The Numbers 인포그래픽 SOLIDWORKS CSWP 합격 가이드 |
|---|
-
1993년 설립된 기업 -
이마트
이마트는 1993년 대한민국 최초의 대형마트인 창동점을 개점한 신세계그룹의 핵심 계열사로, 월마트 코리아 인수, 다양한 사업 포맷 확장, 온라인 사업, 해외 진출 등을 통해 성장해 왔으나, 자체 브랜드 상품 개발 및 중소기업 상생 노력과 더불어 사회적 문제에 직면하며 국내외 다양한 형태의 매장을 운영하며 사업을 확장하고 있는 대형 유통업체이다. -
1993년 설립된 기업 -
도쿄 메트로폴리탄 텔레비전
도쿄 메트로폴리탄 텔레비전(TOKYO MX)은 도쿄도를 중심으로 방송하는 독립 UHF 지상파 방송국으로, 뉴스 중심에서 지역 중심 방송으로 전환 후 흑자를 달성하고 디지털 방송 전환과 심야 애니메이션 방영으로 성장했지만, 여러 논란에 휩싸이기도 했다. -
고체역학 -
소성 (물리학)
소성(塑性)은 물리학에서 외부 응력에 의해 재료가 영구적으로 변형되는 현상이며, 금속, 결정성 및 비정질 재료, 세포 재료 등 다양한 물질에서 발생하고 변형 이론과 흐름 소성 이론으로 설명된다. -
고체역학 -
파괴
파괴는 재료가 하중이나 응력으로 인해 손상되는 현상으로, 취성 파괴와 연성 파괴로 구분되며, 파괴 강도와 같은 역학적 특성을 통해 분석하고, 부실 시공 및 유지보수의 중요성을 시사한다. -
1995년 소프트웨어 -
김프
김프(GIMP)는 GNU 프로젝트에서 개발된 크로스 플랫폼 기반의 무료 오픈소스 래스터 그래픽 편집기로, 다양한 운영체제를 지원하며 풍부한 기능을 제공하지만 사용자 인터페이스에 대한 비판과 일부 기능의 부족함에 대한 평가도 존재한다. -
1995년 소프트웨어 -
인터넷 익스플로러
마이크로소프트가 개발한 웹 브라우저인 인터넷 익스플로러는 윈도우 운영 체제와의 통합으로 높은 시장 점유율을 유지했으나, 웹 표준 문제와 보안 취약점으로 비판받으며 2015년 엣지에 자리를 내주고 2022년 지원이 종료되었지만, 엣지의 IE 모드로 레거시 호환성을 유지하고 있다.
2. 역사
솔리드웍스는 1993년 12월 MIT 출신 존 허쉬틱이 설립하였다. 그는 MIT 블랙잭 팀에서 얻은 자금을 이용해 회사를 시작했다. 허쉬틱의 목표는 윈도우 데스크톱 환경에서 사용하기 쉽고 가격 경쟁력을 갖춘 3D CAD 소프트웨어를 개발하는 것이었다. 회사는 원래 매사추세츠 콩코드에 있었으나 이후 월섬으로 이전했다. 1995년 11월, 첫 제품인 솔리드웍스 95가 출시되었다.
1997년, CATIA CAD 소프트웨어로 알려진 다쏘 시스템즈는 솔리드웍스를 310에 인수했다. 다쏘 시스템즈는 인수 이전부터 독자적인 CAD 제품인 CATIA를 보유하고 있었지만, 인수 후에도 솔리드웍스의 제품 독립성은 유지되었다. 2013년에는 누적 라이선스 판매 수가 200만 개를 돌파했다.
솔리드웍스는 1999년 2월 팜스프링스에서 첫 사용자 컨퍼런스인 '솔리드웍스 월드'를 개최했으며, 2019년 2월에는 '3D익스피리언스 월드'로 발전했다. 이 행사는 솔리드웍스 사용자, 파트너, 직원 등이 모여 아이디어를 공유하는 자리로, COVID-19 팬데믹 기간에도 유지되었다.
2.1. 출시 역사
솔리드웍스는 1995년 첫 출시 이후 지속적으로 새로운 버전을 출시해왔다.
3. 모델링 기술

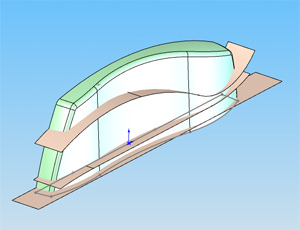

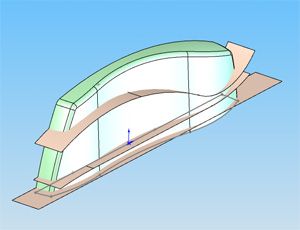

솔리드웍스는 파라솔리드 커널 기반의 파라메트릭 피처 기반 솔리드 모델러이다. 파라미터와 관계를 이용하여 모델의 형상을 정의하며, 설계 의도를 반영하여 모델을 수정 및 업데이트할 수 있다.
* 파라미터: 모델 형상을 결정하는 값으로, 선 길이, 원 지름과 같은 숫자 파라미터 또는 접선, 평행, 동심, 수평, 수직 등과 같은 기하학적 파라미터가 있다.
* 설계 의도: 부품 제작자가 변경 및 업데이트에 어떻게 대응하기를 원하는지를 나타낸다. 예를 들어, 캔 상단의 구멍은 캔의 높이와 관계없이 항상 상단 표면에 유지되도록 지정할 수 있다.
* 피처: 부품을 구성하는 요소로, 보스, 구멍, 슬롯 등과 같은 형상 기반 피처와 필렛, 모따기, 쉘 등과 같은 연산 기반 피처가 있다.
솔리드웍스에서 모델 구축은 2D 또는 3D 스케치로 시작한다. 스케치는 점, 선, 호, 원뿔 곡선(쌍곡선 제외), 스플라인 등으로 구성되며, 치수와 관계(접선, 평행, 수직, 동심 등)를 통해 형상이 제어된다.
어셈블리에서는 메이트를 사용하여 부품 간의 관계를 정의한다. 예를 들어, 기어 및 캠 팔로워 메이트를 통해 실제 기어의 회전 운동을 재현할 수 있다.
도면은 부품 또는 어셈블리에서 자동으로 생성되며, ANSI, ISO, DIN, GOST, JIS, BSI, SAC 등 다양한 국제 표준을 지원한다.
4. 파일 포맷
솔리드웍스 파일(2015 버전 이전)은 마이크로소프트 Structured Storage 파일 포맷을 사용한다. 각 .SLDDRW(도면 파일), .SLDPRT(파트 파일), .SLDASM(어셈블리 파일) 안에는 미리 보기 비트맵, 메타데이터 서브 파일들을 포함한 다양한 파일이 임베디드되어 있다. 2015 버전 이후로는 확장자의 변경은 없으나 포맷이 변경되어 내용 확인이 어렵다.
5. 제품 포트폴리오
솔리드웍스는 다양한 산업 분야의 요구를 충족시키기 위해 3D CAD 설계, 전기 설계, 시뮬레이션, 제품 데이터 관리, 기술 문서 작성, 2D CAD 등 광범위한 제품 포트폴리오를 제공한다.
1999년 3D 모델 검토 및 공유를 위한 eDrawings영어를 출시했고, 2006년에는 설계와 제조 팀이 동시에 작업할 수 있는 통합 시스템인 설계-제조 솔루션을 출시하여 3D CAD를 활용한 제품 개발을 가속화했다.
솔리드웍스 데스크톱 포트폴리오는 다음과 같다.
| 이름 | 제품 기능 | 출시일 |
|---|---|---|
| 솔리드웍스 익스플로러 | 파일 관리 도구 (솔리드웍스 파일 유틸리티로 대체됨) | 2000년 9월 |
| 솔리드웍스 시뮬레이션 | 구조 분석 도구 (COSMOSWorks영어에서 솔리드웍스 시뮬레이션으로 변경됨) | 2002년 9월 |
| 솔리드웍스 워크그룹 PDM | 간단한 데이터 관리 도구 (PDMWorks영어에서 솔리드웍스 워크그룹 PDM으로 변경, 2017년 10월 단종, 솔리드웍스 PDM Standard로 대체) | 2002년 9월 |
| 3DContentCentral | 공유 모델 커뮤니티 제공 | 2002년 11월 |
| 솔리드웍스 플로우 시뮬레이션 | 전산 유체 역학 도구 (COSMOSFloWorks영어에서 솔리드웍스 시뮬레이션으로 변경됨) | 2003년 9월 |
| 솔리드웍스 PDM Professional | 제품 데이터 관리(PDM) 시스템 (PDMWorks Enterprise영어에서 Enterprise PDM영어으로 변경, 솔리드웍스 PDM Standard는 2015년 9월 출시) | 2006년 7월 |
| 솔리드웍스 컴포저 | 기술 문서 작성 도구 (3DVIA Composer영어에서 솔리드웍스 컴포저로 변경) | 2008년 9월 |
| 솔리드웍스 플라스틱 | 사출 성형 시뮬레이션 도구 | 2012년 4월 |
| 솔리드웍스 일렉트리컬 | 통합 전기 툴세트 | 2012년 8월 |
| 솔리드웍스 인스펙션 | 검사 문서 자동화 도구 | 2014년 4월 |
| 솔리드웍스 MBD | 3D 모델 기반 제품 정보 정의 및 공유 도구 | 2014년 9월 |
| 솔리드웍스 비주얼라이즈 | 사진 품질 콘텐츠 생성 도구 | 2015년 10월 |
| 솔리드웍스 CAM | 설계 및 제조 통합 도구 | 2017년 9월 |
| 솔리드웍스 매니지 | 고급 데이터 관리 도구 세트 | 2018년 1월 |
3D익스피리언스 워크스 포트폴리오는 다음과 같다.
5.1. 솔리드웍스 3D CAD
솔리드웍스 3D CAD는 3D 설계 소프트웨어로, Standard, Professional, Premium 세 가지 주요 버전으로 제공된다. 각 버전은 서로 다른 기능과 도구를 포함하고 있어 사용자의 필요에 따라 선택할 수 있다.
* SolidWorks Standard (기본 구성): 솔리드웍스의 기본 모델링 기능을 제공한다.
* SolidWorks Professional (중간 구성): Standard 버전에 더해 렌더링, 데이터 관리, 애니메이션 등의 도구를 추가로 제공한다.
* SolidWorks Premium (최대 구성): Professional 버전에 전기 배선 및 배관 설계 도구, 구조 해석 기능(SolidWorks Simulation의 선형 정적 해석)을 추가로 제공한다.
솔리드웍스는 파라메트릭 기능 기반의 접근 방식을 사용하여 모델과 어셈블리를 만들며, 파라솔리드 커널을 기반으로 한다. 직관적인 설계, 기존 데이터 재사용, 빠르고 간편한 2D 도면 생성 기능 등을 제공한다.
5.2. 기타 솔루션
Electrical Design영어 (전기 설계)은 전기 개요도 작성 및 3D 설계를 지원한다. Simulation영어 (시뮬레이션)은 구조 해석, 유동 해석, 사출 해석 등을 지원한다. PDM영어 (Product Data Management영어, 제품 데이터 관리)은 제품 데이터 관리를 지원하며, 버전 관리, 협업 등을 가능하게 한다. Manage영어는 프로젝트 관리, BOM영어 관리, 보고서 관리 등 확장된 데이터 관리 기능을 제공한다. Visualize영어 (시각화)는 고품질의 렌더링 이미지 및 애니메이션 제작을 지원한다. Composer영어는 3D 데이터를 활용하여 기술 문서 (A/S 매뉴얼, 작업 지시서 등) 작성을 지원한다. MBD영어 (Model Based Definition영어)는 3D 모델 기반의 제품 생산 정보 정의 및 공유를 지원한다. Inspection영어은 검사 문서 작성을 자동화하고, 품질 관리/계획을 지원한다. DraftSight영어는 2D CAD 솔루션으로, DWG 파일과의 호환성을 제공한다. eDrawings영어는 2D 및 3D 데이터 뷰어 및 협업 도구이다. (무료 제공) CAM영어은 설계 및 제조 팀을 연결하는 규칙 기반 기술을 사용하여, 솔리드웍스 환경 내에서 부품 및 구성 프로그래밍을 빠르게 수행할 수 있게 한다. 3DEXPERIENCE Works영어는 클라우드 기반 플랫폼으로, 설계, 시뮬레이션, 제조, 데이터 관리 등을 통합하여 제공한다. SOLIDWORKS for Startups Program영어은 초기 단계의 하드웨어 스타트업을 지원하기 위한 프로그램으로, 솔리드웍스 소프트웨어 및 교육, 마케팅 자료 등을 제공한다.
솔리드웍스는 1999년에 사용자가 3D 모델을 검토하고 공유하여 마크업을 보고, 만들고, 공유할 수 있는 eDrawings영어를 출시하였다.
2006년에는 설계 및 제조 팀이 동시에 작업할 수 있는 통합 시스템인 솔리드웍스(SolidWorks) 설계-제조 솔루션을 출시했다.
솔리드웍스 데스크톱 포트폴리오는 다음과 같다.
| 이름 | 제품 기능 | 출시일 |
|---|---|---|
| 솔리드웍스 익스플로러 | 사용자가 솔리드웍스(SolidWorks) 파일의 이름 변경, 교체, 복사 등의 작업을 수행할 수 있도록 설계된 파일 관리 도구 (솔리드웍스(SolidWorks) 파일 유틸리티로 대체됨) | 2000년 9월 |
| 솔리드웍스 시뮬레이션 | 유한 요소 분석(FEA)과 강체 역학 도구를 사용하여 CAD 모델을 가상으로 테스트하여 제품의 실제 물리적 동작을 예측하는 구조 분석 도구 (COSMOSWorks에서 솔리드웍스 시뮬레이션으로 변경됨) | 2002년 9월 |
| 솔리드웍스 워크그룹 PDM | 솔리드웍스 3D CAD를 사용하는 단일 사이트 기업을 위한 간단한 데이터 관리 도구로, 추적된 버전, 적용된 상태 변경, 제어된 액세스를 제공 (PDMWorks에서 솔리드웍스 워크그룹 PDM으로 변경, 2017년 10월에 단종, 솔리드웍스 PDM Standard로 대체) | 2002년 9월 |
| 3DContentCentral | 사용자가 공유된 모델과 상호 작용할 수 있는 커뮤니티 제공 | 2002년 11월 |
| 솔리드웍스 플로우 시뮬레이션 | 연속 흐름에 대한 Navier-Stokes 방정식을 풀기 위해 유한 체적 접근 방식을 사용하는 전산 유체 역학 도구. 솔리드웍스 플로우 시뮬레이션은 유체 특성과 고체 온도 모두에 대해 해결 (COSMOSFloWorks에서 솔리드웍스 시뮬레이션으로 변경됨) | 2003년 9월 |
| 솔리드웍스 PDM Professional | 엔지니어링 CAD 데이터 및 기타 문서를 파일 및 참조, 사용자 및 그룹 권한, 전자 워크플로 프로세스 등에 대한 모든 정보를 관리하는 관계형 데이터베이스가 있는 중앙 금고에 저장하고 구성하는 주류 제품 데이터 관리(PDM) 시스템 (PDMWorks Enterprise에서 Enterprise PDM으로 변경, 솔리드웍스 PDM Standard는 2015년 9월에 출시, 솔리드웍스 3D CAD Professional 및 Premium에 포함) | 2006년 7월 |
| 솔리드웍스 컴포저 | 3D CAD 데이터에서 직접 작업하여 고품질 일러스트레이션, 사실적인 이미지, 대화형 애니메이션을 만들고 설계 데이터를 가져옴 (3DVIA Composer에서 솔리드웍스 컴포저로 변경) | 2008년 9월 |
| 솔리드웍스 플라스틱 | 사출 성형 공정 중에 용융된 플라스틱의 흐름을 시뮬레이션하여 제조 관련 결함을 예측하는 유한 요소 분석 도구. 부품 제조 가능성을 신속하게 평가 가능. 제조 전에 금형 채우기, 포장 및 냉각 프로세스를 시뮬레이션하여 실제 결과 생성. | 2012년 4월 |
| 솔리드웍스 일렉트리컬 | 단일 라인 및 다중 라인 개략도 도구를 제공하고 기계 및 전기 부품 모두에 대해 2D 및 3D 작업을 동기화할 수 있는 통합 전기 툴세트 | 2012년 8월 |
| 솔리드웍스 인스펙션 | 최초 검사(FAI) 및 공정 검사를 위해 풍선 검사 도면 및 검사 시트를 자동화 | 2014년 4월 |
| 솔리드웍스 MBD | 산업 표준 파일 형식으로 3D 모델 데이터를 포함하여 3D 주석을 정의, 구성 및 게시 | 2014년 9월 |
| 솔리드웍스 비주얼라이즈 | 사용자가 3D CAD 데이터를 활용하여 이미지에서 애니메이션, 대화형 웹 콘텐츠 및 몰입형 가상 현실까지 사진 품질의 콘텐츠를 생성 가능 | 2015년 10월 |
| 솔리드웍스 CAM | 솔리드웍스 3D CAD 환경을 벗어나지 않고 개별 밀링 부품 및 구성을 빠르게 프로그래밍. 사용자의 회사 표준에 맞춰 생성하고 구축하기 위한 규칙을 정의. 설계 및 제조 팀을 공통 소프트웨어 도구 및 3D 모델을 통해 연결하여 사용자가 설계와 제조를 하나의 응용 프로그램에 통합할 수 있도록 하는 규칙 기반 기술 사용. 고속 가공(HSM), 구성, 조립 가공, 터닝, 4축 및 5축 기계를 구동하는 3+2 프로그래밍을 포함. | 2017년 9월 |
| 솔리드웍스 매니지 | 솔리드웍스 PDM Professional의 파일 관리 기능 위에 대화형 대시보드 및 보고서와 함께 강력한 프로젝트, 프로세스 및 항목 관리 기능을 추가하는 고급 데이터 관리 도구 세트 | 2018년 1월 |
3D익스피리언스 워크스 포트폴리오는 다음과 같다.
