순서도

3. 종류

순서도는 목적과 대상에 따라 다양하게 분류된다.

Sterneckert (2003)는 순서도를 다음 네 가지로 분류했다.^[10]

• '''문서 순서도''': 시스템을 통한 문서 흐름에 대한 제어를 보여준다.
• '''데이터 순서도''': 시스템 내 데이터 흐름에 대한 제어를 보여준다.
• '''시스템 순서도''': 물리적 또는 자원 수준에서 제어를 보여준다.
• '''프로그램 순서도''': 시스템 내의 프로그램에서 제어를 보여준다.

• '''시스템 순서도''': 자료가 정보로 변환되는 과정을 컴퓨터 처리 과정, 데이터 흐름을 중심으로 도식화한다. 데이터 흐름을 중심으로 작성하기 때문에 데이터가 처리되는 작업 단위로 나타내고 데이터가 변환되는 매체들을 표현하며 프로그램 논리는 작성하지 않는다.^[46]
• '''프로그램 순서도''': 작업 처리 단위를 세밀하게 표현하며, 개략 순서도와 상세 순서도로 나뉜다.^[46]
• '''개략 순서도''': 하나의 업무를 전체적, 종합적으로 나타낸 순서도로 해당 작업의 진행 순서를 표시한다.
• '''상세 순서도''': 프로그램 내부를 상세히 나타내는 순서도로, 컴퓨터의 모든 조작과 자료의 이동 과정을 순서대로 나타내 그대로 코딩할 수 있도록 상세하게 작성한 순서도이다.

4. 기호

국제 표준화 기구(ISO)는 1965년 10월 SC7 총회에서 순서도 작성에 필요한 표준 기호를 결의하였다.^[42] 순서도 기호 사용에는 몇 가지 규칙이 있다.

• 기호 내부에는 처리할 내용이 들어가야 한다.
• 순서는 위에서 아래로, 왼쪽에서 오른쪽을 원칙으로 하며, 그 외의 경우에는 화살표를 사용한다.
• 흐름선은 서로 교차해도 무관하며 서로 영향을 주지 않는다.
• 흐름선 여러 개가 모여 하나로 합칠 수 있다.
• 기호 모형의 가로, 세로 비율은 정해져 있지 않으나, 잘 구분할 수 있어야 한다.

4. 1. 일반적 기호

ANSI/ISO 형태	명칭	설명
	흐름선[43]	프로세스의 실행 순서를 나타낸다.[44]

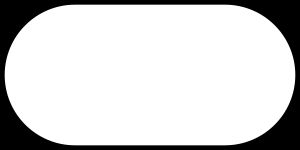

	터미널[44]	하위 프로세스나 프로그램의 시작과 끝을 나타낸다.[44]

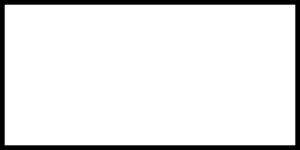

	처리[43]	데이터의 값, 형태, 장소를 변경하는 한 세트의 실행을 표현한다.[43]

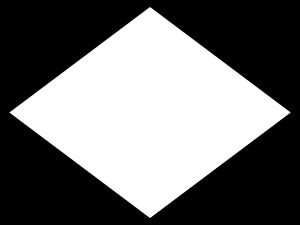

	판단[43]	프로그램이 실행되는 두 가지 경로 중에 하나를 결정하는 조건부 실행을 나타낸다.[44] 일반적으로 예/아니오 질의이거나 참/거짓 검사이다.[43]

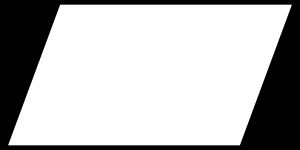

	입력/출력[43]	데이터의 입력과 출력을 나타낸다.[44]
	주석[44]	추가적인 설명을 덧붙인다.[43]

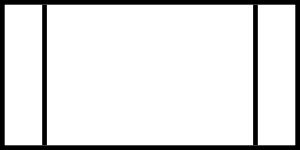

	서브루틴	다른 곳에 정의된 프로세스를 나타낸다.[44]
	페이지 내 연결자[44]	순서도의 한 페이지에서 길거나 혼란스러운 선을 대체하며, 내부에 글자가 기재된 작은 원으로 표현된다.[44][45]
	페이지 간 연결자[44]	연결하려는 대상이 다른 페이지에 있을 때 사용하는 연결자로, 내부에 정보가 기재된다.[44][45]

4. 2. 기타 기호

도형	이름	설명
	데이터 파일 또는 데이터베이스	데이터를 저장하는 공간을 나타내며, 원통으로 표현된다.
	문서	단일 문서를 나타낸다.
		여러 문서를 나타낸다.
	메뉴얼 실행	수동으로만 실행되는 경우를 나타낸다.
	메뉴얼 입력	수동 입력을 나타낸다.

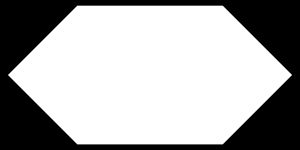

	준비 또는 초기화	특정 설정을 준비하는 단계를 나타낸다.

5. 순서도 작성 규칙

국제 표준화 기구에서 1965년 10월 SC7 총회에서 표준안으로 결의된 기호를 사용한다.^[42] 순서도 기호 사용 규칙은 다음과 같다.

• 기호 내부에는 처리할 내용을 명확하게 작성해야 한다.
• 순서는 위에서 아래, 왼쪽에서 오른쪽을 원칙으로 하며, 그 외의 경우는 화살표를 사용한다.
• 흐름선은 서로 교차해도 무관하며, 서로 영향을 주지 않는다.
• 여러 흐름선을 하나로 합칠 수 있다.
• 기호 모형은 가로, 세로 비율은 정해져 있지 않으나, 명확하게 구분되어야 한다.

6. 순서도 소프트웨어

최근에는 다양한 순서도 소프트웨어가 개발, 배포되고 있다. 이러한 소프트웨어는 무료 프로그램과 상용 프로그램으로 나뉜다.

무료 프로그램은 다음과 같다.

• https://web.archive.org/web/20200319125330/https://app.diagrams.net/ Draw.io: 온라인 순서도 도구.
• https://gitmind.com/kr/ GitMind: 온라인 순서도 및 마인드 맵 도구, 무료 순서도 템플릿을 제공.

• https://creately.com/ko/home/ Creately: 실시간 협업 기능이 있는 온라인 다이어그램 도구.
• https://www.lucidchart.com/ Lucidchart: 온라인 다이어그램 도구, 실시간 협업 가능.
• https://web.archive.org/web/20200316130547/https://www.smartdraw.com/ SmartDraw: 온라인 다이어그램 도구, 다양한 템플릿을 제공.
• XMind: 마인드맵, 피시본 다이어그램, 트리 다이어그램, 조직도, 스프레드시트 등을 지원.
• Microsoft Visio: 그림이나 도표를 그리는 소프트웨어.

7. 구조화 순서도

구조적 프로그래밍이 등장하면서, 순서도의 단점을 보완하기 위한 여러 가지 구조화 차트가 고안되었다. 대표적인 구조화 차트로는 NS도(w:Nassi–Shneiderman diagram, DIN 66261)가 있으며, ISO/IEC 8631 (JIS X 0128)의 Annex A (informative)에는 다음과 같은 도법들이 제시되어 있다.

• PAD (Problem Analysis Diagram, 후타무라 요시히코 고안)^[40]
• HCP (Hierarchical ComPact description chart, 일본전신전화공사 요코스카 전기통신 연구소 개발)
• PSD (Program Structure Diagram, 일본 전기)
• DSD (Design Structure Diagram)
• SPD (Structured Programming Diagram)
• LCP (Logical Conception of Program hierarchical)
• LCP (Logical Conception of Program flow chart)
• YAC (Yet Another Control chart, 후지쯔)

8. 기타

일본에서는 기업공개나 내부 통제를 위한 순서도로 다음과 같은 형식을 사용하기도 한다.

; NOMA 방식

: 일본경영협회(NOMA)의 이사였던 사에구사 쇼스케가 만든 방식이다. 사용하는 기호를 줄여서 간단하게 표현하는 것이 특징이다.

; 닛노 방식

: 일본능률협회가 만든 방식이다. NOMA 방식과 유사하다.

; 산노다이 방식

: 학교법인 산업능률대학이 만든 방식이다. NOMA 방식에 비해, "FAX", "복사" 등 구체적인 기호를 사용하는 것이 특징이다. 기업공개 시 제출 자료에서 이 형식을 사용하는 경우가 많다.^[39]
